TLSF1005D - Carte réseau / adaptateur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau 5 ports Fast Ethernet
Marque	TP-Link
Modèle	TLSF1005D
Normes réseau	IEEE 802.3, IEEE 802.3u, IEEE 802.3x
Vitesse des ports	10/100 Mbps (Fast Ethernet)
Nombre de ports	5 ports RJ-45
Auto-négociation	Oui, automatique
Auto MDI/MDI-X	Oui, automatique
Contrôle de flux	IEEE 802.3x (full-duplex) et back-pressure (half-duplex)
Alimentation	Adaptateur secteur externe 5 V CC, 0,6 A
Consommation électrique	3 W maximum
Dimensions (L × P × H)	100 × 70 × 25 mm
Poids	180 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Installation	Plug and play, aucun logiciel requis
Fonctions	Commutation store-and-forward, table d'adresses MAC
Sécurité	Aucune fonction de sécurité intégrée (switch non administrable)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur

FOIRE AUX QUESTIONS - TLSF1005D TP-LINK

Comment connecter le switch TP-Link TLSF1005D ?

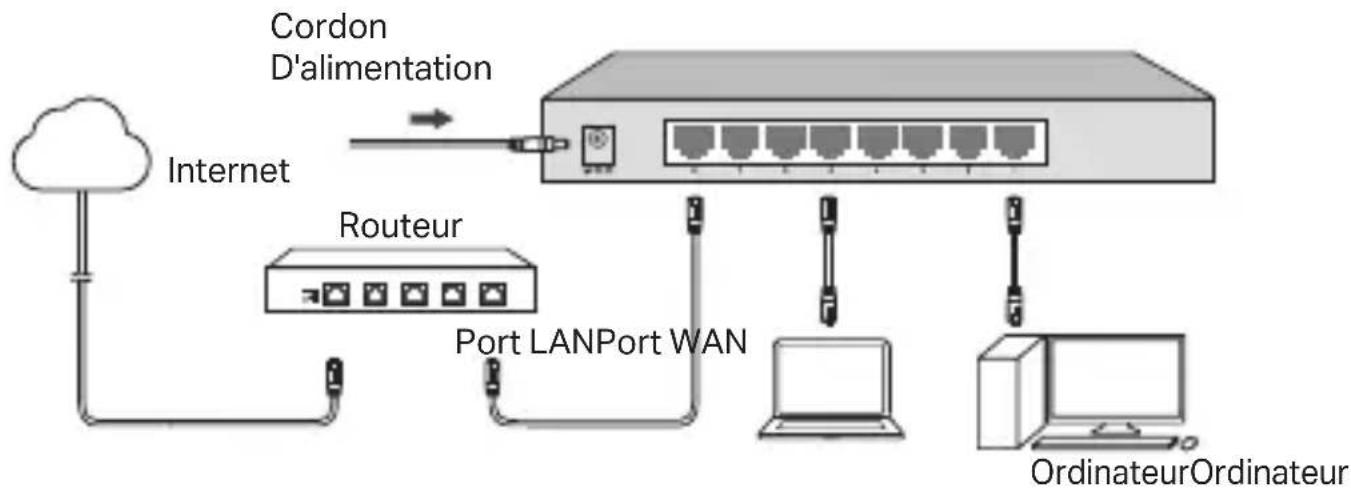

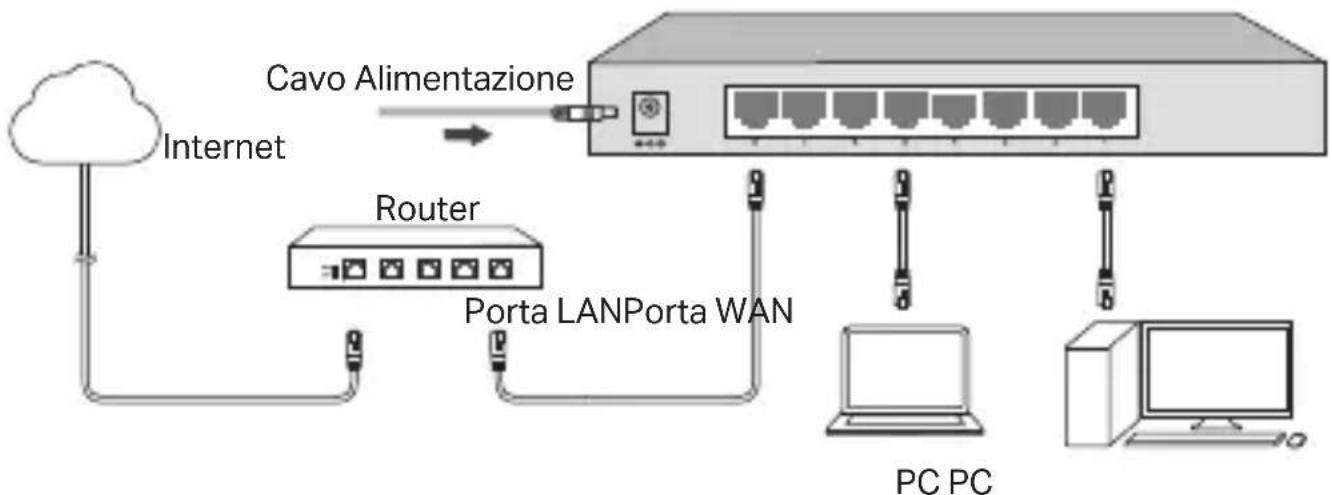

Branchez l'adaptateur secteur sur le switch et sur une prise électrique. Reliez ensuite vos appareils (ordinateurs, imprimantes, etc.) aux ports RJ-45 à l'aide de câbles Ethernet. Le switch fonctionne en plug and play et ne nécessite aucune configuration.

Le switch prend-il en charge le PoE (Power over Ethernet) ?

Non, le modèle TLSF1005D n'est pas compatible PoE. Chaque appareil connecté doit disposer de sa propre alimentation électrique.

Que signifient les voyants lumineux sur le switch ?

Le voyant d'alimentation (vert) s'allume lorsque le switch est sous tension. Sur chaque port, un voyant vert indique une liaison active et clignote en cas d'activité réseau.

Le switch est-il compatible avec mon ordinateur ?

Oui, le switch TLSF1005D est compatible avec tout appareil disposant d'un port Ethernet, quel que soit le système d'exploitation (Windows, Mac, Linux). Aucun pilote n'est nécessaire.

Comment réinitialiser le switch ?

Le switch TLSF1005D ne dispose pas de bouton de réinitialisation. Il suffit de le débrancher de l'alimentation pendant quelques secondes puis de le rebrancher.

Quelle est la longueur maximale des câbles Ethernet ?

La longueur maximale recommandée pour un câble Ethernet (Cat5e ou supérieur) est de 100 mètres par segment.

Puis-je utiliser le switch pour connecter deux réseaux différents ?

Non, le TLSF1005D est un switch non administrable qui ne peut pas créer de VLAN. Il agit comme un simple concentrateur pour un seul réseau local.

Le switch chauffe-t-il normalement ?

Un léger échauffement est normal lors du fonctionnement. Veillez à placer le switch dans un endroit bien aéré et à ne pas obstruer les fentes de ventilation.

Où puis-je télécharger la notice d'utilisation ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com ou sur le site officiel de TP-Link.

Le switch est-il garanti ?

Oui, TP-Link offre une garantie limitée. La durée est indiquée sur l'emballage du produit. Consultez le site TP-Link pour les conditions détaillées.

MODE D'EMPLOI TLSF1005D TP-LINK

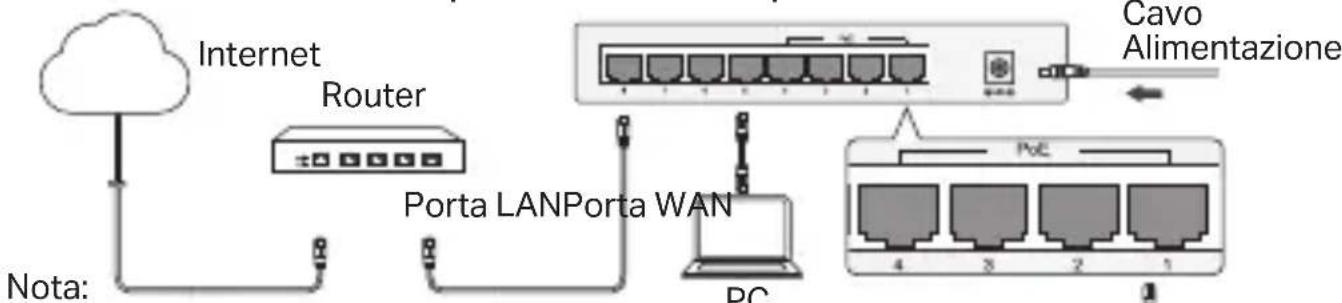

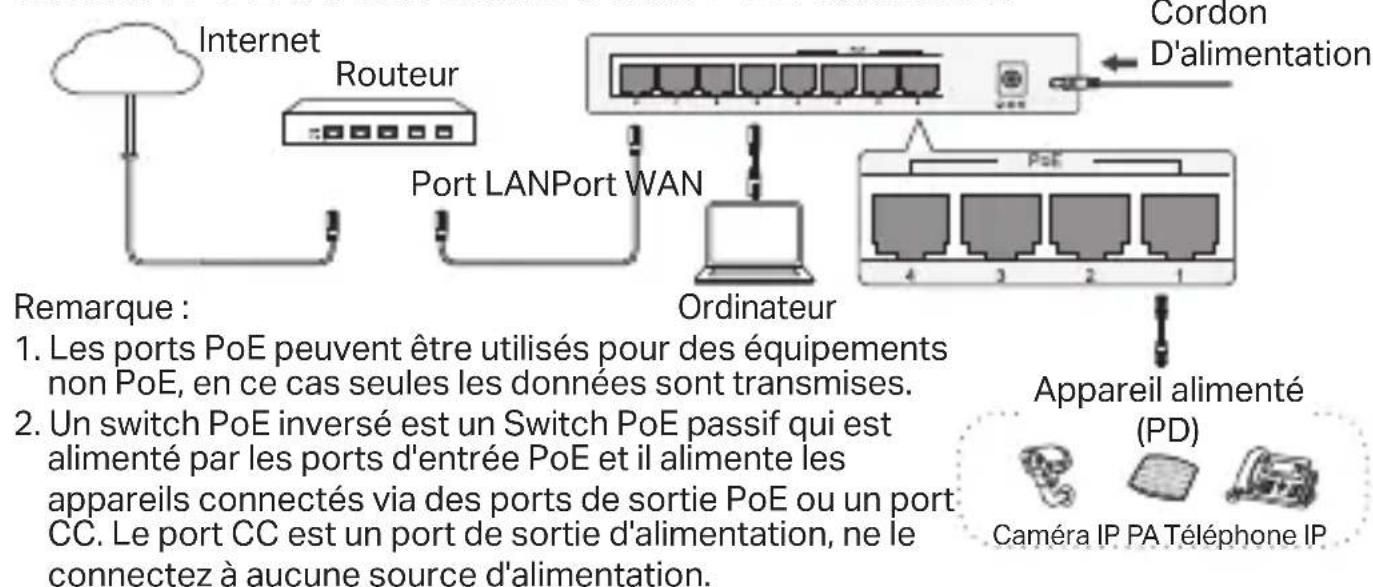

Switch poe de bureau/switch poe extérieur

1. Le switch doté d'un port PoE IN ne prend pas en charge l'alimentation en courant continu ou alternatif (CC ou CA). Un dispositif PSE doit être connecté au port PoE IN pour alimenter le Switch.

Informations de sécurité

• Ne pas tenter de démonter, réparer ou modifier l'appareil. Si vous avez besoin d'une réparation, veuillez nous contacter.
• Placez l'appareil avec sa partie inférieure vers le bas.

Pour switch intérieur :

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.

Pour switch extérieur :

Garder l'appareil à l'écart du feu ou des environnements chauds. NE PAS immerger dans l'eau ou dans tout autre liquide.

Pour un switch alimenté par un adaptateur secteur :

• Ne pas utiliser un chargeur ou un cordon USB endommagé pour recharger l'appareil.
• Ne pas utiliser un chargeur différent de ceux recommandés. L'adaptateur doit être facilement accessible et se trouver à proximité de l'équipement.

Pour un switch alimenté par un cordon d'alimentation :

• Branchez le produit sur l’une des prises murales avec connexion à la terre via le cordon d'alimentation.
• La fiche du câble d'alimentation est utilisée
• La prise de courant doit être installée à proximité de l'équipement et doit être facilement accessible.

Pour un switch alimenté par USB ou poe standard :

• Cet équipement ne peut être alimenté que par des équipements conformes à la source d'alimentation de classe 2 (PS2) ou à la source d'alimentation limitée (LPS) définie dans la norme CEI 62368-1.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non-respect des consignes de sécurité est à vos risques et périls.

Garantie limitée TP-Link

Concerne les produits de marque TP-Link uniquement. Pour plus d'informations sur la période de garantie, les conditions et les procédures, veuillez visiter

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES, RECOURS ET

Conditions.

TP-Link garantit les matériels marqués TP-Link, conditionnés dans un emballage original, contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.

TTP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE, 2011/65/UE et (UE)2015/863.

La déclaration CE de conformité originelle peut être trouvée à l'adresse https://www.tp-link.com/en/support/ce/
