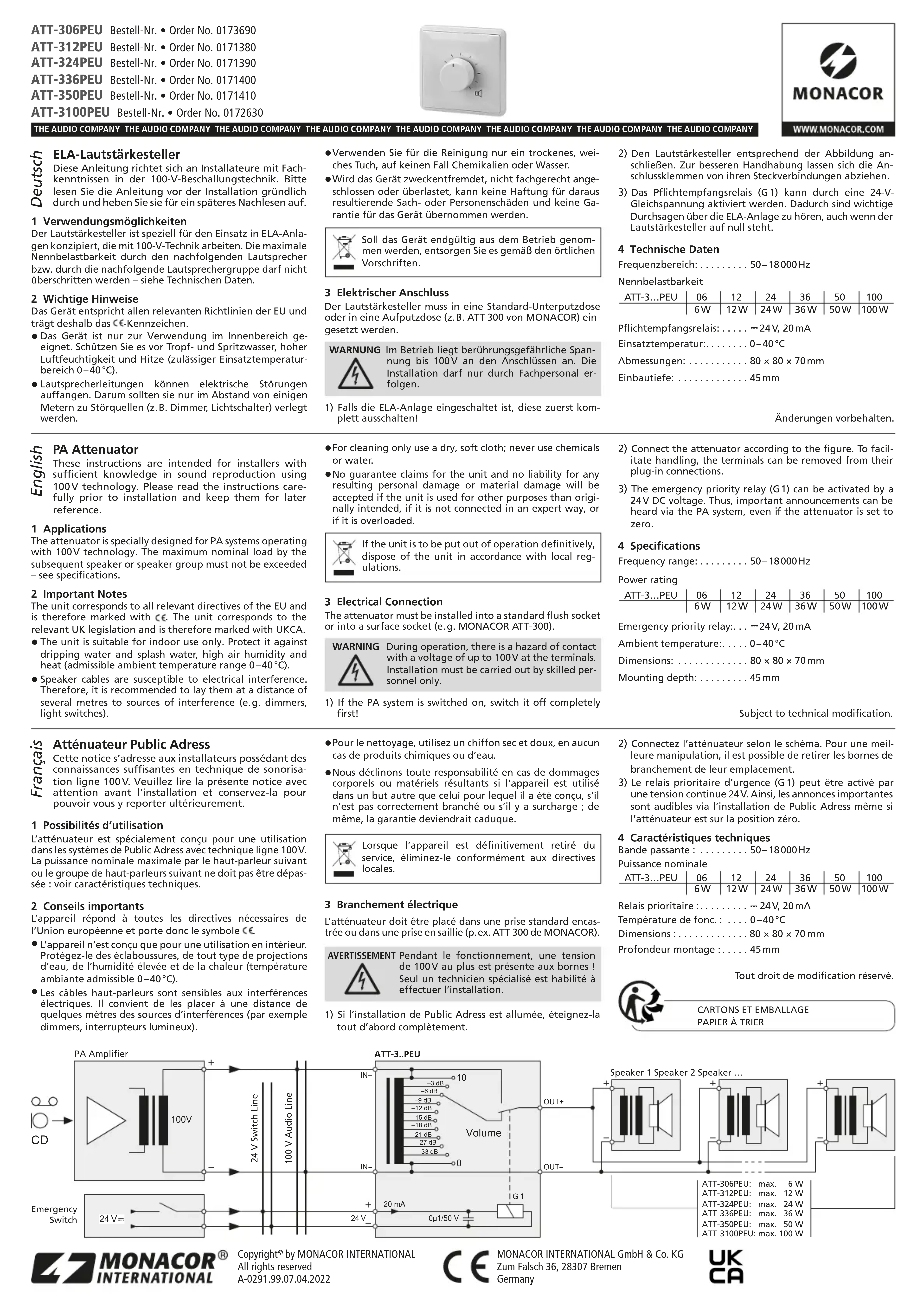

MODE D'EMPLOI ATT336PEU Monacor
Atténuateur Public Adress
Cette notice s'adresse aux installateurs possédant des connaissances suffisantes en technique de sonorisation ligne 100V. Veuillez lire la présente notice avec attention avant l'installation et conservez-la pour pouvoir vous y reporter ultérieurement.
1 Possibilités d'utilisation
L'atténuateur est spécialement conçu pour une utilisation dans les systèmes de Public Adress avec technique ligne 100V. La puissance nominale maximale par le haut-parleur suivant ou le groupe de haut-parleurs suivant ne doit pas être dépassée : voir caractéristiques techniques.
2 Conseils importants
L'appareil répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole €€.
- L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, de l'humidité élevée et de la chaleur (température ambiante admissible 0–40°C).
- Les câbles haut-parleurs sont sensibles aux interférences électriques. Il convient de les placer à une distance de quelques mètres des sources d'interférences (par exemple dimmers, interrupteurs lumineux).
- Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
- Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou s'il y a surcharge ; de même, la garantie deviendrait caduque.
Lorsque l'appareil est définitivement retiré du service, éliminez-le conformément aux directives locales.
3 Branchement électrique
L'atténuateur doit être placé dans une prise standard encastrée ou dans une prise en saillie (p. ex. ATT-300 de MONACOR).
Pendant le fonctionnement, une tension de 100V au plus est présente aux bornes ! Seul un technicien spécialisé est habilité à effectuer l'installation.
1) Si l'installation de Public Adress est allumée, éteignez-la tout d'abord complètement.

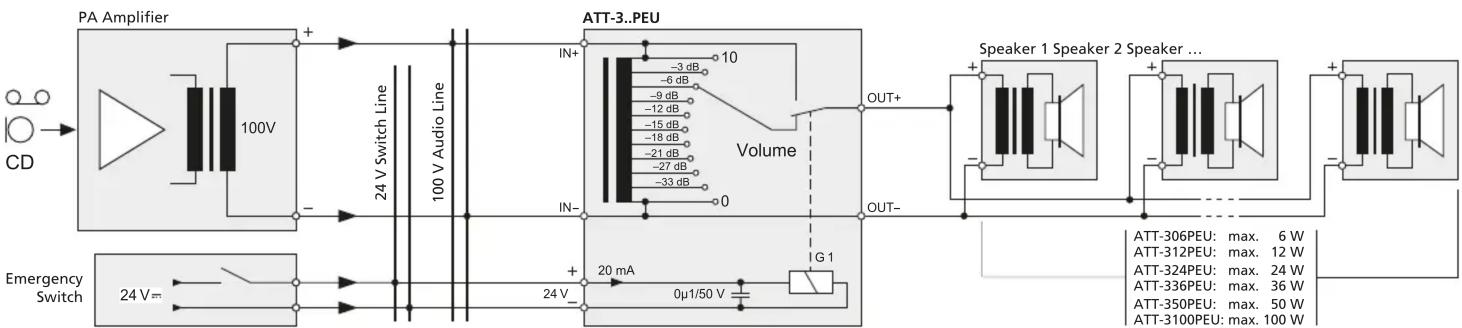

2) Connectez l'atténuateur selon le schéma. Pour une meilleure manipulation, il est possible de retirer les bornes de branchement de leur emplacement.
3) Le relais prioritaire d'urgence (G 1) peut être activé par une tension continue 24V. Ainsi, les annonces importantes sont audibles via l'installation de Public Adress même si l'atténuateur est sur la position zéro.
4 Caractéristiques techniques
Bande passante : ..... 50–18000 Hz
Puissance nominale
| ATT-3...PEU | 06 | 12 | 24 | 36 | 50 | 100 |
| 6W | 12W | 24W | 36W | 50W | 100W |
Relais prioritaire : ..... = 24V, 20mA
Température de fonc.: .... 0–40°C
Profondeur montage : ..... 45 mm
Tout droit de modification réservé.
