ATT524PEU - Contrôleur Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Atténuateur Public Adress (PA) pour systèmes ligne 100V
Marque	Monacor
Modèle	ATT524PEU
Puissance nominale	24 W
Bande passante	50 – 18 000 Hz
Tension du relais prioritaire	24 V CC, 20 mA
Température de fonctionnement	0 – 40 °C
Dimensions	80 × 80 mm
Profondeur de montage	45 mm
Utilisation	Régulation du volume dans les systèmes de sonorisation ligne 100 V
Installation	Encaster dans une prise standard (par un technicien spécialisé)
Alimentation	Via la ligne 100 V (aucune alimentation externe requise)
Nettoyage	Chiffon sec et doux ; proscrire les produits chimiques et l'eau
Sécurité	Tension dangereuse jusqu'à 100 V ; installation réservée à un professionnel
Pièces détachées et réparabilité	Contacter le fabricant ou un revendeur agréé pour les pièces de rechange
Garantie	Annulée en cas d'usage non conforme ou de surcharge

FOIRE AUX QUESTIONS - ATT524PEU Monacor

Quel est le rôle de l'atténuateur ATT524PEU ?

Il permet de régler le volume des haut-parleurs dans un système de sonorisation ligne 100 V, avec une puissance maximale de 24 W.

Quelle est la tension maximale présente sur les bornes ?

Pendant le fonctionnement, une tension dangereuse jusqu'à 100 V peut être présente. L'installation doit être effectuée par un technicien spécialisé.

Puis-je utiliser cet atténuateur en extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation en intérieur. Il doit être protégé des éclaboussures, de l'humidité et de la chaleur (température ambiante 0–40 °C).

Comment nettoyer l'atténuateur ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'eau, car cela pourrait endommager l'appareil.

Quelle est la puissance maximale que peut supporter l'ATT524PEU ?

La puissance nominale maximale est de 24 W. Ne pas dépasser cette valeur pour éviter d'endommager l'amplificateur et l'atténuateur.

Comment brancher le relais prioritaire d'urgence ?

Le relais (K1) peut être activé par une tension continue de 24 V. Cela permet que les annonces importantes soient audibles même si l'atténuateur est au minimum.

Quelles sont les dimensions de montage de l'atténuateur ?

Les dimensions sont de 80 × 80 mm avec une profondeur de montage de 45 mm (50 mm pour le modèle ATT-5100PEU).

Puis-je remplacer moi-même l'atténuateur ?

Non, l'installation et le remplacement doivent être effectués par un technicien spécialisé en raison des tensions élevées présentes (jusqu'à 100 V).

Que faire en cas de surcharge de l'atténuateur ?

Une surcharge peut endommager l'amplificateur et l'atténuateur. Respectez la puissance nominale (24 W). En cas de doute, consultez un professionnel.

Comment éliminer l'appareil en fin de vie ?

Conformément aux directives locales, l'appareil doit être éliminé séparément des déchets ménagers. Suivez les réglementations en vigueur pour le recyclage des composants électroniques.

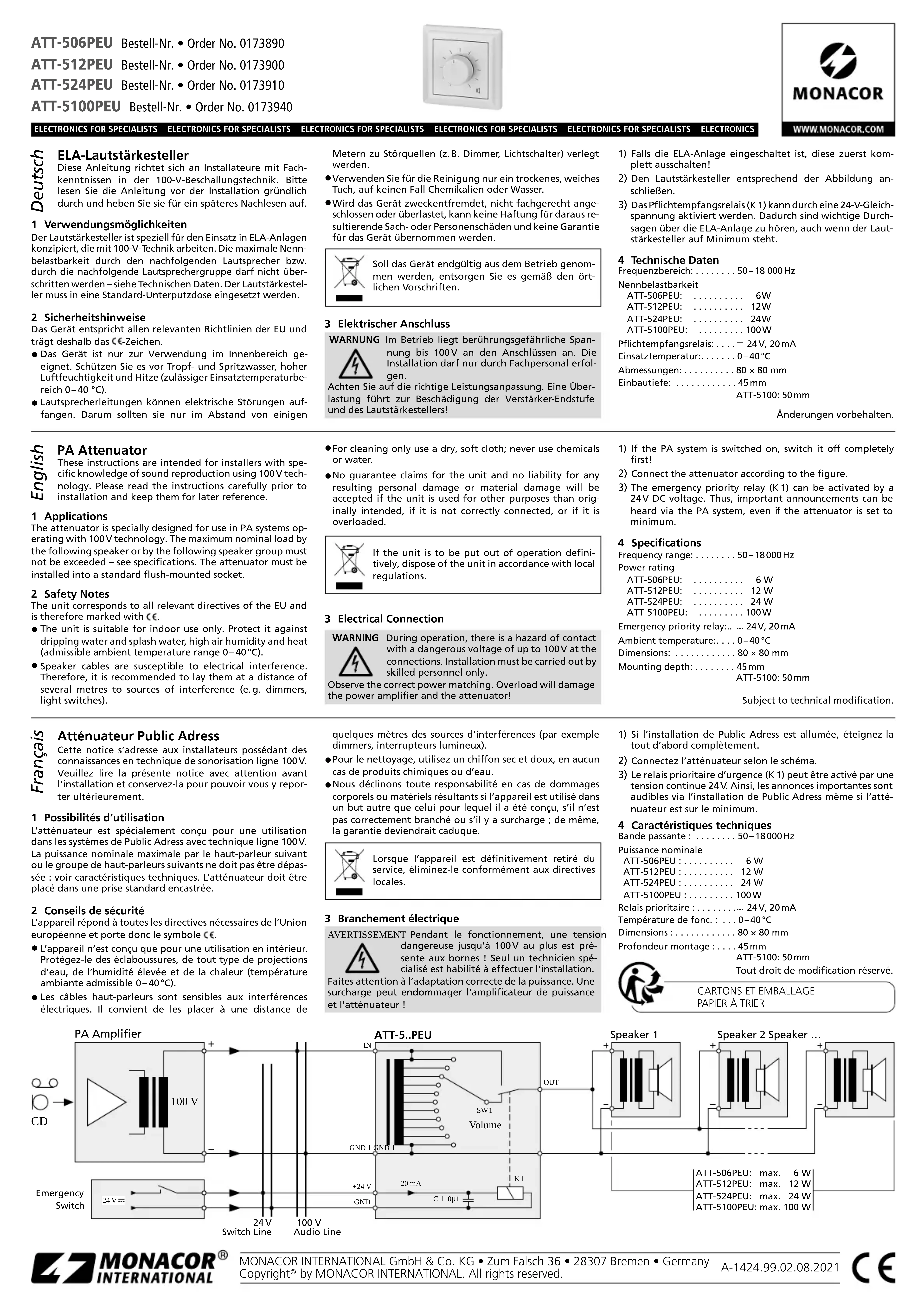

MODE D'EMPLOI ATT524PEU Monacor

Atténuateur Public Adress

Cette notice s'adresse aux installateurs possédant des connaissances en technique de sonorisation ligne 100V. Veuillez lire la présente notice avec attention avant l'installation et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

L'atténuateur est spécialement conçu pour une utilisation dans les systèmes de Public Adress avec technique ligne 100V. La puissance nominale maximale par le haut-parleur suivant ou le groupe de haut-parleurs suivants ne doit pas être dépassée : voir caractéristiques techniques. L'atténuateur doit être placé dans une prise standard encastrée.

2 Conseils de sécurité

L'appareil répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole €€.

• L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, de l'humidité élevée et de la chaleur (température ambiante admissible 0–40°C).
• Les câbles haut-parleurs sont sensibles aux interférences électriques. Il convient de les placer à une distance de

quelques mètres des sources d'interférences (par exemple dimmers, interrupteurs lumineux).

• Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou s'il y a surcharge ; de même, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, éliminez-le conformément aux directives locales.

3 Branchement électrique

AVERTISSEMENT Pendant le fonctionnement, une tension dangereuse jusqu'à 100V au plus est présente aux bornes ! Seul un technicien spécialisé est habilité à effectuer l'installation. Faites attention à l'adaptation correcte de la puissance. Une surcharge peut endommager l'amplificateur de puissance et l'atténuateur !

1) Si l'installation de Public Adress est allumée, éteignez-la tout d'abord complètement.

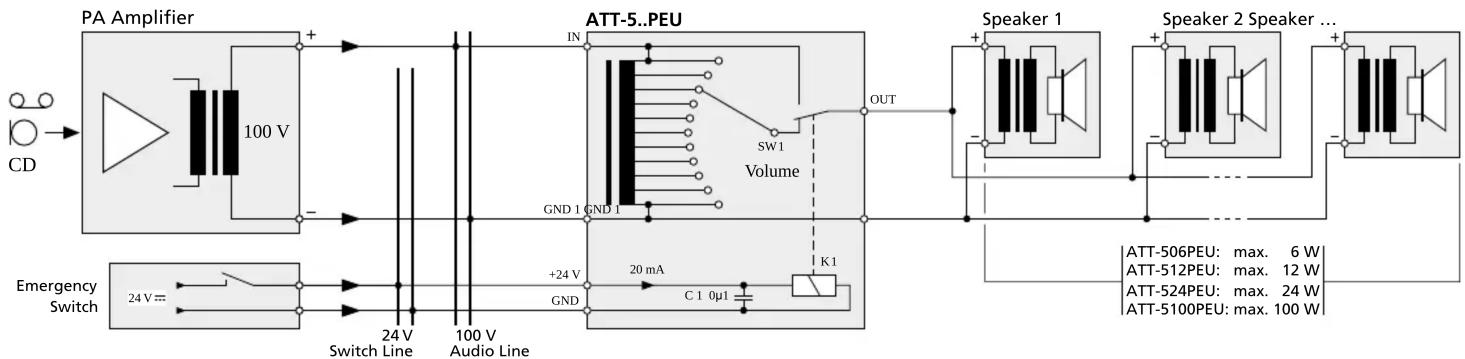

2) Connectez l'atténuateur selon le schéma.
3) Le relais prioritaire d'urgence (K 1) peut être activé par une tension continue 24 V. Ainsi, les annonces importantes sont audibles via l'installation de Public Adress même si l'atténuateur est sur le minimum.
Bande passante : ..... 50–18000 Hz
Puissance nominale
Relais prioritaire : .....= 24V, 20mA
Température de fonc. : ... 0–40°C
Dimensions : 80 × 80 mm
Profondeur montage : .... 45 mm
ATT-5100: 50 mm
Tout droit de modification réservé.

4 Caractéristiques techniques

ATT-506PEU :	6 W
ATT-512PEU :	12 W
ATT-524PEU :	24 W
ATT-5100PEU :	100 W

CARTONS ET EMBALLAGE PAPIER À TRIER

Italiano

Attenuatore PA
