SATDOCK2U3GB - Station d'acceuil StarTech.com - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SATDOCK2U3GB StarTech.com au format PDF.
| Type de produit | Station d'accueil pour disques durs SATA |
| Marque | StarTech.com |
| Modèle | SATDOCK2U3GB |
| Nombre de baies | 2 (pour disques 2,5" ou 3,5") |
| Interface hôte | SuperSpeed USB 3.0 (rétrocompatible USB 2.0) |
| Chipset | VIA VL810 + ASMedia ASM1051 |
| Connecteurs externes | 1 x USB 3.0 Type B femelle, 1 x alimentation DC femelle |
| Indicateurs LED | 2 x Alimentation/Activité (bleu = disque détecté, rouge = erreur) |
| Taux de transfert maximal | USB 3.0 : 5 Gbps ; USB 2.0 : 480 Mbps |
| Disques compatibles | SATA 2,5" et 3,5" (HDD et SSD) |
| Alimentation | Adaptateur secteur 12V DC, 2A, centre positif |
| Température de fonctionnement | 5°C à 80°C |
| Température de stockage | -40°C à 70°C |
| Humidité | 8 % à 90 % HR |
| Dimensions (L x l x H) | 142 x 130 x 70 mm |
| Poids | 532 g |
| Systèmes d'exploitation supportés | Windows 2000/XP/Server 2003/Vista/Server 2008 R2/7 (32/64 bits), Mac OS X, Linux |
| Garantie | 2 ans |
| Fonctions principales | Connecte simultanément deux disques SATA via USB 3.0 ; boutons d'alimentation et d'éjection individuels |
| Entretien et nettoyage | Débrancher avant nettoyage ; utiliser un chiffon sec non abrasif |
| Sécurité | Décharger l'électricité statique avant manipulation ; ne pas exposer à l'humidité |
| Pièces détachées et réparabilité | Aucune pièce réparable par l'utilisateur ; contacter le support technique StarTech.com |
FOIRE AUX QUESTIONS - SATDOCK2U3GB StarTech.com
Questions des utilisateurs sur SATDOCK2U3GB StarTech.com
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Station d'acceuil au format PDF gratuitement ! Retrouvez votre notice SATDOCK2U3GB - StarTech.com et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SATDOCK2U3GB de la marque StarTech.com.

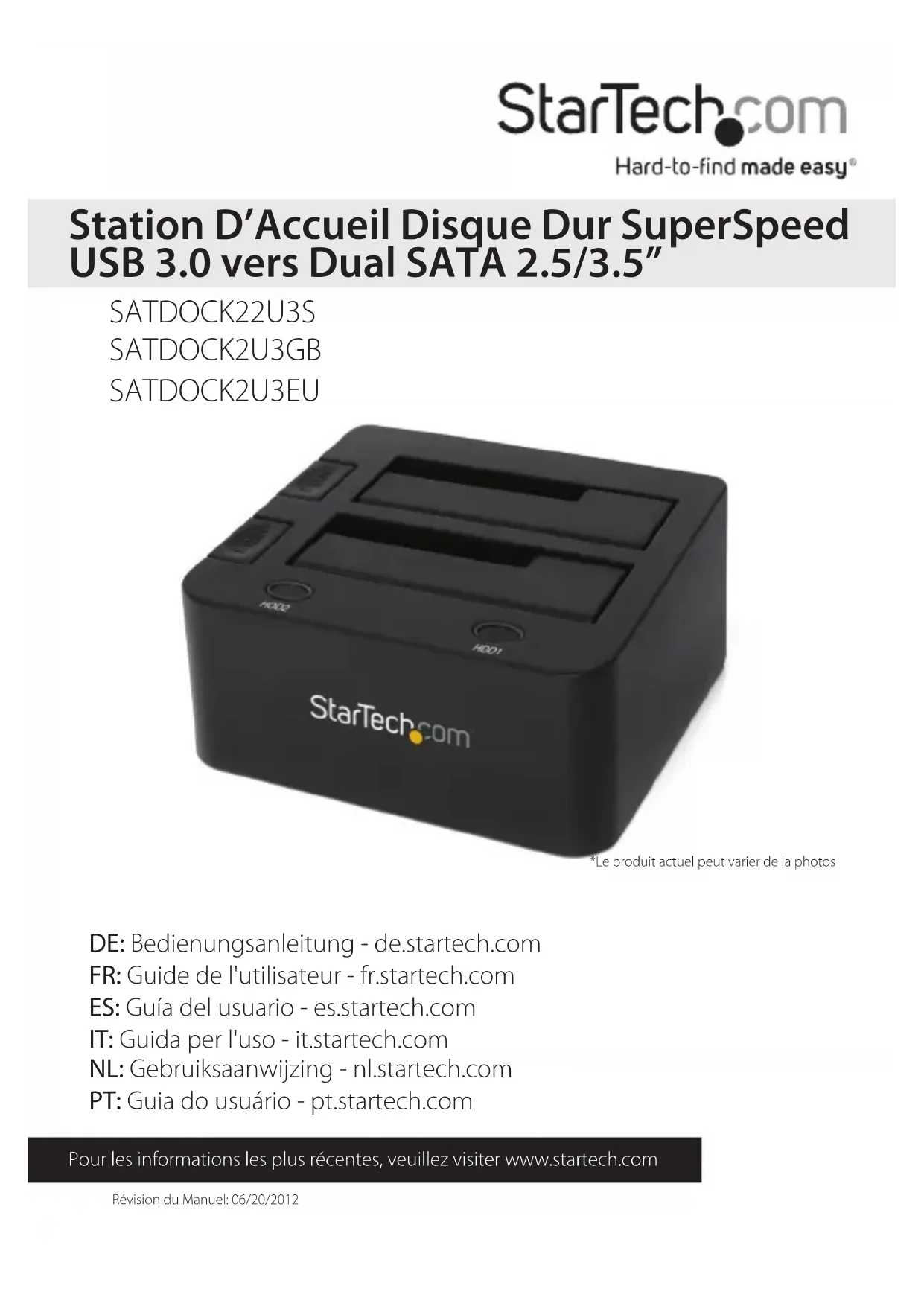

MODE D'EMPLOI SATDOCK2U3GB StarTech.com

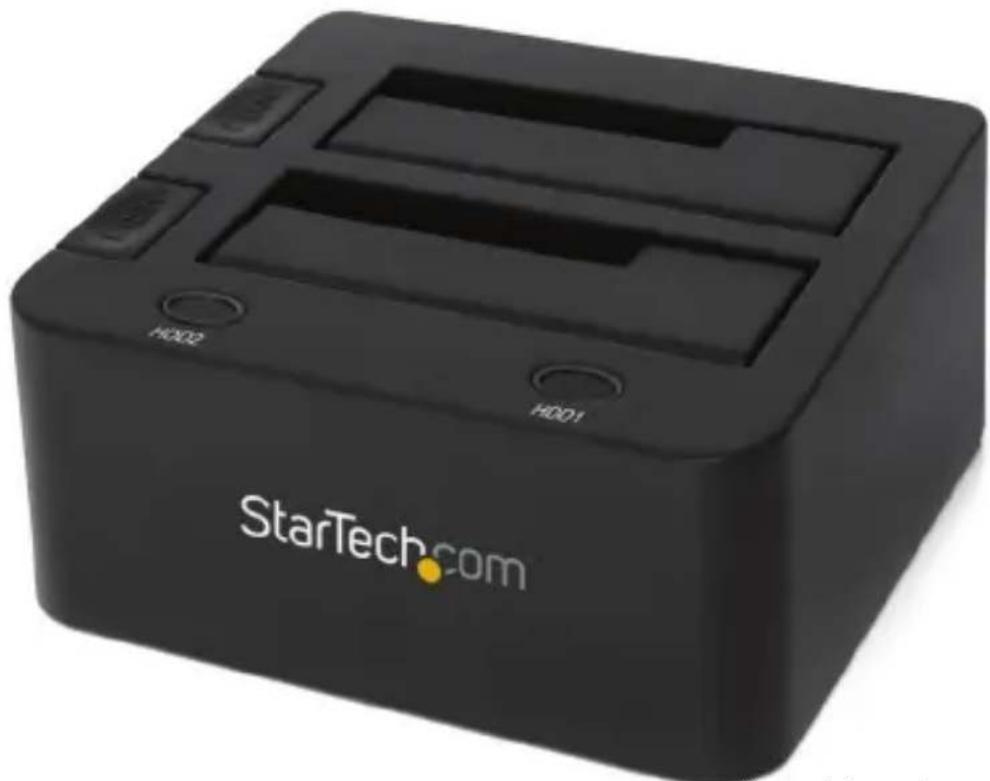

Station D'Accueil Disque Dur SuperSpeed USB 3.0 vers Dual SATA 2.5/3.5"
SATDOCK22U3S
SATDOCK2U3GB
SATDOCK2U3EU
*Le produit actuel peut varier de la photos
FR: Guide de l'utilisateur - fr.startech.com
Pour les informations les plus récentes, veuillez visiter www.startech.com
Déclaration de conformité FCC
Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:
- Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur. - Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
- Consulter votre revendeur ou un technicien radio / TV pour de l'aide.
Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés
Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.
Table des Matières
Introduction ....1
Contenu de l'Emballage .... 1
Configuration Requise....1
Vue Avant....2
Vue Arrière....2
Installation ....3
Installation du Matériel....3
Installation du Pilote....3
Utilisation du Périphérique de Stockage ....4
Spécifications 6
Informations sur la Garantie ....7

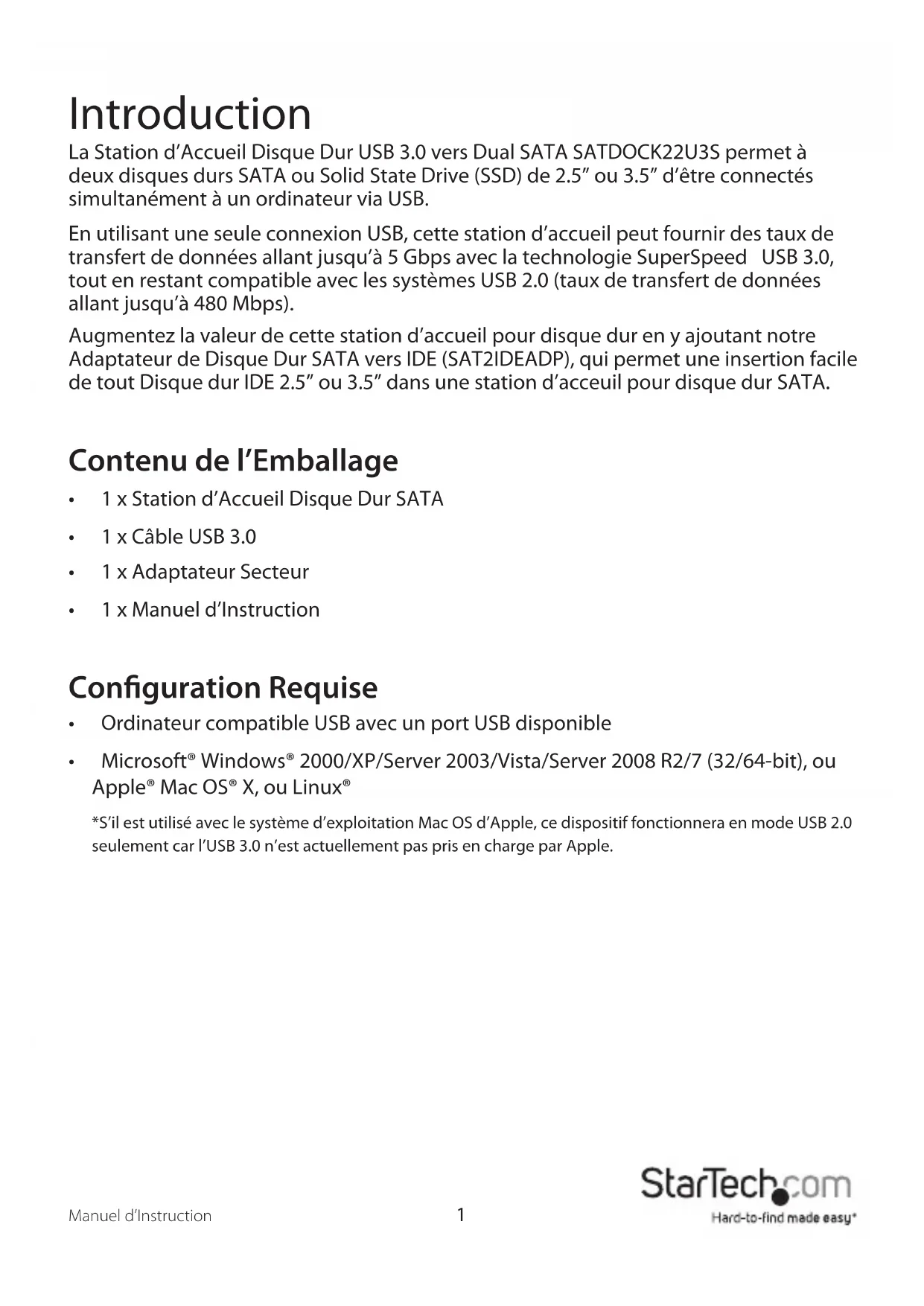

Introduction
La Station d'Accueil Disque Dur USB 3.0 vers Dual SATA SATDOCK22U3S permet à deux disques durs SATA ou Solid State Drive (SSD) de 2.5" ou 3.5" d'être connectés simultanément à un ordinateur via USB.
En utilisant une seule connexion USB, cette station d'accueil peut fournir des taux de transfert de données allant jusqu'à 5 Gbps avec la technologie SuperSpeed USB 3.0, tout en restant compatible avec les systèmes USB 2.0 (taux de transfert de données allant jusqu'à 480 Mbps).
Augmentez la valeur de cette station d'accueil pour disque dur en y ajoutant notre Adaptateur de Disque Dur SATA vers IDE (SAT2IDEADP), qui permet une insertion facile de tout Disque dur IDE 2.5" ou 3.5" dans une station d'acceuil pour disque dur SATA.
Contenu de l'Emballage
• 1 x Station d'Accueil Disque Dur SATA
• 1 x Câble USB 3.0
• 1 x Adaptateur Secteur
• 1 x Manuel d'Instruction
Configuration Requise
• Ordinateur compatible USB avec un port USB disponible
- Microsoft® Windows® 2000/XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit), ou Apple® Mac OS® X, ou Linux®
*S'il est utilisé avec le système d'exploitation Mac OS d'Apple, ce dispositif fonctionnera en mode USB 2.0 seulement car l'USB 3.0 n'est actuellement pas pris en charge par Apple.

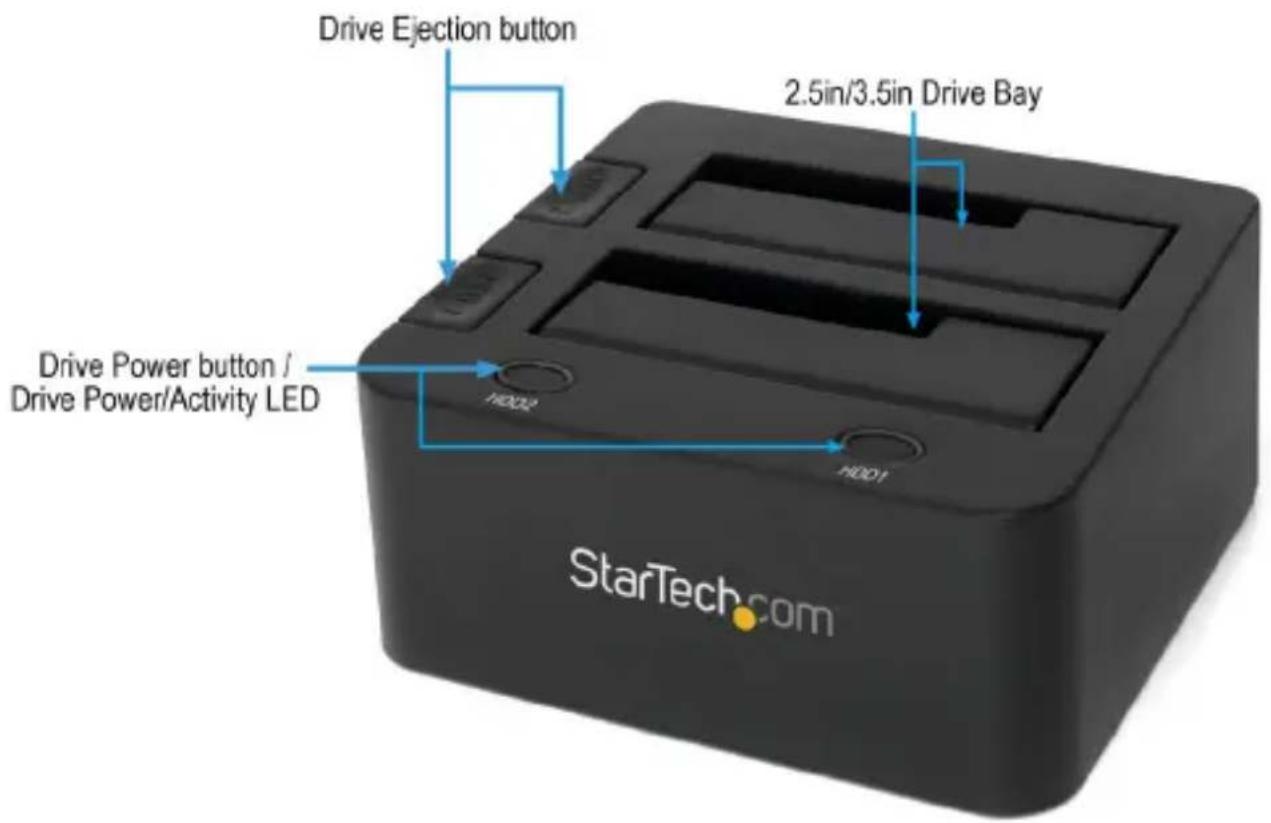

Vue Avant


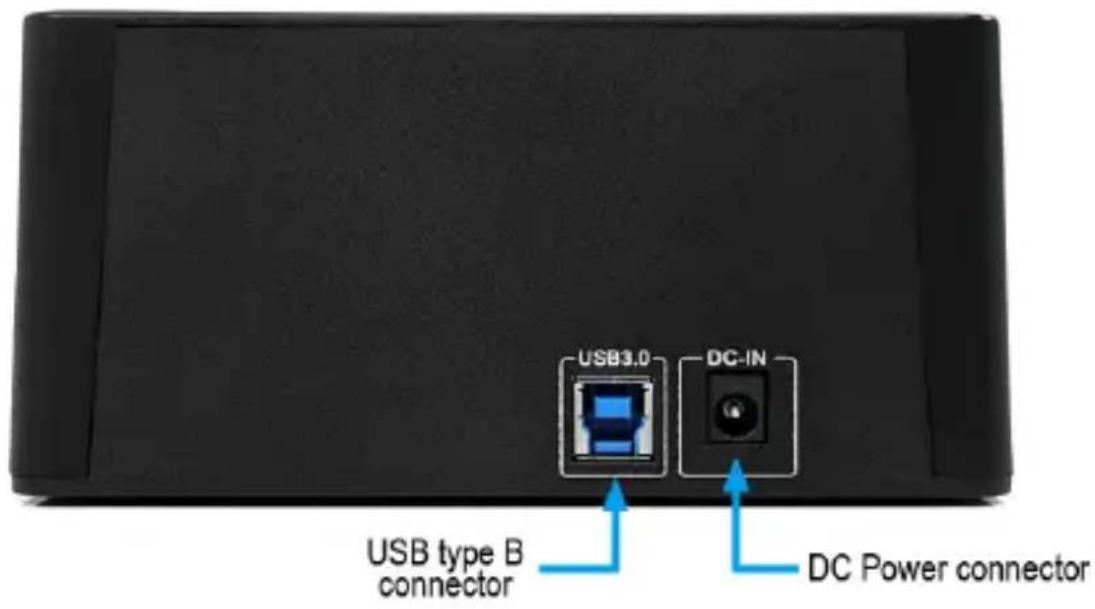

Drive Ejection button 2.5in/3.5in Drive Bay Drive Power button / Drive Power/Activity LED StarTech.comVue Arrière
ATTENTION ! Les disques durs et les boîtiers de stockage nécessitent une manipulation minutieuse, en particulier lorsqu'ils sont transportés. Si vous n'êtes pas prudent avec votre disque dur, une ,perte de données peut en résulter. Manipulez toujours votre disque dur et tout dispositif de stockage avec prudence. Assurez-vous d'être correctement mise à la terre en portant un bracelet anti-statique lorsque vous manipulez des composants informatiques ou déchargez-vous de toute accumulation d'électricité statique en touchant une large surface métallique mise à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes.
Installation du Matériel
- Branchez l'adaptateur d'alimentation externe depuis la station de disque dur jusqu'à une prise secteur.
- Insérez un ou deux disque(s) dur(s) 2.5 "ou 3.5" dans la partie supérieure de la baie de lecteur. Assurez-vous que les connecteurs SATA sur le disque dur font face au même coin de la baie de disque comportant la découpe 2.5" au niveau de la porte. L'étiquette sur le disque dur doit être en face de l'avant de la station pour disque dur.
- Branchez le câble USB inclus de la station pour disque dur jusqu'à un port USB disponible sur le système informatique. L'ordinateur peut être allumé ou éteint.
NOTE : Un câble USB 2.0 A-B pourrait être utilisé comme substitut sur la station pour disque dur, mais limitera l'utilisation à des vitesses USB 2.0, même sur un système USB 3.0.
-
Appuyez sur le bouton d'alimentation sur le haut de la station d'accueil de disque dur pour chaque baie de disque. Le témoin alimentation/activité des baies de disques s'allume. Un bleu continu indique qu'un disque a été trouvé, tandis que le rouge fixe indique une erreur ou indique qu'aucun lecteur n'a été trouvé. Le rouge clignotant indique une lecture/écriture sur le disque.
-
Pour retirer le disque dur, assurez-vous qu'il n'est pas accessible par l'ordinateur, puis démontez ou désinstallez le lecteur de disque du système d'exploitation (voir la documentation de votre système d'exploitation). Appuyez sur le bouton d'alimentation de la station disque dur pour éteindre le disque non monté et attendez que le disque soit hors tension. Appuyez sur le bouton d'éjection du disque sur le haut de la station d'accueil de disque dur afin de libérer le disque, puis retirez le disque de la baie.
NOTE : Chaque lecteur peut être on/off sans affecter l'autre.
Installation du Pilote
Aucune installation de pilote n'est nécessaire pour les systèmes d'exploitation pris en charge, ce dock pour disque dur étant supporté nativement, les pilotes sont déjà installés.
Utilisation du Périphérique de Stockage
Windows 2000/XP/Vista/7

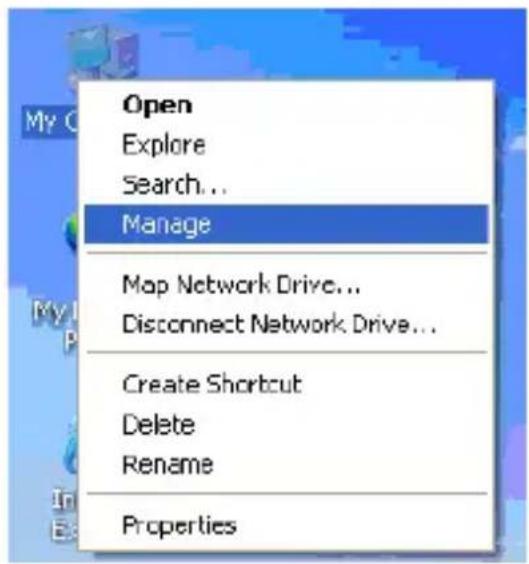

Si vous utilisez un nouveau disque dur qui ne contient pas de données, alors vous devez d'abord préparer le disque dur à l'utilisation. A partir du bureau principal, faites clic-droit sur "Poste de travail" ("Computer" dans 7/Vista), puis sélectionnez Gérer. Dans la fenêtre Gestion de l'ordinateur, sélectionnez Gestion des disques à partir du panneau gauche de la fenêtre.

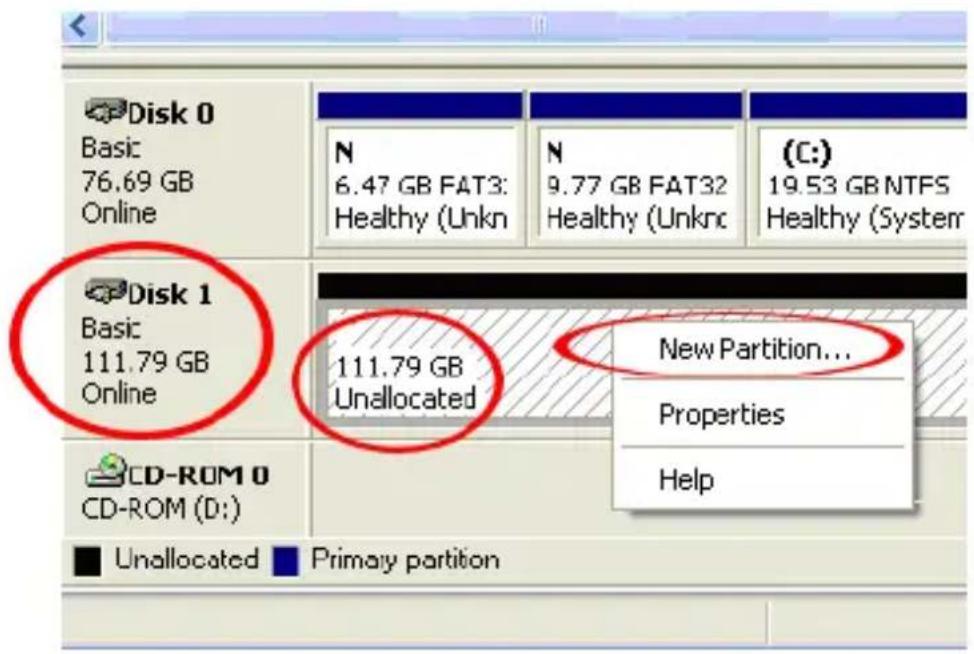

Localisez le disque listé comme "non alloué" (vérifiez la capacité du disque dur afin de confirmer que c'est le bon disque dur), puis faites un clic droit dans la section "non alloué" et sélectionnez "Nouvelle partition".

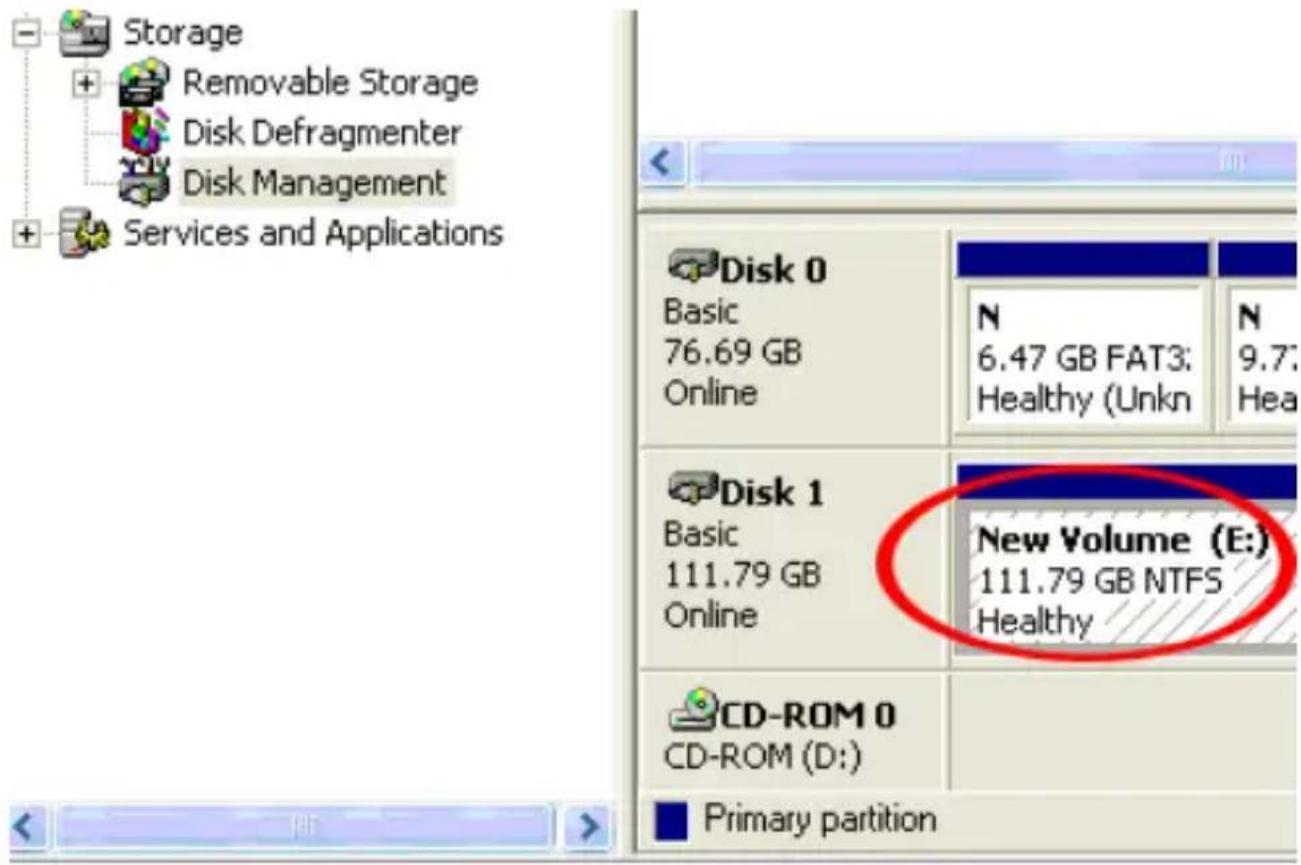

L'Assistant Nouvelle partition apparaît. Suivez les instructions de l'assistant pour terminer la mise en place du disque. Une fois terminé, le disque devrait apparaître comme "sain" avec une lettre de lecteur attribuée (par exemple E :). Cette lettre de lecteur doit maintenant apparaître dans le Poste de travail.
Si vous installez un disque dur contenant déjà des données, après l'avoir branché, le disque devrait automatiquement se présenter avec une lettre de lecteur attribuée dans le Poste de travail.
Spécifications
| Baies de Disque 2 | |
| Interface Hôte SuperSpeed USB 3.0 | |
| Chipset ID VIA VL810 + ASMedia ASM1051 | |
| Connecteurs Externes | 1 x USB 3.0 type B femelle1 x Alimentation DC femelle |
| LED 2 x Alimentation/Activité | |
| Taux de Transfert de Données Maximum USB 3.0 : 5 Gbps | |
| Disques Durs Compatibles Diques durs SATA 2.5"/3.5" | |
| Alimentation Secteur | 12VDC, 2000mA, centre positif, branchement type M |
| Température de Fonctionnement 5°C ~ 80°C | |
| Température de Stockage -40°C ~ 70°C | |
| Humidité 8% ~ 90% HR | |
| Dimensions 142.0mm x 130.0mm x 70.0mm | |
| Poids 532g | |
| Systèmes d'Exploitation Compatibles | Windows 2000/XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit), Mac OS X, Linux |
Support Technique
La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.
Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads
Informations sur la Garantie
Ce produit est couvert par une garantie de deux ans.
En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
Limitation de Responsabilité
En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
