ATXN60NV1B - Climatiseur DAIKIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Climatiseur mural
Capacité de refroidissement	6000 BTU
Énergie	Classe énergétique A++
Niveau sonore	25 dB(A) (mode silencieux)
Dimensions (L x H x P)	800 x 295 x 215 mm
Poid	8 kg
Fonctionnalités	Mode auto, mode éco, télécommande, filtre lavable
Installation	Installation murale, nécessite un professionnel pour le montage
Entretien	Nettoyage régulier des filtres, vérification annuelle par un professionnel
Sécurité	Protection contre le gel, protection contre les surcharges électriques
Garantie	2 ans

FOIRE AUX QUESTIONS - ATXN60NV1B DAIKIN

Quel est le niveau sonore de l'unité DAIKIN ATXN60NV1B ?

Le niveau sonore de l'unité DAIKIN ATXN60NV1B est de 48 dB(A) en mode fonctionnement normal.

Comment régler la température de l'unité DAIKIN ATXN60NV1B ?

Vous pouvez régler la température à l'aide de la télécommande fournie, en utilisant les boutons '+' et '-' pour augmenter ou diminuer la température souhaitée.

Que faire si l'unité ne démarre pas ?

Vérifiez si l'unité est correctement alimentée en électricité et si le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne avec des piles chargées.

L'unité DAIKIN ATXN60NV1B consomme-t-elle beaucoup d'énergie ?

L'unité est conçue pour être écoénergétique, avec un coefficient de performance (COP) qui permet de réduire la consommation d'énergie par rapport à d'autres modèles.

Comment nettoyer le filtre de l'unité DAIKIN ATXN60NV1B ?

Pour nettoyer le filtre, retirez le panneau avant et retirez le filtre. Lavez-le à l'eau tiède avec un détergent doux, puis laissez-le sécher complètement avant de le remettre en place.

Pourquoi l'air sort-il chaud même en mode climatisation ?

Cela peut être dû à un filtre encrassé ou à un manque de réfrigérant. Vérifiez le filtre et nettoyez-le, ou contactez un professionnel si le problème persiste.

L'unité DAIKIN ATXN60NV1B est-elle compatible avec un thermostat intelligent ?

L'unité peut être compatible avec certains thermostats intelligents, mais il est recommandé de vérifier la compatibilité spécifique avec le modèle de thermostat que vous souhaitez utiliser.

Quelle est la durée de vie moyenne de l'unité DAIKIN ATXN60NV1B ?

La durée de vie moyenne d'une unité de climatisation comme la DAIKIN ATXN60NV1B est d'environ 10 à 15 ans, selon l'entretien et l'utilisation.

Comment savoir si le réfrigérant doit être rechargé ?

Si vous remarquez une diminution significative de la performance de refroidissement ou si l'unité ne refroidit pas correctement, cela peut indiquer que le réfrigérant doit être rechargé. Contactez un technicien qualifié pour un diagnostic.

Y a-t-il une garantie pour l'unité DAIKIN ATXN60NV1B ?

Oui, l'unité DAIKIN ATXN60NV1B est généralement couverte par une garantie de 5 ans, mais il est conseillé de vérifier les termes spécifiques de la garantie fournie avec votre achat.

MODE D'EMPLOI ATXN60NV1B DAIKIN

1. Faites correspondre l'anneau de l'extrémité de la chaînette à boules avec le trou de vis situé au dos de la télécommande et fixez-le à l'aide de la vis.
2. Fixez le support et la chaînette à boules comme ci-dessus, dans une position permettant une réception facile des signaux de la télécommande.
3. Passez la chaînette à boules à l'arrêt du support et faites correspondre l'anneau de l'extrémité de la chaînette à boules avec le trou supérieur du support. Fixez le support au mur à l'aide de 2 vis.

Instructions d'élimination

Les pilies fournies avec le contrelaur sont marquées de ce symbolo.

Il signifie que les pilés doivent être éliminées séparément des ordures ménagères non triées.

Si un symbole chimique est imprimé sous ce symbole, il signifie que la pika contient un métal léger au-delà d'une certaine concentration.

Symboles chimiques possibles:

Pb-plomb>0.004%

Les pleins usages doivent être traités par une usine de traitement spécialisée dans le recyclage. À travers une mise au rebut correcte, vous contribuez à éviter les conséquences potentiellément non déférées pour l'environnement et la santé humaine. Veillez contacter votre autorité locale pour plus d'informations.

1 Tampon. R03 2 Kannvtcb0:2wTy

Ha batapev, katoptb bXoDHT b xoynekt noctaHk kohtrpnepa, haeceei dah-b m cwmb.

30 30303030, VTO BATEPAH HEBR YTHMHPOBAT MBCTC C HECOPTPOABHHMM 6b0b0b0nOTOKA EENHNIKCHNNSA HANECHEH NAKXMMVNECKO2 ANEMHTA, OH O3NHAT, TQB B 847aepee codepkcat TRKREBE METANBH BUE OPEPDENHHKOHJHTPAALM, BCTPENNAIEE CMMVNECKE 3HKK: Pb: caHJ>0.004%

• La source d'où le signal sera transmis.

2. Indications de transmission de signal

• Clignotement pour confirmer que le dernier réglage ait été transmis à l'unité.

3. Bouton « on/off » (marche/arrét)

• Appuyez une fois pour mettre le climatisateur en marche.
• Appuyez de nouveau pour éteindre le climatisateur.

4. Sélection de la vitesse du ventilateur

• Appuyez de façon continue sur le bouton pour transformer successivement la vitesse du ventilateur comme suit:

Lent - Moyen - Rapide - Aato

• Cessez d'appuyer lorsque la vitesse désirée apparait sur l'écran d'affichage.

5. Mode opérationnel

• Appuyez sur le bouton MODE pour sélectionner le type de mode opérationnel.
• Pour l'unité de refroidissement, les modes disponibles comprennent COOL () (FROID), DRY () (SEC) et FAN () (VENTILATION).
• Pour l'unité de thermopompe, les modes disponibles comprennent: AUTO (AUTO), COOL (FROID), DRY (SEC), FAN (VENTILATION) et HEAT (CHAUD).
• Le mode AUTO (△) n'est pas disponible pour le système à eau glacée à l'exception du système à 4 conduites.

6. Oscillation automatique de la ventilation

• Appuyez sur le bouton SWING pour activer la fonction d'oscillation automatique de la ventilation.
• Pour orienter la ventilation dans une direction précise, appuyez sur le bouton SWING, attendez ensuite que le volet de ventilation souffle dans la direction désirée puis appuyez de nouveau sur le bouton.

Méthode de sélection du mode swing (dépendant du modèle)

• Appuyez sur le bouton SWING (△) pendant 4 secondes pour entrer dans le mode de réglage du champ. En mode de réglage local, seul le mode d'oscillation SWING MODE (△) est affiché.
• Appuyez sur le bouton de température et ▽ pour sélectionner la rotation du SWING MODE (≤) depuis le Mode Swing 1 au Mode Swing 3.
• Les 3 différents modes d'oscillation (SWING MODE) suivants sont disponibles :

Mode d'oscillation 1

Mode d'oscillation 2

Mode d'oscillation 3

Le mode d'oscillation (SWING MODE) ne sera pas activé, sauf si la fonction d'oscillation (SWING) est activée.

L'oscillation est indiquée par le logo :

• Si aucun mode ne change dans les 4 secondes, l'appareil fonctionnera selon le SWING MODE (**) sélectionné.

7. Fonction turbo (dépendant du modèle)

• Appuyez sur le bouton pour refroidissement ou réchauffement rapide. Le ventilateur tourne à sa vitesse maximale.
• Pressez de nouveau pour désactiver la fonction.
• Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID).
• Toute modification de la vitesse du ventilateur entraîne l'arrêt de cette fonction.

8. Programme la minuterie d'arrêt

• Appuyez sur le bouton OFF TIMER pour activer la minuterie d'arrêt.
• Programmez l'heure désirée en appuyant continuellement sur le bouton OFF TIMER.
• Appuyez sur le bouton CANCEL pour annuler la programmation d'arrêt.

9. Fonction silence (dépendant du modèle)

• Appuyez sur pour un fonctionnement silencieux. Le ventilateur tourne à sa vitesse minimale.
• Appuyez de nouveau pour désactiver la fonction.
• Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID).
• Toute modification de la vitesse du ventilateur entraîne l'arrêt de cette fonction.

10. Mettre l'horloge à l'heure

• Maintenez le bouton enfoncé pour mettre l'horloge à l'heure.

11. Programmer la minuterie de mise en marche

• Appuyez sur le bouton ON TIMER pour activer la minuterie de mise en marche.
• Programmez l'heure désirée en appuyant continuellement sur le bouton ON TIMER. Si la minuterie est programmée à 7h30, le climatiseur se mettra en marche à 7h30 pile.
• Appuyez sur le bouton CANCEL pour annuler la programmation de la minuterie.

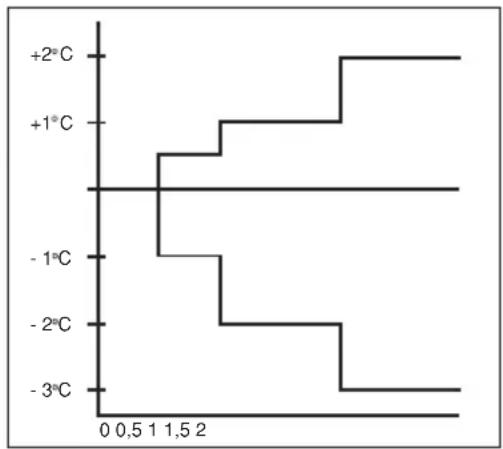

12. Réglage du mode de nuit

• Appuyez sur le bouton ★ pour activer la fonction de mode de nuit.
• Ceci est une option anti-gaspillage d'énergie. Lorsque l'unité fonctionne en mode de refroidissement, la

température réglée augmente de 0,5°C au bout de la première demi-heure, d'encore 0,5°C au bout de la deuxième demi-heure et de 1°C au bout de l'heure suivante.

• Lorsque l'unité fonctionne en mode de chauffage, la température réglée diminue de 1°C au bout de la première demi-heure, d'encore 1°C au bout de la deuxième demi-heure et de 1°C au bout de l'heure suivante.
• Cette fonction est disponible en mode COOL (FROID), HEAT (CHAUD) et AUTO (AUTO).

13. Réglage de la température

• Pour régler la température au niveau que vous souhaitez, appuyez sur le bouton + pour l'augmenter ou - pour la baisser.
• La température se règle de 16°C à 30°C (Possibilité de régler de 20°C à 30°C).
• Appuyez sur les boutons et ∇ simultanément pour passer des °C aux °F et inversement.

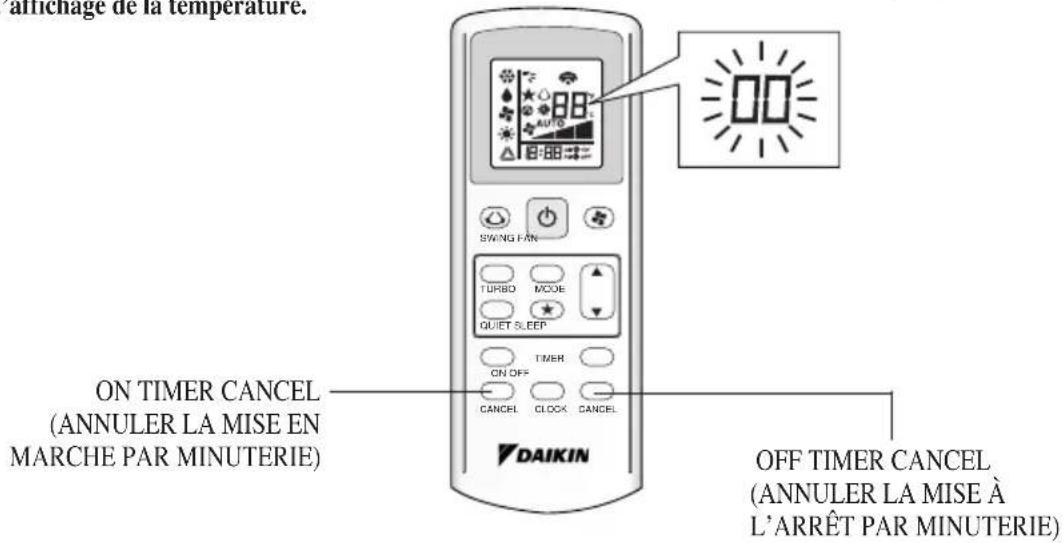

FAUX Diagnostics par la telecommande

La partie d'affichage de la température indique les codes correspondants.

1. Lorsque le bouton Annuler de la mise en marche par minuterie ON TIMER CANCEL (ANNULER LA MISE à L'ARRÊT PAR MINUTERIE) ou le bouton de la mise à l'arrêt par minuterie OFF TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) est enforcé pendant 5 secondes, un signe "□□" clignote sur la partie d'affichage de la température.

1. Appuyez sur le bouton ON TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) ou OFF TIMER CANCEL (ANNULER LA MISE À L'ARRÊT PAR MINUTERIE) répétitivement jusqu'à ce qu'un bip continu se produise.

L'indication du code change comme montré ci-dessous, et notification avec un long bip.

CODE D'ERREUR	SIGNIFICATION
00 NORMAL
A1 ERREUR	PCB DANS LA SECTION INTÉRIEURE
A3 ANOMALIE DE LA POMPPE DE VIDANGE
A5 ANTIGEL (REFROIDISSEMENT) / ÉCHANGEUR DE CHALEUR DE SURCHAUFFE(CHAUFFAGE)
A6 ANOMALIE SUR LE VENTILATEUR D'INTÉRIEUR
AH ANOMALIE DU FILTRÉ À AIR ÉLECTRIQUE
C4 THERMISTOR DE L'éCHANGEUR THERMIQUE INTÉRIEUR (1) EN COURT-CIRCUIT/OUVERT
C5 THERMISTOR DE L'éCHANGEUR THERMIQUE INTÉRIEUR (2) EN COURT-CIRCUIT/OUVERT
C7 ERREUR DE L'INTERRUPTEUR DE LIMITE D'ALETTE
C9 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DE PIECE INTÉRIEURE
E1 ERREUR DE CARTE EXTÉRIEURE
E3 PROTECTION HAUTE PRESSION
E4 PROTECTION BASSE PRESSION
E5 VERROU DU MOTEUR DU COMPRESSEUR /COMPRESSEUR SURCHARGÉ
E6 ERREUR DE DEMARRAGE DU COMPRESSEUR
E7 VERROU DU MOTEUR DE VENTILATEUR CC EXTÉRIEUR
E8 SURINTENSITÉ D'ENTRÈE CA
E9 ERREUR EXV
EA ERREUR DE VANNE À 4 VOIES
F3 TUYAUTERIE DE VIDANGE DE SURCHAUFFE
F6 ÉCHANGEUR DE CHALEUR DE SURCHAUFFE
HO ERREUR DU SYSTème DE CAPTEUR DU COMPRESSEUR
H3 ERREUR DE L'INTERRUPTEUR HAUTE PRESSION
H6 ERREUR DE DÉTCTION DE L'ALIMENTATION DU COMPRESSEUR
H7 SURCHARGE/SURINTENSITÉ DU MOTEUR DU VENTILATEUR/ANOMALIE DU CAPTEUR
H8 ERREUR DU CAPTEUR DE COURANT CA
H9 THERMISTANCE À AIR EXTÉRIEUR EN COURT-CIRCUIT/OUVERT
J1 ERREUR DU CAPTEUR DE PRESSION
J3 THERMISTANCE DE LA TUYAUTERIE DE VIDANGE DU COMPRESSEUR EN COURT-CIRCUIT/OUVERT/ MAL POSITIONNEE
J5 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DU TUYAU D'ASPIRATION
J6 THERMISTANCE D'éCHANGEUR DE CHALEUR EXTÉRIEUR EN COURT-CIRCUIT/OUVERT
J7 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DE L'éCHANGEUR THERMIQUE DE SOUS- REFROIDISSEMENT
J8 THERMISTANCE DE LA TUYAUTERIE DU LIQUIDE EN COURT-CIRCUIT/OUVERTE
J9 THERMISTANCE DE LA TUYAUTERIE DE GAZ EN COURT-CIRCUIT/OUVERTE
L1 ERREUR PCB EXTÉRIEURE DE L'INVERSEUR
L3 BOITIER DE COMMANDE EXTÉRIEUR DE SURCHAUFFE
L4 DISSIPATEUR THERMIQUE DE SURCHAUFFE
L5 ERREUR IPM /ERREUR IGBT
L8 SURINTENSIÉ DU COMPRESSEUR DE L'INVERSEUR
L9 PRÉVENTION DE SURINTENSIÉ DU COMPRESSEUR
LC ERREUR DE COMMUNICATION (PCB DE LA COMMANDE EXTÉRIUE ET PCB DE L'INVERSEUR)
P1 PHASE OUVERTE OU DÉSÉQUILIBRE DE TENSION
P4 THERMISTANCE DE DISSIPATEUR DE CHALEUR EN COURT-CIRCUIT/OUVERT
PJ ERREUR DE RÉGLAGE DE LA CAPACITÉ
U0 INSUFFICIANCE DE GAZ
U2 TENSION CC HORS PLAGE
U4 ERREUR DE COMMUNICATION
U7 ERREUR DE COMMUNICATION (CARTE DE COMMANDE ET CARTE IPM)
UA ERREUR D'INSTALLATION
UF MAUVAISE CORRESPONDANCE DANS L'INSTALLATION DU CâBLAGE ET DE LA TUYAUTERIE/MAUVAI S CâBLAGE/INSUFFISANCE EN GAZ
UH ANTIGEL (AUTRES PIECES)

Remarque

1. Un bip bref et deux bips consécutifs indiquent qu'il n'y a pas de codes correspondants.
2. Pour annuler l'affichage du code, appuyez pendant 5 secondes sur le bouton ON TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) ou OFF TIMER CANCEL (ANNULER LA MISE À L'ARRÊT PAR MINUTERIE). Le code affiché s'annule lui-même si le bouton n'est pas appuyé pendant 1 minute.
