KULLANIM KILAVUZU ATXN60NV1B DAIKIN

1. Zincirin sonundaki halkayla uzaktan kumandanin arkasindaki vida deligiine eslestirin ve vidayla sabitleyin.
2. Tutucu ve zinciri uzaktan kumandadan gelen sinyallerin kolayca alinabilecegi yerin uzerine yerleşirin.
3. Zinciri tutucunun arkasindan gezirin ve zincirin sonundaki halkayi tutucunun üst deligi ile eşleşirin. Tutucuyu her iki vidayı icinden gezirerek duvara sabitleyin.

Battery

Bertaragereksinimleri

Kumandaya bHlice venlen piller bu sembol iqareletnmiR. Bu, pilleir snrtlandrtnmamg ev atti cleark kargntrmamasigereki ar lamna gert. Sembol altinda bir kimyasal sembol varsa. bu kimyasal sembol pit bilrk bn konsantrasyonun utunde agir bit metal ipedi jlamna gelir. Olasi kimyasal semboler sundarlr.

Pb: kurpun (>%,004)

Atk pill yiden kuan im jzol bir igl taseinde ilemden gacrilmalid. Dogru atimasni saglayarak ceve v insan saigl iti olus umsuz sorunm onfmesine yardim otakaksizn. Daha fuaa bigi iin kienr yerel makarla ternema gesip

Batteria

1）TingAAA803
2) Quantita: 2 pezzi

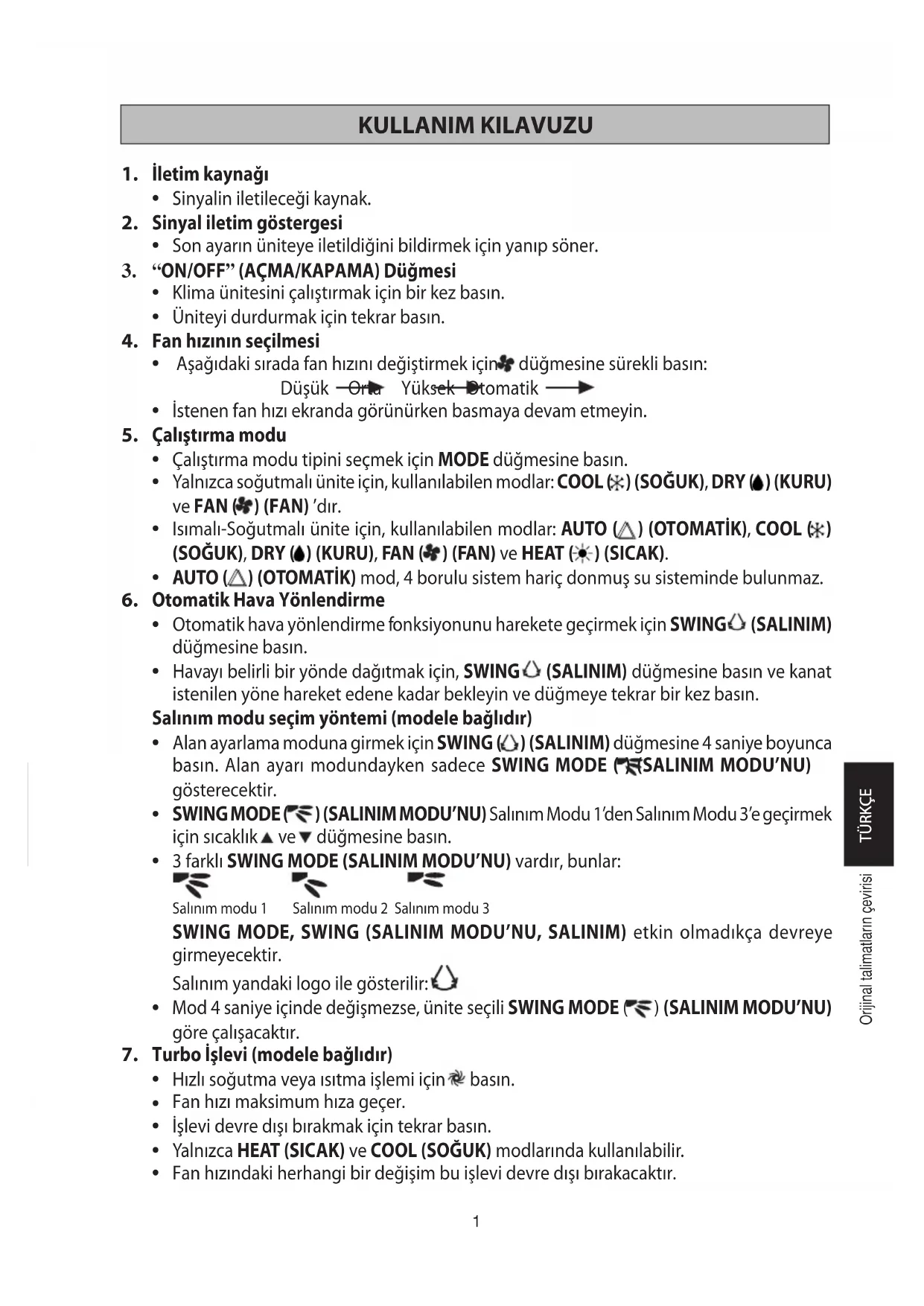

Sinyalin iletilecegi kaynak.

2. Sinyal iletim goftergesi

• Son ayarin üniteye iletildigiini bildirmek icin yanip söner.

3. "ON/OFF" (ACMA/KAPAMA) Düğmesi

• Klima unitesini calistirmak icin bir kez basin.
• Uniteyi durdurmak icin tekrar basin.

4. Fan hizinin seçilmesi

• Asagidaki sirada fan hizini degistirmek icin duğmesine surekli basin:

Dusuk Orta Yuksek Dtomatik

• Istenen fan hizi ekranda görünürken basmaya devam etmeyin.

5. Calistirma modu

• Calistirma modu tipini seçmek icin MODE Düğmesine basin.
• Yalnizca sogutmali ünite icin, kullanilabilen modlar: COOL (*) (SOGUK), DRY (▲) (KURU) ve FAN (★) (FAN) 'dir.
• Isimali-Sogutmali ünite icin, kullanilabilen modlar: AUTO (△) (OTOMATIK), COOL (★) (SOGUK), DRY (▲) (KURU), FAN (★) (FAN) ve HEAT (●) (SICAK).
• AUTO (△) (OTOMATIK) mod, 4 borulu sistem hariç donmuş su sisteminde bulunmaz.

6. Otomatik Hava Yönlendirme

• Otomatik hava yönlendirme fonksiyonunu harekete geleirmek icin SWING (SALINIM) Düɡmesine basin.
• Havayi belirli bir yonde dagitmak icin, SWING (SALINIM) duğmesine basin ve kanat istenilen yone hareket edene kadar bekleyin ve duğmeye tekrar bir kez basin.

Salinim modu seçim yontemi (modele baglidir)

• Alan ayarlama moduna girmek icin SWING (△) (SALINIM) Düğmesine 4 saniye boyuncan basin. Alan ayari modundayken sadece SWING MODE (△) (SALINIM MODU'NU)进展情况.
• Alayar lamsi, alayari, alayari, alayari, alayari, alayari, alayari, alayari, alayari, alayari, alayari, alayari, alayari, alayari, alayari, alayari, alayari, alayari, alayari, alayari, alayari, alayari, alayari, alayari, alayari, alayari, alayARI
• SWING MODE (SALINIM MODU'NU) Salinim Modu 1'den Salinim Modu 3'e gezirmek,—çin sicutlik▲ ve▼ Düğmesine basin.
• 3 farkli SWING MODE (SALINIM MODU'NU) vardir, bunlar:

Salinim modu 1 Salinim modu 2 Salinim modu 3

SWING MODE, SWING (SALINIM MODU'NU, SALINIM) etkin olmadikca devreye girmeyecktir.

Salinim yandaki logo ile gosterilir:

• Mod 4 saniye icinde degiismezse, unite secili SWING MODE (SALINIM MODU'NU) gore calisacaktir.

7. Turbo ilelevi (modele baglidir)

• Hizli sogutma veya isitma islemi icin basin.
  Fan hizi maksimum hiza geçer.
• Islevi devre di sì birakmak icin tekrar basin.
• Yalnizca HEAT (SICAK) ve COOL (SOGUK) modlarinda kullanilabilir.
• Fan hizindaki herhangi bir degisim bu islevi devre di si birakacaktir.

8. KAPAMA zamani ayari

• Kapama zamani fonksiyonunu etkin hale getirmek icin OFF TIMER Düğmesine basin.
  OFF TIMER Düğmesine surekli basarak, istenilen kapama zamanini ayarlayin.
• Kapama zamani ayarini iptal etmek icin CANCEL duğmesine basin.

9. Sessiz calisma (modele baglidir)

• Sessiz calistirma icin üğmesine basin.
  Fan hizi minimum hiza gecer.
• Islevi devre di sì birakmak icin tekrar basin.
• Yalnizca HEAT (SICAK) ve COOL (SOGUK) modlarinda kullanilabilir.
• Fan hizindaki herhangi bir degisim bu islevi devre di si birakacaktir.

10. Saat zaman ayari

• Saati ayarlamak icin duğmesine basili tutun.

11. AÇILMA zamani ayari

• Açilma zamani fonksiyonunu etkin hale getirmek icin ON TIMER Düğmesine basin.
• ON TIMER Düğmesine surekli basarak istenilen açilma zamanini ayarlayin. Zamanlayici 7.30am'e(sabah) ayarlanırsa, klima tam 7.30am'da (sabah) calişacaktır.
• Açilma zamani ayarini iptal etmek icin CANCEL Düğmesine basin.

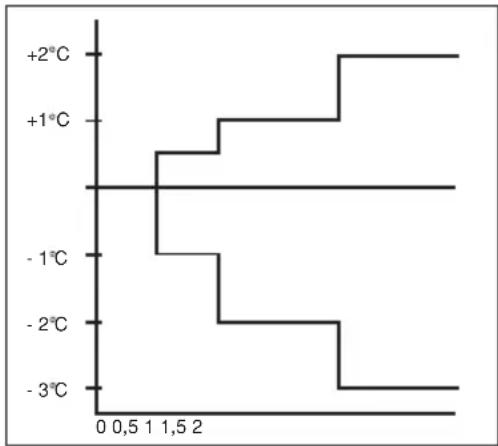

12. Uyku modu ayari

• Uyku modu islevini etkin hale getirmek icin dugmesine basin.
• Bu bir enerji tasarrufu seceneğidir. Unite sogutma modunda calisirken, ilk yarım saat

gectikten sonra ayarli sicutlik 0,5^ artirilir, ikinci yarim saat gectikten sonra bir 0,5^ daha artirilir ve bunun uzerinden 1 saat daha gectikten sonra ise 1^ daha artirilir.

• Unite isitma modunda calisirken, ilk yarim saat gezticken sonra ayarli sicaklik 1^ azaltilir, ikinci yarim saat gezticken sonra bir 1^ daha azaltilir ve bunun uzerinden 1 saat daha gezticken sonra ise 1^ daha azaltilir.
• Bu islev COOL (SOGUK), HEAT (SICAK) ve AUTO (OTOMATIK) modlarinda kullanilabilir.

13. Sicaklik ayari

• Istenilen oda sicakligina ayarlamak üzere, ayarlanan sicakligi artirmak ya da azaltmak icin ▲ya da duğmesine basin.
• Sicaklik ayar araligi 16^' dan 30^ 'a kadardir. (Istege bagli ayar 20^ ile 30^ arasindadir.)
• ^ C' dan ^ F ayarina gezemek icin ve duugmelerinin her ikisine de aynianda basin.

ARIZA TEŞHIŞ (Sadece Invertör icin)

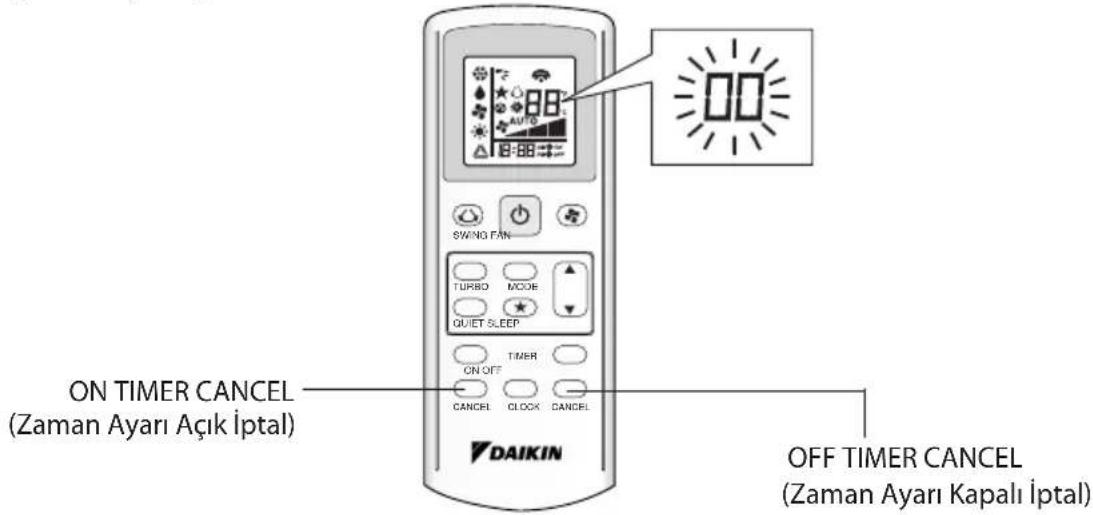

UZAKTAN KUMANDAYLA ARIZA TESHİSI

Sicaklik gosterreich bolumleri ilgili kodlari gosterir.

1. ON TIMER CANCEL (Zaman Ayari Aşkıptal) Düğmesine veya OFF TIMER CANCEL (Zaman Ayari Kapaliiptal) Düğmesi 5 saniye basili tutulduğunda, sıçakkı进展情况 "..." işareti yanıp.Sincemeye)...

1. Sirekli bir uyari sesiçkanaka kadar ON TIMER CANCEL (Zaman Ayari Açık İptal) Düğmesine vya OFF TIMER CANCEL (Zaman Ayari Kapali İptal) Düğmesine aralıksiz olarak basin.

2. Kod goestergesi asagida gosterildige sekilde degisir ve uzun bir uyari sesi cikarak bildirir.

HATA KODU ANLAMI
00 NORMAL
A1 DAHILI PCB HATASI
A3 TAHLİYE POMPASI ANORMAL
A5 ANTIFRIZ (SOĞUTMA) / Işi EŞANJIÖRÜ AŞİRİ ISİNDİ (ISITMA)
A6 DAHILI FAN MOTORU ANORMAL
AH ELEKTRİKLİ HAVA TEMİZLEYİÇİSİ ANORMAL
C4 DAHILI ISI ESANJIÖRÜ (1)TERMİSTÖR KISA/AÇİK
C5 DAHILI ISI ESANJIÖRÜ (2)TERMİSTÖR KISA/AÇİK
C7 PANJUR LİMIT DÜGMEŞİ HATASI
C9 DAHILI ODA TERMİSTÖRÜ KISA/AÇİK
E1 DIŞ BDP HATASI
E3 YÜKSEK BASINÇ KORUMASI
E4 DÜŞÜK BASINÇ KORUMA
E5 KOMPRESÖR MOTORU Kılıldi/KOMPRESÖR AŞİRİ YÜKLENDI
E6 KOMPRESÖR ÇALISTIRMA HATASI
E7 DIŞ DC FAN MOTORU Kılıldi
E8 AC GÜRISINDE AŞİRİ AKIM
E9 EXV HATASI
EA 4 YOLLÜ VALF HATASI
F3 BOŞALTMA BORUSU AŞİRİ ISİNDI
F6 ISI EŞAN JÖRÜ AŞİRİ ISİNDI
HO KOMPRESÖR SENSÖR SISTEMİ HATASI
H3 YÜKSEK BASINÇ DÜGMEŞİNE HATA
H6 KOMPRESÖR GERİBILDIRİM ALGILAMA HATASI
H7 FAN MOTORU AŞİRİ YÜKLÜ/AŞİRİ AKIM/SENSÖR ANORMAL
H8 AC AKİMI SENSÖRÜ HATASI
HATA KODU ANLAMI
H9 DIŞ HAVA TERMİSTÖRÜ KISA DEVRE YAPTI/AÇEK
J1 BASINÇSENSÖRUNDE HATA
J3 KOMPRESÖR BOŞALTMA BORUSU TERMİSTÖRÜ KISA DEVRE YAPTI/AÇEK/YANLIŞYERLEŞTİRDİ
J5 EMME BORUSU TERMİSTÖRÜ KISA/AÇEK
J6 DIŞ ISI ESANJIÖRÜ TERMİSTÖRÜ KISA DEVRE YAPTI/AÇEK
J7 ALT SOUGHTMA ISI ESANJIÖRÜ TERMİSTÖRÜ KISA/AÇEK
J8 SIVI BORUSU TERMİSTÖRÜ KISA DEVRE YAPTI/AÇEK
J9 GAZ BORUSU TERMİSTÖRÜ KISA DEVRE YAPTI/AÇEK
L1 INVERTÖR DIŞ ÜNITE PCB HATASI
L3 DIŞ KONTROL KUTUSU AŞIRI ISINI
L4 ISI HAZNESİ AŞIRI ISINI
L5 IPM HATASI/IGBT HATASI
L8 INVERTÖR KOMPRESÖRÜNDTE AŞIRI AKIM
L9 KOMPRESÖR AŞIRI AKIM ÖNLEME
LC İLETİSİMAT HASASI (DIŞ KONTROL PCB'Sİ VE INVERTÖR PCB'Sİ)
P1 AÇIK FAZ VEYA VOLTAJ DENGESİZLİGI
P4 ISI HAZNESİ TERMİSTÖRÜ KISA DEVRE YAPTI/AÇEK
PJ KAPASİTE AYARI HATASI
U0 YETERSİZ GAZ
U2 DC GERVİLİMI ARALİK DIŞ
U4 İLETİSİMAT HASASI
U7 İLETİSİMAT HASASI (DIŞ KONTROL BDP VE IPM BDP)
UA KURULJM HATASI
UF	BORU VE KABLO TERTİBATI UYUŞMIUYOR/YANLIŞ KABLO TERTİBATI/YETERSİZ GAZ
UH ANTİFRIZ (DIĞER ODALAR)

NOT

1. Kisa bir uyari sesi ve sonra ardarda iki uyari sesi uygun olmayan kodlari gosterir.
2. Kod goftergesini iptal etmek icin, ON TIMER CANCEL (Zaman Ayari Aqikiptal) duğmesini veya OFF TIMER CANCEL (Zaman Ayari Kapaliiptal) duğmesini 5 saniye basili tutun. Ayrica, kod goftergesi duğmeye 1 dakika basili tutulduğunda kendini iptal eder.
