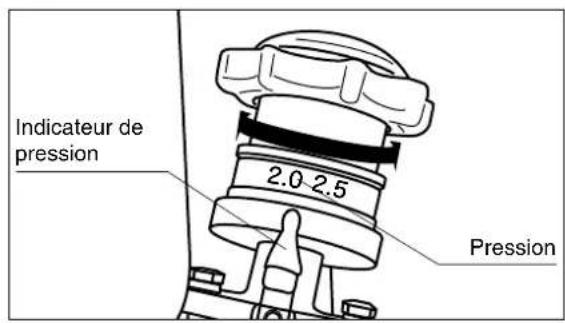

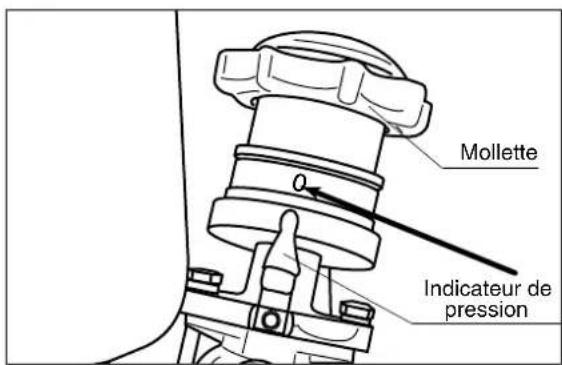

Comment régler la pression de la pompe ?

Pour régler la pression, consultez le manuel d'utilisation pour les instructions spécifiques sur le réglage de la pression selon votre application.

Que faire si la pompe surchauffe ?

Arrêtez la pompe immédiatement et laissez-la refroidir. Vérifiez le niveau d'huile et assurez-vous que l'air circule correctement autour de l'appareil.

Comment entretenir ma pompe Maruyama MS655 ?

Pour un bon entretien, vérifiez régulièrement le niveau d'huile, nettoyez le filtre à air, vérifiez les tuyaux pour des fuites et effectuez un nettoyage général de la pompe après chaque utilisation.

La pompe fait du bruit, que dois-je faire ?

Un bruit excessif peut indiquer un problème mécanique. Vérifiez que tous les boulons et vis sont bien serrés et inspectez les pièces mobiles pour des signes d'usure.

Où puis-je trouver des pièces de rechange pour la Maruyama MS655 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés ou directement sur le site web de Maruyama.

Y a-t-il une garantie pour la Maruyama MS655 ?

Oui, la Maruyama MS655 est généralement couverte par une garantie de 2 ans, mais cela peut varier selon le revendeur. Vérifiez votre reçu d'achat pour les détails spécifiques.

MODE D'EMPLOI MS655 Maruyama

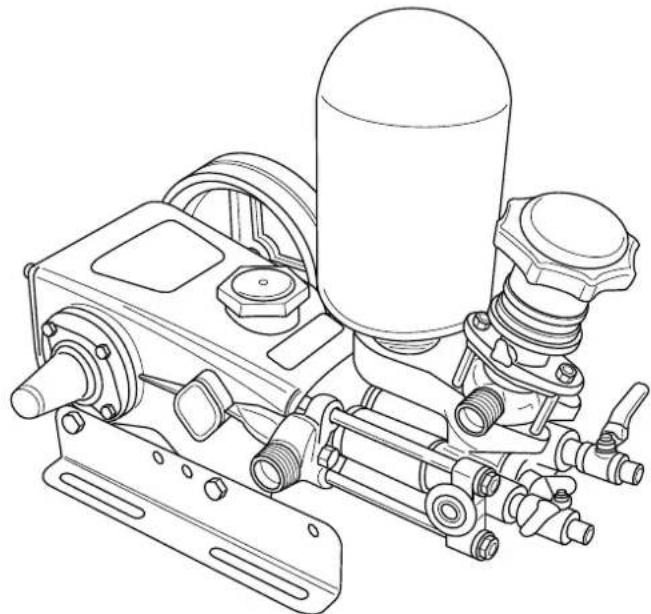

Pulvérisateur automoteur

MS315,MS415,MS515,

MS615,MS655,MS755

Instruction Manual Manual de instructaciones Mode d'emploi

Veuillez bien dire mode d'emploi avant l'utilisation, et gardez le manuel afin de facilititer vos reforence a date posterieure.

Indica el numero de série.

Servicio après de la vente

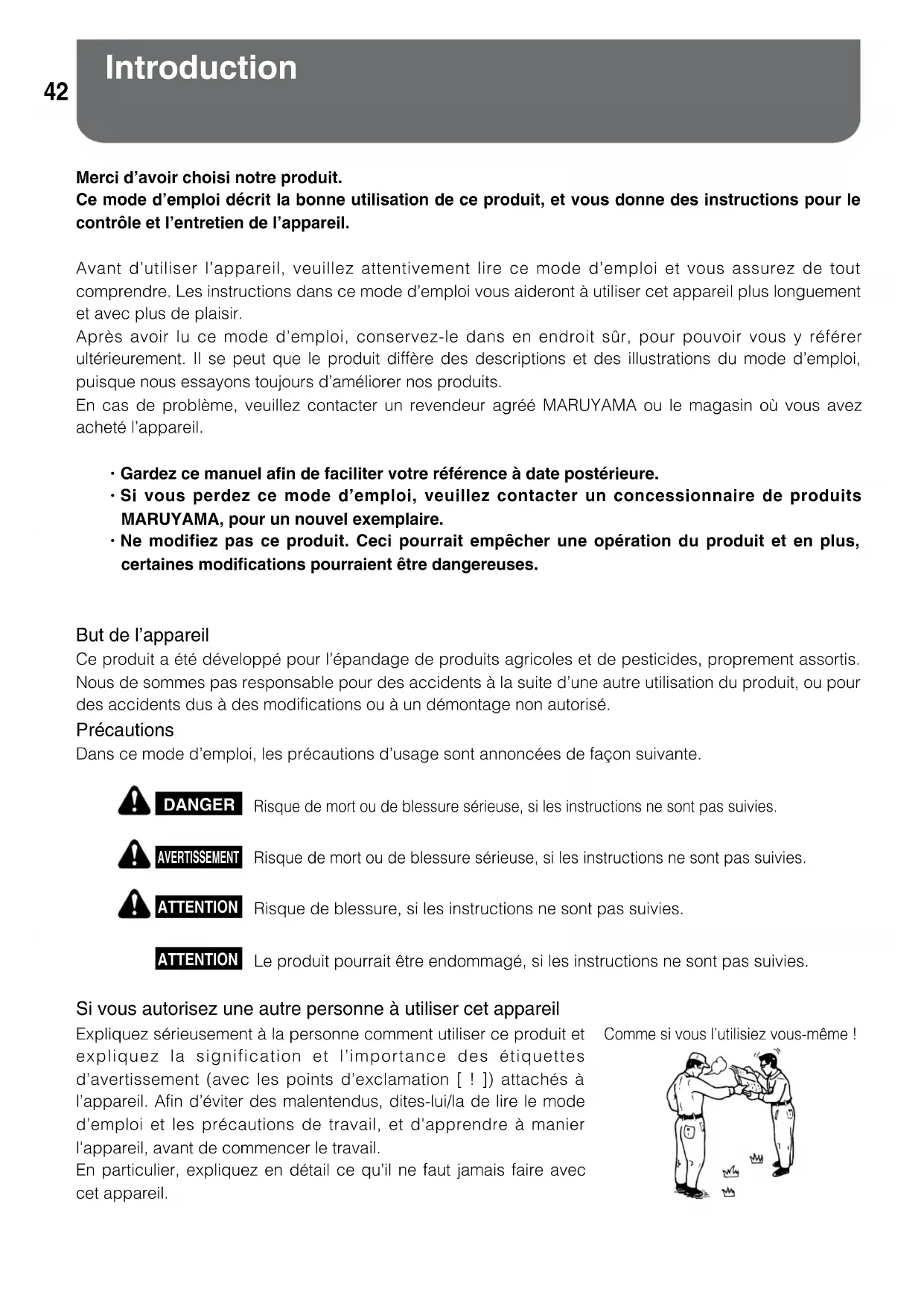

Merci d'avoir choses notre produit.

Ce mode d'emploi décrit la bonne utilisation de ce produit, et vous donne des instructions pour le contrôle et l'entretien de l'appareil.

Avant d'utiliser l'appareil, veuillez attentivement dire mode d'emploi et vous assurez de tout comprendre. Les instructions dans ce mode d'emploi vous aideront a utiliser cet articleit plus longuement et avec plus de plaisir.

Après avoir lu ce mode d'emploi, conservez-le dans en endroit sur, pour pouvoir vous y reférer ultérieurement. Il se peut que le produit diffère des descriptions et des illustrations du mode d'emploi, puisque nous essayons toujours d'améliorer nos produits.

En cas de problème, veuilles contacter un revendeur agreé MARUYAMA ou le magasin où vous avez achete l'appareil.

• Gardez ce manuel afin de faciliter votre référence à date postérieure.
  · Si vous perdez ce mode d'emploi, veuillez contacter un concessionnaire de produits MARUYAMA, pour un nouvel exemplaire.
• Ne modifiez pas ce produit. Ceci pourrait empêcher une opération du produit et en plus, certaines modifications pourraient être dangereuses.

But de l'appareil

Ce produit a ete devellope pour I'epandage de produits agricoles et de pesticides, proprement asortis. Nous de sommes pas responsable pour des accidents à la suite d'une autre utilisation du produit, ou pour des accidents dus à des modifications ou à un demontage non autorise.

Précautions

Dans ce mode d'emploi, les précautions d'utilisation sontannoncées de façon suivante.

DANGER

Risque de mort ou de blessure sérieuse, si les instructions ne sont pas suivies.

AVERTISSEMENT

Risque de mort ou de blessure sérieuse, si les instructions ne sont pas suivies.

ATTENTION

Risque de blessure, si les instructions ne sont pas suivies.

ATTENTION

Le produit pourrait être endommagé, si les instructions ne sont pas suivies.

Si vous autorisez une autre personne à utiliser cet apparéil

Explique sérieusement à la personne comment utiliser ce produit et explique la signification et l'importance des étiquettes d'avertissement (avec les points d'exclamation [!]) attaches à l'appareil. Afin d'éviter des malentendus, dites-lui/la de dire le mode d'emploi et les précautions de travail, et d'apprendre à manier l'appareil, avant de commencer le travail.

En particulier, expliquez en détaill ce qu'il ne faut jamais faire avec cet apparéil.

Comme si vous l'utilisiez vous-même!

1. Pour un usage sans risques 44
   Précautions avant la mise en service 44
   Précautions durant l'usage (produit chimique) 46
   (préparations pour l'usage) 47
   (lors de l'usage) 48
   Précautions pour l'installation 49
   Précautions pour l'installation/precautions après l'utilisation 51

2. Noms des pieces principales et des mécanismes de commande 52

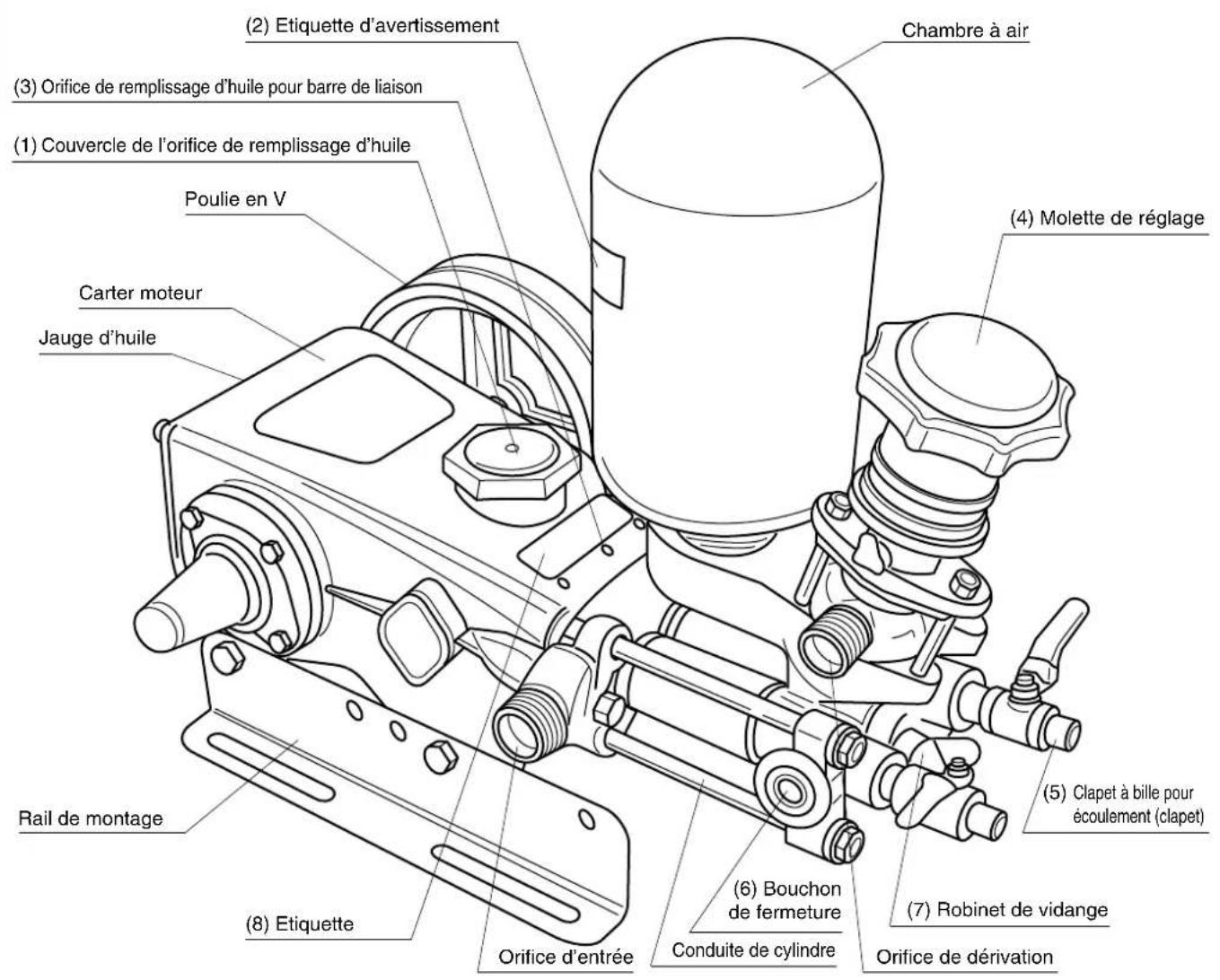

   Noms des pieces principales 52

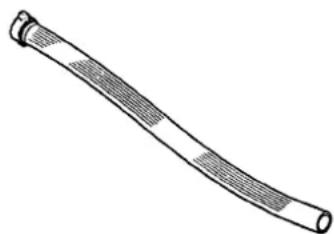

   Vérification des accessoires standards, fonctions des accessoires standards
   et des mécanismes de commande, etétiquettes d'advertissement 53

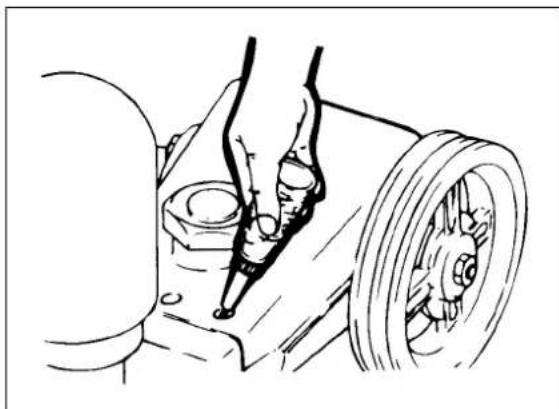

3. Utilisation et fonctionnement 54
   Préparation et contrôle - Pulvérisation 54
   Préparation et contrôle - Pulvérisation - Arrêt 56
   4.Nettoyage,entretien et entreposage 57
   Nettoyage, entretien et entreposage 58
   Dépannage et mesures pour le pulverisateur automoteur 59
4. Révision 61
   Révision après-venture 61
   Changement de la direction de l'orifice de derivation 61
   Modification de la machine 61
5. Specifications 62
   Fiche technique 62

1. Pour un usage sans risques

Précautions avant la mise en service

Veuillez litre et contrôle les précautions sur les étiquettes attachées à l'appareil, afin d'assurer une utilisation sère et correcte, avant de prendre la machine en service.

Précautions de sécurité

Ci-dessous, vous trouvez quelques exemple de précautions à prendre. N'oubliez pas que le maniement de cette machine peut entraîner le risque de blessures.

Les personnes suivantes ne peuvent pas se livrer à du travail de pulverisation :

• Des personnes qui ne peuvent pas effectuer du travail, en raison de fatigue par surmenage, maladie, effets de stupéfiants, etc.
• Des personnes qui ont bu de l'alcool (y compris vin et biere).
• Des femmes enceintes.
• Des personnes blessées ou des personnes avec une allergie aux produits agrochimiques.
• Des personnes très jeunes (moins de 15 ans).
• Des personnes sans suffisamment de connaissances de ce genre de machines.

Portez des vêtements ajustats pour ce genre de travail.

La personne utilisant la machine doit toujours portez des vêtements de bonne taille.

A VERTISSEMENT

Contrôlez et entretenez vos vêtements et vos accessoires de sécurité, pour les maintainir en bon état.

Au cas ou

Travail avec des produits agrochimiques

A VERTISSEMENT

Vérifiez toujours l'étiquette et les instructions du fabricant des produits chimiques que vous utilisez, la fiche de données de sécurité, pour tous les accessoires de sécurité nécessaires, les instructions pour l'usage, les méthodes de secourisme et toutes autres précautions à prendre et tous avertissements.

Suivez toujours les instructions de l'étiquette et de la fiche de données de sécurité du fabricant. Si vous avez des questions, veuillez contacter le fabricant du produit chimique en question, afin d'obtenir des instructions pour l'usage du produit.

Si vous n'etes pas au courant des méthodes de secoursime!

Vérifiez le numéro d'urgence de la région où vous travailliez.

Maniement du conditionneur

A VERTISSEMENT

(1) Lisez attentivement le manuel d'instruction des produits chimiques. Lisez les étiquettes pour les produits chimiques et l'engrais que vous comptez utiliser, afin de vous familiariser avec ces produits et des précautions à prendre.
(2) Portez des vêtements qui vous protégent contre le conditionneur.
(3) Ne préparez pas une trop grande quantité de conditionneur.
(4) Préparez le conditionneur sur location, et gardez-le à cette location. Verifiez la direction du vent et ne pulverisez que dans des endroits où vous ne menace pas l'environnement.
(5) Ne replissez pas la machine ou le réserve avec du conditionneur avant de les transporter. Vous risquez des déversements accidentels, et, en conséquence, une pollution de l'environnement.
(6) Ne jamais entreposer ou transporter le conditionneur ensemble avec des aliments ou des boissons. Faites attention de ne pas abimer l'emballage du conditionneur durant le transport.
(7) Concevez un plan pour le travail de pulverisation. Préparez la bonne quantité de conditionneur, afin de ne pas avoir de restes.
(8) Mettez le reste du conditionner dans un conteneur ou un sac bien fermé, et indique clairément le contentu du sac ou conteneur. Tenez le conditionner à l'écart d'autres produits et dans un endroit ou des personnes non autorisées n'ont pas d'accès. Ne jamais garder le conditionner dans un conteneur ou sac pour des alimentents ou des boissons.
(9) Jetez le sac vide, la boite et la bouteille, conformément aux indications du manuel d'instruction du conditionneur, ou conformément aux reglementations locales.

DANGER

• Ne tenez pas le tuyau de pulverisation en mains. Ceci pourrait vous exposer à des produits agrochimiques, à cause d'un giclur desserré.

AVERTISSEMENT

N'utilisez jamais des produits agrochimiques inflammables. Ceci pourrait mener à du feu.

ATTENTION

• Si vous utilisez trop de conditionneur pour la surface à pulveriser, ou vous utilisez le mauvais genre de conditionneur, vous pouvez facilement creer des dégats environnementaux très sérieux.
• Ne laisses pas de conditionnéur dans le réservoir de conditionnéur pour une trop longue période. Ceci pourrait abimer la machine.

Executer la pulverisation de façon opportune.

(1) Vérifiez la direction du vent et les environns de la location que vous pouze pulveriser. Si y a beaucoup de vent, le conditionnéur se rependra dans d'autres locations. Remettez alors ce travail à un autre jour.
(2) Ne pulverisez pas un champ durant des périodes de très haute temperatures.
(3) Ne commencez pas ce travail si vous vous sentez physique en mauvais etat.
(4) Evitez la location où vous avez pulverisé, immédiatement après le travail.

N'oubliez pas de dire le mode d'emploi!

Portez des vêtements de travail qui protégent.

Ne jamais mettre des produits chimiques prés d'aliments.

Entreposez les produits chimiques de façon sure et loin d'autres produits

Vérifiez la direction du vent et les environs directs.

Evitez la location pulverisée, immédiatement après le travail.

1-021

Précautions durant l'usage (inspection, entretien et transport)

(1) Si vous transportez cette machine sur un camion, attachez-la bien, afin qu'elle ne tombe pas.
(2) Lorsque vous chargez ou déchargez du matériel lourd, n'oubliez pas de penser à une bonne position, et demandez à une autre personne de vous aider.
(3) N'ajoutez jamais de carburant quand le moteur est encore chaud. N'allumez pas de cigarettes pres de l'appareil. Faites attention aux décharges statiques. Refermez bien le couvercle du réservoir de carburant. Nettoyez toujours les déversements de carburant accidentels.
(4) Vérifiez le serrage des boulons et des écrous de toutes les pieces, et contrôle également les goupilles de verrouillage.

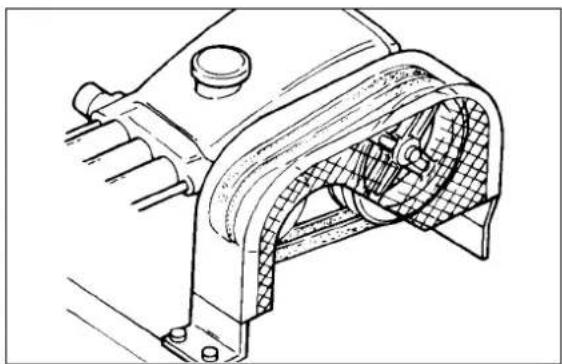

(5) Si vous avez detached des couvercles de sécurité pour des pieces rotatives, etc., pour entretien ou contrôle, veilliez a bien les remettre en place.
(6) Ne démarrez jamais le moteur pres de matérielux inflammables, dans un endroit sans ventilation, ou dans endroit trop petit. Ne démarrez jamais le moteur à l'intérieur d'un bâtiment.
(7) Ne jamaisMETRE des fils électriques enproximé de l'huile,de l'eau ou du feu.

Pas de feu ouvert
1-012

Attachez bien les couvercles de sécurité!
1-013

Attention à la ventilation et aux matières inflammables!

Points importants pour l'usage

(1) Pour éviter en épuisement, n'oubliez pas de prendre du repos toutes les deux heures.
(2) N'oubliez pas que la machine qui contient le conditionneur, est un équipement lourd.
(3) Portez des vêtements appropriés. Vérifiez la direction du vent et les autres conditions météorologiques, afin d'éviter une contamination physique et environnementale. Des produits agrochimiques qui se dirigent dans la mauvaise direction, peuvent entraîner du danger.
(4) Si vous travailliez Ensemble avec d'autres personnes, mettez vous d'accord sur des codes gestuels, pour une bonne communication.
(5) Ajoutez l'essence après l'arrêt du moteur et après que celui-ci est refroidi. Faites attention de ne pas gaspiller de carburant.
(6) Faites attention à ce qu'aucune personne non autorisé vous approche quand vous effectuez du travail de pulverisation.
(7) Dépendant de l'agent que vous utilisez pour la pulverisation, vous pouvez éviter la génération d'électricité statique avec une chaine à boules (option).
(8) Vérifiez l'emballage du conditionneur et serrez bien le couvercle du réservoir, afin d'éviter des déversements accidentels.
(9) Ne pointez jamais la buse du pulvérisateur vers une autre personne.
(10) Avant de prendre du repos, gargarisez-vous la gorge et lavez vos mains et votre visage avec du savon.
(11) Si vous ne vous sentez pas bien physique, contactez immédiatement un medicine, et demandez un traitement Médical.

Deposez-vous régulierement.
1-015

Ne soulevez pas des objets trop lourds!

1-016
Faites attention au champ et à l'environnement!

1-017
Mettez you d'accord sur des codes gestuels!
1-018

1-024

Points importants pour le maniement de la machine

Utilisations

Pulvérisation de produits chimiques pour rizières, cultures et champs de legumes, fruitiers, mûriers et arbres.
Pulvérisation de solutions antiseptiques ou insecticides pour étables, enclos à volaille, et voirie urbaine.
Pulvérisation d'herbicides liquides.
Pulvérisation d'eau pour arrosage de différentes cultures, tels que legumes ou riz.
Nettoyage d'etables, d'enclos à volaille, de cultures agricoles et d'instruments agricoles.
Nettoyage de murs, etc., de batiments et protection de lignes electriques contre le sel.

ATTENTION

N'utilisez pas d'acides forts ou d'alcalis forts, de solvants chimiques ou de l'eau chaude. Ceci pourrait abimer votre pulverisateur où la pompe de pulverisation.

AVERTISSEMENT

• Si vous installez ce produit avec un moteur, renseignez-vous auprès d'un revendeur agreé MARUYAMA.
  Si you actionnez ce produit par une pouie en V et une couroie, n'oubiez sur tout pas d'inaller le couvercle de securié autour des pieces rotatives, ain que celles-ci ne peuvent pas etes touches, durant du travail d'entretien ou de contrôle. (Ne demontez jamais le couvercle lors du fonctionnement ou du contrôle de la machine. Si l'installation d'un couvercle n'est pas possible, il vous faudra prendre d'autres mesures. Par exemple une clôture autour de la machine en opération.)
  Assurez-vous que la machine est en arrêt complèt avant de commencer le travail d'entretien ou de réglage.

ATTENTION

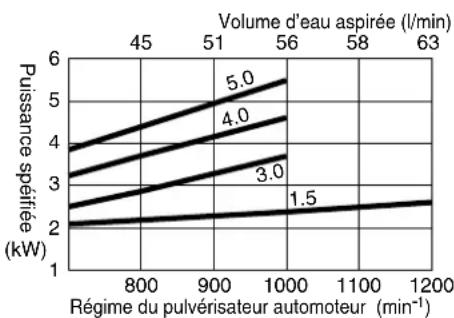

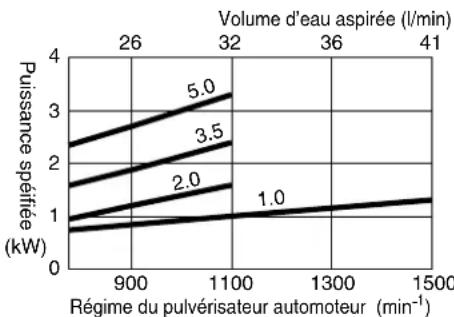

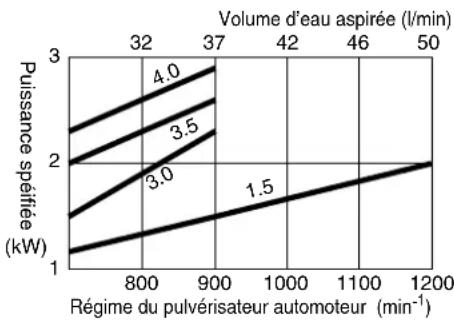

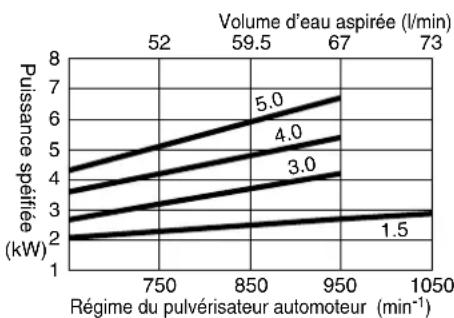

• Choisissez des pouilies et une de puissance à portée du régime (tr/min), qui s'accordent avec la pression et le volume d'eau spécifiés.
• Si vous excédez ces portées lors de l'usage, le pulverisateur automoteur pourrait être abimé, ou des accidents pourraient se produit.
• La sortie nominale du moteur doit être égale à ou plus haute que la puissance spécifique du pulverisateur automoteur. Si ceci n'est pas le cas, la performance sera moins que garantie.

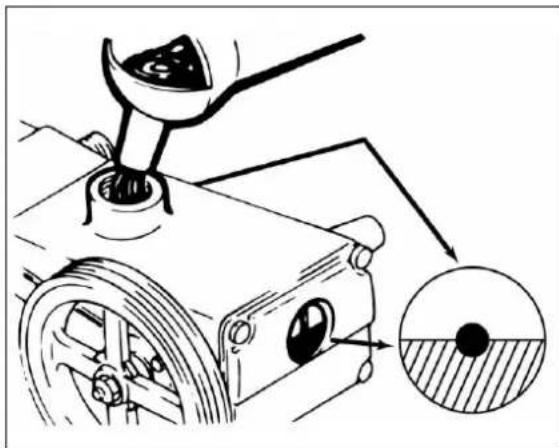

• Installéz la machine de telle façon que la jauge d'huile du pulverisateur automateur soit facilement accessible.

ATTENTION

• Pour attacher cette machine, utilisez des boulons avec la propre taille et les propres caractéristiques. Installez la machine avec soin. Si le pulverisateur automoteur ou le moteur n'est pas stablement installé, les vibrations pourrait avoir des conséquences négatives sur le fonctionnement de l'appareil.
• Choisissez des pouilies en V et une courroie de la bonne taille, conforme à la puissance spécifique. Utilisez toujours une poulie en V avec une ouverture de la bonne taille pour l'axe.
• Une poulie en V avec des mauvaises dimensions ou un mauvais creux peut causeur un accident, à la suite des vibrations créées.
• Le bout de l'axe doit se retirer légèrement de la surface de la pouie en V. Serrez bien le boulon et n'oubliez pas la rondelle. Utilisez la vis de réglage pour assurer.
• Installez la poulie en V sur le moteur, et la poulie en V sur le pulverisateur automoteur, en une ligne. Si la courroie n'est pas bien alignée, vue du haut, il y aura trop de force et la courroie sera endommagée ou dérapera.
• La courroie ne doit pas etre trop serree ou trop desserrree. Une courroie trop serree endommagera les paliers du moteur ou de la pompe. Une courroie pas assez serree, sera endommagee ou derapera. Une courroie pas assez serree, sera endommagee ou derapera.
  Si you utilisez deux courroies, ou plus, utilisez toujours le même genre et la memeaille.
• Quand vous remplacez les courroies, remplacez les toutes en même temps.

Tuyauterie

DANGER

• Utilisez le même genre et la même taille de tuyau et de buse attachée. Quand vous faites la connexion, n'oubliez pas de vérifier le joint et de faire un assemblage sur.
  Si la taille ou le genre de tuyau est inadéquat, si le joint est perdu ou est abimé, si la vis n'est pas bien serrée, le liquide chimique sortira par les côtes. Il est également possible que vous sériez exposé au produit chimique, si les joints d'assemblage sont trop serrés. Serrez la vis de façon ajustate.
• Avant de préparer le conditionnéur, contrôle l'appareil pour des fuites, avec de l'eau froide.

(Admission d'eau)

• Le diamètre standard du tuyau d'entrée d'eau est le même que le diamètre de l'orifice d'entrée. Si le tuyau d'entrée contient des soupapes ou des coudes de tuyauterie, utilisez un tuyau d'entrée d'eau avec un plus grand diamètre.

ATTENTION

Si le diamètre du tuyau d'entrée d'eau est trop petit, l'appareil fonctionnera moins bien, et pourrait même être endommagé.

La tete de la pompe d'entree doit etre placee a une distance de trois metres ou moins.

(Pulvérisation)

• Choisissez un tuyau de pulverisation qui supporte la pression appliqué par la pompe, ou plus élevé.

(Tuyau)

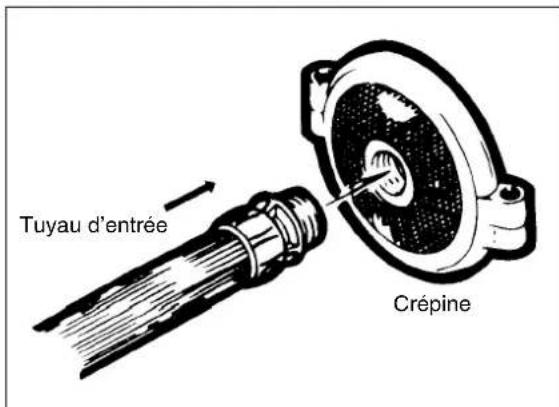

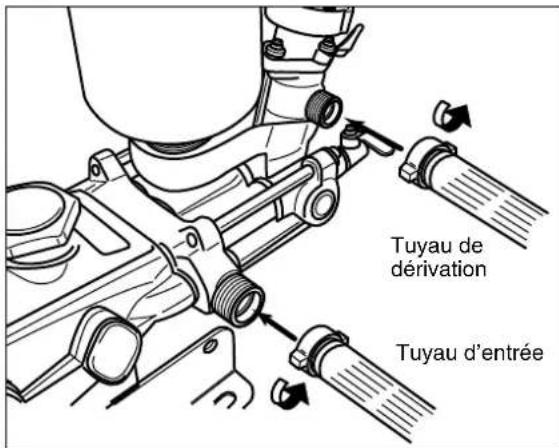

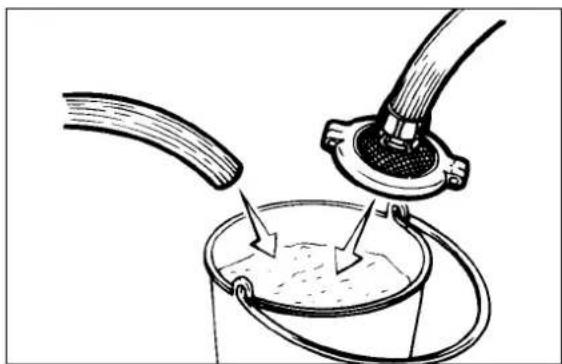

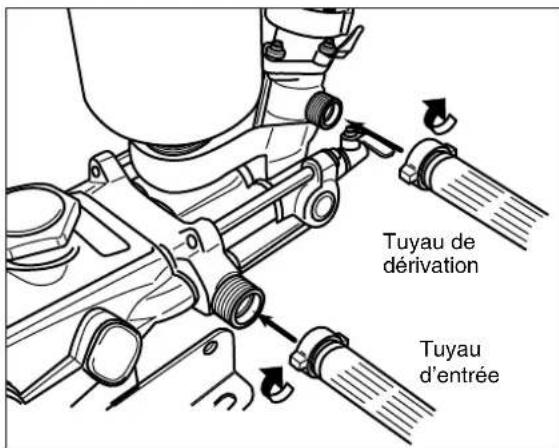

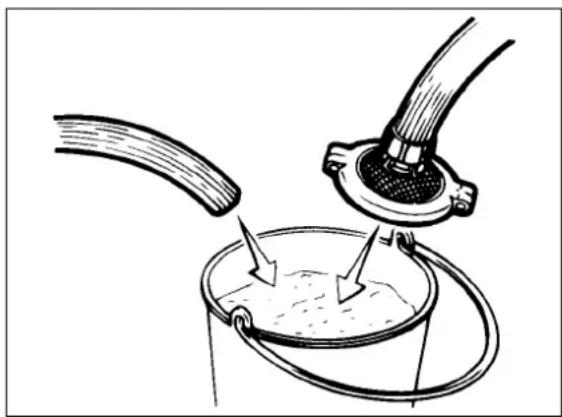

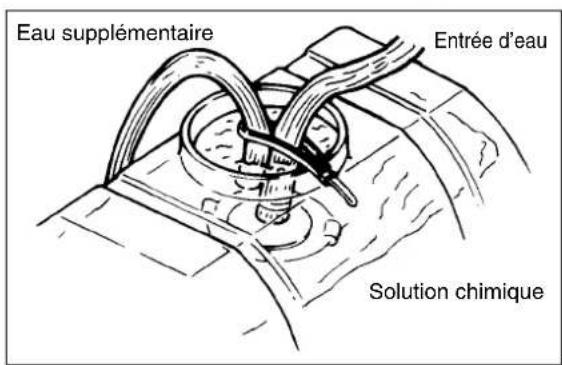

• Mettez le tuyau d'entrée d'eau et le tuyau de dérivation dans le réservoir avec soin, et attachez-les soignement avec un collier de serrage ou un autre système.

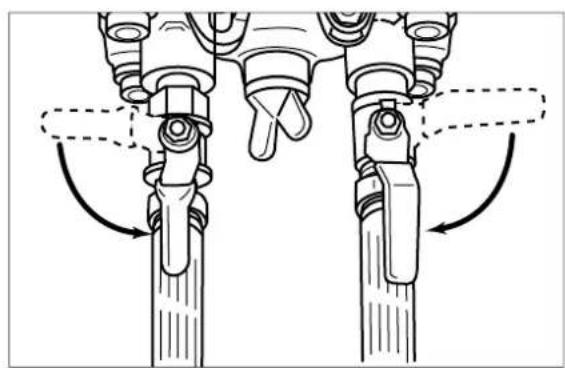

• Quand vous attachez le tuyau, vérifie les joints et les colliers de serrage.

AVERTISSEMENT

Raccordez le tuyau dérivation uniquement à l'orifice de dérivation. Si l'orifice de dérivation est fermé par une soupape, la machine peut être endommagée et vous risquez des blessures. N'installez jamais de soupape sur l'orifice de dérivation ou le tuyau de dérivation.

(Buse)

• Sélectionnez une buse qui assure environ 30% du volume de dérivation.

DANGER

• Si la buse appropriée (appropriée à la performance de la pompe) ou des pieces d'installation originales sont enlevées, ou si la buse n'est pas traité avec soin, la performance de la machine ne peut être garantie, et des problèmes pourraient seprésenter, avec des dégats à l'appareil ou des accidents.

ATTENTION

• Ne jamais pointer la buse du pulvérisateur vers une autre personne. Vous pourriez accidentellement arroser l'autre personne avec le produit chimique.

Utilisation avec un moteur

DANGER

• Le carburant est inflammable. Ne jamais utiliser la machine proche d'un feu ouvert.
• Ajoutez l'essence après l'arrêt du moteur et après que celui-ci est refroidi. Si vous gaspilles du carburant, nettoyez promptement.
• Quand vous procédez à du travail d'entretien ou quand vous ajoutez du carburant, assurez-vous qu'il n'y a pas de feu ouvert, tel qu'une cigarette, dans les environ.
• Quand vous avez fait le plein de carburant, entreposez le stock d'essence au moins 3 metres de l'appareil avant de mettre celui-ci en marche.
• Ne jamais ajouter trop de carburant, secouer la machine ou incliner la machine.

AVERTISSEMENT

• Les gaz d'échéancement de ce moteur nuisent à la santé. Ne laissez pas tourner le moteur dans une piece non ventilée, afin d'éviter un empoisonnement au CO. Faites attention de ne pas inhaler des gaz d'échéancement du moteur.

ATTENTION

• Quand le moteur est en marche et immédiatement après, il est très chaud. Ne touche jamais le tuyau ou le pot d'échévement, ou les dissipateurs thermiques du cylindre. Vous vous brulerez!
• Quand le moteur est en marche, le voltage dans le cable de bougie est très élevé. Ne touchez jamais la bougie ou le cable de la bougie

ATTENTION

Suivez toujours ces instructions et veuillez attentivement lore le mode d'emploi de cet apparéil. Lisez toutes les instructions du fabricant du moteur, et suivez-les.

Précautions après l'usage

(1) Pulverisez tout le liquide ou tout l'engrais, afin que vous vidiez bien le réservoir pour conditionneur.
(2) Assurez-vous qu'il ne reste pas de conditionneur dans la machine. Ceci pourrait cause de l'oxydation et des pannes.
(3) Otez tout le carburant avant d'entreposer la machine pour une période plus longue.
(4) Gargarisez-vous la gorge et lavez votre corps immédiatement après le travail avec des produits chimiques.
(5) Lavez les accessoires de protection et tous les vêtements que vous avez utilisé.
(6) Si une des pieces du pulvérisateur est endommagée, réparez-la, avant demettre l'appareil de côte. Utilisez toujours des pieces de rechanges originales et des pieces de renouvellement recommendées par MARUYAMA.
(7) Entreposez la machine dans un endroit sec et non poussiereux.

Lavez-vous après le travail!

2. Noms des pieces principales et des mécanismes de commande

Noms des pieces principales

Noms des pieces principales

Vérification des accessoires standards

Après avoir ouvert l'emballage, vérifie si tous les accessoires sont fournis. Si un des accessoires manque ou est endommagé, contactez un revendeur/agree MARUYAMA ou le magasin où vous avez acheté l'appareil. Vous pouvez trouver les dimensions et les quantités des accessoires dans la fiche technique sur la page 20.

Crépine pour l'entrée d'eau

Tyrap

Caracteristiques du produit

• Puisque la solution chimique circule toujours dans la même direction, la méthode d'entrée d'eau est légitime.
  Le cylindre a une longue durée d'utilisation puisqu'il a ete traite selon le processus ceramique MAC.
• La garniture du piston est faite d'un genre de caoutchouc résistant aux produits chimiques.

Fonctions des mécanismes de commande / jiquettes d'advertissement

(1) Couvercle de l'orifice de replissage d'huile:
(2) Etiquette d'advertissement

Avant demettre la machine en marche, ouvre ce couvercle et, si nécessaire, ajoutez de l'huile pour moteur a essence (SAE 10W-30, ou équivalent).

Assurez que cesétiquettes soient always propres et lisibles.
- Si l'étiquette est sale ou déchirée, remplacez la.
- Si la pierce avec l'étiquette d'avertissement est remplacede, n'oubliez pas de coller une nouvelle etiquette au meme endroit.

(3) Orifice de replissage d'huile pour barre de liaison

Avant demettre la machine en marche, ouvre ce couvercle et ajoutez environ 3 à 5 gouttes d'huile pour moteur a essence (SAE 10W-30, ou équivalent).

(4) Molette de réglage:

Pour ajuster la pression.

• Si vous tournez la molette dans le sens horaire, la pression augmentera.
• Si vous tournez la molette dans le sens antihoraire, la pression diminuera.

(5) Clapet à bille pour écoulement (clapet)

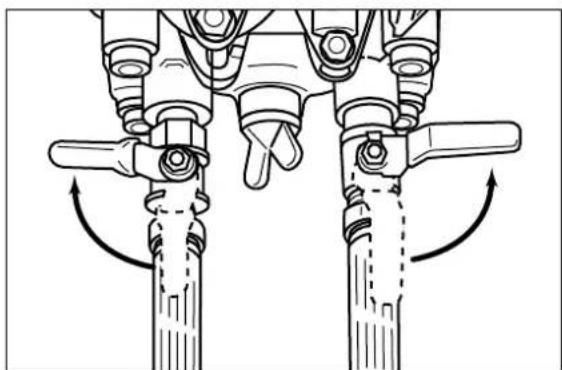

Pour raccorder le tuyau de pulverisation. Si le levier du robinet est tourné 90^ , le robinet s'ouvre.

(6) Bouchon de fermeture: Dévissez le bouchon de fermeture pour introduire l'eau.

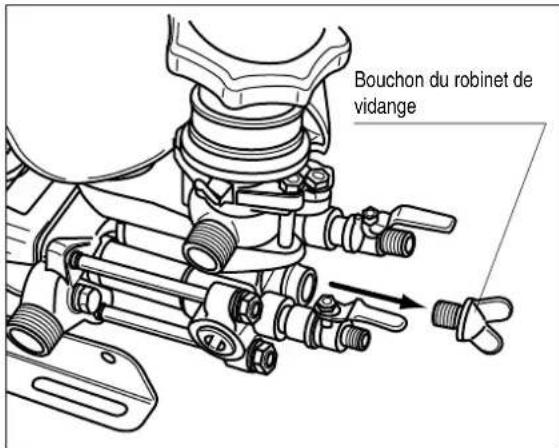

(7) Robinet de vidange: Ouvrez ce robinet pour vidanger. L'eau dans la pompe sera purgé.

(8) Etiquette:

Indique le numero de série.

3. Utilisation et fonctionnement

Préparation et contrôle - Pulpérisation

ATTENTION

Ce pulverisateur automoteur ne contient pas d'huile. Avant de mettre l'appareil en service, replisssez le réservoir d'huile.

• Verser de l'huile de moteur à essence (SAE 10W-30 ou équivalent) jusqu'àu niveau indiqué par le cercle rouge au centre de la pompe, ou jusqu'àu cercle rouge au centre de la jauge d'huile sur le cote de la pompe.
• Ajoutez environ 3 à 5 gouttes d'huile de moteur à essence (SAE 10W-30, ou équivalent) par les trois ouvertures de l'orifice de replissage d'huile à l'avant du carter moteur.

ATTENTION

Avant d'attacher le tuyau d'entrée et le tuyau de dérivation, n'oubliez pas de vérifier les joints. Une mauvaise connexion du tuyau d'entrée d'eau, en particulier, peut cause des vibrations ou un manque d'amnée d'eau, ce qui réduira significativement la durée de vie de la pompe.

• Attachez la crépine pour l'entrée d'eau. C'est un accessoire standard. (Si vous utilisez une piece non standard, veuilles contacter un revendeur agreé MARUYAMA.

Lorsque you mettez l'appareil en marche pour la premiere fois, faites un essai avec de I'eau, et non pas avec du conditionner, pour vérifier si tout marche bien.

ATTENTION

Si le pulverisateur automoteur a des problèmes, arrêtez votre essai et consultez la section «Dépannage et mesures pour le pulverisateur automoteur», sur les pages 17 et 18.

• Quand vous installez le tuyau dans le réserveir, veilliez à ce que la distance entre le réserveir du conditionnéur et la pompé d'entrée d'eau n'excède pas 3 metres.

！ ATTENTION

Un déplacement du tuyau d'entrée d'eau ou du tuyau de déivation peut être dangereux. Attachez-les biens avec le ruban fourni.

Veilliez à ce que la crépine se trouve bien sous l'eau.

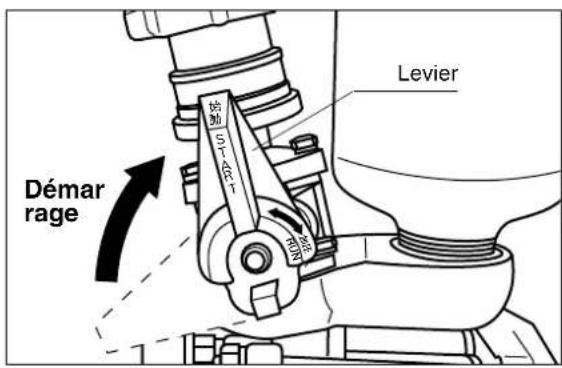

• Déplacez le levier pour le réglage de la pression vers la position 'Start', comme dans l'illustration.

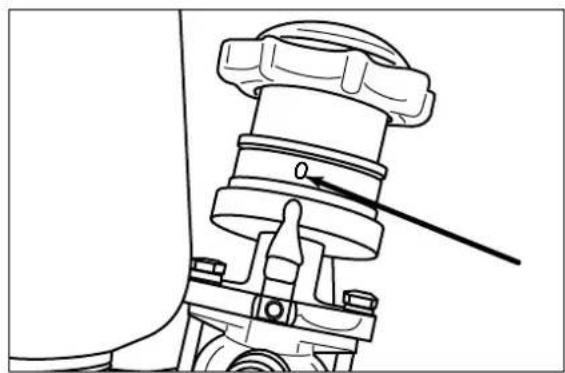

• Tournez la mollette pour le réglage de la pression jusqu'elle indicateur se trouve en face du zéro (« 0 »).

ATTENTION

Si vous démarrez l'appareil sous pression, la garniture du piston pourrait être endommagée, parce que l'appareil ne peut pas aspirer d'eau.

Fermez le clapet a bille pour I'ecoulement.

！ ATTENTION

Si I'entrée d'eau commence et le robinet n'est pas fermé, le conditionnéur peut s'échapper du robinet. N'oubliez pas de fermer le robinet.

• Au démarrage et durant l'utilisation, veilliez à ce que le couvercle de sécurité soit installé.

！ AVERTISSEMENT

Puisque les pieces rotatives peuvent cause des accidents, attacherez toujours le couvercle de sécurité pour les courroies. Si vous ne pouvez pas attacherce ce couvercle, prenez d'autres mesures, tel que la construction d'une clôture autour de la machine en opération.

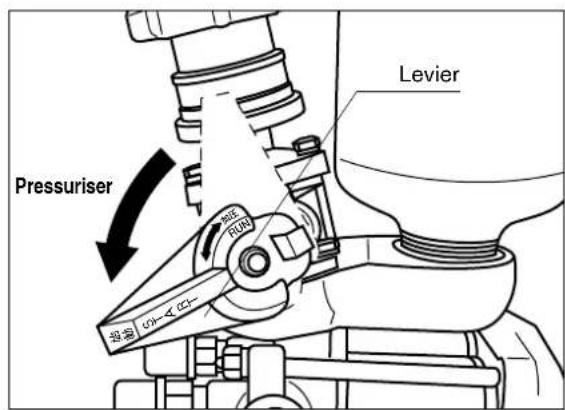

• Tournez le levier de la soupape de réglage de pression vers la position « Pressurize »

ATTENTION

• Poussez le levier de la soupape de réglage de pression jusqu'au bout. Si le levier n'est pas pousse jusqu'à la fin, le mecanisme interne de la soupape peut être endommagé.
  Assurez-vous que l'eau entre dans l'appareil. Si l'eau nerette pas, après environ une minute après le démarrage (moteur au ralenti), la garniture du piston sera abimée. Dans ce cas consultez la section « Dépannage et mesures pour le pulverisateur automoteur, » sur les pages 17 et 18, et repêze la procédure.

ATTENTION

Si la pression augmente tout à coup, lors d'une opération coopérative, une grande force secouera le manche de la buse, ce qui peut être dangereux. Avertissez toujours l'autre travailleur, avant d'ouvrir la soupape.

Arrêt

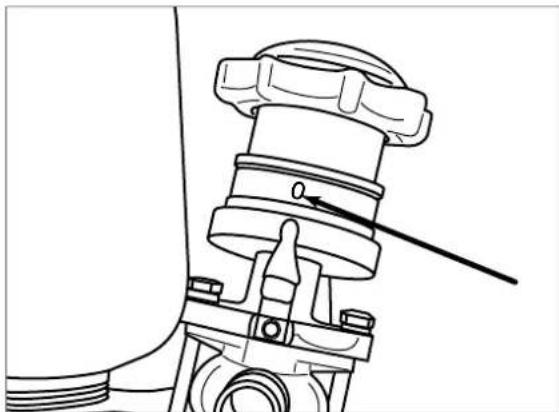

• Quand vous arrêtez la pompe, returnez la molette vers la position « 0, » et le levier vers la position « Start. » L'appareil utilise un ressort de compression, pour le réglage de la pression. Si le tuyau reste sous pression, le liquide qui se trouve dans le régulateur pourrait être déchargé quand le tuyau est détaché.

4. Nettoyage, entretien et entreprisesage

• Àpres l'utilisation de la machine, purgeze la solution chimique qui rested dans le réserveir et nettoyez la machine. De cette façon vous évitez des problèmes la prochaine fois que vous utiliserez la pompe.

ATTENTION

Pour-disposer de l'eau, après avoir nettoyé la machine, prenez des précautions pour ne pas polluer l'environnement. La même chose s'applique pour le conditionneur.

Pour le traitement du produit chimique, consultez attentivement le manuel d'instruction du produit.

• Détachez la buse du tuyau, sortez la crépine de l'eau, et faite tourner la machine au ralenti, avec le robinet de vidange ouvert, pour purger l'eau (mollette à « 0 » et levier à « Start »).

ATTENTION

Ne laissez pas la machine en marche au ralenti plus d'une minute, afin de ne pas la surchauffer.

• Si vous ne détachez pas le tuyau d'entrée d'eau et le tuyau de derivation, les joints pouraient être abimés et par conséquence vous pourriez avoir des problèmes. Détachez les tuyaux et gardez les pour la prochaine utilisation.
• Faites attention à ce que le reassert de compression de la molette de réglage ne reste pas sous pression. Pour la bonne pression, returnez la mollette à la position « 0 » et le levier à la position « Start.». Pour la bonne pression, returnez la mollette à la position « 0 » et le levier à la position « Start.
• Pour éviter des dégats par des températures audrssous de zéro, en hiver, assurez-vous que la machine ne contient plus d'eau. Il est particulièrement important d'ouvrir le robinet de vidange (voir l'illustration), de purger l'eau et de nettoyer l'appareil, de l'entreinir et de l'entreposer.

ATTENTION

Purger l'huile après avoir attendu qu'elle refroidisse.

• Vérifiez si la machine est complètement arrêté, avant de changer l'huile.

• Le premier changement d'huile doit avoir lieu après 50 heures d'usage. Ensuite changez l'huile toutes les 100 heures. Puisque l'huile déteriore, changez l'huile au moins une fois par an (SAE 10W-30 ou équivalent), même si la machine n'a pas été utilisée 50 ou 100 heures.

• Dans la section « Dépannage et mesures pour le pulverisateur automoteur, » vous trouvrez une liste des problèmes les plus fréquents et des avis pour la solution de ces problèmes. Si vous avez un problème, consultez la liste et prenez l'action appropriée. Si vous ne trouvez pas la cause du problème ou si vous avez des questions, consultez un revendeur/agréé MARUYAMA.

• Modèle

• Numéro de série
• Description du problème (Quelle action a creee quel probleme ?)

Détailliez ces'affaires.

La ou vous voyagez le symbole « © », consultez un revendeur agreé MARUYAMA, pour un réglage ou une réparation.

AVERTISSEMENT

Ne pas enlevez le couvercle de la mollette du régulateur de pression ou tournez la vis. La pression pourrait monter au-dessus du niveau de la pression spécifiée, l'appareil peut être abimé, et vous risquez des blessures. Ne touchez donc pas à ces pieces.

Problème		Cause Solution
(1)L'appareiln'absorbe pasd'eau oul'appareilabsorbe l'eaudifficlement	Transmission	La courroie dérape -Rajuster/remplacer
	Orifice d'entrée d'eau	L'orifice d'entrée est bouché par de la poussière ou autre matériel -NettoyerLe tuyau d'entrée d'eau est endommagé/tordu -Réparer/remplacerProblème avec le joint de l'orifice d'entrée d'eau -Réparer/remplacerProblème de connexion -Faîte une bonne connexionLe tuyau d'entrée d'eau est trop long -RemplacerLa tête de la pompe d'aspiration d'eau est trop grande -Placer un tête plus petite
	Entrée d'eau et pressurisation(cylindre)	Le robinet d'entrée d'eau/sortie d'eau est bouché par de la poussière ou bloqué -NettoyerProblème avec l'assemblage du robinet d'entrée d'eau/sortie d'eau -Démonter et rassemblier correctementLe robinet d'entrée d'eau/sortie d'eau est abimé ou usé -Corriger/remplacerLe ressort de la soupape d'écoulement est cassé -RemplacerLa garniture du piston est endommagée -RemplacerLe joint torique est endommagé -RemplacerLa garniture du joint est abimée Remplacer-
	Réglage de lapression	Le levier de la soupape de réglage de pression -Méttre le levier dansest dans la position 'Pressurize' La position 'Start'La soupape de réglage de pression ne réagit plus -Démoner/nettoyer
(2)Lapressionne montepas	Entrée d'eau etpressurisation	Le volume d'eau aspiré est trop petit Voir (1)
	Réglage de lapression	Le siège ou la bille de la soupape de réglage de pression est endommagé -RemplacerLe piston de la soupape de réglage de pression ne fonctionne pas -Rajuster/remplacerLe cylindre du ressort de la soupape de refoulement ne fonctionne pas -Réparer/remplacerLe ressort de la soupape de refoulement est endommagé/use -Remplacer
(3) La pression diminue quand la soupape de refoulement est ouverte	Buse	La buse est usée -RemplacerLe volume vaporisé est trop grand-Remplacer par une autre buse
	Pulvérisateur automateur	L'appareil n'aspire pas assez d'eau-Voir (1)
	Tuyau	Le tuyau de pulvérisation est trop long-Prendre un tuyau de laonne longueurLe diamètre du tuyau de pulvérisation est trop petit-Prendre un tuyau avec le bon diamètreFuite d'eau à la connexion du tuyau-Réparer/remplacer
(4) Le tuyau de pulvérisation vibre		La chambre à air est remplie d'eau-Ouvr le tuyau d'entrée pour admettre l'air (faire tourner au ralent, moins d'une minute)La soupape de réglage de pression ne fonctionne pas bien-Démoner/rajusterProblème avec l'entrée d'eau/pressurisation-Démoner/rajuster(bouché/desserré)La buse est bouchée Nettoyer
(5) Bruit		Le boulon de la poulie en V est desserré-Resserrer/remplacerLe boulon de la bielle est desserré ResserrerLe palier est usé Remplacer-Problème avec l'assemblage de la soupape de réglage de pression-RajusterAspiration d'air Vérifier
(6) Fuite de liquide/fuite d'huile		Le joint torique est endommagé RemplacerLa garniture du joint est abimée RemplacerLa bague d'étanchéité d'huile est endommagée-RemplacerProblème avec un serrage ou assemblage Démoner/rajuster

Révision après-vente

• Si vous rencontres un problème lors d'un contrôle, au démarrage ou durant l'utilisation, prenez tout de suite l'action appropriée. Consultez un revendeur/agréé MARUYAMA.
• Description du problème

Modèle
Numéro de série
Description du problème

Quelle action a creee quel probleme?

Détaillez ces'affaires.

• Pour utiliser ce produit en sécurité, un usage correct et un entretien régulier sont indispensablees. Demandez votre revendeur/agree MARUYAMA pour un contrôle et pour l'entretien.

Changement de la direction du robinet d'entrée d'eau supplémentaire

• Pour changer la direction de l'orifice de dérivation, il vous faudra un nouveau levier. Contactez votre revendeur/agréé MARUYAMA.
• N'attachez jamais une soupape ou un autre apparéil à l'orifice ou au tuyau de déivation. Ceci pourrait endommager la pompe.

Modification de la machine

AVERAGEMENT

Ne modifies jamais cette machine. Ceci est dangereux. Des modifications de la machine ou un usage non spécifique par le mode d'emploi, ne sont pas couverts par la garantie.

Fiche technique

Nom			MS315	MS415	MS515	MS615	MS655	MS755
Dimensions principales (mm) :Longueur x Largeur x Hauteur			415×242×298	415×242×361	449×271×359	510×312×397	510×312×417	551×312×417
Poids (sec) (kg.)			10.5	11	14.5	19	19	20
Performance Accessories	Régime (min-1)	Maximum	900	1100	900	850	1000	950
		Fourniture d'eau	1100	1500	1200	1100	1200	1050
	Volume d'entrée d'eau (litre/min.)	Maximum	26	32	37	47	56	67
		Fourniture d'eau	32	41	50	61	63	73
	Pression (MPa)	Maximum	5.0	5.0	4.0	5.0	5.0	5.0
		Fourniture d'eau	1.0	1.0	1.5	1.5	1.5	1.5
	Puisance spécifiée (kW)	Maximum	2.6	3.3	2.9	4.7	5.5	6.7
		Fourniture d'eau	1.0	1.3	2.0	2.6	2.6	2.9
Soupape de pulvérisation			G1/4, G3/8			G3/8×2
Genre de lubrifiant			SAE10W-30 ou SAE30 non-détergente
Volume de lubrifiant (litre)			0.6 1.15
Poulie en V (mm)			152 (A-2)		178 (A-2) 229 (B-2)
	Mode d'emploi		1
	Tuyau d'entrée d'eau		φ 19×3m		φ 25×3.6m
	Crépine d'entrée d'eau		30 maillage
	Tuyau d'entrée d'eau supplémentaire		φ 13×3m		φ 19×3.6m
	Ruban		350mm

* L'unité dans les diagrammes est MPa

MARUYAMA MFG. CO., LTD.

4-15, Uchikanda 3-chome, Chiyoda-ku, Tokyo TEL [phone] http://www.maruyama.co.jp
