Caractéristiques techniques	Réfrigérateur GRAM GASTRO K 2207 CSG A DL2D2D2D L2
Type d'appareil	Réfrigérateur professionnel
Capacité nette	220 litres
Classe énergétique	A
Dimensions (L x P x H)	600 x 600 x 1850 mm
Poids	75 kg
Température de fonctionnement	0°C à +10°C
Type de réfrigération	Réfrigération statique
Utilisation	Idéal pour la conservation des aliments dans les cuisines professionnelles
Entretien	Nettoyage régulier des surfaces intérieures et extérieures, vérification des joints de porte
Réparation	Service après-vente recommandé pour les réparations techniques
Sécurité	Conforme aux normes de sécurité en vigueur pour les appareils professionnels
Informations générales	Appareil conçu pour un usage intensif, garantie constructeur incluse

FOIRE AUX QUESTIONS - GASTRO K 2207 CSG A DL2D2D2D L2 GRAM

Pourquoi mon réfrigérateur GRAM GASTRO K 2207 CSG A ne refroidit-il pas correctement ?

Vérifiez que la température est correctement réglée. Assurez-vous également que les portes sont bien fermées et que le réfrigérateur n'est pas surchargé.

Comment puis-je nettoyer l'intérieur de mon réfrigérateur ?

Débranchez le réfrigérateur et utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer les surfaces intérieures. Évitez les produits chimiques agressifs.

Quel est le niveau sonore normal pour le réfrigérateur GRAM GASTRO K 2207 CSG A ?

Le niveau sonore normal se situe entre 40 et 45 décibels. Si votre appareil est plus bruyant, vérifiez si le réfrigérateur est bien de niveau et s'il y a des objets en contact avec le compresseur.

Que faire si je constate de l'eau au fond du réfrigérateur ?

Cela peut être dû à un bouchon dans le drain de condensation. Assurez-vous de vérifier et de nettoyer le drain pour éviter l'accumulation d'eau.

Comment régler la température de mon réfrigérateur ?

Consultez le panneau de contrôle à l'intérieur du réfrigérateur. Réglez la température souhaitée en utilisant les boutons appropriés. La température recommandée est de 4°C.

Le compresseur de mon réfrigérateur fonctionne en continu, est-ce normal ?

Un fonctionnement continu peut indiquer que la température ambiante est trop élevée ou que les portes sont mal fermées. Vérifiez également si le réfrigérateur est trop plein.

Comment puis-je réinitialiser mon réfrigérateur ?

Débranchez le réfrigérateur pendant environ 5 minutes, puis rebranchez-le. Cela peut aider à réinitialiser le système.

Comment puis-je empêcher les odeurs dans mon réfrigérateur ?

Nettoyez régulièrement l'intérieur et utilisez un réfrigérateur avec une bonne circulation d'air. Placez un ouvert de bicarbonate de soude pour absorber les odeurs.

Où puis-je trouver des pièces de rechange pour mon réfrigérateur ?

Les pièces de rechange peuvent être commandées via le site web du fabricant ou auprès des revendeurs agréés. Assurez-vous d'avoir le modèle exact pour commander la bonne pièce.

MODE D'EMPLOI GASTRO K 2207 CSG A DL2D2D2D L2 GRAM

FR - Table des matières

Domaine d'utilisation 72
Informations de sécurité 73
Installation de l'appareil 74
Optimiser la consommation d'énergie 76
Description generale du produit 76
Réfrigérant / GWP valeur 77
Classe climatique / de température 77
Branchements électriques 78
Utilisation ordinaire 79
Mise en marche 81
Réglage de la température 82
Codes des disfonctionnements sur I'ecran 82
Dépannage 83
Menuutilisateur 84
Verrouillage du clavier 86
Dégivrage 86
Eau de condensats 86
Panne de courant 87
Le nettoyage et l'entretien 87
Inversion de la porte 90
Joint d'etanchéité 91
Remisage à long terme 91
Entretien 92
Enlèvement 92
Déclaration de conformité CE 93

NL - Inhoud

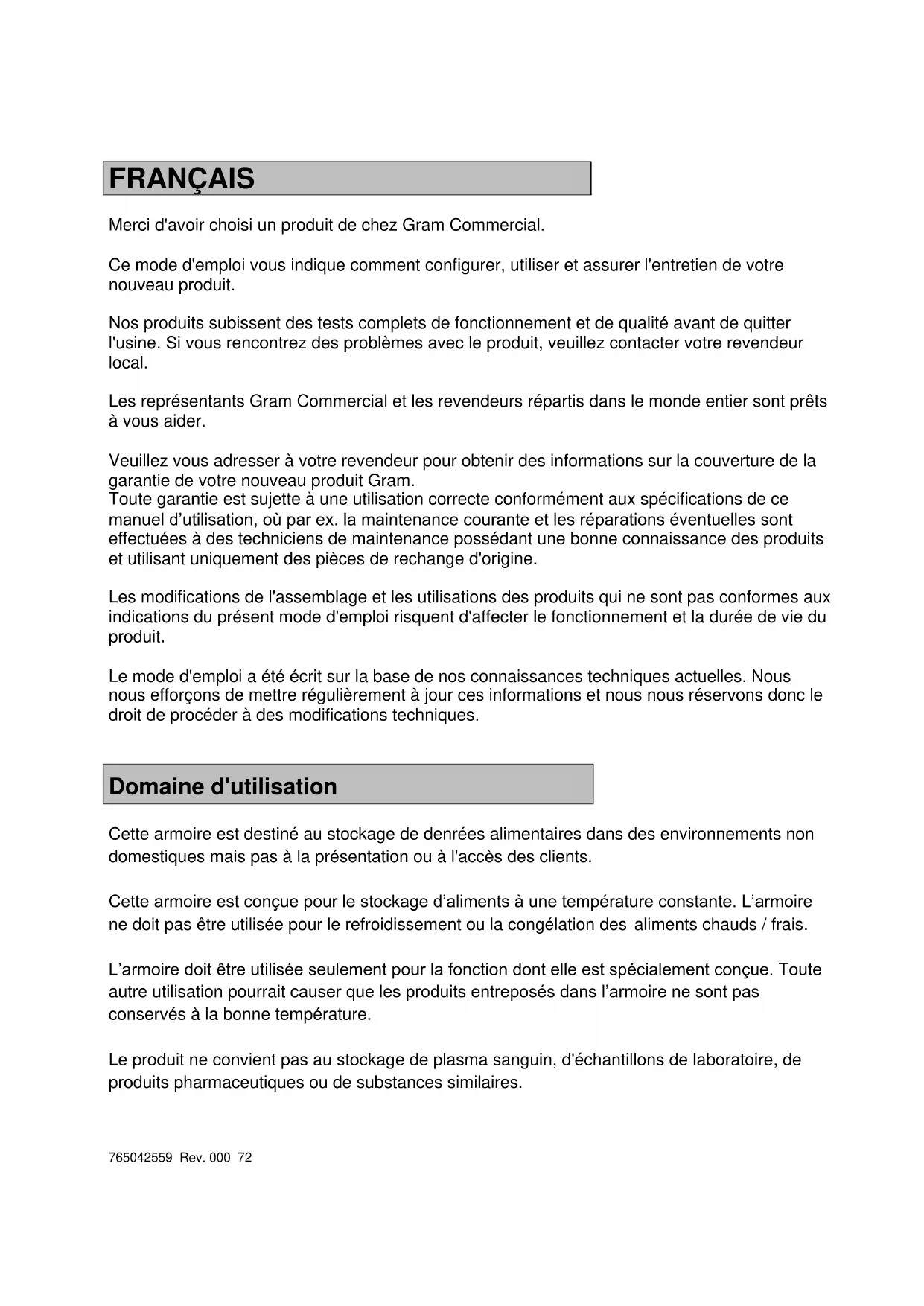

Merci d'avoir besoin un produit de chez Gram Commercial.

Ce mode d'emploi vous indique comment configurer, utiliser et assurer l'entretien de votre nouveau produit.

Nos produits subissant des tests complets de fonctionnement et de qualité avant de quitter l'usine. Si vous rencontres des problèmes avec le produit, veuilles contacter votre revendeur local.

Les représentants Gram Commercial et les revendeurs répartis dans le monde entier sont prêts à vous aider.

Veuillez vous adresser à votre revendeur pour obtenir des informations sur la couverture de la garantie de votre nouveau produit Gram.

Toute garantie est sujette à une utilisation correcte conformément aux specifications de ce manuel d'utilisation, ou par ex. la maintenance courante et les réparations eventuelles sont effectuees à des techniciens de maintenance possedant une bonne connaissance des produits et utilisant uniquement des pieces de rechange d'origine.

Les modifications de l'assemblage et les utilisations des produits qui ne sont pas conformes aux indications du present mode d'emploi risquent d'affector le fonctionnement et la durée de vie du produit.

Le mode d'emploi a eté escrit sur la base de nos connaissances techniques actuelles. Nous nous efforçons de mettre régulièrement à jour ces informations et nous nous réservons donc le droit de proceder à des modifications techniques.

Domaine d'utilisation

Cette armoire est destiné au stockage de denrées alimentaires dans des environnements non domestiques mais pas à la presentation ou à l'accès des clients.

Cette armoire est conçue pour le stockage d'aliments à une température constante. L'armoire ne doit pas été utilisé pour le refroidissement ou la congélation des alimentents chauds / frais.

L'armoire doit être utilisée seulement pour la fonction dont elle est spécialement conçue. Toute autre utilisation pourrait cause que les produits entreprises dans l'armoire ne sont pas conservés à la bonne température.

Le produit ne convient pas au stockage de plasma sanguin, d'échantillons de laboratoire, de produits pharmaceutiques ou de substances similaires.

Le fabricant ne sera pas tenu responsable des dommages causés par une utilisation inappropriée, incorrecte ou déraisonnable du produit.

Informations de sécurité

Informations importantes

Description de certains symboles utilisés dans ce manuel.

Mise en garde

Le non respect de ces consignes peut cause des accidents et des blessures graves.

Important You risquez d'endommager ou d'abimer l'appareil si ces consignes ne sont pas respectées.

Gram Commercial a pris toutes les précautions pour que ce produit respecte la sécurité.

Veuillez lire attentivement les consignes de sécurité suivantes.

Il est important que tous leurs qui doivent installer ou utiliser l'appareil puissant librement disposer duprésent mode d'emploi.

Les personnes qui n'ont ni l'expérience ni la formation requise pour utiliser convenablement ce produit ne doit pas utiliser celui-ci.

Nous recommendons en outre aux personnes ayant une déficience physique ou mentale de ne pas utiliser ce produit sans l'assistance dequelqu'un d'autre ou de ne l'utiliser qu'a condition d'avoir ete formees à l'utilisation de cet appareil par une personne responsable de leur sécurité.

Les enfants doivent être sous surveillance pour être surs qu'ils ne jouent pas avec l'appareil.

L'appareil possède des bouts pointus dans le compartment du compréseur et dans le compartment de conservation.

Ne transportez pas l'appareil sur un diable à sacs, car les risques de perte d'équilibre constituent un danger pour les personnes.

Ne tirez jamais sur le cable pour eteindre l'appareil ou si l'appareil doit etre deplacé.

Installation de l'appareil

Avant de déballer l'appareil, vérifie si l'emballage n'a pas été endommagé.

Si l'emballage a ete endommagé, verifiez si l'appareil n'est pas lui aussi endommagé. Si les dégats sont importants, contactez notre revendeur.

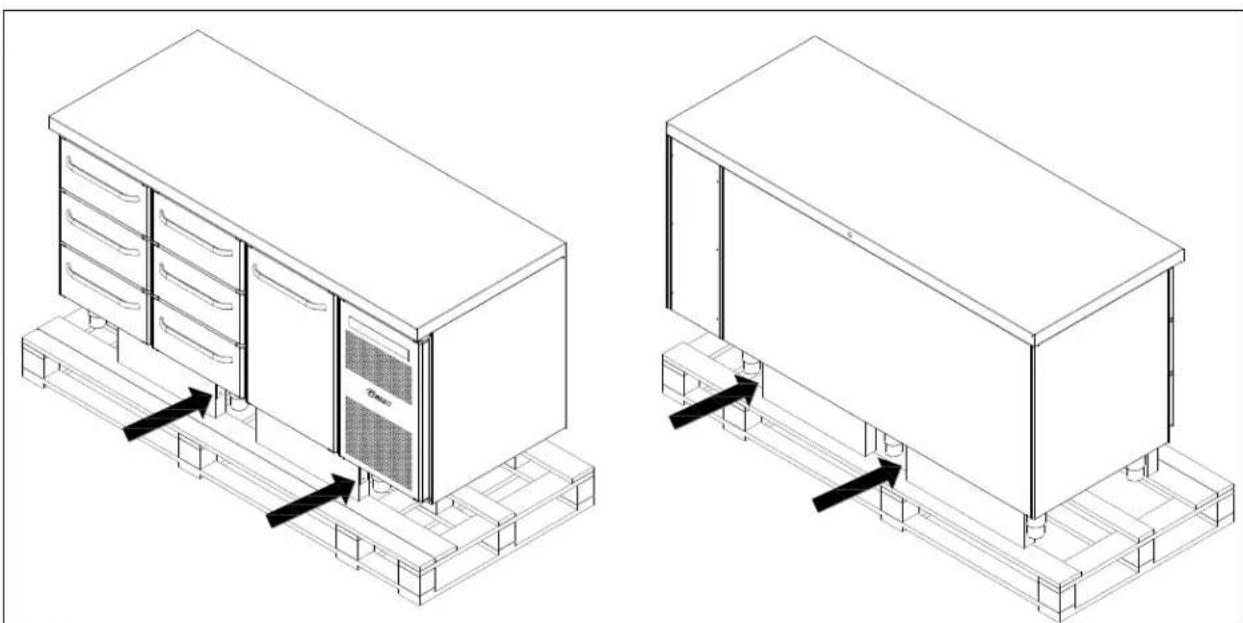

La palette de transport peut être retiree en devissant les vis et en retardant les garnitures qui fixent la palette au fond de l'appareil.

Pour cette tâche, il faut au moins deux personnes.

Fig. 1

Si l'armoire a eté transporte en position couchee, elle doit être laissée en position verticale au moins 2 heures avant d'être allumée car l'huile du compresseur doit avoir le temps de s'écouler dans le sens inverse.

Compte tenu du grand poids de l'appareil, le déplacement de l'armoire peut abîmer le sol.

Une installation correcte donne le fonctionnement le plus efficace.

Le réfrigerateur doit être place dans un lieu sec et correctement aéré.

Afin d'assurer un fonctionnement efficace, éviter une exposition directe au soleil ou la proximé de surfaces qui seraient sources de chaleur. Le réfrigerateur est construit de façon à pouvoir fonctionner dans une température ambiente allant jusqu'à +40°C.

Eviter l'installation en milieu très chargé en chlore/acid (piscine ou milieu de ce genre) à cause d'un danger de corrosion.

L'appareil et certaines parties de celui-ci sont équipées d'un film de protection qui doit être retiree avant toute utilisation.

Nettoyez l'appareil avec une solution légèrement savonneuse avant de l'utiliser.

L'assise du lieu d'installation doit etre plate et horizontale.

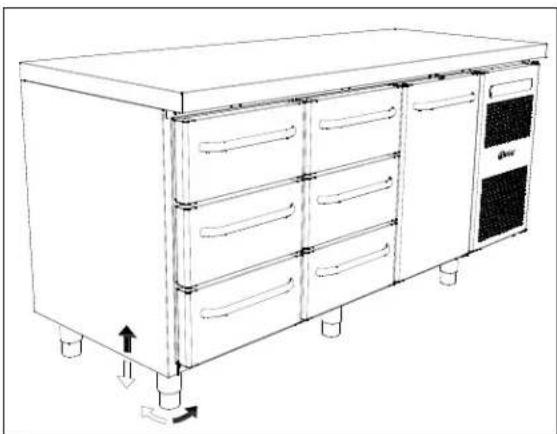

Si l'appareil a des pieds, positionnez-le bien droit à l'aide des pieds ajustables.

Fig. 2

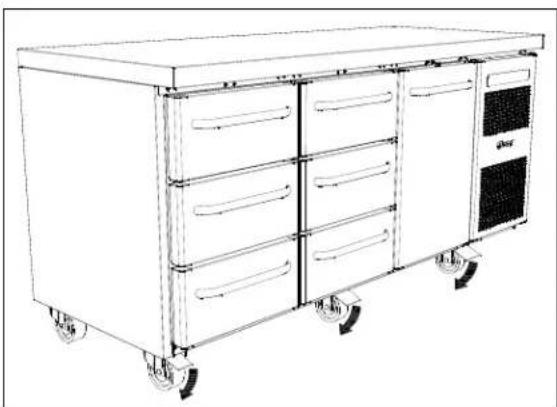

Si l'appareil est monté sur roues, enclenchez les dispositifs de verrouillage des deux roues une fois l'appareil en place. L'assise doit être plate et l'appareil ne doit pas être posé sur des grillés ou un cadre similaire.

Fig. 3

Optimiser la consommation d'énergie

• Une installation correcte donne le fonctionnement le plus efficace.
• Le réfrigérateur doit être place dans un lieu sec et correctement aéré.
• Afin d'assurer un fonctionnement efficace, éviter une exposition directe au soleil ou la proximité de surfaces qui seraient sources de chaleur. Le réfrigerateur est construit de façon à pouvoir fonctionner dans une température ambiente allant jusqu'à +40°C.
• Ne pas garder la porte ouverte trop longtemps.

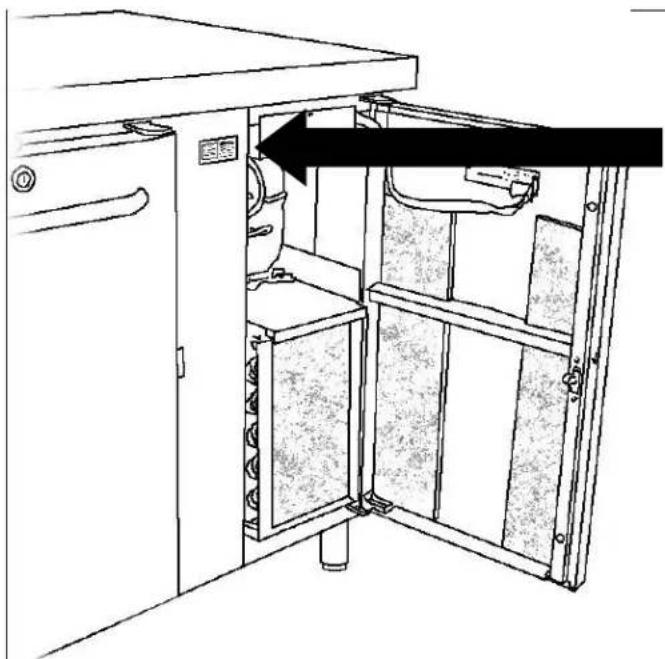

• Gardez le filtr de condenseur propre - à nettoyer au moins toutes les 2 semaines.
• Ne pas régler le point de consigne de température trop bas.

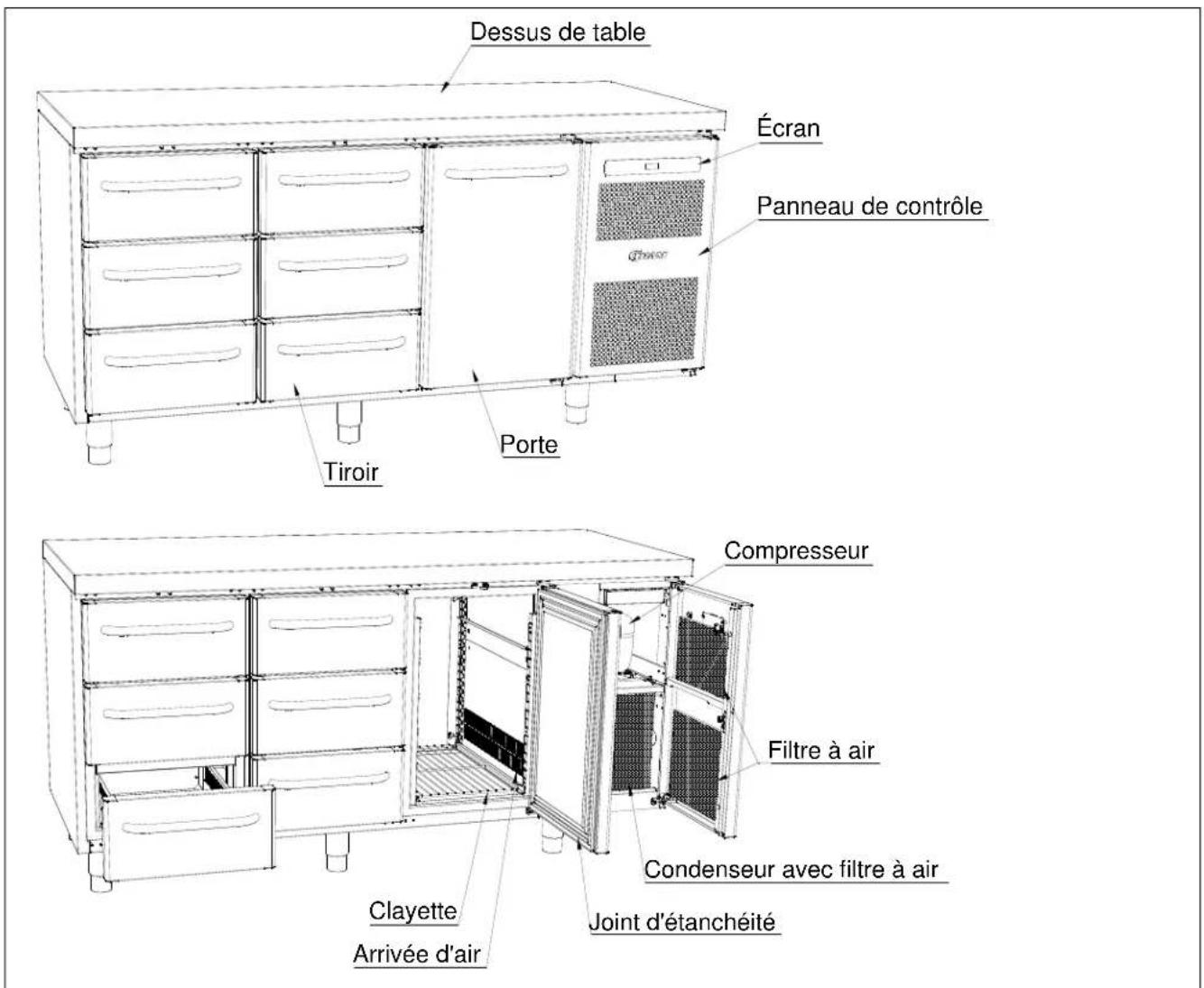

Description générale du produit

Fig.4

Réfrigérant / GWP valeur

Réfrigérateurs	Réfrigérant	Quantité kg	GWP	CO2 Équivalent t
K/M 1407	R290	0,097	3	0,00029
K/M 1807	R290	0,097	3	0,00029
K/M 2207	R290	0,097	3	0,00029
Congélateurs
F 1407	R290	0,050	3	0,000150
F 1807	R290	0,059	3	0,000177
F 2207	R290	0,060	3	0,000180

Classe climatique / de température

Les produits sont testés selon les classes de climat et de température suivantes. Des informations sur le climat et la classe de température du produit sont disponibles sur la plaque signalétique (voir fig.9)

Classe climatique
3	25°C / 60 % RH
4	30°C / 55 % RH
5	40°C / 40 % RH

Classe de température

L1

M1

Branchements électriques

L'appareil doit être branché par l'utilisateur lui-même. Lisez ce qui suit attentivement avant de procéder aux branchements.

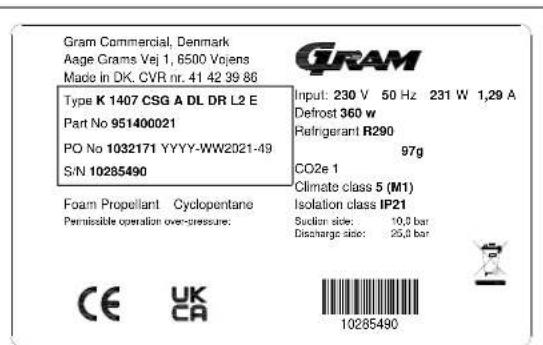

Ne branchez l'appareil qu'avac la tension indiquee sur la plaque d'identification du type (voir Fig. 9). N'utilisez que le cable detachable fourni pour la connexion a une prise murale.

N'utilise jamais de cable de rallonge pour l'appareil !

Si la prise murale dépasse la longueur du cable détachable fourni, veuilles contacter un electricien/agréé afin qu'il installe une nouvelle prise de courant murale qui soit à la portée du cable.

Si le produit est défectueux, il doit être examiné par un technicien agréé, ayant une connaissance suffisante du produit pendant la période de garantie, s'il s'agit d'un produit avec comprisseur intégré.

S'il s'agit d'un produit connecté à une unité de compresseur externe, il doit être examiné par l'entreprise qui a connecté le produit à l'unité.

En dehors de la période de garantie, il est conseilé d'utiliser le service conseillé par votre revendeur. Si ce n'est pas le cas, l'assistance d'un technicien agrée connaissant bien le produit est requise.

Coupez toujours le courant si vous constatéz des perturbations du fonctionnement ainsi que lors du nettoyage et lors de l'entretien de l'appareil.

La réparation de pieces électriques / techniques ne peut être effectue que par des techniciens agréés et connaissant bien le produit.

N'utilisez pas l'armoire avant que toutes les protections soient mise en place afin que les parties conductrices de courant ou rotatives ne puissant pas etre touchees.

L'armoire ne doit pas etre utiliser à l'extérieur.

Tenez compte de l'eventuel raccordement à la terre qui peut être exigée pour les alimentations électriques locales. La fiche de l'armoire et la prise de courant utilisées doivent être correctement raccordées à la terre. Contactez eventuèlement unElectricien agréé.

Si une réparation est effectuée sur les parties électriques, l'alimentation électrique doit impérativement être coupée. Il ne suffit pas d'éteindre l'appareil au niveau de la touche ON/OFF, car il yaurait toujours de la tension dans certains éléments électriques de l'appareil.

Utilisation ordinaire

Évitez d'obstruer le panneau de contrôle.

Veuillez faire attention à ne pas endommager le système de réfrigération ou les parties de celui-ci ou entourant celui-ci.

Dans des conditions de fonctionnement normal, certains composants électriques ou de réfrigération du compartment du compresseur peuvent atteindre des températures très haute et donc entraîner des risques de brûlures.

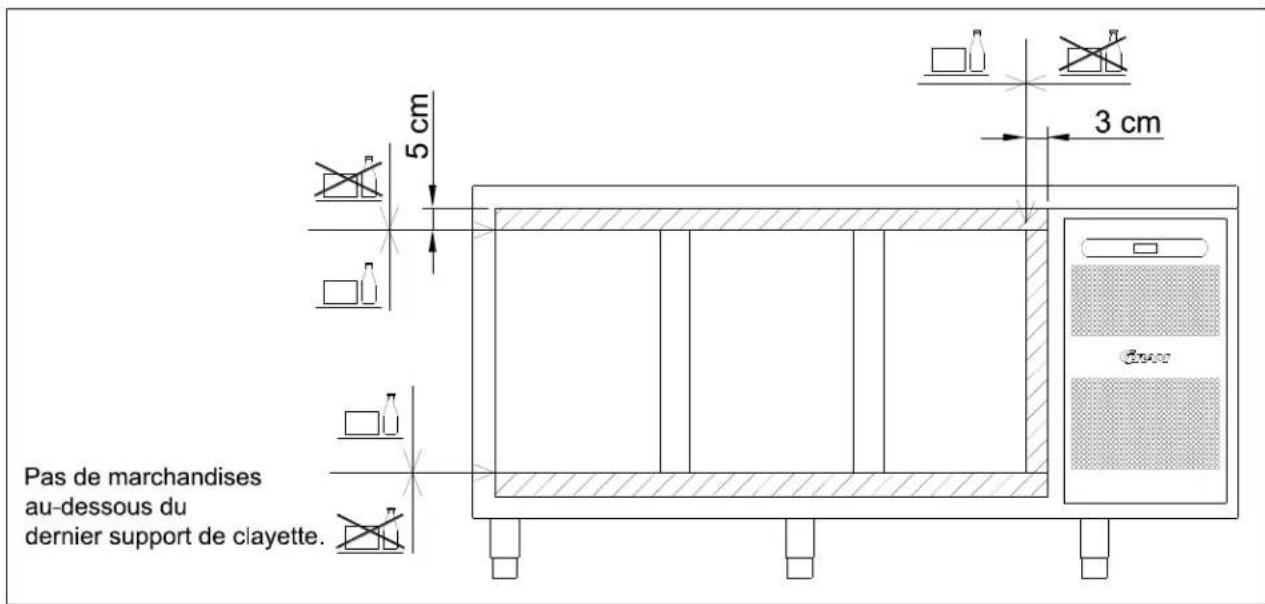

Pour assurer la bonne circulation nécessaire de l'air/ du froid placez pas de produits dans les zones indiquées (voir Fig. 5).

Emballez tous les produits qui ne sont pas déjà emballés et qui doivent être conservés dans l'armoire pour éviter de provoquer la corrosion des parties internes de l'armoire, notamment de l'évaporateur.

Modifier les paramètres du réglage par défaut de l'armoire peut entraîner un fonctionnement anormal et l' apparition de températures incorrectes qui peuvent abîmer ou endommager les produits stockés dans l'armoire.

Si I'armoire est eteinte, attendez au minimum 3 minutes avant de la rallumer. Ceci afin d'eviter d'endommager le compresseur.

Charge maximale de la clayette : 40 kg

Ne pas stocker de substances explosives telles que des aérosols avec un propulseur inflatable dans cet apparéil.

Notez que si des bouteilles en verre sont placees devant la sortie d'air, elles risquent de geler et d'éclater sous la pression de la glace.

N'encombrez pas la circulation de l'air en plaçant trop de produits sur les clayettes. Veuillez faisser un peu d'espace libre entre les produits de manière à permettre une bonne circulation de l'air.

Les alimentes humides et les produits dégageant une forte odeur, tels que le poisson ou les alimentes contenant du vinaigre doivent être placés dans des recipients hermétiquement fermés par un couvercle et couverts d'un film plastique. Vous risquez autrement d'obtenir des alimentes desschés ou de transmettre de mauvaises odeurs aux autres alimentes.

Les alimentes acides et de base doivent être recouverts, car ils peuvent accelerer la corrosion de l'évaporateur ou des autres pieces métalliques.

Fig.5

Mise en marche

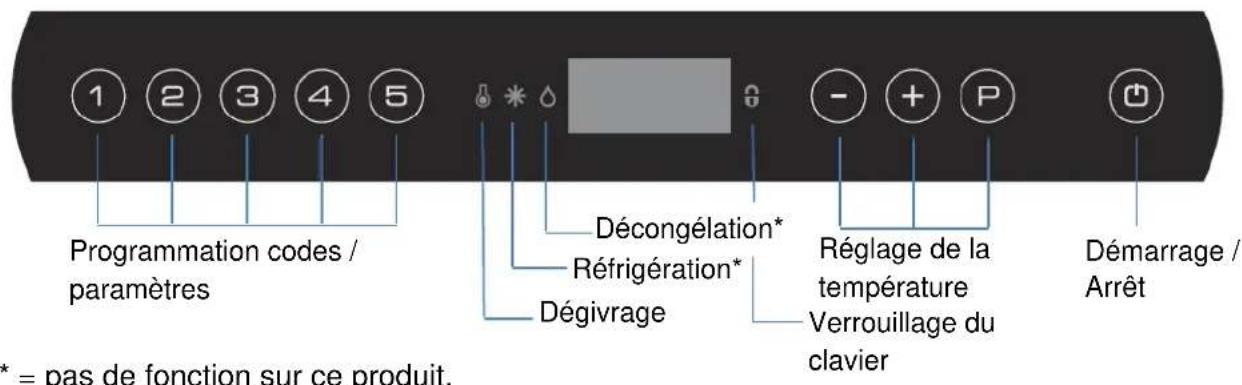

Afficheur :

Brancher l'appareil au niveau de la prise.

Appuyer sur la touche pour allumer l'appareil.

Lors du démarrage, la version du logiciel est indiquée, suivie de la variante de logiciel. La température de l'appareil est indiquée sur l'affichage lorsque le fonctionnement normal commence.

L'appareil commence par un dégivrage qui se termine peu après une fois que le système a effectué la vérification de système.

Pour annuler le dégivrage du début, appuyez sur et pendant plus de 3 secondes.
s'éteint.

Pour eteindre I'appareil, appuyer sur pendant plus de 3 secondes.

Raccourcis :

Combinaison de touches	Temps	Fonction
P + O	>3 secondes	Commencez et terminez le dégivrage manuel
O + 1	>5 secondes	Activez et désactivez le verrouillage du clavier
P	-	Affiche la température de consigne
P + 1	>3 secondes	Accès au menu utiliser et aux réglages d'alarme

Réglage de la température

Contrôle de la température :

Appuyez sur la touche pour voir sur qu'elle^P température l'appareil est réglé. La température s'affiche sur l'écran.

Réglage de la température :

Maintenez la touche enfoncée et appuyez en même temps sur ou

+

. À chaque pression sur bù sur , la température varie d'un degré. Lorsque l'écran affiche la température souhaïée, relâcher les touches, et le nouveau réglage estprogrammé.

Codes des disfonctionnements sur l'écran

Code d'affichage	Légende
A2	L'alarme supérieure locale LHL est ou a été activée.
A4	L'alarme supérieure externe EHL est ou a été activée.
F1	Erreur sur le capteur. Pendant ce temps, l'appareil va lui-même s'efforcer de maintainir la température programmée grâce à la mémoire de l'appareil. La stabilité de la température sera affectée.L'appareil a besoin d'un dépannage.
F2	Dysfonctionnement au niveau du capteur de l'évaporateur. L'armoire continuaùa fonctionner jusqu'à ce que le dysfonctionnement soit réparé.L'appareil a besoin d'un dépannage.
F3*	Dysfonctionnement au niveau du capteur du condenseur. L'armoire continuaùa fonctionner jusqu'à ce que le dysfonctionnement soit réparé.L'appareil a besoin d'un dépannage.
F7*	F7 indique que la température du condenseur est trop élevé. Il se peut que le condenseur soit bouché ou que la température environnante soit trop élevé. Si le condenseur ou le filtré à air sur le condensateur a besoin d'être nettoyé, débranchez l'appareil au niveau de la prise de courant.La meilleure façon de nettoyer le condenseur est d'utiliser une Brosse ou un aspirateur.Le filtré à air se démonte et peut éventuellesment être nettoyé dans la machine à laver à 50°C.Si la température environnante est trop élevé, la position de l'armoire peut être incorrecte et il vous faudra alors installer celle-ci dans un autre endroit plus frais. Un système d'aération peut éventuellesment permettre de résoudre le problème.Si vous ne parvenez pas à corriger l'erreur, contactez le service après-venture.

• Concerne uniquement les armoires avec compresseur intégré.

Acquittement de l'alarme :

Acquittement d'une alarme : appuyez sur P

Dépannage

Bruit :

• En cas de bruit anomal, faites appel à un dépanneur.
• Il est normal que le compresseur, le ventilateur du condenseur et le ventilateur de l'évaporateur produit des bruits. Certains modèles sont de plus équipés d'une pompe à condensat.
• Si le panneaux devant le compartment du compresseur vibrent, celui-ci est peut etre mal fermé. Fermez-le. En face du cote charnière, le panneau est equipope d'un languette qui s'integre au systeme de fermeture. Le systeme de fermeture peut se refermer par accident et la palette peut alors etre retiree a l'aide d'un outil.

Du givre et de la glace sur les parois intérieures, les produits et les étagères :

• L'humidité relative environnante est trop élevé.
• La porte est trop souvent ouverte.
• La porte est restée ouverte trop longtemps.
  Le joint d'etanchéité et abîme. Veuillez le contrôle.

Réfrigération mauvaise ou trop faible :

• La température environnante est trop élevé.
• La porte s'ouvre trop souvent et/ou est restée ouverte trop longtemps.
  La port est laissée ouverte.
  Le joint d'etanchéité et abîme.
• La température de consigne de l'armoire est trop élevé.
• De nombreux produits ont ete ranges sur les clayettes de l'armoire et ils bloquent eventuelflement la circulation de l'air.
• Le filtré à air du condensateur est encrassé.
• Des produits chauds ont été insérés dans l'armoire.
• Le dégivrage est peut être activé dans l'armoire. Le dégivrage entraînera toujours une légarement augmentation de la température, mais de courte durée.

Certains des produits sont congelés :

• De nombreux produits ont ete rangés sur les clayettes de l'armoire et ils bloquent eventuelflement la circulation de l'air.
• La température de consigne de l'armoire est trop basse.
• Le ventilateur de l'évaporateur est peut-être défectueux.

Humidité autour de la porte :

L'humidité relative environnante est trop élevé.
- La porte n'a pas eté correctement fermée.
- Le joint d'étanchéité est abîné.

La consommation d'énergie de l'armoire est trop élevé :

• La température environnante est trop élevé.
• La porte reste ouverte trop souvent et/ou trop longtemps à chaque fois.
  La portee est laissée ouverte.
  Le joint d'etanchéité et abîme.
• Le point de consigne de l'armoire est reglé trop bas.
• De nombreux produits ont ete ranges sur les clayettes de l'armoire et ils bloquent eventuellement la circulation de l'air.
• Le filtré à air du condensateur est encrassé.
• Le stockage de produits encore chauds dans l'armoire est trop fréquent.
• L'armoire est placé à la lumière du soleil ou contre des apparciels de cuisine qui dégagent de la chaleur.
• Les réglages par défaut de l'armoire ont été modifiés.

Menu utiliseur

Ce chapitre presente notamment les réglages de l'alarme ainsi que le réglage de la réfrigération sèche et de la décongélation.

Le réglage de la réfrigération sèche ne concerne que les équipements équipés d'un système de réfrigération sèche.

Le réglage de la décongénation ne concerne que les apparciels équipés d'un système de décongénation. Réglez la température entre +2^ et +8^ pour régler la fonction de décongénation.

Le système d'alarme compte deux parties. L'un des systèmes d'alarme ne déclenché que des alarmes localement. Ce qui signifie que les codes d'erreur s'affichent uniquement sur l'écran. L'autre système d'alarme déclenché les alarmes de l'écran et active également la sortie d'alarme sans potentiel. Chaque système d'alarme travaille indépendamment l'un de l'autre.

Si vous souhaitez modifier quelques chose dans les réglages, il suffit d'entrée dans le menu en appuyant surpendant plus de 3 secondes. Les valeurs sont replacées par les touches + ou - . Le nouveau réglage est enregistré en appuyant sur la touche P. Quittez le menu avec.

Accès au menu P + 1 →I	↓	→I
Réglage de l'alarme local	LAL	LhL	°C	Réglage des valeurs limites de l'alarme supérieur. Si l'alarme se déclenché, l'affichage indique : A2
		Lhd	min.	Délai pour la valeur limite de l'alarme supérieur.
		BU	On/off	Activation de l'alarme acoustique. L'alarme se déclenché avec les alarmes A1, A2. (1=on / 0=off)
Réglage de l'alarme externe	EAL	EHL	°C	Réglage des valeurs limites de l'alarme supérieur. Si l'alarme se déclenché, l'affichage indique : A3
		ELL	°C	Réglage des valeurs limites de l'alarme inférieur. Si l'alarme se déclenché, l'affichage indique : A4
		EHd	min.	Délai pour la valeur limite de l'alarme supérieur.
		ELd	min.	Délai pour la valeur limite de l'alarme inférieur.
Décalage de température(calibration de capteur)	CAL	CA	K	-5...+5 K
Seuils d'alarme d'escorte	ALL	FAS/ESC		Activation des seuils d'alarmes d'escorte.FAS=seuils clôturés / ESC = selon le point de consigne.
Nombre de dégivrages	dEF	4		Nombre de dégivrages par jour.

Verrouillage du clavier

Le clavier de la commande peut être verrouillé en appuyant en même temps sur pendant plus de 5 secondes. S'allume pour indiquer que le clavier est verrouillé tout en déclenchant un petit bip. A partir de là, il n'est pas possible de modifier le réglage de la température et autres. Le clavier se déverrouille de la même manière.

Dégivrage

Le dégivrage normal s'effectue automatiquement 4 fois par 24 heures. En cas d'utilisation intense de l'appareil (féquentes ouvertures et féquence permutation des marchandises), un dégivrage manuel peut s'avérer nécessaire.

Début du dégivrage manuel : appuyez en même temps sur perdant plus de 3 secondes.

Le dégivrage suivant se met en route automatique 6 heures plus tard. s'allume pour indiquer qu'un dégivrage est en cours.

Il est possible de modifier le nombre de dégivrages quotidiens. Voir le passage « Menu utiliser » pour le réglage.

Ne pas utiliser d'objet tranchant ou pointu pour dégivrer plus vite.

Eau de condensats

Tables avec comprisseur:

L'eau de dégivrage s'écoule par un tuyau jusqu'à un plateau place derrière le condensateur, où l'eau s'évapore grâce à la chaleur du condensateur.

Dans un environnement très humide ou lorsque la table est très sollicitée, il peut s'avérer nécessaire d'installer un corps de chauffe.

Tables reliées à un comprésur collectif:

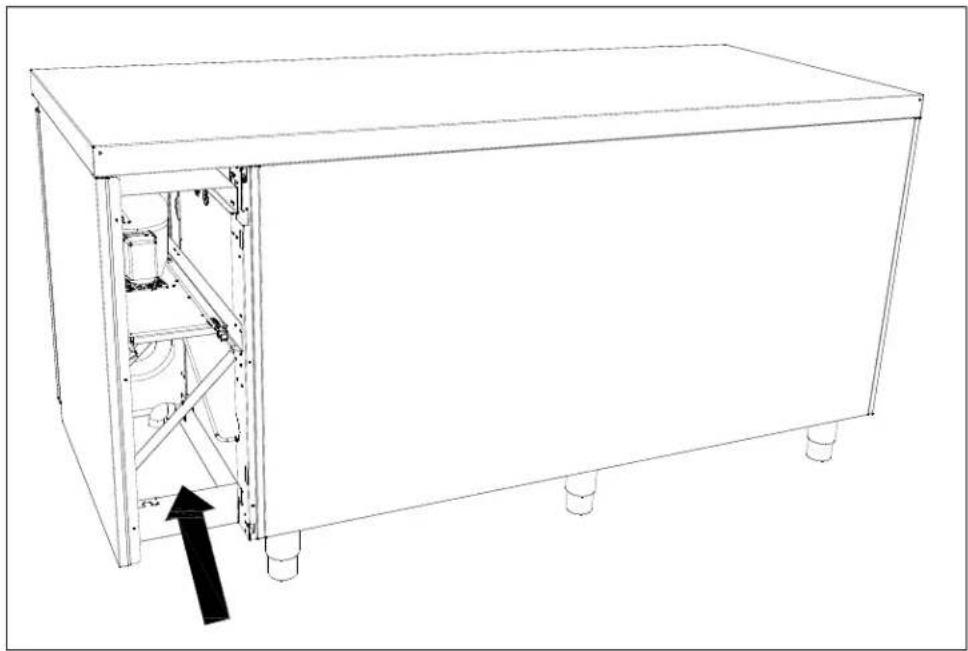

L'eau de dégivrage s'écoule par un tuyau jusqu'à un plateau place derrière le panneau de contrôle, où elle s'évapore grâce à un corps de chauffe.

Il est recommandé de nettoyer le bac de réévaporation au minimum une fois par an. N'oubliez pas de couper le courant de l'appareil avant de le nettoyer.

Veuillez ne pas endommager le tuyau de réévaporation et l'élement chauffant de la réévaporation lors du nettoyage.

Fig. 6

Panne de courant

En cas de panne de courant, la commande的记忆ise la température réglée et l'armoire redémarre lorsque le courant est rétabli.

Le nettoyage et l'entretien

Un nettoyage mal effectué entraînera un fonctionnement non optimal de l'armoire et causera eventuellesment des defaults de fonctionnement.

Avant le nettoyage, coupez toujours le courant sur la prise secteur.

Ne rincez pas l'armoire directement avec un jet d'eau ou un nettoyeur haute pression et l'utilisation de vapeur pour le nettoyage du produit n'est pas autorisée, car cela risquerait d'occasionner des courts-circuits, des dégradations et autres dysfonctionnements sur les parties électriques.

L'armoire ne supporte pas les déterments puissants, les produits chlorés, les composés chloriques, ou les liquides alcalins, car ils peuvent avoir des effets corrosifs sur les surfaces en acier inoxydable et sur le système de refroidissement interne.

Le compartment du compresseur et du condenseur doit être exempt de poussière et de salissures, pour cela l'utilisation d'un aspirateur et d'une Brosse dure est recommandée.

Les filtres du condenseur et ceux qui sont dans le panneau de contrôle peuvent se démonter et se nettoyer en lave-vaisselle à une température de 50^ max.

Notez eventuelflement le nettoyage du condenseur sur le planning de nettoyage.

Les surfaces extérieures de l'armoire peuvent etre nettoyees avec un pulverisateur de produit d'entretien pour acier inoxydable.

L'armoire doit être nettoyé à intervalles réguliers à l'intérieur comme à l'extérieur avec une solution faiblement savonneuse puis contrôle soigneusement avant la mise en marche.

Nettoyage de la table réfrigérante à tiroirs:

Lorsqu'un nettoyage du fond, des parois laterales et arrêté là où se trouvent des tiroirs s'avéré nécessaire, on peut démonter les tiroirs de la façon suivante:

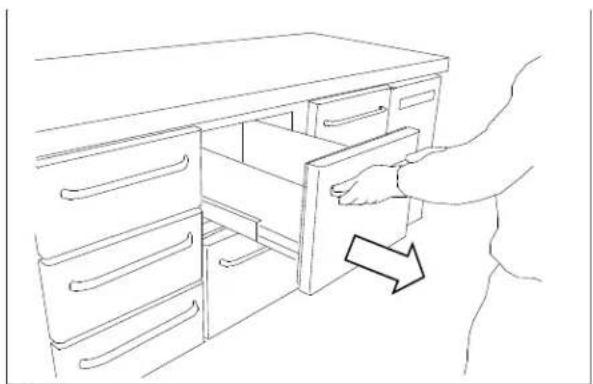

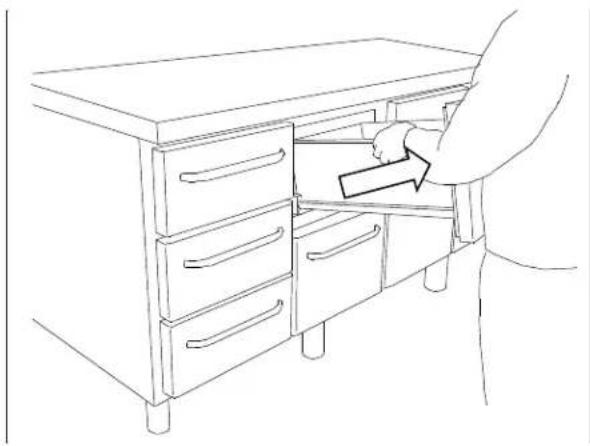

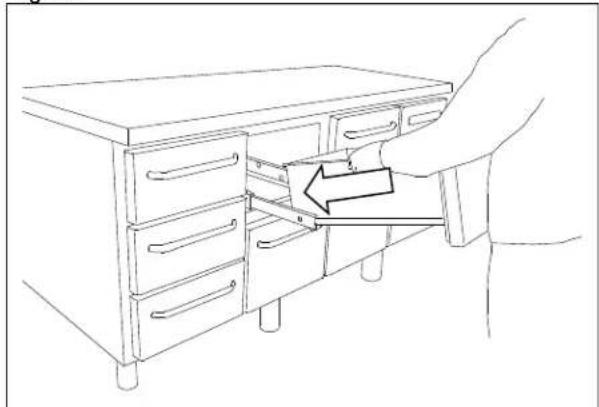

Tirer le tiroir. Le lever légèrement pour qu'il puisse sortir des glissières. (illustrations 7a, 7b, 7c)

Après le nettoyage, remonter le tiroir en le plaçant sur la roulette à l'extrémité de la glissière. Abaisser le tiroir jusqu'à la position horizontale pour pouvoir le pousser en position fermée. Le tiroir est ainsi remis en place.

Fig.7a

Fig.7b
Fig.7c

Inversion de la porte

La portepeut s'inverser en faisant passer les charnieres de la droite a la gauche et vice versa.

Pour inverser la porte, proceder comme suit:

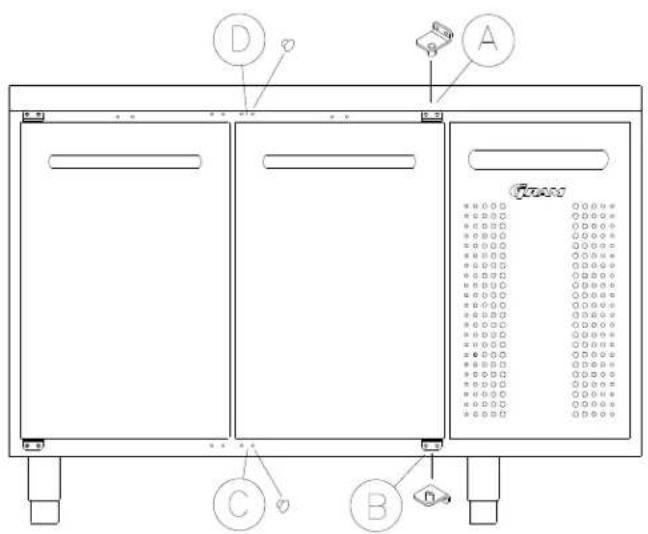

Fig.8

1. Demonter la charnière pos. A.
2. Enlever la porte.
3. Démonter la charnière pos. B.
4. Déplacer les caches de plastique du cabinet de la pos. D à la pos. A et de la pos. C à la pos. B.
5. De même, déplacer le cache plastique de la porte de la pos. D à la pos. A.
6. Monter la charnière de la pos. A en pos. C.
7. Installer la porte sur le gond en pos. C.
8. Monter Maintainant la charniere de la pos. B en pos. D et ajuster pour que la porte ferme hermetiquement. Ensuite, visser la charniere à fond.

Joint d'étanchéité

Cette partie explique l'importance du bon etat du joint d'étanchéité.

Les joints d'étanchéité sont une partie importante de l'armoire. Les joints d'étanchéité comportant des defaults réduisent l'étanchéité de l'armoire. L'étanchéité réduite peut entrainer un surplus d'humidity, l' apparition de givre à l'intérieur, de givre sur l'évaporateur (et donc une capacité de refroidissement réduite) et dans le pire des cas une plus faible durée de vie du système de refroidissement de l'appareil.

Il est donc très important de vérifier l'etat du joint d'étanchéité. Une inspection régulière est recommendée.

Le joint d'étanchéité doit être nettoyé régulièrement avec une solution faiblement savonneuse.

Si vous souhaitez remplaner un joint d'etanchete, veuillez contacter vos fournisseur.

Remisage à long terme

Si l'appareil est mis hors service et doit être préparé pour un remisage à long terme, effectuez un nettoyage complet de l'endetroit où vous rangez l'appareil, de la porte et des joints d'étanchéité avec de l'eau tiède savonnexe. Les résidus alimentaires peuvent en effet provoquer l' apparition de moisissure et de pourriture.

Entretien

Le système de refroidissement avec compresseur hermetiquement fermé ne demande aucune surveillance, seulement des soins de nettoyage. La couvercle qui se trouve sur le panneau peut être enlevé en tirant vers le haut.

Si l'effet de refroidissement est detectieux, vérifier d'abord si cela n'est pas du à une interruption au niveau de la prise ou au niveau des fusibles.

Si la cause de l'arrêt du refroidissement n'est pas reparable, veuillez s'adresser au fournisseur. Indiquer alors TYPE, PART NO et SER. NO de l'appareil. TYPE, N° de PART et N° de SÉR. se trouvent sur la plaque d'identification du type.

Emplacement de la plaque d'identification du type :

Fig.9

Enlèvement

Quand l'armoire est hors service et doit être enlevée, il faut procéder de manière responsable et correcte par rapport à l'environnement.

Se renseigner sur les règles concernant la mise au rebut. Il peut y avoir des exigences/conditions particulières devant être respectées.

Déclaration de conformité CE

Producteur Nom: Gram Commercial (CVR-nr. 41423986)

Adresse: Aage Grams Vej 1, 6500 Vojens

Produit Modèle:Gastro 1407/1807/2207

Gastro 1808/2408

Réfrigérant: R290

An: 2021

Directives Le produit est conforme à toutes de santé et de sécurité dans:

Le produit est pertinent dans le respect des autres directives suivantes:

Electromagnetic Compatibility Directive - 2014/30/EU

Conception de produits liés à l'énergie 2009/125/EF

Normes Les normes suivantes sont utilisées dans la mesure nécessaire pour se conformer aux directives pertinentes:

DS/EN 12100:2011

DS/EN 60335-1:2012

DS/EN 60335-2-89:2010

Personne Compagnie: Gram Commercial (CVR-nr. 41423986)

responsible du Adresse: Aage Grams Vej 1
