MODE D'EMPLOI ED651HSC1E SIEMENS

Indications générales ¡ Lisez attentivement cette notice. ¡ Seul un spécialiste agréé est autorisé à brancher l'appareil. ¡ Une installation, une ouverture de l'appa- reil, un raccordement ou un montage in- corrects annulent la validité de la garantie du produit. ¡ Avant toute intervention sur l'appareil, coupez l'alimentation électrique. ¡ Après l'installation, s'assurer que l'utilisa- teur n'a aucun accès aux pièces élec- triques. ¡ N'utilisez jamais cet appareil dans un ba- teau ou un véhicule. Installation en toute sécurité Respectez les consignes de sécurité lorsque vous installez cet appareil. La sécurité de l’appareil à l’usage est ga- rantie s’il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct de l'appareil sur le lieu où ce dernier est instal- lé. AVERTISSEMENT‒Danger: magnétisme! L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs car- diaques ou des pompes à insuline. ▶ Les personnes portant un implant électro- nique doivent donc respecter une dis- tance minimum de 10cm avec l’appareil. AVERTISSEMENT‒Risque de blessure! Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et pro- voquer des coupures. ▶ Portez des gants de protection. Les produits chimiques peuvent être dange- reux. Les recommandations des fabricants de produits chimiques doivent être respec- tées lors de la manipulation de produits chi- miques. ▶ Portez un équipement de protection. Conseils concernant le branchement électrique Respectez les conseils suivant pour pouvoir effec- tuer le branchement électrique de l'appareil en toute sécurité. ¡ Seul un spécialiste agréé ou un technicien de ser- vice spécialement formé est habilité à raccorder l'appareil. La personne doit être agréée conformé- ment aux réglementations locales du pays et de la compagnie d'électricité. ¡ Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation. ¡ Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte. Type de connexion ¡ Cet appareil est conforme à la classe de protec- tion 1. Par conséquent, utiliser l'appareil unique- ment avec une prise à conducteur de protection. Cordon d'alimentation Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil. ¡ Vous trouverez les valeurs de raccordement re- quises sur la plaque signalétique et sur le schéma de raccordement. ¡ Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cor- dons d'alimentation secteur jusqu'à 2,20 m de lon- gueur sont disponibles. Conseils concernant les meubles d'encastrement ¡ Vous pouvez installer la table à induction unique- ment via des tiroirs ou des fours à ventilation for- cée. Ne pas installer de réfrigérateur, de lave-vais- selle, de four non ventilé ou de lave-linge sous la table de cuisson. ¡ S'assurer que les meubles d'encastrement ré- sistent à la chaleur jusqu'au moins 90°C. Plan de travail Respecter les recommandations du fabricant du plan de travail. ¡ À plat, à l'horizontale, stable. ¡ Le plan de travail dans lequel vous intégrez l'ap- pareil doit pouvoir supporter une charge d'environ 60kg. ¡ Pour des plans de travail minces, utiliser un maté- riau de renforcement résistant à la chaleur et á l'humidité. ¡ Vérifier la planéité de la table de cuisson une fois qu'elle est montée. Hotte ¡ La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte. Préparation des meubles d'encastrement

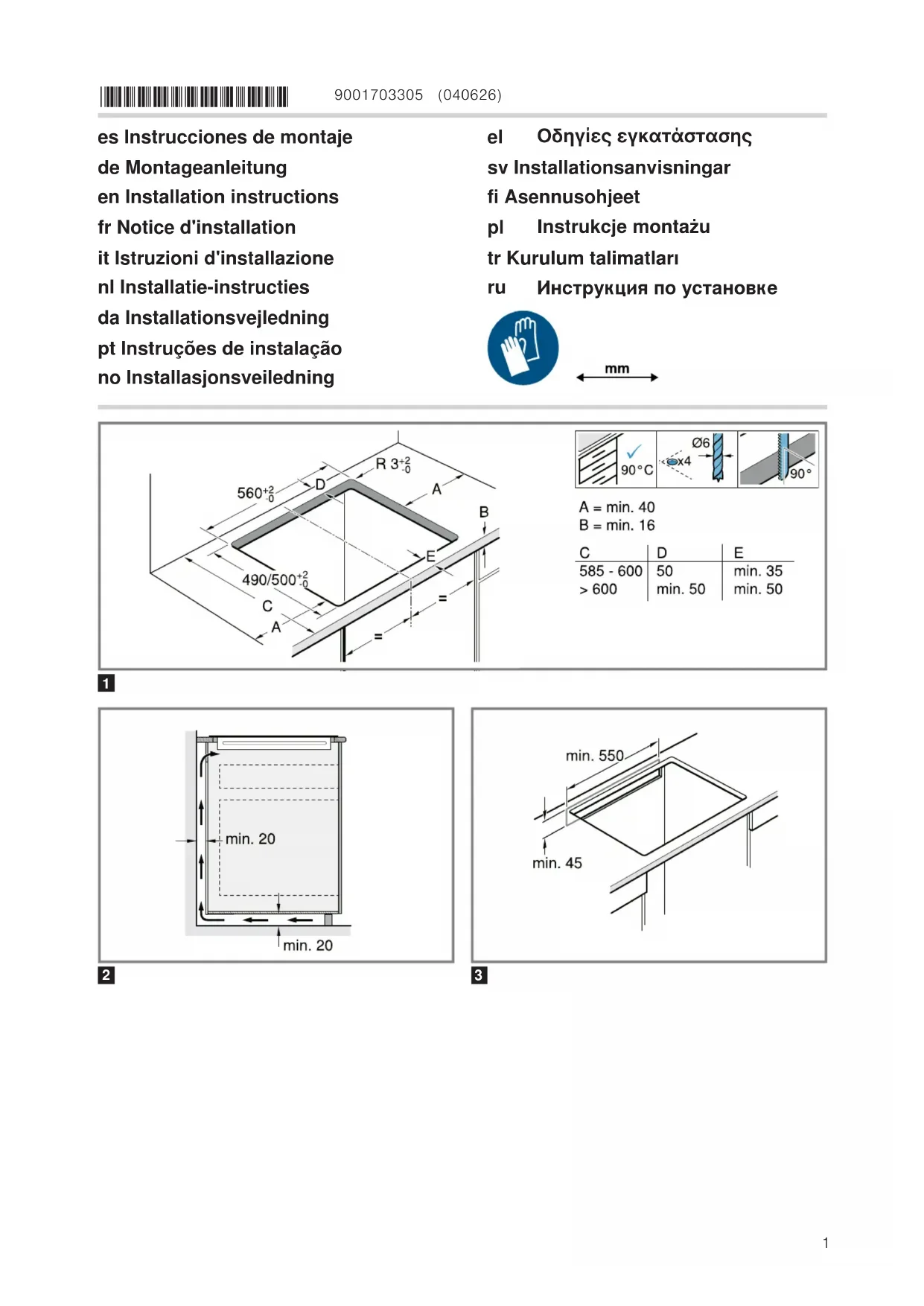

1. Marquer la découpe des meubles selon le croquis

de montage. ‒ Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90°.

2. Éliminer les copeaux après les travaux de dé-

3. Sceller les chants de découpe de façon thermo-

stable. Ventilation Afin de garantir un fonctionnement correct de l'appa- reil, la table de cuisson doit être suffisamment venti- lée. La ventilation dans la partie inférieure de l'appa- reil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du

meuble et la paroi de la cuisine.

2. Dégager une ouverture en haut à l'arrière du

3. Si la distance minimale de 20m n'est pas respec-

tée à l'arrière du meuble, créer une ouverture au fond.

4. Ne pas fermer le socle inférieur de façon hermé-

tique. Remarque:Si vous monter l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation adéquate de la table de cuis- son. Montage au-dessus d'un tiroir ¡ Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie su- périeure du tiroir doit être de 65mm.

Montage au-dessus d'un four ¡ Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30mm et la distance minimale entre le four et la table de cuisson doit être de 5mm. ¡ Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.

Poser le cordon d'alimentation dans la prise de raccordement Condition:Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon

ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

2. Soulevez le couvercle de la prise de raccorde-

ment à l'aide d'un tournevis.

3. Desserrez la vis de fixation et soulevez le collier

de serrage à l'aide d'un tournevis.

4. Effectuer le raccordement à la prise de raccorde-

– BN: marron – BU: bleu – GN/YE: jaune et vert – BK: noir – GY: gris Remarque:Lorsque vous effectuer le raccorde- ment selon le schéma de raccordement 2L/2N, il convient de modifier la disposition des ponts de façon correspondante au schéma de raccorde- ment.

5. Après le raccordement du câble, serrer les vis de

la prise de raccordement correctement.

6. Fixer le cordon d'alimentation avec le collier de

serrage et serrer les vis de fixation.

7. Placer les câbles dans la partie centrale de la

prise de raccordement. Fermez le couvercle de la prise de raccordement. Mise en place de la table de cuisson

1. Ajuster la table de cuisson dans la partie anté-

rieure de la niche d'encastrement.

2. Introduire la table de cuisson dans la découpe.

3. En présence de plans de travail carrelés, étan-

chéifier les joints du carrelage avec un joint en sili- cone. Remarque:Ne pliez pas ou ne coincez pas le câble de raccordement et tenez-le éloigné des arêtes cou- pantes et des éléments chauds. Branchement de l'appareil Condition:Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Procéder au raccordement uniquement selon le

– BN: marron – BU: bleu – GN/YE: jaune et vert – BK: noir – GY: gris Remarque:Selon le type de raccordement, vous devez modifier éventuellement les bornes fournies par l'usine. Pour ce faire, vous devez éventuelle- ment raccourcir les bornes et enlever la matière isolante pour utiliser une borne reliant deux câbles.

2. Vérifier l'état de fonctionnement : si l'affichage de

l'appareil , ou apparaît, cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique. Combinaisons spéciales Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

Démonter l’appareil ATTENTION! Les outils risquent endommager l'appareil. ▶ Ne jamais extraire l'appareil en faisant levier.

1. Débrancher l‘appareil du réseau électrique.

2. Faire sortir la table de cuisson en la poussant par
