GEBRUIKSAANWIJZING ED651HSC1E SIEMENS

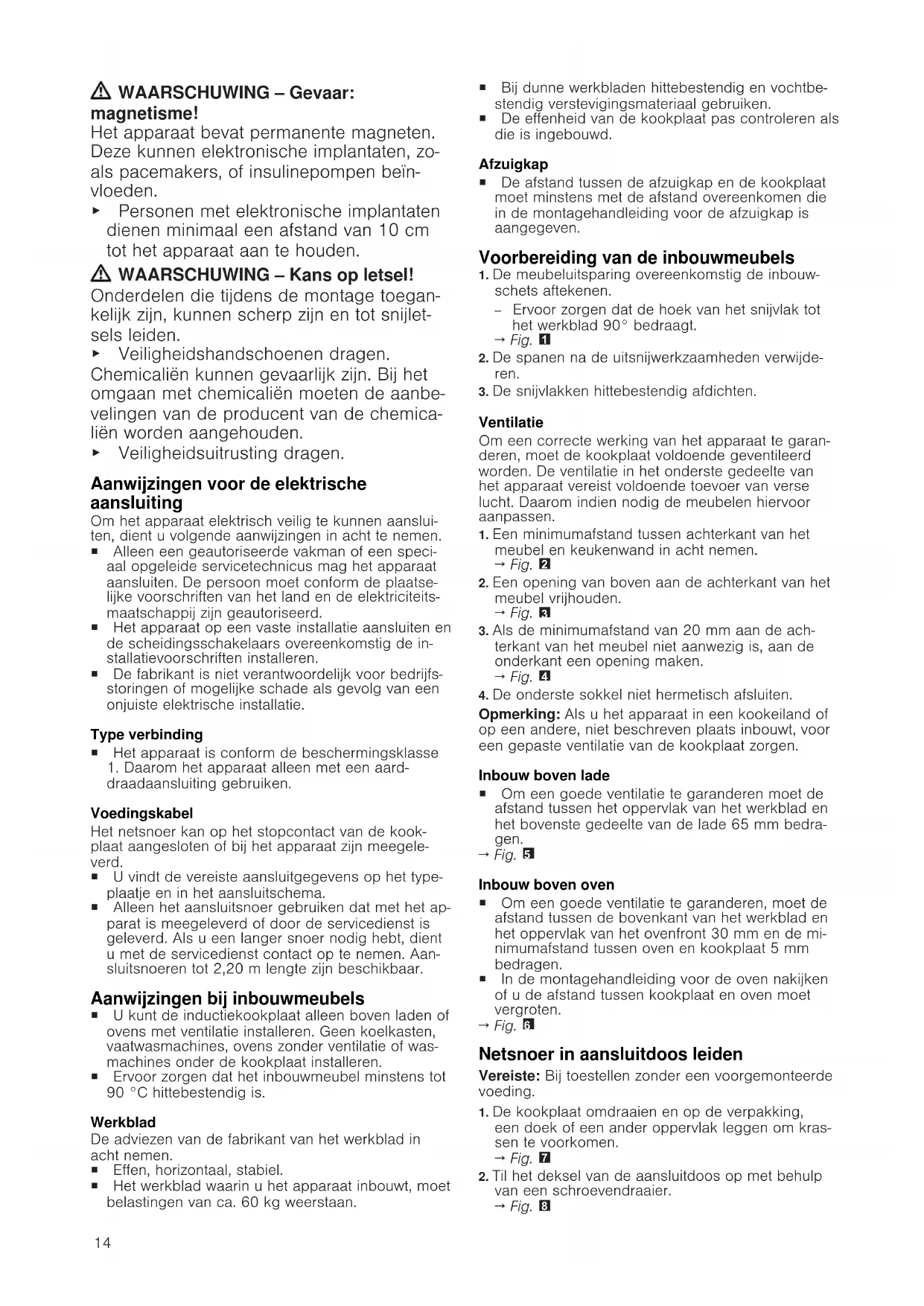

Algemene aanwijzingen ¡ Lees deze gebruiksaanwijzing zorgvuldig door. ¡ Alleen een geautoriseerde vakman mag het apparaat aansluiten. ¡ Een ondeskundige installatie, opening van het apparaat, verbinding of montage leidt tot het verlies van de geldigheid van de productgarantie. ¡ Sluit voor aanvang van alle werkzaamhe- den altijd de stroomtoevoer af. ¡ Na de installatie garanderen dat de ge- bruiker geen toegang tot de elektrische componenten heeft. ¡ Dit apparaat nooit in boten of voertuigen gebruiken. Veilige montage Neem bij het monteren van het apparaat de veiligheidsaanwijzingen in acht. Alleen bij een deskundige inbouw overeen- komstig de montagehandleiding is de veilig- heid bij het gebruik gegarandeerd. De in- stallateur is voor het perfect functioneren van het apparaat op de plaats van opstel- ling verantwoordelijk.14 WAARSCHUWING‒Gevaar: magnetisme! Het apparaat bevat permanente magneten. Deze kunnen elektronische implantaten, zo- als pacemakers, of insulinepompen beïn- vloeden. ▶ Personen met elektronische implantaten dienen minimaal een afstand van 10 cm tot het apparaat aan te houden. WAARSCHUWING‒Kans op letsel! Onderdelen die tijdens de montage toegan- kelijk zijn, kunnen scherp zijn en tot snijlet- sels leiden. ▶ Veiligheidshandschoenen dragen. Chemicaliën kunnen gevaarlijk zijn. Bij het omgaan met chemicaliën moeten de aanbe- velingen van de producent van de chemica- liën worden aangehouden. ▶ Veiligheidsuitrusting dragen. Aanwijzingen voor de elektrische aansluiting Om het apparaat elektrisch veilig te kunnen aanslui- ten, dient u volgende aanwijzingen in acht te nemen. ¡ Alleen een geautoriseerde vakman of een speci- aal opgeleide servicetechnicus mag het apparaat aansluiten. De persoon moet conform de plaatse- lijke voorschriften van het land en de elektriciteits- maatschappij zijn geautoriseerd. ¡ Het apparaat op een vaste installatie aansluiten en de scheidingsschakelaars overeenkomstig de in- stallatievoorschriften installeren. ¡ De fabrikant is niet verantwoordelijk voor bedrijfs- storingen of mogelijke schade als gevolg van een onjuiste elektrische installatie. Type verbinding ¡ Het apparaat is conform de beschermingsklasse

1. Daarom het apparaat alleen met een aard-

draadaansluiting gebruiken. Voedingskabel Het netsnoer kan op het stopcontact van de kook- plaat aangesloten of bij het apparaat zijn meegele- verd. ¡ U vindt de vereiste aansluitgegevens op het type- plaatje en in het aansluitschema. ¡ Alleen het aansluitsnoer gebruiken dat met het ap- parat is meegeleverd of door de servicedienst is geleverd. Als u een langer snoer nodig hebt, dient u met de servicedienst contact op te nemen. Aan- sluitsnoeren tot 2,20 m lengte zijn beschikbaar. Aanwijzingen bij inbouwmeubels ¡ U kunt de inductiekookplaat alleen boven laden of ovens met ventilatie installeren. Geen koelkasten, vaatwasmachines, ovens zonder ventilatie of was- machines onder de kookplaat installeren. ¡ Ervoor zorgen dat het inbouwmeubel minstens tot 90 °C hittebestendig is. Werkblad De adviezen van de fabrikant van het werkblad in acht nemen. ¡ Effen, horizontaal, stabiel. ¡ Het werkblad waarin u het apparaat inbouwt, moet belastingen van ca. 60 kg weerstaan. ¡ Bij dunne werkbladen hittebestendig en vochtbe- stendig verstevigingsmateriaal gebruiken. ¡ De effenheid van de kookplaat pas controleren als die is ingebouwd. Afzuigkap ¡ De afstand tussen de afzuigkap en de kookplaat moet minstens met de afstand overeenkomen die in de montagehandleiding voor de afzuigkap is aangegeven. Voorbereiding van de inbouwmeubels

1. De meubeluitsparing overeenkomstig de inbouw-

schets aftekenen. ‒ Ervoor zorgen dat de hoek van het snijvlak tot het werkblad 90° bedraagt.

2. De spanen na de uitsnijwerkzaamheden verwijde-

3. De snijvlakken hittebestendig afdichten.

Ventilatie Om een correcte werking van het apparaat te garan- deren, moet de kookplaat voldoende geventileerd worden. De ventilatie in het onderste gedeelte van het apparaat vereist voldoende toevoer van verse lucht. Daarom indien nodig de meubelen hiervoor aanpassen.

1. Een minimumafstand tussen achterkant van het

2. Een opening van boven aan de achterkant van het

3. Als de minimumafstand van 20 mm aan de ach-

terkant van het meubel niet aanwezig is, aan de onderkant een opening maken.

4. De onderste sokkel niet hermetisch afsluiten.

Opmerking:Als u het apparaat in een kookeiland of op een andere, niet beschreven plaats inbouwt, voor een gepaste ventilatie van de kookplaat zorgen. Inbouw boven lade ¡ Om een goede ventilatie te garanderen moet de afstand tussen het oppervlak van het werkblad en het bovenste gedeelte van de lade 65 mm bedra- gen.

Inbouw boven oven ¡ Om een goede ventilatie te garanderen, moet de afstand tussen de bovenkant van het werkblad en het oppervlak van het ovenfront 30 mm en de mi- nimumafstand tussen oven en kookplaat 5 mm bedragen. ¡ In de montagehandleiding voor de oven nakijken of u de afstand tussen kookplaat en oven moet vergroten.

Netsnoer in aansluitdoos leiden Vereiste:Bij toestellen zonder een voorgemonteerde voeding.

1. De kookplaat omdraaien en op de verpakking,

een doek of een ander oppervlak leggen om kras- sen te voorkomen.

2. Til het deksel van de aansluitdoos op met behulp

van een schroevendraaier.

klem op met behulp van een schroevendraaier.

4. Alleen conform de afbeelding op de aansluitdoos

– BN: Bruin – BU: Blauw – GN/YE: Geel en groen – BK: Zwart – GY: Grijs Opmerking:Als u de aansluiting overeenkomstig het aansluitdiagram 2L/2N uitvoert, de positie van de bruggen overeenkomstig het diagram wijzigen.

5. Na de snoeraansluiting de schroeven aan de aan-

sluitdoos correct aantrekken.

6. Het netsnoer met de slangklem bevestigen en de

bevestigingsschroef aantrekken.

7. De snoeren in het middelste gedeelte van de aan-

sluitdoos leiden. Sluit het deksel van de contact- doos. Kookplaat inbrengen

1. De kookplaat in het voorste deel van de inbouwnis

2. De kookplaat in de uitsparing plaatsen.

3. Bij betegelde werkbladen de voegen van de te-

gels afdichten met siliconenrubber. Opmerking:Het aansluitsnoer niet knikken of in- klemmen en uit de buurt van scherpe randen en he- te delen houden. Apparaat aansluiten Vereiste:De aansluitgegevens op het typeplaatje in acht nemen.

1. Uitsluitend aansluiten volgens het aansluitschema:

– BN: Bruin – BU: Blauw – GN/YE: Geel en groen – BK: Zwart – GY: Grijs Opmerking:Afhankelijk van het aansluittype moet u eventueel de positie van de af fabriek geleverde klemmen veranderen. Hiervoor moet u eventueel de klemmen inkorten en de isolatie verwijderen om een klem te plaatsen die twee snoeren ver- bindt.

2. Gebruiksgereedheid controleren: als in de indica-

tie van het apparaat , of verschijnt, is het apparaat niet correct aangesloten. Het appa- raat van de stroomvoorziening loskoppelen en de aansluiting van de stroomkabel op het stroomnet controleren. Speciale combinaties Als u de kookplaat boven een oven van een ander merk inbouwt, een tussenschot van hout gebruiken.

Apparaat demonteren LET OP! Gereedschappen kunnen het apparaat beschadigen. ▶ Verwijder het apparaat niet van bovenaf middels hefboomwerking.

1. Haal de stekker van het apparaat uit het stopcon-

2. De kookplaat van onderaf naar buiten drukken.
