MODE D'EMPLOI PEX4S553S StarTech.com

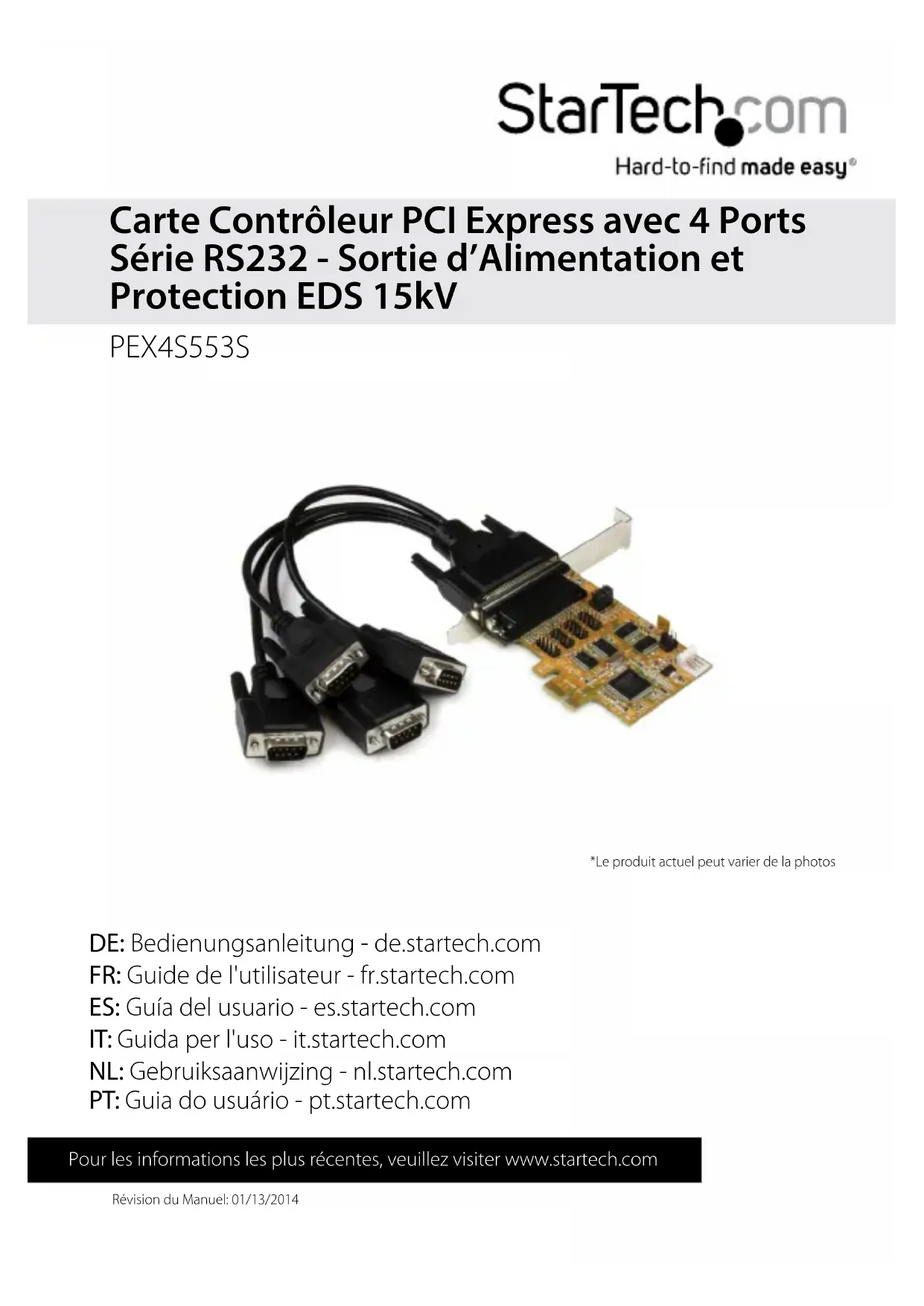

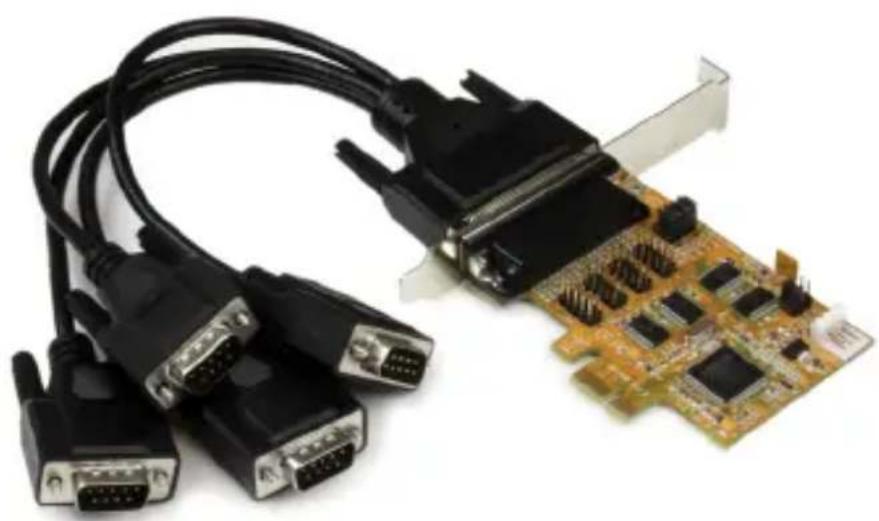

*Le produit actuel peut varier de la photos Carte Contrôleur PCI Express avec 4 Ports Série RS232 - Sortie d’Alimentation et Protection EDS 15kVManuel d’Instruction Déclaration de conformité FCC Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérié en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Branchez l’appareil dans une prise d’un circuit électrique diérent de celui auquel le récepteur est connecté.

• Consulter votre revendeur ou un technicien radio / TV pour de l’aide. Utilisation des marques, marques déposées, et d’autres dénominations et symboles protégés Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.Manuel d’Instruction

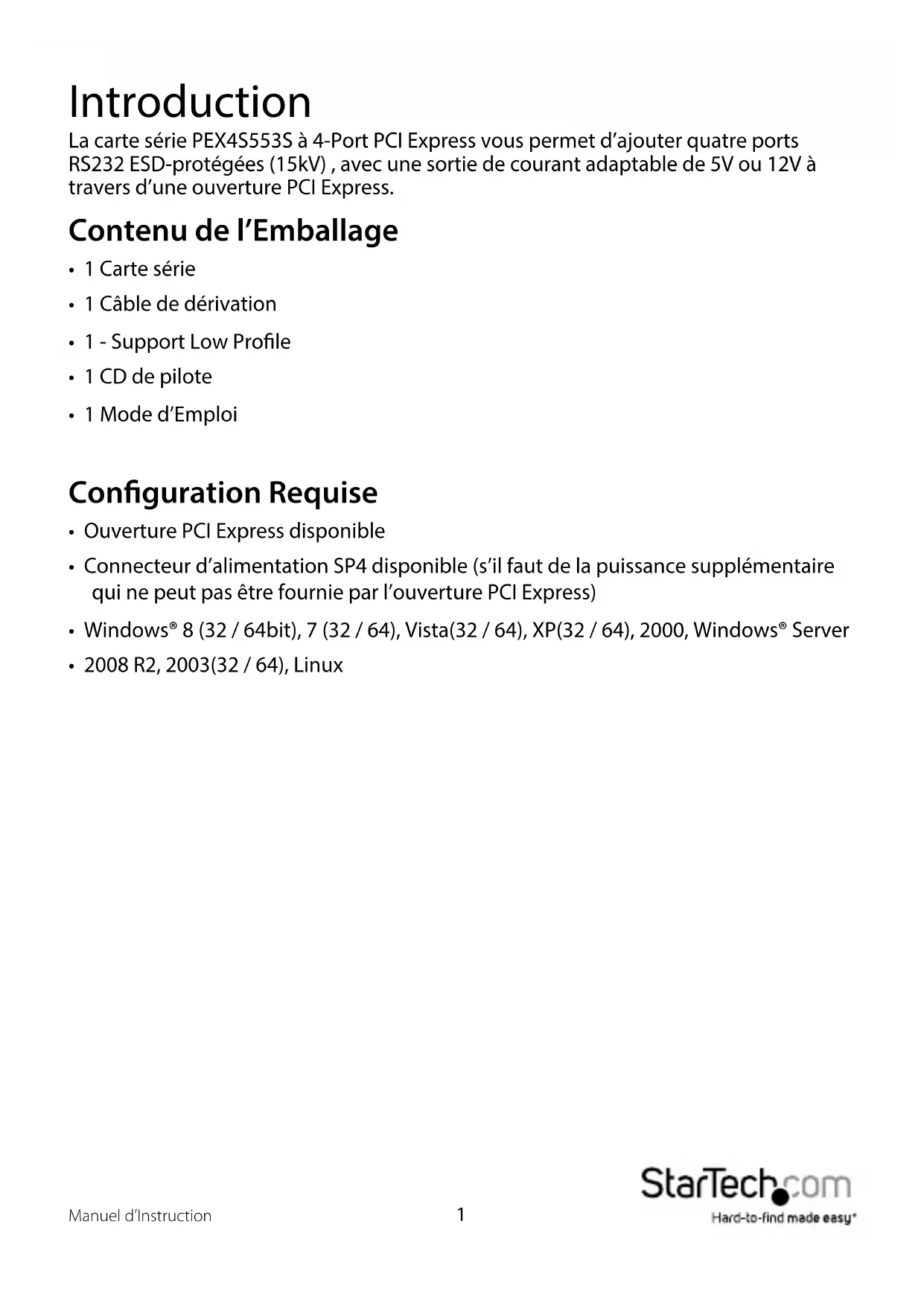

Introduction La carte série PEX4S553S à 4-Port PCI Express vous permet d’ajouter quatre ports RS232 ESD-protégées (15kV) , avec une sortie de courant adaptable de 5V ou 12V à travers d’une ouverture PCI Express. Contenu de l’Emballage

• 1 Câble de dérivation

• 1 Mode d’Emploi Conguration Requise

• Ouverture PCI Express disponible

• Connecteur d’alimentation SP4 disponible (s’il faut de la puissance supplémentaire qui ne peut pas être fournie par l’ouverture PCI Express)

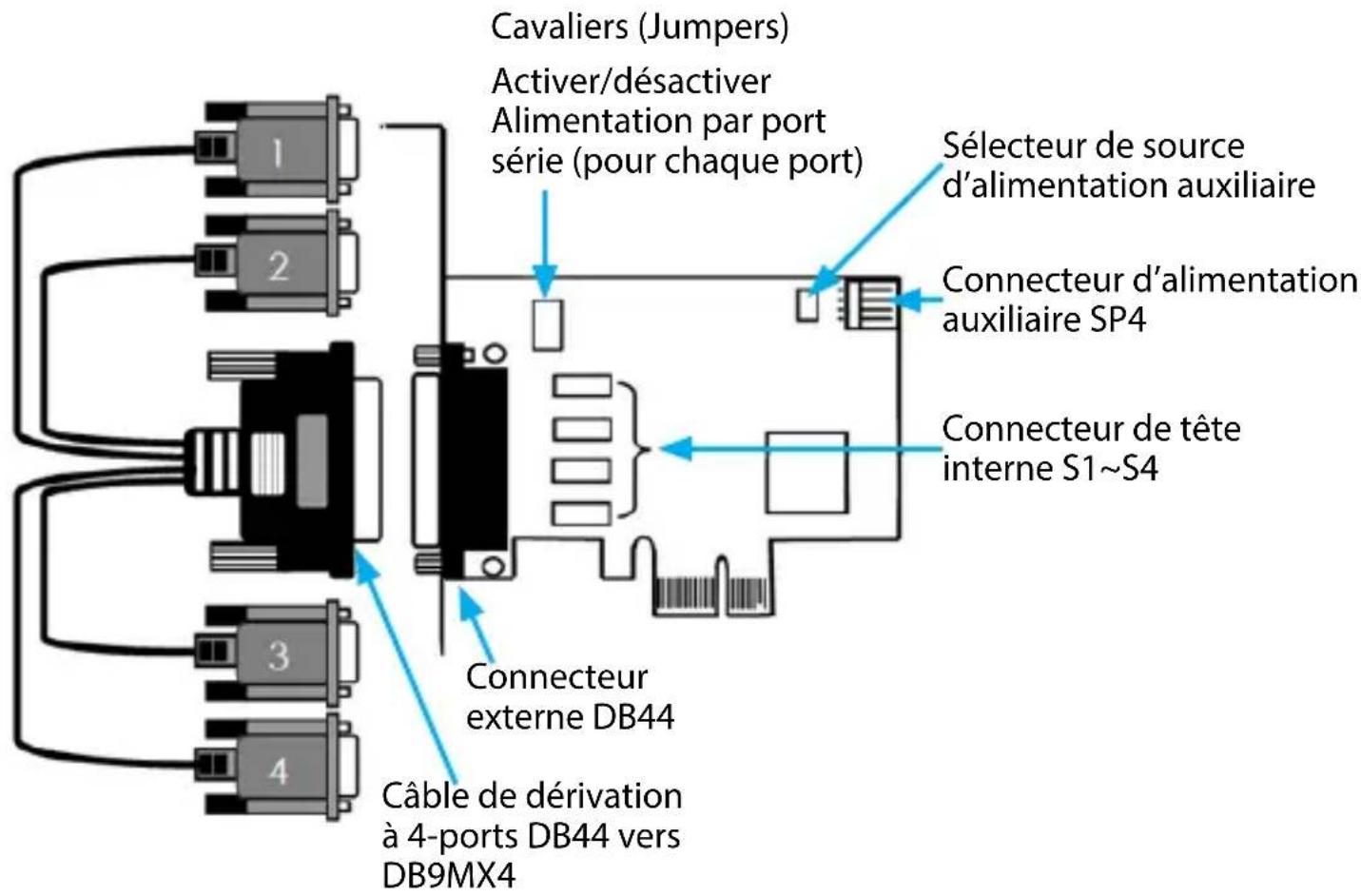

Présentation du produit Cavaliers (Jumpers) Activer/désactiver Alimentation par port série (pour chaque port) Sélecteur de source d’alimentation auxiliaire Connecteur d’alimentation auxiliaire SP4 Connecteur de tête interne S1~S4 Connecteur externe DB44 Câble de dérivation à 4-ports DB44 vers DB9MX4 Conguration des cavaliers Alimentation par port série (pour chaque port) Activer / désactiver Chaque port peut être conguré individuellement pour fournir alimentation sur 9 broches, ou pas. Position “DIS” (extrême droite – défaut d’usine) : 9 broches qui ne fourniront pas de l’alimentation. Position “PWR” (à gauche): 9 broches qui fourniront la puissance auxiliaires spéciées à l’aide du Cavaliers (Jumper) sélecteur de la Source d’alimentation Auxiliaire (décrites ci-dessous) DISPWR

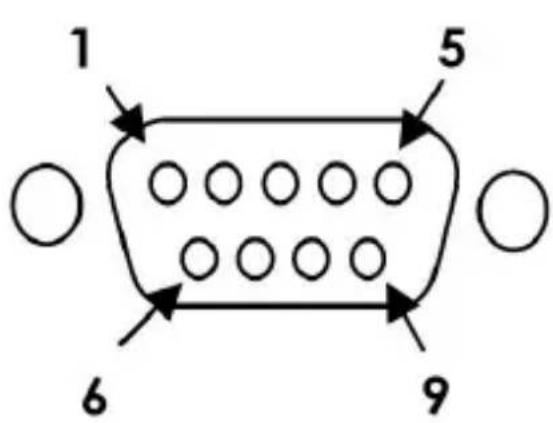

Sélection de source de puissance auxiliaire : X5V : DC5V, de SP4, Une connexion d’alimentation SP4 est nécessaire X12V : DC12V, de SP4, Une connexion d’alimentation SP4 est nécessaire I12V (par défaut d’usine) : CC12V, à partir de l’ouverture PCI Express Brochage RS232 Broche #1 DCD Broche #2 RXD Broche #3 TXD Broche #4 DTR Broche #5 GND Broche #6 DSR Broche #7 RTS Broche #8 CTS Broche #9 RI REMARQUE : De La broche #9 du connecteur DB9, sortira un courant continu si le cavalier (jumper) correspondant a été activé. X5V X5V X5V X12V X12V X12V I12V I12V I12VManuel d’Instruction

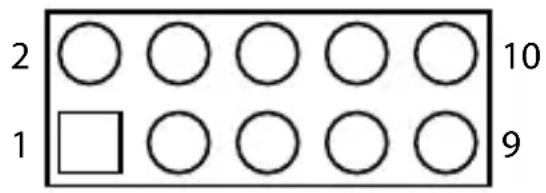

Brochage en-tête IDC Les connecteurs d’en-tête IDC internes peuvent être utilisés à la place de certains / tous les ports externes sur cette carte. Ils sont étiquetés de S1 - S4 et chacun correspond au port externe du même numéro (marqué sur le câble de dérivation). Ne branchez pas le port interne et externe, du même numéro en même temps. Installation ATTENTION! Les cartes PCI Express, comme tout matériel informatique, peuvent être gravement endommagés par l’électricité statique. Assurez-vous d’être correctement relié à la terre avant d’ouvrir le boîtier de votre ordinateur ou de toucher votre carte PCI Express. StarTech.com vous recommande de porter un bracelet antistatique lors de l’installation de toute composante informatique. Si un bracelet antistatique n’est pas disponible, déchargez-vous de toute accumulation d’électricité statique, en touchant une grande surface métallique reliée à la terre (comme le boîtier de l’ordinateur), pendant plusieurs secondes. Également, soyez prudent pour manipuler la carte PCI Express par ses bords et non par les connecteurs d’or. Installation du Matériel

1. Éteignez votre ordinateur et tous les périphériques y sont connectés (p. ex.

imprimantes, disques durs externes, etc.). Débranchez le câble d’alimentation de l’arrière de la puissance d’alimentation (qui est à l’arrière de l’ordinateur) et débranchez tous les périphériques.

2. Retirez le couvercle du boîtier de l’ordinateur. Consultez la documentation de votre

système d’ordinateur pour plus de détails.

3. Trouver un logement PCI Express ouvert et enlever la plaque métallique à l’arrière

du boîtier de l’ordinateur.

4. Insérez doucement la carte dans l’emplacement PCI Express disponible et xer le

support à l’arrière du boîtier. Remarque : Si vous installez la carte dans un système low prole, peut être nécessaire de remplacer le support préinstallé full prole par le support inclus d’installation low prole. Broche # Signal Broche # Signal 1 DCD 6 DSR 2 RXD 7 RTS 3 TXD 8 CTS 4 DTR 9 RI (*) 5 GND 10 NC

5. (Facultatif) À partir de votre système d’alimentation, branchez un connecteur

d’alimentation SP4 disponible, à la carte, si la puissance supplémentaire est nécessaire.

6. Placer le couvercle sur le boîtier de l’ordinateur.

7. Connectez le câble de dérivation à 4 Port dans le grand connecteur qui est sur

8. (Facultatif) si vous utilisez les connexions d’en-tête IDC au lieu de certains / tous les

ports externes, connectez-les à l’/les en-tête (s) appropriées, en notant la correcte orientation du câble, en utilisant le brochage ci-dessus. REMARQUE : Ne branchez pas le port interne et externe correspondant, simultanément. L’en-tête IDC sont étiquetés de S1- S4 et correspondent aux ports numérotés sur le câble de dérivation.

9. Insérez le câble d’alimentation dans la prise de l’alimentation et rebranchez toutes

les autres périphériques retirés à l’étape 1. Installation du Logiciel

1. Si l’Assistant Ajout de nouveau matériel détecté s’ache sur l’écran lors du

démarrage de Windows, annuler / fermer la fenêtre et insérez le CD (inclus dans l’emballage) dans le lecteur de CD / DVD de l’ordinateur.

2. L’AutoPlay devrait se lancer automatiquement et acher tous les dossiers sur le

CD. Si non, ouvrez Ordinateur (Poste de travail sous Windows XP / Server 2003) et double-cliquez sur le lecteur de CD / DVD.

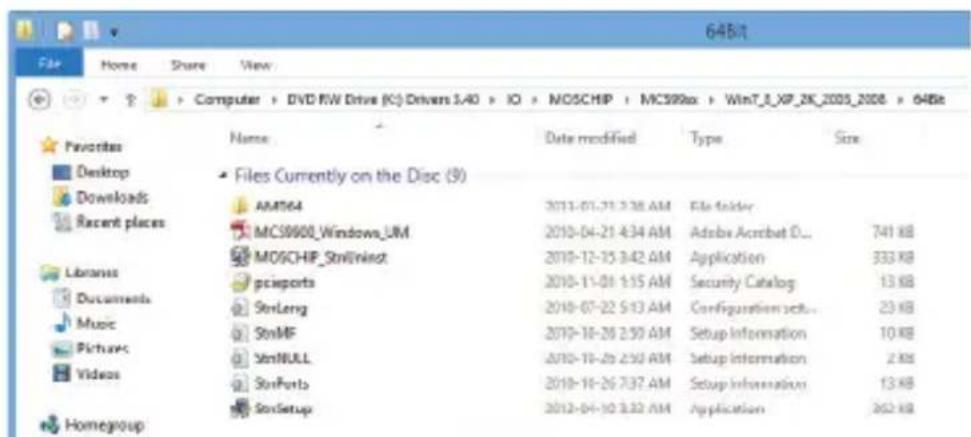

3. Accédez à X: \IO\MOSCHIP\ MCS99xx (où X: \ est la lettre de votre lecteur de CD /

DVD) et puis choisissez le dossier approprié pour le système d’exploitation que vous installez sur lui.

4. S’il est nécessaire, choisissez 32 bits ou 64 bits selon votre système d’exploitation.

5. Double-cliquez sur l’application du chier StnSetup.exe et les pilotes seront

installer automatiquement.Manuel d’Instruction

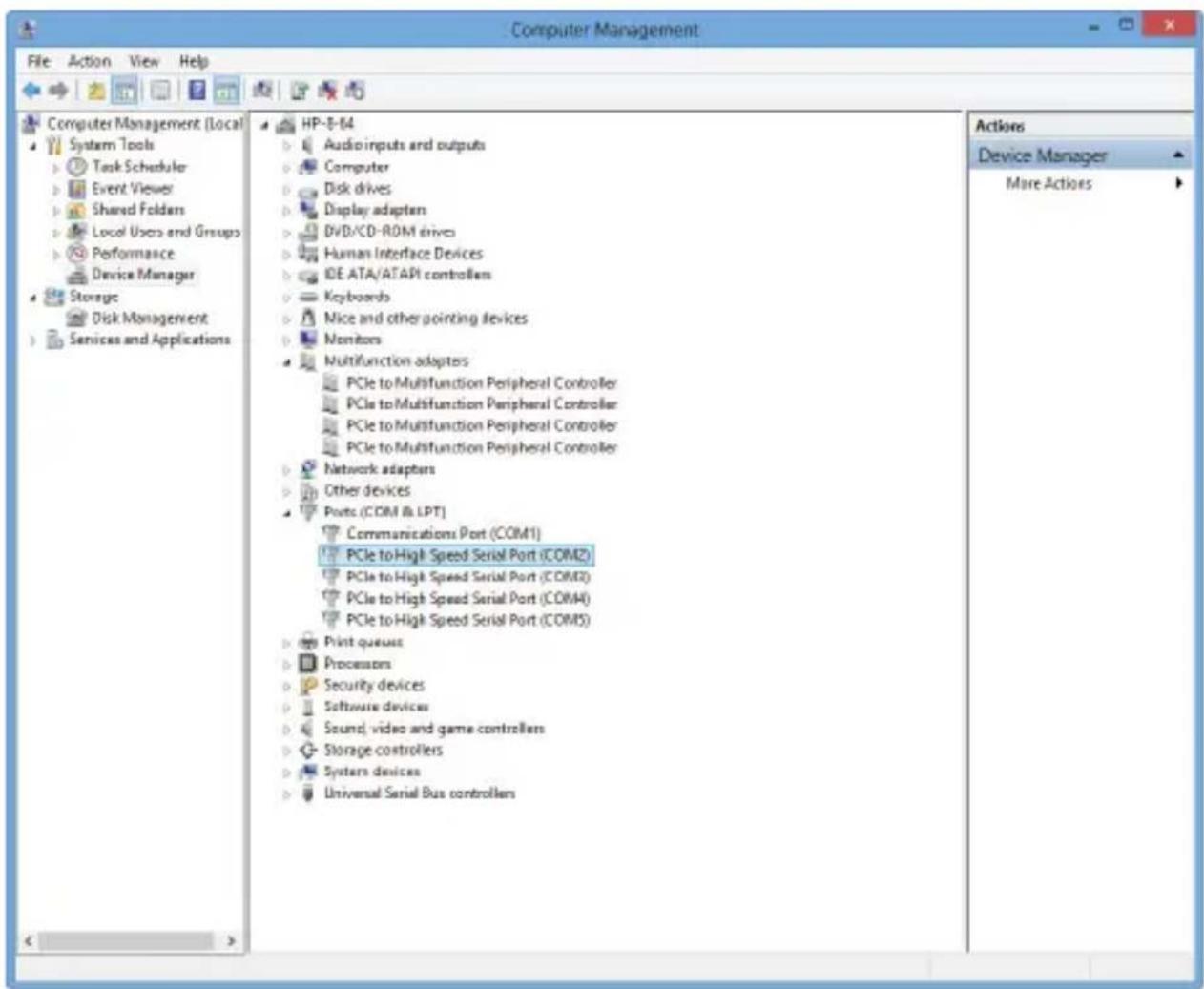

Vérication de l’installation

1. Ouvrez le Gestionnaire de périphériques en cliquant-droit sur Poste de travail, puis

sélectionnez Gérer. Dans la nouvelle fenêtre Gestion de l’ordinateur, sélectionnez Gestionnaire de périphériques à partir du panneau de fenêtre gauche (Pour Windows 8, ouvrez le Panneau de conguration et sélectionnez Gestionnaire de périphériques).

2. Développez les adaptateurs multifonctions et les sections de Ports (COM & LPT).

Sur une installation réussie vous devriez voir, dans le Section multifonctions Adaptateurs, 4 PCI aux dispositifs de contrôleur de périphérique multifonction et 4 PCIe aux périphériques de Port série à haute vitesse (COMx), installés avec aucun point d’exclamation ou d’interrogation.Manuel d’Instruction

Spécications Interface hôte PCI Express Facteur de forme Standard Prole (Low Prole bracket incl.) ID du chipset ASIX/MOschip - MCS9904 Connecteurs externes 4 DB-9 (à 9 broches; D-Sub) Protocoles pris en charge RS-232 Débit en bauds max. 921.6 Kb/s Protection contre les surtensions 15kV Bits de données 5, 6, 7, 8, 9 Parité Pair, Impair, Marque, Espace, Aucun Bits d’arrêt 1, 1.5, 2 Contrôle de ux Aucun, marche / arrêt, RTS / CTS Température de fonctionnement 0°C vers 55°C Température de stockage -20°C vers 85°C Humidité 5~95% HR Dimensions 66 x 18 x 87 mm Poids du produit 350 g Compatibilité système d’exploitation Windows® 8 (32 / 64bit), 7 (32/64), Vista(32 / 64), XP(32 / 64), 2000, Windows® Server 2008 R2, 2003(32 / 64), LinuxManuel d’Instruction
