Type de produit	Disjoncteur électronique pour circuit secondaire 24 V DC
Marque	IFM
Modèle	DF1220
Catégorie	Coupe-circuits
Alimentation électrique	18...30 V DC (TBTS/TBTP), nominal 24 V DC
Courant nominal réglable	1...10 A
Nombre de voies	2
Élément Fail Safe (fusible interne)	16 A
Température ambiante	-25...60 °C
Température de stockage	-40...70 °C
Indice de protection	IP30 (partie installée) / IP20 (partie avant)
Montage	Rail DIN TH35 selon EN 60715
Raccordement électrique	Bornes push-in, levier de contact
Dimensions (largeur)	12,5 mm
Fonctions principales	Protection électronique contre surcharge et court-circuit, affichage LED d'état, réglage du courant nominal, élément Fail Safe
Entretien et nettoyage	Aucun entretien nécessaire. Nettoyage avec un chiffon microfibre doux et sec, hors tension.
Sécurité	Utilisation sur très basse tension de sécurité 24 V DC. Arrêt hors tension avant intervention.
Pièces détachées et réparabilité	Réparation uniquement par le fabricant. Aucune pièce détachable.
Informations générales	Notice complète disponible sur ifm.com via QR code. Usage prévu : protection de circuits secondaires 24 V DC.

FOIRE AUX QUESTIONS - DF1220 IFM

Comment régler le courant nominal sur le DF1220 ?

Pour régler le courant nominal, appuyez sur le bouton ON/OFF/reset de la voie souhaitée pendant au moins 5 secondes. La LED clignote en rouge 1x puis lentement en vert (max 10x) et enfin 1x en rouge. Relâchez le bouton lorsque la LED clignote le nombre de fois correspondant au courant souhaité (ex: 1 clignotement vert = 1 A). Le courant nominal est alors enregistré.

Comment vérifier le courant nominal actuel ?

Appuyez sur le bouton ON/OFF/reset de la voie souhaitée pendant 2 à 5 secondes. La LED clignote en rouge 1x, puis clignote rapidement en orange le nombre de fois correspondant au courant nominal (ex: 3 clignotements oranges = 3 A). Cette indication est répétée 5 fois.

Que signifie la LED d'état sur le DF1220 ?

La LED d'état indique plusieurs états : éteinte = pas de tension ou voie désactivée ; verte fixe = voie active sans erreur ; verte/orange clignotante = seuil d'avertissement de courant atteint ; orange fixe = surcharge ou court-circuit avant déclenchement ; rouge fixe = déclenchement par court-circuit ou surcharge.

Comment réinitialiser le DF1220 après un déclenchement ?

Après avoir éliminé la cause du déclenchement (court-circuit ou surcharge), appuyez sur le bouton ON/OFF/reset de la voie concernée pour réactiver la sortie. La LED doit passer au vert fixe si tout est normal.

Quel est le rôle de l'élément Fail Safe ?

L'élément Fail Safe est un fusible interne supplémentaire conçu pour le courant nominal du module (16 A pour le DF1220). Il protège le circuit de charge en cas de défaut persistant même si l'électronique de commande est défaillante.

Puis-je utiliser le DF1220 avec une tension différente de 24 V DC ?

Non, le DF1220 est conçu exclusivement pour une très basse tension de sécurité (TBTS/TBTP) de 24 V DC. La plage autorisée est 18...30 V DC. Une tension supérieure ou alternative peut causer des dommages et des risques de choc électrique.

Comment installer le DF1220 sur un rail DIN ?

Montez l'appareil sur un rail DIN TH35 (selon EN 60715). Insérez-le en encliquetant le levier de contact. Assurez-vous que l'appareil est bien fixé et que les connexions sont effectuées hors tension.

Quelles sont les sections de câble recommandées pour le raccordement ?

Pour l'alimentation (24 V DC) : section 0,5...10 mm² (longueur dénudée 18 mm). Pour les sorties (O1/O2) : section 0,14...2,5 mm² (longueur dénudée 8...10 mm). Utilisez des fils appropriés et insérez-les directement dans les bornes push-in.

Comment nettoyer le DF1220 ?

Mettez l'appareil hors tension. Nettoyez les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement. N'utilisez pas de liquides ou de produits abrasifs.

Que faire en cas de dysfonctionnement du DF1220 ?

Vérifiez d'abord les causes possibles : court-circuit, surcharge, sous-tension. Si le problème persiste, contactez le fabricant. L'appareil ne doit être réparé que par IFM ; toute ouverture non autorisée annule la garantie.

MODE D'EMPLOI DF1220 IFM

Notice d'utilisation

Disjoncteurs électroniques, standard

pour le circuit secondaire 24 V DC

DF11xx

DF12xx

DF25xx

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité. 4

3 Usage prévu 5

4 Fonctionnement 6

4.1 Facteur de température / hauteur du courant permanent 6
4.2 Element Fail Safe 6

5 Montage 7

6 Raccordement electrique 8

6.1 Modules d'alimentation, modules de tension de return et modules de potentiel 8

7 Elements de service et d'indication 9

7.1 Modules de protection DF12xx 9
7.2 Vérification du courant nominal régle 9
7.3 Reglage du courant nominal 10

8 Maintenance, réparation et élimination 11

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit containir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
  Assurer une protection efficace des apparéils et des câbles contre l'endommagement.
• Remplacer les apparèils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Les apparèils sont uniquement destinés à l'utilisation sur une très BASSE tension de sécurité de 24 V DC.
• Une connexion à une tension plus haute et/ou une tension sans séparation sère peut aboutir à des conditions dangereuses avec danger de mort ou à des dommages pour l'appareil.
• Pour le module d'alimentation utiliser uniquement les modules de protection prévus.
• Positionner les apparèils et abaisser les leviers de contact hors tension.
• Àprous le déclenchement d'un module de protection et avant la remise sous tension éliminer la cause du déclenchement (court-circuit ou surcharge).
• Avant l'installation s'assurer que les apparciels ne sont pas endommagés. Des apparciels défectueux ne doivent pas été utilisés.
• N'alimenter les appareils en energia qu'après une installation appropriée.

3 Usage prévu

Protection électronique contre la surcharge en courant pour alimentations à découvertage 24 V DC à synchronisation primaire. Un module d'alimentation est combiné avec au moins un module de protection et complété, en option, par des modules d'alimentation/modules de tension de retard/ modules de potentiels.

FR

4 Fonctionnement

Les modules de protection sont disponibles avec des valeurs de courant fixes et avec des valeurs régables et intégrant un élément Fail Safe (fusible interne).

		DF1100	DF1208	DF1210	DF1212	DF1214	DF1216	DF1220	DF2524
Module d'alimentation • —
Module de protection •
Interface — — IO-Link
Nombre max. de modules de protection par module d'almen-tation		—	10
Données électriques
Tension d'entrée [V] 18...30 DC (TBTS/TBTP)
Tension nominale [V] 24 DC
NEC classe 2 — — • •	— — •
Courant d'entrée (= courant total max.)	[A]	40 —
Nombre de voies		—	1		2
Courant nominal IN	[A]		8	10	2	4	6	1...10	1...4
Fail Safe IN	[A]		8 10 2	4	6,3	16 4
Données mécaniques
Montage		Rail DIN TH35 (selon EN 60715)
Largeur de l'appareil	[mm]	12,5
Température ambiente	[°C]	-25...60
Température de stockage	[°C]	-40...70
Indice de protection → Mon-tage		IP 30 (partie installée)IP 20 (partie avant)
Raccordement électrique
Type		Bornes push-in, levier de contact/listeau de contact
• = applicable

4.1 Facteur de température / hauteur du courant permanent

La courbe caractéristique temps/courant dépend de la température ambiente. Pour déterminer le courant de charge max. permis, multiplier le courant nominal de l'appareil par le facteur de température et prendre en compte le facteur de montage en série.

Température ambiente [°C]	0	10	23	40	50	60
Facteur de température	1	1	1	0,95	0,90	0,85

En cas de montage en série, le courant nominal de l'appareil ne peut etre que 80% au maximum ou doit etre surdimensionne. En cas d'une temperatureelevee, le seuil d'advertissement du courant de charge "seuil d'ajretissement typ. 0,8× I_N est reduit par le facteur de temperature.

4.2 Element Fail Safe

Comme protection supplémentaire du circuit de courant de charge, les modules de protection intégrant un élément Fail Safe (fusible interne). L'élement Fail Safe est concu pour le courant nominal I_N du module de protection respectif ainsi que pour les sections de cables correspondantes.

5 Montage

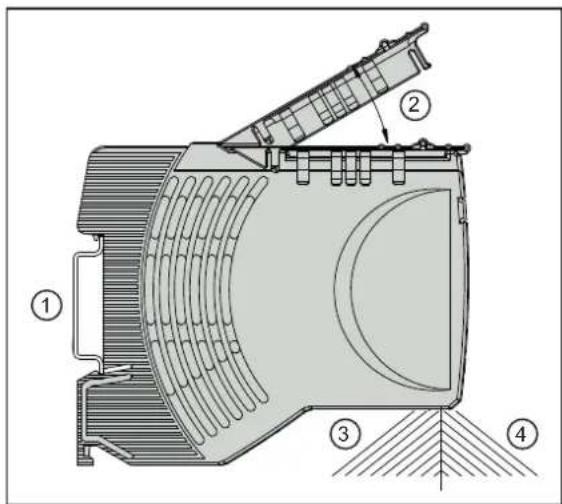

Monter les apparèils sur un rail 35 mm.

1:Rail
2:Levier de contact
3:Partie installee
4:Partie avant

Fig. 1: Exemple module de protection DF12xx

6 Raccordement électrique

Dimensionner les cables en fonction du courant d'entrée et de sortie.
Insérer les fils directement dans les bornes selon l'etiquette de l'appareil.

Récurrence Bornes	Potentiel Section [mm2]			Longueur à dénuder [mm]
DF11xx 24 V DC	alimentation 0,5...10 18
	0 V 0,14...2,5 8...10
	13-14 normalement ouvert	0,14...2,5 8...10
DF12xx O1 ou O1/O2 sorties courant 0,14...2,5 8...10

Pour déconnecter appuyer sur le pouvoir orange à l'aide d'un outil approprié.

Utiliser un tournevis micro d'une largeur de 2 mm pour ouvrir les bornes push-in IO-Link.

Dès que le module d'alimentation est alimenté en tension, l'appareil ferme les contacts sur les bornes 13 et 14. En cas de défaut sur au moins une des voies connectées, l'appareil rouvre les contacts.

6.1 Modules d'alimentation, modules de tension de return et modules de potentiel

Des modules d'alimentation GND (DF310x) sont utilisés en combinaison avec des modules de potentiel GND (DF311x) pour réduire le câblage.

Afin d'éviter que des modules en aval soit mis hors tension suite à l'ouverture d'un levier de contact, un module de tension de retard (DF3210) peut être utilisé pour assurer que les modules correspondants continuèt à être alimentés en tension.

Un module de potentiel LOAD (DF320x) est utilisé pour établir des disjoncteurs +24 V DC à d'autres connexions.

7 Eléments de service et d'indication

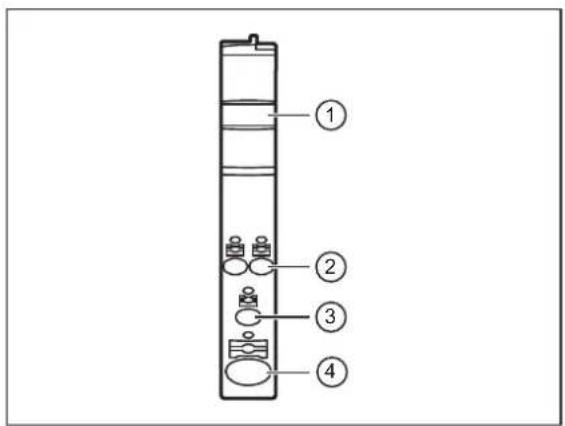

Fig. 2: Exemple module d'alimentation DF11xx

1:Etiquette
2: Bornes push-in sortie de commutation 13/14
3:Borne push-in 0V
4:Borne push-in 24 V DC

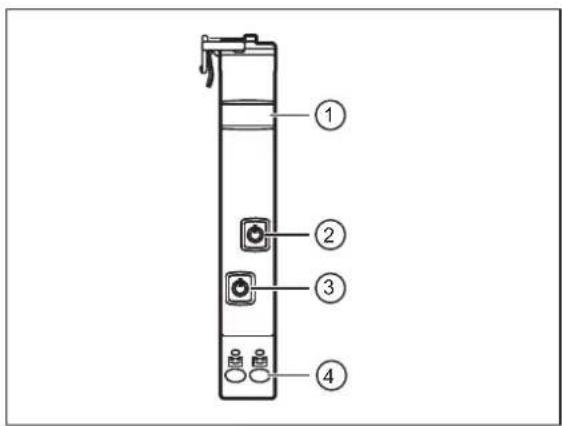

Fig. 3: Exemple module de protection DFx2xx

1:Etiquette
2:Bouton ON/OFF/reset et LED d'etat (voie 2)
3: Bouton ON/OFF/reset et LED d'etat (voie 1)
4: Bomes push-in sorties 1/2

7.1 Modules de protection DF12xx

Les différences etats de fonctionnement des modules de protection sont indiqués par la LED d'etat.

LED d'etat Etat de fonctionnement		Etat soit de charge
— éteinte Aucune tension d'alimentation, erreur durant l'initialisation ou voie désactivée par bouton		désactivée
verte allumée Voie activée, aucune erreur activée
verte / orange clignotante Seuil d'avertissement du courant de charge atteint activée
orange allumée Surcharge ou court-circuit jusqu'à la désactivation activée
		Voie désactivée désactivée
rouge allumée Déclenchement par court-circuit ou surcharge désactivée
		Sous-tension en état activé avec réactivation automatique

Tab. 1: LED d'etat modules de protection DF12xx

7.2 Vérification du courant nominal régle

Seulement pour les modules de protection avec courant nominal régliable.

Appuyer sur le bouton ON/OFF/reset de la voie souhaitee pendant 2 a 5 secondes.
La LED d'etat de la voie selectionnée clignote en rouge 1 x.
La LED d'etat clignote en orange rapidement pour afficher le courant nominal regle puis clignote en rouge 1 x. Le nombre des clignotements en orange correspond au courant nominal regle en ampères (clignotement en orange 1x = 1A ; clignotement en orange 2x = 2A ; etc.).
Le courant nominal regle est ainsi affiché 5 x. Ensuite l'affichage passe en etat de fonctionnement actuel.
Appuyer sur le bouton ON/OFF/reset de la voie souhaite pour quitter le mode de verification tout de suite.

7.3 Réglage du courant nominal

Seulement pour les modules de protection avec courant nominal régliable.

Appuyer sur le bouton ON/OFF/reset de la voie souhaitee pendant au moins 5 secondes.

La LED d'etat de la voie selectionnee clignote en rouge 1 x.
La LED d'etat clignote lentement en vert, maximum 10 x, ensuite 1 x en rouge.

Appuyer sur le bouton ON/OFF/reset de cette voie si la LED signale la valeur souhaitee du courant nominal (apres le premier clignotement en vert = 1 A; apres le deuxieme clignotement en vert = 2 A; etc.).
Le courant nominal souhaïte est régèle pour cette voie.
L'affichageonne en etat de fonctionnement actuel.

8 Maintenance, réparation et élimination

Cet apparéil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
Nettoyage :
Mettre l'appareil hors tension.
Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.
