MODE D'EMPLOI CS200M Brecknell
Chaise de pesée mécanique CS-200M
Instructions d'installation et mode d'emploi
La chaise de pesée mécanique CS-200M est destinée aux individus à mobilité réduite qui ont de la difficulté à se tenir debout sur une balance conventionnelle. Elle est idéale pour une utilisation dans les cliniques et les établissements de soins. La chaise de pesée est résistante; elle possède un corps en acier émaillé robuste, un siège en plastique moulé solide, un repose-pieds très résistant et des roues pivotantes robustes pour faciliter le transport.

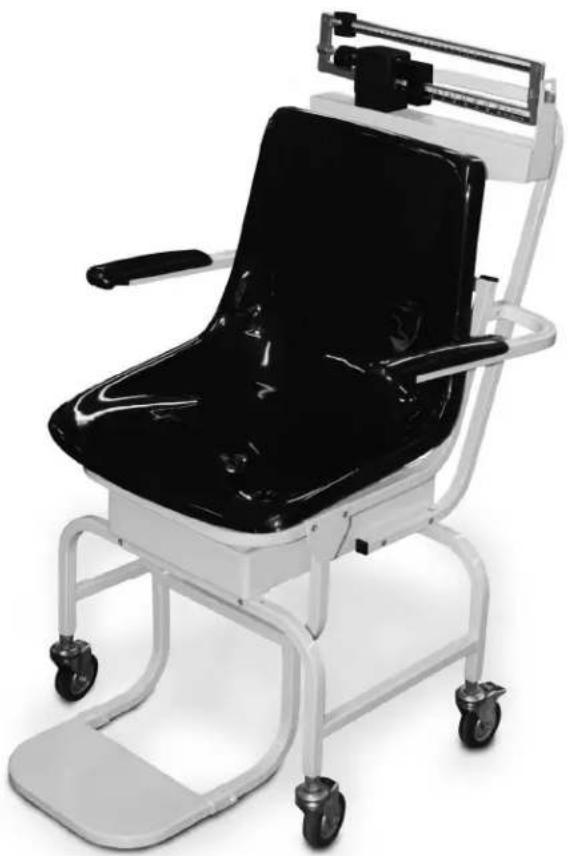

Figure 1. Chaise de pesée mécanique
Instructions d'installation
Votre chaise de pesée mécanique est livrée partiellement assemblée. Les éléments suivants doivent être montés :
• L'ensemble du pilier et de la traverse de pesée à fixer sur la base de la balance
• La barre de connexion du peson
- La poignée de transport à fixer sur la base de la balance
• Le siège et le repose-pieds
- Les accoudoirs
Retirer tous les éléments de leur emballage et les disposer dans un endroit pratique.
Installation du pilier et de la traverse de pesée
Le pilier et la traverse de pesée sont livrés séparément de la balance et doivent être fixés avant toute utilisation.


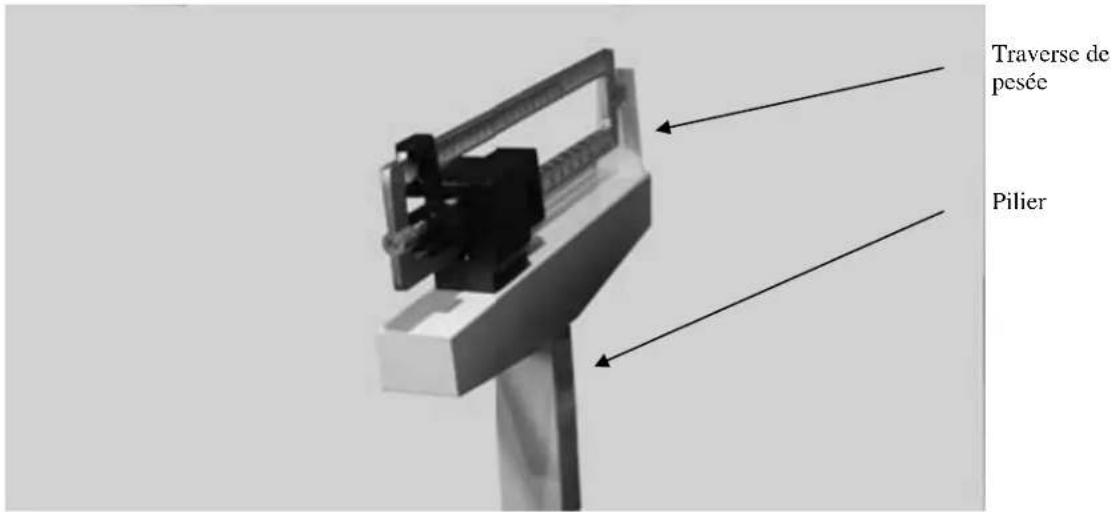

Traverse de pesée PilierFigure 2. Pilier et traverse de pesée
Suivre les étapes suivantes pour attacher le pilier et la traverse de pesée à la base de la balance.
- Poser la balance par terre dans une zone vous permettant de travailler librement.
- Verrouiller les roues pivotantes pour éviter que l'unité roule lors de l'assemblage de la balance.
Appuyer sur le dispositif de verrouillage pour bloquer les roues et empêcher ainsi l'unité de rouler.

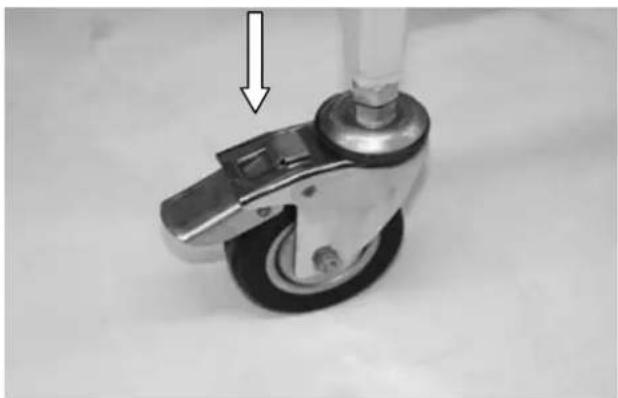

Figure 3. Verrouiller les roues pivotantes afin que l'unité reste immobile
- Retirer les huit vis de la base de la balance à l'aide d'un tournevis cruciforme (tel qu'illustré dans l'image de gauche), puis les mettre de côté dans un endroit sûr.

Figure 4. Retirer les vis de la base de la balance et insérer le pilier et la traverse de pesée dans la base de la balance
Insérer, mais ne pas attacher le pilier et la traverse de pesée dans la base de la balance tel qu'illustré dans la figure 4 (l'image de droite).
Barre de connexion du peson
La barre du peson se trouve à l'intérieur du montant. Retirer les fils d'attache qui ont retenu la barre du peson pendant la livraison. Insérer d'abord le pilier dans la base, puis attacher la barre du peson au bas de la balance. Les deux images ci-dessous montrent le crochet de la barre du peson, puis l'anneau se trouvant au bas de la balance. Attacher le crochet dans l'anneau en D illustré dans l'image de droite.


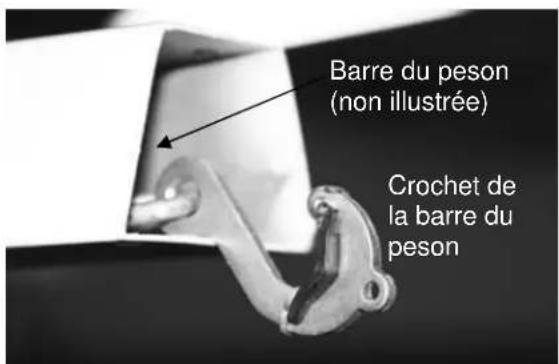

Barre du peson (non illustrée) Crochet de la barre du peson
Figure 5. Attacher la barre du peson à l'anneau en D de la base de la balance
Après avoir fixé le pilier et la traverse de pesée à la base de la balance et une fois la barre du peson accrochée, visser les huit vis.

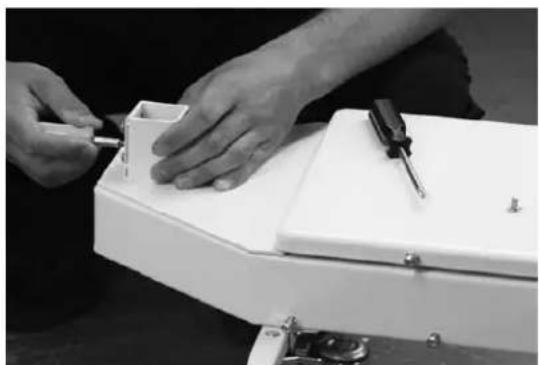

Figure 6. Insérer et visser les huit vis
Installation de la poignée de transport
Après avoir sécurisé le pilier et la traverse de pesée au cadre de support de la balance, il est temps d'attacher la poignée de transport à ce cadre (la poignée de transport est présentée dans la figure 8).
- Retirer les quatre vis latérales (deux sur chaque côté, tel qu'illustré dans l'image de gauche de la figure 7) du cadre de support de la balance et les mettre de côté. Ces vis permettent de fixer la poignée de transport au cadre de support.


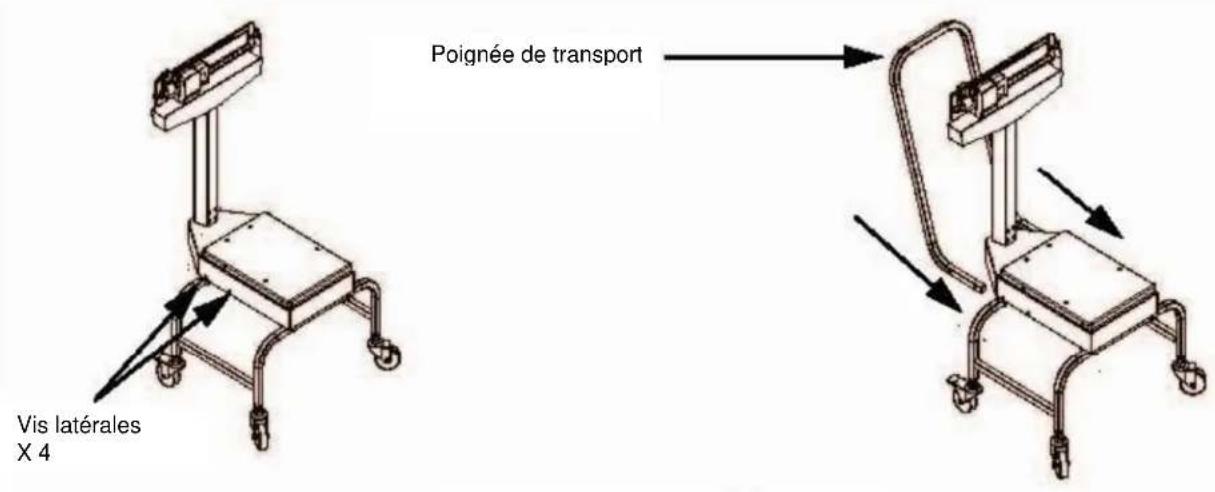

Poignée de transport Vis latérales X 4Figure 7. Installation de la poignée de transport
- Insérer la poignée de transport dans les deux côtés du cadre de support de la balance, tel qu'illustré dans l'image de droite de la figure 7.
- Insérer et visser les quatre vis à l'aide d'un tournevis cruciforme tel qu'illustré dans la figure 8.

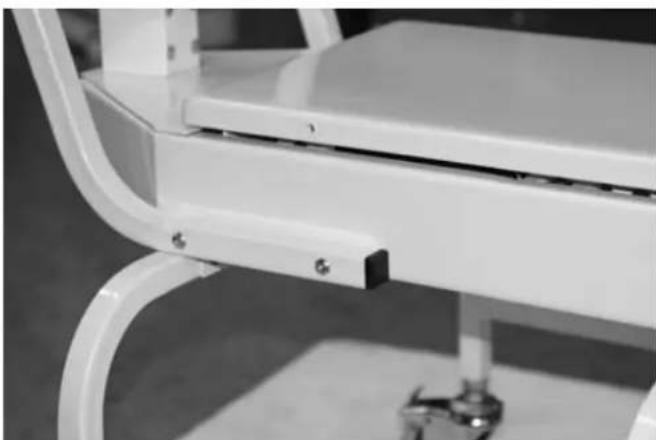

Figure 8. Insérer et visser les quatre vis pour fixer la poignée de transport au cadre de support de la balance
La poignée de transport devrait se positionner parfaitement contre le cadre de support.
Installation du siège et du repose-pieds
Une fois la poignée de transport attachée, il faut ensuite installer le siège moulé au cadre de support de la balance.
- Retirer les quatre vis se trouvant sur la plateforme amovible du cadre de support de la balance, puis les mettre de côté.


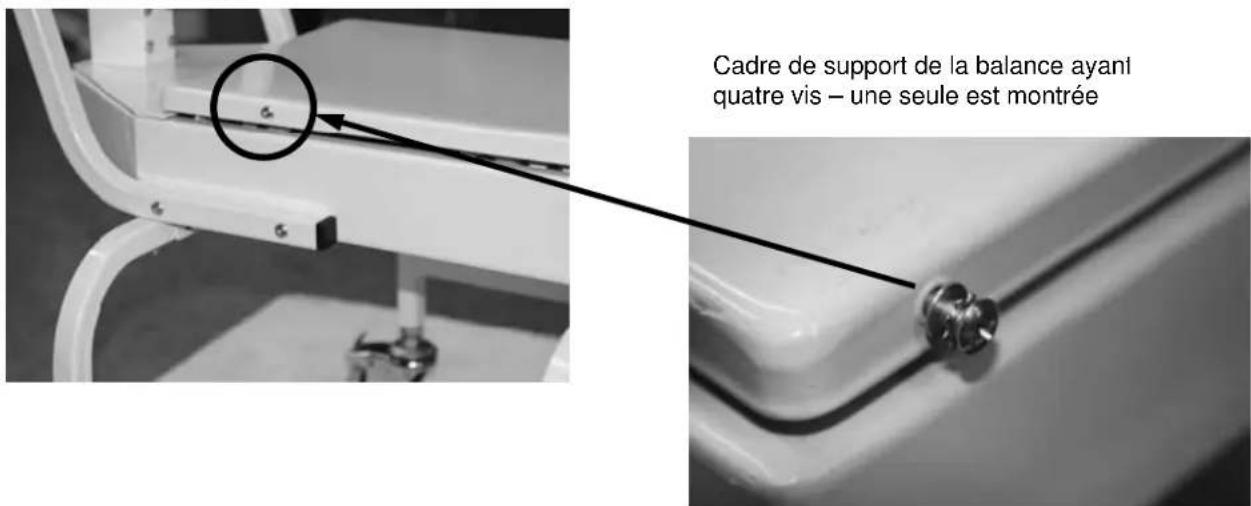

Cadre de support de la balance ayant quatre vis – une seule est montréeFigure 9. Vis se trouvant sur la plateforme amovible du cadre de support de la balance
- Poser le siège sur la plateforme, mais ne pas visser les vis, car il faut d'abord mettre le repose-pieds en place.
- Retirer les vis du cadre du siège (tel qu'illustré dans la figure 10), puis les mettre de côté.
- Incliner le siège vers le haut tel qu'illustré dans la figure 10. L'installateur pourra ainsi placer le repose-pieds avant de fixer le siège à la plateforme.

Retirer les quatre vis du cadre du siège (deux sur chaque côté) et incliner le siège vers le haut avant d'installer le repose-pieds.

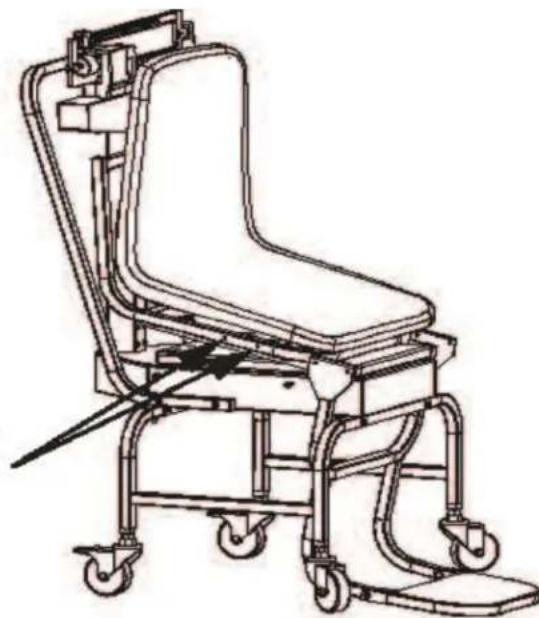

Figure 10. Incliner le siège vers le haut avant d'installer le repose-pieds
- Glisser le repose-pieds sur la base de la balance tel qu'illustré dans la figure 10.
Remarque : le repose-pieds est suspendu au profilé métallique du siège et s'aligne sur les trous des vis du profilé du cadre de support de la balance, tel qu'illustré dans la figure 11.

Pousser le repose-pieds vers l'arrière pour l'aligner sur les trous.

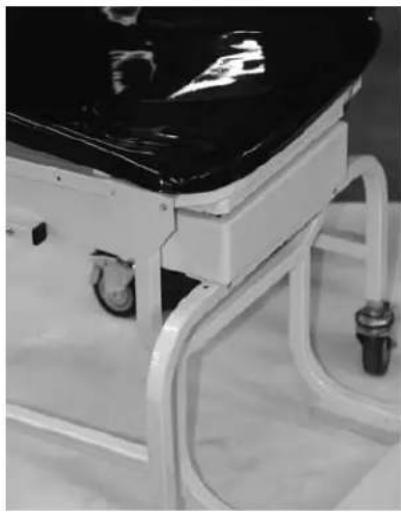

Figure 11. Glisser le repose-pieds et l'aligner sur les trous
Après avoir sécurisé le repose-pieds en vissant les vis, fixer le siège moulé sur le cadre de support du siège.
- Visser les quatre vis (tel qu'illustré ci-dessous).


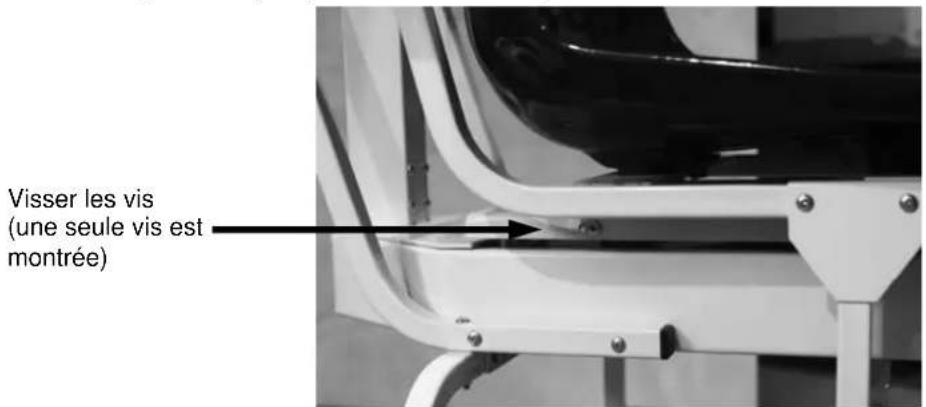

Visser les vis (une seule vis est montrée)Figure 12. Ces vis maintiennent le siège moulé à la base de la balance
Installation des accoudoirs
Les accoudoirs sont les derniers éléments à installer sur la chaise de pesée mécanique.

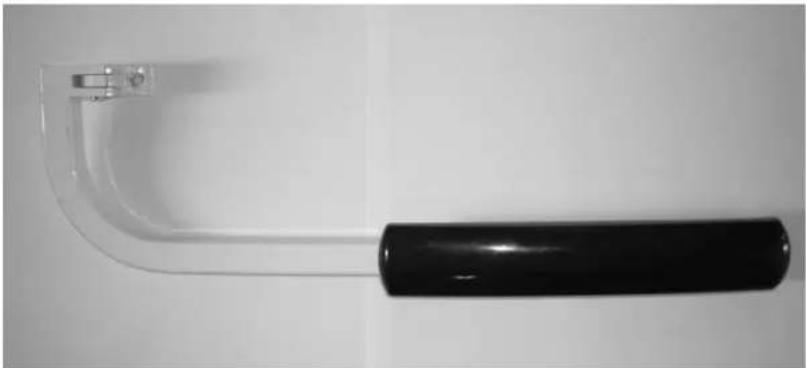

Figure 13. Accoudoirs amovibles pour la chaise de pesée mécanique
Suivre les étapes ci-dessous pour attacher les accoudoirs au siège moulé de la chaise de pesée mécanique.
- Repérer les trous des boulons (x 4) à l'arrière du siège moulé.


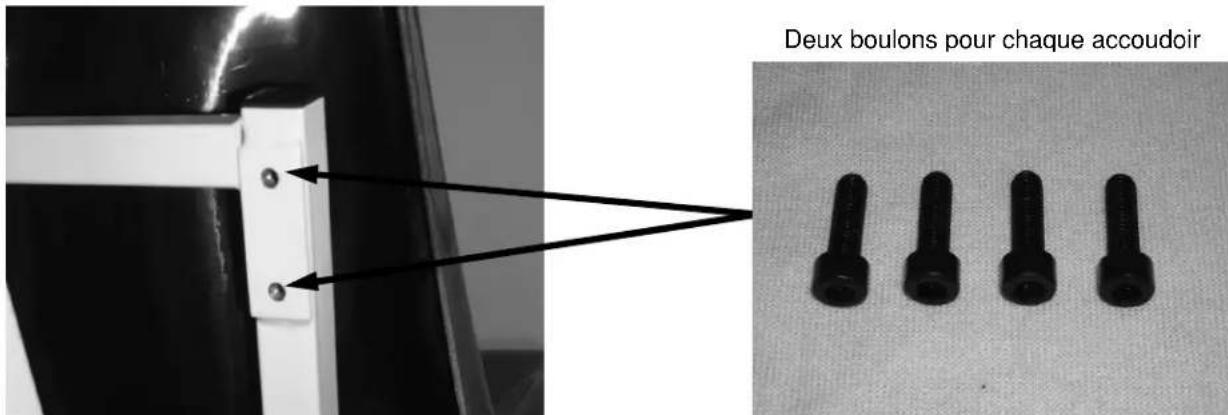

Deux boulons pour chaque accoudoirFigure 14. Emplacement des trous et les quatre boulons servant à fixer les accoudoirs au siège
- Fixer les accoudoirs au siège moulé à l'aide des quatre boulons (fournis et illustrés dans la figure 14) et en utilisant la clé Allen de 5 mm incluse dans l'emballage.

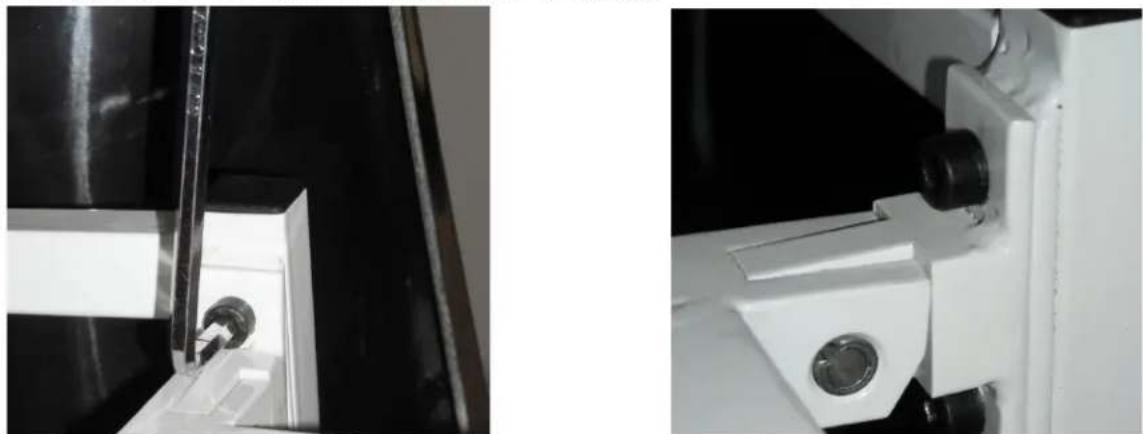

Figure 15. Fixer les accoudoirs au siège moulé
- Les accoudoirs sont à présent en position et peuvent être relevés et abaissés.

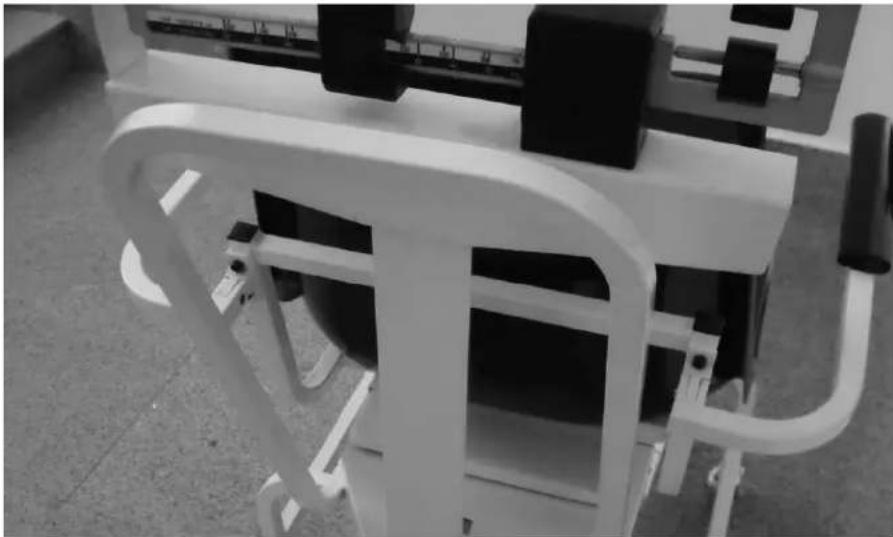

Figure 16. Les accoudoirs sont fixés au siège moulé
Ajustement à zéro
Pour garantir des pesées exactes, il faut ajuster la balance à zéro lorsqu'elle est livrée et installée. Suivre les étapes suivantes pour effectuer un ajustement à zéro.
- S'assurer que la balance repose sur une surface plane.
- Vérifier la zone de l'oeillet de la balance pour vous assurer que le pointeur de la balance est en équilibre dans la zone de l'oeillet.


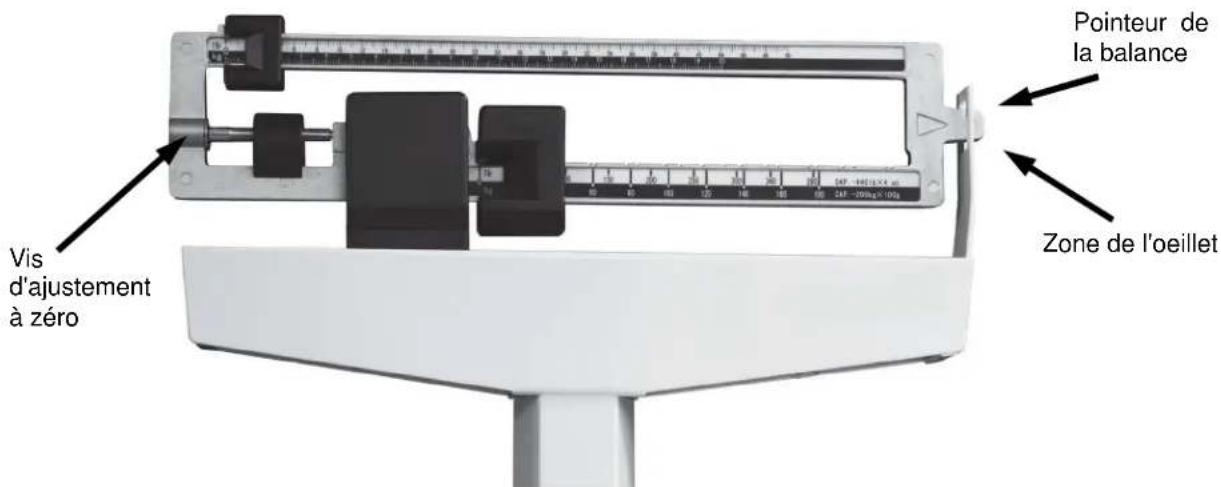

Vis d'ajustement à zéro Pointeur de la balance Zone de l'oeilletFigure 17. Emplacement de la zone de l'oeillet et de la vis d'ajustement à zéro
-
Si la balance n'est pas en équilibre, le petit contrepoids doit être ajusté à zéro. Tourner la vis d'ajustement à zéro (comme le montre la figure 17) en utilisant un tournevis à tête plate. En réglant la vis, le contrepoids d'ajustement à zéro se déplacera en conséquence.
-
La chaise de pesée est prête pour peser les patients.
-
Demander au patient de s'assoir sur le siège moulé. Le patient devrait être correctement assis : il ne doit pas se pencher vers l'avant et ses pieds doivent être bien placés sur le repose-pieds.
