Type de produit	Panneau solaire portable pliable
Marque	Goal Zero
Modèle	Nomad 14 Plus
Puissance nominale	14 W
Type de cellule	Monocristallin
Tension en circuit ouvert (Voc)	18 - 22 V
Courant maximal	1 A (14 W max)
Port de sortie 8 mm	14 - 22 V, jusqu'à 1 A
Port USB	5 V, jusqu'à 2,4 A (12 W max)
Poids (avec béquille)	862 g (1,9 lb)
Poids (sans béquille)	635 g (1,4 lb)
Dimensions déplié	31 x 40 x 0,2 cm
Dimensions plié	31 x 20 x 1,3 cm
Indicateur d'intensité solaire	4 LED (au moins 2 allumées pour charge optimale)
Redémarrage automatique	Détection des perturbations météorologiques
Béquille	Aimantée, détachable, avec pochette ventilée
Chaînage	Jusqu'à 150 W (max 4 panneaux recommandé)
Étanchéité	Panneau résistant à la pluie et à la neige (boîtier à sécher avant utilisation)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas immerger.
Sécurité	Ne pas couvrir le panneau en fonctionnement. Utiliser à l'extérieur.
Pièces détachées incluses	Câble de charge 8 mm, boîtier de raccordement
Garantie	12 mois

FOIRE AUX QUESTIONS - Nomad 14 Plus GOAL ZERO

Le Nomad 14 Plus est-il étanche ?

Le panneau lui-même est résistant à la pluie et à la neige. Cependant, le boîtier de raccordement doit être séché avant d'être branché.

Le Nomad 14 Plus possède-t-il une batterie intégrée ?

Non. Il est conçu pour être modulaire et léger. Vous pouvez y brancher directement vos appareils ou l'associer à une batterie externe comme un Goal Zero Venture ou Sherpa.

Peut-on chaîner plusieurs panneaux Nomad 14 Plus ?

Oui, vous pouvez chaîner jusqu'à 150 W de panneaux solaires (environ 10 panneaux), mais il est recommandé de ne pas dépasser 4 panneaux en série pour éviter les pertes de tension. Utilisez le câble de charge 8 mm pour les connecter.

Comment fonctionne l'indicateur d'intensité solaire ?

L'indicateur comporte 4 LED qui mesurent l'ensoleillement en temps réel. Pour une charge optimale, au moins 2 LED doivent être allumées. Le système utilise un contrôleur MPPT pour maximiser la sortie USB.

Quels appareils puis-je charger directement ?

Vous pouvez recharger des téléphones, tablettes, et autres appareils USB. Exemples : iPhone (2 h), tablette (3 h), batterie Sherpa 50 (7 h) en plein soleil.

Quels câbles sont inclus dans la boîte ?

Le Nomad 14 Plus est livré avec un câble de charge 8 mm et un boîtier de raccordement avec indicateur d'intensité solaire. Des câbles pour recharger les blocs Sherpa et Yeti sont également fournis.

Puis-je utiliser le panneau par temps nuageux ?

Oui, mais la charge sera plus lente. L'indicateur d'intensité solaire vous aide à estimer les conditions. Une seule LED allumée indique une charge très lente.

Comment optimiser la charge solaire ?

Ouvrez le panneau et placez-le face au soleil, utilisez la béquille aimantée pour un angle optimal. Vérifiez l'indicateur : au moins 2 LED allumées pour une charge efficace.

Le Nomad 14 Plus est-il compatible avec les batteries Goal Zero Yeti ?

Oui, via le port de sortie 8 mm. Branchez le câble bleu sur l'entrée de votre Yeti ou Sherpa pour recharger la batterie.

Que faire si le boîtier de raccordement est mouillé ?

Laissez-le sécher complètement avant de le brancher. Le panneau lui-même est étanche, mais le boîtier ne l'est pas. Rangez-le dans la pochette zippée fournie.

MODE D'EMPLOI Nomad 14 Plus GOAL ZERO

Charger les téléphones, les piles et autres péripériques USB du Nomad 14 Plus est aussi simple que possible.

1. Assurez-vous que le boitant de raccordement soit branché dans le Cable de Charge. Vous pouze branchier le Cable de Charge directement dans le Port d'Entrée avec un cercle bleu autour de l'entrée du Bloc Alimentaire Sherpa.
2. Ouvrez vous Nomad 14 Plus et positionné les panneaux face au soléil et vérifie l'indicateur d'intensité Solaire pour les conditions solaires actuelles. 2 voyants allumés ou plus, vous étés bon pour y aller.
3. Branchez-vous telephone ou votre chargeur au boitier de raccordement et rechargeze-le.

CE QUE CA ALIMENTE
Phone 2 Hrs Full Su

Sherpa 50 7 Hrs Full Sun

Tablet 3 hrs Full Sun

Tous les cables dont vous avez besoin pour recharger les Blocs d'Alimentation Sherpa et les Alimentations Portatives Goal Zero Yeti sont inclus au dos du Nomad 14 Plus. Le même cable peut ettre utilise pour chainer le Nomad 14 Plus avec d'autres Nomad Plus et Panneaux Solaires Nomad pouvant s'enchainer.

1. OuvrezVote Nomad 14 Plus et positionnez les panneaux face au soleil et verifie l'indicateur d'intensite Solaire pour les conditions solaires actuelles pour estimer vos temps de recharge.
2. Retirez le boitier de raccordement du cable de 8 mm.
3. Branchez le cable de 8 mm bleu à l'ENTREE sur le Sherpa ou Goal Zero Yeti.

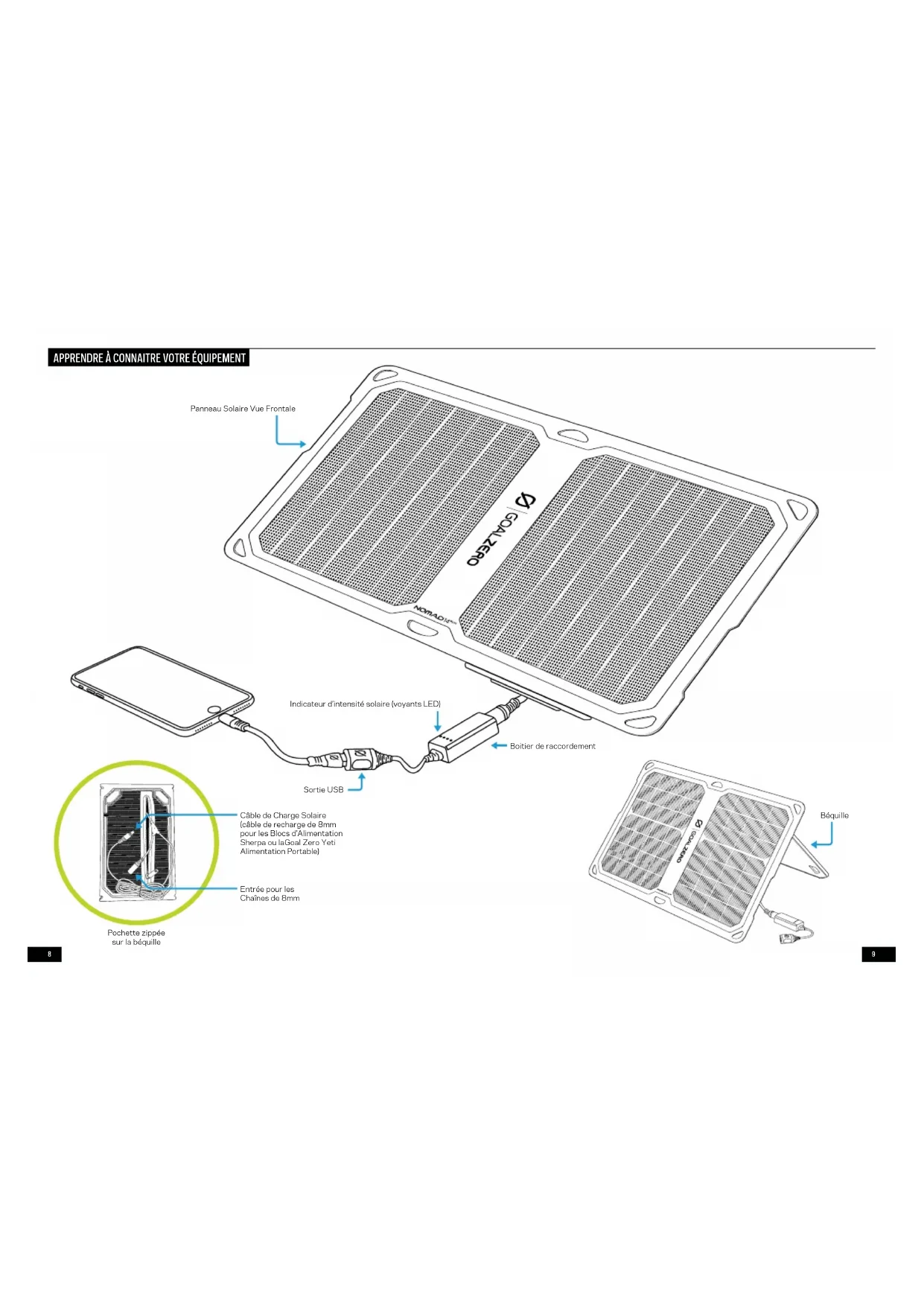

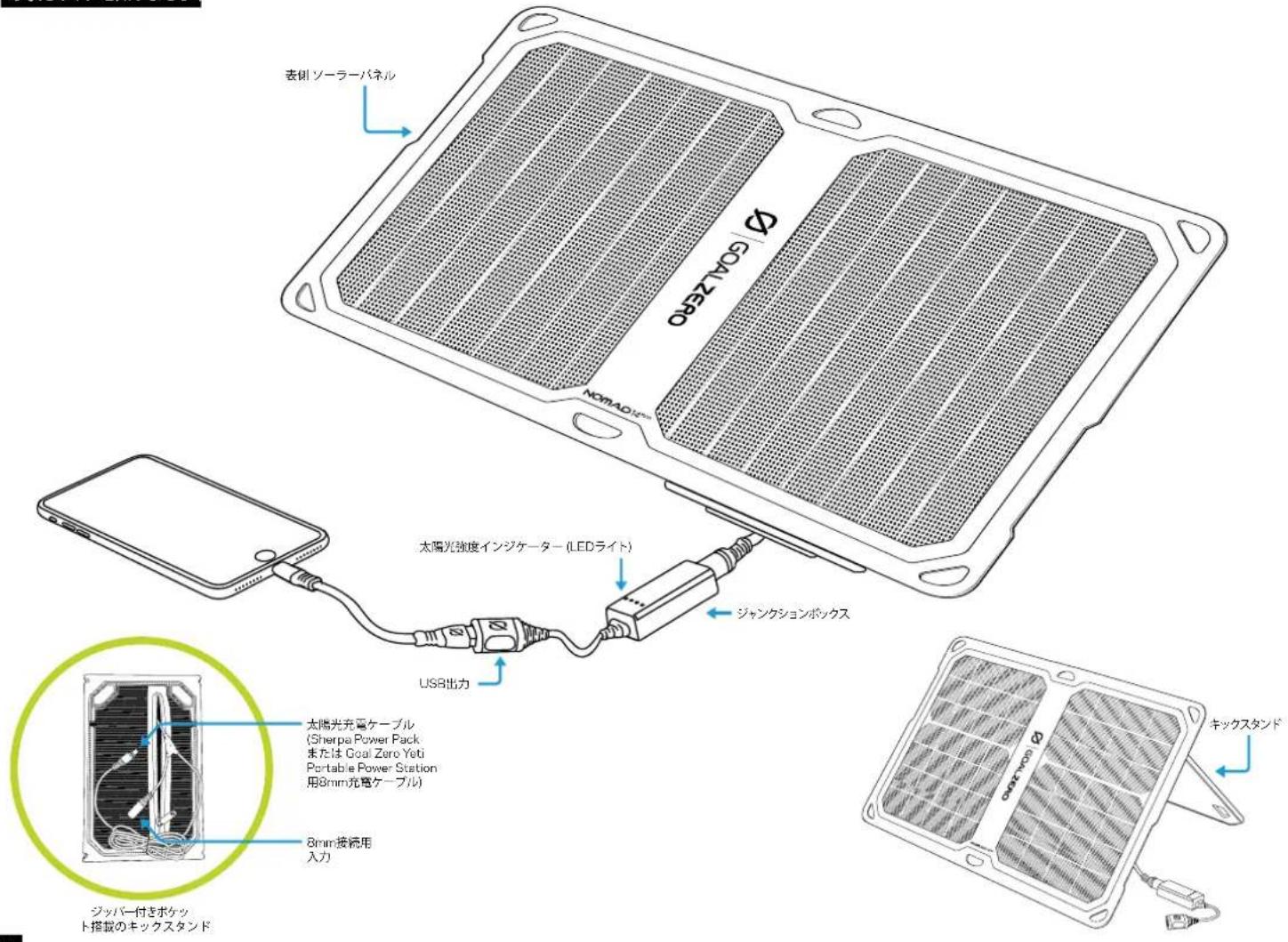

BOITIER DE RACCORDEMENT + INDICATEUR D'INTENSITE SOLAIRE

C'est la que résident les cerveaux du Nomad 14 Plus. Plusieurs composants clés, y compris l'indicateur d'intensité solaire, fonctionnement ensemble pour vous garantir la meilleure expérience de rechargement par l'énergie solaire. Ces 4 voyants LED vous indiquent les conditions d'enseillement en temps réel et vous donnant une idée de àquel point votre équipement va pouvoir se recharger.

Une fois que vous avez branché le Nomad 14 Plus, les lumières clignotent en fonction de la vitesse de charge de votre équipement. Vous pensez qu'il vous faut plus de voyageants? Essayez de repositionner le Nomad 14 Plus vers le soleil et regardez comment les voyageants et la vitesse de charge changent. Il faut avoir au moins 2 voyageants pour un rechargement optimal des téléphones et des autres appareils alimentés par un port USB.

REDEMARRAGE AUTOMATIQUE

Le Nomad 14 Plus dispose d'un redémarrage automatique qui est plus malin que tous les autres sur le marché. Gréce à la capacité de suivre l' historique du flux de tension, le Nomad 14 Plus sait reconnaitra la différence entre un dispositif qui est entierement charged et un qui se déconnecte en raison de causes métarologiques, c'est-à-dire manque de lumière solaire, ombre, éclipse solaire etc. Lorsque ces événements sont détectés, le Nomad 14 Plus rebranche automatique le chargeur, sans qu'aucun travail supplémentaire de votre part ne soit nécessaire.

BÉQUILLE

La béquille détachable du Nomad 14 Plus vous permet d'être le moins encombre que vous le souhaïtiez. Laissez-la attachée avec les aimants et elle sa dépôie à un angle optimal pour un positionnement tourné vers le soleil. Elle fournit également uneulance naturelle et une pochette ventilée pour les apparèlles que vous avez branchés.

CHAINAGE

Enchainer des panneaux est un excellent moyen de collecter plus d'énergie solaire et de recharger les appareils plusrapidement. Vous pouvez enchainer jusqu'à 150W de panneaux solaires ensemble, cela ferait environ 10 Panneaux Solaires Nomad 14 Plus; Cependant, nous n'en recommendons pas plus du quatre par chaine (voir la REMARQUE ci-dessus).

1. Débranche le Boitier de Raccordement - leMETRE de coté dans un endroit sur, comme la pochette zippée de sorte que vous ne l'égarez pas non plus.
2. Branchez le Cable de Charge de 8 mm dans un autre cable d'entree de 8mm avec un ccare bleu d'un Parneau Solaire Nomad.
3. À l'aide du Câble de Charge de 8 mm du panneau final, branchez votre installation sur un Bloc Alimentaire Sherpa ou une Alimentation Portative Goal Zero Yeti. Vous pouvez également relier un boitier de raccordement au dernier panneau solaire de la chaîne pour recharger les périmériques alimentés par USB.

REMARQUE: Si vous essayez d'enchaîner ensemble plus de quatre panneaux solaires, vous pourriez remarquer quelles choses appelé une perte de ligne, qui a à voir avec la perte de tensions sur de longues distances. Plus la tension doit traverser de cables, d'un panneau à l'autre, plus vous perdrez d'énergie.

FOIRE AUX QUESTIONS

Q:Le Nomad 14 Plus est-il etanche?
R: Oui. Nous avons fait de grands efforts pour améliorer le Nomad 14 Plus; Y compris en améliorant le processus de fabrication avec des techniques de laminage avanceses afin qu'il écoulé la pluie et la neige. Toutefois, si le boitier de raccordement est mouillé, nous vous recommendons de le laisser sécher avant de le brancher.

Q:Le Nomad 14 Plus possede-t-il une batterie integree?

R: Non. Nous avons créé le Nomad 14 pour qu'il soit aussi modulaire et léger que possible, ce qui signifie que les batteries sont considérées comme des accessoires facultatifs. Vous pouvez soit brancher votre téléphone ou leur autre apparéillectronique directement dans le Nomad 14 Plus, soit vous l'associer à l'un de nos chargesours pour stocker l'alimentation pour plus tard (comme la nuit ou quand vous étés à l'intérieur). Peut-on vous recommender un Rechargeur Goal Zero Venture ou un Bloc Alimentaire Sherpa?
Q: Est-ceça peut être enchainé avec d'autres panneaux Nomad?
R: Oui, mais seulement avec d'autres Panneaux Solaires Goal Zero Nomad. Vous pouvez brancher le Câble de Charge dans les portes de raccord des anciers Panneaux Solaires Nomad. Le Nomad 14 Plus ne peut pas être enchaîné avec les Panneaux Solaires Nomad 7 Plus ou Nomad 7.
Q: Comment fonctionnel l'Indicateur d'Intensité Solaire ?
R: Science. Nous ne pouv pas divulguer tous nos secrets. Mais plus sérieusement, nos ingénieurs ont développé des « cerveaux Electroniques » en instance de brevet pour le Nomad 14 Plus qui assure que vous ayez la meilleure experience de charge solaire qui soit. La partielectronique inclut un capteur de courant avancé (bonnier meilleur qu'un voitmetre) et un contrôleur de charge du point de puissance maximal (MPPT) unique pour optimier la sortie USB. Ce que vous devez seulement savoir est quand les conditions météo sont bonnes, vous pouvez brancher un téléphone dans le Nomad 14 Plus et le charger directement depuis le soleil. Vous saurez que les conditions sont bonnes en contrélant l'indicator d'intensité solaire.

SPECIFICATIONS TECHNIQUES

PANNEAU SOLAIRE NOMAD 14 PLUS

Panneau solaire :

Recharge les éléments suivants: Approx. Temps de charge :

Commutateur GOAL ZERO 2,5-3 hrs Switch 10/Flip 10

Commutateur GOAL ZERO Flip 20 4-5 hrs

Commutateur GOAL ZERO Flip 30 5 à 8 heures

GOAL ZERO Venture 30 5 à 8 heures

Goal Zero Sherpa 50 7-14 hrs

GOAL ZERO Sherpa 100 14 h à 28 h

Panneau solaire :

Puisance nominale 14W

Tension en Circuit Ouvert (Voc) 18-22V, jusqu'à 1A (14W max)

Type de pile Monocristalline

Ports:

8,0mm 14-22V, jusqu'à 1A (14W max)

Port USB 5V, jusqu'à 2,4A (12W max)

Général:

Poids (avec pied) 1,9 livres (862 g)

Poids (sans pied) 1,4 livres (635g)

Dimensions (déplé) 12,1 x 15,8 x 0,1 pouces (31 x 40 x 0,2 cm)

Dimensions (plie) 12,1 x 7,8 x 0,5 pouces (31 x 20 x 1,3 cm)

Garantie 12 mois

Certifications 2
