STWM712H - Microphone Vonyx - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système micro HF VHF sans fil
Marque	Vonyx
Modèle	STWM712H
Numéro de référence	179.178
Nombre de canaux	2
Plage de fréquences	200.175 - 201.400 MHz
Stabilité en fréquence	<0.005%
Déviation maximale	15 kHz
Réponse en fréquence	40 Hz - 20 kHz
Rapport signal/bruit	>100 dB
Gamme dynamique audio	>100 dB
Distorsion harmonique totale (THD)	<0.5%
Classe	2
Alimentation du récepteur	Secteur 220-240 V AC 50 Hz, adaptateur 13-15 V DC 500 mA
Alimentation des émetteurs	2 piles AA 1,5 V (non fournies)
Dimensions du récepteur	210 x 145 x 42 mm
Dimensions de l'émetteur de poche	100 x 65 x 30 mm
Dimensions du micro main	238 x 50 x 50 mm
Antenne	2 antennes orientables à 45°
Sorties audio	Balancée (XLR) et mixée
Température de fonctionnement	5°C à 35°C
Nettoyage	Chiffon sec uniquement, sans produits chimiques
Sécurité	Ne pas ouvrir le boîtier ; éviter l'humidité ; usage intérieur uniquement

FOIRE AUX QUESTIONS - STWM712H Vonyx

Que faire si le micro ne produit aucun son ?

Vérifiez que l'émetteur est allumé (interrupteur POWER sur ON) et que la pile est correctement insérée (respectez la polarité). Si la LED rouge de l'émetteur ne brille pas, remplacez la pile. Assurez-vous que le récepteur est sous tension et que le volume n'est pas au minimum. Consultez le tableau des problèmes dans la notice.

Comment remplacer la pile de l'émetteur ?

Ouvrez le couvercle du compartiment à piles. Insérez deux piles neuves de type AA 1,5 V en respectant les polarités indiquées. Refermez le couvercle. En cas de non-utilisation prolongée, retirez les piles pour éviter les fuites.

Comment régler le volume du système ?

Réglez d'abord le volume du récepteur sur la position 12h (à mi-course). Ajustez ensuite le volume de votre amplificateur ou table de mixage au niveau souhaité. Un réglage trop fort du récepteur peut provoquer des distorsions.

Que faire en cas d'interférences ou de bruits parasites ?

Identifiez les sources possibles d'interférences (autres appareils RF) et éteignez-les. Repositionnez le récepteur et assurez-vous que les antennes sont bien orientées à 45° et éloignées des surfaces métalliques. Si nécessaire, changez de fréquence ou utilisez un autre système.

Comment positionner correctement les antennes du récepteur ?

Placez chaque antenne à un angle de 45° par rapport à la verticale. Évitez de les placer à proximité de surfaces métalliques. Les antennes ne doivent pas se toucher ni se croiser. La distance entre l'émetteur et le récepteur doit être la plus faible possible.

Puis-je utiliser ce microphone en extérieur ?

Non, cet appareil est conçu pour un usage en intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité. La température de fonctionnement doit être comprise entre 5°C et 35°C.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques, de solvants ou d'aérosols, car ils pourraient endommager le revêtement ou les interrupteurs.

Pourquoi la LED de batterie faible s'allume-t-elle en rouge ?

La LED rouge sur l'émetteur indique que la pile est faible et doit être remplacée. Remplacez les deux piles AA par des neuves pour garantir un fonctionnement optimal.

Quelle est la portée maximale du système ?

La portée dépend des conditions d'utilisation, mais elle peut atteindre jusqu'à 30 mètres en ligne de vue sans obstacles. Pour une meilleure réception, gardez l'émetteur et le récepteur à une distance minimale et évitez les obstacles métalliques.

Comment stocker l'appareil en cas de non-utilisation prolongée ?

Débranchez le récepteur du secteur et retirez les piles des émetteurs. Rangez l'appareil dans son emballage d'origine, à l'abri de la poussière et de l'humidité. Rechargez la batterie interne (si présente) tous les trois mois.

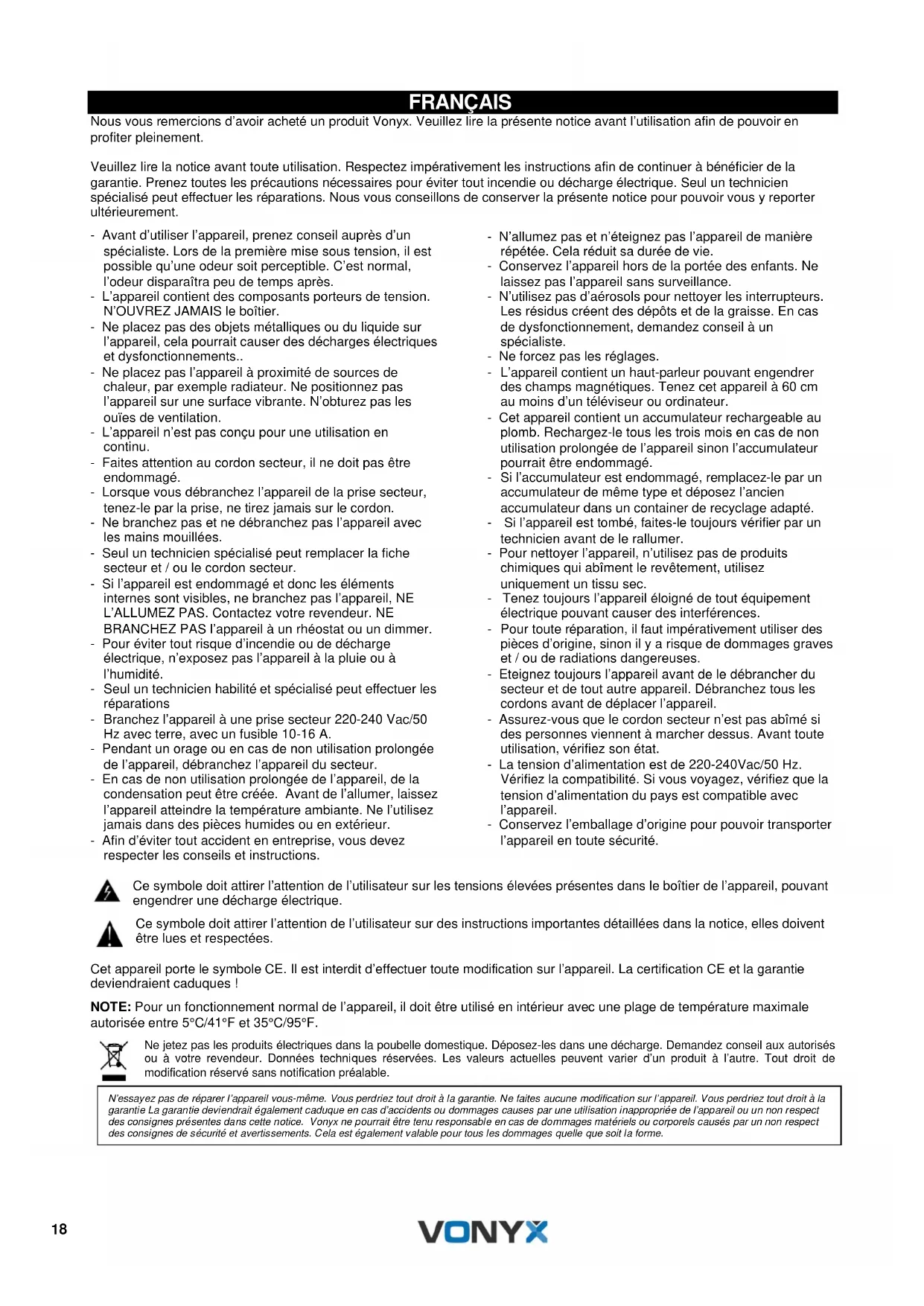

MODE D'EMPLOI STWM712H Vonyx

Nous vous remercions d'avoir acheté un produit Vonyx. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Cet appareil contient un accumulateur rechargeable au plomb. Rechargez-le tous les trois mois en cas de non utilisation prolongée de l'appareil sinon l'accumulateur pourrait être endommagé.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. Vonyx ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

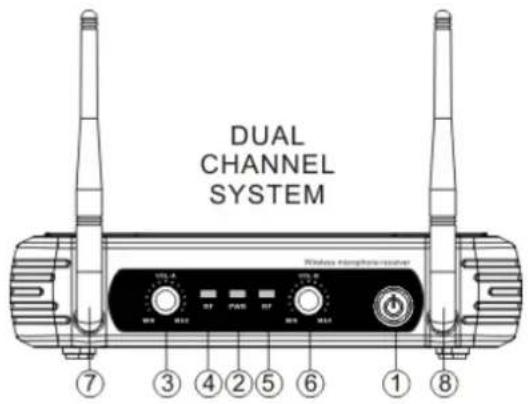

FACE AVANT ET FACE ARRIERE

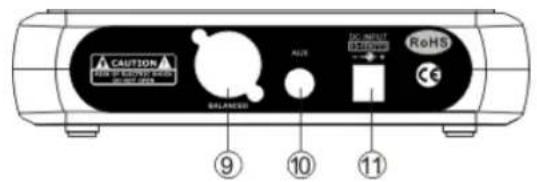

REAR PANEL

1. Interrupteur Power
2. Témoin de fonctionnement
3. Réglage de volume canaux A (Non disponible par 179.185 et 179.187)
4. LED témoin canaux A (Non disponible par 179.185 et 179.187)
5. LED témoin canaux B
6. Réglage volume canaux B
7. Bornier entrée antenne
8. Bornier entrée antenne canaux B
9. Sortie AF
10. Sortie mixage AF
11. Cordon secteur

Des modèles:

179.178 : STWM712H système VHF 2 canaux, 2 micros serre-tête
179.180 : STWM712C système VHF 2 canaux, micro main + émetteur de poche
179.183 : STWM712 système micro main 2 canaux micro main.
179.185 : STWM711système micro main 1 canal micro main.
179.187 : STWM711H système VHF 1 canaux, 1 micros serre-tête

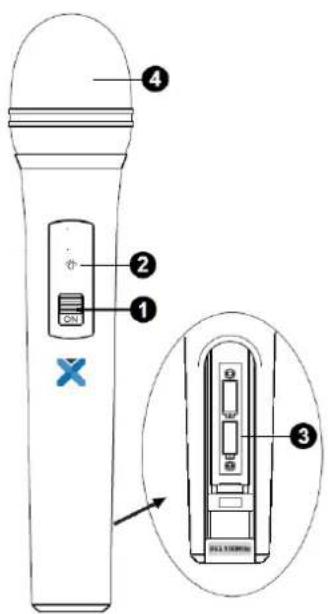

MICROPHONES MAIN

1. Interrupteur Power ON/OFF.
2. Témoin batterie faible : brille en rouge lorsque la puissance est faible : remplacez la batterie.
3. Couvercle compartiment batterie : ouvrez-le pour installer la batterie. Pensez à retirer la batterie en cas de non utilisation prolongée pour éviter qu'elle ne coule.
4. Grille: Protège la capsule et permet de diminuer les bruits de souffle.

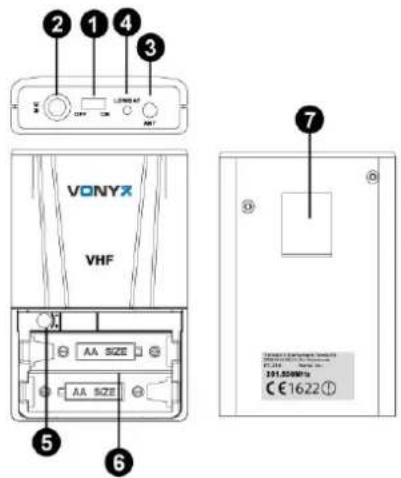

EMETTEUR DE POCHE

1. Power ON/OFF and Audio mute switch.
2. Entrée micro : pour micro serre-tête et micro cravate.
3. Antenne
4. Témoin de batterie faible : Brille en rouge lorsque la puissance est faible et qu'il faut remplacer la batterie
5. Réglage de volume : pour régler l'amplification d'entrée audio de l'émetteur.
6. Couvercle compartiment batterie : ouvrez-le pour installer la batterie.

Pensez à retirer la batterie en cas de non utilisation prolongée pour éviter qu'elle ne coule.

1. Clip de ceinture

Reliez la fiche du microphone serre-tête livré à la prise de l'émetteur (voir ci-dessous).

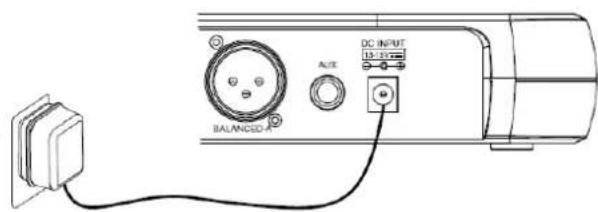

1. Branchement alimentation récepteur : reliez le bloc secteur à la fiche DC à l'arrière du récepteur. Branchez le bloc secteur à une prise 230 V\~/ 50 Hz.

1. Antenne : Placez l'antenne à 45° de la verticale, voir schéma ci-dessous.

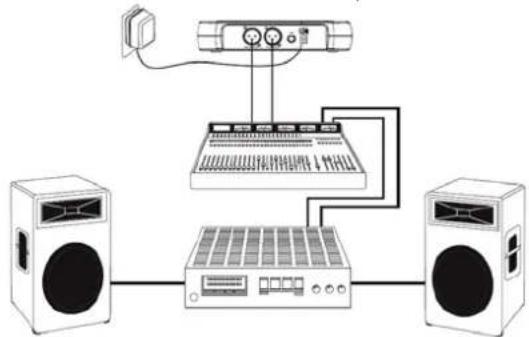

1. Branchements audio : reliez le cordon audio de la sortie audio du récepteur à l'entrée sur votre amplificateur.

FONCTIONNEMENT

Tout d'abord, éteignez le système, mettez les réglages de volume des récepteurs sur le minimum et allumez le récepteur. L'affichage s'éclaire, le système se met sur le dernier mode de fonctionnement.

Lorsque l'affichage du récepteur indique la valeur du signal RF, le témoin des antennes affiche Antenne A ou B. Réglez le volume au niveau souhaité.

Réglage volume

Réglez le volume du récepteur sur la position 12h. Puis réglez le volume de l'amplificateur ou de la table de mixage au niveau souhaité. Si le volume du récepteur est réglé trop fort, l'amplificateur va produire des distorsions qui pourraient endommager l'amplificateur et / ou les enceintes.

Pour un meilleur son :

1. Vous devez toujours voir l'antenne depuis l'emplacement de l'émetteur.
2. La distance entre l'émetteur et le récepteur doit être aussi faible que possible.
3. Si le récepteur a deux antennes, elles doivent être positionnées à 45° de la verticale.
4. Les antennes ne doivent pas être placées à côté de surfaces métalliques.
5. Les antennes ne doivent pas se toucher ni se croiser.
6. Avant d'utiliser le système en présence de public, faites un test pour trouver les "points morts". Evitez ces endroits lors du fonctionnement.

PROBLEMES

PROBLEME	LED témoin	SOLUTION
Pas de son	La LED rouge de l'émetteur ne brille pas	Mettez l'interrupteur POWER ON/OFF sur la position ON. Assurez-vous que la batterie soit correctement placée, respectez la polarité. Le cas échéant, remplacez la batterie morte par une batterie neuve.
Pas de son	La LED rouge de l'émetteur brille	Mettez l'interrupteur MUTE/ON sur ON.
Pas de son	LA LED rouge POWER du récepteur ne brille pas.	Assurez-vous que le bloc secteur est bien branché dans la prise DC. Assurez-vous que la tension d'alimentation délivrée soit correcte.
Pas de son	Les LEDs de réception de signal s'allument.	Tournez le réglage de volume du récepteur. Assurez-vous que les branchements du récepteur avec l'équipement externe sont bien faits.
Le niveau de son est différent du niveau d'un instrument relié.	Les témoins A/B du récepteur s'allument.	Réglez le niveau de l'émetteur et le volume du récepteur comme souhaité.
Le niveau de distorsion augmente graduellement.	Les témoins A/B du récepteur et LOW BATTERRY de l'émetteur s'allument.	Remplacez la batterie de l'émetteur.
Bruits, ronflements ou autres signaux radio présents.	Les témoins A/B brillent.	Identifiez les sources possibles d'interférences (autres sources RF) et éteignez-les ou utilisez un système fonctionnant sur une autre fréquence.
Perte momentanée de son lorsque l'émetteur est déplacé dans la zone d'utilisation	Les LEDS A/B du récepteur brillent en cas de perte de signal	Repositionnez le récepteur et faites des tests. Si les interférences audio persistent, repérez les “endroits morts“ et évitez-les pendant le fonctionnement.

VHF MICROPHONE

ENGLISH

Dans certaines zones, une autorisation de fonctionnement pour cet appareil peut être nécessaire. Consultez les autorités compétentes dans votre pays. La demande de licence pour les systèmes de microphones sans fil est de la responsabilité de l'utilisateur, l'autorisation dépend de la classification de l'utilisateur, du domaine d'application et de la fréquence.

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES

	STWM712H	STWM712C	STWM712	STWM711	STWM711H
Ref.nr:	179.178	179.180	179.183	179.185	179.187
Frequency range:	200.175Mhz201.400Mhz			200.175Mhz	200.175Mhz201.400Mhz
Frequency stability:	<0.005%
Maximum deviation range:	15 kHz
Frequency response:	40 Hz – 20 kHz
S/N Ratio:	>100 dB
Audio Dynamic Range:	>100 dB
T.H.D.:	< 0.5%
Class:	2
Rated voltage:	AC220~240V 50Hz
Adapter:	13-15V DC / 500mA
Dimensions:	210 x 145 x 42 mm

	Bodypack PT-218	Handheld HT-218
Frequency range:	201.400Mhz / 200.175Mhz
Receiving Sensitivity:	60 dB S/N ratio (12dBU)
S/N Ratio:	>100 dB
Battery:	2x 1.5V AA Battery
Class:	2
Dimensions:	100 x 65 x 30 mm	238 x 50 x 50 mm
