MODE D'EMPLOI Mini Space Cyclonic TW332188 TEFAL

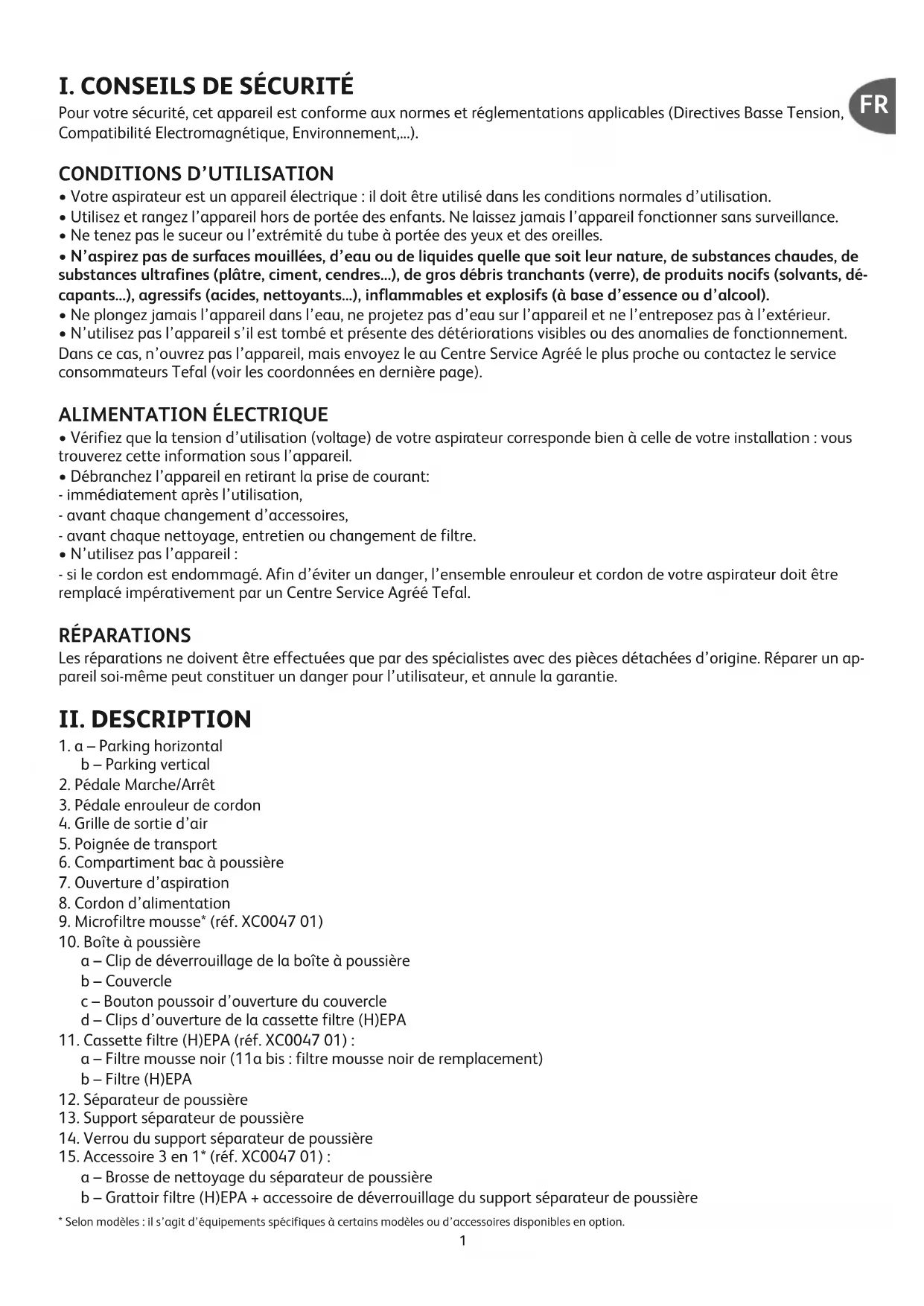

Pour votre sécurité, cet appareil est conforme aux normes et réglementations applicables (Directives Basse Tension, Compatibilité Electromagnétique, Environnement,...).

CONDITIONS D’UTILISATION

• Votre aspirateur est un appareil électrique : il doit être utilisé dans les conditions normales d’utilisation.

• Utilisez et rangez l’appareil hors de portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance.

• Ne tenez pas le suceur ou l’extrémité du tube à portée des yeux et des oreilles.

• N’aspirez pas de surfaces mouillées, d’eau ou de liquides quelle que soit leur nature, de substances chaudes, de substances ultrafines (plâtre, ciment, cendres...), de gros débris tranchants (verre), de produits nocifs (solvants, dé- capants...), agressifs (acides, nettoyants...), inflammables et explosifs (à base d’essence ou d’alcool).

• Ne plongez jamais l’appareil dans l’eau, ne projetez pas d’eau sur l’appareil et ne l’entreposez pas à l’extérieur.

• N’utilisez pas l’appareil s’il est tombé et présente des détériorations visibles ou des anomalies de fonctionnement. Dans ce cas, n’ouvrez pas l’appareil, mais envoyez le au Centre Service Agréé le plus proche ou contactez le service consommateurs Tefal (voir les coordonnées en dernière page). ALIMENTATION ÉLECTRIQUE

• Vérifiez que la tension d’utilisation (voltage) de votre aspirateur corresponde bien à celle de votre installation : vous trouverez cette information sous l’appareil.

• Débranchez l’appareil en retirant la prise de courant: - immédiatement après l’utilisation, - avant chaque changement d’accessoires, - avant chaque nettoyage, entretien ou changement de filtre.

• N’utilisez pas l’appareil : - si le cordon est endommagé. Afin d’éviter un danger, l’ensemble enrouleur et cordon de votre aspirateur doit être remplacé impérativement par un Centre Service Agréé Tefal. RÉPARATIONS Les réparations ne doivent être effectuées que par des spécialistes avec des pièces détachées d’origine. Réparer un ap- pareil soi-même peut constituer un danger pour l’utilisateur, et annule la garantie.

2. Pédale Marche/Arrêt

3. Pédale enrouleur de cordon

4. Grille de sortie d’air

5. Poignée de transport

6. Compartiment bac à poussière

7. Ouverture d’aspiration

8. Cordon d’alimentation

9. Microfiltre mousse* (réf. XC0047 01)

10. Boîte à poussière

a – Clip de déverrouillage de la boîte à poussière b – Couvercle c – Bouton poussoir d’ouverture du couvercle d – Clips d’ouverture de la cassette filtre (H)EPA

11. Cassette filtre (H)EPA (réf. XC0047 01) :

a – Filtre mousse noir (11a bis : filtre mousse noir de remplacement) b – Filtre (H)EPA

12. Séparateur de poussière

13. Support séparateur de poussière

14. Verrou du support séparateur de poussière

15. Accessoire 3 en 1* (réf. XC0047 01) :

a – Brosse de nettoyage du séparateur de poussière b – Grattoir filtre (H)EPA + accessoire de déverrouillage du support séparateur de poussière

• Selon modèles : il s’agit d’équipements spécifiques à certains modèles ou d’accessoires disponibles en option. 902872_TE_mini-space-cyclonic_902872 04/07/11 10:40 Page12 Accessoires standard :

16. Flexible avec crosse et variateur mécanique de puissance

17. Tube télescopique*

21. Suceur ameublement*

• Déballez votre appareil, conservez votre bon de garantie et lisez attentivement le mode d’emploi avant la première utilisation de votre appareil.

CONSEILS ET PRÉCAUTIONS

• Avant chaque utilisation, le cordon doit être déroulé complètement.

• Ne le coincez pas et ne le passez pas sur des arêtes tranchantes.

• Si vous utilisez une rallonge électrique, assurez-vous qu’elle est en parfait état et de section adaptée à la puissance de votre aspirateur.

• Ne déplacez pas l’aspirateur en tirant sur le cordon, l’appareil doit être déplacé par sa poignée de transport.

• N’utilisez pas le cordon pour soulever l’appareil.

• Ne débranchez jamais l’appareil en tirant sur le cordon.

• Ne faites jamais fonctionner l’aspirateur sans boîte à poussière (10) ni sans cassette filtre (H)EPA (11) : filtre mousse noir (11a) et filtre (H)EPA (11b).

• Vérifiez que le microfiltre mousse (9) est bien mis en place.

• N’utilisez que des filtres d’origine Tefal.

• N’utilisez que des accessoires d’origine Tefal.

• En cas de difficultés pour obtenir les accessoires et les filtres pour cet aspirateur, contactez le service consommateurs Tefal (voir les coordonnées en dernière page).

• Arrêtez et débranchez votre aspirateur après chaque utilisation.

• Arrêtez et débranchez toujours votre aspirateur avant l’entretien ou le nettoyage.

Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités phy- siques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

• Enfoncez fortement le flexible (16) dans l’ouverture d’aspiration (7) et tournez jusqu’au verrouillage - Fig.1.

• Pour le retirer, tournez en sens inverse et tirez - Fig.2.

• Si votre aspirateur est équipé du tube télescopique* (17) : poussez le bouton de réglage vers l’avant, sortez la longueur de tube désirée puis relâchez le bouton pour le bloquer- Fig.3. Sinon, assemblez les deux tubes* (18), en tournant légèrement - Fig.4.

• Emboîtez l’accessoire qui convient à l’extrémité du tube : - Pour les tapis et moquettes : utilisez le suceur (19) en position brosse rentrée - Fig.5. - Pour les parquets et sols lisses : utilisez le suceur (19) en position brosse sortie - Fig.5. ou utilisez directement le suceur parquet* (20). - Pour les recoins et les endroits difficiles d’accès : utilisez le suceur fente convertible en brossette* (22) en position su- ceur plat. - Pour les meubles : utilisez la brossette du suceur fente convertible* (22) ou le suceur ameublement* (21).

• Selon modèles : il s’agit d’équipements spécifiques à certains modèles ou d’accessoires disponibles en option. 902872_TE_mini-space-cyclonic_902872 04/07/11 10:40 Page23 Attention ! Arrêtez et débranchez toujours votre aspirateur avant de changer d’accessoires. BRANCHEMENT DU CORDON ET MISE EN MARCHE DE L’APPAREIL

• Déroulez complètement le cordon, branchez votre aspirateur - Fig.6 et appuyez sur la pédale Marche/Arrêt (2) - Fig.7.

• Réglez la puissance d’aspiration : avec le variateur mécanique de puissance de la crosse : ouvrez le volet du curseur de régulation pour diminuer manuellement la puissance d’aspiration, ex : sur les surfaces fragiles… - Fig.8.

RANGEMENT ET TRANSPORT DE L’APPAREIL

• Après utilisation, arrêtez votre aspirateur en appuyant sur la pédale Marche/Arrêt (2) et débranchez-le - Fig.9. Rangez le cordon en appuyant sur la pédale enrouleur de cordon (3) - Fig.10.

• En position verticale, placez le suceur (19) dans son rangement sous l’appareil (1b) - Fig.11.

• En position horizontale, placez le suceur (19) dans son rangement à l’arrière de l’appareil (1a)- Fig.12.

• Transportez facilement votre aspirateur grâce à sa poignée de transport (5).

V. NETTOYAGE ET MAINTENANCE

Important : Arrêtez et débranchez toujours votre aspirateur avant l’entretien ou le nettoyage. Attention : pour tout nettoyage de la boîte à poussière, veillez à vous placer au dessus d’une poubelle. SORTEZ LA BOITE À POUSSIÈRE (10)

• Retirez le flexible (16) de l’ouverture d’aspiration (7) - Fig.2.

• Enlevez la boîte à poussière (10) de son compartiment (6) : appuyez sur le clip de déverrouillage (10a) de la boîte - Fig.13, puis retirez la boîte - Fig.14.

1. VIDEZ LA BOÎTE À POUSSIÈRE

Important : videz la boîte à poussière (10) après chaque utilisation.

• Enlevez le couvercle (10b).

• Appuyez sur le bouton poussoir d’ouverture (10c) - Fig.15, puis retirez le couvercle - Fig.16.

• Videz la boîte au-dessus d’une poubelle - Fig.17.

• Assurez-vous qu’il ne reste pas de poussière dans la boîte.

• Remettez le couvercle (10b) : placez les ergots dans les encoches - Fig.18, puis fermez le couvercle - Fig.19.

• Replacez la boîte dans son compartiment (6) - Fig.20.

2. NETTOYEZ LE FILTRE MOUSSE NOIR (11a)

Important ! Pour optimiser les performances de votre aspirateur, veillez à laver la mousse (11a) après chaque vidage de la boîte à poussière (10).

• Tirez simultanément sur les clips d’ouverture de la cassette filtre (H)EPA (10d) - Fig.21.

• Séparez le filtre mousse noir (11a) du filtre (H)EPA (11b) - Fig.22.

• Lavez le filtre mousse noir (11a) sous le robinet à l’eau claire, essorez-le comme une éponge et faites-le sécher 12h - Fig.23.

• Une fois complètement sec, assemblez la cassette filtre (H)EPA (11) : filtre mousse noir (11a) et filtre (H)EPA (11b) sous la boîte à poussière (10) - Fig.24, remettez le couvercle - Fig.19, puis replacez la boîte à poussière dans son com- partiment (6) - Fig.20. Attention ! Le filtre mousse noir (11a) doit être replacé dans l’appareil que lorsqu’il est complètement sec. Vous pouvez utiliser votre aspirateur lors du séchage du filtre mousse noir (11a) en utilisant le filtre mousse noir de rem- placement (11a bis).

3. NETTOYEZ LA BOÎTE À POUSSIÈRE (10) ET LE SEPARATEUR AIR/ POUSSIERE (12)

Important : procédez au nettoyage de la boîte à poussière (10) et du séparateur de poussière (12) tous les mois.

• Enlevez le couvercle (10b) à l’aide du bouton poussoir d’ouverture (10c) – Fig.15-16.

• Videz la boîte à poussière au-dessus d’une poubelle – Fig.17.

• Déclipsez la cassette filtre (H)EPA (11), en tirant simultanément sur les clips d'ouverture (10d) situés aux extrémités de la boîte à poussière – Fig.21.

• Otez la cassette filtre (H)EPA (11) – Fig.22.

• Retournez la boîte et placez l’accessoire* (15b) dans la fente du verrou du support séparateur de poussière (14) – Fig.25.

• Ouvrez en respectant le sens de déverrouillage ( ) – Fig.26.

• Otez le support séparateur de poussière (13) – Fig.27.

• Déclipsez puis ôtez le séparateur de poussière (12) en respectant le sens de déverrouillage ( ) – Fig.28

• Passez ensuite la boîte à poussière (10), le support séparateur de poussière (13) et le séparateur de poussière (12) sous l’eau claire ou savonneuse – Fig. 29.

• Séchez-les à l’aide d’un chiffon – Fig. 30.

• Une fois secs, replacez puis clipsez le séparateur de poussière (12) sur le support séparateur de poussière (13), en res- pectant le sens de verrouillage ( ) – Fig.31.

• Replacez-les sur la boîte à poussière (10) – Fig.32.

• Placez l’accessoire* (15b) dans la fente du verrou du support séparateur de poussière (14) – Fig.25.

• Fermez en respectant le sens de verrouillage ( ) – Fig.33.

• Clipsez la cassette filtre (H)EPA (11) ( filtre mousse noir (11a) + filtre (H)EPA (11b) ) dans la boîte – Fig.24.

et replacez la boîte à poussière (10) dans son compartiment (6) – Fig.20.

4. NETTOYEZ LE FILTRE (H)EPA (11b)

L’air que nous respirons contient des particules qui peuvent être allergènes : les larves et déjections d’acariens, les moi- sissures, le pollen, les fumées et les résidus animaux (poils, peau, salive, urine). Les particules les plus fines pénètrent profondément dans l’appareil respiratoire où elles peuvent provoquer une inflammation et altérer la fonction respira- toire dans son ensemble. Les filtres (H)EPA (High) Efficiency Particulate Air Filter, c’est-à-dire filtres de (Haute) Efficacité pour les Particules Aé- riennes permettent de retenir les particules les plus fines. Grâce au filtre (H)EPA, l’air rejeté dans la pièce est plus sain que l’air aspiré. Important ! Procédez au nettoyage de la cassette filtre (H)EPA (11) : filtre mousse noir (11a) et filtre (H)EPA (11b) tous les mois.

• Retirez le flexible (16) de l’ouverture d’aspiration (7) - Fig.2.

• Enlevez la boîte à poussière (10) de son compartiment (6) à l’aide du clip de déverrouillage de la boîte (10a) – Fig.13-

• Tirez simultanément sur les clips d’ouverture de la cassette filtre (H)EPA (10d) - Fig.21.

• Séparez le filtre mousse noir (11a) du filtre (H)EPA (11b) - Fig.22.

• Retournez le filtre (H)EPA (11b), et tapotez-le au-dessus d’une poubelle - Fig.34.

• Grattez ensuite le filtre avec l’accessoire* (15b) sous l’eau tiède, puis laissez sécher le filtre (H)EPA 24h - Fig.35.

• Une fois complètement sec, assemblez la cassette filtre (H)EPA (11) : filtre mousse noir (11a) et filtre (H)EPA (11b) sous la boîte à poussière (10) - Fig.24, puis replacez la boîte à poussière dans son compartiment (6) - Fig.20.

• Veillez à ce que le filtre (H)EPA (11b) soit complètement sec avant de le replacer dans l’appareil. Attention ! Veillez à ce que tout le système de filtration soit bien mis en place avant de remettre en route l’appareil.

• Enlevez la boîte à poussière (10) de son compartiment (6) à l’aide du clip de déverrouillage de la boîte (10a) - Fig.13-

• Tirez simultanément sur les clips d’ouverture de la cassette filtre (H)EPA (10d) - Fig.21.

• Séparez le filtre mousse noir (11a) du filtre (H)EPA (11b) - Fig.22.

• Si la cassette filtre (H)EPA (11) (filtre mousse noir (11a) et filtre (H)EPA (11b)) est endommagée, jetez-la à la poubelle - Fig.36 et remplacez-la par une nouvelle cassette filtre (H)EPA (réf. XC0047 01).

• Assemblez la cassette filtre (H)EPA (11) : filtre mousse noir (11a) et filtre (H)EPA (11b) sous la boîte (10) - Fig.24 puis replacez la boîte à poussière dans son compartiment (6) - Fig.20.

• Selon modèles : il s’agit d’équipements spécifiques à certains modèles ou d’accessoires disponibles en option. 902872_TE_mini-space-cyclonic_902872 04/07/11 10:40 Page45 5.2. MICROFILTRE MOUSSE (9)

• Otez le microfiltre mousse* (9) - Fig.37.

• Jetez le microfiltre mousse* (9) dans une poubelle - Fig.38.

• Placez un nouveau microfiltre mousse* (9) (réf. XC0047 01) dans le logement prévu à cet effet - Fig.39

• Assurez-vous du bon positionnement du microfiltre mousse* (9) avant de remettre la boîte à poussière (10).

NETTOYEZ L’ASPIRATEUR

• Essuyez le corps de l’appareil et les accessoires avec un chiffon doux et humide, puis séchez.

• Essuyez le couvercle avec un chiffon sec - Fig.40.

• N’utilisez pas de produits détergents, agressifs ou abrasifs.

Important : Dès que votre aspirateur fonctionne moins bien et avant toute vérification, arrêtez-le en appuyant sur la pédale Marche/ Arrêt. SI VOTRE ASPIRATEUR NE DÉMARRE PAS

• L’appareil n’est pas alimenté : vérifiez que l’appareil est correctement branché.

SI VOTRE ASPIRATEUR N’ASPIRE PAS

• Un accessoire ou le flexible est bouché : débouchez l’accessoire ou le flexible.

• Vérifiez que la boîte à poussière (10) est bien positionnée.

• Vérifiez que le couvercle est bien fermé. SI VOTRE ASPIRATEUR ASPIRE MOINS BIEN, FAIT DU BRUIT, SIFFLE

• Un accessoire ou le flexible est partiellement bouché : débouchez l’accessoire ou le flexible.

• La boîte à poussière est pleine : videz-la (voir chapitre NETTOYAGE ET MAINTENANCE).

• Le système de filtration est saturé : nettoyez la cassette filtre (H)EPA (11) (voir chapitre NETTOYAGE ET MAINTE- NANCE). Si le problème persiste, changez le système de filtration (voir chapitre NETTOYAGE ET MAINTENANCE).

• Le variateur mécanique de puissance de la crosse est ouvert : fermez le variateur mécanique de puissance.

• Vérifiez que la boîte à poussière (10) est bien placée dans le compartiment bac à poussière (6). SI LE SUCEUR EST DIFFICILE À DÉPLACER

• Ouvrez le curseur de régulation de la crosse pour diminuez la puissance.

• Vérifiez que la position (brosse rentrée/ brosse sortie) du suceur tous sols (19) correspond bien à la surface du sol net- toyé. SI LE CORDON NE RENTRE PAS TOTALEMENT

• Le cordon est ralenti lors de sa rentrée : ressortez le cordon et appuyez sur la pédale enrouleur de cordon. Si un problème persiste, confiez votre aspirateur au Centre Service Agréé Tefal le plus proche. Consultez la liste des Centres Service Agréés Tefal ou contactez le service consommateurs Tefal (voir les coordonnées en dernière page). GARANTIE

• Cet appareil est uniquement réservé à un usage ménager et domestique ; en cas d’utilisation non appropriée ou non conforme au mode d’emploi, aucune responsabilité ne peut engager la marque et la garantie est annulée.

• Lisez attentivement le mode d’emploi avant la première utilisation de votre appareil : une utilisation non conforme au mode d’emploi dégagerait Tefal de toute responsabilité.
• Selon modèles : il s’agit d’équipements spécifiques à certains modèles ou d’accessoires disponibles en option.

Conformément à la réglementation en vigueur, tout appareil hors d’usage doit être rendu définitivement inutilisable : débranchez et coupez le cordon avant de jeter l’appareil. Participons à la protection de l’environnement ! Votre appareil contient de nombreux matériaux valorisables ou recyclables. Confiez celui-ci dans un point de collecte pour que son traitement soit effectué.

VII. LES ACCESSOIRES*

ACCESSOIRES* Suceur ameublement Suceur fente converti- ble en brossette Suceur parquet Mini turbobrosse Turbobrosse UTILISATION Pour nettoyer les meubles Pour accéder aux recoins et aux endroits difficiles d’ac- cès. Pour les sols fragiles. Pour nettoyer en profondeur les tissus d’ameublement. Pour enlever les fils et les poils d’animaux incrustés dans les tapis et les mo- quettes.

MISE EN PLACE DE L’ACCESSOIRE

Emboîtez le suceur ameublement à l’extrémité du tube. Emboîtez le suceur fente converti- ble en brossette à l’extrémité de la crosse ou du tube. Emboîtez le suceur parquet à l’extrémité du tube. Emboîtez la mini turbobrosse à l’extrémité du tube. Emboîtez la turbobrosse à l’extrémité du tube.

Centres Servie Agréés Tefal (voir la liste des adresses ci-jointe). Centres Servie Agréés Tefal (voir la liste des adresses ci-jointe). Centres Servie Agréés Tefal (voir la liste des adresses ci-jointe). Centres Servie Agréés Tefal (voir la liste des adresses ci-jointe). Centres Servie Agréés Tefal (voir la liste des adresses ci-jointe).

• Selon modèles : il s’agit d’équipements spécifiques à certains modèles ou d’accessoires disponibles en option. 902872_TE_mini-space-cyclonic_902872 04/07/11 10:40 Page67
