MODE D'EMPLOI Compacteo Ergo TW535388 TEFAL

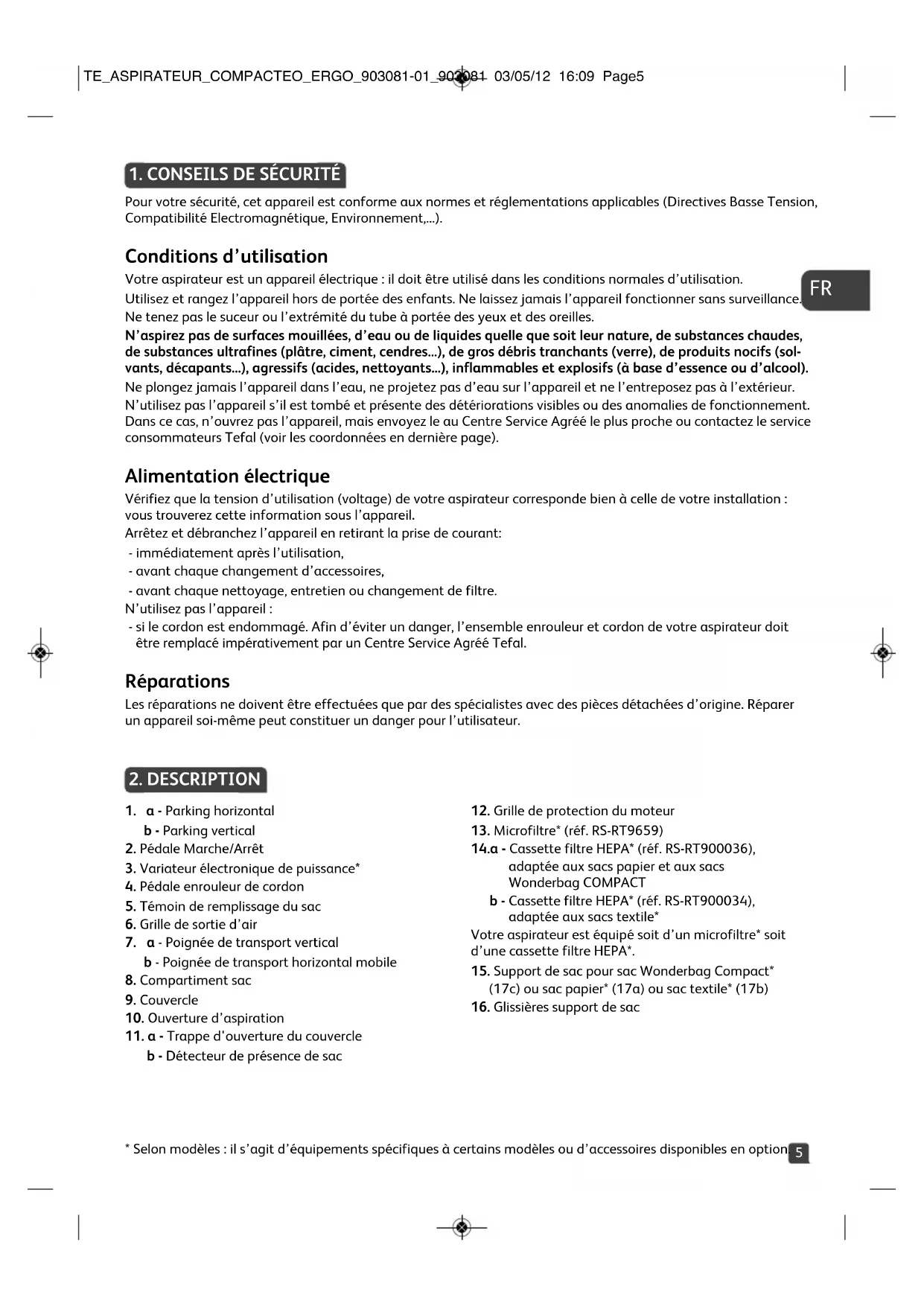

Pour votre sécurité, cet appareil est conforme aux normes et réglementations applicables (Directives Basse Tension, Compatibilité Electromagnétique, Environnement,...). Conditions d’utilisation Votre aspirateur est un appareil électrique : il doit être utilisé dans les conditions normales d’utilisation. Utilisez et rangez l’appareil hors de portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance. Ne tenez pas le suceur ou l’extrémité du tube à portée des yeux et des oreilles. N’aspirez pas de surfaces mouillées, d’eau ou de liquides quelle que soit leur nature, de substances chaudes, de substances ultrafines (plâtre, ciment, cendres...), de gros débris tranchants (verre), de produits nocifs (sol- vants, décapants...), agressifs (acides, nettoyants...), inflammables et explosifs (à base d’essence ou d’alcool). Ne plongez jamais l’appareil dans l’eau, ne projetez pas d’eau sur l’appareil et ne l’entreposez pas à l’extérieur. N’utilisez pas l’appareil s’il est tombé et présente des détériorations visibles ou des anomalies de fonctionnement. Dans ce cas, n’ouvrez pas l’appareil, mais envoyez le au Centre Service Agréé le plus proche ou contactez le service consommateurs Tefal (voir les coordonnées en dernière page). Alimentation électrique Vérifiez que la tension d’utilisation (voltage) de votre aspirateur corresponde bien à celle de votre installation : vous trouverez cette information sous l’appareil. Arrêtez et débranchez l’appareil en retirant la prise de courant: - immédiatement après l’utilisation, - avant chaque changement d’accessoires, - avant chaque nettoyage, entretien ou changement de filtre. N’utilisez pas l’appareil : - si le cordon est endommagé. Afin d’éviter un danger, l’ensemble enrouleur et cordon de votre aspirateur doit être remplacé impérativement par un Centre Service Agréé Tefal. Réparations Les réparations ne doivent être effectuées que par des spécialistes avec des pièces détachées d’origine. Réparer un appareil soi-même peut constituer un danger pour l’utilisateur.

2. Pédale Marche/Arrêt

3. Variateur électronique de puissance*

4. Pédale enrouleur de cordon

5. Témoin de remplissage du sac

6. Grille de sortie d’air

10. Ouverture d’aspiration

11. a - Trappe d'ouverture du couvercle

b - Détecteur de présence de sac

12. Grille de protection du moteur

13. Microfiltre* (réf. RS-RT9659)

14.a - Cassette filtre HEPA* (réf. RS-RT900036), adaptée aux sacs papier et aux sacs Wonderbag COMPACT b - Cassette filtre HEPA* (réf. RS-RT900034), adaptée aux sacs textile* Votre aspirateur est équipé soit d’un microfiltre* soit d’une cassette filtre HEPA*.

15. Support de sac pour sac Wonderbag Compact*

(17c) ou sac papier* (17a) ou sac textile* (17b)

16. Glissières support de sac

• Selon modèles : il s’agit d’équipements spécifiques à certains modèles ou d’accessoires disponibles en option. TE_ASPIRATEUR_COMPACTEO_ERGO_903081-01_903081 03/05/12 16:09 Page56 Déballage Déballez votre appareil, conservez votre bon de garantie et lisez attentivement le mode d’emploi avant la première utilisation de votre appareil. Conseils et précautions Avant chaque utilisation, le cordon doit être déroulé complètement. Ne le coincez pas et ne le passez pas sur des arêtes tranchantes. Si vous utilisez une rallonge électrique, assurez-vous qu’elle est en parfait état et de section adaptée à la puissance de votre aspirateur. Votre aspirateur est équipé d'une protection qui évite la surchauffe du moteur. Dans certains cas (utilisation de la crosse sur fauteuil, sièges…) la protection se déclenche et l'appareil peut émettre un bruit inhabituel et sans gravité. Ne déplacez pas l’aspirateur en tirant sur le cordon, l’appareil doit être déplacé par sa poignée de transport. N’utilisez pas le cordon pour soulever l’appareil. Ne débranchez jamais l’appareil en tirant sur le cordon. Ne faites jamais fonctionner l’aspirateur sans sac et sans système de filtration : microfiltre* ou cassette filtre HEPA*. Vérifiez que le filtre (12+13 ou 14a ou 14b) est bien en place. N’utilisez que des sacs et des filtres d’origine Tefal. N’utilisez que des accessoires d’origine Tefal. En cas de difficultés pour obtenir les accessoires et les filtres pour cet aspirateur, contactez le service consomma- teurs Tefal. Arrêtez et débranchez votre aspirateur après chaque utilisation. Arrêtez et débranchez toujours votre aspirateur avant l’entretien ou le nettoyage. Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instruc- tions préalables concernant l’utilisation de l’appareil. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Assemblage des éléments de l’appareil Enfoncez fortement le flexible (18) dans l’ouverture d’aspiration (10) et tournez jusqu’au verrouillage - fig.1. Pour le retirer, tournez en sens inverse et tirez - fig.2. Si votre aspirateur est équipé du tube télescopique* (19) : poussez le bouton de réglage vers l’avant, sortez la lon- gueur de tube désirée puis relâchez le bouton pour le bloquer- fig.3a. Sinon, assemblez les deux tubes* (20), en tournant légèrement- fig. 3b. Emboîtez l’accessoire qui convient à l’extrémité du tube : - Pour les tapis et moquettes : utilisez le suceur (22) en position brosse rentrée - fig.4. Accessoires standard :

18. Flexible avec crosse et variateur mécanique de

19. Tube télescopique*

23. Suceur ameublement*

• Selon modèles : il s’agit d’équipements spécifiques à certains modèles ou d’accessoires disponibles en option. TE_ASPIRATEUR_COMPACTEO_ERGO_903081-01_903081 03/05/12 16:09 Page67

- Pour les parquets et sols lisses : utilisez le suceur (22) en position brosse sortie - fig.5 ou utilisez directement le su- ceur parquet* (21). - Pour les recoins et les endroits difficiles d’accès : utilisez le suceur fente convertible en brossette* (24) en position suceur plat. - Pour les meubles : utilisez la brossette du suceur fente convertible* (24) ou le suceur ameublement* (23). Attention ! Arrêtez et débranchez toujours votre aspirateur avant de changer d’accessoires. Branchement du cordon et mise en marche de l’appareil Déroulez complètement le cordon, branchez votre aspirateur - fig.6 et appuyez sur la pédale Marche/Arrêt (2) - fig. 7. Réglez la puissance d’aspiration : - avec le variateur électronique de puissance* (3) : tournez le bouton du variateur électronique* pour régler la puissance d’aspiration: vers position max pour les sols et sur la position min pour le mobilier et les tissus fragiles - fig. 8. - avec le variateur mécanique de puissance de la crosse : ouvrez le volet du curseur de régulation pour diminuer manuellement la puissance d’aspiration, ex : sur les surfaces fragiles… - fig. 9. Rangement et transport de l’appareil Après utilisation, arrêtez votre aspirateur en appuyant sur la pédale Marche/Arrêt (2) et débranchez-le - fig. 10. Rangez le cordon en appuyant sur la pédale enrouleur de cordon (4) - fig. 11. En position verticale, placez le suceur (22) dans son rangement sous l’appareil (1b) - fig. 12. En position horizontale, placez le suceur (22) dans son rangement à l’arrière de l’appareil (1a)- fig. 13. Transportez facilement votre aspirateur grâce à ses poignées de transport (7a ou 7b). Important : Arrêtez et débranchez toujours votre aspirateur avant l’entretien ou le nettoyage. Changez de sac Le témoin de remplissage du sac (5) vous indique que le sac est plein ou saturé. Si vous constatez une diminution de l’efficacité de votre appareil, réglez la puissance au maximum et maintenez le suceur levé au-dessus du sol. Si le témoin reste rouge, remplacez le sac. Retirez le flexible (18) de l’ouverture d’aspiration (10)- fig. 2. Ouvrez le couvercle (9) de votre aspirateur- fig. 14. a) Si votre aspirateur est équipé d’un sac papier* (17a) ou d’un sac Wonderbag Compact* (17c) : Retirez le support de sac (15) du compartiment sac (8) - fig. 15a, puis enlevez le sac papier* (17a) ou le sac Won- derbag Compact* (17c) de son support en le faisant coulisser sur les glissières (16) - fig. 15b. Jetez le sac papier* ou le sac Wonderbag Compact* dans une poubelle – fig. 15c. Positionnez un nouveau sac papier* ou un nouveau sac Wonderbag Compact* sur le support - fig. 15d. Placez-le à l’intérieur du compartiment - fig. 15e. Assurez-vous du bon positionnement du sac et du support de sac (15) avant de refermer le couvercle (9). b) Si votre aspirateur est équipé d’un sac textile* : Retirez le support de sac (15) du compartiment sac (8)- fig.16a, puis enlevez le sac textile* (17b) de son support (15) en le faisant coulisser sur les glissières (16) - fig.16b. Ouvrez le sac à l’aide du zip- fig. 16c, puis videz-le au-dessus d'une poubelle- fig. 16d. Nettoyer le sac à l'eau claire- fig. 16e. Laissez le sécher au moins 24h (ne replacez le sac que s'il est parfaitement sec)- fig. 16f. Refermez le sac textile : veillez à ce que le zip soit fermé complètement - fig.16g - avant de remettre le sac dans l’appareil.

• Repositionnez le sac textile sur le support de sac - fig.16h.

• Assurez-vous du bon positionnement du sac textile et du support de sac (15) avant de refermer le couvercle.

5. NETTOYAGE ET MAINTENANCE

• Selon modèles : il s’agit d’équipements spécifiques à certains modèles ou d’accessoires disponibles en option. TE_ASPIRATEUR_COMPACTEO_ERGO_903081-01_903081 03/05/12 16:09 Page78 Changez le microfiltre* (réf : RS-RT9659) Important : Changez le microfiltre* RS-RT9659 tous les 6 changements de sac. Ouvrez le couvercle (9) de votre aspirateur - fig. 14. Retirez la grille de protection du moteur (12) - fig. 17a. Retirez le microfiltre* (13) - fig.17b, et conservez la grille de protection du moteur (12). Jetez le microfiltre* (13) dans une poubelle - fig. 17c. Placez un nouveau microfiltre (13) sur la grille de protection du moteur (12) - fig. 17d. Placez les ergots dans les encoches- fig. 17d. Verrouillez la grille de protection du moteur (12) - fig. 17e. Assurez-vous du bon positionnement de la grille de protection du moteur (12)* avant de refermer le couvercle (9). Changer la cassette filtre HEPA* (réf : RS-RT900036) adaptée aux sacs papier et wonderbag compact Important : Remplacez la cassette filtre HEPA* RS-RT900036 tous les 6 mois (selon la fréquence d’utilisation). Ouvrez le couvercle (9) de votre aspirateur - fig. 14. Retirez la cassette filtre HEPA* (14a) - fig. 18a - 18b. Jetez la cassette dans une poubelle - fig.18c. Placez les ergots de la nouvelle cassette filtre HEPA dans les encoches - fig. 18d. Verrouillez la nouvelle cassette filtre HEPA* (14a) dans son compartiment - fig. 18e. Assurez-vous du bon positionnement de la cassette filtre HEPA* (14a) avant de refermer le couvercle (9). Nettoyez la cassette filtre HEPA* (réf : RS-RT900034) adaptée aux sacs textile Attention ! Ce nettoyage est exclusivement réservé à la cassette filtre HEPA* réf : RS-RT900034. Ouvrez le couvercle (9) de votre aspirateur - fig. 14. Retirez la cassette filtre HEPA* (14b) - fig. 19a - 19b. Tapotez la cassette filtre HEPA* (14b) au dessus d’une poubelle - fig. 19c. Passez la ensuite sous l’eau claire- fig. 19d, et laissez sécher au moins 24h - fig 19e. Veillez à ce que la cassette filtre HEPA* (14b) soit bien sèche avant de la remettre en place. Placez les ergots dans les encoches - fig. 19f. Verrouillez la cassette filtre HEPA* (14b) dans son compartiment - fig. 19g. Assurez-vous du bon positionnement de la cassette filtre HEPA* (14b) avant de refermer le couvercle (9). Nettoyez l’aspirateur Essuyez le corps de l’appareil et les accessoires avec un chiffon doux et humide, puis séchez. Essuyez le couvercle avec un chiffon sec - fig. 20. N’utilisez pas de produits détergents, agressifs ou abrasifs. Important : Dès que votre aspirateur fonctionne moins bien et avant toute vérification, arrêtez-le en appuyant sur la pédale Marche/ Arrêt. Si votre aspirateur ne démarre pas L’appareil n’est pas alimenté : vérifiez que l’appareil est correctement branché. Si votre aspirateur n’aspire pas Un accessoire ou le flexible est bouché : débouchez l’accessoire ou le flexible. Le couvercle est mal fermé : vérifiez la mise en place du sac et du support de sac (15) et refermez le couvercle.

• Selon modèles : il s’agit d’équipements spécifiques à certains modèles ou d’accessoires disponibles en option. TE_ASPIRATEUR_COMPACTEO_ERGO_903081-01_903081 03/05/12 16:09 Page89

Si votre aspirateur aspire moins bien, fait du bruit, siffle Un accessoire ou le flexible est partiellement bouché : débouchez l’accessoire ou le flexible. Le sac est plein ou saturé par des poussières fines : remplacez le sac papier* (17a) ou le sac Wonderbag Compact* (17c), ou videz le sac textile* (17b). Si le témoin de remplissage du sac reste rouge après avoir changé de sac Le système de filtration est saturé : - Cassette HEPA* : Changez la cassette HEPA* (14a) (réf. RS-RT900036)et replacez-la dans son logement ou lavez la cassette filtre HEPA* (14b) (réf. RS-RT900034) selon la procédure. - Microfiltre* : Retirez le microfiltre* et remplacez-le par un nouveau (réf. RS-RT900040). Le variateur électronique de puissance* est en position min : augmentez la puissance à l’aide du variateur électro- nique de puissance* (sauf si vous aspirez des tissus fragiles). Le variateur mécanique de puissance de la crosse est ouvert : fermez le variateur mécanique de puissance. Si le couvercle ne se ferme pas (action du détecteur 11b) Vérifiez la présence du sac et du support de sac (15) ou son bon positionnement. Si le suceur est difficile à déplacer Ouvrez le curseur de régulation de la crosse ou diminuez la puissance. Vérifiez que la position du suceur (22) soit adaptée au sol aspiré : pour les tapis et moquettes, utilisez le suceur en position brosse rentrée - fig.4, pour les parquets et sols lisses, utilisez le suceur en position brosse sortie - fig.5. Si le cordon ne rentre pas totalement Le cordon est ralenti lors de sa rentrée : ressortez le cordon et appuyez sur la pédale enrouleur de cordon. Si votre aspirateur s’arrête en cours d'aspiration La sécurité thermique a fonctionné. Vérifiez que le tube et le flexible ne sont pas bouché ou que le sac et les filtres ne sont pas saturés. Laissez refroidir 30 minutes avant de remettre l’aspirateur en marche. Si un problème persiste, confiez votre aspirateur au Centre Service Agréé Tefal le plus proche ou contactez le Service Consommateur Tefal (voir les coordonnées en dernière page). Garantie Cet appareil est uniquement réservé à un usage ménager et domestique ; en cas d’utilisation non appropriée ou non conforme au mode d’emploi, aucune responsabilité ne peut engager la marque et la garantie est annulée. Lisez attentivement le mode d’emploi avant la première utilisation de votre appareil : une utilisation non conforme au mode d’emploi dégagerait Tefal de toute responsabilité.

• Selon modèles : il s’agit d’équipements spécifiques à certains modèles ou d’accessoires disponibles en option. TE_ASPIRATEUR_COMPACTEO_ERGO_903081-01_903081 03/05/12 16:09 Page910 Conformément à la réglementation en vigueur, tout appareil hors d’usage doit être rendu définitivement inutilisable : débranchez et coupez le cordon avant de jeter l’appareil. Participons à la protection de l’environnement ! Votre appareil contient de nombreux matériaux valorisables ou recyclables. Confiez celui-ci dans un point de collecte pour que son traitement soit effectué. ACCESSOIRES* UTILISATION MISE EN PLACE DE L’ACCESSOIRE LIEUX D’ACHAT Suceur ameublement Pour nettoyer les meubles. Emboîtez le suceur ameublement à l’extrémité du tube. Centres Service Agréés Tefal. Suceur fente convertible en brossette Pour accéder aux recoins et aux endroits difficiles d’accès. Emboîtez le suceur fente convertible en brossette à l’extrémité de la crosse ou du tube. Suceur parquet Pour les sols fragiles. Emboîtez le suceur parquet à l’extrémité du tube. Mini turbobrosse Pour nettoyer en profondeur les tissus d’ameublement. Emboîtez la mini turbobrosse à l’extrémité du tube. Turbobrosse Pour enlever les fils et les poils d’animaux incrustés dans les tapis et les moquettes. Emboîtez la turbobrosse à l’extrémité du tube.
