Caractéristiques techniques	Moniteur CRT 17 pouces, résolution 1280 x 1024, temps de réponse 16 ms, fréquence de rafraîchissement 85 Hz.
Utilisation	Idéal pour un usage bureautique et multimédia, compatible avec les systèmes d'exploitation Windows.
Maintenance et réparation	Nettoyage régulier de l'écran avec un chiffon doux, vérification des connexions, pas de pièces remplaçables par l'utilisateur.
Sécurité	Conforme aux normes de sécurité CE, ne pas exposer à l'humidité, débrancher avant nettoyage.
Informations générales	Poids : environ 16 kg, dimensions : 380 x 420 x 450 mm, garantie de 2 ans.

FOIRE AUX QUESTIONS - SyncMaster 171N SAMSUNG

Comment connecter le moniteur SAMSUNG SyncMaster 171N à mon ordinateur ?

Utilisez un câble VGA pour connecter le port VGA du moniteur à la sortie VGA de votre ordinateur. Assurez-vous que le moniteur est sous tension.

Que faire si l'écran du moniteur reste noir ?

Vérifiez que le moniteur est allumé et que le câble est correctement connecté. Testez avec un autre câble ou un autre ordinateur pour exclure un problème de matériel.

Comment régler la luminosité et le contraste du moniteur ?

Utilisez les boutons situés sur le panneau avant du moniteur pour accéder au menu OSD. Sélectionnez 'Luminosité' ou 'Contraste' et ajustez les niveaux selon vos préférences.

Le moniteur affiche des couleurs incorrectes, que faire ?

Essayez de réinitialiser les paramètres d'usine via le menu OSD. Vérifiez également les paramètres de couleur de votre carte graphique sur l'ordinateur.

Comment nettoyer l'écran du moniteur ?

Utilisez un chiffon doux et sec ou légèrement humidifié avec de l'eau. Évitez les produits chimiques agressifs qui pourraient endommager l'écran.

Le moniteur émet un bruit de bourdonnement, est-ce normal ?

Un léger bourdonnement peut être normal, mais si le bruit est fort ou dérangeant, cela peut indiquer un problème avec l'alimentation ou les composants internes. Contactez le support technique si le bruit persiste.

Comment changer la résolution de mon moniteur SAMSUNG SyncMaster 171N ?

Faites un clic droit sur le bureau de votre ordinateur, sélectionnez 'Paramètres d'affichage' et ajustez la résolution à 1280 x 1024 pour une meilleure qualité d'image.

Que faire si le moniteur ne se met pas en veille ?

Vérifiez les paramètres de gestion de l'alimentation de votre ordinateur pour vous assurer que le mode veille est activé. Si le problème persiste, essayez de réinitialiser le moniteur.

Comment savoir si mon moniteur a besoin d'être réparé ?

Si le moniteur ne s'allume pas, présente des défauts d'affichage persistants ou si des composants internes semblent défectueux, il peut nécessiter une réparation. Contactez un professionnel pour un diagnostic.

MODE D'EMPLOI SyncMaster 171N SAMSUNG

Index Consignes de sécurité Introduction Installation Affichage Sur Ecran Dépannage Spécifications Information Consignes de sécurité Veuillez lire les consignes de sécurité suivantes pour prevenir des dommages et nuisances pour l'utilisateur.

Notation
Alimentation
Installation
Nettoyage
Autres

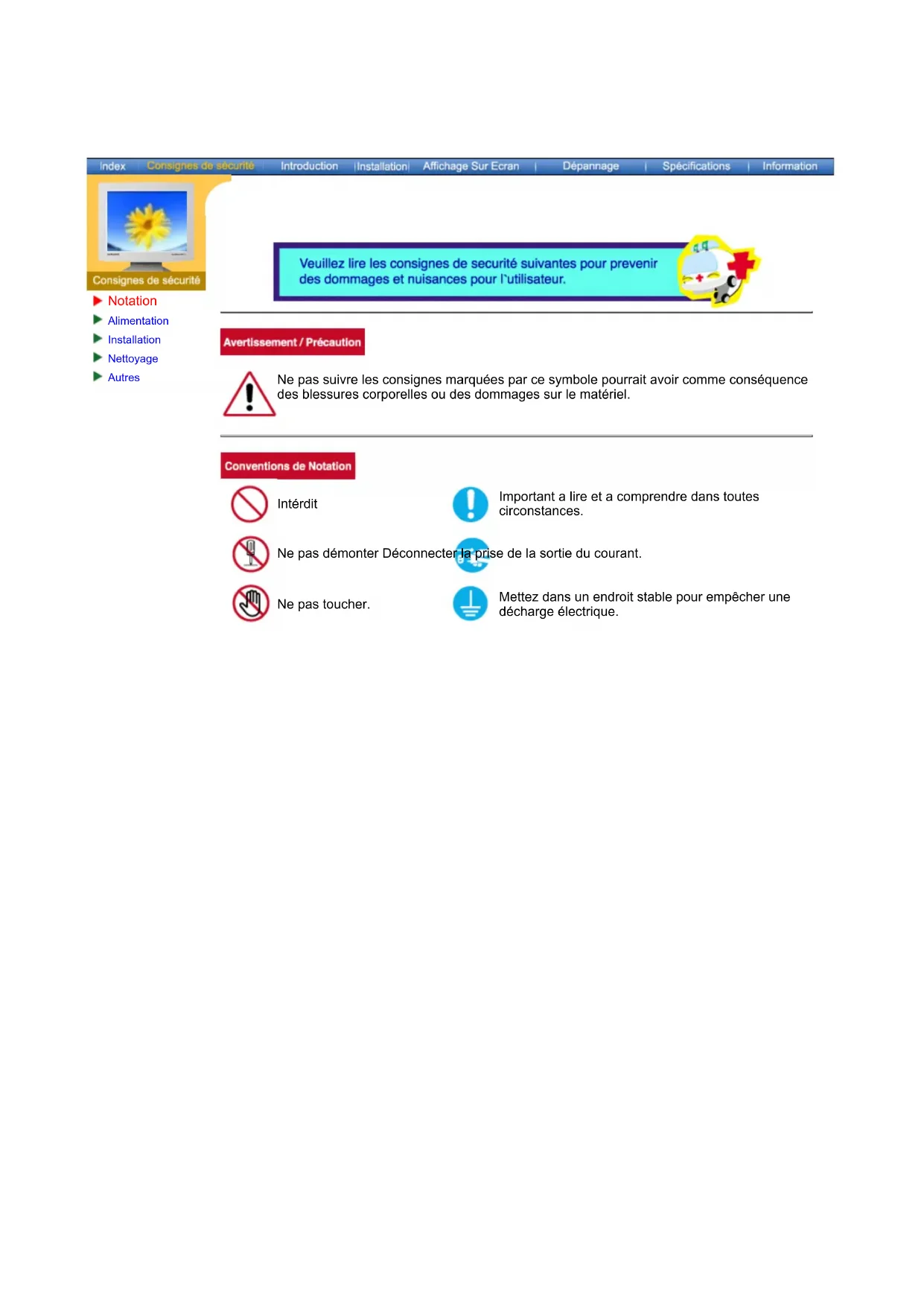

Veuillez lire les consignes de sécurité suivantes pour prevenir des dommages et nuisances pour l'utilisateur.

Avertissement / Précaution

Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel.

Conventions de Notation

Intérdit

Important a lire et a comprendre dans toutes circonstances.

Ne pas démonter Déconnecter la prise de la sortie du courant.

e de la sortie du courant.

Ne pas toucher.

Mettez dans un endroit stable pour empêcher une décharge électrique.

Index	Consignes de sécurité	Introduction	Installationi	Affichage Sur Ecran	Dépannage	Spécifications	Information
Consignes de sécuritéNotationAlimentationInstallationNettoyageAutres			Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur d'écran, installez-le pour activer le mode d' écran.
			Ne pas utiliser une prise endommagée ou desserrée.Ceci peut causer une décharge électrique ou un incendie.
			Ne pas retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées.Ceci peut causer une décharge électrique ou un incendie.
			Utilisez seulement une prise ou un adaptateur adéquat.Un sol inadapté peut causer un choc électrique ou un incendie.
			Ne pas excessivement tourner la prise ou le fil, ni poser un objet lourd qui pourrait provoquer des dommages.Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie.
			Déconnecter la prise lors de tempête ou d'éclairs, ou si vous ne vous en servez pas pour une longue période.Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie.
			Ne pas brancher trop de multiprise ou de câbles à la prise de courant.Ceci peut causer un incendie.

Index Consignes de sécurité Introduction Installation Affichage Sur Ecran Dépannage Spécifications Information Consignes de sécurité ► Notation ► Alimentation ► Installation ► Nettoyage ► Autres ! Ne pas couvrir les orifices du moniteur. Une mauvaise ventilation peut causer une panne ou un incendie. ! Mettez votre moniteur dans un endroit peu humide et non poussièreux. Un choc électrique ou un incendie peuvent être provoqués à l'interieur du moniteur. ! Ne pas tomber le moniteur en le déplaçant. Ceci peut endommager le moniteur ou blesser les utilisateurs. ! Placez le moniteur sur une surface plate et stable. Le moniteur peut causer des dommages en tombant. ! Posez le moniteur avec précaution. Il peut être ainsi abîmé ou cassé. ! Ne pas placez l' ecran du moniteur face au sol. La surface de TFT-LCD peut ainsi être abîmée.

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Consignes de sécurité ► Notation ► Alimentation ► Installation ► Nettoyage ► Autres Lorsque vous voulez nettoyer le boîtier du moniteur ou la surface de l ecran (TFT-LCD), essuyez avec un tissu doux légèrement humide. Ne pas pulveriser le détergent directement sur le moniteur. Utiliser le détergent recommandé avec un tissu lisse. Si le connecteur entre la prise et la broche est poussièreux ou sale, nettoyez le correctement avec un tissu sec. Un connecteur sale peut causer une décharge électrique ou un incendie. Ne pas poser de verre d'eau, de produits chimiques ou autres petits objets métalliques sur le moniteur. Ceci peut causer des dommages, choc électrique ou un incendie. Si une substance étrangère s'introduit dans le moniteur, déconnectez la prise et contactez un centre de service.

index	Consignes de sécurité	Introduction	Installation	Affichage Sur Ecran	Dépannage	Spécifications	Information

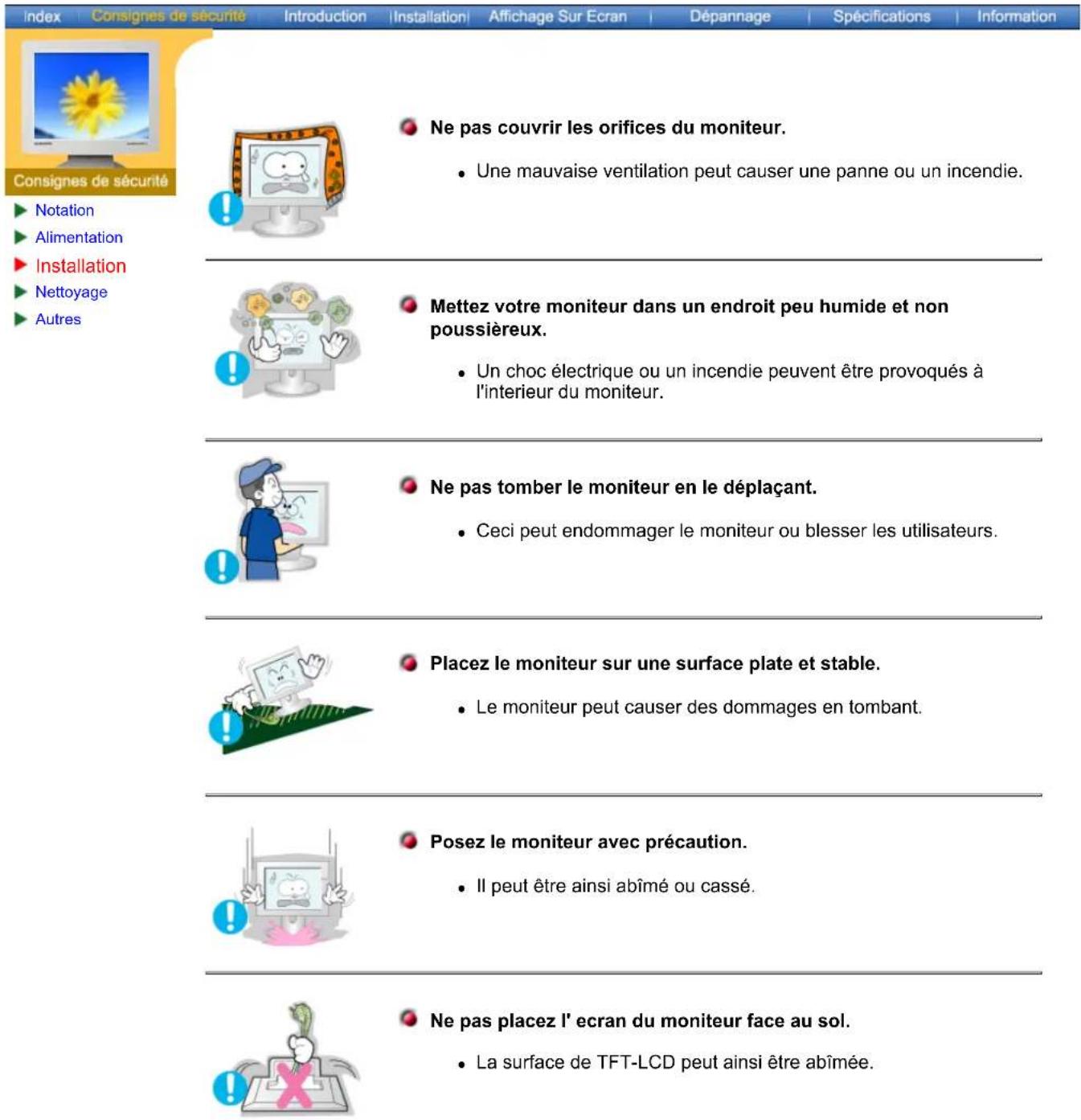

Consignes de sécurité	NotationAlimentationInstallationNettoyageAutres		Ne pas déplacer le couvercle (ou l'arrière). Les utilisateurs ne sont pas qualifiés pour ce genre d'opération.Ceci peut causer un choc électrique ou un incendie.Demander cette opération à un personnel de service qualifié.
			Si votre moniteur ne fonctionne pas normalement,- en particulier, s'il y a des bruits inhabituels ou des odeurs provenant de celui-ci-déconnectez-le puis contactez un vendeur ou le service agréé.Ceci peut causer une décharge électrique ou un incendie.
			Ne placez aucun objet lourd sur le moniteur.Ceci peut causer un choc électrique ou un incendie.
			Pour chaque heure passer devant le moniteur, vous devriez laisser vos yeux se reposer pendant 5 minutes.Ceci réduira la fatigue de vos yeux.
			Ne pas utiliser ou stocker des substances inflammables près du moniteur.Ceci peut causer une explosion ou un incendie.
			Ne pas essayer de déplacer le moniteur en tirant sur le fil ou sur le câble vidéo.Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé.
			Ne pas déplacer le moniteur à droite ou à gauche en tirant sur le fil ou sur le câble vidéo.Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé.
			Ne jamais insérer d'objet métallique par l'ouverture du moniteur.Ceci peut causer un choc électrique, un incendie ou des bléssures.

SyncMaster 181T

Index

Consignes de sécurité

Introduction

Installation

Affichage Sur Ecran

Dépannage

Spécifications

Information

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses, contactez votre vendeur . Introduction Général

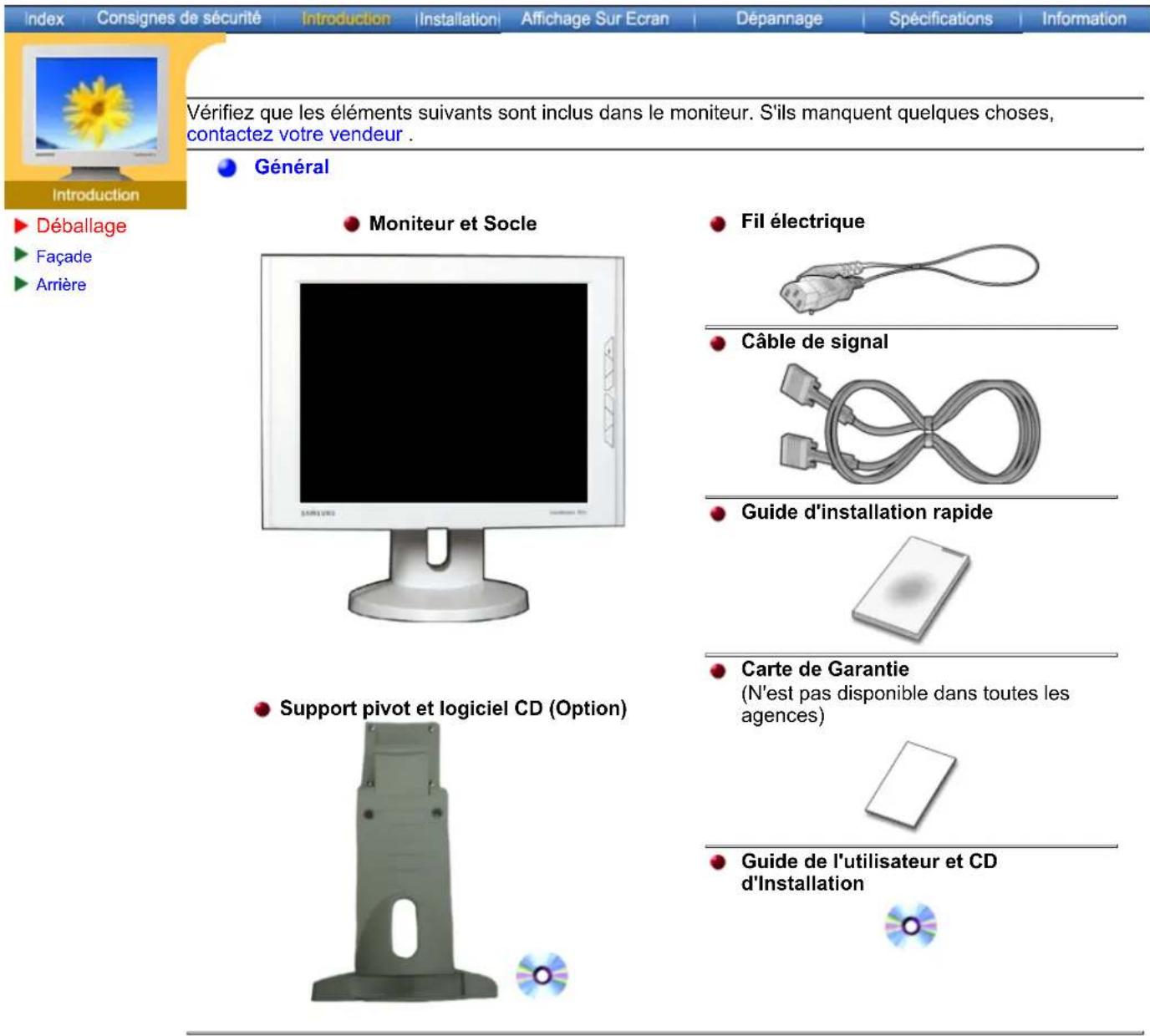

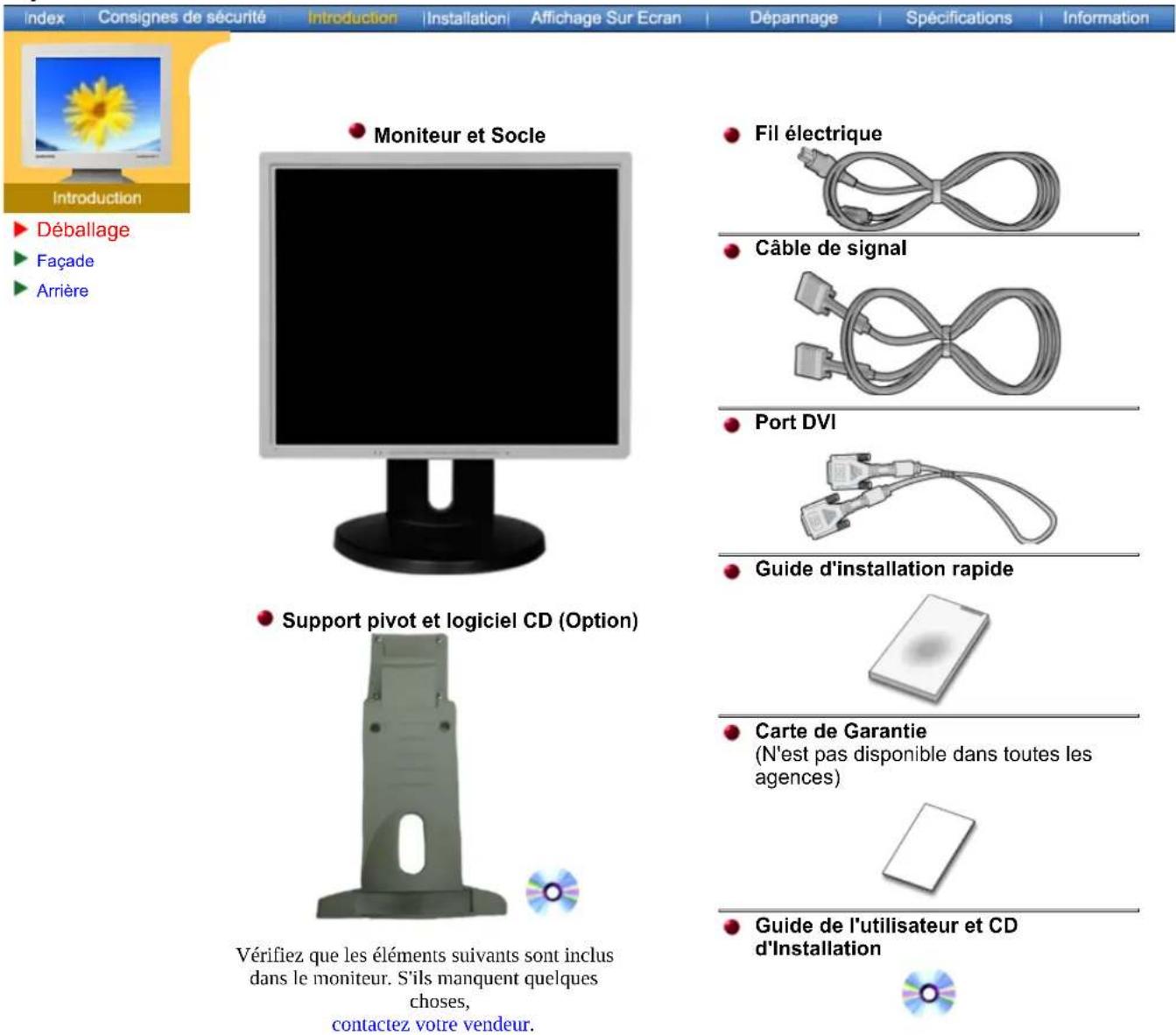

Déballage
Façade
Arrière

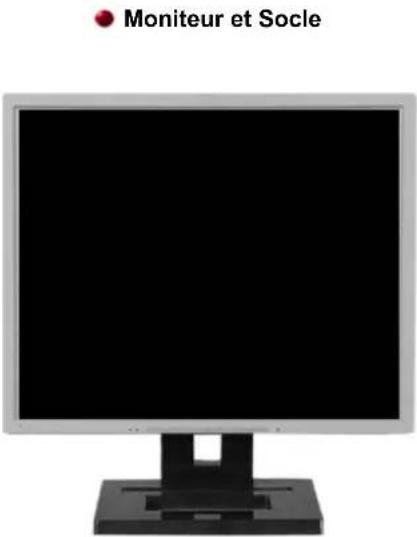

Moniteur et Socie

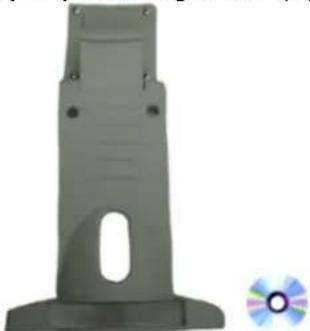

• Support pivot et logiciel CD (Option)

• Guide d'installation rapide

Carte de Garantie

(N'est pas disponible dans toutes les agences)

• Guide de l'utilisateur et CD d'Installation

Pour le modèle Multimedia (Option)

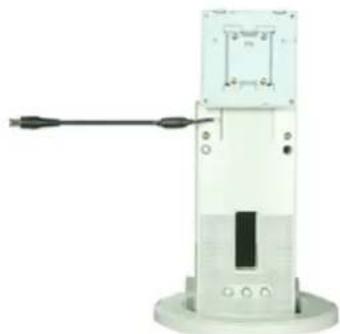

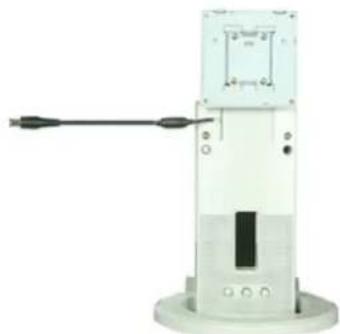

Support Multimédia haut-parleur
(Multimédia stand simple ou Multimédia stand pivot et logiciel CD)

Index Consignes de sécurité Introduction Installation Affichage Sur Ecran Dépannage Spécifications Information Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses, contactez votre vendeur . Général Moniteur et Socle Fil électrique Câble de signal Guide d'installation rapide Support pivot et logiciel CD (Option) Carte de Garantie (N'est pas disponible dans toutes les agences) Guide de l'utilisateur et CD d'Installation

Pour le modèle Multimedia (Option)

Support Multimédia haut-parleur
(Multimédia stand simple ou Multimédia stand pivot et logiciel CD)

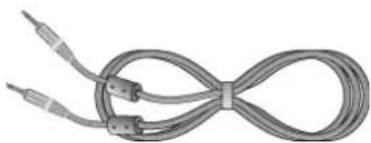

câbles son

Index Consignes de sécurité Introduction Installation Affichage Sur Ecran Dépannage Spécifications Information Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses, contactez votre vendeur . Général Moniteur et Socle Fil électrique Déballage Façade Arrière Câble de signal Guide d'installation rapide Support pivot et logiciel CD (Option) Carte de Garantie (N'est pas disponible dans toutes les agences) Guide de l'utilisateur et CD d'Installation

Pour le modèle Multimedia (Option)

Support Multimédia haut-parleur
(Multimédia stand simple ou Multimédia stand pivot et logiciel CD)

câbles son

Index Consignes de sécurité Introduction Installation Affichage Sur Ecran Dépannage Spécifications Information Introduction

Déballage
Façade
Arrière

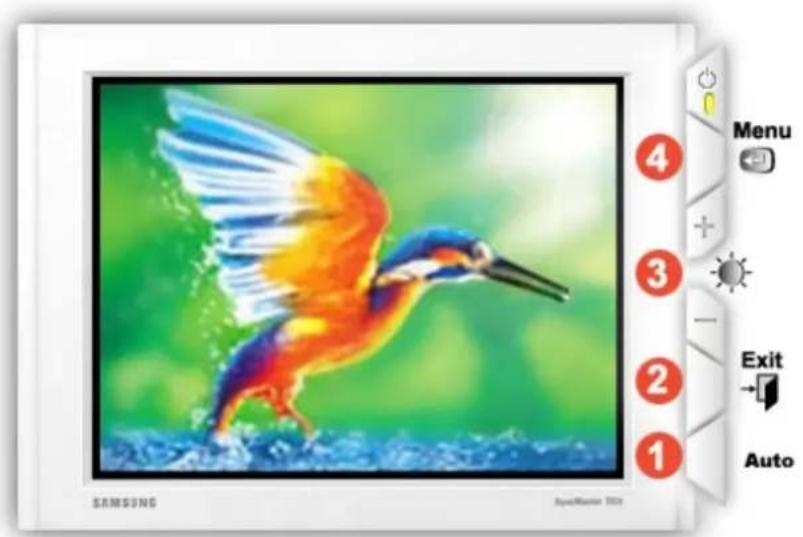

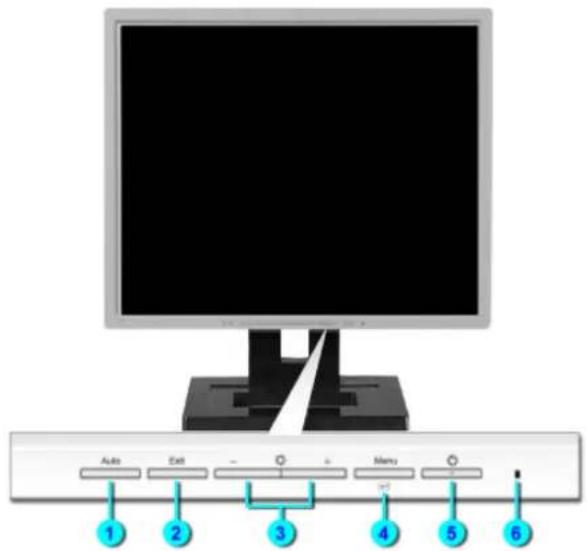

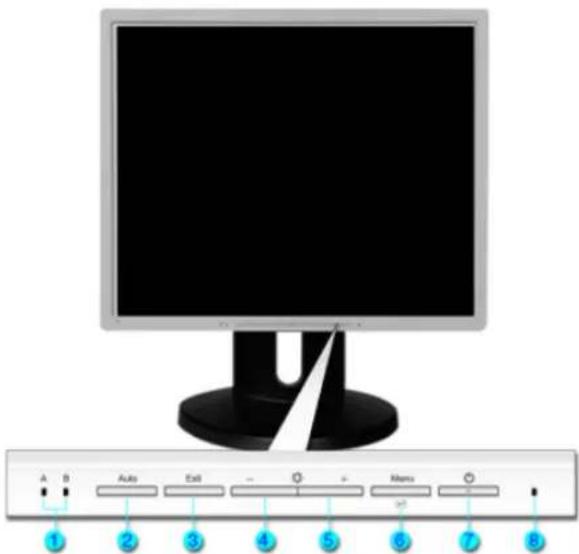

A B Auto Exit - + Menu 1 2 3 4 5 6 7 8

1. Indicateur Analogique(A)/Numérique (B)
2. Bouton de Auto
3. Bouton de Sortie
   4,5. Boutons d'Ajustement
4. Bouton Menu
5. Bouton d'Alimentation
6. Indicateur d'Alimentation

Lorsque vous appuyez sur le bouton 'Exit', choisissez le signal vidéo (A ou B) alors que l'Affichage des Ecrans(OSD) est éteint.
"Auto" permet au monteur de régler sor-même le signal vidéo en entrée.
Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD
Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.
Utilisez ce bouton pour afficher l'OSD et activer les éléments du menu sélectionné.
Utiliser ce bouton pour allumer et éteindre le moniteur.
Indique que le Mode d'économie est en position normale ou Puissance.

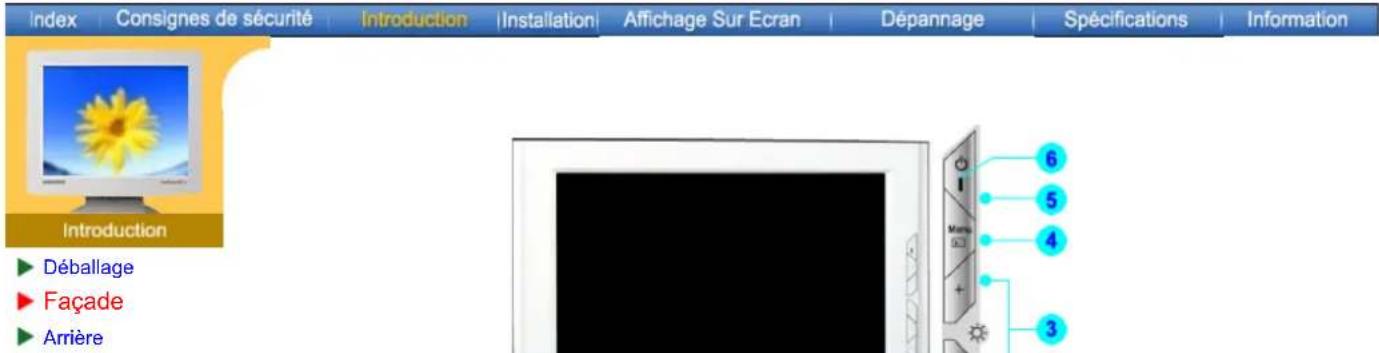

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Introduction ► Déballage ► Façade ► Arrière

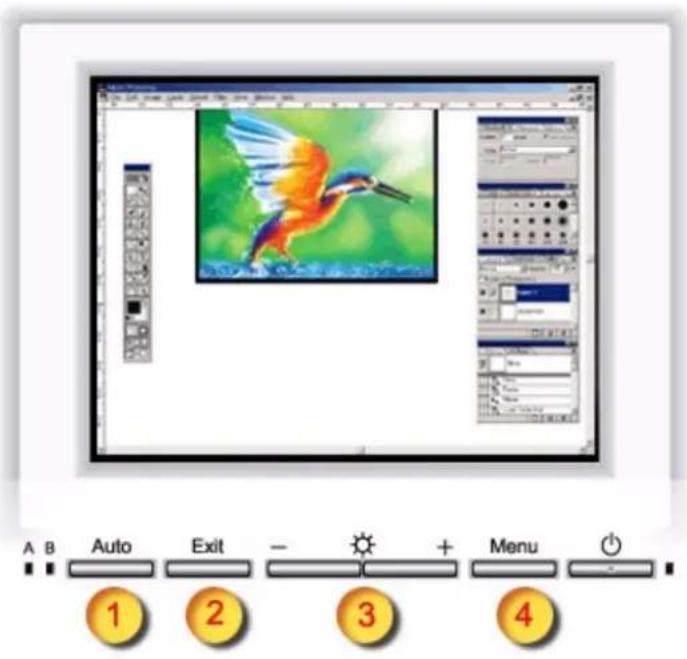

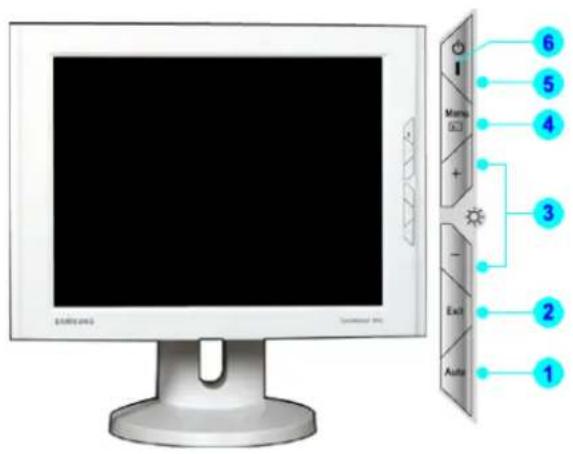

1. Bouton de Auto "Auto" permet au monteur de régler sor-même le signal vidéo en entrée.
2. Bouton de Sortie Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD.
3. Boutons d'Ajustement Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.
4. Bouton Menu Utilisez ce bouton pour afficher l'OSD et activer les éléments du menu sélectionné.
5. Bouton d'Alimentation Utiliser ce bouton pour allumer et éteindre le moniteur.
6. Indicateur d'Alimentation Indique que le Mode d'économie est en position normale ou Puissance.

Note: Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d'énergie. Pour la consération d'énergie, éteindre votre moniteur quand vous ne vous en servez pas ou quand vous absentez pour un long moment.

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Introduction ► Déballage ► Façade ► Arrière 6 5 4 3

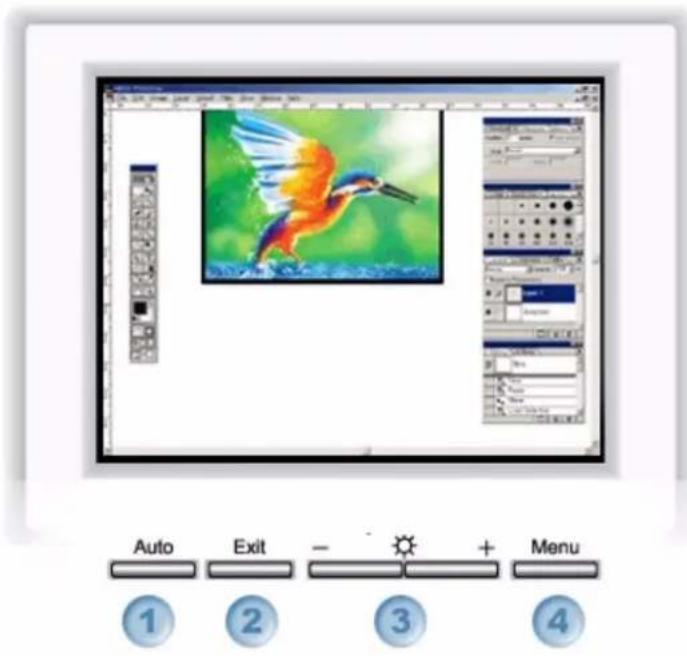

1. Bouton de Auto "Auto" permet au monteur de régler sor-même le signal vidéo en entrée.
2. Bouton de Sortie Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD.
3. Boutons d'Ajustement Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.
4. Bouton Menu Utilisez ce bouton pour afficher l'OSD et activer les éléments du menu sélectionné.
5. Bouton d'Alimentation Utiliser ce bouton pour allumer et éteindre le moniteur.
6. Indicateur d'Alimentation Indique que le Mode d'économie est en position normale ou Puissance.

Note: Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d'énergie. Pour la consération d'énergie, éteindre votre moniteur quand vous ne vous en servez pas ou quand vous absentez pour un long moment.

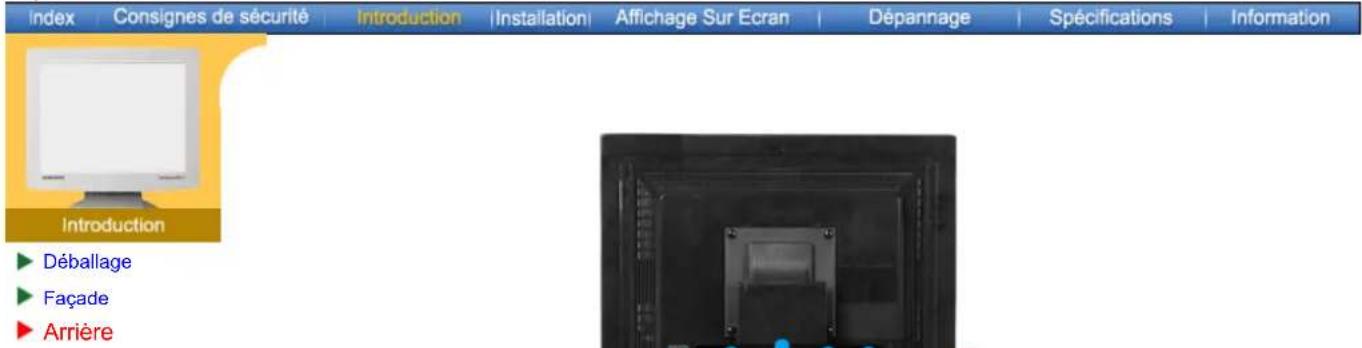

Index Consignes de sécurité Introduction Installation Affichage Sur Ecran Dépannage Spécifications Information Introduction Déballage Façade Arrière

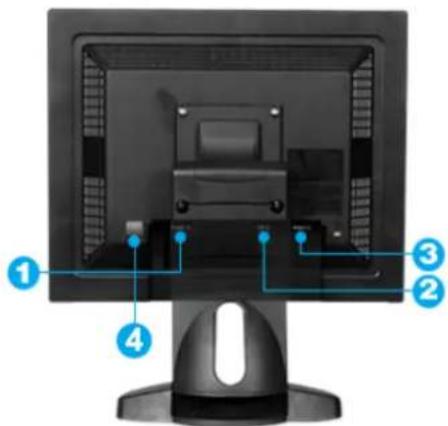

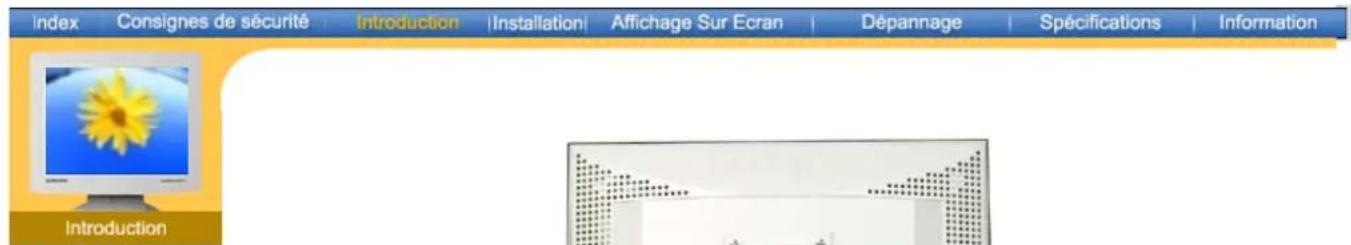

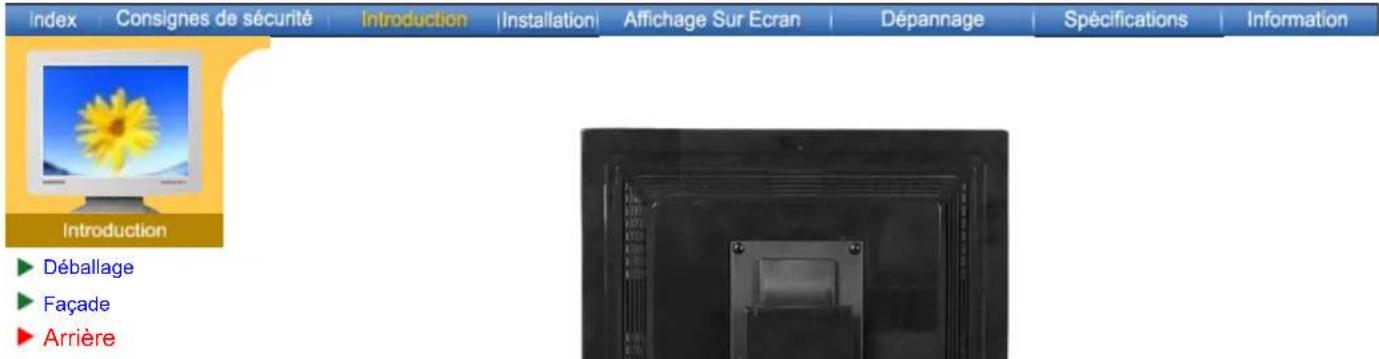

(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

1. Port d'alimentation Brancher le cordon électrique à la prise d'alimentation au dos de votre ordinateur.
2. Port DVI Branchez le Câble DVI sur le port DVI en arrière de votre moniteur.
3. Port D-sub Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du ordinateur.

4. Interrupteur d'alimentation marche/arrêt

Note: Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble.

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Introduction ► Déballage ► Façade ► Arrière

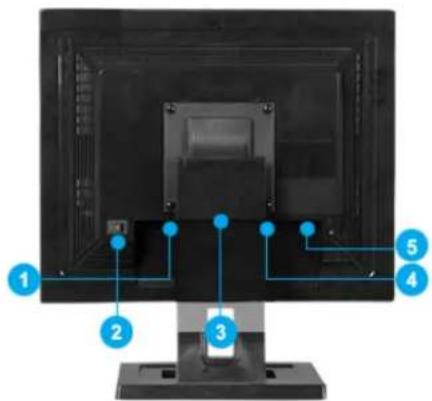

(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

1. Port d'alimentation
   Brancher le cordon électrique à la prise d'alimentation au dos de votre ordinateur.
2. Interrupteur d'alimentation marche/arrêt
3. Port d'alimentation Multimédia Stand
   Connectez le cordon d'alimentation de l'emplacement multimédia au port d'alimentation multimédia situé sur la partie arrière du moniteur
4. Port DVI
   Branchez le Câble DVI sur le port DVI en arrière de votre moniteur.
5. Port D-sub
   Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du ordinateur.

Note: Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble.

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Introduction ► Déballage ► Façade ► Arrière

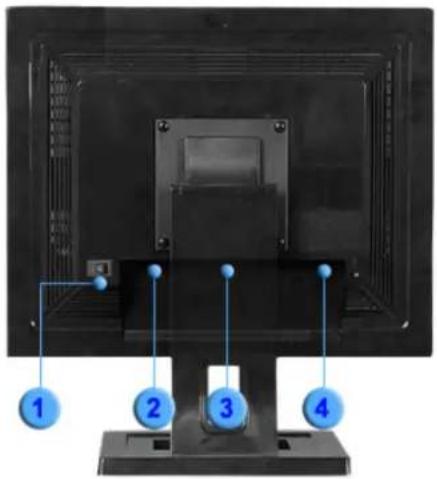

1 2 3 4

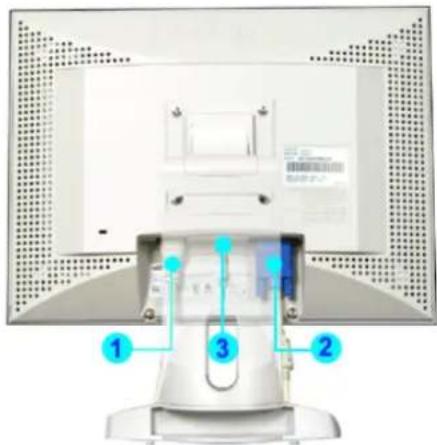

(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

1. Interrupteur d'alimentation marche/arrêt
2. Port d'alimentation Brancher le cordon électrique à la prise d'alimentation au dos de votre ordinateur.
3. Port d'alimentation Multimédia Stand Connectez le cordon d'alimentation de l'emplacement multimédia au port d'alimentation multimédia situé sur la partie arrière du moniteur
4. Port D-sub Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du ordinateur.

Index Consignes de sécurité Introduction Installation Affichage Sur Écran Dépannage Spécifications Information Introduction

Déballage
Façade
Arrière

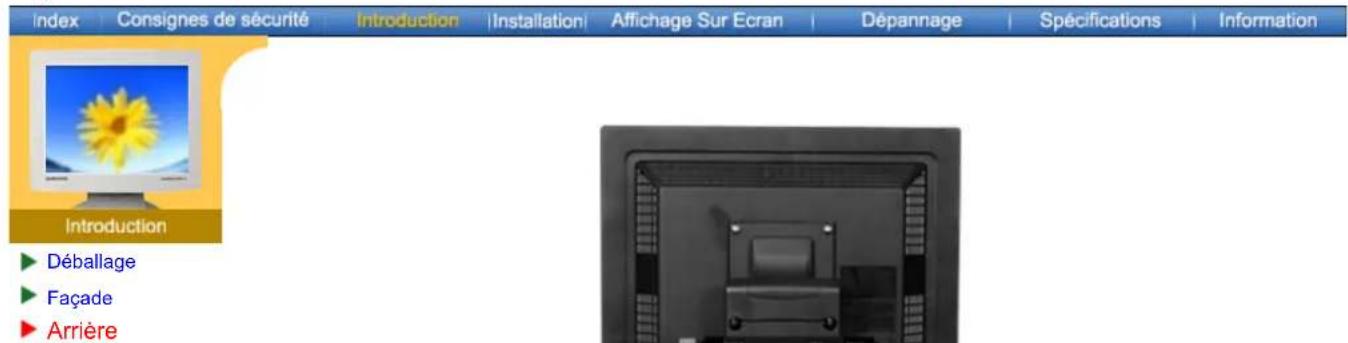

(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

1. Port d'alimentation

Brancher le cordon électrique à la prise d'alimentation au dos de votre ordinateur.

1. Port d'alimentation Multimédia Stand

Connectez le cordon d'alimentation de l'emplacement multimédia au port d'alimentation multimédia situé sur la partie arrière du moniteur

1. Port D-sub

Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du ordinateur.

Note: Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble.

Index Consignes de sécurité Introduction Installation Affichage Sur Ecran Dépannage Spécifications Information Installation • Arrière du Moniteur • Arrière de l'ordinateur • Nouvel modèle Macintosh

▶ Connection de Votre Ordinateur

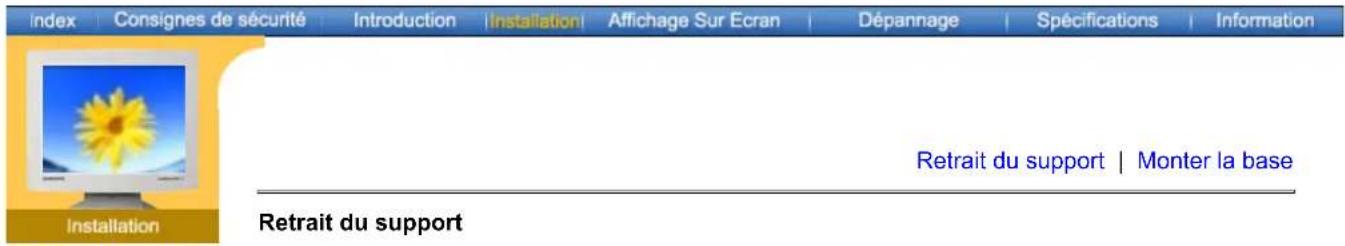

▶ Installation des Pilotes Moniteur ▶ Remplacement du support

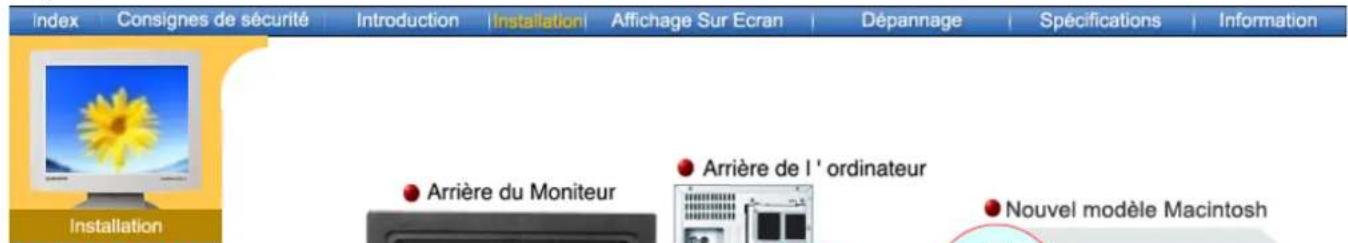

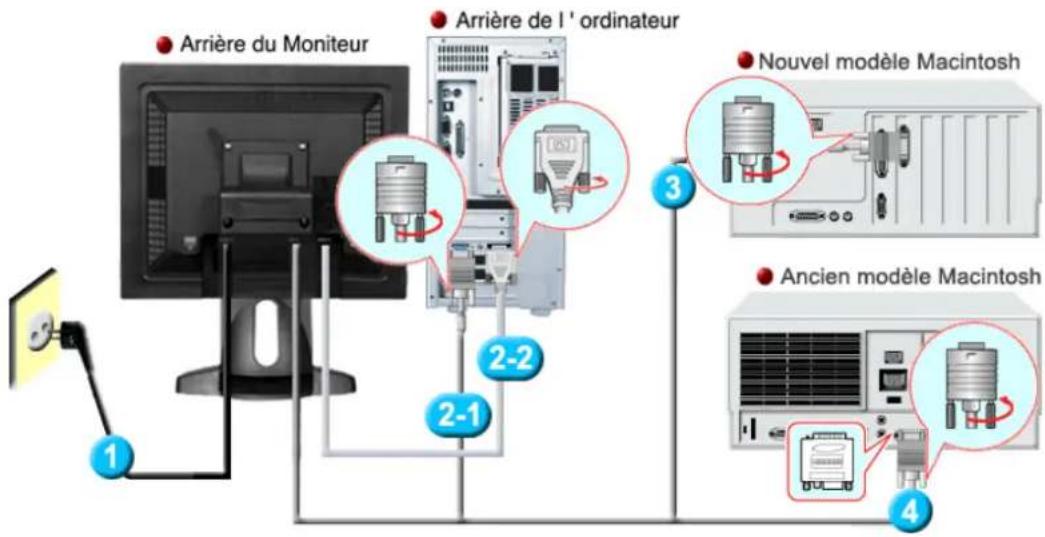

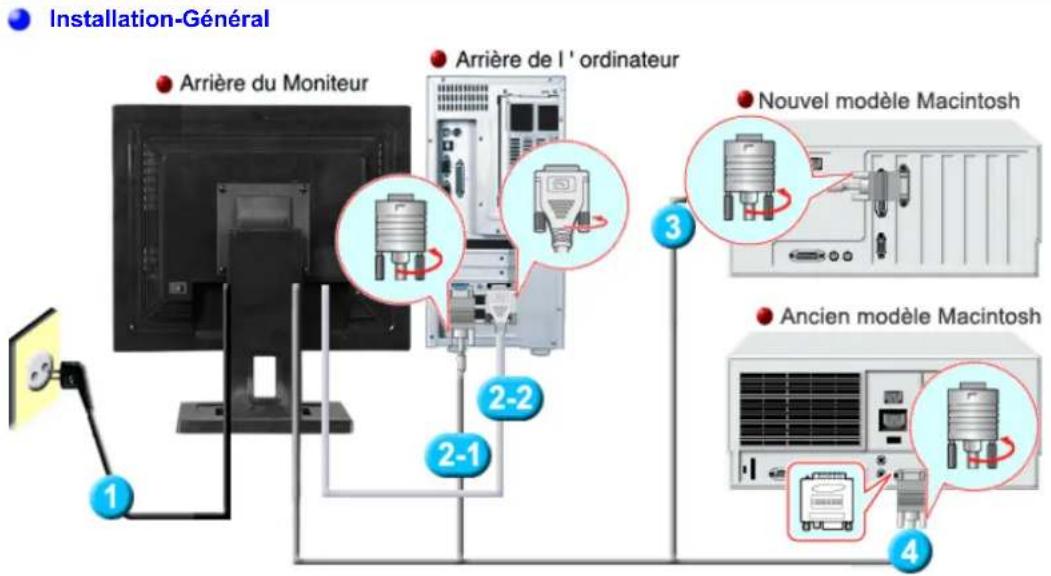

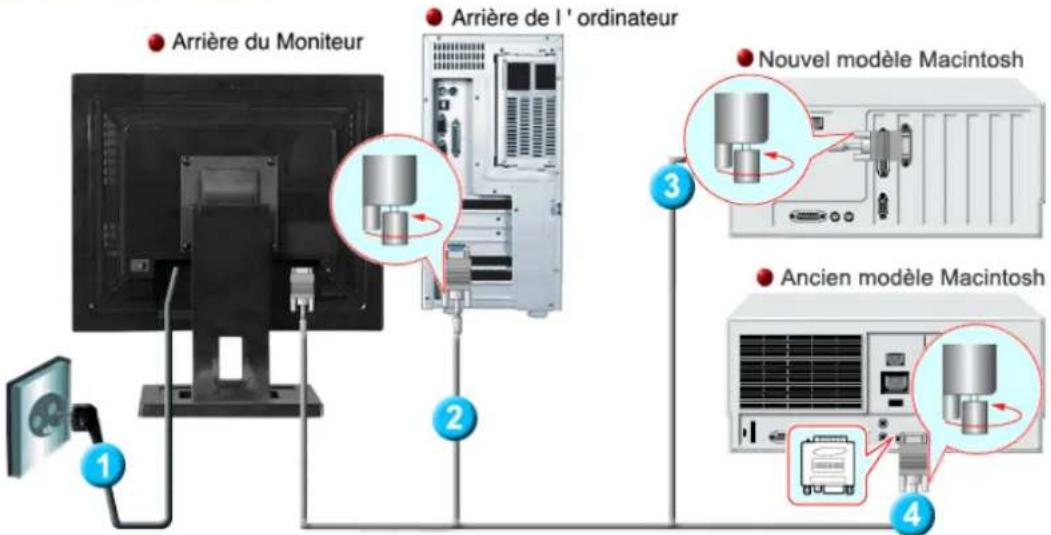

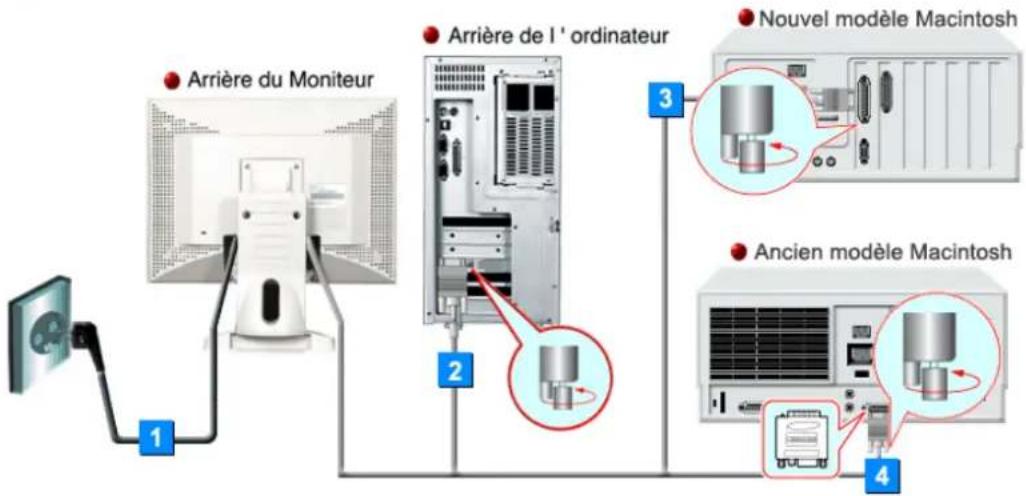

Arrière du Moniteur Arrière de l'ordinateur Nouvel modèle Macintosh Ancien modèle Macintosh

1. Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur à la prise la plus proche.
   2-1. Utilisation d'un connecteur D-sub (analogique) sur la carte vidéo. Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du moniteur.

2-2. Utilisation d'un connecteur D-sub (numérique) sur la carte vidéo. Branchez le Câble DVI sur le port DVI en arrière de votre moniteur.

1. Branché sur un Macintosh. Connectez l'écran au Macintosh en utilisant le câble de connexion D-SUB.
2. Si vous êtes en possession d'un ancien modèle de Macintosh, vous devrez utiliser un adaptateur spécial Mac.
3. Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée.

Si vous connectez simultanément les câbles D-sub et DVI à un ordinateur, un écran blanc peut apparaître selon le type de carte vidéo que vous utilisez.
Si, même après avoir branché correctement votre moniteur au moyen du connecteur DVI, vous obtenez un écran blanc ou flou, vérifiez que le statut du moniteur est réglé sur analogique. Appuyez sur le bouton Source pour que le moniteur revérifie la source du signal d'entrée.

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information ►► Installation-Général ►► Installation-Multimédia (Option)

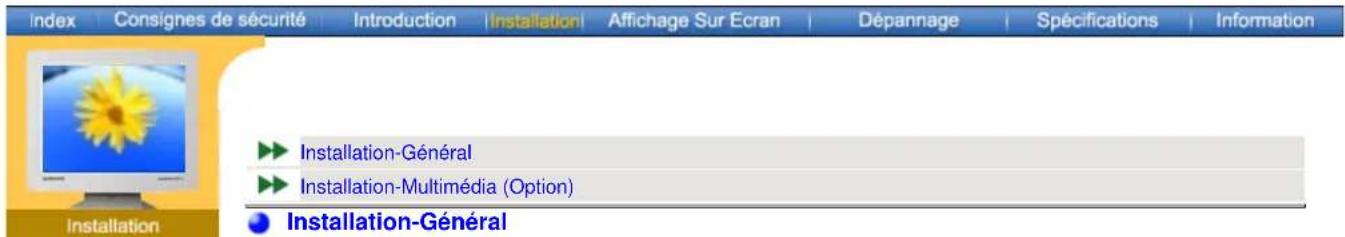

Installation ▶ Connection de Votre Ordinateur
Installation des Pilotes Moniteur
Remplacement du support

Installation-Général • Arrière du Moniteur • Arrière de l'ordinateur • Nouvel modèle Macintosh • Ancien modèle Macintosh

1. Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur à la prise la plus proche.
   2-1. Utilisation d'un connecteur D-sub (analogique) sur la carte vidéo. Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du moniteur.

2-2. Utilisation d'un connecteur D-sub (numérique) sur la carte vidéo. Branchez le Câble DVI sur le port DVI en arrière de votre moniteur.

1. Branché sur un Macintosh. Connectez l'écran au Macintosh en utilisant le câble de connexion D-SUB.
2. Si vous êtes en possession d'un ancien modèle de Macintosh, vous devrez utiliser un adaptateur spécial Mac.
3. Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée.

Si vous connectez simultanément les câbles D-sub et DVI à un ordinateur, un écran blanc peut apparaître selon le type de carte vidéo que vous utilisez.
Si, même après avoir branché correctement votre moniteur au moyen du connecteur DVI, vous obtenez un écran blanc ou flou, vérifiez que le statut du moniteur est réglé sur analogique. Appuyez sur le bouton Source pour que le moniteur revérifie la source du signal d'entrée.

index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Installation

▶ Connection de Votre Ordinateur
▶ Installation des Pilotes Moniteur ▶ Remplacement du support

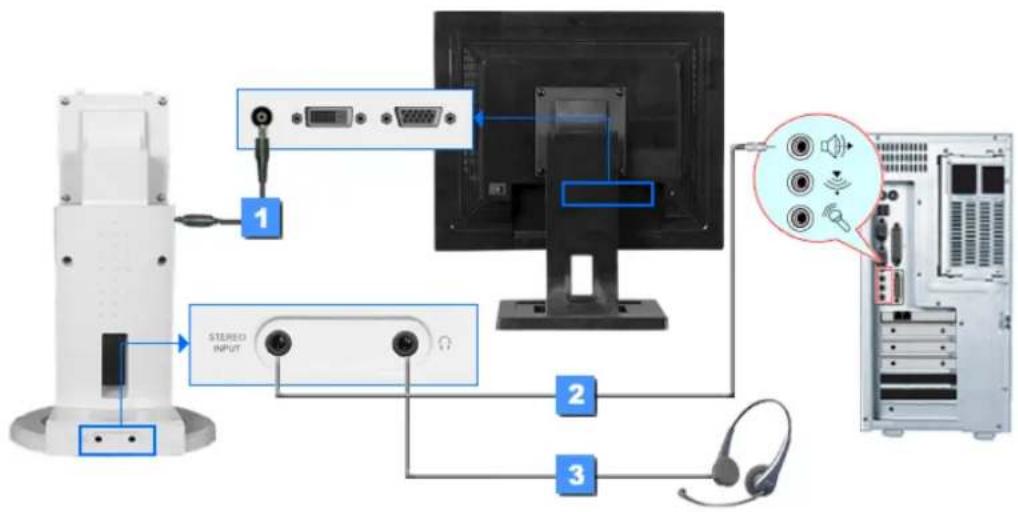

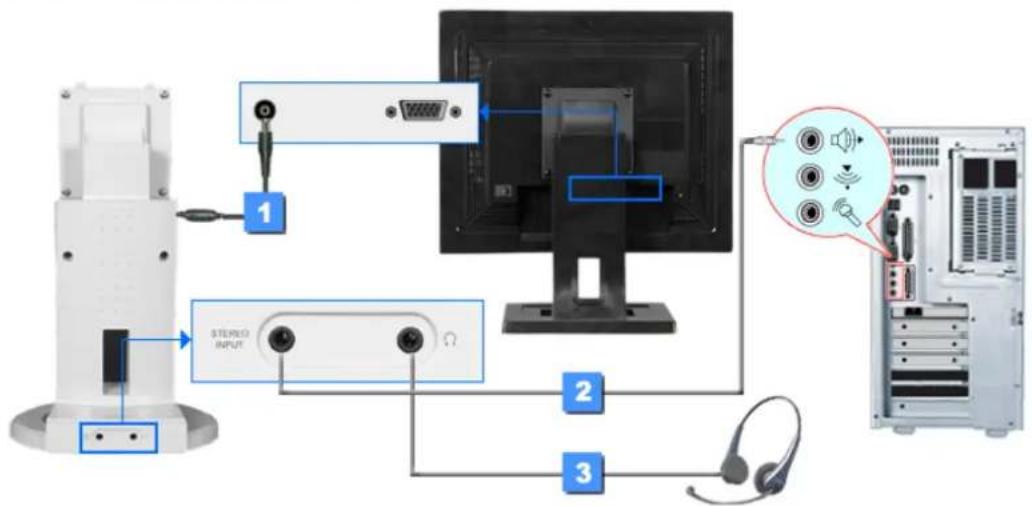

1 STEREO INPUT 2 3

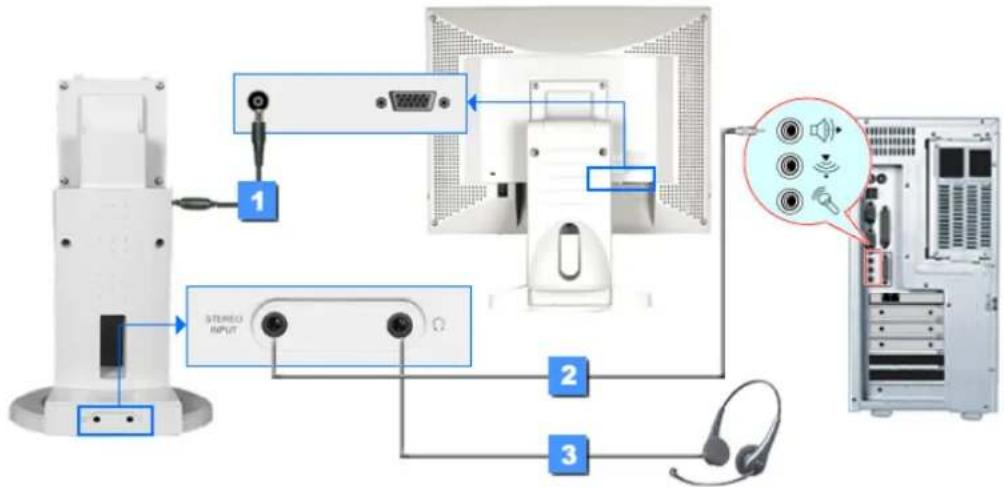

1. Connectez le cordon d'alimentation de l'emplacement multimédia au port d'alimentation multimédia situé sur la partie arrière du moniteur
2. Brancher la câble stéréo à la sortie de la source (fiche audio, ordinateur, drive CD-Rom)
3. To listen in privacy, connect headphones here.

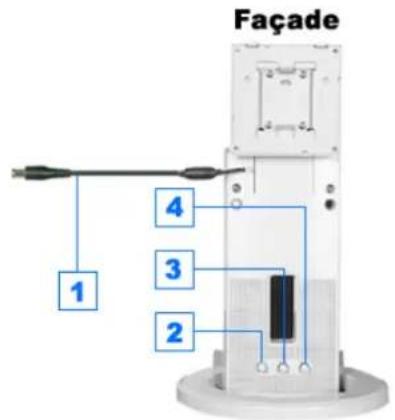

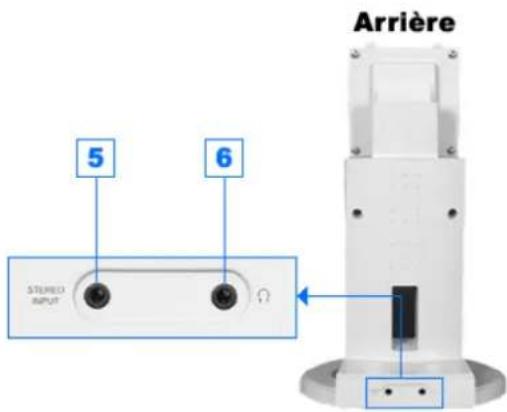

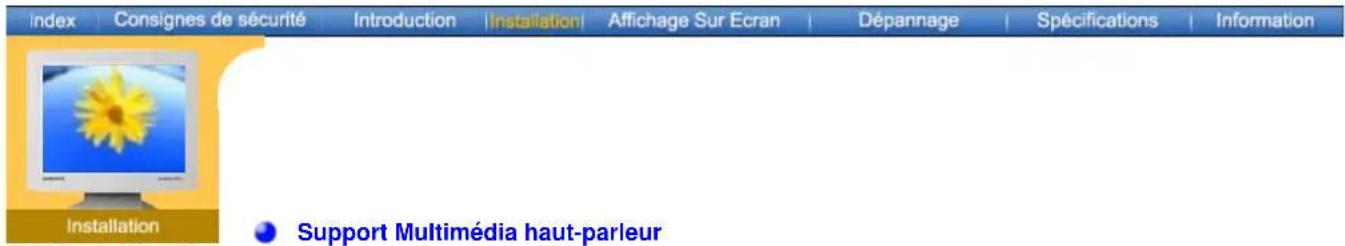

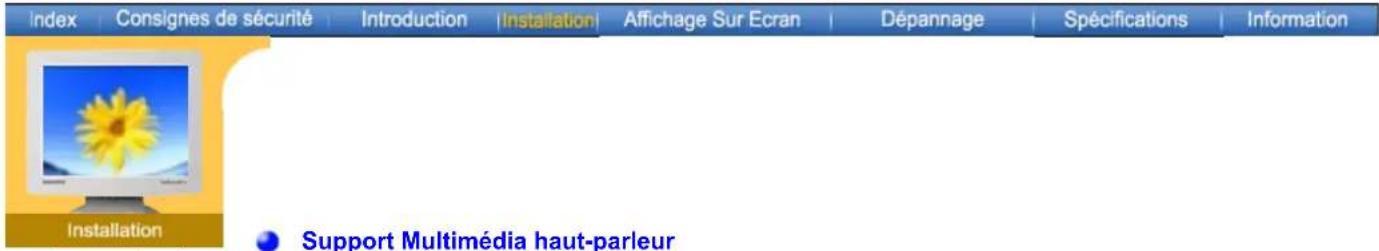

Support Multimédia haut-parleur

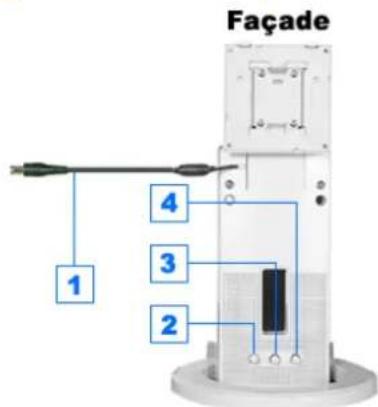

Façade 1 2 3 4

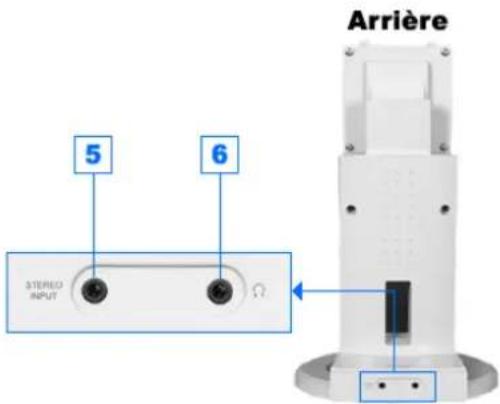

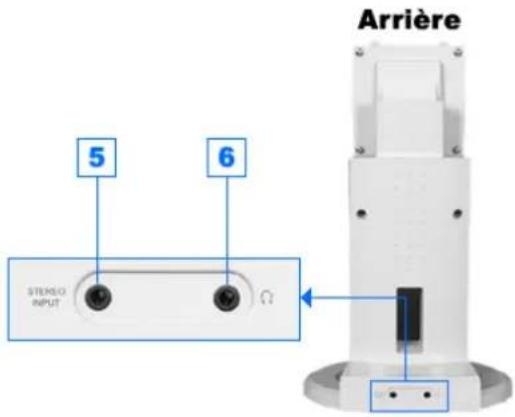

Arrière 5 6 STÈRÈND INPUT

1. Cordon d'alimentation multimédia
2. Volume On/ Off
3. Contrôle des basses
4. Contrôle aigus
5. Prise d'entrée stéréo
6. Prise casque

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Installation ► Installation-Général ► Installation-Multimédia (Option) ● Installation-Général

▶ Connection de Votre Ordinateur
Installation des Pilotes Moniteur
Remplacement du support

Arrière du Moniteur Arrière de l'ordinateur Nouvel modèle Macintosh Ancien modèle Macintosh

1. Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur à la prise la plus proche.
2. Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du moniteur.
3. Connectez l'écran au Macintosh en utilisant le câble de connexion D-SUB.
4. Si vous êtes en possession d'un ancien modèle de Macintosh, vous devrez utiliser un adaptateur spécial Mac.
5. Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée.

Installation-Multimédia (Option)

1 2 3 STUDIO INPUT

1. Connectez le cordon d'alimentation de l'emplacement multimédia au port d'alimentation multimédia situé sur la partie arrière du moniteur
2. Brancher la câble stéréo à la sortie de la source (fiche audio, ordinateur, drive CD-Rom)
3. To listen in privacy, connect headphones here.

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Installation Support Multimédia haut-parleur

▶ Connection de Votre Ordinateur
Installation des Pilotes Moniteur
Remplacement du support

Support Multimédia haut-parleur

Façade 1 2 3 4

5 6 STUDIO INPUT Arrière

1. Cordon d'alimentation multimédia
2. Volume On/ Off
3. Contrôle des basses
4. Contrôle aigus
5. Prise d'entrée stéréo
6. Prise casque

Index Consignes de sécurité Introduction Installation Affichage Sur Ecran Dépannage Spécifications Information Installation Installation-Général Installation-Multimédia (Option) Installation-Général

▶ Connection de Votre Ordinateur
▶ Installation des Pilotes Moniteur ▶ Remplacement du support

Arrière du Moniteur Arrière de l' ordinateur Nouvel modèle Macintosh Ancien modèle Macintosh

1. Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur à la prise la plus proche.
2. Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du moniteur.
3. Connectez l'écran au Macintosh en utilisant le câble de connexion D-SUB.
4. Si vous êtes en possession d'un ancien modèle de Macintosh, vous devrez utiliser un adaptateur spécial Mac.
5. Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée.

Installation-Multimédia (Option)

1 2 3 STUDIO INPUT

1. Connectez le cordon d'alimentation de l'emplacement multimédia au port d'alimentation multimédia situé sur la partie arrière du moniteur
2. Brancher la câble stéréo à la sortie de la source (fiche audio, ordinateur, drive CD-Rom)
3. To listen in privacy, connect headphones here.

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Installation Support Multimédia haut-parleur

▶ Connection de Votre Ordinateur
▶ Installation des Pilotes Moniteur ▶ Remplacement du support

Façade 1 2 3 4

5 6 STEREO INPUT Arrière

1. Cordon d'alimentation multimédia
2. Volume On/ Off
3. Contrôle des basses
4. Contrôle aigus
5. Prise d'entrée stéréo
6. Prise casque

Installation

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Retrait du support | Monter la base Installation Retrait du support

▶ Connection de Votre Ordinateur
Installation des Pilotes Moniteur
▶ Remplacement du support

1. Mettez le moniteur hors tension et débranchez son cordon d'alimentation.
2. Posez le moniteur LCD face contre terre sur une surface plane en intercalant un coussin pour protéger l'écran.

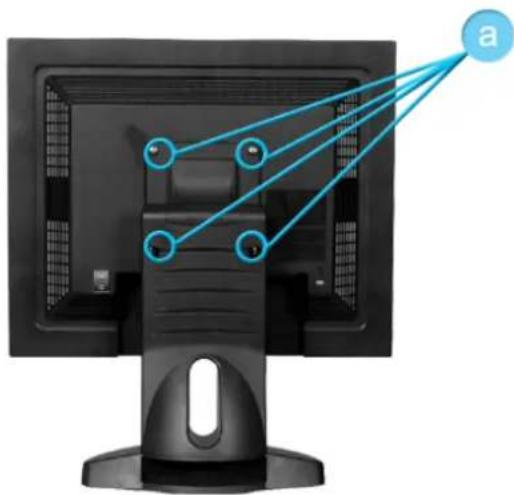

3. Enlevez les quatre vis et ensuite le support du moniteur LCD.

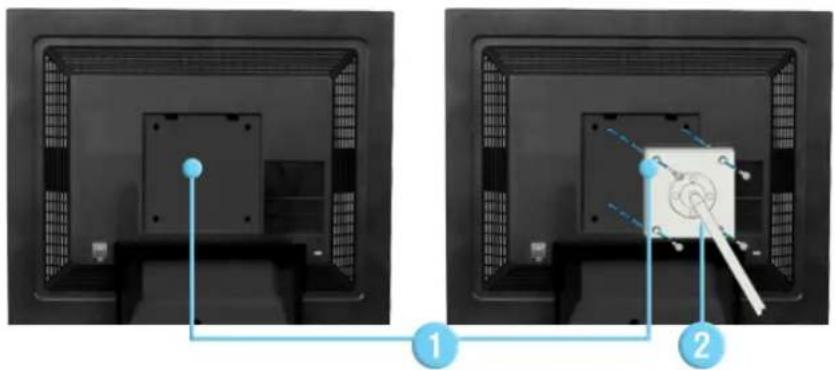

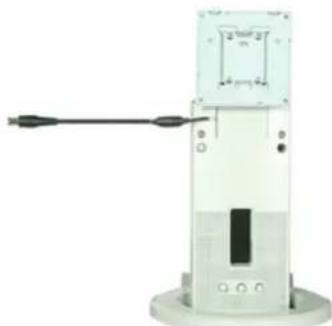

Monter la base

REMARQUE : Ce moniteur accepte une interface de montage de 100 mm x 100 mm conforme à la norme VESA.

1. Panneau protecteur de montage arrière
2. Interface de montage

Alignez l'interface de montage sur les trous dans le panneau de montage arrière et fixez-la à l'aide des quatre vis fournies avec le support articulé, le dispositif d'accro-chage au mur ou l'autre support.

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Retrait du support | Monter la base Installation Retrait du support

▶ Connection de Votre Ordinateur
Installation des Pilotes Moniteur
▶ Remplacement du support

1. Mettez le moniteur hors tension et débranchez son cordon d'alimentation.
2. Posez le moniteur LCD face contre terre sur une surface plane en intercalant un coussin pour protéger l'écran.

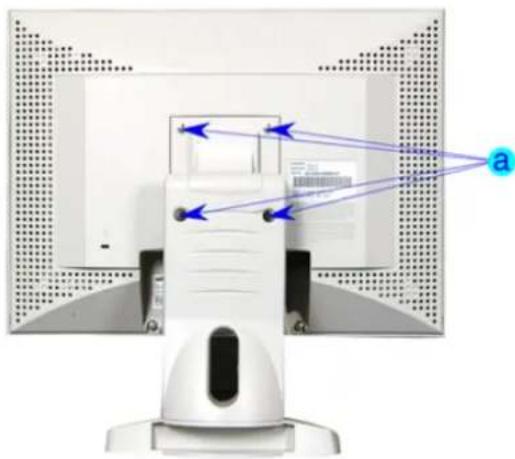

3. Enlevez les quatre vis et ensuite le support du moniteur LCD.

Monter la base

REMARQUE : Ce moniteur accepte une interface de montage de 100 mm x 100 mm conforme à la norme VESA.

1. Panneau protecteur de montage arrière
2. Interface de montage

Alignez l'interface de montage sur les trous dans le panneau de montage arrière et fixez-la à l'aide des quatre vis fournies avec le support articulé, le dispositif d'accro-chage au mur ou l'autre support.

Affichage Sur Ecran

SyncMaster 181T/191T

Auto Exit - + Menu 1 2 3 4

"Auto" permet au monteur de régler sor-même le signal vidéo en entrée.
2 Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD
3 Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.
4 Utilisez ce bouton pour afficher l'OSD et activer les éléments du menu sélectionné.

Affichage Sur Ecran

SyncMaster 171N/191N/170N/172N/192N/173N/193N

Auto Exit - + Menu 1 2 3 4

1. "Auto" permet au monteur de régler sor-même le signal vidéo en entrée.
2. Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD.
3. Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.
4. Utilisez ce bouton pour afficher l'OSD et activer les éléments du menu sélectionné.

Affichage Sur Ecran

SyncMaster 171S/171V

SAMSUNG SpoolMaster 10.0 4 Menu 3 Exit - 2 Auto

1. "Auto" permet au monteur de régler sor-même le signal vidéo en entrée.
2. Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD.
3. Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.
4. Utilisez ce bouton pour afficher l'OSD et activer les éléments du menu sélectionné.

Index Consignes de sécurité Introduction Installation Affichage Sur Ecran Dépannage Spécifications Information Note Avant de faire appel au service après-vente, verifiez les informations contenues dans cette partie du manuel et regardez si les problèmes peuvent être résolus par vous-même. Si vous avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie ou celui qui apparait dans la section information, ou encore contactez votre vendeur. Général | Multimédia

▶ List à Vérifier
Question &
Réponse
Contrôle du
Dispositif d'Autotest

Général

Symptôme Liste à	Vérifier Solutions
Pas d'image sur l'écranJe ne peux pas allumerle moniteur.	Est-ce que le câble électriqueest connecté correctement?	Vérifiez la Connexion du cableélectrique et la prise de courant.
	Pouvez - vous observer "Pasde Connexion, Vérif. CâbleVidéo" sur l'écran?	(branché au moyen du câbleD-sub)Vérifiez que l'ordinateur estconvenablement branché.(branché au moyen du câbleDVI)Si un message (d'erreur)apparaît à l'écran alors que lemoniteur est correctementbranché, vérifiez que le statutdu moniteur est réglé suranalogique. Appuyez sur lebouton Source pour que lemoniteur contrôle la source dusignal d'entrée.
	Si l'appareil est mis soustension, redémarrer encore unefois votre ordinateur, l'écran dedemarrage apparaît.	Si l'écran de démarrageapparaît, faite démarrerl'ordinateur en mode "sanséchec" (Window ME/2000/XP),puis modifiez la fréquence de lacarte vidéo.(Référer aux modes Pré-établirl'Affichage)Note: Si l'écran de démarragen'apparaît pas, contactez uncentre de service ou votrevendeur.
	Pouvez-vous voir "Fréquencevideo trop élevée" sur l'écran?	Vous pouvez voir ce messagequand le signal de la carte vidéodépasse la résolution maximaleet la fréquence.Ajustez la résolution maximaleet la fréquence applicable aumoniteur.
	Il n'y a pas d'image à l' écran.Est - ce que l'indicateurd'Alimentation clignote àl'intervalle de 1 seconde?	Le moniteur est en mode dePowerSaver.Appuyez sur une touche duclavier ou bougez la souris pouractiver le moniteur et restaurerl'image.

Index	Consignes de sécurité	Introduction	Installation	Affichage Sur Ecran	Dépannage	Spécifications	Information
List à VérifierQuestion &RéponseContrôle duDispositif d'Autotest				Branché au moyen du câble DVI ?		Vous pouvez voir apparaître un écran blanc si vous lancez le système avant d'avoir branché le câble DVI ou si vous débranchez et rebranchez le câble DVI pendant que le système est en marche car certains types de cartes graphiques n'envoient pas de

	Branché au moyen du câble DVI ?	Vous pouvez voir apparaître un écran blanc si vous lancez le système avant d'avoir branché le câble DVI ou si vous débranchez et rebranchez le câble DVI pendant que le système est en marche car certains types de cartes graphiques n'envoient pas de signaux vidéo. Branchez le câble DVI puis relancez le système.
Je ne peux pas voir l'OSD	Avez-vous vérrouillé le menu OSD pour empêcher des changements?	Déverrouillez l'OSD en appuyant sur le bouton Menu pendant plus de 5 secondes.
L'écran montre des couleurs étranges ou affiche seulement en noir et blanc.	Est-ce que l'écran affiche seulement une seule couleur comme si vous regardez à travers un papier cellophane?	Vérifiez la Connexion du câble vidéo.Assurez-vous que la carte vidéo est entièrement insérée dans la fente.
	Les couleurs d'écran sont-elles devenues étranges après avoir exécuté un programme ou à cause d'une panne totale entre les applications?	Redémarrer l'ordinateur.
	Est-ce que la carte video est placée correctement?	Installez la carte vidéo en suivant le guide pour la carte vidéo.
Subitement, l'écran semble déséquilibré.	Avez-vous changé la carte vidéo ou le pilote?	Ajustez la Position et la Taille en se référent a l'OSD.
	Avez - vous ajusté la résolution ou la fréquence pour le moniteur?	Ajustez la résolution et la fréquence de la carte vidéo.(Référer aux modes Pré-établir l'Affichage)
	L'écran peut être non-équilibré à cause du cycle du signal de la carte vidéo. Réajustez-le en se référant à l'OSD.
L'écran est hors de focalisation ou l'OSD ne peut pas être ajusté.	Avez - vous ajusté la résolution ou la fréquence du moniteur?	Ajustez la résolution et la fréquence de la carte vidéo.(Référer aux modes Pré-établir l'Affichage)
LED clignote mais il n'y a pas d'images sur l'écran.	Est-ce que la fréquence est ajustée correctement lorsque vous vérifiez le "Mode d'Affichage" dans le menu?	Ajustez la fréquence en se référant au guide de la carte vidéo et les modes Pré-établir l'Affichage.(La fréquence maximale par résolution peut être différente d'un produit à l'autre.)

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Dépannage Multimédia

List à Vérifier
Question & Réponse
Contrôle du Dispositif d'Autotest

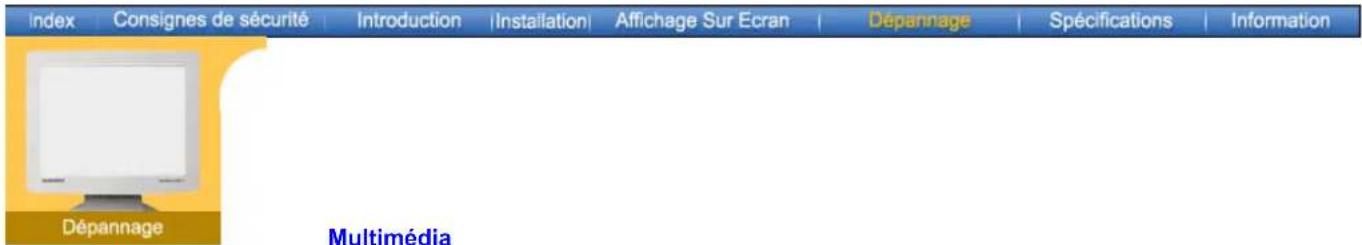

Multimédia

Symptôme Solutions
Il n'y a aucun son.	Branchez complètement la prise stéréo d'entrée du moniteur à la prise stéréo de la sortie de l'ordinateur en utilisant la câble vocale ou réglez le volume.
Le son est trop faible.	Augmentez le volume jusqu'à MAX.Si le son est encore faible même après avoir augmenté le volume jusqu'à MAX, réglez le volume de la carte son ou le programme logiciel dans votre ordinateur.
Le son est trop perçant.	Baissez légèrement le volume.Si vous utilisez un long microphone, réglez le volume lorsque vous gardez une certaine distance du haut-parleur.
Le son est trop indistinct.	Réglez encore l'Aigu et la Basse.
Le son est deformé.	Baissez le volume.Mettez un magazine ou un petit morceau sous le support de votre moniteur.

Vérifiez les éléments suivants pour voir s'il y a des problèmes avec le moniteur.

1. Vérifiez si le fil électrique et le câble sont correctement connectés à l'ordinateur.
2. Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre. (Si c est le cas, demandez le service après vente pour votre carte mère)
3. Si vous installez une nouvelle carte vidéo ou si vous assemblez un ordinateur(PC), vérifiez si l'adapteur (video) et le pilote du moniteur sont bien installés
4. Contrôlez si le taux de rafraichissement de l'écran est placé à 75Hz ou à 85Hz (Ne pas dépasser 60Hz quand vous utilisez la résolution maximale.)
5. Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis enlever le Pilote d' Affichage qui se trouve sur le "Panneau de Contrôle, Système, Administration des Periphériques", et redémarrer l'ordinateur pour réinstaller le pilote de l'adaptateur (video).

Felsökning

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Dépannage Contrôle du Dispositif d'Autotest | Messages d'Avertissements | Environment | Conseils utiles Un dispositif d'Autotest est fourni pour que vous puissiez vous-même controller

List à Vérifier
Question & Réponse
Contrôle du Dispositif d'Autotest

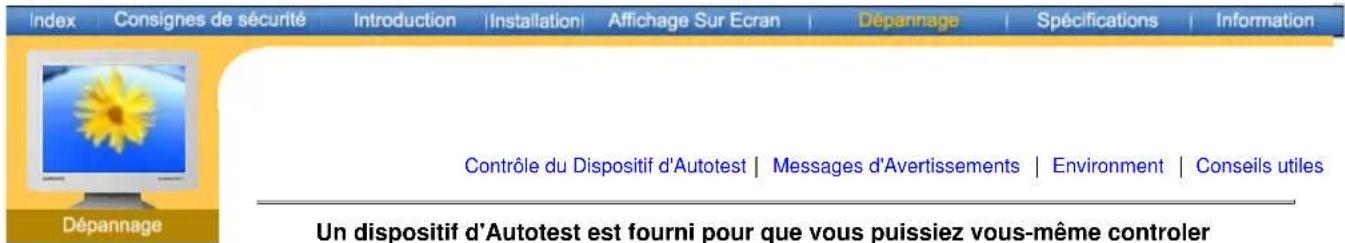

Contrôle du Dispositif d'Autotest | Messages d'Avertissements | Environment | Conseils utiles

Un dispositif d'Autotest est fourni pour que vous puissiez vous-même controller le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur de l'Alimentation clignote, lancez un dispositif d' Autotest en exécutant les étapes suivantes.

Contrôle du Dispositif d'Autotest

1. Éteignez le moniteur et l'ordinateur.
2. Débranchez le câble vidéo qui est au dos de l'ordinateur.
3. Mettez sous tension votre moniteur.

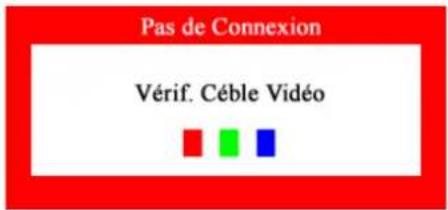

Si votre moniteur fonctionne normalement, vous verrez une boîte avec une bordure et du texte comme illustrés ci-dessous: Les trois boîtes à l'intérieur de la bordure rouge sont rouge, verte, et bleue.

Pas de Connexion Vérif. Céble Vidéo

L'absence de l'une des boites indique un problème avec votre moniteur. Cette boîte apparaît également pendant une opération normale si le câble vidéo est déconnecté ou endommagé.

1. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le moniteur.

Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement.

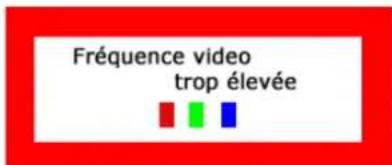

Messages d'Avertissements

S'il y a des anomalies avec le signal d'entrée, un message apparaît sur l'écran ou l'écran reste noir même si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo.

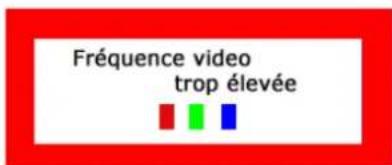

Fréquence video trop élevée

Environnement

La localisation et la position du moniteur peuvent influencer sur la qualité et sur les autres caractéristiques du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur les autres caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit.
2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et telephone qui se trouvent a moins d'un mètre du moniteur.

Conseils utiles

• Un moniteur recrée les signaux visuels qu'il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y a des problèmes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Fréquence video trop élevée, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.
  • Jugez les conditions de travail du moniteur

S'il n'y a pas d'image sur l'écran ou le message "Fréquence video trop élevée" apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche.

o S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur est en état de marche.
o Dans ce cas, contrôlez les problèmes de l'ordinateur.

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Dépannage Contrôle du Dispositif d'Autotest | Messages d'Avertissements | Environment | Conseils utiles Un dispositif d'Autotest est fourni pour que vous puissiez vous-même controller

List à Vérifier
Question & Réponse
Contrôle du Dispositif d'Autotest

Contrôle du Dispositif d'Autotest | Messages d'Avertissements | Environment | Conseils utiles

Un dispositif d'Autotest est fourni pour que vous puissiez vous-même controller le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur de l'Alimentation clignote, lancez un dispositif d' Autotest en exécutant les étapes suivantes.

Contrôle du Dispositif d'Autotest

1. Éteignez le moniteur et l'ordinateur.
2. Débranchez le câble vidéo qui est au dos de l'ordinateur.
3. Mettez sous tension votre moniteur.

Si votre moniteur fonctionne normalement, vous verrez une boîte avec une bordure et du texte comme illustrés ci-dessous: Les trois boîtes à l'intérieur de la bordure rouge sont rouge, verte, et bleue.

Pas de Connexion Vérif. Céble Vidéo

L'absence de l'une des boites indique un problème avec votre moniteur. Cette boîte apparaît également pendant une opération normale si le câble vidéo est déconnecté ou endommagé.

1. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le moniteur.

Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement.

Messages d'Avertissements

S'il y a des anomalies avec le signal d'entrée, un message apparait sur l'écran ou l'écran reste noir même si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo. Si la fréquence verticale est mise plus de 76HZ, ce message va apparaître environ 5 secondes et puis disparaître.

Fréquence video trop élevée

Environnement

La localisation et la position du moniteur peuvent influencer sur la qualité et sur les autres caractéristiques du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur les autres caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit.
2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et telephone qui se trouvent a moins d'un mètre du moniteur.

Conseils utiles

• Un moniteur recrée les signaux visuels qu'il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y a des problèmes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Fréquence video trop élevée, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.
  • Jugez les conditions de travail du moniteur

S'il n'y a pas d'image sur l'écran ou le message "Fréquence video trop élevée" apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche.

o S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur est en état de marche.
o Dans ce cas, contrôlez les problèmes de l'ordinateur.

Index	Consignes de sécurité	Introduction	Installation	Affichage Sur Ecran	Dépannage	Specifications	Information
[IMAGE]		GénéralNom du Modèle SyncMaster 181T
		Panneau LCDTaille 18,1 inch en diagonal
[XXXG]		Zone d'Affichage 359,04 (H) x 287,232 (V)
		Pixel Pitch 0,2805 (H) x 0,2805 (V)
		Type a-si TFT active matrix

Angle de vue 80/80/80/80(L/R/T/B), Typical

Synchronisation

Horizontale 30 \~ 81 kHz

Verticale 56 \~ 85 Hz

Couleur d'Affichage

16.294.277

Résolution

Résolution optimale 1280 x 1024@60Hz

Résolution maximale 1280 x 1024@76Hz

Signal d'Entrée, terminé

RVB, Analogue 0,7 Vp-p positif à 75 ohms

Separé H/V sync, Composé, Sync-en-vert

Niveau TTL, positif ou négatif

Fréquence maximale

135 MHz

Alimentation

AC 90 \~ 264 VAC, 60/50 Hz ± 3Hz

Câble signal

Câble 15pin-to-15pin D-sub, détachable

Câble DVI-D to DVI-D, détachable

Consommation d'Électricité

40W (Maximum)

Dimensions (LxPxH) / Poids

398,2 X 208,4 X 443,2 mm / 5,8kg (avec un simple support)

100mm x 100mm (pour l'utilisation du matériel Specialty(Arm) Mounting)

Considérations Environnementales

Fonctionnement Température: 50°F \~ 104°F(10°C \~ 40°C)

Humidité: 10% \~ 80%, sans condensation

Stockage Température: -4°F \~113°F (-20°C \~ 45°C)

Humidité: 5% \~ 95%, sans condensation

Capacité Plug and Play

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l'ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente.

Point acceptable

Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

- Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 3,932,160.

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

Index Consignes de sécurité Introduction Installation Affichage Sur Ecran Dépannage Spécifications Information Général Nom du Modèle SyncMaster 191T Panneau LCD Taille 19,0 inch en diagonal Zone d'Affichage 376.32 (H) x 301.056 (V) Pixel Pitch 0.298 (H) x 0.294 (V) PowerSaver Modes Pré-établis d'Affichage

Général

PowerSaver

▶ Modes Pré-établis d'Affichage

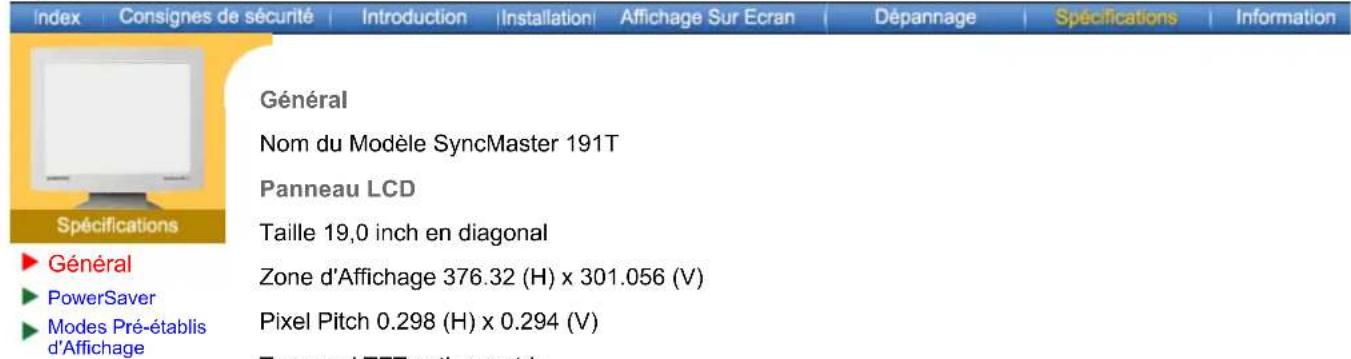

Général

Nom du Modèle SyncMaster 191T

Panneau LCD

Taille 19,0 inch en diagonal

Zone d'Affichage 376.32 (H) x 301.056 (V)

Pixel Pitch 0.298 (H) x 0.294 (V)

Type a-si TFT active matrix

Angle de vue 85/85/85/85(L/R/T/B)

Synchronisation

Horizontale 30 \~ 81 kHz

Verticale 56 \~ 85 Hz

Couleur d'Affichage

16.294.277

Résolution

Résolution optimale 1280 x 1024@60Hz

Résolution maximale 1280 x 1024@75Hz

Signal d'Entrée, terminé

RVB, Analogue 0,7 Vp-p positif à 75 ohms Separé H/V sync, Composé, Sync-en-vert Niveau TTL, positif ou négatif

Fréquence maximale

135 MHz

Alimentation

AC 90 \~ 264 VAC, 60/50 Hz ± 3Hz

Câble signal

Câble 15pin-to-15pin D-sub, détachable Câble DVI-D to DVI-D, détachable

Consommation d'Électricité

40W (Maximum)

Dimensions (LxPxH) / Poids

416,3 X 190,3 X 408,5 mm / 5,6kg (avec un simple support)

100mm x 100mm (pour l'utilisation du matériel Specialty(Arm) Mounting)

Considérations Environnementales

Fonctionnement Température: 50°F \~ 104°F(10°C \~ 40°C)

Humidité: 10% \~ 80%, sans condensation

Stockage Température: -4°F \~ 113°F (-20°C \~ 45°C)

Humidité: 5% \~ 95%, sans condensation

Capacité Plug and Play

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l'ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente.

Point acceptable

Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

- Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 3,932,160.

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

Index	Consignes de sécurité	Introduction	Installation	Affichage Sur Ecran	Dépannage	Spécifications	Information
		Général
		Nom du Modèle		SyncMaster 171N/170N/172N/173N
		Renewal CD

Général
PowerSaver
▶ Modes Pré-établis d'Affichage

Panneau LCD

Taille 17,0 inch en diagonal

Zone d'Affichage 337,92 (H) x 270,336 (V)

Pixel Pitch 0,264 (H) x 0,264 (V)

Type a-si TFT active matrix

Angle de vue 75/75/65/60(L/R/T/B)

Synchronisation

Horizontale 30 \~ 81 kHz

Verticale 56 \~ 76 Hz

Couleur d'Affichage

16.294.277

Résolution

Résolution optimale 1280 x 1024@60Hz

Résolution maximale 1280 x 1024@76Hz

Signal d'Entrée, terminé

RVB, Analogue 0,7 Vpp positif à 75 ohms Separé H/V sync, Composé, Sync-en-vert Niveau TTL, positif ou négatif

Fréquence maximale

135 MHz

Alimentation

AC 90 \~ 264 VAC, 60/50 Hz ± 3Hz

Câble signal

Câble 15pin-to-15pin D-sub, détachable

Consommation d'Électricité

40W (Maximum)

Dimensions (LxPxH) / Poids

367,8 x 190,5 x 369,2 mm / 5,1kg (avec un simple support)

100mm x 100mm (pour l'utilisation du matériel Specialty(Arm) Mounting)

Considérations Environnementales

Fonctionnement Température: 50°F \~ 104°F(10°C \~ 40°C)

Humidité: 10% \~ 80%, sans condensation

Stockage Température: -4°F \~113°F (-20°C \~ 45°C)

Humidité: 5% \~ 95%, sans condensation

Capacité Plug and Play

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l'ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente.

Point acceptable

Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

- Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 3,932,160.

Support Multimédia haut-parleur

Dimension (Longueur x Hauteur x Profondeur)/ Poids du corps du moniteur/ Poids de l'emballage

220 x 253 x 208 (mm)

Entrée Audio Prise Stéréo gauche/droite, 0,5 Vrms

Sortie Audio (G) 2,2W + (D) 2,2W / THD 10% à 8 ohm

Réponse de Fréquence 40 Hz \~ 20 KHz (-3dB)

Casque Sortie Max 20mW (Prise 3,5 pi)

Haut-parleur 8ohm x 2 pcs, 70 x 32(mm)

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

Index	Consignes de sécurité	Introduction	Installation	Affichage Sur Ecran	Dépannage	Spécifications	Information
		Général
		Nom du Modèle		SyncMaster 171S/171V
		Renewal 2D

Général
PowerSaver
▶ Modes Pré-établis d'Affichage

Panneau LCD

Taille 17,0 inch en diagonal

Zone d'Affichage 337,92 (H) x 270,336 (V)

Pixel Pitch 0,264 (H) x 0,264 (V)

Type a-si TFT active matrix

Angle de vue 75/75/65/60(L/R/T/B)

Synchronisation

Horizontale 30 \~ 81 kHz

Verticale 56 \~ 76 Hz

Couleur d'Affichage

16.294.277

Résolution

Résolution optimale 1280 x 1024@60Hz

Résolution maximale 1280 x 1024@76Hz

Signal d'Entrée, terminé

RVB, Analogue 0,7 Vpp positif à 75 ohms Separé H/V sync, Composé, Sync-en-vert Niveau TTL, positif ou négatif

Fréquence maximale

135 MHz

Alimentation

AC 90 \~ 264 VAC, 60/50 Hz ± 3Hz

Câble signal

Câble 15pin-to-15pin D-sub, détachable

Consommation d'Électricité

40W (Maximum)

Dimensions (LxPxH) / Poids

444,0 x 208,4 x 457,0 mm / 5,4kg (avec un simple support)

100mm x 100mm (pour l'utilisation du matériel Specialty(Arm) Mounting)

Considérations Environnementales

Fonctionnement Température: 50°F \~ 104°F(10°C \~ 40°C)

Humidité: 10% \~ 80%, sans condensation

Stockage Température: -4°F \~113°F (-20°C \~ 45°C)

Humidité: 5% \~ 95%, sans condensation

Capacité Plug and Play

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l'ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente.

Point acceptable

Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

- Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 3,932,160.

Support Multimédia haut-parleur

Dimension (Longueur x Hauteur x Profondeur)/ Poids du corps du moniteur/ Poids de l'emballage

$$ 2 2 0 \times 2 5 3 \times 2 0 8 (\mathrm{mm}) $$

Entrée Audio Prise Stéréo gauche/droite, 0,5 Vrms

Sortie Audio (G) 2,2W + (D) 2,2W / THD 10% à 8 ohm

Réponse de Fréquence 40 Hz \~ 20 KHz (-3dB)

Casque Sortie Max 20mW (Prise 3,5 pi)

Haut-parleur 8ohm x 2 pcs, 70 x 32(mm)

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

Spécifications

Général

PowerSaver

Modes Pré-établis d'Affichage

Général

Nom du Modèle SyncMaster 191N/192N/193N

Panneau LCD

Taille 19,0 inch en diagonal

Zone d'Affichage 376.32 (H) x 301.056 (V)

Pixel Pitch 0.298 (H) x 0.294 (V)

Type a-si TFT active matrix

Angle de vue 85/85/85/85(L/R/T/B)

Synchronisation

Horizontale 30 \~ 81 kHz

Verticale 56 \~ 85 Hz

Couleur d'Affichage

16.294.277

Résolution

Résolution optimale 1280 x 1024@60Hz

Résolution maximale 1280 x 1024@75Hz

Signal d'Entrée, terminé

RVB, Analogue 0,7 Vp-p positif à 75 ohms

Separé H/V sync, Composé, Sync-en-vert

Niveau TTL, positif ou négatif

Fréquence maximale

135 MHz

Alimentation

AC 90 \~ 264 VAC, 60/50 Hz ± 3Hz

Câble signal

Câble 15pin-to-15pin D-sub, détachable

Consommation d'Électricité

40W (Maximum)

Dimensions (LxPxH) / Poids

416,3 X 190,3 X 408,5 mm / 5,6kg (avec un simple support)

100mm x 100mm (pour l'utilisation du matériel Specialty(Arm) Mounting)

Considérations Environnementales

Fonctionnement Température: 50°F \~ 104°F(10°C \~ 40°C)

Humidité: 10% \~ 80%, sans condensation

Stockage Température: -4°F \~ 113°F (-20°C \~ 45°C)

Humidité: 5% \~ 95%, sans condensation

Capacité Plug and Play

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l'ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente.

Point acceptable

Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

- Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 3,932,160.

Support Multimédia haut-parleur

Dimension (Longueur x Hauteur x Profondeur)/ Poids du corps du moniteur/Poids de l'emballage	220 x 253 x 208 (mm)
Entrée Audio Prise Stéréo gauche/droite, 0,5 Vrms
Sortie Audio (G) 2,2W + (D) 2,2W / THD 10% à 8 ohm
Réponse de Fréquence 40 Hz ~ 20 KHz (-3dB)
Casque Sortie Max 20mW (Prise 3,5 pi)
Haut-parleur 8ohm x 2 pcs, 70 x 32(mm)

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Spécifications Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie,

Général
PowerSaver
▶ Modes Pré-établis d'Affichage

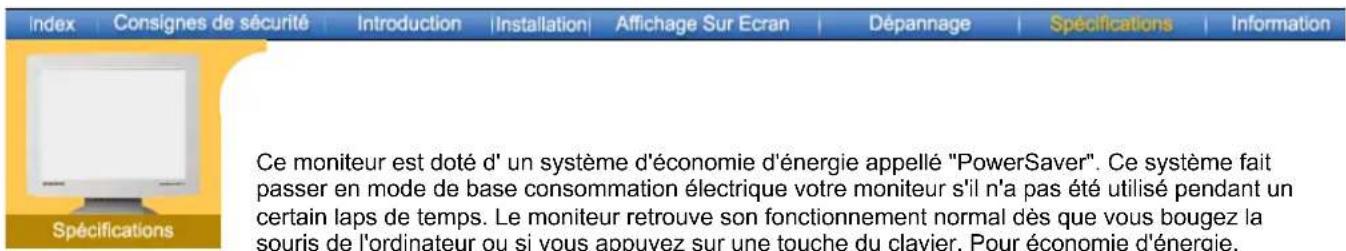

Ce moniteur est doté d'un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l'utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur, qui doit être compatible VESA, et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.

SyncMaster 181T/191T/191N/192N/193N

Mode	Fonctionnement normal	Mode d'économie de puissance EPA/ENERGY 2000	Eteindre le courant électrique (Bouton d'Alimentation)	Eteindre le courant électrique (Interrupteur d'alimentation marche/arrêt )
Indicateur d'alimentation	Vert Vert, clignotant Noir Noir
Consommation d'électricité	Moins de 40W Moins de 3W Moins de 1W 0W

SyncMaster 171N/170N/172N/173N

Mode	Fonctionnement normal	Mode d'économie de puissance EPA/ENERGY 2000	Eteindre le courant électrique (120Vac) (Bouton d'Alimentation)	Eteindre le courant électrique (Interrupteur d'alimentation marche/arrêt )
Indicateur d'alimentation	Vert Vert, clignotant Noir Noir
Consommation d'électricité	Moins de 40W Moins de 2W Moins de 1W 0W

SyncMaster 171S/171V

Mode	Fonctionnement normal	Mode d'économie de puissance EPA/ENERGY 2000	Eteindre le courant électrique (120Vac) (Bouton d'Alimentation)
Indicateur d'alimentation	Vert Vert, clignotant Noir
Consommation d'électricité	Moins de 40W Moins de 2W Moins de 1W

Ce moniteur est conforme aux normes EPA ENERGY STAR ^® et ENERGY2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec ENERGY STAR ^® , SAMSUNG affirme que ce produit répond aux directives de ENERGY STAR ^® concernant l'économie de l'énergie.

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Général
PowerSaver
▶ Modes Pré-établis d'Affichage

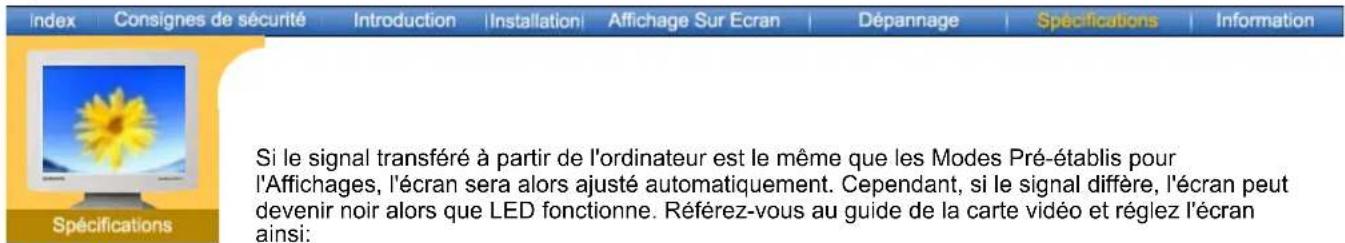

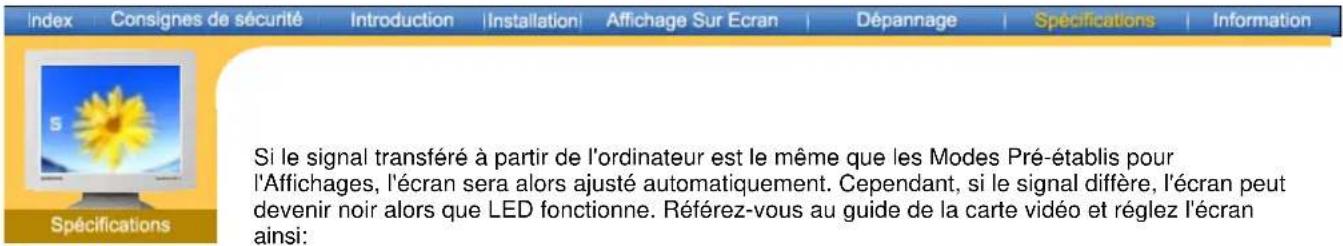

Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Table 1. Modes Pré-établis d'Affichage

Mode d'affichage	Fréquence Horizontale (kHz)	Fréquence Verticale (Hz)	Fréquence (MHz)	Polarité de Synchronisation (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 640 x 480 31,469 59,940 25,175 -/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 43,269 85,008 36,000 -/-
MAC., 640 x 480 35,000 66,667 30,240 -/-
MAC., 832 x 624 49,726 74,551 57,284 -/-
VESA, 800 x 600 35,156 56,250 36,000 +,-/+, -
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 53,674 85,061 56,250 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1024 x 768 68,677 84,997 94,500 +/+
VESA, 1280 x 1024 63,981 60,020 108,00 +/+
VESA, 1280 x 1024 79,976 75,025 135,00 +/+
SUN, 1280 x 1024 81,129 76,106 135,00 -/-

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz

Fréquence Verticale

Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: Hz

Spécifications

Général
PowerSaver
▶ Modes Pré-établis d'Affichage

Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Table 1. Modes Pré-établis d'Affichage

Mode d'affichage	Fréquence Horizontale (kHz)	Fréquence Verticale (Hz)	Fréquence (MHz)	Polarité de Synchronisation (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 640 x 480 31,469 59,940 25,175 -/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 43,269 85,008 36,000 -/-
MAC., 640 x 480 35,000 66,667 30,240 -/-
MAC., 832 x 624 49,726 74,551 57,284 -/-
VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 53,674 85,061 56,250 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1024 x 768 68,677 84,997 94,500 +/+
VESA, 1280 x 1024 63,981 60,020 108,00 +/+
VESA, 1280 x 1024 79,976 75,025 135,00 +/+
SUN, 1280 x 1024 81,129 76,106 135,00 -/-

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz

Fréquence Verticale

Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: Hz

Index	Consignes de sécurité	Introduction	Installation	Affichage Sur Ecran	Dépannage	Spécifications	Information
Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Général
PowerSaver
▶ Modes Pré-établis d'Affichage

Table 1. Modes Pré-établis d'Affichage

Mode d'affichage	Fréquence Horizontale (kHz)	Fréquence Verticale (Hz)	Fréquence (MHz)	Polarité de Synchronisation (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 640 x 480 31,469 59,940 25,175 -/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
MAC., 640 x 480 35,000 66,667 30,240 -/-
MAC., 832 x 624 49,726 74,551 57,284 -/-
VESA, 800 x 600 35,156 56,250 36,000 +,-/+, -
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1280 x 1024 63,981 60,020 108,00 +/+
VESA, 1280 x 1024 79,976 75,025 135,00 +/+
SUN, 1280 x 1024 81,129 76,106 135,00 -/-

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz

Fréquence Verticale

Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: Hz

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information 5 Spécifications Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Table 1. Modes Pré-établis d'Affichage

Mode d'affichage	Fréquence Horizontale (kHz)	Fréquence Verticale (Hz)	Fréquence (MHz)	Polarité de Synchronisation (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 640 x 480 31,469 59,940 25,175 -/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 43,269 85,008 36,000 -/-
MAC., 640 x 480 35,000 66,667 30,240 -/-
MAC., 832 x 624 49,726 74,551 57,284 -/-
VESA, 800 x 600 35,156 56,250 36,000 +,-/+, -
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 53,674 85,061 56,250 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1024 x 768 68,677 84,997 94,500 +/+
VESA, 1280 x 1024 63,981 60,020 108,00 +/+
VESA, 1280 x 1024 79,976 75,025 135,00 +/+
SUN, 1280 x 1024 81,129 76,106 135,00 -/-

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz

Fréquence Verticale

Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: Hz

Information

Service

U.S.A.:

Tel. : [phone]

Fax. : [phone]

http://samsungservice.co.uk/

BRAZIL :

Samsung Eletronica da Amazonia Ltda. R. Prof. Manoelito de Ornellas, 303, Terro B Chacara Sto. Antonio, CEP : 04719-040 Sao Paulo, SP

SAC : 0800 124 421

http://www.samsung.com.br/

COLOMBIA :

Samsung Electronics Colombia Cra 9 No 99A-02 Of. 106

Bogota, Colombia

Tel.: [phone]

Fax: (571) 618 - 2068

http://www.samsung-latin.com/

e-mail: [e-mail]

PERU :

Servicio Integral Samsung Av.Argentina 1790 Lima1. Peru Tel: [phone]

Fax: [phone]

http://www.samsungperu.com/

AUSTRALIA :

Service
▶ Terme
Regulatory
Couleur naturelle
Pour un affichage meilleur
Autorité

• Distance entre deux points

L'image de l'écran est composée de points rouges, vert et bleus. Plus les points sont proches, plur la resolution est haute. La distance entre deux points de même couleur est appelé 'Distance entre les Deux Points'. Unité: mm

Fréquence Verticale

L'écran doit être réaffiché plusieurs fois par seconde afin de créer et afficher l'image pour l'utilisateur. La fréquence de cette répétition par seconde est appelée Fréquence Verticale ou le Taux de Rafraîchissement. Unité: Hz

Example: Si le même point lumineux s affiche 60 fois par seconde, il est considéré comme étant à 60 hertz. Dans ce cas-ci, le clignotement sur l'écran peut être détecté. Pour éviter ce problème, vous avez à votre disposition le mode Sans Scintillement avec une fréquence verticale supérieure à 70Hz.

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale de l'écran s'appelle Cycle Horizontale. Le nombre inverse de Cycle Horizontale est appelé la Fréquence Horizontale. Unité: kHz

- Entrecroiser et méthode de Non-Entrecroiser

La méthode Entrecroisé consiste à montrer les lignes horizontales de l'écran dans l'ordre de haut en bas. La méthode Non-Entrecroisé est utilisé dans la plupart des moniteurs pour s'assurer une image claire. La méthode Entrecroisé est la même que celle de la télévision.

Plug & Play

Ceci est une fonction qui apporte la meilleure qualité d'écran pour l'utilisateur en permettant l'échange d'informations automatique entre l'ordinateur et le moniteur. Ce moniteur suit le standard international VESA DDC pour la fonction Plug & Play.

Résolution

Le nombre de points verticaux et horizontaux constituent l'image d'écran appelée 'résolution'. Ce nombre montre la précision de l'affichage. La haute résolution est excellente pour accomplir des tâches multiples car plus d'informations et d'images peuvent être affichées sur l'écran.

Example: Si la résolution est de 1280x1024, cela signifie que l'écran est constitué de 1280 points horizontaux (resolution horizontale) et de 1024 lignes verticales(résolution verticale).

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Information

Service
Terme
▶ Regulatory
Couleur naturelle
Pour un affichage meilleur
Autorité

FCC Information

User Instructions

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Information ► Service ► Terme ► Regulatory ► Couleur naturelle ► Pour un affichage meilleur ► Autorité ● IC Compliance Notice This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations of ICES-003. Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont NMB-03 sur les équipements produisant des interférences au Canada. ● MPR II Compliance This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and magnetic fields.

• European Notice(Europe Only)

Service
Terme
Regulatory
Couleur naturelle
Pour un affichage meilleur
Autorité

Classifications:

Index Consignes de sécurité Introduction Installation Affichage Sur Ecran Dépannage Spécifications Information Programme du Logiciel "Couleur naturelle" Information

Service
Terme
Regulatory
Couleur naturelle
Pour un affichage meilleur
Autorité

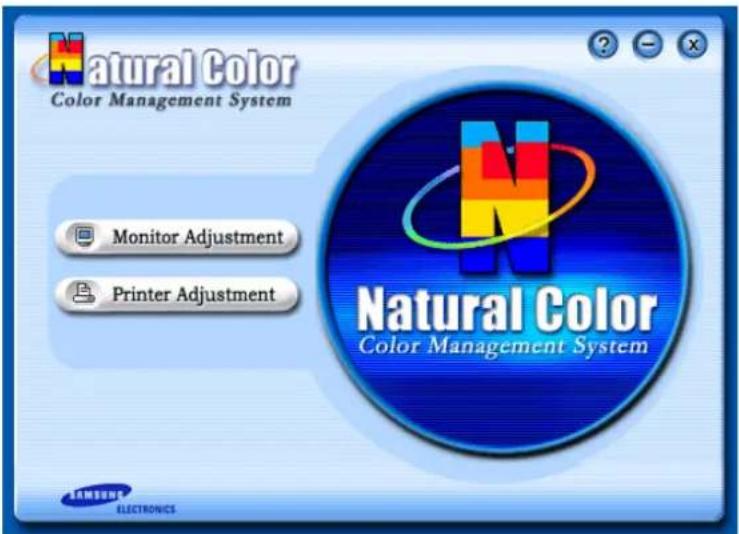

L'un des problèmes récents lors de l'utilisation d'un ordinateur est la couleur des images imprimées par une imprimante ou d'autres images scannées par un scanner ou un appareil-photo digital ne sont pas identiques à celles visibles sur le moniteur.

La Couleur Naturelle S/W est la solution ideale pour ce problème. C'est un système de gestion de couleur développée par Samsung Electronics en association avec Korea Electronics & Telecommunications Research Institute (ETRI). Ce système est disponible seulement pour les moniteurs Samsung et produit les images imprimées ou scannées qui ont les mêmes couleurs que les images du moniteur.

Comment installer le logiciel Couleur Naturelle

Insérez le CD inclus avec le moniteur Samsung dans le lecteur de CD-Rom. Puis, on exécutera l'écran initial de l'installation de programme. Cliquez sur Couleur Naturelle sur l'écran initial pour installer le logiciel Couleur Naturelle. Pour installer le programme manuellement, insérez le CD inclus avec le moniteur de Samsung dans le lecteur de CD-Rom, cliquez le bouton [Démarrer] de Windows et puis le choisissez [Exécuter].

Entrer D : \couleur\eng\setup.exe et puis appuyer .

(Si le lecteur où le CD est inséré n'est pas D:\, entrer le lecteur applicable)

Comment supprimer le programme logiciel de la Couleur Naturelle

Choisir [Installaiton]/[Panneau de Contrôle] dans le munu [Démarrer] et puis cliquez deux fois sur[Ajouter/Supprimer un programme]

Choisir Couleur Naturelle de la Liste et puis cliquez le bouton [Ajouter/Supprimer]

Information

Service
Terme
Regulatory
Couleur naturelle
Pour un affichage meilleur
Autorité

• Pour un affichage meilleur

1. Afin de bénéficier de la meilleure qualité d'image, procédez au réglage de la résolution et du taux de rafraîchissement d'écran à partir du panneau de configuration de votre ordinateur en suivant les instructions ci-dessous. Vous pourriez obtenir une qualité d'image inégale si vous ne sélectionnez pas la meilleure qualité d'image sur votre écran TFT-LCD.

○ Résolution: 1280 x 1024
o Fréquence verticale (taux de rafraîchissement) : 60 Hz

1. Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.
   ○ Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 3,932,160.
2. Pour nettoyer le boîtier du moniteur, utilisez une petite quantité du produit de nettoyage recommandé et frottez avec un chiffon doux et sec. N'exercez pas de forte pression sur l'écran LCD, et nettoyez-le avec le plus grand soin. Si vous appuyez trop fortement, vous pourriez l'endommager.
3. Si vous n'êtes pas satisfait de la qualité de l'image, vous pouvez améliorer l'affichage en exécutant la « fonction de réglage automatique » sur l'écran qui s'affiche après avoir appuyé sur le bouton de fermeture de la fenêtre. Si le bruit subsiste après le réglage automatique, utilisez la fonction de réglage de la clarification (FINE/COARSE).
4. Si vous visualisez un écran fixe pendant une longue période de temps, une image résiduelle ou floue peut apparaître. Passez en mode économie d'énergie ou réglez l'économiseur d'écran sur image mobile lorsque vous devez vous éloigner du moniteur pendant une période prolongée.

Information

Service
Terme
Regulatory
Couleur naturelle
Pour un affichage meilleur
Autorité

Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis.

© 2003 Samsung Electronics Co., Ltd. Tous droits réservés.

Toute reproduction par quelque moyen que ce soit, est strictement interdits sans l'autorisation écrite de Samsung Electronics Co., Ltd.

Samsung Electronics Co., Ltd.n'est pas responsable pour des dommages s ou accidents pour une installation, pour une demonstration ou pour l'usage de ce matériel.

Logo de Samsung sont des marques commerciales déposées de Samsung Electronics Co., Ltd.; "Microsoft", "Windows", "Windows NT" sont des marques commerciales déposées de Microsoft Corporation. "VESA", "DPMS" et "DDC" sont des marques commerciales déposées de Video Electronics Standard Association; Le nom et le logo d' "ENERGY STAR" sont des marques commerciales déposées de U.S. Environmental Protection Agency (EPA). En sa qualité de partenariat avec ENERGY STAR, Samsung Electronics Co., Ltd. affirme que ce produit répond aux directives de ENERGY STAR concernant l'économie de l'énergie. Tous les autres noms de produits mentionnés ci-dessous peuvent être les marques ou les marques déposées de leurs propriétaire respectifs.
