SyncMaster 171N - Monitor SAMSUNG - Gratis bruksanvisning och manual

Produkttyp	LCD-skärm 17 tum
Märke	Samsung
Modell	SyncMaster 171N
Diagonalstorlek	17 tum (43,2 cm)
Visningsyta	337,92 x 270,336 mm
Pixelavstånd	0,264 mm
Paneltyp	a-si TFT aktiv matris
Betraktningsvinkel	75°/75°/65°/60° (V/H/U/N)
Horisontell frekvens	30 - 81 kHz
Vertikal frekvens	56 - 76 Hz
Visa färger	16,2 miljoner
Optimal upplösning	1280 x 1024 @ 60 Hz
Maximal upplösning	1280 x 1024 @ 76 Hz
Ingångssignal	Analog RGB 0,7 Vpp, 75 ohm, separat H/V-sync, komposit, sync på grön
Maximal punktfrekvens	135 MHz
Strömförsörjning	AC 90 - 264 V, 60/50 Hz
Strömförbrukning (max)	40 W
Strömförbrukning i standby	Mindre än 2 W
Mått (B x D x H)	367,8 x 190,5 x 369,2 mm
Vikt (med enkelt stativ)	5,1 kg
VESA-fäste	100 x 100 mm
Drifttemperatur	10 °C till 40 °C
Driftfuktighet	10 % till 80 % utan kondens
Plug & Play	Kompatibel med VESA DDC
Huvudfunktioner	Automatisk justering, OSD, förinställda visningslägen, energisparläge PowerSaver
Underhåll och rengöring	Torka med en mjuk, lätt fuktad trasa; spraya inte rengöringsmedel direkt
Säkerhet	Öppna inte höljet; koppla bort under åskväder; täck inte ventilationsöppningar
Kartongens innehåll	Skärm, stativ, strömkabel, D-sub-signalkabel, snabbinstallationsguide, garantikort, CD (valfritt)

Vanliga frågor - SyncMaster 171N SAMSUNG

Hur ansluter jag min dator till SyncMaster 171N-skärmen?

Använd den medföljande D-sub-kabeln (analog): anslut ena änden till D-sub-porten på skärmens baksida och den andra till datorns grafikkort. Om ditt grafikkort har en DVI-utgång kan du använda en DVI-kabel (ingår ej). Anslut strömkabeln till skärmen och ett vägguttag. Sätt på datorn och sedan skärmen.

Skärmen förblir svart, vad gör jag?

Kontrollera först att skärmen är påslagen (grön lysdiod). Om lysdioden blinkar (grönt var 1:e sekund) är skärmen i standby-läge: tryck på en tangent på tangentbordet eller flytta musen. Om lysdioden är släckt, kontrollera strömkabelanslutningen. Om lysdioden är orange eller svart kan skärmen vara i PowerSaver-läge. Kontrollera även att videokabeln är korrekt ansluten till skärmen och datorn.

Hur använder jag den automatiska justeringsfunktionen?

Tryck på knappen Auto på skärmens framsida. Skärmen justerar automatiskt frekvens, fas och bildposition för optimal visning. Denna funktion är användbar efter en upplösningsändring eller om bilden är förvrängd.

Hur rengör jag LCD-skärmen?

Använd en mjuk, torr trasa som är lätt fuktad (med vatten eller rekommenderat skärmrengöringsmedel). Torka försiktigt utan att trycka hårt. Spraya aldrig vätska direkt på skärmen. Använd inte slipande medel eller lösningsmedel.

Vad betyder meddelandet 'För hög videofrekvens'?

Detta meddelande visas när upplösningen eller uppdateringsfrekvensen som skickas av grafikkortet överskrider skärmens kapacitet. Minska datorns upplösning till 1280 x 1024 och vertikalfrekvensen till 60 Hz (eller max 76 Hz). Se avsnittet 'Förinställda visningslägen' i manualen för kompatibla frekvenser.

Hur låser jag upp skärmens OSD?

Om OSD-inställningarna är låsta, tryck och håll ned knappen Menu i mer än 5 sekunder. Låsningen inaktiveras då och du kan komma åt OSD-alternativen.

Var hittar jag drivrutinen för denna skärm?

Drivrutinen finns på CD-skivan som medföljer skärmen. Sätt i CD-skivan i enheten och följ installationsinstruktionerna. Du kan också ladda ner drivrutinen från Samsungs webbplats genom att söka efter 'SyncMaster 171N'.

Varför är skärmen helt vit?

En vit skärm kan uppstå om du använder en DVI-kabel och ansluter/kopplar bort den medan systemet är igång, eller om grafikkortet inte skickar någon signal. Anslut DVI-kabeln innan du startar datorn, eller använd D-sub-kabeln. Tryck på knappen Source (eller Exit beroende på modell) för att växla mellan analog och digital ingång.

Hur sparar jag energi med denna skärm?

Skärmen är kompatibel med PowerSaver-funktionen (VESA DPMS). När den inte används går den i standby-läge (blinkande lysdiod) och förbrukningen sjunker under 2 W. För maximal energibesparing, stäng av skärmen med dess strömbrytare när du inte använder den under en längre tid.

Färgerna som visas är konstiga (onormal nyans eller svartvitt), vad gör jag?

Kontrollera först att videokabeln är ordentligt ansluten i båda ändar. Starta om datorn. Om problemet kvarstår, kontrollera att grafikkortet är korrekt installerat i sin plats. Du kan också köra skärmens självdiagnostest: koppla bort videokabeln, sätt på skärmen – en färgad ruta (röd, grön, blå) ska visas; annars, kontakta kundtjänst.

BRUKSANVISNING SyncMaster 171N SAMSUNG

Anslutning av monitorn
▶ Installation av drivrutinen för monitor
Byta ut foten / Ta bort foten

Automatiskt

Manuellt

När operativsystemet för monitorns drivrutin säger till, sätt in CD:n som medföljer monitorn. Installation av en drivrutin skiljer sig lite från ett operativsystem till ett annat. Följ instruktionerna som hör till det operativsystem Ni har.

Gör iordning en tom CD och ladda ner drivrutinens programfil på följande Hemsidor på Internet:

- Hemsidor på Internet : http://www.samsung-monitor.com/ (Worldwide) http://www.samsungusa.com/monitor (USA) http://www.samsung.se/

Windows ME

1. Sätt in CD:n i CD-ROM stationen.
2. Klicka på "Windows ME Driver".

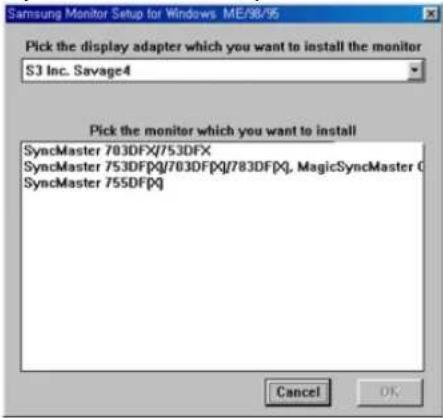

3. Välj er bildskärmsmodell på listan och klicka sedan på "OK"-knappen.

1. Installationen av bildskärmsprogrammet är klar.

Windows XP/2000

1. Sätt in CD:n i CD-ROM stationen.
2. Klicka på "Windows XP/2000 Driver".

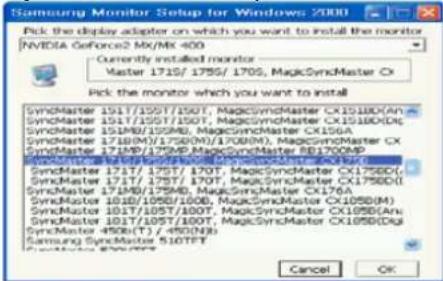

3. Välj er bildskärmsmodell på listan och klicka sedan på "OK"-knappen.

Samsung Monitor Setup for Windows 2000 Pick the display adapter on which you want to install the monitor NVIDIA GeForce2 MX/MX 400 Currently installed monitor Master 1715/ 1795/ 1705, MagicSyncMaster CX Pick the monitor which you want to install SyncMaster 1517/1557/1507, MagicSyncMaster CX1518DX(An SyncMaster 1517/1557/1507, MagicSyncMaster CX1518DX(Dc SyncMaster 151PB/153PB, MagicSyncMaster CX156A SyncMaster 151PB/175PB/1705, MagicSyncMaster CX176D( SyncMaster 171MP/179MP, MagicSyncMaster RB1700MP SyncMaster 171TB/179TB/1705, MagicSyncMaster CX176D(An) SyncMaster 171TB/179TB/1705, MagicSyncMaster CX176D(Dc SyncMaster 171TB/179TB/1705, MagicSyncMaster CX176D(An) SyncMaster 1818/1858/1808, MagicSyncMaster CX1858(M) SyncMaster 1818/1858/1808, MagicSyncMaster CX1858(An) SyncMaster 1818/1858/1808, MagicSyncMaster CX1858(Dc) SyncMaster 1818/1858/1808, MagicSyncMaster CX1858(Dc) SyncMaster 450B(T) / 450(N) Samsung SyncMaster 510TFT Cancel OK

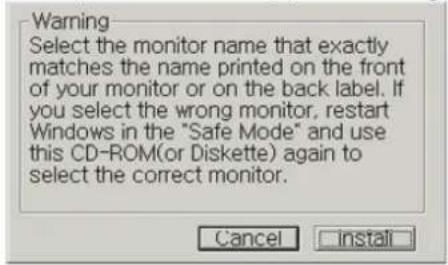

1. Klicka på "Installera"-knappen i "Varning!"-fönstret.

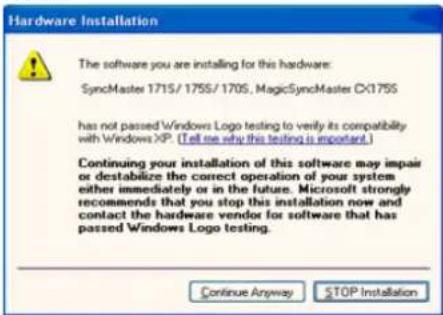

1. Om ni ser följande "Meddelande"-ruta, klicka på "Fortsätt ändå"-knappen. Klicka sedan "OK".

Körprogrammet för bildskärmen finns under MS-loggan som certifierar det, och denna installation skadar inte ert system.

*Det certifierade körprogrammet kommer att finnas på Samsungs hemsida för bildskärmar.

http://www.samsung-monitor.com/

1. Installationen av bildskärmsprogrammet är klar.

Installation

Anslutning av monitorn
▶ Installation av drivrutinen för monitor
Byta ut foten / Ta bort foten

Automatiskt

Manuellt

När operativsystemet för monitorns drivrutin säger till, sätt in CD:n som medföljer monitorn. Installation av en drivrutin skiljer sig lite från ett operativsystem till ett annat. Följ instruktionerna som hör till det operativsystem Ni har.

Gör iordning en tom CD och ladda ner drivrutinens programfil på följande Hemsidor på Internet:

• Hemsidor på Internet : http://www.samsung-monitor.com/ (Worldwide)
http://www.samsungusa.com/monitor (USA)
http://www.samsung.se/

Microsoft® Windows® XP OperativSystem

1. Sätt in CD:n i CD-ROM stationen.

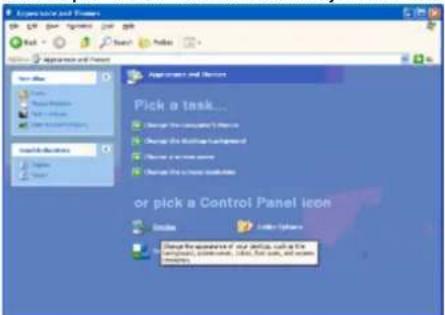

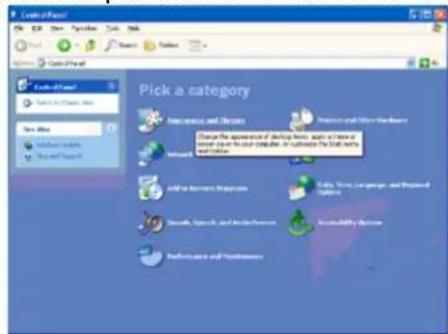

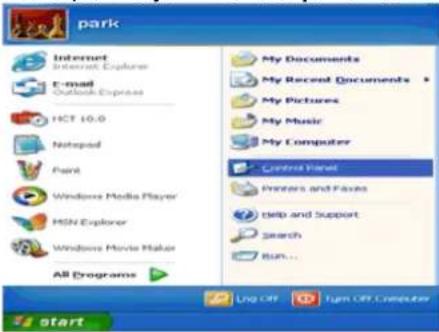

2. Klicka på "Börja" - "Kontrollpanel" och clicka sedan på ikonen "Utseende och teman".

park Internet Internet Explorer E-mail Outlook Express HCT 10.0 Notepad Paint Windows Media Player MSN Explorer Windows Movie Maker All Programs My Documents My Recent Documents My Pictures My Music My Computer Control Panel Printers and Flakes Help and Support Search Run... Ling Off Turn Off Computer start

1. Klicka på "Visa"-ikonen och välj fliken "Inställningar"; klicka därefter på "Avancerade".

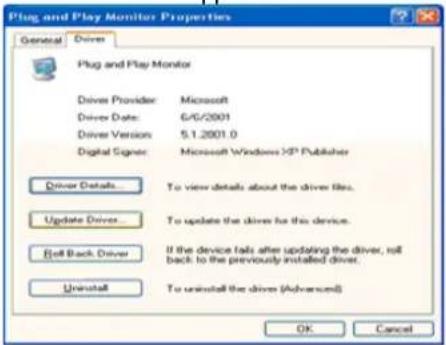

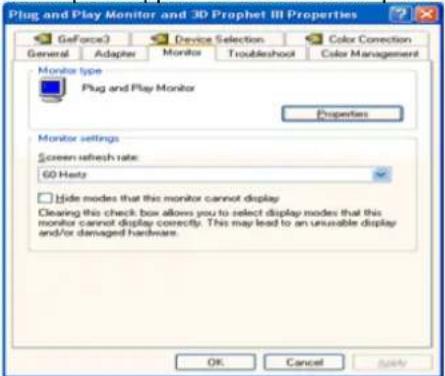

1. Klicka på knappen "Karaktaristika" på fliken "Bildskärm" och välj fliken "Körprogram".

1. Klicka på "Uppdatera körprogram" och välj "Installera från en lista eller..." och klicka sedan "Nästa"-knappen.

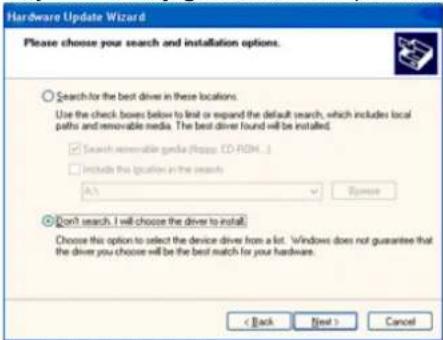

1. Välj "Sök inte, jag ska...", klicka på "Nästa" och sedan "Har diskett".

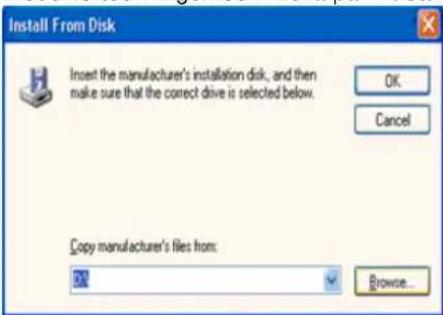

1. Klicka på "Bläddra"-knappen och välj sedan A:(D:\Driver) och välj er bildskärmsmodell på modellförteckningen och klicka på "Nästa"-knappen.

1. Om ni ser följande "Meddelande"-ruta, klicka på "Fortsätt ändå"-knappen. Klicka sedan "OK".

Körprogrammet för bildskärmen finns under MS-loggan som certifierar det, och denna installation skadar inte ert system. *Det certifierade körprogrammet kommer att finnas på Samsungs hemsida för bildskärmar http://www.samsung-monitor.com/

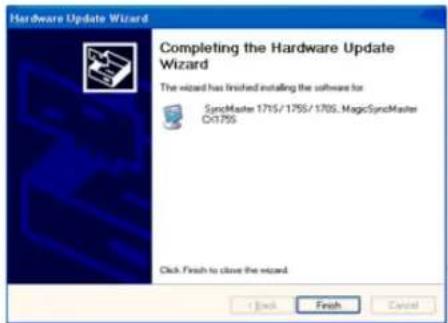

1. Klicka på "Stäng"-knappen och klicka sedan på "OK".

1. Installationen av bildskärmens körprogram är klar.

Microsoft® Windows® 2000 OperativSystem

När Ni kan se texten "Digital signature not found" (Digital signatur ej påträffad) på monitorn, så följ anvisningarna nedan:

1. Välj "OK"-knappen på "Sätt i CD"-rutan.
2. Klicka på "Bläddra"-knappen på "Önskad fil"-rutan.
3. Välj A:(D:\Driver) och klicka sedan på "Öppna" -knappen och därefter "OK"-knappen.

Guide för manuell installation av monitorn

1. Klicka på "Starta", "Inställning", "Kontrollpanelen".
2. Dubbelklicka på "Visa" -ikonen.
3. Välj fliken "Inställningar" och klicka sedan på "Avancerad"
4. Välj "Monitor".
   Fall 1: Om knappen "Egenskaper" är inaktiv, innebär det att Er monitor är rätt konfigurerad. Var god avsluta installationen.
   Fall 2: Om knappen "Egenskaper" är aktiv, klickar Ni på denna. Följ sedan nedanstående steg i tur och ordning.
5. Klicka på "Drivrutin" och sedan på "Uppdatera drivrutin" och därefter på "Nästa"-knappen.
6. Välj "Visa en lista på kända drivrutiner för denna apparat så att jag kan välja en särskild drivrutin" och klicka sedan på "Nästa" och därefter "Har diskett".
7. Klicka på "Bläddra"-knappen och välj därefter A:(D:\Driver).
8. Klicka på "Öppna"-knappen, och sedan på "OK".
9. Välj Er monitormodell och klicka på "Nästa"-knappen, och sedan på följande "Nästa" knapp.
10. Klicka på "Avsluta"-knappen och sedan på "Stäng"-knappen.

Om Ni sedan ser rutan med texten "Digital signatur ej påträffad" så klicka på "Ja"-knappen. Därefter klickar Ni på "Avsluta"-knappen och sedan på "Stäng"-knappen.

Microsoft® Windows® Millennium OperativSystem

1. Klicka på "Starta", "Inställning", "Kontrollpanelen".
2. Dubbelklicka på "Visa" -ikonen.
3. Välj fliken "Inställningar" och klicka på knappen "Avancerade egenskaper".
4. Välj fliken "Bildskärm".

5. Klicka på "Ändra" knappen under "Bildskärmstyp".

6. Välj "Ange var drivrutinen finns".

7. Välj "Visa en lista på alla drivrutinerna på en särskild plats..." och klicka sedan på "Nästa".

8. Klicka på "Har diskett".

9. Ange A: D: och klicka sedan på "OK".

10. Välj "Visa alla enheter" och välj den bildskärm som motsvarar den som ni anslutit till er dator och klicka OK.

11. Fortsätt med att välja "Stäng" knappen och "OK" knappen tills ni stängt dialogrutan för "Bildskärmens egenskaper".

(Ni får eventuellt någon annan skärmbild med varningsmeddelanden eller dylikt, och då klickar ni på det alternativ som stämmer med er bildskärm.)

Microsoft® Windows® NT OperativSystem

1. Klicka på Starta, Inställningar, Kontrollpanelen och dubbelklicka sedan på Visa.

2. I rutan Visa registreringsinformation klicka på fliken Inställning och klicka sedan på Alla displaytyper.

3. Välj en typ som Ni vill använda (Upplösning, Antal färger och Vertikal frekvens) och klicka sedan på OK.

4. Klicka på Tillämpa om Ni ser att monitorrutan fungerar normalt efter att Ni klickat på Testa. Om rutan inte är normal, byter Ni till en annan displaytyp (lägre upplösning, färgantal eller frekvens).

Obs: Om det inte finns någon typ i rutan "Alla displaytyper", så välj nivå på upplösning och vertikal frekvens genom att slå upp avsnittet om "Förinställningar på monitorn" i denna guide.

Linux OperativSystem

För att verkställa X-Window (X-fönstret) måste Ni göra filen X86Config, som är en slags systeminställningsfil.

1. Tryck på Enter vid första och andra skärmen efter att Ni verkställt X86Config-filen.

2. Den tredje skärmen gäller inställningen av musen.

3. Gör inställningen för datormusen.

4. Nästa skärm är till för att välja tangentbord.

5. Gör tangentbordsinställningen för datorn.

6. Nästa skärm är till för att sätta in monitorn.

7. Ställ först av allt in den horisontella frekvensen för monitorn. (Ni kan skriva in frekvensen direkt.)

8. Ställ in den vertikala frekvensen för monitorn. (Ni kan skriva in frekvensen direkt.)

9. Skriv in Er monitors modellbeteckning.

Denna information kommer inte att påverka verkställandet av X-Window.

1. Ni har nu avslutat installationen av monitorn.

Verkställ X-Window efter inställning av annan hårdvara som begärs i filprogrammet.

Kontrollista
Frågor och svar
Kontroll via det inbyggda testprogrammet

Fråga Svar
Hur kan jag ändra frekvensen? Frekvensen kan ändras genom att man konfigurerar om videokortet.Observera att programstödet för videokortet kan variera beroende på vilken version av drivrutin som används.(Slå upp dessa uppgifter i handboken för datorn eller videokortet.)
Hur kan jag justera upplösningen? Windows ME/XP/2000: Ställ in upplösningen i Kontrollpanelen, Display, Settings.Kontakta tillverkaren av videokortet för upplysningar.
Hur kan jag ställa in energisparfunktionen (Power Save)?	Windows ME/XP/2000: Ställ in funktionen i BIOS-Setup på datorn eller skärmsläckaren. (Slå upp i Windows- eller datorhandboken.)
Hur kan jag rengöra ytterhöljet/bildskärmen?	Koppla ur sladden och gör sedan rent monitorn med en mjuk duk. Använd rent vatten eller en utspädd lösning av milt rengöringsmedel.Lämna inte några rester av rengöringsmedlet eller repa höljet. Låt inte något vatten komma in i datorn.
