CTS651II - Imprimante CITIZEN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'imprimante	Imprimante thermique directe
Résolution d'impression	203 dpi
Vitesse d'impression	Jusqu'à 150 mm/s
Largeur d'impression	Max 108 mm
Interface de connexion	USB, série, Ethernet (selon modèle)
Dimensions	Environ 200 x 150 x 150 mm
Poids	Environ 1,5 kg
Alimentation	Adaptateur secteur 24V
Utilisation	Idéale pour les applications de point de vente, étiquetage et billetterie
Maintenance	Nettoyage régulier de la tête d'impression recommandé
Sécurité	Conforme aux normes de sécurité électrique
Garantie	1 an (selon le fournisseur)

FOIRE AUX QUESTIONS - CTS651II CITIZEN

Comment installer l'imprimante CITIZEN CTS651II ?

Pour installer l'imprimante CITIZEN CTS651II, commencez par déballer l'imprimante et la placer sur une surface plane. Branchez le câble d'alimentation et connectez l'imprimante à votre ordinateur via le port USB. Installez ensuite les pilotes fournis sur le CD ou téléchargez-les depuis le site officiel de CITIZEN.

Que faire si l'imprimante ne s'allume pas ?

Vérifiez que l'imprimante est correctement branchée à une prise de courant fonctionnelle. Assurez-vous que le câble d'alimentation est bien connecté à l'imprimante et à la prise. Si l'imprimante ne s'allume toujours pas, essayez un autre câble d'alimentation.

Comment résoudre les problèmes d'impression floue ?

Si vos impressions sont floues, vérifiez d'abord que la tête d'impression est propre. Utilisez la fonction de nettoyage de la tête d'impression dans le logiciel de l'imprimante. Assurez-vous également que vous utilisez le bon type de papier et que les paramètres d'impression sont correctement configurés.

Comment changer le rouleau de papier ?

Pour changer le rouleau de papier, ouvrez le couvercle de l'imprimante et retirez l'ancien rouleau. Insérez le nouveau rouleau en vous assurant qu'il est bien positionné et fermez le couvercle. Assurez-vous que le papier est alimenté correctement dans le mécanisme.

Pourquoi l'imprimante affiche-t-elle un message d'erreur ?

Un message d'erreur peut indiquer plusieurs problèmes, comme un bourrage papier, un manque de papier ou un problème de connexion. Consultez le manuel d'utilisation pour des explications spécifiques sur le code d'erreur affiché.

Comment mettre à jour le firmware de l'imprimante ?

Pour mettre à jour le firmware de votre CITIZEN CTS651II, visitez le site officiel de CITIZEN, téléchargez la dernière version du firmware et suivez les instructions fournies pour effectuer la mise à jour via le logiciel de l'imprimante.

L'imprimante ne se connecte pas à l'ordinateur, que faire ?

Vérifiez que le câble USB est correctement connecté aux deux appareils. Testez le port USB de votre ordinateur avec un autre périphérique pour vous assurer qu'il fonctionne. Si possible, essayez de connecter l'imprimante à un autre ordinateur pour identifier si le problème vient de l'imprimante ou de l'ordinateur.

Comment effectuer un nettoyage de la tête d'impression ?

Pour nettoyer la tête d'impression, accédez au menu de maintenance dans le logiciel de l'imprimante et sélectionnez l'option de nettoyage de la tête. Suivez les instructions à l'écran pour terminer le processus. Vous pouvez également nettoyer la tête manuellement avec un chiffon doux et de l'alcool isopropylique.

MODE D'EMPLOI CTS651II CITIZEN

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de récupération distinct pour les vieux appareils électroniques conformément à la législation WEEE sur le recyclage des déchets des équipements électriques et électroniques (Directive 2002/96/EC) qui est uniquement valable dans les pays de l'Union européenne.

Les appareils et les machines électriques et électroniques contiennent souvent des matières dangereuses pour l'homme et l'environnement si vous les utilisez et vous vous en débarrassez de façon inappropriée.

Sp

Pour L'utilisateurs Canadiens

Cet Equipements informatiques (EI) de la classe A est conforme a la norme CAN ICES-3(A)/NMB-3(A) du Canada.

Le present Equipements informatiques (EI) n'emet pas de bruite radio electriques depassant les limites applicables aux appareils numeriques de la classe A prescrites dans le Reglement sur le brouillage radioelectrique edicte par le ministere des Communications du Canada.

ENGLISH

GENERAL PRECAUTIONS

• Veillez à lire le présent manuel avant d'utiliser le produit. Après l'avoir lu, le conserver dans un emplacement sûr, aisément accessible pour une future référence.
• Les informations contenues dans ce manuel sont sujettes à des changements sans préavis.
• La reproduction ou le transfert d'une partie ou de tout ce document par n'importe quel moyen est interdite sans l'autorisation de Citizen Systems.
• Notez que Citizen Systems ne peut être tenu responsable des conséquences du fonctionnement, quelles que soient les omissions, erreurs ou fautes d'impression présentes dans ce manuel.
• Citizen Systems n'est pas responsable d'aucun problème causé par l'utilisation des options ou produits consommables qui ne sont pas indiqués dans ce manuel.
• Sauf en cas de spécification contraire dans ce manuel, ne pas essayer d'entretenir, démonter ou réparer cet appareil.
• Noter que Citizen Systems n'est pas responsable d'aucun dommage attribuable à une opération/manipulation incorrecte ou à un environnement inexact d'opération qui ne sont pas indiqués dedans ce manuel.
• Les données sont prévues fondamentalement pour un usage provisoire, et ne sont pas stockées pendant une longue période ou de manière permanente.
  Notez que Citizen Systems ne peut être tenu responsable des dommages ou pertes de profits résultant de pertes de données occasionnées par des accidents, des réparations, des tests ou autres.
• Si vous trouvez des omissions ou des erreurs ou si vous avez des questions, veuillez contacter votre revendeur Citizen Systems.
• S'il manque des pages ou si des pages sont inversées, contactez votre revendeur Citizen Systems afin qu'il procède à leur remplacement.

Veuillez lire attentivement ces PRÉCAUTIONS DE SÉCURITÉ avant d'utiliser l'appareil pour la première fois.

La manipulation incorrecte peut avoir comme conséquence des accidents (incendie, décharge électrique ou blessures). Afin d'éviter des blessures aux opérateurs, tiers, ou des dommages à la propriété, des symboles d'avertissement spéciaux sont utilisés dans le Mode d'Emploi pour indiquer les items importants à observer rigoureusement.

• Après avoir lu ce mode d'emploi, conservez-le dans un endroit sûr et facilement accessible pour référence ultérieure.
• Certaines des descriptions contenues dans ce mode d'emploi peuvent ne pas s'appliquer à certains modèles d'imprimantes.

Ce qui suit indique le degré de danger et de dommage encouru si l'imprimante n'est pas utilisée correctement, sans tenir compte des instructions indiquées par les symboles d'avertissement.

AVERTISSEMENT

Le non-respect des précautions indiquées par ce symbole peut provoquer des blessures mortelles ou graves.

ATTENTION

Le non-respect des consignes indiquées par ce symbole peut provoquer des blessures ou des dommages matériels.

Ce symbole sert à attirer votre attention sur des points importants.

Ce symbole sert à vous avertir d'un risque d'électrocution ou de dommage électrostatique.

Ce symbole indique la nécessité de débrancher l'imprimante de la prise murale.

Ce symbole indique que l'alimentation électrique doit être mise à la terre.

Ce symbole est utilisé pour indiquer l'information utile, telle que procédures, instructions ou autres données dans ce genre.

Ce symbole sert à indiquer des actions interdites.

PRÉCAUTIONS À L'INSTALLATION DE L'IMPRIMANTE

AVERTISSEMENT

■ N'utilisez pas et ne rangez pas cet appareil dans un endroit où il sera exposé à:

* des flammes ou de l'air humide.
* la lumière directe du soleil.
* de l'air chaud ou aux radiations d'un appareil de chauffage.
* de l'air salin ou des gaz corrosifs.
* une atmosphère mal ventilée.
* des réactions chimiques en laboratoire.
* de l'huile, des particules d'acier ou de la poussière contenue dans l'air.
* de l'électricité statique ou des champs magnétiques puissants.

- Le non-respect de ces avertissements risque de provoquer des pannes de l'imprimante, une surchauffe, des émissions de fumée, un incendie ou une électrocution.

■ Ne laissez pas pénétrer des objets étrangers et ne renversez pas de liquide dans l'imprimante. Ne placez pas non plus d'objet sur l'imprimante.
■ Ne faites pas tomber d'objets métalliques, tels que des trombones, des punaises ou des vis, dans l'imprimante.
■ Ne placez pas de vase, de pot de fleurs ou d'objets contenant de l'eau sur l'imprimante.
■ Ne renversez pas de café, de boissons gazeuses ou tout autre liquide dans l'imprimante.
■ Ne vaporisez pas d'insecticide ou tout autre produit chimique liquide sur l'imprimante.
- Faire tomber objet métallique accidentellement dans l'imprimante risque de provoquer une panne, un incendie ou une électrocution. Dans ce cas, mettez immédiatement l'imprimante hors tension, débranchez-la de la prise d'alimentation et faites appel à votre revendeur local Citizen Systems.

Ne manipulez pas l'imprimante de la manière suivante:

• Ne soumettez pas l'imprimante à de forts impacts ou à des secousses violentes (ne marchez pas sur l'imprimante, ne la faites pas tomber, ne la heurtez pas, etc.).
  ■ Ne tentez pas de démonter ou de modifier l'imprimante.

- Le non-respect des procédures correctes risque de provoquer une panne de l'imprimante, une surchauffe, une émission de fumée, un incendie ou une électrocution.

■ Installez, utilisez et rangez l'imprimante hors de la portée des enfants.

• Les appareils électriques risquent de provoquer des blessures ou des accidents inattendus s'ils sont manipulés ou utilisés de manière incorrecte
• Laissez le cordon d'alimentation et les câbles de signaux hors de la portée des enfants. Les enfants doivent également être interdits d'accès aux pièces internes de l'imprimante.
• Le sac en plastique dans lequel l'imprimante est emballée doit être mis au rebut correctement et conservé hors de la portée des enfants. Une suffocation peut se produire si le sac est mis sur la tête.

ATTENTION

N'utilisez pas l'imprimante dans les conditions suivantes.

■ Évitez les emplacements soumis à des vibrations ou une certaine instabilité.

■ Évitez les emplacements où l'imprimante n'est pas de niveau.

- L'imprimante pourrait tomber et entraîner des blessures.

- La qualité de l'impression peut se détériorer.

■ N'obstruez pas les orifices d'aération de l'imprimante.

■ Ne placez rien sur l'imprimante.

■ Ne couvrez pas et n'enroulez pas l'imprimante dans de la toile ou des couvertures.

- De la chaleur pourrait s'accumuler et déformer le boîtier ou déclencher un incendie.

- Évitez d'utiliser l'imprimante à proximité d'une radio ou d'un téléviseur ou de l'alimenter à partir de la même prise électrique que ces appareils.

- Éviter d'utiliser l'imprimante connectée ensemble avec un câble ou une corde qui ne présente aucune protection contre les parasites. (Pour les interconnexions, utilisez des câbles armés ou torsadés et des noyaux en ferrite, ou d'autres dispositifs anti-parasites).

■ Eviter d'utiliser l'imprimante avec un appareil produisant une source de bruit puissante.

- L'imprimante peut avoir un effet négatif sur les transmissions radio ou télévisées. Dans certains cas également, les appareils électriques proches peuvent influencer l'imprimante et causer des erreurs de données ou des pannes.

■ Installée dans un sens autre que ceux indiqués.

- Un défaut de fonctionnement, une panne, ou une décharge électrique peuvent se produire.

■ Reliez l'imprimante à la terre.

- Les fuites électriques peuvent entraîner des décharges électriques.

■ Ne connectez pas la terre de l'imprimante aux éléments suivants :

* Tuyaux de gaz

- Une explosion de gaz peut se produire.

* Terre d'une ligne téléphonique

* Paratonnerre

- En cas de foudre, une surtension de courant importante peut provoquer un incendie ou des chocs électriques.

* Conduites d'eau

- Les tuyaux d'eau en plastique ne doivent pas être utilisés pour la mise à la terre. (Ceux approuvés par le Département des Eaux peuvent être utilisés.)

■ Avant de connecter ou de déconnecter le fil de terre qui mène à ou qui provient de l'imprimante, débranchez toujours l'imprimante de la prise électrique.

PRÉCAUTIONS À LA MANIPULATION DE L'IMPRIMANTE

AVERTISSEMENT

Observez les précautions suivantes pour l'alimentation électrique et le cordon d'alimentation:

■ Ne branchez pas et ne débranchez pas le cordon d'alimentation avec les mains mouillées.
■ Utilisez l'imprimante uniquement avec la tension d'alimentation et la fréquence spécifiées.
■ Utilisez uniquement l'adaptateur secteur spécifié avec l'imprimante.
■ Vérifiez si la prise sur laquelle l'imprimante est alimentée a une capacité suffisante.
N'alimentez pas l'imprimante à partir d'un circuit d'alimentation ou d'une prise de courant servant déjà à d'autres appareils.
■ Ne branchez pas le cordon d'alimentation dans une prise électrique comportant de la poussière ou des débris.
■ N'utilisez pas un cordon déformé ou endommagé.
■ Ne déplacez pas l'imprimante lorsqu'elle est sous tension.

- Toute manipulation incorrecte peut entraîner une panne de l'imprimante, des émissions de fumée, un incendie ou une décharge électrique.

- Une surcharge peut entraîner une surchauffe et une inflammation du cordon d'alimentation ou le déclenchement du disjoncteur.

■ Ne posez pas d'objet sur le cordon d'alimentation. Ne placez pas l'imprimante à un emplacement où le cordon d'alimentation risque d'être piétiné.
N'utilisez pas et ne transportez pas l'imprimante avec le cordon d'alimentation plié, tordu ou tiré.
■ Ne tentez pas de modifier inutilement le cordon d'alimentation.
■ Ne placez pas le cordon d'alimentation à proximité d'un appareil de chauffage.

- Le non-respect de ces avertissements peut provoquer la rupture des fils ou de l'isolation, ce qui peut entraîner une fuite électrique, une décharge électrique ou une panne de l'imprimante. Si le cordon d'alimentation subit des dommages, veuillez contacter votre revendeur Citizen Systems.

■ Ne laissez rien autour de la prise électrique.
Alimentez l'imprimante à partir d'une prise électrique pratique et facile d'accès en cas d'urgence.

- Retirez la fiche de manière à arrêter immédiatement l'imprimante en cas d'urgence.

■ Introduisez à fond la fiche d'alimentation dans la prise.
Si vous ne comptez pas utiliser l'imprimante pendant une période de temps prolongée, déconnectez-la de la prise électrique.
Tenez la prise et le connecteur quand vous effectuez le branchement ou le débranchement du cordon du secteur ou du câble de signal après avoir déactiver l'imprimante et l'appareil qui est connecté à elle.

ATTENTION

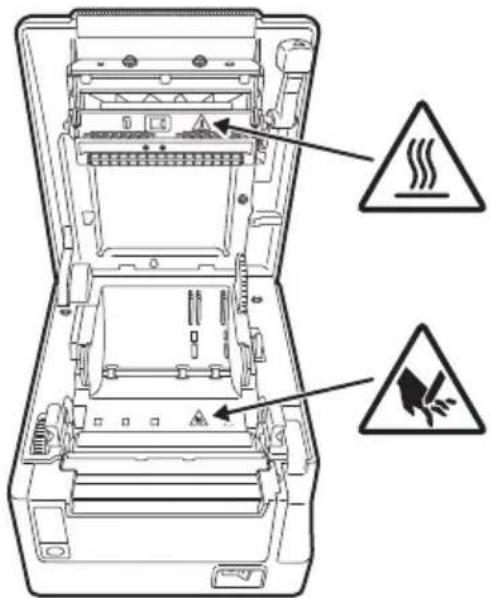

L'étiquette d'avertissement est apposée à l'emplacement indiqué sur la figure suivante. Lisez soigneusement les consignes de manipulation avant d'utiliser l'imprimante.

■ Ne pas transporter cette imprimante avec un rouleau de papier à l'intérieur.
- Une panne de l'imprimante ou des dommages peuvent survenir.

Pour éviter les problèmes de fonctionnement ou les pannes éventuelles, observez ce qui suit:

N'ouvrez pas le capot papier pendant l'impression.
■ Evitez de faire fonctionner l'imprimante sans rouleau de papier correctement chargé.
■ Evitez l'usage de papier non conforme aux spécifications.

- Ceci risque de fournir une qualité d'impression médiocre.

■ Évitez d'utiliser des morceaux de papier déchirés ou du papier collé avec du ruban adhésif plastique.

■ Evitez de tirer à la main en forçant du papier déjà chargé.

■ Evitez d'utiliser un dispositif pointu pour manipuler les touches du panneau.

■ Veillez à insérer fermement les fiches de câble dans leur douille de connexion.

- Un branchement croisé risque d'endommager les pièces électroniques internes de l'imprimante ou le matériel du système hôte.

■ Utilisez l'imprimante uniquement avec des dispositifs ayant des spécifications solénoïde pour le connecteur de l'ouverture du tiroircaisse.

- Le non-respect de cette précaution risque de provoquer un problème de fonctionnement ou une panne.

ATTENTION

Pour éviter d'empirer les pannes ou les problèmes de l'imprimante, observez ce qui suit:

■ Lorsque le capot du papier est ouvert, veillez à ne pas toucher le mécanisme de découpe manuel situé dans la fente d'éjection du papier.
■ Ne touchez pas à la surface d'impression de la tête thermique.
- Ne touchez pas aux pièces mobiles (mécanisme de découpe du papier, engrenages, pièces électriques actives, par exemple) lorsque l'imprimante fonctionne.
En cas de problème, ne tentez pas de réparer l'imprimante. Confiez-la au service de Citizen Systems pour la réparation.
■ Veillez à ne pas vous coincer les mains ou les doigts dans les capots.
■ Faites attention aux bords tranchants de l'imprimante. Ils risquent de vous blesser ou de provoquer des dommages matériels.
- Risque de provoquer une électrocution, des brûlures ou des blessures.

Si l'imprimante émet de la fumée, une odeur étrange ou un bruit anormal lors de l'impression, quittez immédiatement la session d'impression en cours et débranchez l'imprimante de la prise électrique.

ENTRETIEN JOURNALIER

Observez les précautions suivantes pour l'entretien quotidien.

■ Lors du nettoyage de l'imprimante, mettez-la toujours hors tension et débranchez-la de la prise électrique.
Utilisez un chiffon doux et sec pour nettoyer la surface du boîtier de l'imprimante.
Pour les taches tenaces, utilisez un chiffon doux légèrement imbibé d'eau.
N'utilisez jamais de solvants de nettoyage organiques, tels que de l'alcool, du diluant, du trichloroéthylène, du benzène ou de la cétone. N'utilisez jamais de chiffon de nettoyage traité de manière chimique.
■ Pour enlever la poussière de papier, utiliser une brosse souple.

ATTENTION

- La tête thermique conserve une température dangereusement élevée immédiatement après usage. Laissez-la refroidir avant de démarrer les travaux d'entretien.

Consultez le site suivant pour obtenir de la documentation, des pilotes, des utilitaires et d'autres informations.

http://www.citizen-systems.co.jp/english/support/index.html

TABLE DES MATIÈRES

1. PRÉSENTATION GÉNÉRALE......9

1.1 Fonctionnalités....9
1.2 Déballage.... 10
1.3 Classification des modèles 10
1.4 Spécifications de base.... 11

2. EXPLICATION DES COMPOSANTS DE L'IMPRIMANTE......12

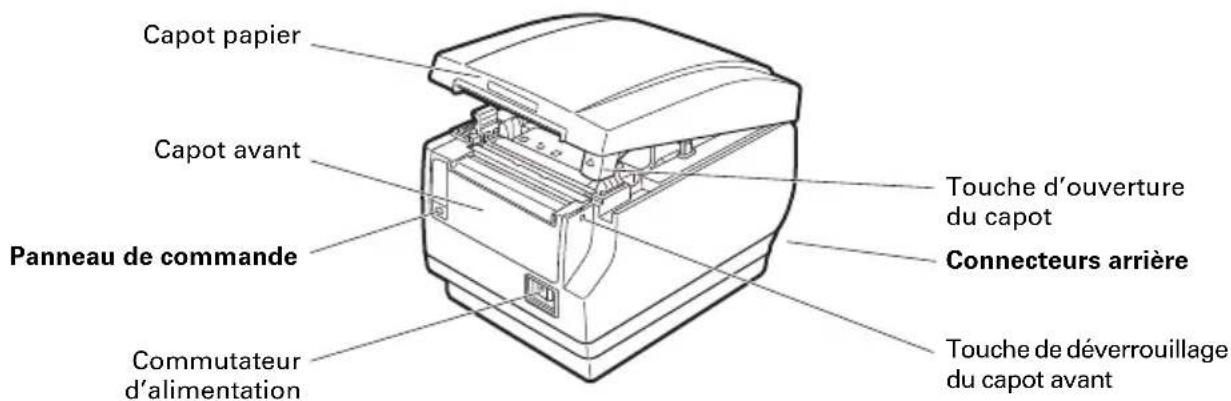

2.1 Apparence extérieure de l'imprimante 12

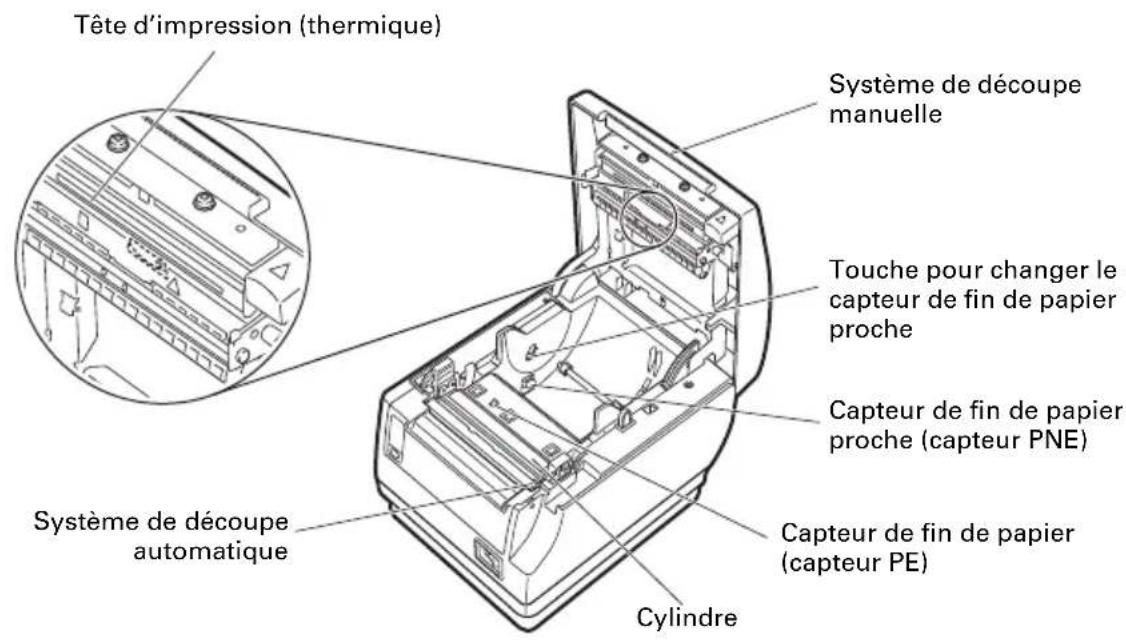

2.2 À l'intérieur du capot papier 15
2.3 Autres fonctions intégrées.... 16

3. INSTALLATION ....18

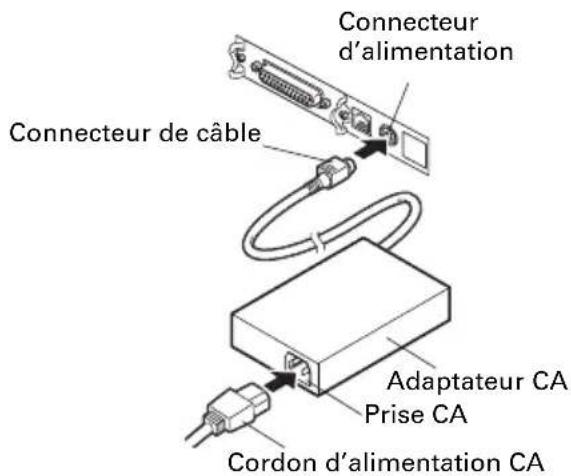

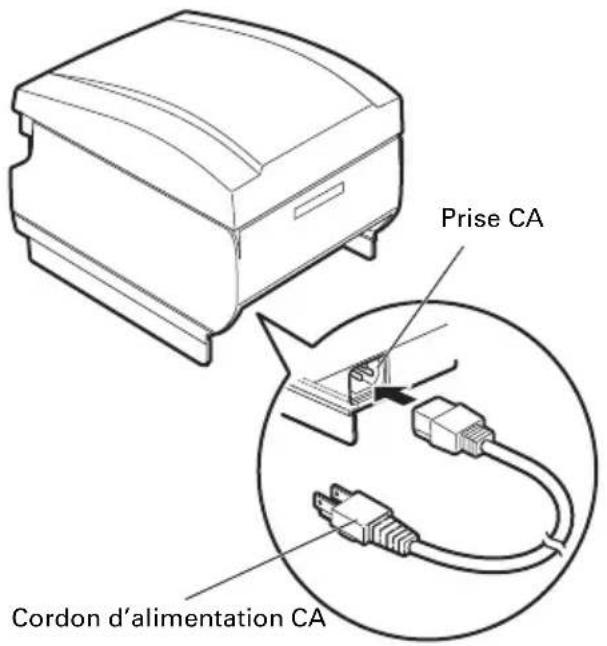

3.1 Branchement du cordon d'alimentation CA.... 18

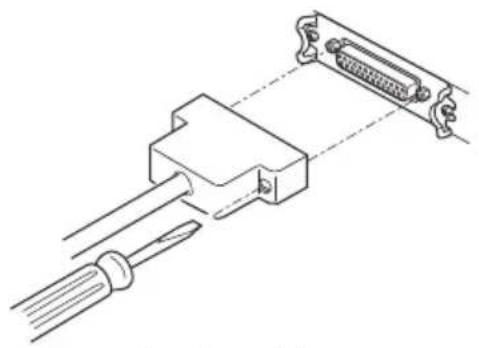

3.2 Branchement des câbles d'interface 19
3.3 Carte d'interface Bluetooth 21
3.4 Carte d'interface Ethernet (LAN) 23
3.5 Carte d'interface LAN sans fil 26
3.6 Branchement du tiroir-caisse.... 30
3.7 Précautions pour l'installation de l'imprimante.... 32

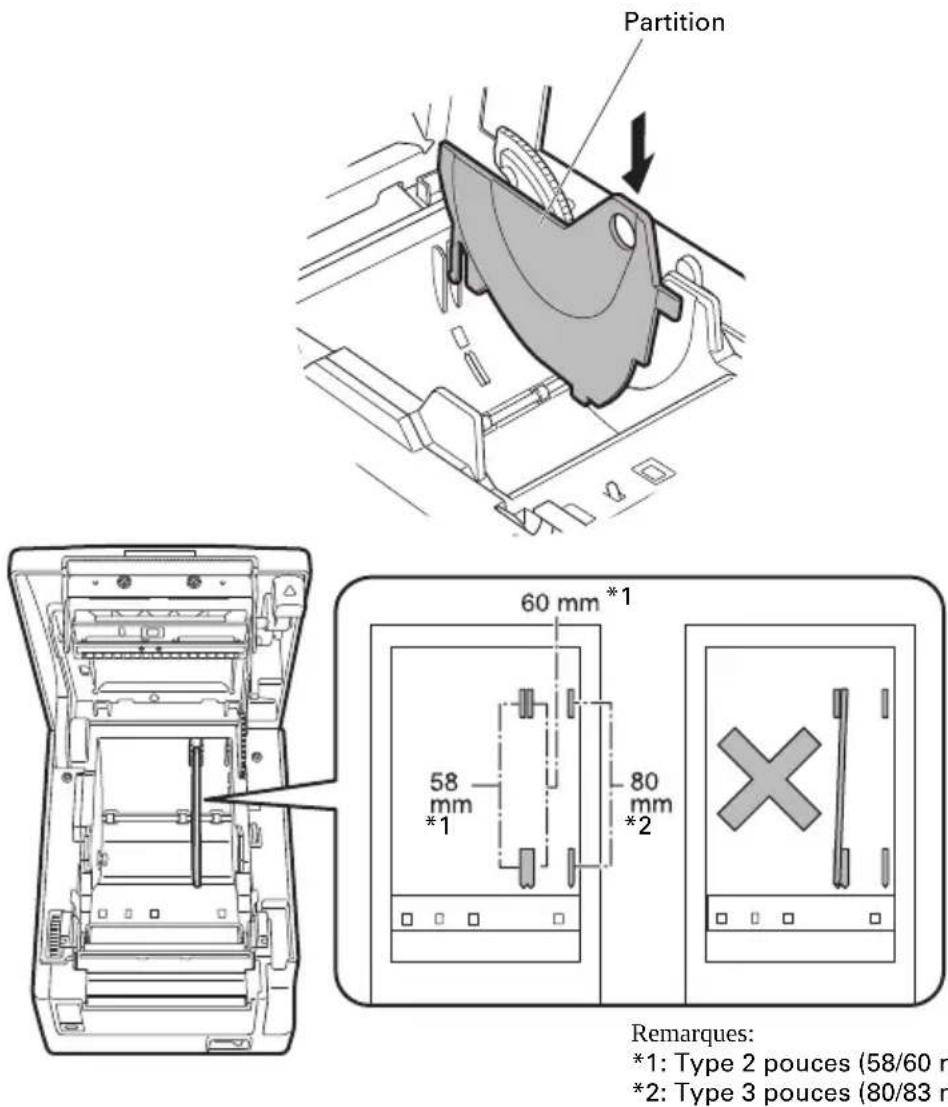

3.8 Partition pour rouleau de papier 33

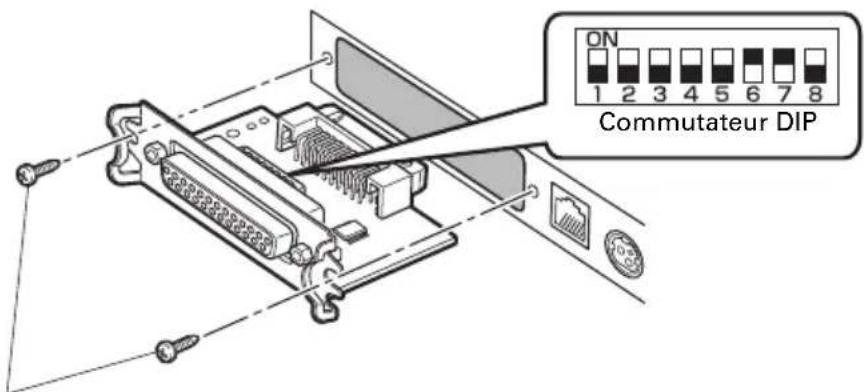

3.9 Réglage du commutateur DIP sur la carte d'interface série..... 34
3.10 Réglage du capteur de fin de papier proche 35
3.11 Chargement du papier.... 36
3.12 Fixation du capot du commutateur d'alimentation 37
3.13 Fixation du capot d'interface 38
3.14 Retrait du capot d'interface.... 38
3.15 Installation d'un Pilote.... 39
3.16 Précautions pour la création d'applications et les opérations pratiques.... 39

4. ENTRETIEN ET DÉPANNAGE....40

4.1 Nettoyage périodique.... 40
4.2 Déverrouillage d'un verrou du système de découpe (1) ..... 41
4.3 Déverrouillage d'un verrou du système de découpe (2) ..... 41
4.4 Auto test 43
4.5 Impression hexadécimale avec vidage de la mémoire ..... 44
4.6 Messages d'erreur.... 45
4.7 Bourrages papier 47
4.8 Précautions de fonctionnement de l'interface série 47

5. DIVERS ...... 48

5.1 Vues et dimensions externes.... 48
5.2 Papier d'impression.... 49
5.3 Réglage manuel des commutateurs de mémoire.... 50

1. PRÉSENTATION GÉNÉRALE

L'imprimante thermique par ligne de la série CT-S651II est conçu pour une utilisation avec une grande variété d'équipements, y compris des postes terminaux, des terminaux de points de vente et des terminaux de cuisine. Ces imprimantes possèdent des fonctionnalités étendues de façon qu'elles puissent être utilisées avec une grande plage d'applications.

1.1 Fonctionnalités

• Impression à grande vitesse (220 mm/s)
• Design si compact qu'il peut être installé n'importe où (83 mm maximum (3 pouces), taille du rouleau de papier)
• La construction imperméable à l'eau empêche l'eau d'entrer par le dessus
• Le papier est alimenté par l'avant de sorte que l'imprimante peut être placée dans des espaces réduits
• Choisissez parmi deux modèles contenant des rouleaux de papier de 83/80 mm (3 pouces) ou de 60/58 mm (2 pouces)
• Types avec alimentation intégrée ou adaptateur CA disponibles
• État de l'imprimante et erreurs indiqués par DEL et un signal sonore
• Muni d'un système de découpe rapide et silencieux
• Bourrages de papier de découpe faciles à éliminer
• Interface interchangeable
• Interface d'arrêt du tiroir-caisse intégrée
• Alimentation USB désactivée
• Commutateurs de mémoire permettant une personnalisation
• Caractères et logos définis par l'utilisateur dans la mémoire de l'utilisateur
• Prise en charge des codes à barres et des codes à barres 2D
• Échelle de gris de 16 niveaux et impression claire
• Fonctions d'économie de papier
• Kanji japonais, chinois (simplifié et traditionnel) et hangul pris en charge
• Pilote et logiciel utilitaire fournis
• Appui à la communication Apple MFi certifié Bluetooth (modèle Bluetooth)

1.2 Déballage

Assurez-vous que les éléments suivants sont fournis avec l'imprimante.

• Imprimante: 1
• Capot d'interface: 1
  ● Cordon d'alimentation CA: 1
• Capot du commutateur d'alimentation: 1
  ● Rouleau de papier échantillon: 1 rouleau
• CD-ROM: 1

CT-S651IIS
(type à alimentation intégrée) 36AD3/37AD3 adaptateur CA intégré

Cordon d'alimentation CA

Capot du commutateur d'alimentation

● Guide de démarrage rapide: 2
● Adaptateur CA*1: 1
● Câble USB*2: 1

Remarques:

*1: CT-S651IIA uniquement
*2: Types à interface USB uniquement Pour les marchés désignés

Câble USB Rouleau de papier échantillon

r Guide de démarrage rapide

Capot d'interfaceCD-ROM

CT-S651IIA
(type à adaptateur CA)

Adaptateur CA Cordon (36AD2/37AD5) d'alimentation CA

Cordon

Câble USB

Rouleau de papier échantillon

Guide de démarrage

Capot du commutateur d'alimentation

CD-ROM

Capot d'interface

1.3 Classification des modèles

Les numéros de modèle indiquent les fonctionnalités des imprimantes en fonction du système suivant.

CT - S651IIS 3 RS

Alimentation

DC:Pas de source d'alimentation

S: Type à alimentation intégrée

A: Type à adaptateur CA

Largeur de papier

3: 80/83 mm (3 pouces)

2: 58/60 mm (2 pouces)

Interface

PA: Parallèle

RS: Série RS-232C

UB: USB uniquement

UH: USB avec concentrateur

Certaines combinaisons sont indisponibles. Vérifiez auprès de Citizen au préalable.

Remarque:

*: Le cordon d'alimentation CA, vis d'interface série, programme ainsi que d'autres spécifications varient en fonction du marché.

E - BK - P

-Marché*

J: Japon
U: Amérique du Nord
C: Chine
A: Asie/Océanie
J: Japon E: Europe
U: Amérique du Nord
C: Chine
A: Asie/Océanie
J: Japon E: Europe
U: Amérique du Nord
C: Chine
A: Asie/Océanie

Capteur PNE

Non

P: Capteur PNE

Couleur du boîtier

WH: Blanc

BK: Noir

1.4 Spécifications de base

Rubrique Caractéristiques
Modèle CT-S651II
Méthode d'impression	Méthode d'impression matricielle thermique par ligne
Largeur d'impression *1	80 mm/640 points, 72 mm/576 points, 64 mm/512 points, 54,5 mm/436 points, 54 mm/432 points, 52,5 mm/420 points, 48 mm/384 points, 45 mm/360 points, 48,75 mm/390 points, 68,25 mm/546 points
Densité de point 8 × 8	points/mm (203 dpi)
Vitesse d'impression	220 mm/s (le plus rapide, densité d'impression de 100%, 1760 lignes de points/s)
Nombre de colonnes d'impression *2	—	Nombre de caractères maximum (colonnes)				Configuration des points (points)
	Largeur de papier Police	83 mm	80 mm	60 mm	58 mm
	P o	I	i	c	e	A
	P o	I	i	c	e	B
	P o	I	i	c	e	C
Taille des caractères*3	Police A: 1,50 × 3,00 mmPolice B: 1,13 × 3,00 mmPolice C: 1,00 × 2,00 mm
Type de caractère	Alphanumérique, international, PC437/850/852/857/858/860/863/864/865/866, WPC1252, katakana, ThaiCode 11/18 (1Pass/3Pass), TCVN-3
Mémoire utilisateur	384 Ko (capable de stocker les caractères et les logos définis par l'utilisateur)
Types de codes de barres	UPC-A/E, JAN (EAN) 13/8 colonnes, ITF, CODE39, CODE128, CODABAR (NW-7), CODE93, PDF417, QR Code, GS1-Databar
Espacement de lignes	4,23 mm (1/6 pouce) (modifiable en utilisant les commandes)
Rouleau de papier	Rouleau de papier: 83_-1^+0 mm/ 80_-1^+0 mm/ 60_-1^+0 mm/ 58_-1^+0 mm × maximum φ83 mmÉpaisseur papier : 65-75 μm (diamètre du noyau du rouleau: intérieur 12 mm/extérieur 18 mm)75-85 μm (diamètre du noyau du rouleau: intérieur 25,4 mm/extérieur 32 mm)
Interface	Série (conforme à RS-232C), Parallèle (conforme à IEEE 1284), USB, USB avec concentrateur, Ethernet, Powered USB, Bluetooth(3.0), LAN sans fil (802.11b/g ou 802.11a/b/g/n)
Arrêt du tiroir-caisse	Prend en charge 2 tiroirs caisse
Taille de tampon	4 k octets/45 octets
Tension d'alimentation	CC 24 V ±5%
Consommation électrique	Environ 45 W (impression normale), 3 W (attente)
Adaptateur CA *4 (36AD2/3, 37AD3/5)	Entrée nominale: 100 à 240 V CA, 50/60 Hz, 150 VASortie nominale: 24 V CC, 2,1 A
Poids	CT-S651IIS: Environ 1,9 kg, CT-S651IIA: Environ 1,5 kg
Dimensions externes	CT-S651IIS: 145 (L) × 192 (P) × 142 (H) mmCT-S651IIA: 145 (L) × 192 (P) × 114 (H) mm
Température et humidité de fonctionnement	De 5 à 45°C, 10 à 90% RH (sans condensation)
Température et humidité de stockage	De -20 à 60°C, 10 à 90% RH (sans condensation)
Fiabilité	Durée de vie de la tête d'impression: 150 km, 200 millions d'impulsions (à une température et humidité normale et en utilisant le papier recommandé et l'épaisseur de papier recommandée)Durée du vie du système de découpe automatique: 2 millions de découpes (découpe complète), 1,6 millions de découpes (découpe partielle) (à une température et humidité normale et en utilisant le papier recommandé et l'épaisseur de papier recommandée)
Standard de sécurité *5	UL, C-UL, FCC Class A, TÜV-Bauart, CE Marking

Remarques:

*1: Quand la largeur de papier est de 83, 80, 60 ou 58 mm.
*2: Le nombre de colonnes imprimables est sélectionné avec le commutateur de mémoire. Le nombre de colonnes noté dans ce tableau se rapporte à des modèles typiques. Le nombre de colonnes varie en fonction des spécifications.
*3: Les caractères apparaissent plus petits parce que les dimensions comprennent une zone blanche autour de chaque caractères.
*4: Le 36AD2/37AD5 est l'adaptateur CA livré en tant qu'accessoire avec le CT-S651IIA. Le 36AD3/37AD3 est l'adaptateur CA intégré dans le modèle CT-S651IIS.
*5: Compatible si l'adaptateur CA de Citizen Systems (36AD2/3, 37AD3/5) est utilisé.

2. EXPLICATION DES COMPOSANTS DE L'IMPRIMANTE

2.1 Apparence extérieure de l'imprimante

Nom des composants

Capot papier Capot avant Panneau de commande Commutateur d'alimentation Touche d'ouverture du capot Connecteurs arrière Touche de déverrouillage du capot avant

• Capot papier Ouvrez pour charger le papier.
• Touche d'ouverture du capot Utilisez cette touche pour ouvrir le capot papier.
• Capot avant Ouvrez et fermez ce capot pour déverrouiller le verrou du système de découpe.

Reportez-vous à 4.3 Déverrouillage d'un verrou du système de découpe (2)

• Touche de déverrouillage du capot avant Appuyez sur cette touche pour ouvrir le capot avant.
• Commutateur d'alimentation Appuyez sur ce commutateur pour mettre l'appareil sous ou hors tension.

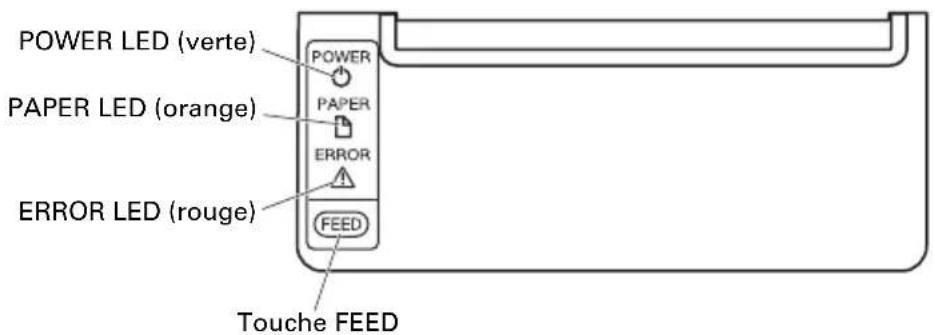

POWER LED (verte) PAPER LED (orange) ERROR LED (rouge) POWER PAPER ERROR FEED Touche FEED

● POWER LED (verte)

S'allume lorsque l'appareil est sous tension, s'éteint lorsque l'appareil est hors tension.

Clignote lorsque des données sont en cours de réception ou lorsqu'une erreur mémoire est survenue.

S'allume en orange lorsqu'il ne reste pas beaucoup de papier (fin de papier proche) ou qu'il n'y a plus de papier (pas de papier).

- ERROR LED (rouge)

Clignote si la tête d'impression est chaude, si le capot papier est ouvert, si un verrou de système de découpe se produit, etc..

- Touche FEED

Appuyez sur cette touche pour faire avancer le papier.

En cas de verrou du système de découpe, éliminez la cause du verrouillage, fermez le capot papier, puis appuyez sur la touche FEED.

L'imprimante entre en mode pour le réglage des commutateurs de mémoire et l'exécution d'un auto test.

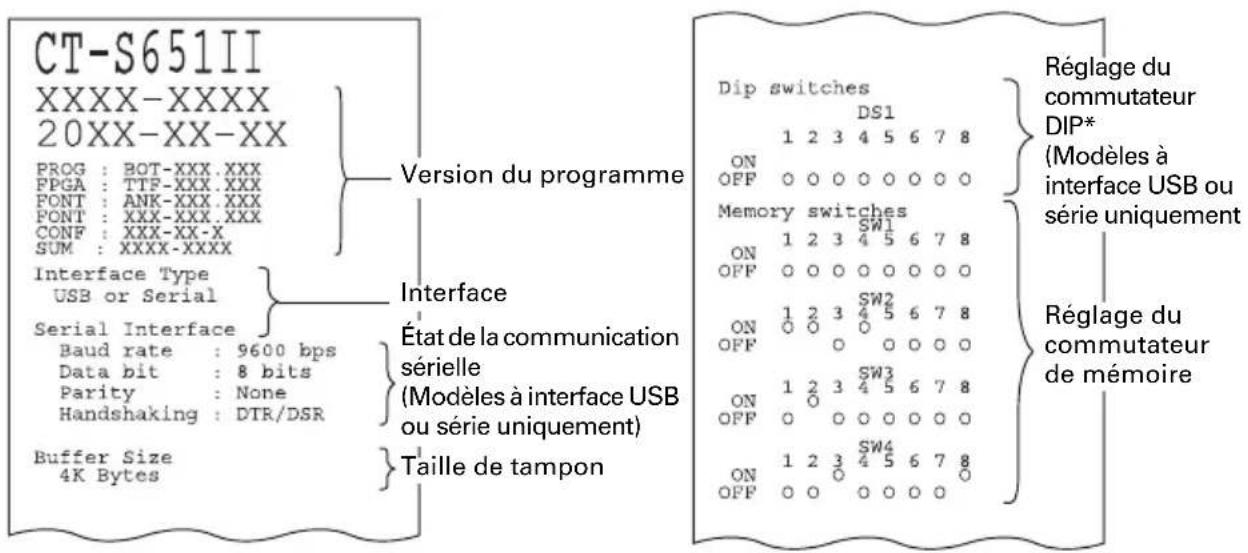

Reportez-vous à 4.4 Auto test

Reportez-vous à 4.6 Messages d'erreur

Reportez-vous à 5.3 Réglage manuel des commutateurs de mémoire

Connecteurs arrière

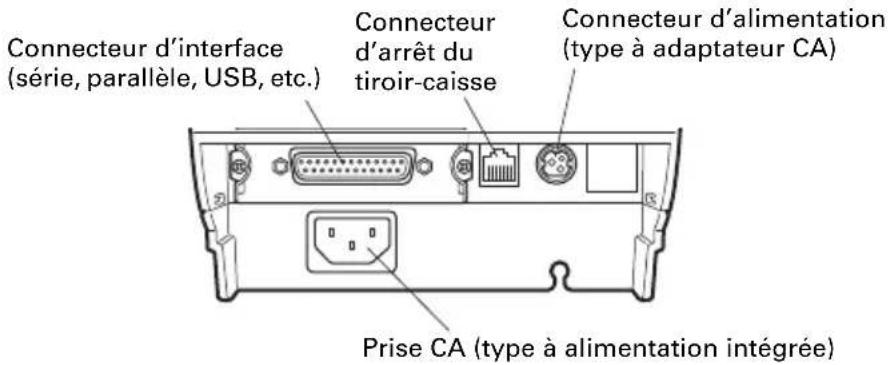

Connecteur d'interface (série, parallèle, USB, etc.) Connecteur d'arrêt du tiroir-caisse Connecteur d'alimentation (type à adaptateur CA) Prise CA (type à alimentation intégrée)

• Connecteur d'interface (série, parallèle, USB, etc.)
  Connecté au câble d'interface.
  La carte d'interface série est munie d'un commutateur DIP.

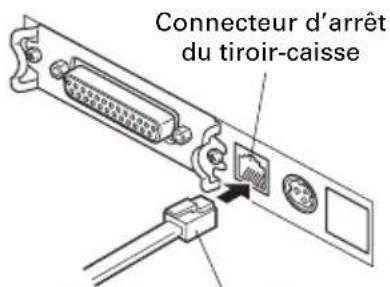

• Connecteur d'arrêt du tiroir-caisse
  Connecté au câble du tiroir-caisse.
• Connecteur d'alimentation (type à adaptateur CA)
  Connecté au câble de l'adaptateur CA.
• Prise CA (type à alimentation intégrée)
  Connecté au cordon d'alimentation CA.

2.2 À l'intérieur du capot papier

Tête d'impression (thermique) Système de découpe manuelle Touche pour changer le capteur de fin de papier proche Capteur de fin de papier proche (capteur PNE) Système de découpe automatique Capteur de fin de papier (capteur PE) Cylindre

- Cylindre

Fait avancer le papier.

Ne déposez pas le cylindre sauf pour l'entretien.

- Capteur de fin de papier proche (capteur PNE)

Détecte quand le papier est proche de la fin du rouleau. Ajustez la position du capteur pour déterminer quand il détecte que la fin du papier est proche.

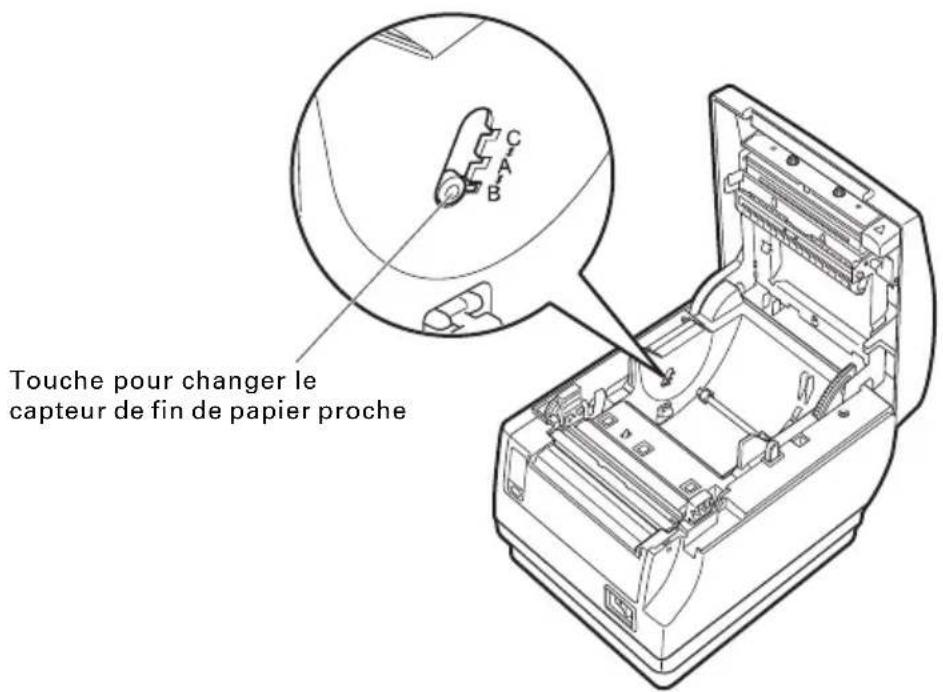

- Touche pour changer le capteur de fin de papier proche

Changez la position du capteur de fin de papier proche en fonction papier utilisé.

Reportez-vous à 3.10 Réglage du capteur de fin de papier proche

- Système de découpe manuelle

Pour couper le papier manuellement quand l'impression est terminée.

- Système de découpe automatique

Coupe automatiquement le papier quand l'impression est terminée.

Reportez-vous à 5.3 Réglage manuel des commutateurs de mémoire

• Tête d'impression (thermique)

Imprime les caractères et les données graphiques sur le papier (rouleaux de papier).

- Capteur de fin de papier (capteur PE)

Détecte quand il n'y a pas de papier. L'impression s'arrête quand ce capteur détecte qu'il n'y a pas de papier.

2.3 Autres fonctions intégrées

- Vibreur

Un signal sonore est émis en cas d'erreur ou quand des opérations ou des commandes sont effectuées.

Reportez-vous à 4.6 Messages d'erreur

- Mémoire utilisateur

Vous pouvez sauvegarder un logo défini et des caractères définis par l'utilisateur dans cette mémoire. Les données restent stockées dans cette mémoire même si l'imprimante est mise hors tension. Pour savoir comme sauvegarder des données, reportez-vous à la Référence des commandes.

- Commutateur de mémoire

Le réglage de divers types de fonctions peut être mémorisé. Les réglages restent stockées dans la mémoire même si l'imprimante est mise hors tension.

- Alimentation USB désactivée (lorsque le commutateur de mémoire MSW6-3 est réglé sur ACTIVÉ)

Lorsque l'imprimante est connectée à un PC via USB, mettre le PC sous tension ou déconnecter la fiche USB peut entraîner la mise hors tension de la clé USB de l'imprimante trois secondes plus tard.

Ce mode est annulé lorsque le PC est de nouveau sous tension ou lorsqu'une connexion USB est établie.

ATTENTION

■ La POWER LED est éteinte lorsque l'alimentation USB est désactivée, et que l'état OFF de l'alimentation ne peut pas être identifié.
■ Appuyer sur POWER alors que l'alimentation USB est désactivée ne met pas immédiatement l'appareil sous tension. Après un moment, l'alimentation USB désactivée est annulée et appuyer sur POWER permet la mise sous tension normale.

- Fonctions d'économie de papier

Les commutateurs de mémoire de MSW8-3 à MSW8-5 peuvent être utilisés pour configurer les réglages ci-dessous, comme l'économie de papier.

• Suppression de marge supérieure
  L'imprimante alimente en retour le papier avant l'impression qui réduit l'espace vide sur le bord supérieur du papier.
  La quantité de réalimentation peut être spécifiée.

• Line gap reduce
  Comprime automatiquement le saut de ligne entre les lignes. Le taux de compression peut être spécifié.

- Compression de texte verticale/horizontale

Réduit la taille d'impression.

La compression est spécifiée par une combinaison de taux de compression vertical et horizontal.

- Fonction de glissement de point (MSW8-6)

Cette fonction libère la charge de chaleur pendant une génération de chaleur par une ligne pré-marquée verticale ou un autre élément chauffant de tête spécifique.

Si aucune donnée n'est reçue dans les 15 secondes après chaque coupe ou impression, la position d'impression est automatiquement glissée sur les points N* vers la droite. La position d'impression originale revient au prochain minutage de diapositive.

* N est la valeur de réglage de MSW8-6.

ATTENTION

■ Avant de configurer le réglage de suppression de la marge supérieure, enlevez d'abord tout papier partiellement coupé de l'imprimante. Ne pas le faire risque d'entraîner l'arrachement du papier coupé lors de la prochaine impression, entraînant un problème lors de l'impression.
■ Notez les précautions suivantes lors de l'utilisation de la compression de texte.

- Du texte comprimé est plus difficile à lire que le texte original.

- Comprimer du texte horizontalement permet de réduire l'intervalle d'impression, de cette manière le nombre de lignes d'impression ne change pas. Faites particulièrement attention à l'intervalle d'impression lors de l'utilisation de papier étroit.

- N'utilisez pas de texte comprimé lors de l'impression d'un code-barres. Le code-barres serait alors illisible.

■ Si la marge droite est très étroite, certains caractères d'impression risquent d'être coupés. Cette fonction est désactivée sous les réglages initiaux. Pour activer cette fonction, utilisez MSW8-6 pour spécifier une valeur appropriée pour le nombre maximum de diapositives.

3.1 Branchement du cordon d'alimentation CA

1. Mettez l'appareil hors tension.

2. ● Pour l'imprimante à alimentation intégrée, connectez le cordon d'alimentation CA sur la prise CA et branchez la fiche sur une prise électrique.

3. Pour l'imprimante à adaptateur CA, connectez le connecteur de câble de l'adaptateur CA au connecteur d'alimentation. Ensuite, connectez le cordon d'alimentation CA à la prise CA, et branchez la fiche sur une prise électrique.

Prise CA Cordon d'alimentation CA

Type à alimentation intégrée

Connecteur d'alimentation Connecteur de câble Adaptateur CA Prise CA Cordon d'alimentation CA

Type à adaptateur CA

ATTENTION

■ Utilisez uniquement un adaptateur CA compatible avec les valeurs spécifiées.
■ Tenez toujours le connecteur de câble de l'adaptateur CA par le connecteur quand vous le branchez ou le débranchez.
■ Utilisez un source d'alimentation CA qui n'est pas aussi utilisé pour alimenter un appareil qui génère du bruit électromagnétique.
- Tirer directement sur le cordon d'alimentation CA peut l'endommager, et être la cause d'un incendie, d'un choc électrique ou de la rupture d'un fil.
En cas d'approche d'un orage, débranchez le cordon d'alimentation CA de la prise électrique. La foudre pourrait provoquer un incendie ou un choc électrique.
■ Maintenez le cordon d'alimentation CA éloigné des appareils de chauffage. L'isolant du cordon d'alimentation CA peut fondre et entraîner un incendie ou un choc électrique.
■ Si vous n'avez pas l'intention d'utiliser l'imprimante pendant une longue période, débranchez le cordon d'alimentation CA de la prise électrique.
■ Placez le cordon d'alimentation CA de façon que personne ne marche dessus.

3.2 Branchement des câbles d'interface

1. Mettez l'appareil hors tension.
2. Orientez correctement le câble d'interface et introduisez-le dans le connecteur d'interface.

Interface USB (type à concentrateur) Interface USB

■ Débranchez toujours l'adaptateur CA de l'imprimante avant de raccorder l'imprimante à une interface Powered USB. Ne pas suivre cette recommandation risque d'endommager l'ordinateur hôte. Pour de plus amples informations concernant l'installation d'une interface Powered USB, contactez votre revendeur de systèmes Citizen.
■ Vérifiez l'orientation du connecteur de câble Powered USB avant de le raccorder. Insérez-le en ligne droite de sorte que les broches ne plient pas. Enfoncez-le jusqu'à entendre un clic.
En débranchant le câble, tenez toujours le connecteur.
■ Faites attention de ne pas insérer le câble d'interface USB dans le connecteur d'arrêt du tiroir-caisse.
■ Pour connecter plus d'une imprimante à un seul ordinateur via une interface USB, vous devez changer le numéro de série de l'interface USB.
- Maintenez le connecteur du câble d'interface Ethernet perpendiculaire et droit lors de sa connexion et de sa déconnexion. S'il est incliné lors de cette opération, le connecteur risque d'être mal raccordé.

Utilisez un câble d'interface série avec la méthode de connexion ci-dessous.

Câble 25 broches - 25 broches
Ordinateur Imprimante

Placez le câble d'interface de façon que personne ne marche dessus.

3.3 Carte d'interface Bluetooth

DEL d'état de Bluetooth

CommutateurDEL d'état

La DEL sur la carte d'interface Bluetooth à l'arrière de l'imprimante indique le statut ci-dessous.

État Description État de DEL
Mise en veille de détection (visible)	Mise en veille de la détection et la connexion	_
Mise en veille de connexion (Connectable)	Mise en veille pour la connexion	_
Connexion iOS Session de données non ouverte		_
En communication	iOS: session de données ouverteAutres SE: connexion établie et communication en cours	_
Erreur Erreur ou réglages configurés		Éteinte

Opération de couplage

Vous devez réaliser les opérations ci-dessous la première fois que vous établissez une connexion Bluetooth pour la communication de données Bluetooth.

A: détecter les appareils Bluetooth

B: configurer les réglages de couplage

A: détection des appareils Bluetooth

Vérifiez que le Bluetooth est activé sur le PC hôte avant de rechercher les appareils Bluetooth.

Ce produit apparaît en tant que "CT-S651II_XX"(XX sont les 2 derniers chiffres de l'adresse BD uniquement.) lorsqu'il est détecté.

Sélectionnez ce produit parmi les appareils détectés.

Remarque: vous pouvez rechercher des appareils et changer leurs noms.

Lorsque le commutateur de mémoire MSW13-5 est réglé sur "No Response" rien ne s'affiche lors de la détection d'appareil.

Vous pouvez temporairement basculer ce réglage sur détection d'appareil (mode de détection) en appuyant sur le commutateur sur la carte d'interface Bluetooth. Vous quittez le mode de détection lorsque la connexion entre le PC hôte est terminée.

B: configuration des réglages de couplage

En règle générale, sélectionner l'imprimante pendant la détection d'appareils permettra d'aboutir directement aux réglages de couplage.

ATTENTION

Certaines configurations et modèles de PC hôte risquent de ne pas aboutir aux réglages de couplage une fois l'imprimante sélectionnée pendant la détection d'appareils.

Selon que le SSP (couplage simple sécurisé) est activé sur le PC hôte ou non, l'opération requise pour configurer les réglages de couplage est différente.

Si le SSP est activé sur le PC hôte, le couplage peut être terminé sans opérations supplémentaires.

Si le SSP est désactivé sur le PC hôte, vous serez invité à saisir une clé d'accès. Saisissez la clé d'accès tel que décrit ci-dessous.

Clé d'accès Quatre derniers chiffres de l'adresse auto-imprimée

(Les lettres de A à F sont des majuscules)

Exemple : si l'adresse est 01:23:45:67:89:AB

la clé d'accès est 89AB.

Si vous supprimez des informations de couplage du PC hôte sans supprimer les informations de couplage correspondantes, l'imprimante risque de ne pas apparaître si vous détectez à nouveau des appareils avec le PC hôte.

Pour supprimer les informations de couplage d'imprimante, maintenez enfoncé le commutateur sur la carte d'interface Bluetooth pendant minimum deux secondes.

La suppression des informations de couplage sur l'imprimante placera l'imprimante en mode découverte.

Demande de reconnexion

Avec la communication d'appareil iOS Bluetooth, une connexion entre un appareil iOS couplé et l'imprimante n'est pas automatiquement rétablie une fois perdue. Néanmoins, lorsque la demande de reconnexion est activée, l'imprimante tente de se reconnecter à un appareil iOS une fois une communication à double sens activée et rétablit automatiquement la connexion.

ATTENTION

Cette fonction est activée à la livraison en usine. (MSW13-6)

La demande de reconnexion peut prendre quelques instants lorsque l'hôte n'est pas un appareil iOS.

■ Même si l'appareil partenaire est un appareil iOS, les conditions ci-dessous peuvent interférer avec la fonction de demande de reconnexion.
- Lorsque vous souhaitez que la communication Bluetooth se coupe une fois l'impression terminée
- Lorsque plusieurs appareils iOS impriment sur la même imprimante
Sous de telles conditions, désactivez la demande de reconnexion.

Activation et désactivation de la demande de reconnexion

Pour changer le réglage de cette fonctionnalité, utilisez la méthode suivante.

Appuyez sur la touche FEED à 3 reprises pendant l'auto test -> Demande de reconnexion = Valide

Appuyez sur la touche FEED à 4 reprises pendant l'auto test -> Demande de reconnexion = Invalide

À la fin de l'auto test, un nouveau paramètre sera imprimé en tant que Demande de reconnexion [Valid] ou [Invalid].

Reportez-vous à 4.4 Auto test

3.4 Carte d'interface Ethernet (LAN)

Cette section fournit une vue d'ensemble de la carte d'interface Ethernet (LAN). Pour plus de détails concernant cette carte, reportez-vous au manuel séparé.

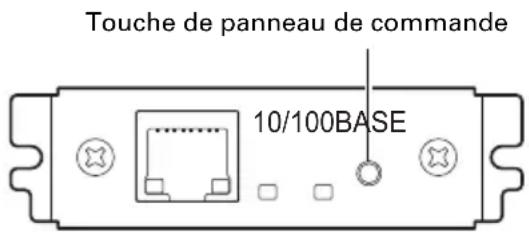

Touche de panneau de commande

Les opérations de carte sont réalisées à l'aide de la touche de panneau de commande sur la carte Ethernet. Vous pouvez utiliser la touche pour imprimer les informations de configuration et pour rétablir les réglages d'usine de la carte.

Touche de panneau de commande 10/100BASE

• Impression des informations de configuration de réseau Appuyez sur la touche du panneau de commande.
• Saisie du mode de réglage

Enfoncez la touche du panneau de commande. Un signal sonore* retentira une fois pour indiquer que le mode de réglage a été saisi.

• Vous pouvez utiliser le mode réglage pour lire les réglages en usine et pour imprimer les informations du micrologiciel.
• Si vous ne réalisez aucune opération pendant trois secondes alors que vous êtes en mode réglage, un signal sonore* retentira une fois pour indiquer que la carte est revenue en mode normal.
  * Selon les réglages, le signal sonore peut ne pas retentir.

- Rétablissement des réglages en usine

Saisissez le mode réglage de la carte, puis, maintenez la touche du panneau de commande enfoncée. Il permet de rétablir les réglages en usine de la carte.

ATTENTION

■ La carte redémarrera automatiquement une fois cette opération terminée.
■ Si les réglages sont configurés pour obtenir une adresse IP automatiquement depuis un serveur DHCP, la nouvelle adresse IP peut être différente de la précédente.

Fonctions DEL

Les tableaux ci-dessous expliquent comment interpréter les indications DEL.

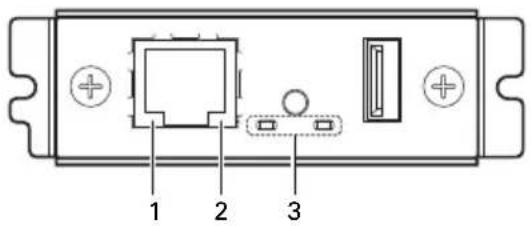

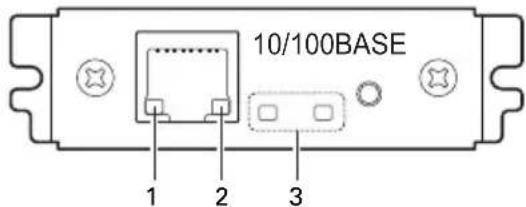

10/100BASE 1 2 3

1. Vitesse de transmission de réseau

Vitesse de transmission	DEL (verte)
100 Mbps Allumée
10 Mbps/Non connecté Éteinte

2. État du réseau

État DEL (jaune)
Connectée Allumée
Non connectée Éteinte
Transmission de données en cours	Clignotement

3. État de carte

État DEL (verte)	DEL (rouge)	Description
Pas de connexion d'imprimante	Éteinte — La carte n'est pas connectée à une imprimante.
Connexion à une imprimante	Allumée — La carte est connectée à une imprimante.
Pas de connexion réseau	—	Éteinte	La carte n'est pas connectée à un réseau.
Obtention d'une adresse IP	—	Clignotement (cycle de 0,5 seconde)	Obtention d'une adresse IP du serveur DHCP.
Connectée au réseau	— Allumée	Connexion réseau terminée.
Erreur de ressource	Clignotement alternatif (cycle de 0,5 seconde)		La carte ne peut pas fonctionner normalement.
Erreur système	Clignotement alternatif (cycle de 0,1 seconde)		La carte ne peut pas fonctionner normalement.

Modification des réglages de réseau

Vous pouvez utiliser un navigateur Web pour accéder à une page de réglages spéciaux et modifier les réglages de la carte.

- Accès à la page de réglages spéciaux

1. Utilisez un navigateur Web pour accéder à l'URL de la page des réglages spéciaux. Spécifiez l'adresse IP attribuée à l'imprimante en tant qu'URL. (Exemple: pour une adresse IP de 169.254.1.10, saisissez: http://169.254.1.10.)

2. Elle affiche la page du menu de page des réglages spéciaux.

1. Sélectionnez "Print server configuration" pour afficher l'écran de réglage. Pour plus de détails concernant les réglages, reportez-vous au manuel séparé.

3.5 Carte d'interface LAN sans fil

Cette section fournit une vue d'ensemble de la carte d'interface LAN sans fil. Pour plus de détails concernant cette carte, reportez-vous au manuel séparé.

Connexion de la clé USB

Connectez la clé USB WiFi livrée avec la carte d'interface LAN sans fil au connecteur de port USB.

Pour améliorer la qualité du signal, vous pouvez également utiliser un câble USB d'extension et réglez la position de la clé.

Touche de panneau de commande

Les opérations de carte sont réalisées à l'aide de la touche de panneau de commande à l'arrière de la carte LAN.

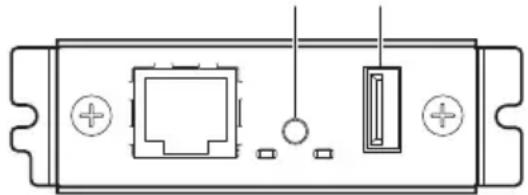

Touche de panneau de commande Port USB

• Activation de la connexion LAN sans fil Mettez l'imprimante sous tension. Le fonctionnement de cette carte démarrera environ 20 secondes plus tard.
• Impression des informations de configuration LAN sans fil Appuyez sur la touche du panneau de commande.
• Saisie du mode de réglage Enfoncez la touche du panneau de commande. Un signal sonore* retentira une fois pour indiquer que le mode de réglage a été saisi.

- Vous pouvez utiliser le mode réglages pour lire les réglages en usine.

- Si vous ne réalisez aucune opération pendant trois secondes alors que vous êtes en mode réglage, un signal sonore* retentira une fois pour indiquer que la carte est revenue en mode normal.

* Selon le modèle et les réglages de l'imprimante, le signal sonore risque de ne pas retentir.

- Rétablissement des réglages en usine Saisissez le mode réglage de la carte, puis, maintenez la touche du panneau de commande enfoncée. Il permet de rétablir les réglages en usine de la carte.

ATTENTION

■ La carte redémarrera automatiquement une fois cette opération terminée. Une fois les réglages supprimés, vous devrez reconfigurer les réglages LAN sans fil.

Fonctions DEL

Les tableaux ci-dessous expliquent comment interpréter les indications DEL.

1 2 3

1. Vitesse de transmission LAN câblée

Vitesse de transmission	DEL (verte)
100 Mbps Allumée
10 Mbps/Non connecté Éteinte

2. Connexion LAN câblée/état de transmission

État de connexion DEL (jaune)
Connectée Allumée
Non connectée Éteinte
Transmission de données en cours	Clignotement

3. État de LAN câblé/sans fil

État de connexion DEL		(verte) DEL (rouge) Description
Pas de connexion d'imprimante		Éteinte — La carte n'est pas connectée à une imprimante.
Connexion d'imprimante	Pas de connexion réseau	Allumée Éteinte La carte est connectée à une imprimante.
	Connectée par LAN câblé	Allumée	Clignotement (cycle de 1 seconde)	Obtention d'une adresse IP depuis le serveur DHCP sur le réseau LAN câblé.
	Fonctionnement du réseau LAN câblé	Allumée	Allumée	Fonctionnement du réseau en cours de réalisation sur un réseau LAN câblé.
	Connectée par le réseau LAN sans fil	Clignotement (cycle de 2 seconde)	Clignotement (cycle de 1 seconde)	Connexion à un point d'accès ou obtention d'une adresse IP depuis le serveur DHCP sur le réseau LAN sans fil.
	Fonctionnement du réseau LAN sans fil	Clignotement (cycle de 2 seconde)	Allumée	Fonctionnement du réseau en cours de réalisation sur un réseau LAN sans fil.
Erreur de ressource		Clignotement alternatif (cycle de 1 seconde)		La carte ne peut pas fonctionner normalement.
Erreur système		Clignotement alternatif (cycle de 0,2 seconde)		La carte ne peut pas fonctionner normalement.

Gestionnaire Web

La carte d'interface LAN sans fil dispose d'une fonction Gestionnaire Web qui peut être utilisée pour connecter la carte à un navigateur Web et changer les paramètres de la carte.

Démarrage du Gestionnaire Web

1. Démarrez un navigateur Web.
2. Dans le champ adresse, saisissez l'adresse IP de la carte puis appuyez sur [Entrée].

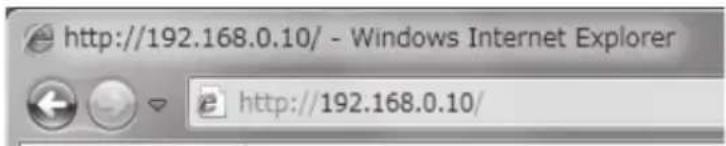

http://192.168.0.10/ - Windows Internet Explorer http://192.168.0.10/

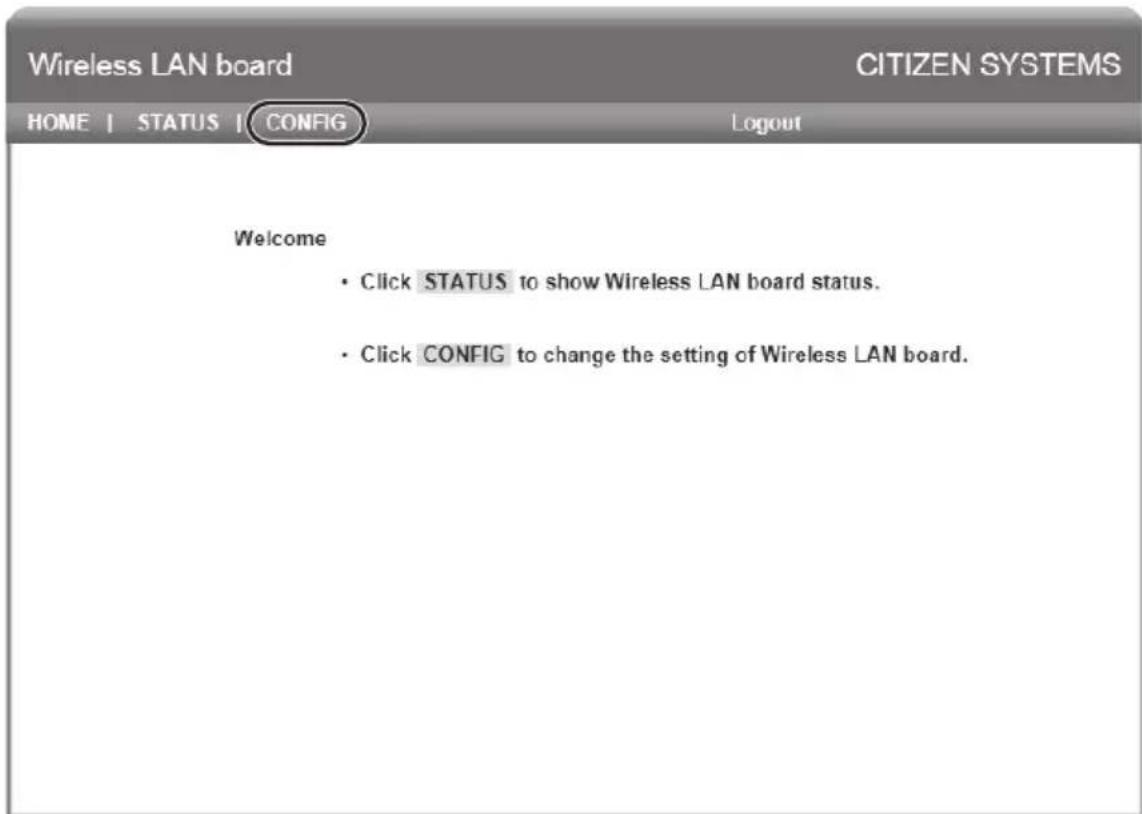

Écran HOME

Il s'agit de l'écran d'accueil du gestionnaire Web.

Appuyez, ici sur la touche [CONFIG].

Écran CONFIG

Il affichera la boîte de dialogue de connexion indiquée ci-dessous. Connectez-vous en tant qu'administrateur, puis configurez les réglages de la carte d'interface LAN sans fil.

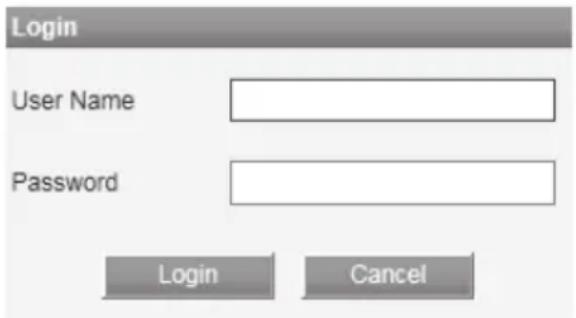

Login User Name Password Login Cancel

- Nom d'utilisateur

Saisissez un nom d'utilisateur d'administrateur de la carte. (Réglage initial: admin)

- Mot de passe

Saisissez le mot de passe d'utilisateur administrateur. (Réglage initial: admin)

- Touche [Login]

Après avoir saisi un nom d'utilisateur et mot de passe utilisateur, cliquez sur la touche [Login]. Celle-ci affiche l'écran de réglage.

Pour plus de détails concernant les réglages, reportez-vous au manuel séparé.

3.6 Branchement du tiroir-caisse

1. Mettez l'appareil hors tension.
2. Vérifiez l'orientation du connecteur du câble d'arrêt du tiroir-caisse et connectez-le au connecteur d'arrêt du tiroir-caisse à l'arrière de l'imprimante.
3. Retirez la vis pour le fil de terre.
4. Vissez le fil de terre du tiroir-caisse au corps de l'imprimante.

Connecteur d'arrêt du tiroir-caisse

Connecteur du câble d'arrêt du tiroir-caisse

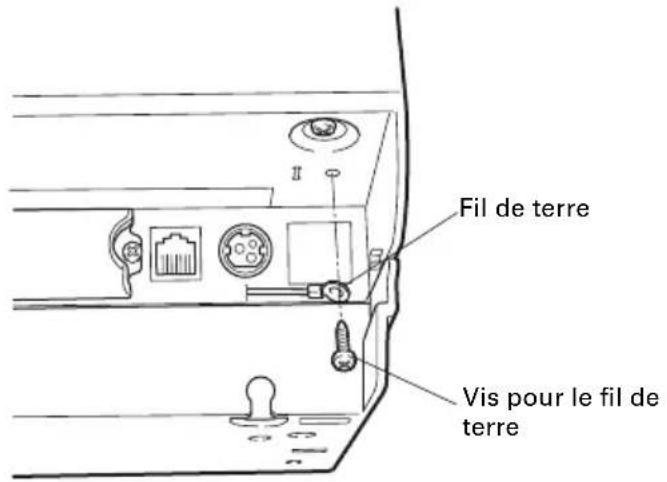

Fil de terre Vis pour le fil de terre

ATTENTION

■ Connectez uniquement le connecteur du câble d'arrêt du tiroir-caisse au connecteur d'arrêt du tiroir-caisse. (Ne le connectez pas à une ligne téléphonique.)
■ Les signaux ne peuvent pas être sortis par le connecteur d'arrêt du tiroir-caisse pendant une impression.

(1) Configuration des broches du connecteur

N°	Signal Fonction
1	FG Terre du ca	dre Connecteur utilisé:
2	D RAWER1 Sig	nal de commande du tiroir- caisse 1
3	DRSW	Entrée du commutateur du tiroir- caisse
4	VDR	Alimentation de commande du tiroir- caisse
5	D RAWER2 Sig	nal de commande du tiroir- caisse 2
6	GND	Terre du signal (terre commune sur les circuits)

TM5RJ3-66 (Hirose) ou équivalent Connecteur utilisable: TM3P-66P (Hirose) ou équivalent

(2) Caractéristiques électriques

1) Tension de commande: 24 VCC
2) Courant de commande: Environ 1 A max. (ne doit pas excéder 510 ms.)
3) Signal DRSW: Niveaux de signal: «L» = 0 à 0,8 V, «H» = 2 à 3,3 V

(3) Signal DRSW

Le statut du signal DRSW peut être testé avec la commande DLE+EOT, GS+a, ou GS+r ou sur la broche 34 du port d'interface parallèle.

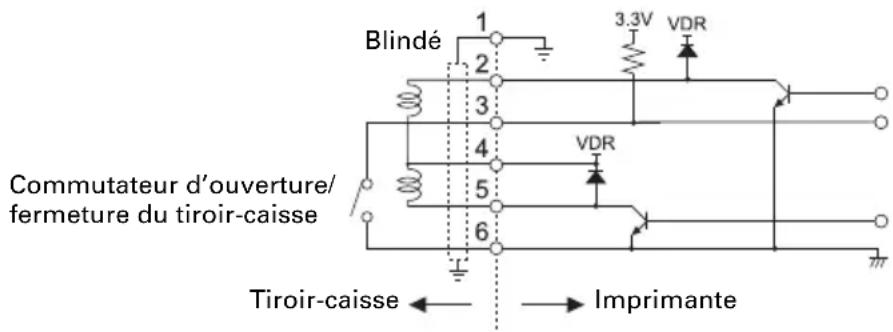

(4) Circuit de commande

Connecteur d'arrêt du tiroir-caisse

Blindé 1 2 3.3V VDR 4 VDR 5 6 Commutateur d'ouverture/ fermeture du tiroir-caisse Tiroir-caisse ← → Imprimante

ATTENTION

■ Les tiroirs-caisse 1 et 2 ne peuvent pas être commandés en même temps.
■ Le solénoïde utilisé pour le tiroir-caisse doit être de 24 Ω ou plus. Ne laissez pas le courant électrique dépasser 1 A. Un courant trop élevé peut endommager ou brûler les circuits.

3.7 Précautions pour l'installation de l'imprimante

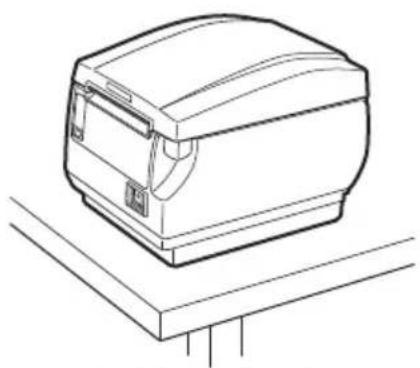

Cette imprimante peut uniquement être placée horizontalement. Elle ne peut pas être placée verticalement ou sur un mur.

N'utilisez pas l'imprimante dans les conditions suivantes.

■ Dans des emplacements soumis à des vibrations ou une certaine instabilité.
■ Dans des emplacements très sales ou poussiéreux.
■ Dans des emplacements où l'imprimante n'est pas de niveau.
- L'imprimante pourrait tomber et entraîner des blessures.
- La qualité de l'impression peut se détériorer.
■ Orientée d'une autre façon que ce qui est spécifié.
- L'imprimante peut mal fonctionner, être endommagée ou causer un choc électrique.

3.8 Partition pour rouleau de papier

Réglez la partition pour la largeur du rouleau de papier que vous chargez. La partition est réglée à l'usine sur la position montrée ci-dessous.

• Pour le type 3 pouces: rouleau de papier de 80 mm de largeur

• Pour le type 2 pouces: rouleau de papier de 58 mm de large, rouleau de papier de 60 mm de large (partition 2 feuilles installée.)

• Mettez l'appareil hors tension.

• Appuyez sur la touche d'ouverture du capot pour ouvrir le capot papier.
• Appuyez dans la position indiquée par la flèche et réglez la partition dans la fente qui correspond à la largeur du rouleau de papier que vous utilisez. Cependant, si vous utilisez un rouleau de papier de 83 mm de largeur, enlevez la partition. Ou, lorsque vous utilisez un rouleau de papier de 60 mm de large avec le type 2 pouces, enlevez la partition installée pour 58 mm.
• Reportez-vous à «5.3 Réglage manuel des commutateurs de mémoire» pour changer les réglages de la largeur du papier.

Partition 60 mm *1 58 mm *1 80 mm *2 Remarques: *1: Type 2 pouces (58/60 m *2: Type 3 pouces (80/83 m

ATTENTION

Assurez-vous que la partition n'est pas penchée lors du réglage pour les rouleaux de papier de 58 mm ou 60 mm.

3.9 Réglage du commutateur DIP sur la carte d'interface série

1. Mettez l'imprimante hors tension et débranchez le cordon d'alimentation de la prise électrique.
2. Retirez la vis de montage de la carte d'interface série.
3. Retirez la carte d'interface série de l'imprimante.
4. Réglez le commutateur DIP en reportant au tableau suivant.

ON 1 2 3 4 5 6 7 8 Commutateur DIP

Vis de montage de la carte d'interface série

ATTENTION

Lors du réglage du commutateur DIP, ne retirez aucune autre vis en dehors des vis de montage de la carte d'interface série.

La fonction de chaque commutateur est indiquée ci-dessous. (Les valeurs en gris correspondent aux réglages de l'usine. Cependant, les réglages de l'usine diffèrent en fonction du marché de destination.)

N° du commutateur	Fonction ON OFF
1	Réglage de la condition de communication	En fonction des réglage du commutateur DIP	En fonction des réglage du commutateur de mémoire
2 Contrôle	de flux XON/XOFF		DTR/DSR
3 Longueur	de bit 7 bits		8 bits
4 Contrôle	de parité Oui		Non
5 Sélection	parité Parité paire		Parité impaire
6	Sélection du taux de baud	Reportez-vous au tableau ci-dessous.
7
8 INIT Réen	clenchement		Invalide

Sélection du taux de baud

Taux de baud (bps)	N° du commutateur
	6	7
2400	OFF OFF
4800	ON	OFF
9600	OFF	ON
19200	ON	ON

Quand le commutateur n° 1 est réglé sur OFF, vous pouvez utiliser une commande ou un commutateur de mémoire pour choisir 1200, 38400, 57600 ou 115200 bps.

3.10 Réglage du capteur de fin de papier proche

Changez les réglages du capteur de fin de papier proche pour régler la position dans laquelle la proximité de la fin du papier est détectée.

1. Utilisez un objet pointu, tel qu'un stylo, pour appuyez doucement sur la touche pour changer le capteur de fin de papier proche.
2. Maintenez la touche enfoncée tout en bougeant le capteur de fin de papier proche vers le haut et le bas. Les positions du capteur sont indiquées ci-dessous pour les divers diamètres des rouleaux de papier utilisés.

(Unité: mm)

Position du capteur	Diamètre extérieur lors de la détection de la proximité de la fin	Diamètre extérieur/ intérieur du noyau du rouleau de papier utilize
A	Environ 31	18/ 12
B*	Environ 23	18/ 12
C La fonction du capteur de fin de papier proche est hors service

Remarque:

*: Position du capteur à l'expédition de l'usine. Cependant, les réglages de l'usine diffèrent en fonction du marché de destination.

ATTENTION

Le diamètre du rouleau de papier qui est détecté est une estimation. Des variations sont possibles en fonction du papier.

Touche pour changer le capteur de fin de papier proche

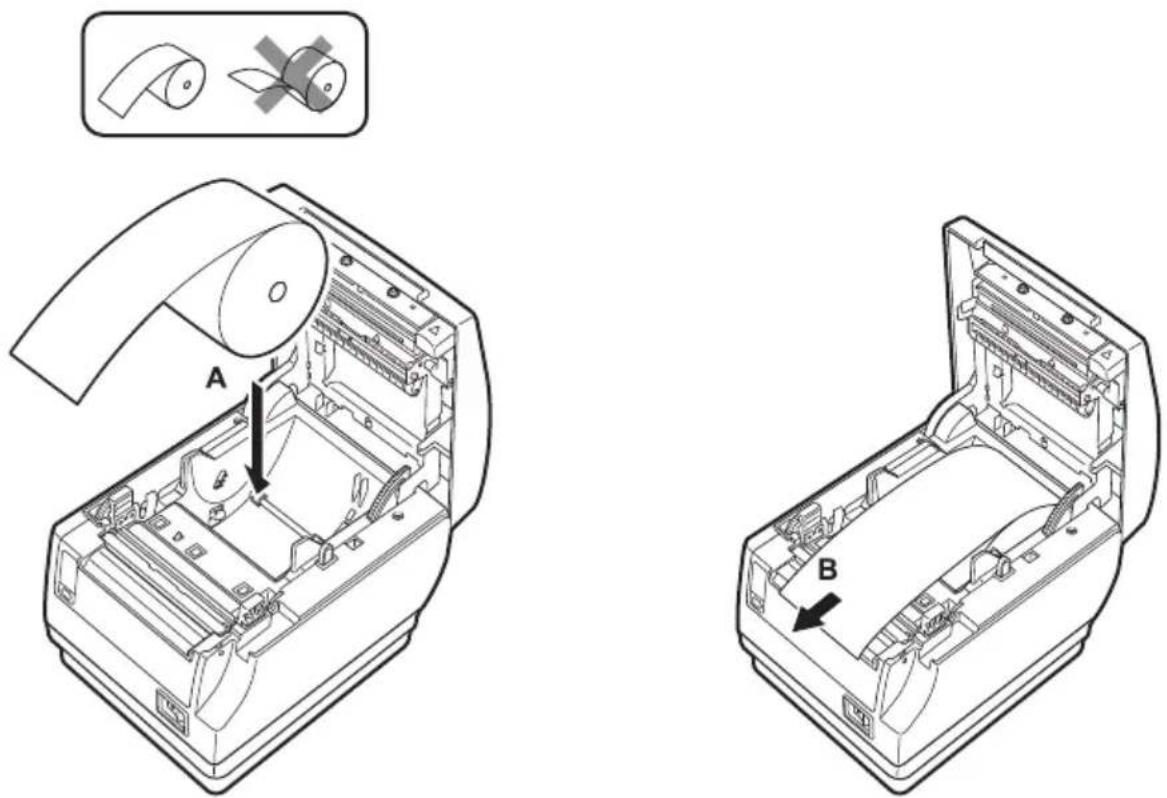

3.11 Chargement du papier

1. Mettez l'appareil sous tension.
2. Appuyez sur la touche d'ouverture du capot pour ouvrir le capot papier.
3. Chargez le rouleau de papier de façon que la face imprimable du papier soit dirigée vers le haut, comme indiqué par la flèche A.
4. Tirez quelques centimètres de papier droit vers l'extérieur dans la direction de la flèche B.
5. Fermez le capot papier jusqu'à entendre un clic. Le papier est avancé et coupé automatiquement (par le réglage d'usine).

Reportez-vous à 5.3 Réglage manuel des commutateurs de mémoire

ATTENTION

■ Utilisez uniquement les types de rouleaux de papier spécifiés.
■ Vérifiez que le rouleau de papier est placé correctement.
■ Si le papier est de biais et ne sort pas droit du capot papier, ouvrez ce dernier et remettez le papier droit.
Tirez toujours quelques centimètres de papier en dehors de l'imprimante si vous ouvrez le capot papier quand du papier est chargé.
■ Appuyez sur le centre du capot papier pour le fermer correctement.
■ Faites attention aux découpes du papier lors du chargement du papier.
■ Ne touchez pas la tête d'impression, le système de découpe manuelle ou le système de découpe automatique pendant que le capot papier est ouvert. Vous pourriez vous brûler ou vous couper.

3.12 Fixation du capot du commutateur d'alimentation

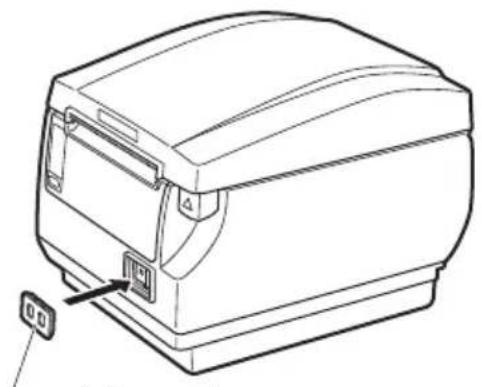

Fixez ce capot pour éviter que le commutateur d'alimentation soit utilisé accidentellement.

1. Poussez le capot du commutateur d'alimentation sur le compartiment du commutateur d'alimentation jusqu'à ce que vous entendiez un déclic.

Capot du commutateur d'alimentation

Insérez la lame d'un tournevis ou un autre objet pointu dans les fentes du capot du commutateur d'alimentation pour le retirer.

3.13 Fixation du capot d'interface

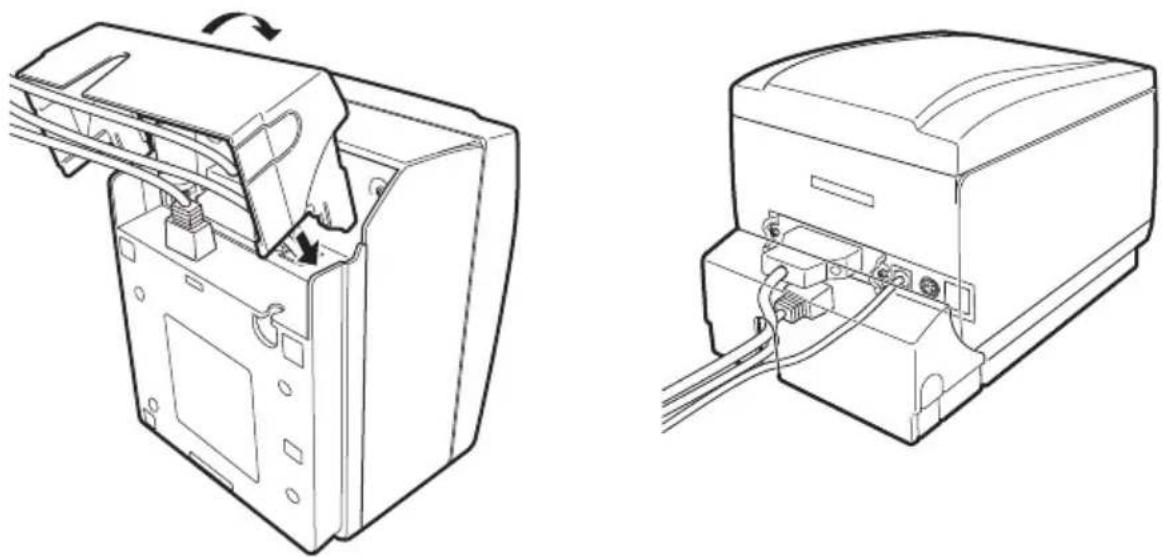

Fixez le capot d'interface à l'arrière de l'imprimante.

La forme du capot d'interface est différente en fonction du type de source d'alimentation.

1. Poussez le capot d'interface de la façon montrée sur l'illustration jusqu'à ce que vous entendiez un déclic.

3.14 Retrait du capot d'interface

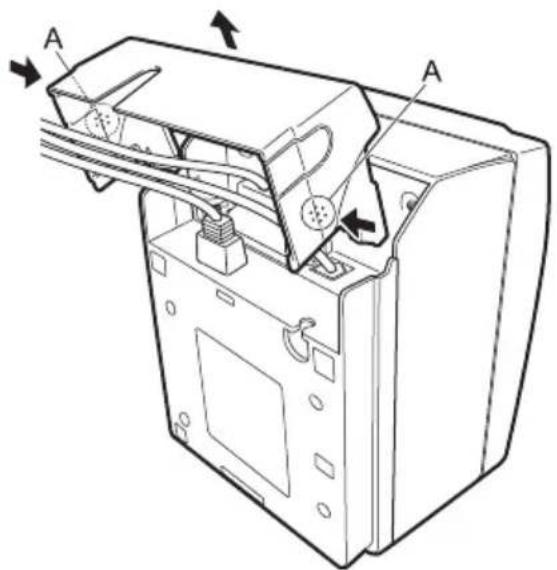

Appuyez de chaque côté du capot d'interface aux endroits indiqués par A pour le retirer.

3.15 Installation d'un Pilote

Les pilotes sont inclus sur le CD-ROM fourni avec l'imprimante.

Installez le pilote requis pour votre imprimante.

Pour plus d'informations concernant l'installation du pilote, des fonctions et des opérations, reportez-vous aux informations fournies sur le CD-ROM pour chaque pilote.

Visitez le site ci-dessous pour télécharger les dernières versions et informations de pilote.

http://www.citizen-systems.co.jp/english/support/download/printer/driver/

3.16 Précautions pour la création d'applications et les opérations pratiques

Si l'impression est effectuée immédiatement une fois le papier partiellement coupé et arraché, le haut de l'impression suivante risque d'être tordu.

Nous recommandons d'avancer le papier une ligne après la découpe avant l'impression.

Si vous utilisez une interface série dont la vitesse de transmission des données est lente, des traînées peuvent apparaître sur les impressions lors d'impression de graphiques ou de texte gradué ce qui nécessite de grandes quantités de données.

Les interfaces USB peuvent ressentir plus fortement les effets d'interface électromagnétique depuis l'hôte ou l'environnement.

Si tel est le cas, essayez d'utiliser un câble à noyaux en ferrite aux deux extrémités, qui sont très efficaces pour supprimer les IEM.

4. ENTRETIEN ET DÉPANNAGE

4.1 Nettoyage périodique

Une tête d'impression ou un cylindre sale peut réduire la qualité de l'impression ou causer des mauvais fonctionnements. Nous recommandons de nettoyer l'imprimante périodiquement (environ tous les 2 ou 3 mois) comme expliqué ci-dessous.

1. Mettez l'appareil hors tension.
2. Appuyez sur la touche d'ouverture du capot pour ouvrir le capot papier.
3. Attendez quelques minutes que la tête d'impression refroidisse.

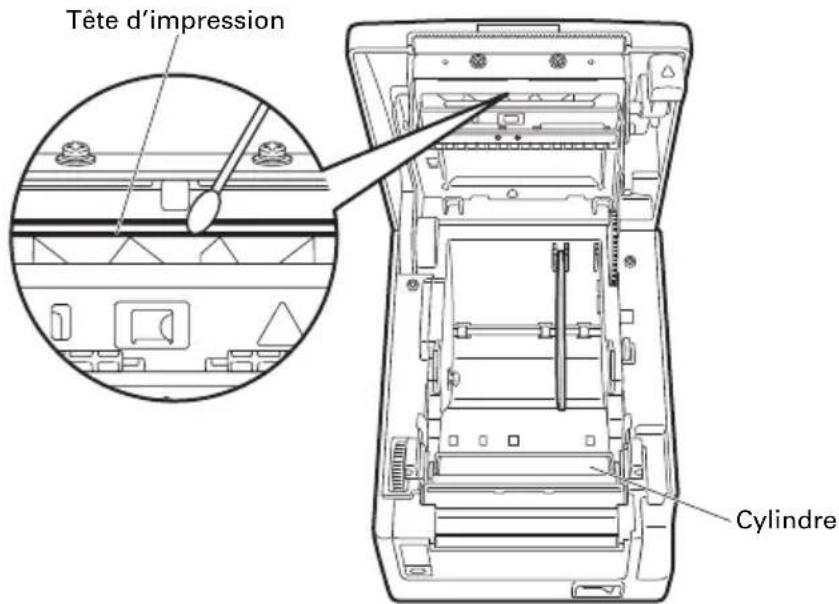

4. Utilisez un coton-tige imprégné d'alcool pour frotter les saletés et la poussière de la tête d'impression et du cylindre.

Tête d'impression Cylindre

ATTENTION

■ La tête d'impression chauffe immédiatement après l'impression. Ne la touchez pas.
■ Ne touchez pas la tête d'impression avec les mains nues ou des objets métalliques.

4.2 Déverrouillage d'un verrou du système de découpe (1)

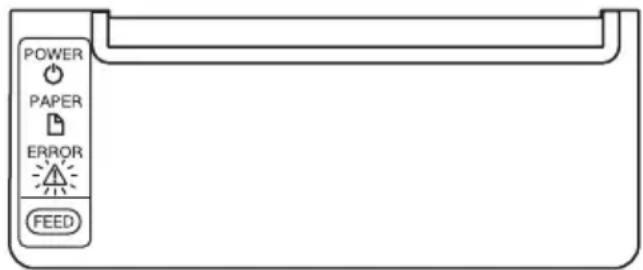

La ERROR LED clignote et la lame du système de découpe automatique ne peut plus rentrer car un corps étranger ou un bourrage papier la gène.

POWER PAPER ERROR FEED

Si la ERROR LED clignote, annulez le verrouillage du système de découpe de la manière indiquée ci-dessous.

1. Mettez l'appareil sous tension.
2. Appuyez sur la touche d'ouverture du capot pour ouvrir le capot papier.
3. Retirez le bourrage de papier y compris tous les petits morceaux de papier. (Retirez aussi le rouleau de papier chargé dans le support.)
4. Chargez de nouveau le rouleau de papier et fermez le capot papier.

ATTENTION

■ La tête d'impression chauffe immédiatement après l'impression. Ne la touchez pas.
■ Ne touchez pas la tête d'impression avec les mains nues ou des objets métalliques.

Après avoir effectué la procédure dans «Déverrouillage d'un verrou du système de découpe (1)», ensuite, après avoir ouvert le capot papier, si la lame du système de découpe automatique est sortie, effectuez la procédure dans «Déverrouillage d'un verrou du système de découpe (2)».

Reportez-vous à 4.3 Déverrouillage d'un verrou du système de découpe (2)

4.3 Déverrouillage d'un verrou du système de découpe (2)

Le capot papier est conçu pour être ouvert en appuyant sur la touche d'ouverture du capot si le système de découpe est verrouillé. Si la lame du système de découpe automatique reste sortie, utilisez la procédure suivante pour annuler le verrouillage du système de découpe.

1. Mettez l'imprimante hors tension et débranchez le cordon d'alimentation de la prise électrique.

2. Appuyez sur la touche d'ouverture du capot pour ouvrir le capot papier.

3. Tout en appuyant sur la touche de déverrouillage du capot avant à l'aide d'un stylo ou autre chose, faites glisser le capot avant d'environ 10 mm vers le haut.

4. Tournez le capot avant vers l'avant dans le sens de la flèche A.

5. Soulevez la feuille de protection et tournez l'engrenage du système de découpe dans la direction de la flèche B pour ramener le système de découpe automatique dans une position où le capot papier peut être ouvert.

Tournez l'engrenage du système de découpe jusqu'à ce que la lame du système de découpe se rétracte automatique dans la direction de la flèche C. Si la lame du système de découpe automatique ne bouge pas quand vous tournez l'engrenage du système de découpe dans la direction de la flèche B, tournez-le dans l'autre direction.

1. Retirez ce qui cause le verrouillage du système de découpe.

2. Fermez le capot avant.

Tournez le capot avant dans le sens opposé de la flèche A, ensuite, enfoncez le dessus du capot avant jusqu'à entendre un clic.

1. Chargez le rouleau de papier et fermez le capot papier.

2. Insérez la fiche du cordon d'alimentation dans une prise électrique et mettez l'appareil sous tension.

Assurez-vous que la POWER LED s'allume.

Feuille de protection B Engrenage du système de découpe A Capot avant Lame du système de découpe automatique Touche de déverrouillage du capot avant

ATTENTION

■ Avant de démarrer le travail de maintenance, assurez-vous de mettre l'imprimante hors tension et de débrancher le cordon d'alimentation de la prise électrique.
■ Faites attention de ne pas toucher le système de découpe manuelle pendant que le capot avant est ouvert.
■ Faites attention de ne pas toucher le système de découpe automatique pendant que le capot papier est ouvert.
■ La tête d'impression chauffe immédiatement après l'impression. Ne la touchez pas.
■ Ne touchez pas la tête d'impression avec les mains nues ou des objets métalliques.
Si la procédure ci-dessus ne permet pas de rétracter le système de découpe automatique, veuillez contacter votre fournisseur Citizen Systems.

4.4 Auto test

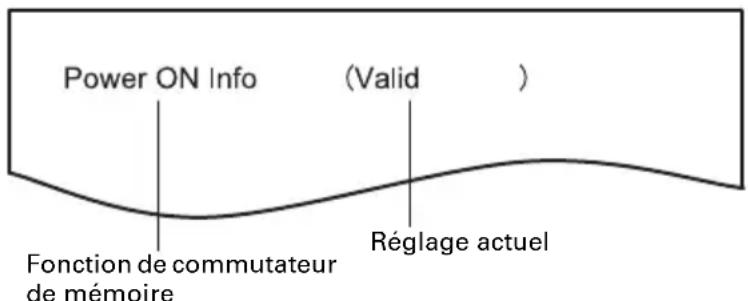

Pendant que du papier est chargé, maintenez enfoncée la touche FEED tout en mettant l'imprimante sous tension. Maintenez la touche FEED enfoncée pendant une seconde, ensuite, relâchez-la pour démarrer l'auto test. L'imprimante imprime son nom de modèle, la version, le réglage des commutateurs DIP, le réglage du commutateur de mémoire et la liste des polices intégrées.

CT-S651II XXXX-XXXX 20XX-XX-XX PROG : BOT-XXX.XXX PPGA : TTF-XXX.XXX FONT : ANK-XXX.XXX FONT : XXX-XXX.XXX CONF : XXX-XX-X SUM : XXXX-XXXX Interface Type USB or Serial Serial Interface Baud rate : 9600 bps Data bit : 8 bits Parity : None Handshaking : DTR/DSR Buffer Size 4K Bytes Version du programme Interface État de la communication sérielle (Modèles à interface USB ou série uniquement) Taille de tampon Dip switches DS1 1 2 3 4 5 6 7 8 ON OFF ○○○○○○○○ Memory switches SW1 1 2 3 4 5 6 7 8 ON OFF ○○○○○○○○ 1 2 3 SW2 ON OFF ○○○○○○○○ 1 2 3 SW3 ON OFF ○○○○○○○○ 1 2 3 SW4 ON OFF ○○○○○○○○ Réglage du commutateur DIP* (Modèles à interface USB ou série uniquement Réglage du commutateur de mémoire

Remarque:
*: Les imprimantes munies d'une interface USB n'ont pas de commutateur DIP, les commutateurs DIP apparaissent donc tous éteints sur l'impression de l'auto test.

4.5 Impression hexadécimale avec vidage de la mémoire

Imprimez les données reçues en hexadécimal. Si des problèmes tels que des données manquantes, des duplications de données se produisent, cette fonction permet de vérifier si l'imprimante reçoit ou non les données correctement.

Comment réaliser l'impression hexadécimale avec vidage de la mémoire

1. Chargez le papier.
2. Alors que le capot papier est ouvert, maintenez enfoncée la touche FEED tout en mettant l'imprimante sous tension, puis fermez le capot papier.
3. L'imprimante imprime tout d'abord «HEX dump print mode», et elle imprime ensuite toutes les données envoyées en mode hexadécimal.

Comment arrêter l'impression hexadécimale avec vidage de la mémoire

Réalisez une des choses suivante pour arrêter l'impression.

• Appuyez sur la touche FEED à trois reprises de manière consécutive
• Mettez l'appareil hors tension
• Recevez une commande de réinitialisation d'une interface

ATTENTION

■ S'il n'y a pas de caractère disponible pour correspondre aux données reçues, « . » est imprimé à la place du caractère.
■ Aucune commande ne fonctionne pendant l'impression hexadécimale avec vidage de la mémoire.
■ Si les données imprimées ne couvrent pas une ligne complète, appuyez sur la touche FEED pour faire avancer le papier.

Exemple d'impression

HEX dump print mode

61 62 63 64 65 66 67 0A 0D 0D 0D 0D abcdefg.....

0D 0D 0D .....

4.6 Messages d'erreur

- Fin de papier

La fin du rouleau de papier a été détectée à deux niveaux, fin de papier proche et fin de papier.

Lorsque la fin de papier proche est détectée, la PAPER LED s'allume. Préparez un nouveau rouleau de papier.

Lorsque la fin de papier est détectée, les DEL PAPER LED et ERROR LED s'allument. Chargez un nouveau rouleau de papier.

- Capot papier est ouvert

N'ouvrez pas le capot papier pendant l'impression. Si le capot papier est ouvert, la DEL ERROR LED s'allume ou clignote. Vérifiez le papier et tirez toujours quelques centimètres de papier en dehors de l'imprimante avant de refermer le capot papier. L'impression reprend. L'envoi d'une commande de reprise de l'impression peut être nécessaire selon le réglage du commutateur de mémoire.

- Système de découpe verrouillé

Si le système de découpe automatique ne peut pas bouger à cause d'un bourrage de papier ou d'autre chose, la DEL ERROR LED clignote. Éliminez la cause du problème et appuyez sur la touche FEED. Si le système de découpe automatique ne fonctionne toujours pas et que le capot papier ne s'ouvre pas, reportez-vous à «4.3 Déverrouillage d'un verrou du système de découpe (2)».

Reportez-vous à 4.3 Déverrouillage d'un verrou du système de découpe (2)

- Erreur de tête d'impression

Quand vous imprimez des caractères denses, des images sombres, ou pendant une longue durée dans un environnement chaux, la température de la tête d'impression augmente. Si la tête d'impression dépasse une température spécifiée, l'imprimante s'arrête d'imprimer et attend que la tête d'impression refroidisse. Lorsque cela survient, la DEL ERROR LED clignote. L'impression reprend automatiquement quand la tête d'impression a refroidi.

L'affichage d'état pour divers messages apparaît ci-dessous.

État	POWER LED (verte)	PAPER LED (orange)	ERROR LED (rouge)	Signal sonore*3
Fin de papier proche S'allume S'allume — Non
Fin de papier S'allume S'allume S'allume Oui
Capot papier ouvert ou capot avant ouvert*1	S'allume — S'allume Oui
Capot papier ouvert ou capot avant ouvert*2	S'allume — Oui
Système de découpe verrouillé	S'allume — Oui
Erreur mémoire — — Oui
Erreur de tête d'impression	S'allume —
Erreur de basse tension	S'allume — Oui
Erreur de haute tension	S'allume — Oui
Attente d'exécution d'une macro		—	—	Non

Remarques:

*1: Si le capot papier ou le capot avant est ouvert en attente.
*2: Si le capot papier ou le capot avant est ouvert pendant une impression ou un chargement papier.
*3: Le signal sonore retentit quand MSW5-1 (réglage du signal sonore) est réglé sur ON. Néanmoins, remarquez que certaines combinaisons de réglages de MSW5-1 et de MSW10-6 risque de changer la condition dans laquelle le signal sonore retentit.

4.7 Bourrages papier

Veillez à éviter de boucher la sortie du papier et le bourrage papier autour de la sortie pendant l'impression.

Si le papier ne peut pas sortir de l'imprimante, il risque de s'enrouler autour du cylindre et de provoquer une erreur.

Si le papier s'enroule autour du cylindre, ouvrez le capot papier et retirez doucement le papier.

4.8 Précautions de fonctionnement de l'interface série

Tout en utilisant l'interface série, certaines conditions d'impression peuvent provoquer des bandes blanches au niveau des impressions et des dysfonctionnements d'alimentation. Pour éviter ces problèmes, modifiez les réglages du commutateur de mémoire comme indiqué ci-dessous.

1. Modifiez MSW7-1 (taux de baud série) pour un réglage de taux de baud plus rapide.
2. Définissez MSW10-2 (vitesse d'impression) à un niveau plus bas.

ATTENTION

En fonction de la vitesse de transmission d'interface série, de la température ambiante, des fonctions de données d'impression et autres facteurs, modifier ces réglages risquent de ne pas éliminer les problèmes.

5.1 Vues et dimensions externes

(Unité: mm)

Type à alimentation intégrée

Type à adaptateur CA

5.2 Papier d'impression

Utilisez le papier indiqué dans le tableau suivant ou un papier de qualité équivalente.

Type de papier Nom du produit
Papier thermosensible en rouleau recommandé	TF50KS-E2D, TF50KS-E ou TF60KS-E de Nippon PaperPD150R ou PD160R de Ohji PaperP220AG, HP220A, HP220AB-1, F230AA, P220AB ou PB670 (papier 2 couleurs) de Mitsubishi Paper

(Unité: mm)

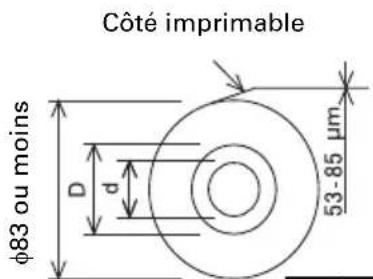

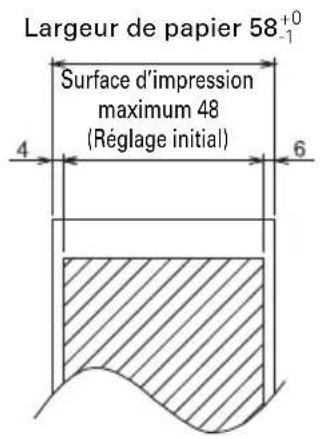

Largeur de papier 58⁺°⁻¹ Surface d'impression maximum 48 (Réglage initial) 4 6

Côté imprimable φ83 ou moins D d 53-85 µm

Épaisseur du papier (μm)	53-75 75-85
Diamètre intérieur du noyau d (mm)	12 25,4
Diamètre extérieur du noyau D (mm)	18 32

ATTENTION

Utilisez un papier thermosensible qui est enroulé de la façon suivante:

■ Non froissé et bien serré sur le noyau.
■ Non plié.
■ Non collé au noyau.
Enroulé avec la face imprimable vers l'extérieur.

5.3 Réglage manuel des commutateurs de mémoire

Les commutateurs de mémoire sont utilisés pour effectuer divers réglages de l'imprimante. Les commutateurs de mémoire peuvent être réglés manuellement (directement sur l'imprimante) ou par des commandes. Cette section explique comme réaliser des réglages manuels.

Pour en savoir plus sur le réglage des commutateurs de mémoire, veuillez vous reporter à la Référence des commandes.

Mode Quick setting

Les réglages pour les commutateurs de mémoire pour le remplacement du fabricant d'imprimante, du modèle, de l'épaisseur papier et de l'espacement des caractères peuvent être définis en même temps aux réglages optimum.

Procédez aux réglages conformément aux éléments sélectionnés sur l'impression.

1. Chargez le papier.
2. Alors que le capot papier est ouvert, appuyez et maintenez enfoncée la touche FEED tout en mettant l'imprimante sous tension.
3. Appuyez à trois reprises sur la touche FEED et fermez le capot papier.

L'imprimante entre en mode de réglage rapide du commutateur de mémoire.

L'élément sélectionnable «Manufacturer» et la sélection sont imprimés.

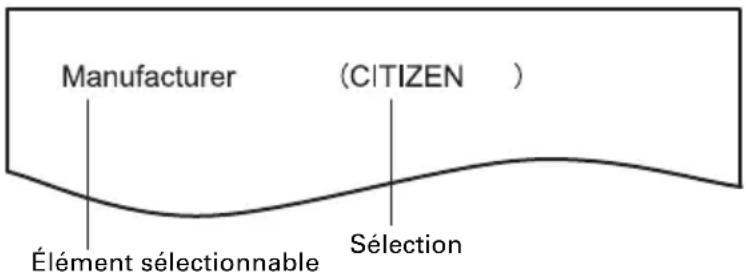

Manufacturer (QUITEN ) Élément sélectionnable Sélection

1. Appuyez sur la touche FEED.

Une sélection est imprimée dans l'ordre chaque fois que la touche FEED est enfoncée.

Appuyez sur la touche FEED jusqu'à ce que la sélection désirée soit imprimée.

1. Appuyez sur la touche FEED pendant au moins deux secondes.

La sélection est réglée.

S'il y a un autre élément sélectionnable, ce dernier et la sélection sont imprimés.

1. Répétez les étapes 4 et 5 pour sélectionner et régler le modèle d'imprimante, l'épaisseur papier, l'espacement des caractères (EPSON T88 uniquement).

Lorsque tous les éléments sont réglés, «Save To Memory» s'imprime.

1. Appuyez sur la touche FEED pendant au moins deux secondes.

Les réglages du commutateur de mémoire modifiés sont enregistrés et une liste de ces derniers est imprimée.

L'imprimante quitte le mode de réglage rapide lorsque l'impression est terminée.

Élément
sélectionné
Réglages
automatiques du mmutateur de mémoire

Manufacturer	Model	Paper width	Character space
CITIZEN CBM1	000 58 mm	— Line	Feed Valid
		80 mm	— LineFeed
	CT-S300 5	8 mm —	WaitData
		80 mm	—
	CT-S2000	58 mm	— LineFeed
		60 mm	— LineFeed
		80 mm	— LineFeed
		83 mm	— LineFeed
EPSON	T88	58 mm	0dot
			1dot
		80 mm	0dot
			1dot
	203dpi	58 mm	—
		60 mm	—
		80 mm	—

432do Valid Inva Wai Valid Valid Valid

MSW2-4 Full Col Print	MSW3-7 CBM1000 Mode	MSW8-1 Print Width	MSW6-2 Character Space
ts —
576dots —
valid 384 dots —
tData Invalid 576 dots —
432dots —
436dots —
576dots —
640dots —
WaitData Invalid 360dots 0dot
WaitData Invalid 390dots 1dot
WaitData Invalid 512dots 0dot
WaitData Invalid 546dots 1dot
WaitData Invalid 420dots —
tData Invalid 436 dots —
tData Invalid 576 dots —

Mode de réglage individuel

Réglez les commutateurs de mémoire individuellement.

Procédez aux réglages après la vérification de la fonction du commutateur de mémoire et des réglages sur l'impression.

1. Chargez le papier.
2. Alors que le capot papier est ouvert, appuyez et maintenez enfoncée la touche FEED tout en mettant l'imprimante sous tension.
3. Appuyez à deux reprises sur la touche FEED et fermez le capot papier.

L'imprimante entre en mode permettant de régler les commutateurs de mémoire individuellement.

L'imprimante sort «Memory SW (1)» et le réglage actuel est 0 (off) ou 1 (on).

(Les réglages actuels pour les commutateurs de mémoire de 7 à 13 ne sont pas imprimés.)

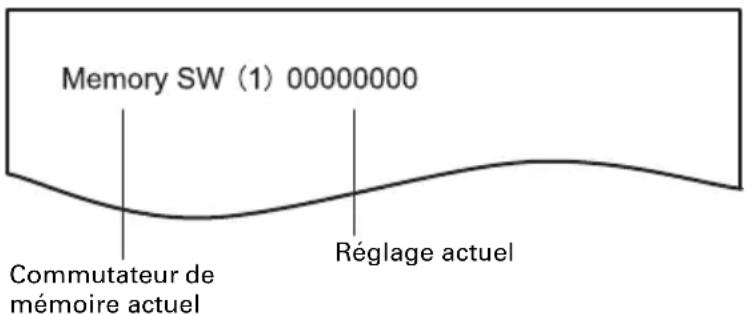

Memory SW (1) 00000000 Commutateur de mémoire actuel Réglage actuel

1. Appuyez sur la touche FEED.

La liste des commutateurs de mémoire défile dans l'ordre de «Memory SW (1)» → «Memory SW (2)» → ... «Memory SW (10)» ou «Memory SW (13)» → «Save To Memory» → «Memory SW (1)» → chaque fois que la touche FEED est enfoncée.

Appuyez sur la touche FEED jusqu'à ce que le numéro du commutateur de mémoire que vous souhaitez modifier s'imprime.

5. Appuyez sur la touche FEED pendant au moins deux secondes.

Un réglage pour le commutateur de mémoire est imprimé, par le cycle, chaque fois que la touche FEED est enfoncée pendant au moins deux secondes.

Appuyez sur la touche FEED pendant au moins deux secondes pour faire défiler la liste jusqu'à ce que la fonction du commutateur de mémoire que vous souhaitez modifier soit imprimée.

Power ON Info (Valid ) Fonction de commutateur de mémoire Réglage actuel

6. Appuyez sur la touche FEED.

Un réglage est imprimé chaque fois que la touche FEED est enfoncée dans l'ordre de défilement.

Lorsque les réglages actuels sont imprimés, la DEL ERROR LED s'allume.

Appuyez sur la touche FEED jusqu'à ce que le réglage désiré soit imprimé.

7. Appuyez sur la touche FEED pendant au moins deux secondes.

Les réglages sélectionnés sont définis.

La fonction suivante du commutateur de mémoire et les réglages sont imprimés.

8. Répétez les étapes de 5 à 7 pour changer les fonctions différentes pour le numéro du commutateur de mémoire actuel.

9. Ouvrez le capot papier et fermez-le.

Les réglages du commutateur de mémoire modifiés sont imprimés.

10. Répétez les étapes de 4 à 9 pour changer les fonctions pour un numéro de commutateur de mémoire différent.

11. Appuyez sur la touche FEED jusqu'à ce que «Save To Memory» soit imprimé.

12. Appuyez sur la touche FEED pendant au moins deux secondes.

Les réglages du commutateur de mémoire modifiés sont enregistrés et une liste de ces derniers est imprimée.

L'imprimante quitte le mode de réglage individuel lorsque l'impression est terminée.

Initialisation du commutateur de mémoire

Réglez tous les commutateurs de mémoire aux réglages d'origine.

1. Effectuez les étapes de 1 à 3 de la procédure pour entrer en mode de réglage individuel.
2. Appuyez sur la touche FEED jusqu'à ce que «Save To Memory» soit imprimé.
3. Ouvrez le capot papier.
4. Appuyez sur la touche FEED pendant au moins deux secondes.

Tous les commutateurs de mémoire changent aux réglages de l'usine.

1. Fermez le capot papier.

La fonction de chaque commutateur de mémoire est indiquée dans le tableau suivant. (Les valeurs en gris correspondent aux réglages de l'usine.)

N° du commutateur	Fonction OFF ON
MSW1-1 Power ON Info		Valid Not Send
MSW1-2 Buffer Size		4K bytes 45 bytes
MSW1-3 Busy Condition		Full/Err Full
MSW1-4 Receive Error		Print“?” No Print
MSW1-5 CR Mode		Ignored LF
MSW1-6 Reserved		Fixed	—
MSW1-7	DSR Signal	Invalid	Valid
MSW1-8	Init Signal	Invalid	Valid
MSW2-1 Reserved —			Fixed
MSW2-2	Auto Cutter	Invalid	Valid
*1 MSW2-3	Spool Print	Invalid	Valid
MSW2-4	Full Col Print	LineFeed	WaitData
MSW2-5	Resume aft PE	Next	Top
MSW2-6 Reserved		Fixed	—
MSW2-7 Reserved		Fixed	—
MSW2-8	PNE Sensor	Valid	Invalid
MSW3-1	Resume Ctr Err	Valid	Invalid
MSW3-2	PE signal by PNE	Valid	Invalid
MSW3-3	Parallel 31 Pin	Valid	Invalid
MSW3-4 Reserved		Fixed	—
MSW3-5 Reserved		Fixed	—
MSW3-6 Reserved		Fixed	—
MSW3-7	CBM1000 Mode	Invalid	Valid
MSW3-8	Resume Open Err	Close	Command
MSW4-1 Reserved		Fixed	—
MSW4-2 Reserved		Fixed	—
MSW4-3	Feed&Cut at TOF	Invalid	Valid
MSW4-4 Reserved		Fixed	—
MSW4-5 Reserved		Fixed	—
MSW4-6 Reserved		Fixed	—
MSW4-7 Reserved		Fixed	—
MSW4-8	Partial Only Invalid		Valid
MSW5-1 Buzzer		Valid	Invalid
MSW5-2	Line Pitch	1/360 1/406
MSW5-3 USB Mode Virtual COM			Printer Class
MSW5-4 Reserved		Fixed	—
MSW5-5	Gradation Quality	Quality	Speed
MSW5-6 Reserved		Fixed	—
MSW5-7 Reserved		Fixed	—
MSW5-8 Reserved		Fixed	—
N° du commutateur	Fonction	OFF	ON
MSW6-1 Act.	For Driver Invalid Valid
MSW6-2 Character Space		Invalid Valid
MSW6-3 USB Power Save Invalid			Valid
MSW6-4 Reserved		Fixed —
MSW6-5 Reserved		Fixed —
MSW6-6 Reserved		Fixed —
MSW6-7 Reserved		Fixed —
MSW6-8 Reserved		Fixed —

N° du commutateur	Fonction	Réglage initial	Valeur réglée
*2MSW7-1	Baud Rate	9600 bps 12	00 bps, 2400 bps, 4800 bps, 9600 bps, 19200 bps, 38400 bps, 57600 bps, 115200 bps
*2MSW7-2	Data Length	8bits 7bits, 8bits
MSW7-3 Stop Bit		1bit	1bit, 2bits
*2MSW7-4	Parity	NONE	NONE, ODD, EVEN
*2MSW7-5	Flow Control	DTR/DSR	DTR/DSR, XON/XOFF
MSW7-6	DMA Control	Valid	Valid, Invalid
MSW7-7	VCom Protocol	PC Setting	PC Setting, DTR/DSR, XON/XOFF
MSW8-1	Print Width	576dots	640 dots, 576 dots, 546 dots, 512 dots, 436 dots, 432 dots, 420 dots, 390 dots, 384 dots, 360 dots
MSW8-2	Paper Type	1 Color Normal	1 Color Normal, 2 Color Normal
MSW8-3	Top Margin	11mm	3mm, 4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm, 11mm
MSW8-4	Line Gap Reduce	Invalid	Invalid, 3/4, 2/3, 1/2, 1/3, 1/4, 1/5, ALL
MSW8-5	Reduced Char V/H	100% / 100%	100% / 100%, 75% / 100%, 50% / 100%, 100% /75%, 75% / 75%, 50% / 75%
MSW8-6	Auto Side Shift	Invalid	Invalid, 1 dots, 2 dots, 3 dots, 4 dots, 5 dots, 6 dots, 7 dots
MSW8-7 Liner Free Mode		Invalid	Invalid, 1h, 6h, 12h, 18h, 24h, 5m, 10m, 15m, 20m, 30m
MSW9-1	Code Page	PC 437	PC 437, Katakana, PC 850, PC 858, PC 860, PC 863, PC 865, PC 852, PC 866, PC 857, WPC1252, Space page, PC 864, ThaiCode11 1Pass, ThaiCode11 3Pass, ThaiCode18 1Pass, ThaiCode18 3Pass, TCVN-3
MSW9-2	Int'Char Set	USA	USA, France, Germany, England, Denmark, Sweden, Italy, Spain, Japan, Norway, Denmark 2, Spain 2, Latin America, Korea, Croatia, China, Vietnam
MSW9-4	Multi-byte Char	Invalid	JIS(JPN), SJIS:CP932 (JPN), SJIS:X0213(JPN), GB18030(CHN), KS Hangul(KOR), EUC Hangul(KOR), BIG5(TWN), Invalid
MSW10-1	Print Density	100 %	70 %, 75 %, 80 %, 85 %, 90 %, 95 %, 100 %, 105 %, 110 %, 115 %, 120 %, 125 %, 130 %, 135 %, 140 %
MSW10-2	Print Speed	Level 9	Level 1, Level 2, Level 3, Level 4, Level 5, Level 6, Level 7, Level 8, Level 9
MSW10-3	ACK Timing	Before Busy	Before Busy, Same Period, After Busy
MSW10-4	Old Command	Invalid	Invalid, CBM1, CBM2
MSW10-5	Buzzer Event	Not by C.Open	All Event/Error, Not by C.Open, Not by C.Open/PE
MSW10-6	Buzzer Sound	Tone 2	Tone 1, Tone 2, Tone 3, Tone 4
MSW13-1	Security/Target	Low/All	Low/All, Mid/All, Mid/Paired only, Hi/All, Hi/ Paired only
MSW13-5	BT Device Scan	Discoverable	No Response, Discoverable
MSW13-6	Auto Reconnect	Valid	Invalid, Valid

Remarques:

*1: Si les données d'impression sont très denses, la tête d'impression est chaude, la transmission des données est lente, ou dans certaines autres conditions, le moteur et l'impression peuvent s'arrêter occasionnellement et cela peut causer des bandes blanches dans l'impression. Pour imprimer des données très denses, réglez MSW2-3 (Spool Print) sur ON pour réduire le problème de bandes, même si cela augmente le temps avant que l'impression commence.

Pour une interface série, augmentez la vitesse de transmission pour éviter que le moteur s'arrête.

*2: Les valeurs pour les commutateurs de mémoire MSW7-X sont uniquement en vigueur lorsque le commutateur DIP n° 1 est réglé sur OFF.

DEUTSCH
