QBoat Sunny development board - Serveur NAS QNAP - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Carte de développement QNAP QBoat Sunny, compatible avec Docker, processeur ARM Cortex-A53 quad-core, 2 Go de RAM, 16 Go de stockage eMMC, ports USB 3.0, HDMI, Ethernet Gigabit.
Utilisation	Idéal pour le développement d'applications IoT, déploiement de conteneurs, et projets de domotique.
Maintenance et réparation	Vérifier régulièrement les mises à jour du firmware, nettoyer les ports et les connecteurs, et utiliser des outils de diagnostic pour résoudre les problèmes.
Sécurité	Configurer des mots de passe forts, activer le pare-feu, et mettre à jour régulièrement les logiciels pour protéger contre les vulnérabilités.
Informations générales	Dimensions compactes, faible consommation d'énergie, supporte plusieurs systèmes d'exploitation, documentation complète disponible en ligne.

FOIRE AUX QUESTIONS - QBoat Sunny development board QNAP

Qu'est-ce que le QNAP QBoat Sunny ?

Le QNAP QBoat Sunny est une carte de développement conçue pour des projets IoT et de cloud computing, permettant aux développeurs de créer des applications innovantes.

Comment installer le système d'exploitation sur le QBoat Sunny ?

Vous pouvez installer le système d'exploitation en téléchargeant l'image appropriée depuis le site de QNAP et en utilisant un outil comme Etcher pour flasher l'image sur une carte microSD.

Quelle est la capacité de stockage maximale prise en charge par le QBoat Sunny ?

Le QBoat Sunny prend en charge une carte microSD jusqu'à 256 Go.

Le QBoat Sunny dispose-t-il de ports USB ?

Oui, le QBoat Sunny est équipé de plusieurs ports USB pour connecter des périphériques externes.

Comment connecter le QBoat Sunny à un réseau Wi-Fi ?

Pour connecter le QBoat Sunny à un réseau Wi-Fi, accédez aux paramètres réseau dans le système d'exploitation, puis sélectionnez votre réseau et entrez le mot de passe.

Que faire si le QBoat Sunny ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que le câble est en bon état. Si le problème persiste, essayez une autre source d'alimentation.

Comment mettre à jour le firmware du QBoat Sunny ?

Vous pouvez mettre à jour le firmware en téléchargeant la dernière version depuis le site de QNAP et en suivant les instructions fournies dans le guide de l'utilisateur.

Le QBoat Sunny prend-il en charge la programmation en Python ?

Oui, le QBoat Sunny prend en charge plusieurs langages de programmation, y compris Python, ce qui le rend idéal pour des projets IoT.

Puis-je utiliser le QBoat Sunny pour des projets de domotique ?

Oui, le QBoat Sunny est parfaitement adapté pour des projets de domotique grâce à ses capacités de connectivité et de traitement.

Comment résoudre des problèmes de connectivité avec le QBoat Sunny ?

Assurez-vous que votre réseau est opérationnel, vérifiez les paramètres de configuration réseau et redémarrez le QBoat Sunny si nécessaire.

Où puis-je trouver des ressources de développement pour le QBoat Sunny ?

Vous pouvez trouver des ressources de développement, y compris des guides et des exemples de code, sur le site officiel de QNAP et dans les forums de développeurs.

MODE D'EMPLOI QBoat Sunny development board QNAP

Guide de l'utilisateur

Table des matieres

1. Préface

A propos de ce Guide. 3
Audience 3
Conventions des documents 3

2. Présentation produit

A propos du QBoat Sunny 4
4
Contenu de la boite. 5
Composants 6

Carte système - Recto. 6
Carte système - Verso. 8
Base de dissipateur thermique. 8
Numérotation des SSD M.2 12

Configuration requise pour l'installation. 12
Configuration du QBoat. 13

3. Installation et configuration

Installation du matériel 14
Installation de SSD M.2 14
Installation des cartes d'extension M.2 17
Installation du kit de fixation murale. 19
Installation de QTS Lite 20

Installation de QTS Lite via Qfinder Pro. 21

Installation de QTS Lite à l'aide de clé de cloud. 22

Opérations de base

Bouton de marche/arrét 25
Bouton Reinitialiser 25

Voyants 26

5. Dépannage

Forcer Qfinder Pro ou myQNAPcloud à localiser le QBoat. 28
Remplacement des disques en panne 28
Récupération des disques sains逝és Involontairement 29
Assistance et autres ressources 29

6. Glossaire

Clé de cloud. 30
myQNAPcloud 30
Qfinder Pro. 30
QTS Lite. 30

7. Notifications

Garantie limitée 31
Clause de non-responsabilité 31
GNU Public License 31
Avis de la FCC. 39
Respect des normes CE. 39
SJ/T 11364-2006. 40

Avis BSMI 40

1. Préface

A propos de ce Guide

Ce guide fournit des informations sur le QNAP QBoat Sunny et des instructions étape par étape sur l'installation du matériel. Il fournit également des instructions sur les opérations de base et les informations relatives au dépannage.

Audience

Ce document est destiné aux responsables de l'Internet des objets (IoT). Ce guide suppose que l'utilisateur dispose de connaissances de base sur le stockage et les concepts de sauvegarde.

Conventions des documents

Symbole Description
	Les remarques fournissant les paramètres de configuration par défaut et des informations complémentaires.
	Les remarques importantes fournissant des informations sur les paramètres de configuration nécessaires et d'autres informations critiques.
	Les conseils formulent des recommendations ou des méthodes alternatives d'exécution d'une tâche ou de la configuration des paramètres.
	Les avertissements fournissant des informations qui - si elles sont ignorées - peuvent entraîner une perte potentielle, des blessures ou même la mort.

2. Présentation produit

Ce chapitre fournit des informations de base sur le NAS QNAP QBoat Sunny.

À propos du QBoat Sunny

Le QBoat Sunny est équipé d'un processeur quad-core 1,7 GHz Alpine AL-314 Annapurna Labs et de RAM DDR3L. Le QBoat Sunny fournit trois ports Gigabit Ethernet, deux emplacements SSD M.2, un emplacement d'extension M.2 et un ensemble complet de ports d'E/S. Fonctionnant sous QTS Lite, QBoat Sunny fonctionne comme un serveur d'applications et une passerelle IoT, permettant aux créateurs de créé leurs propres plateformes personalisées.

Spécifications matérielles

Important

La modification du matériel ou du logiciel de votre produit QNAP annule sa garantie.
QNAP décline toute responsabilité pour tout dommage ou perte de données causée par des modifications non autorisées et l'installation d'applications tierces non prises en charge.

Composant QBoat Sunny
N/P commande QBoat Sunny
Proesseur
Proesseur Proesseur quad-core Annapurna Labs Alpine AL-314 1,7 GHz
Mémoire
Modules mémoire pré-installés 2 Go de mémoire DDR3L (embarquée)
Stockage
Type de SSD M.2 2 x SATA 6 Gbits/s (clé M)
Facteur de forme SSD M.2 • 2280	• 2260
Réseau
Ports Ethernet Gigabit 3 x RJ45
Ports d'E/S externes et emplacements d'extension
Emplacement M.2 1 emplacement d'extension M.2 (clé A)
Ports USB 2 x USB 3.0
Audio • 1 sortie de ligne 3,5 mm	• 1 jacks microphone 3,5 mm
Interface
Port de maintenance 1 x 3,5 mm
Connecteur du ventilateur 1 x 4 broches	Remarque Un QBoat Sunny ne comprend pas de ventilateur système. Pour acheter des modules de ventilateur, allez à http://shop.qnap.com/index.php?route=product/product&id=190. Le QBoat peut également prendre en charge des modules de ventilateurs tiers à trois broches. Cependant, QNAP ne peut être tenu responsable des dommages qui pourrait survenir en raison de l'utilisation d'appareils non testés.
Port d'alimentation RTC 1 x 2 broches
Dimensions
Dimensions (H x L x P) 144,0 x 126	0 x 33,5 mm 5,67 x 4,96 x 1,32 in Remarque Les dimensions incluent la base du dissipateur thermique.
Poids net 1,05 kg (2,32 livres)	Remarque Le poids net inclut la base du dissipateur thermique.
Autres
Bloc d'alimentation 36W, 100-240 V	CA, 50/60Hz
Batterie RTC 1 pile au lithium 3V
Température de fonctionnement 0 à 35°C (32 à 95°F)	35°C (32 à 95°F)
Humidité relative • Humidité relative	sans condensation : 5 à 95% • WBGT : 27°C (80,6°F)

Remarque

Les specifications du modele sont susceptibles d'être modifiées sans préavis. Pour connaître les dernières specifications, allez à https://www.qnap.com.

Contenu de la boîte

Élément Quantité
QBoat Sunny avec base de dissipateur thermique 1
Câble d'alimentation 1
Câble Ethernet 1 x gigabit RJ45
Adaptateur secteur	1
Vis pour SSD M.2	• 3 vis montantes • 3 x vis à tête plate
Dissipateurs thermiques pour SSD M.2	2
Kit de montage mural • 2 supports de fixation murale	• 4 vis M3
Guide d'installation rapide (QIG) 1

Composants

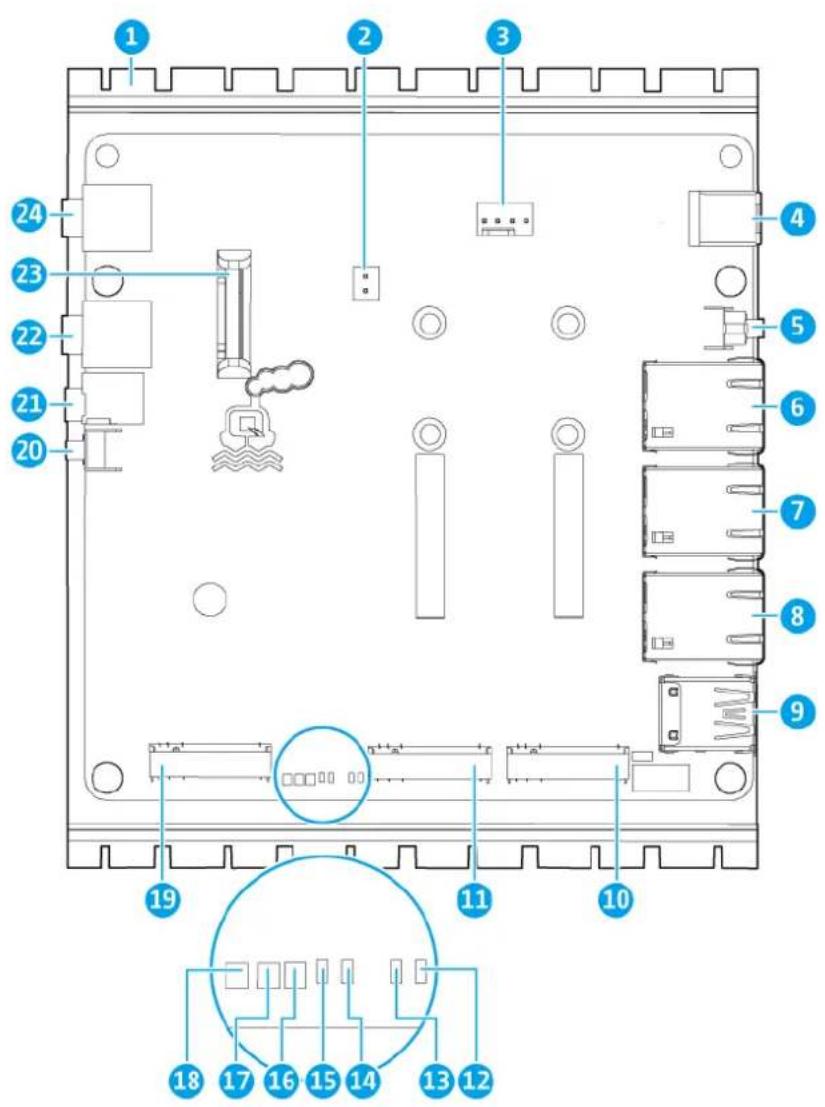

Carte système - Recto

Non.	Composant Non.	Composant
1	Base de dissipateur thermique 13 LED définie par l'	utilisateur 1

Non.	ComposantNon.Composant
2 Port	d'alimentation RTC 14 LED Bluetooth		Remarque Un QBoat Sunny ne comprend pas de module Bluetooth.
3 Connecteur du ventilateur 15 LED LAN sans fil			Remarque Un QBoat Sunny ne comprend pas de module LAN sans fil.
4 Port	d'alimentation 12V 16 LED SSD M.2 2
5 Bouton d'alimentation 17 LED SSD M.2 1
6 Port	Ethernet Gigabit 1 18 Voyant État
7 Port	Ethernet Gigabit 2 19 Emplacement d'extension M.2
8 Port	Ethernet Gigabit 3 20 Bouton Réinitialiser
9 Ports	USB 3.0 1 et 2 21 Port de maintenance
10 Emplacement SSD M.2 2 22 Prise casque 3,5 mm
11 Emplacement SSD M.2 1 23 Batterie RTC
12 LED définie par l'utilisateur 2 24 Jack microphone	3,5 mm

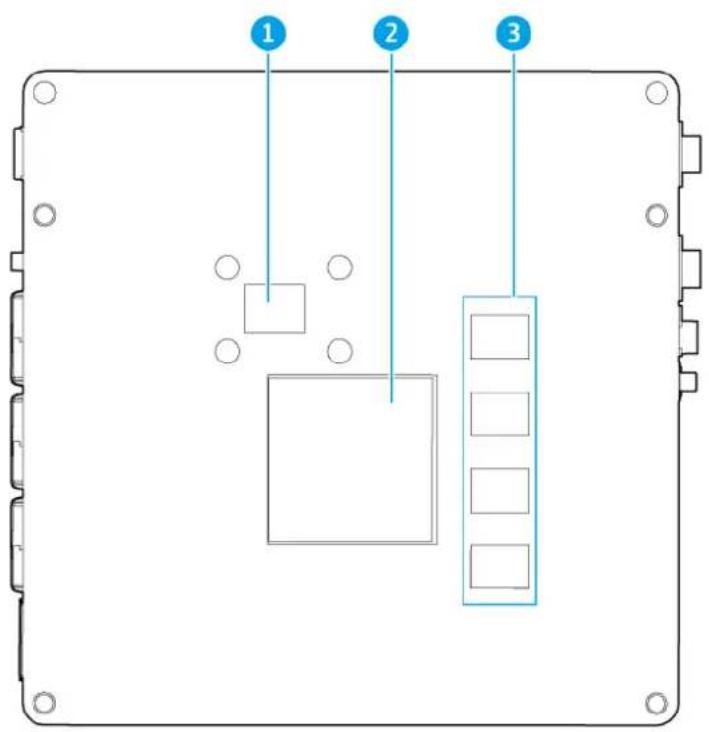

Carte système - Verso

Non.	Composant Non. Composant
1 512	Mo de mémoire NAND flash 3 Mémoire DDR3L
2 Processeur AL-314 d'Annapurna Labs --

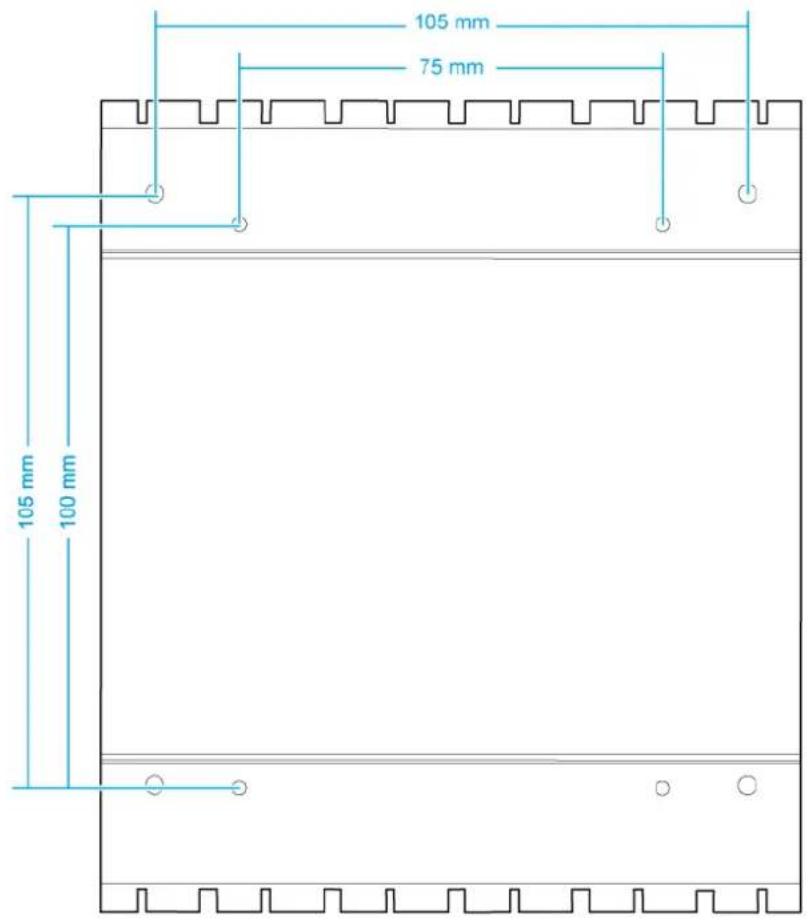

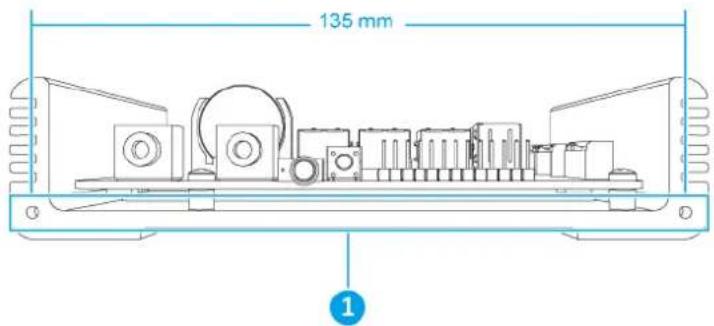

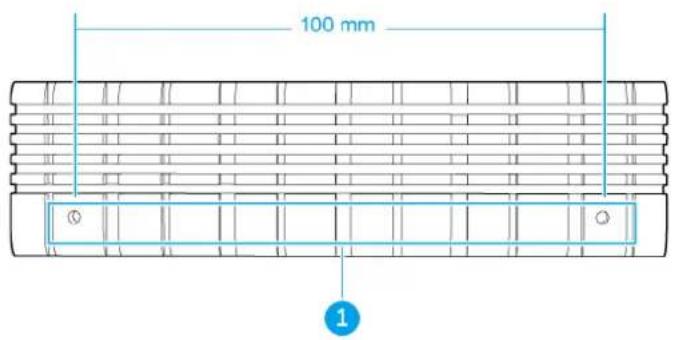

Base de dissipateur thermique

Les trous de vis sur la base du dissipateur thermique vous permettent de fixer le QBoat à différentes surfaces ou de le connecter à d'autres apparèils.

Important

Vérifiez les informations suivantes :

• Vous pouvez attacher et connecter le QBoat en toute sécurité aux surfaces et apparèils sélectionnés.
• Les surfaces peuvent supporter le poids du QBoat.
• Les tailles et positions des trous de vis sur les appareils correspondent aux trous de vis sur la base du dissipateur thermique.

Non.ComposantNon.Composant
1 Trous de vis M4 2 Trous de vis M3

Non.	ComposantNon.Composant
1 Trous de vis M3 --

Non.ComposantNon.Composant
1 Trous de vis M3 --

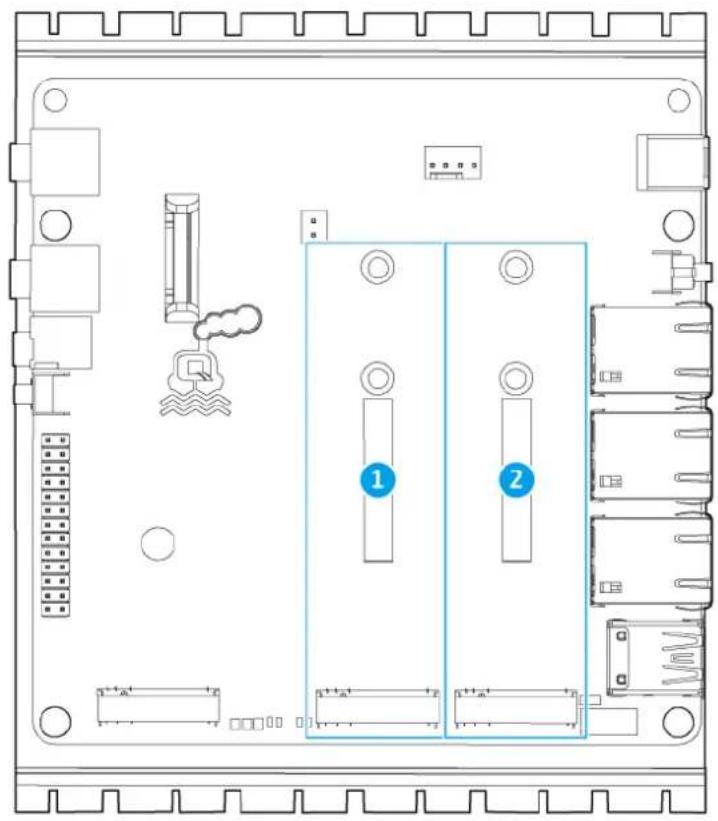

Numérorotation des SSD M.2

Configuration requise pour l'installation

Catégorie Élément
Environnement • Température amb	ante : 0 à 35°C (32 à 95°F)
	• Humidité relative sans condensation : 5 à 95%
	• WBGT : 27°C (80,6°F)
	• Surface plane, anti-statique sans exposition directe au soleil, les liquides et les produits chimiques
Matériel et pérophériques • Disques	de stockagePour plus de détails sur les disques compatibles, consultez https://www.qnap.com/compatibility/.Câble réseauVentilateur système 12 V CC
Outils • Tournevis Phillips n°1 ou 2	• Bracelet anti-statique

Configuration du QBoat

1. Placez le QBoat dans un environnement qui répond aux exigences définies. Pour plus de détails, voir Configuration requise pour l'installation.
2. Installez un ventilateur système. Un QBoat ne comprend pas de ventilateur système. Pour acheter des modules de ventilateur, allez à http://shop.qnap.com/index.php?route=product/product&product_id=190.
   3.Installez les disques. Pour plus de détails, voir Installation de SSD M.2.
3. Branchez le cordon d'alimentation et tous les câbles applicables.
4. Mettez le QBoat sous tension.
5. Installez QTS Lite. Pour plus de détails, voir Installation de QTS Lite.
6. Connectez-vous à QTS Lite.

3. Installation et configuration

Ce chapitre fournit les étapes de configuration spécifique sur l'installation du matériel et du firmware.

Installation du matériel

Cette section fournit des informations sur l'installation de disques, de cartes d'extension et de kits de fixation murale.

Installation de SSD M.2

Avertissement

• Seul un personnel qualifié doit effectuer les étapes suivantes. Le non-respect des instructions peut entraîner des blessures graves, voir mortelles.
• Respectez les procédures relatives aux décharges electrostatiques (ESD) pour éviter d'endommager les composants.

Important

• Les emplacements SSD M.2 sur le QBoat prennet en charge les SSD M.2 avec les touches M ou B + M. Assurez-vous que les SSD M.2 que vous installez sont du bon type.

• QNAP recommende d'installer des dissipateurs thermiques sur les contrôleurs SSD M. 2 pour améliorer l'efficacité du refroidissement et garantir des performances constantes.

• Mettez le QBoat hors tension.

• Debranchez le cordon d'alimentation de la prise electrique.
• Debranchez tous les cables et accessoires externes.

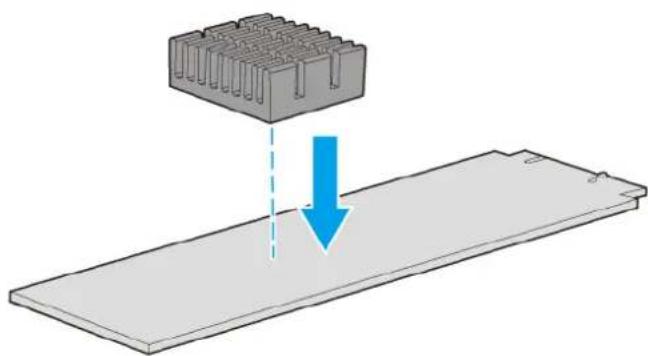

• Installez un dissipateur thermique sur le contrôle du SSD M.2.

a. Localisez le contrôleur sur le SSD M.2.

Remarque

L'emplacement du contrôle varie en fonction du modele et du fabricant du SSD M.2.

Pour plus de détails, reportez-vous à la documentation ou contactez le fabricant.

b.Decollez le film protecteur du dissipateur thermique.

c.Installez le dissipateur thermique sur le contrôleur.

5.Installez le SSD M.2

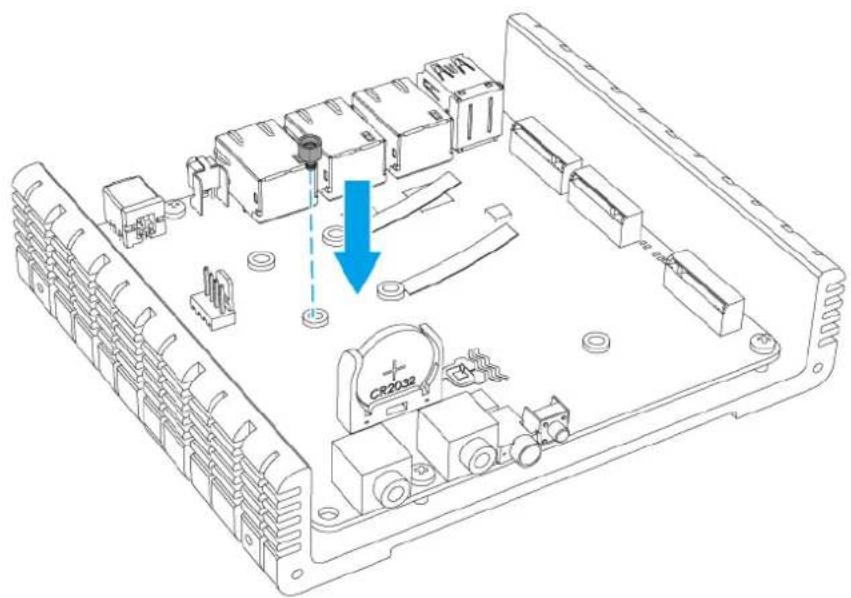

a.Fixez la vis montante à l'emplacement approprié en fonction de la taille du SSD M.2.

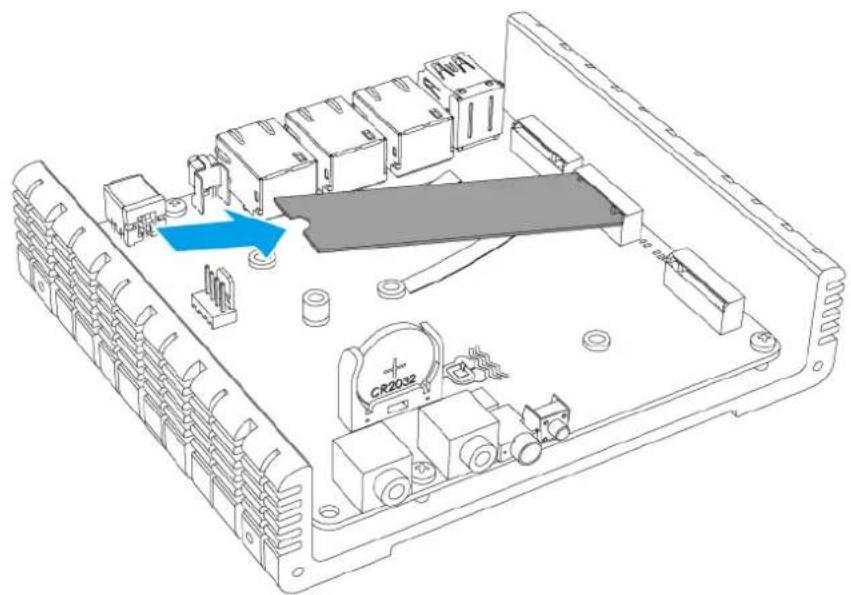

b. Insérez le SSD M.2 dans la fente.

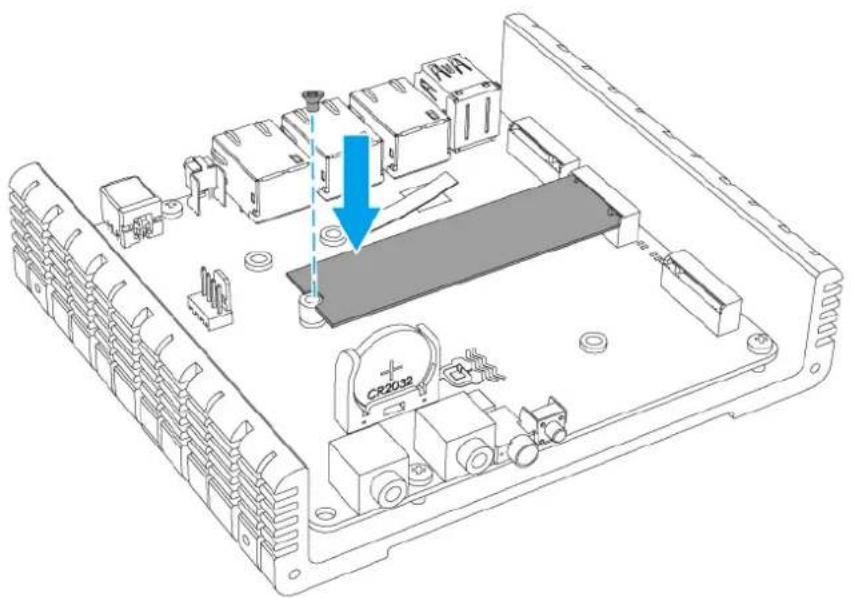

c.Fixez la vis a tete plate sur la vis montante.

1. Branchez tous les cables et accessoires externes.
2. Branchez le cordon d'alimentation à la prise électrique.
3. Mettez le QBoat sous tension.

Installation des cartes d'extension M.2

Avertissement

• Seul un personnel qualifié doit effectuer les étapes suivantes. Le non-respect des instructions peut entraîner des blessures graves, voir mortelles.
• Respectez les procédures relatives aux décharges electrostatiques (ESD) pour éviter d'endommager les composants.

Important

L'emplacement d'extension M.2 sur le QBoat prend en charge les cartes d'extension M.2 avec les touches A ou A + E. Assurez-vous que la carte d'extension M.2 que vous installez est du bon type.

1. Mettez le QBoat hors tension.
2. Debranchez le cordon d'alimentation de la prise electrique.
3. Debranchez tous les cables et accessoires externes.
4. Installes la carte d'extension M.2.

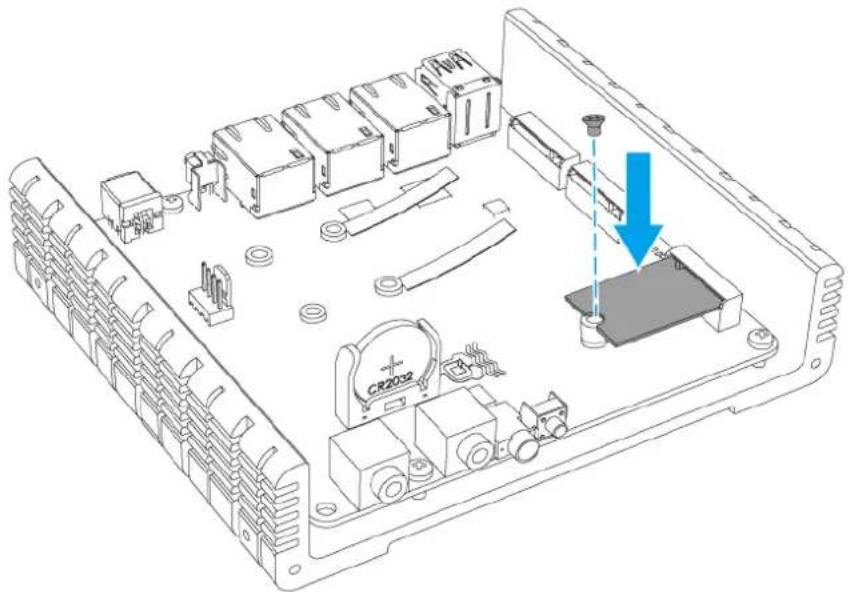

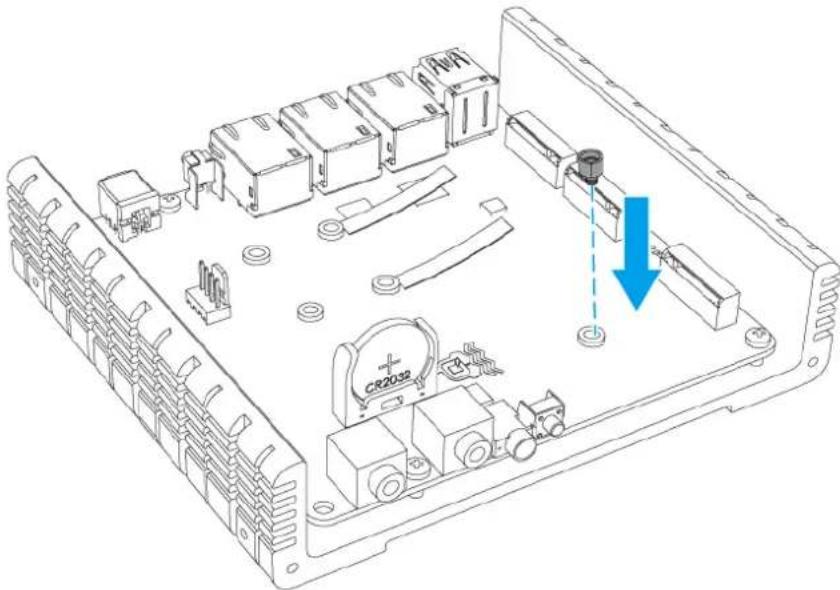

a. Fixez la vis montante.

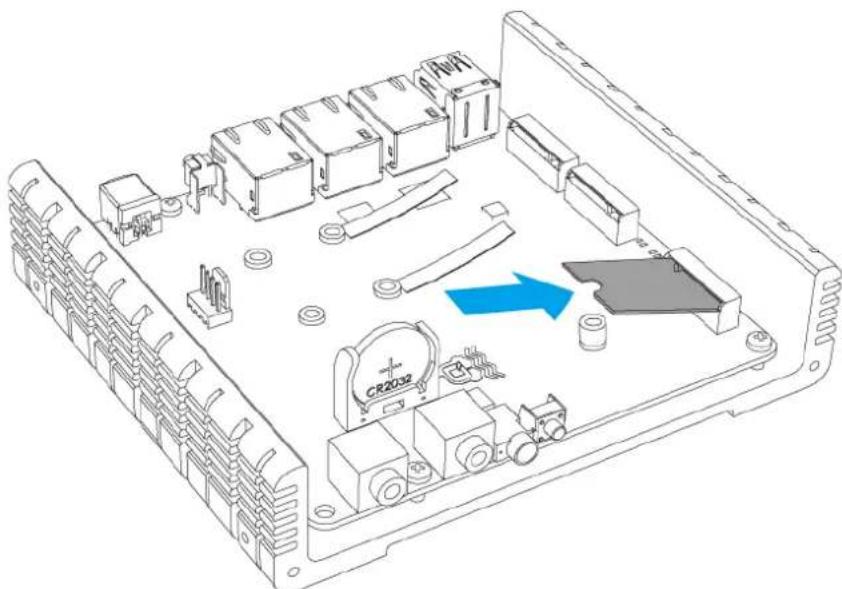

b. Insérez la carte d'extension M.2 dans l'emplacement.
c.Fixez la vis a tete plate sur la vis montante.

1. Branchez tous les câbles et accessoires externes.
2. Branchez le cordon d'alimentation à la prise électrique.
3. Mettez le QBoat sous tension.

Installation du kit de fixation murale

Le kit de fixation murale vous permet de fixer le QBoat à un mur.

Avertissement

• Seul un personnel qualifié doit effectuer les étapes suivantes. Le non-respect des instructions peut entraîner des blessures graves, voir mortelles.

• Respectez les procédures relatives aux décharges electrostatiques (ESD) pour éviter d'endommager les composants.

• Mettez le QBoat hors tension.

• Debranchez le cordon d'alimentation de la prise electrique.
• Debranchez tous les cables et accessoires externes.

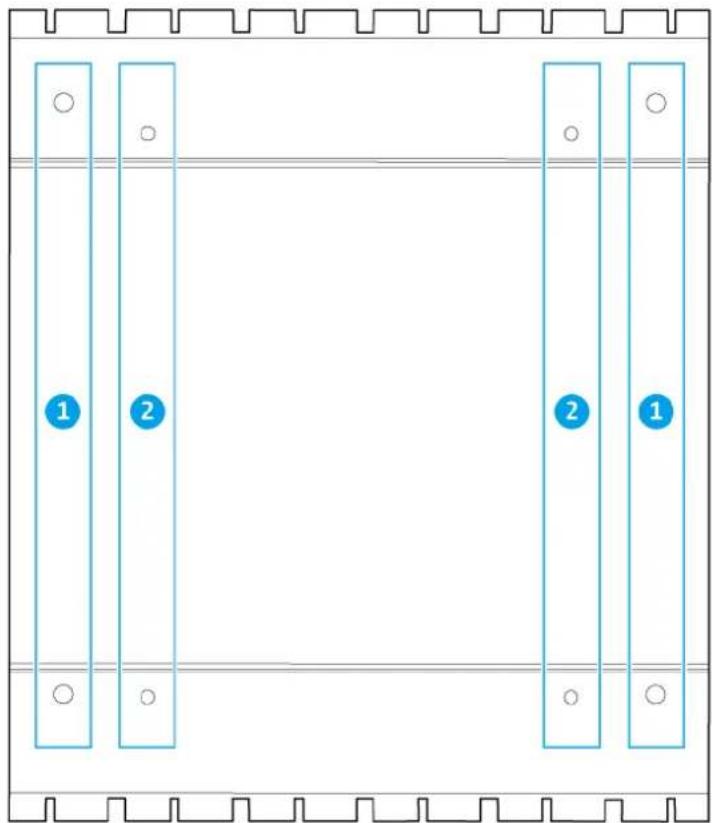

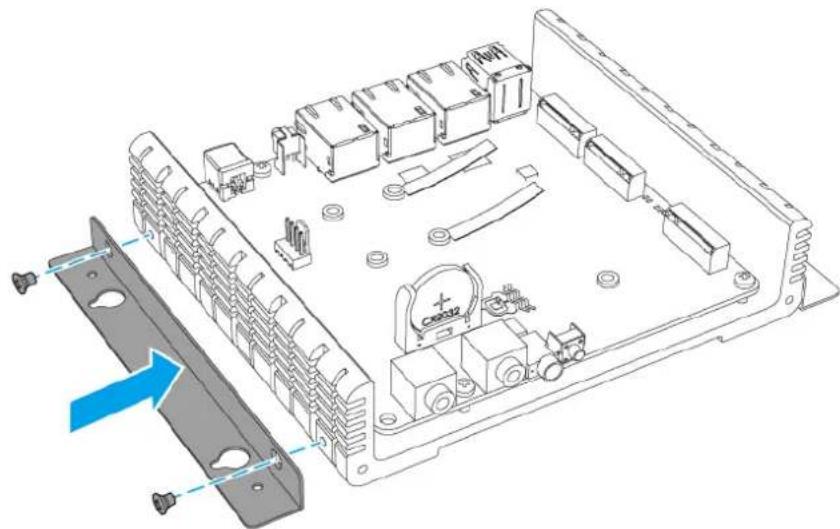

• Alignez les deux plus grands trous de vis d'un support mural sur les trous d'un cote de la base du dissipateur thermique.
• Fixez les vis pour fixer le support de fixation murale à la base du dissipateur thermique.

1. Installez l'autre support sur le cote opposé de la base du dissipateur thermique.
2. Fixez le QBoat à un mur en utilisant les ouvertures et les trous de vis sur les supports.
3. Branchez tous les câbles et accessoires externes.
4. Branchez le cordon d'alimentation à la prise électrique.
5. Mettez le QBoat sous tension.

Installation de QTS Lite

Le QBoat utilise le système d'exploitation de QNAP QTS Lite. Vous pouvez installer QTS Lite par l'une des méthodes suivantes.

Méthode Description Configuration requise
Installation de QfinderPro (recommdé)	Si le QBoat est connecté à votre réseau local, vous pouvez effectuer les opérations suivantes : • Localisé les QBoat à l'aide Qfinder Pro. • Suivez les étapes de l'Assistant Guide d'installation intelligente. Pour plus de détails, voir Installation de QTS Lite via Qfinder Pro.
Méthode Description Configuration requise
Installation cloud Si le QBoat est connecté à Internet, vous pouvez effectuer les opérations suivantes :· Scannez le code QR sur le guide d'installation rapide.· Spécifiez la clé du cloud.· Connectez-vous à votre compte myQNAPcloud.· Suivez les étapes de l'Assistant Guide d'installation intelligente.Pour plus de détails, voir Installation de QTS Lite à l'aide de clé de cloud.	· Ordinateur ou apparéil mobile· Câble réseau· Compte myQNAPcloud· Clé de cloud

Installation de QTS Lite via Qfinder Pro

Avertissement

L'installation de QTS efface toutes les données des disques. Sauvegardez vos données avant de poursuivre.

1. Mettez le QBoat sous tension.
2. Connectez le QBoat à votre réseau local.
3. Executez Qfinder Pro sur un ordinateur qui est connecté au même réseau local. Pour télécharger Qfinder Pro, allez à l'adresse https://www.qnap.com/utilities.
4. Localisez le QBoat dans la liste et puis double-cliquez sur son nom ou adresse IP. Le Guide d'installation intelligente s'ouvre dans le navigateur web par défaut.
5. Choisissez Lancer le guide d'installation intelligent.

6. Fournissez les informations suivantes :

7. Nom du NAS : Indiquez un nom de 1 à 14 caractères. Le nom accepte les lettres (A à Z, a à z), les chiffres (0 à 9), et les traits d'union (-), mais ne peut se terminer par un trait d'union.

8. Mot de passer : Indiquez un mot de passer d'administrateur de 1 à 64 caractères. Le mot de passer prend en charge tous les caractères ASCII.

9. Cliquez sur Suivant.

10. Spécifiez le fuseau hora, la date et l'heure.

Conseil

QNAP recommende de se connecter à un serveur NTP pour s'assurer que la norme du QBoat est bien le temps universal coordonné (UTC).

1. Cliquez sur Suivant.
2. Sélectionnez Obtenir une adresse IP automatique (DHCP).

3. Cliquez sur Suivant.

4. Sélectionnez les types d'appareils que vous utiliserez pour acceder à des dossiers partagés sur le QBoat.

5. Cliquez sur Suivant.
6. Configurez les paramètres de disque.

a. Sélectionnez les disques que vous souhaitez utiliser pour créé un groupe RAID.
b. Facultatif : Sélectionnez un type de RAID. Le Guide d'installation intelligente Sélectionne automatiquement le type de RAID optimal en fonction du nombre de disques sélectionnés.
c. Facultatif : Sélectionnez Volume de disque chiffré et Analyse des blocs défecteurs .

1. Cliquez sur Suivant.
2. Vérifiez les paramètres.
3. Cliquez sur Appliquer.

Un message de confirmation apparait.

Avertissement

Confirmer supprime toutes les données sur le disque avant d'installer QTS.

1. Cliquez sur Confirmer.

QTS Lite est installé.

Installation de QTS Lite à l'aide de clé de cloud

Avertissement

L'installation de QTS efface toutes les données des disques. Sauvegardez vos données avant de poursuivre.

1. Mettez le QBoat sous tension.
2. Connectez le QBoat à Internet.

3. Accédez à la page d'installation Cloud QNAP en utilisant l'une des méthodes suivantes :

4. Sur votre ordinateur, accededez à http://install.qnap.com/.

5. Scannez le code QR sur le guide d'installation rapide en utilisant un apparéil mobile.

La page web répertorie tous les NAS QNAP non initiaisés sur le réseau local.

1. Localisez votre NAS dans la liste, puis cliquez sur Initialiser.

Conseil

Si vous QBoat n'est pas repertorié, suivez les instructions sur la page web pour spécifique la clé de cloud sur le Guide d'installation rapide.

L'assistant L'assistant

1. Créez un compte ou connectez-vous à myQNAPcloud.

Important

Voudece revenir sur cette page pour terminer l'installation après avoir creed un compte.

1. Spécifiez le nom d'appareil myQNAPcloud pour le QBoat.

Le nom d'appareil myQNAPcloud est utilisé lors de l'accès à distance au QBoat.

1. Facultatif : Sélectionnez CloudLink.

CloudLink you permit d'acceder à distance au QBoat sans avoir à configurer la redirection de port sur voiture routeur. Vous pouvez acceder à distance au QBoat en vous connectant à QTS Lite ou en utilisant des applications mobiles.

Voupuez égarlement activer CloudLink en installant l'application CloudLink sur QTS Lite.

1. Cliquez sur Suivant.

Le Guide d'installation intelligente s'ouvre dans le navigateur web par défaut.

1. Choisissez Lancer le guide d'installation intelligent.

2. Fournissez les informations suivantes :

3. Nom du NAS : Indiquez un nom de 1 à 14 caractères. Le nom accepte les lettres (A à Z, a à z), les chiffres (0 à 9), et les traits d'union (-), mais ne peut se terminer par un trait d'union.

4. Mot de passer : Indiquez un mot de passer d administrateur de 1 à 64 caractères. Le mot de passer prend en charge tous les caractères ASCII.

5. Cliquez sur Suivant.

6. Spécificiez le fuseau horsaire, la date et l'heure.

Conseil

QNAP recommende de se connecter à un serveur NTP pour s'assurer que la norme du QBoat est bien le temps universal coordonné (UTC).

1. Cliquez sur Suivant.
2. Sélectionnez Obtenir une adresse IP automatique (DHCP).
3. Cliquez sur Suivant.
4. Sélectionnez les types d'appareils que vous utiliserez pour acceder à des dossiers partagés sur le QBoat.
5. Cliques sur Suivant.
6. Configurez les paramètres de disque.

a. Sélectionnéz les disques que vous souhaitez utiliser pour créé un groupe RAID.
b. Facultatif : Sélectionnez un type de RAID. Le Guide d'installation intelligente sélectionne automatiquement le type de RAID optimal en fonction du nombre de disques sélectionnés.
c. Facultatif : Sélectionnez Volume de disque chiffré et Analyse des blocs défecteurs .

1. Cliquez sur Suivant.
2. Vérifiez les paramètres.
3. Cliquez sur Appliquer.

Un message de confirmation apparait.

Avertissement

Confirmer supprime toutes les données sur le disque avant d'installer QTS.

22.Cliquez sur Confirmer. QTS Lite est instalé.

4. Opérations de base

Ce chapitre déscrit les opérations de base du QBoat.

Bouton de marche/arrêt

Opération Action utiliser Résultat
Mise sous tension Appuyez une fois sur le bouton. Le QBoat s'allume.
Mise hors tension Maintenez enforcé le bouton pendant 1,5 seconde.		Le QBoat s'éteint.
Forcer la mise horst tension Maintênez enforcé le bouton pendant 5 seconde.		Le QBoat se met hors tension. Important Utilisez cette méthode uniquement lorsque le QBoat ne répond pas.

Bouton Réinitialiser

Opération Action	utilisateur Résultat
Réinitialisation basique du système	Maintenez,enforcé le bouton pendant 3 seconde.	Les paramètres suivants seront restaurés aux régles originaux : •Mot de passer d'administrateur système:admin •Configuration TCP/IP : •Obtenir les paramètres d'adresse IP automatiquement via DHCP •Désactiver les Jumbo Frames. •Si le partage des ports est activé (sur modèles multi-LAN uniquement),le mode de partage des ports revienda sur « Sauvegarde active (basculment) ». •Port système:8080 (port de service du système) •Niveau de sécurité:Faible (Autoriser toutes les connexions) •VLAN:désactivé
Réinitialisation avancé du système	Maintenez,enforcé le bouton pendant 15 seconde.	Les régles d'usine par défaut sont restaurés. •Pour récapérer les anciennes données après une réinitialisation avancée du système,recréez la structure de dossiers précédente sur le QBoat.

Voyants

Les voyants indiquent l'etat du système et des informations connexes lorsque le QBoat est sous tension. Les informations suivantes relatives aux voyageants ne concernent que les disques correctement installés, lorsque le QBoat est connecté au réseau.

Pour plus de détails sur l'emplacement des voyants, voir Composants.

LED Couleur LED Statut Description
Statut Deux coulleurs (rouge et vert)	Clignote alternatively en vert et en rouge toutes les 0,5 seconde	• Un disque dur du QBoat est en cours de formatage. • Le QBoat est en cours d'initialisation. • Le système d'exploitation est en cours de mise à jour. • Une reconstruction RAID est en cours. • Expansion de la capacité RAID en ligne en cours. • Migration de niveau RAID en ligne en cours.
	Vert Le QBoat est prét.
	Clignote en vert 2 fois par seconde	• Le QBoat n'est pas configuré. • Un disque dur du QBoat n'est pas formaté.
	Rouge • Le disque n'est pas valide. • Un volume de disque a atteint sa capacitéemaxile. • Un volume de disque est sur le point d'atteindre sa capacitéemaxile. • Une erreur est survenue lors de l'accès (lecture / écriture) aux données. • Un secteur défectueux a été détecté sur un disque. • (Erreur d'autotest du matériel)
	Clignote en rouge 2 fois par seconde	Le QBoat est en mode dégradé (un disque en panne dans une configuration RAID 1).
	Déactivé Tous les disques sont en mode veille.

LED Couleur LED Statut Description
Gigabit LAN	Deux couleurs (rouge et vert)	Gauche vert Le port Ethernet est connecté à un réseau 1 gigabit.
		Gauche orange Le port Ethernet est connecté à un réseau 100 megabits.
		Gauche éteint Le QBoat n'est pas connecté au réseau.
		Droit vert Le port Ethernet est connecté à un réseau.
		Droit clignote en vert Le QBoat est en cours d'accès via ce port Ethernet.
		Droit éteint Le port Ethernet n'est pas connecté à un réseau.
Disque SSD	Deux couleurs (vert et rouge)	Vert Le disque est prét.
		Clignote en vert Le disque est en cours d'accès.
		Rouge Le disque a rencontré une erreur.
		Clignote en rouge 5 fois par seconde	Le disque en train d'être situé dans le système d'exploitation.
		Déactivé Aucun disque n'est détecté.
LAN sans fil	Vert En fonction du module	Cet indicateur recoit le signal de la carte d'extension M.2.
Bluetooth	Vert En fonction du module	Cet indicateur recoit le signal de la carte d'extension M.2.
Défini par l'utilisateur	Vert Défini par l'utilisateur Le comportement de cet indicateur est défini par les utilisateurs de QBoat.

5. Dépannage

Ce chapitre déscrit les opérations de dépannage de base.

Forcer Qfinder Pro ou myQNAPcloud à localiser le QBoat

Si Qfinder Pro ou myQNAPCloud sont incapables de localiser le QBoat lors de l'installation de QTS, les disques ou les données peuvent être défectueux.

Avertissement
Seul un personnel qualifié doit effectuer les étapes suivantes. Le non-respect des instructions peut entraîner des blessures graves, voir mortelles.

1. Mettez le QBoat hors tension.
2. Retirez tous les disques.
3. Mettez le QBoat sous tension.
4. Localisez les QBoat à l'aide Qfinder Pro ou myQNAPCloud.
5. Réinsérez les SSD M.2 dans les emplacements de disque.

Avertissement

• Assurez-vous que les SSD M.2 et autres composants ne touchent pas les parties voisines. Des contacts défectueux peuvent provoquer des courts-circuits et endommager les SSD M. 2 et le QBoat.
• Ne touche pas le bloc d'alimentation. Toucher le bloc d'alimentation peut provoquer un choc électrique.

• Les disques et la base du dissipateur thermique peuvent être chauds au toucher lorsque le QBoat est en marche.

• Poursuivez avec l'installation de QTS Lite.

Remplacement des disques en panne

Le QBoat prend en charge le remplacement des disques dans les situations suivantes :

• RAID 1: Un disque membre tombe en panne

Avertissement

• Seul un personnel qualifié doit effectuer les étapes suivantes. Le non-respect des instructions peut entraîner des blessures graves, voir mortelles.

• Respectez les procédures relatives aux décharges electrostatiques (ESD) pour éviter d'endommager les composants.

• Connectez-vous à QTS Lite.

• Allez dans Menu principal > Gestionnaire de stockage > Stockage > Disques.

• Localisez le disque défectueux.

• Préparez un nouveau disque dur avec une capacité identique ou supérieure au disque dur社会发展 en panne.

• Mettez le QBoat hors tension.
• Enlevez le disque dur en panne de la baie de disque.
• Insérez le nouveau disque dur dans l'emplacement du disque.
• Mettez le QBoat sous tension.
• Connectez-vous à QTS Lite.
• Allez dans Menu principal > Gestionnaire de stockage > Espace de stockage.
• Localisez le volume qui contient le nouveau disque, puis vérifie que l'etat indique Reconstruction.

Récupération des disques sains逝és Involontairement

Le QBoat prend en charge la technologie de récapération RAID exclusive en vue de récapérer les volumes de disques RAID déconnectés ou retrés involontairement. Les utilisateurs peuvent restaurer un volume RAID eu mode dégradé, ou un RAID 0 inactif en normal.

Volume disque Prise en charge de la Récupération de RAID	Nombre maximal de disques逝urs
Unique Non S/O
RAID 0 Oui 1
RAID 1 Oui 1

Assistance et autres ressources

QNAP fournit les ressources suivantes :

Ressources URL
Documentation http://docs.qnap.com
Service d'assistance http://helpdesk.qnap.com
Télécharges http://download.qnap.com
Forum de la communauté http://forum.qnap.com

6. Glossaire

Clé de cloud

Code à 8 chiffres unique assigné à chaque QBoat

myQNAPcloud

Fournit divers services d'accès à distance tels que DDNS et CloudLink

Qfinder Pro

Vous permet de trouver et acceder aux NAS et QBoat QNAP presents sur votre réseau local

QTS Lite

Système d'exploitation QNAP pour QBoat

7. Notifications

Ce chapitre fournit des informations sur la garantie, la non-responsabilité, les licences et les règlements féderaux.

Garantie limitée

QNAP propose a service de garantie limitée sur ses produits. Voitre produit matériel de marque QNAP est garantie contre les defauts de matieres et de fabrication pour une période d'un (1) an ou plus a partir de la date figurant sur la facture. ("Période de garantie"). Veuillez examiner vos droits légaux sur www.qnap.com/warranty., Ces derniers peuvent etre modifiés de temps a autre par QNAP a sa discrétion.

Clause de non-responsabilité

Les informations containues dans ce document sont fournies en rapport aux produits de QNAP Systems, Inc. "QNAP" Aucune licence, expresses ou implicite, par estoppel ou autrement, à tout droit de propriété intellectuelle n'est accordée par ce document. Sous réserve des dispositions dans les termes et conditions de QNAP de vente pour ces produits, QNAP décline toute responsabilité, et QNAP décline toute garantie expresse ou implicite, relative à la vente et/ou l'utilisation de produits QNAP y compris la responsabilité ou garantie concernant l'utilisation de produits QNAP y compris la responsabilité ou garantie concernant l'adéquation d'une application en particulier, qualité marchande ou contrefraction de brevet, droit d'auteur ou tout autre droit de propriété intellectuelle.

Les produits QNAP ne sont pas destinés à être utilisés dans le domaine Médical, sauver des vies,maintenir la vie, systèmes de contrôle critiques ou de sécurité, ou dans des programmes d'installations nucleaires.

Eneldom cas, la responsabilité de QNAP ne sera supérieure au prix payé pour le produit de dommages directs, indirects, spéciaux, accessoires ou consécutifs resultant de l'utilisation du produit, de son logiciel d'accompagnement ou de sa documentation. QNAP ne fait aucune garantie ni représentation, Implicite ou statutaire, à l'égard de ses produits ou du contenu ou de l'utilisation de cette documentation et de tous les logiciels qui l'accompagnent et décline expressément sa qualité, ses performances, sa qualité marchande ou son aptitude à un usage particulier. QNAP se réserve également le droit d'editor ou demettre à jour les produits, le logiciel ou la documentation sans être tenu d'avertir un individu ou une entité que ce soit.

Nous vous recommendons de sauvégarder souvent votre système pour éviter de perdre des données. QNAP décline toute responsabilité de toutes sortes pour la perte de données ou la restauration des données.

Si vous retournez l'un des composants du paquet de produits QNAP tels que le NAS (Network Attached Storage) en vue d'obtenir un remboursement ou un entretien, assurez-vous qu'ils sont soigneusement emballés pour l'expédition. Toute forme de dommages dus à un emballage inapproprié ne sera pas indemnisé.

Les caractéristiques, les fonctions et les specifications du produit sont susceptibles d'être modifiées sans préavis. Les informations de la présente sont susceptibles d'être modifiées sans préavis.

Notez par ailleurs que les symboles et ^TM ne sont pas utilisés dans le texte.

GNU Public License

Cet appeareil est conforme à la section 15 du règlement de la FCC. L'utilisation est

soumise aux deux conditions suivantes :

1. Cet apparéil ne doit pas causeur d'interférences dangereuses.
2. Cet appeareil doit pouvoir accepter toutes les interférences reçues, y compris les interférences risquant d'engendrer un fonctionnement indésirable.

Remarque

cet apparéil a été testé et déclaré conforme aux limites définies pour les apparèils numériques de Classe A suivant l'article 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l' apparéil est utilisé dans un environnement commercial. Cet apparéil produit, utilise et peut émettre une energia haute fréquence et provoquer des interférences nuisibles pour les communications radio s'il n'est pas installé et utilisé conformément aux instructions d'utilisation. L'utilisation de cet apparéil dans un environnement résidentiel est susceptible de causeurs des interférences nuisibles et, le cas échéant, il sera la responsabilité de l'utilisateur de prendre des mesures adéquates pour éliminer ces interférences.

Important

toute modification apportee à cet apparéil qui n'est pas approuvée par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilateur par la FCC d'utiliser cet apparéil.

Respect des normes CE

Ce NAS QNAP est conforme aux normes de conformité CE de classe A.

SJ/T 11364-2006
