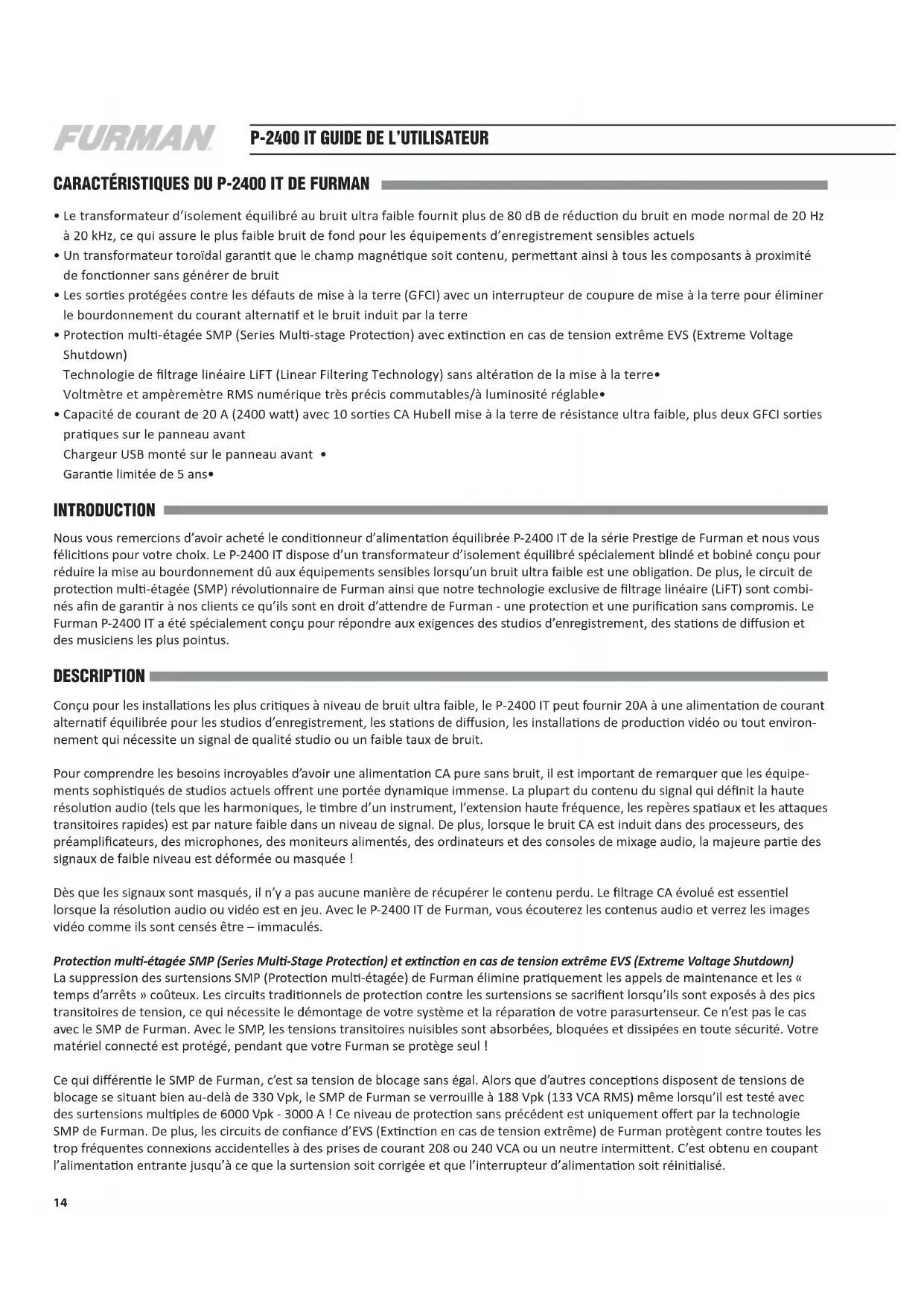

MODE D'EMPLOI P2400 IT Furman
- Le transformateur d'isolement équilibré au bruit ultra faible fournit plus de 80 dB de réduction du bruit en mode normal de 20 Hz à 20 kHz, ce qui assure le plus faible bruit de fond pour les équipements d'enregistrement sensibles actuels
- Un transformateur toroidal garantit que le champ magnétique soit contenu, permettant ainsi à tous les composants à proximé de fonctionner sans générer de bruit
- Les sorties protégées contre les défauts de mise à la terre (GFCI) avec un interrupteur de coupure de mise à la terre pour éliminer le bourdonnement du courant alternatif et le bruit induit par la terre
- Protection multi-étagée SMP (Series Multi-stage Protection) avec extinction en cas de tension extréme EVS (Extreme Voltage Shutdown)
Technologie de filtrage linéaire LiFT (Linear Filtering Technology) sans alteration de la mise à la terre
Voltmètre et ampèremètre RMS numérique très précis commutables/à luminosité réglable
- Capacité de courant de 20 A (2400 watt) avec 10 sorties CA Hubell mise à la terre de résistance ultra faible, plus deux GFCI sorties pratiques sur le panneau avant
Chargeur USB monté sur le panneau avant
Garantie limitée de 5 ans
INTRODUCTION
Nos you remercions d'avoir acheté le conditionneur d'alimentation equilibrée P-2400 IT de la série Prestige de Furman et nous you felicitions pour vaore choix.Le P-2400 IT dispose d'un transformateur d'isolement equilibre specialement blinde et bobinecou pour réduire la mise au bourdonnement du aux équipements sensibles lorsqu'un bruit ultra faible est une obligation.De plus,le circuit de protection multi-étagee (SMP) revolutionnaire de Furman als qunotre technologie exclusive de filtrage lineaire (LiFT) sont combinnes afin de garantir a nos clients ce quils sont en droit d'attendre de Furman - une protection et une purification sans compromis. Le Furman P-2400 IT a eted specialement concu pour repondre aux exigences des studios d'enregistrement, des stations de diffusion et des musiciens les plus pointus.
DESCRIPTION
Conqu pour les installations les plus critiques à niveau de bruit ultra faible, le P-2400 IT peut fournir 20A à une alimentation de courant alternatif équilibrée pour les studios d'enregistrement, les stations de diffusion, les installations de production video ou tout environnement qui nécessite un signal de qualité studio ou un faible taux de bruit.
Pour comprendre les besoin incroyables d'avoir une alimentation CA pure sans bruit, il est important de remarquer que les équipements sophistiques de studios actuels offrent une portée dynamique immense. La plupart du contenu du signal qui définit la haute résolution audio (teils que les harmoniques, le timbre d'un instrument, l'extension haute fréquence, les repères spatiaux et les attaques transitoires rapides) est par nature faible dans un niveau de signal. De plus, lorsque le bruit CA est induit dans des proceseurs, des préamplificateurs, des microphones, des moniteurs alimentés, des ordinateurs et des consoles de mixage audio, la majeure partie des signaux de faible niveau est déformée ou masquée!
Dés que les signaux sont masqués, il n'y a pas aucune manière de récapérer le contenu perdu. Le filtrage CA évolué est essentiel lorsque la résolution audio ou video est en jeu. Avec le P-2400 IT de Furman, vous écoutez les contenus audio et verrez les images video comme ils sont censés être - immaculés.
Protection multi-étagée SMP (Series Multi-Stage Protection) et extinction en cas de tension extréme EVS (Extreme Voltage Shutdown)
La suppression des surtensions SMP (Protection multi-étagée) de Furman élimine pratiquement les appels de maintenance et les « temps d'arrêts » couâteux. Les circuits traditionnels de protection contre les surtensions seacrifiient lorsqu'ils sont exposés à des pics transitoires de tension, ce qui nécessite le démontage de votre système et la réparation de votre parasurtenseur. Ce n'est pas le cas avec le SMP de Furman. Avec le SMP, les tensions transitoires nuisibles sont absorbées, bloquées et dissipées en toute sécurité. Notre matériel connecté est protégé,pendant que votre Furman se protège seul!
Ce qui différentie le SMP de Furman, c'est sa tension de blocage sans égal. Alors que d'autres conceptions disposent de tensions de blocage se situant bien au-delà de 330 Vpk, le SMP de Furman se verrouille à 188 Vpk (133 VCA RMS) même lorsqu'il est testé avec des surtensions multiples de 6000 Vpk - 3000 A! Ce niveau de protection sans précédent est uniquement offert par la technologie SMP de Furman. De plus, les circuits de confiance d'EVS (Extinction en cas de tension extrême) de Furman protégent contre toutes les trop féquentes connexions accidentelles à des prises de courant 208 ou 240 VCA ou un neutre intermittent. C'est obtenu en coupant l'alimentation entrante jusqu'à ce que la surtension soit corrugée et que l'interrupteur d'alimentation soit réinitialisé.
LiFT (Technologie de filtrage linéaire)
Malheureusement, les conditionneurs/filtres CA ont ete concus pour des conditions irréalistes de laboratoire. Les technologies précédentes, qu'il s'agisse de filtres multipolaires ou conventionnels en mode série pouvaient en effet nuire aux performances du son et de l'image plus qu'elles ne les aidaient à cause du pic résonnant de leur conception non linéaire vétuste. Dans certaines conditions, ces technologies peuvent en fait ajouter plus de 10 dB de bruit à la ligne de tension CA! Pire encore, des pertes de données numériques, le besoin de réinitialiser les prêrglages numériques ou des convertisseurs numériques détruits sont fréquemment causés par des pics excessifs de surtension et le bruit CA qui polluant la mise à la terre du matériel. La SMP de Furman équipée de LiFT utilise une approche différente, assurant des performances optimales grâce au filtrage linéaire sans alteration ou fuite de la mise à la terre.
\section*{Caracteristiques supplémentaires du Furman P-2400 IT:}
Le P-2400 IT dispose d'un compteur numérique commutable de très grande précision qui affiche la tension d'entrée par intervalle de 1 volt ou le courant réel RMS au dixieme d'ampère. La précision du voltmètre est de ± 1.5 volts et dispose d'un indicateur tricolore de niveau de tension. Il permet à l'utilisateur de savoir si la tension est comprise ou non dans la plage d'utilisation sure même s'il est trop éloigné pour生存 avec précision la tension affichée.
REMARQUE: Ce produit est livré avec une prise NEMA - Edison de 20 ampères. Si vous ne possédez pas de source d'alimentation ou de prise de 20 ampères, vous pouvez acheter notre cordon prolongateur Furman ADP-1520 pour adapter le cordon CA de votre nouveau P-2400 IT à une prise d'alimentation de 15 ampères.
CONSIGNES DE SECURITE
Afin d'obtenir les mêleurs résultats possibles avec votre conditionneur d'alimentation de la série Prestige de Furman, veillez dire attentionivement ce manuel avant l'utilisation.
AVERTISSEMENT
Afin de réduire les risques d'électrocution, n'exposez pas cet équipement à la pluie ou à l'humidité. Il y a à l'intérieur du boitier des tensions élevées dangereuses. Ne retirez pas le couvercle. Confiez la maintenance uniquement à des techniciens qualifiés.
IMPORTANT CONSIGNES DE SECURITÉ
(Veuillez dire ceci avant I'installation)
- Veuillez litre et respecter toutes les consignes de securités ainsi que le mode d'emploi avant d'installer votre conditionneur d'alimentation de la série Prestige de Furman. Conservez ces consignes pour toute consultation ultérieure.
- Notre conditionneur d'alimentation de la série Prestige ne devrait pas etre utilise pres d'une source d'eau, telle qu'une baignore, un lavabo, un evier, une cuve de lessivage, dans un sous-sol mouille ou a proximete d'une piscine.
- Ne placez pas toute conditionneur de la série Prestige pres de sources importantes de chaleur, telles qu'un radiateur, un registre de chaleur, une cuisine et d'autres appareils produit une chaleur importante.
- Vou ne devriez brancher vo P-2400 IT qu'a une prise de courant avec mise a la terre de 120 VCA, 60Hz. Ne retirez pas la mise à la terre et ne changez pas la polarisation de la prise d'alimentation.
- Achemine le cordon d'alimentation et tous les autres cables afin d'eviter leur piétinement, les possibités de trébuchements ou leurs contraintes. Portez une attention particulière à l'état des cordons et des cables ainsi qu'à l'endetroit d'ou ils sortent de votre conditionnéur Furman. Pour eviter les risques d'accordance ou de blessure, remplacez immédiatement les cordons et les cables endommages.
- Nettoyez Your conditionneur Furman à l'aide d'un linge humide uniquement. N'utilise pas de solvants ou de nettoyants abrasifs. Ne versez jamais de liquide dans ou sur l'appareil.
-
Faites vérifier l'etat de votre conditionnéur Furman par un technicien qualifié lorsque :
-
Le cordon ou la prise d'alimentation est use(e), entortille(e) ou coupé(e).
- Des objets sont tombés dans ou des liquides ont été renversés sur l'appareil.
L'appareil a ete exposé à la pluie ou a une humidité importante.
L'appareil ne semble pas fonctionner normalement.
Levoyant "Protection OK" n'est pas allumé.
L'appareil est tombé par terre ou le boitant a été endommagé.
- Une mise à la terre de sécurité est nécessaire pour le bon fonctionnement de votre conditionneur Furman.
- N'essayez pas de réparer votre conditionnéur Furman AR au-delà des instructions fournies par ce manuel. Tout autre réparation devrait être confiée à un technicien qualifié.
REMARQUE: Le P-2400 IT de Furman ne compense pas les basse ou haute tensions alternatives de secteur. Si vous transportez fréquement votre rack dans des lieux différents, dériviez l'alimentation à partir d'un générateur, utilisez des rallonges excessivement longues, que vous voyageez dans le monde ou que vous vous trouviez dans une zone sujette à des baisses de tension, vous profiterez pleinement de l'utilisation d'un régulateur de tension CA de secteur de Furman.
INSTALLATION
La source d'alimentation à laquelle le P-2400 IT est connecté doit convenir pour une utilisation à 20 ampères. Nous recommendons un circuit de 30 A, connecté avec un cablage de calibre 10 lorsqu'un fonctionnement continu proche de 20 A est prévu, ou une ligne spécialisée de 20 A. Consultez un electricien qualifié en cas de doute.
Le P-2400 IT est donc pour être monté dans un bâti standard de 19 pouces (48,3 cm). À cause de son poids, la meilleure position est dans la fente inférieure du rack. Son transformateur toroidal minimise les pertes magnétiques, mais du fait de sa capacité elevée, il est possible qu'il émette un petit champ magnétique. Par conséquent, nous recommendons de ne pas le positionner après de proceseurs sensibles de signaux de faible niveau, en particulier les préamplificateurs de micro, les mixeurs, les mélangeurs, les magnétophones, etc. Les amplificateurs de puissance peuvent être des « voisins de rack » plus adaptations.
Les meilleurs avantages sont tirés d'une alimentation equilibrée lorsqu'elle alimente TOUS les équipements d'une installation. Par consequent, essayez de positionner le P-2400 IT dans un emplacement central afin que son alimentation soit facilement distribuée partout ou c'est nécessaire. Si la consommation totale d'énergie de tous les apparciels est supérieure à 20 A à 120 V, supprimez d'abord les dispositifs mécaniques ou à haut niveau (tehs que les amplificateurs de puissance, les moteurs). Si possible, isolez physiquement tout équipement qui doit être alimenté par une alimentation conventionnelle grâce à un circuit différent, et maintenez les cordons AC éloignés des autres cables. L'alimentation equilibrée produit par le P-2400 IT est limite pouretre utilisée uniquement avec des apparciels electroniques. L'alimentation equilibrée ne peut pasetre utilisée avec des apparciels d'éclairage et son accès doit être limite pouretre uniquement utilise par du personnel qualifié.
Montage à l'arrière du rack :
Si you installez le P-2400 IT dans un rack qui a des rails de montage avant ou arriere, you pouze facilement le fixer à l'arriere de votre rack. Retirez simplement les vis de montage des parties avants et laterales du bati régiable à l'arrière du P-2400 IT et la plaque laterale de renfort (située d'un côté ou de l'autre du chassis), inversez-la et réassemblez-la sur le chassis du P-2400 IT. (Voir Figure 1.a, page 22)
FONCTIONNEMENT
Compteur commutable du courant RMS reel et de la tension :
Le voltmetre numérique CA de très grande précision de Furman mesure continuellement les tensions d'entrée avec une tolérance caractéristique de +/-1,5 VCA. Veuillez remarquer que la lecture de la tension est celle entrante.
L'amperemetre de RMS réelle de Furman mesure continulement la charge totale du circuit CA avec une tolération caractéristique de +/-0,5 A. comme le compteur dispose de la technologie RMS réelle, les lectures de courant sont précises quelles que soient les conditions de charge (capacitive, inductive ou résistive). Pour basculer entre la tension et le courant, appuyez sur le bouton appelé « Line Voltage/Current » (Courant/Tension de réseau). Pour modifier l'intensité de l'éclairage de l'affichage, appuyez sur ce bouton pendant deux secondes.
Indicateur de gamme de tensions :
Cet indicateur est situé dans le coin inférieur gauche de l'afficheur numérique de tension / courant. Lorsque la tension entrante CA est comprise dans une plage de 5 volts (+/-) de la source nominale de 120 VCA, cet indicateur tricolore sera vert (optimal). Cependant, si la tension est comprise entre 110 et 114 VCA ou entre 126 et 130 VCA, l'indicateur devendra orange (attention - pas optimal). Si la tension d'entrée se situe dans une gamme extrème (moins de 110V ou plus de 130V), l'indicateur devendra rouge. Cette gamme est loin d'être optimale et peut potentiellement endommager certains apparils.
Disjoncteur de fuite à la terre (GFCI) :
Le disjoncteur de fuite à la terre (GFCI) situé sur le panneau arrière du P-2400 IT est un type spécial de disjoncteur qui détecte un déséquilibre dans le débit de courant entre deux branches sensibles. Le courant « manquant » est sensé être débité dans le conduc-. teur de terre (la broche ronde sur la prise CA).
Le courant de terre indique souvent un court-circuit partiel ou total. Si un déséquilibre est détecté, le GFCI se déclenché et coupe non seulement son alimentation mais aussi celle de toutes les sorties du P-2400 IT. Si cela se produit, le bouton marqu « R » (Réinitialisation) sur le GFCI se déclenchera. Pour restaurer le fonctionnement, corrigez le défaut et enclenchez le bouton. Vous pouvez tester le fonctionnement du GFCI à tout moment en simulant un défaut de mise à la terre en appuyant sur le bouton marqu « T » (Test). Si le GFCI fonctionnement correctement, cela provoquera le déclenchement du bouton « R » et l'arrêt de l'alimentation. Vous pouvez restaurer le fonctionnement après un test en enclenchant le bouton « R »
Interrupteur de coupure de mise à la terre :
Les boucles de terre sont relativement commun dans de nombreuses installations car les cordons CA avec mise à la terre de sécurité sont rarement connectés à une barre omnibus unique de faible résistance. Lorsqu'il y a une différence significative de tension entre le neutre d'un composant source et la terre, et le neutre d'un composant côté charge et la terre, le bourdonnement associé avec ce type de bruit de courant de terre (ou boucle) peut se produit. De plus, beaucoup de bruits polluants peuvent être Presents dans le cable de mise à la terre CA. C'est pour ces raisons que le P-2400 IT de Furman possède un interrupteur de coupure de mise à la terre.
Cet interrupteur fait flotter la sortie de la mise à la terre, élimant ainsi le bruit de la terre et aussi, dans de nombreux cas, le bourdonnement associé aux boucles de terre. Le circuit de protection GFCI du P-2400 IT garantit que même lors de l'utilisation d'un conditionner d'alimentation dans ce mode, l'opération est sure. En fait, même si un composant connecté à une panne catastropheque, un déséquilibre du courant de moins de 5mA du réseau à la terre ou du neutre à la terre déconnectera immédiatement la sortie de tension du P-2400 IT. C'est bien plus sur que toute sortie 120VCA conventionnelle et cela comporte de nombreux avantages de réduction du bruit.
Cependant, le cablage de terre dans tout studio, environnement de diffusion ou de discothèque peut se révêler complexe. Comme les 14 sorties du P-2400 IT sont disposées en parallele, il est encore possible d'avoir une boucle de terre si deux produits en conflit sont connectés simultanément à un seul P-2400 IT. L'utilisation de plusieurs P-2400 IT peut être nécessaire dans des cas extrêmes. Aussi, pour une utilisation en studio ou dans une station de diffusion, séparer tous les produits de traitement numériques de tous les apparciels analogiques est fortement recommendé et peut être effectué en séparant ces composants en deux batteries isolées ou pour de bienernes performances, en utilisant deux P-2400 IT.
Au final, il est toujours mistrés d'essayer l'interrupteur de coupure de mise à la terre. Quelle que soit la position produit un bruit minimum ou le son / l'enregistrement ou la reproduction video les plus nets, c'est cette position qui devra être utilisée.
Interrupteur d'alimentation / disjoncteur magnétique à résistance ultra faible :
L'interrupteur d'alimentation d'une capacité de 20 A de la série Prestige de Furman a ete conu specialement pour résister aux enormes demandes d'affux de courant elevé de nombreux amplificateurs de puissance. De plus, les disjoncteurs magnétiques de Furman ne sont pas sensibles à la température et ne contribueront pas à augmenter l'impédance CA comme le font beaucoup de disjoncteurs thermiques moins chers. Si la capacité de 20A RMS du P-2400 IT est dépassée, l'interrupteur à ressort basculera automatiquement en position fermée (« Off »). Vous devrez remetre l'interrupteur en position marche (« On ») une fois que le problème sera reglé (généralement en supprimant un composant ou jusqu'à ce que le courant RMS ne dépasse plus 20 A - 2400 watts).
Indicateur d'extinction en cas de tensions extrêmes :
L'indicateur DEL de tensions extrêmes est normalement étant. Il est situé à l'intérieur de l'afficheur, directement au-dessus des voyageants DEL bleu de tension et d'intensité et ne sera PAS visible lors d'une'utilisation normale.
L'indicateur d'extinction en cas de tensions extrêmes (EVS) contrôle un risque commun dans l'industrie du divertissement, de l'émission en extérieur et du secteur des entrepreneurs audiovisuels : les problèmes de câblage. Par exemple, une connexion accidentelle sur une prise de 208VCA alors qu'une tension de 120VCA est requise ou un service électrique de 208 à 240VCA avec neutre de série ouvert. Le circuit EVS de Furman détecte les tensions trop élevées qui rendraient impossible le fonctionnement et coupe l'alimentation avant qu'il n'y ait des dommages.
Dés la mise sous tension initiale du P-2400 IT, levoyant de tension extréme s'allumera en rouge clair si la tension entrante dépasse le niveau de coupure de tension extréme. Quand cela se produit, les prises ne seront pas alimentées. Si l'appareil a fonctionné avec une tension entrante acceptable et que cette tension dépasse substantiellement 140V, cela éteindra l'alimentation des prises et la
DEL de tension extrème s'allumera.
REMARQUE: Si l'alimentation globale excède la tension de coupure et a pousse le circuit de protection à cesser d'alimenter les prises, l'alimentation ne peut pas être rétablie sans que l'opérateur n'éteigne manuellel l'appareil puis le rallume. Évitez de rallumer l'appareil sans avoir vérifié l'origine du problème et d'avoir eventulement changé la source d'alimentation CA.
Chargeur USB :
Le chargeur USB du P-2400 IT de Furman offre une solution praticque pour recharger la plupart des accessoires electroniques populaires ainsi que des apparciels de communication portables en branchant simplement le cordon de chargement dans la prise située sur le panneau avant. Veuillez remarquer : comme il existe actuellément de nombreux standards USB, certains apparciels pourront ne pas etre compatibles avec notre chargeur.
Comment fonctionne l'alimentation CA équilibrée :
Exactement de la même façon que les lignes audio équilibrées peuvent réduire le démarrage du bourdonnement et d'autres types d'interférences electromagnétiques (EMI), l'utilisation de lignes d'alimentation CA équilibrée dans des installations audio, video ou informatique sensibles peuvent faire une,enorme différence pour le bruit du système et I'intégrité du signal. Mais malheureusement la distribution électrique en Amérique du Nord n'est pas équilibrée.
Les normes de distributions actuelles sont dérivées des méthodes établies, il y plus d'un siècle quand l'alimentation électrique était limitée à l'éclairage et aux moteurs, bien avant que toutes applications alternatives sensibles au bruit n'existent. L'accent à cette épique était la commodité et la sécurité mais pas la suppression du bruit.
Il en a créé un schéma de distribution trifilaire dans lequel des circuits de dérivation de 120V ont un fil sous tension et un fil neutre, le neutre étant lié à un troisième fil connecté pour des raisons de sécurité à une prise de terre. Le troisième fil ne transporte pas de courant sauf s'il y a un problème. Ce schéma déséquilibre peut creer un bourdonnement dans les circuits audio pour deux raisons principales. Tout d'abord, le courant circulant dans le fil sous tension induit un bourdonnement dans tout autre fil à proximité, ce qui peut donner lieu à des signaux audio et videours vulnérables de faible niveau. Ensuite, comme l'impédance du chassin et du cable de blinding à la terre est toujours supérieure à zéro ohm, le courant à la terre qui circule à partir des condensateurs d'alimentation électrique et à partir de la mise en route de l'EMI provoque une baisse de tension à 60 Hz et ses harmoniques ??. Ce fais le niveau de bruit commence à faire partie des signaux audio.
Avec un transformateur de séparation à prise mediane, l'alimentation CA qui alimente un studio peut être balancée à sa source. Les fils porteurs de courant ne sont ensuite plus les fils « sous tension » (120V) et « neutré » (0V) mais deux lignes de 60V de polarité opposée (liées à la terre qui est connectée à une prise mediane), dont la différence fait 120V.
Ce type d'alimentation, lorsqu'elle fonctionne aux environns d'une piece, ne cree pas de bourdonnement dans le cablage audio a proximite car les deux conducteurs induisent des tensions egales et opposees qui s'annulent entre elles. De façon similaire, les courants de terre sont presque tous eliminés par le meme effet d'annulation du mode commun. Il n'est plus necessaire d'adopter des systèmes encombrants et chers de terre en etoile, d'utiliser des barres omnibus massives ou de lourds piquets de terre. De plus, avec des caractéristiques telles que notre levage de la terre de la prise mediane, le bruit induit de terre peut etre encore plus réduit.
Bien entendu, l'alimentation CA équilibrée n'est que le début d'un système libre de bruit CA. Un bruit asymétrique, ou ce qu'on appelle « mode différentiel » est responsable, pour bien plus de la moitié, du bruit liéant aujourd'hui dans les lignes AC. Pour cette raison, nous utilisons notre technologie de filtrage linéaire (LiFT). Cela garantit que les signaux audio, video ou informatiques sont aussi purs et inaltérés que possible.
DéPANNAGE
1.) Symptôme Les prises ne sont pas alimentées en électricité, l'indicateur « Protection OK » n'est pas allumé.
Cause possible : Il n'y a pas de tension CA presente dans la prise sur laquelle vous conditionneur Furman est branché, ou l'appareil a ete soumis a une tension durable superieure a 400 volts.
Action nécessaire : Branchez le conditionner Furman sur une prise AC où il y a une tension nominale de 120V. Si le problème persiste, les circuits de protection ont peut-etre et eendommages et l'appareil necessite une maintenance en usine.
2.) Symptôme : Les prises ne sont pas alimentées en électricité, l'indicateur « Protection OK » est allumé.
Cause possible: Le bouton de test GFCI a ete enclenche ( comme lors d'un transport ou apres une livraison) ou il y a une fuite de mise à la terre supérieure à 5mA d'un des composants connectés.
Action nécessaire : Appuyer sur le bouton « réinitialisation » sur la sortie GFCI du panneau arrêté. Si le bouton se déclenché immédiatement lorsque l'appareil est alimenté, il y a peut-être un produit en conflit qui nécessite d'être retire ou réparé.
3.) Symptôme : L'indicateur de tension extréme (EVS) est allumé.
Cause possible : La tension d'entrée est supérieure à 140 volts ce qui provoque l'extinction de l'alimentation des prises de l'appareil. De plus, si la tension est inférieure à 85-90 volts lors de la mise en route, l'unité ne permettra pas à la tension CA d'atteindre les prises.
Action nécessaire : Corriguez la tension de réseau et allumez ensuite le conditionneur Furman. Si la tension presente est bien inférieure de 114 VCA ou supérieure à 126 VCA, envisagez l'installation d'un régulateur de tension Furman.
SERVICEÀLACLIENTÉLE
Les questions et les problèmes relatifs à votre apparéil Furman doivent être adressés au département de service à la clientèle de Furman, ouvert de 8:00 à 16:00, heures du Pacifique au (707) 763-1010 ou par courriel à techsupport@furmansound.com. Si un apparéil a besoin d'une maintenance, il doit être muni d'un numéro d'autorisation de retour (nummer RA) assigné par le département de service à la clientèle de Furman.
Avant de nous renvoyer tout apparéil pour réparation, assurez-vous qu'il soit correctement emballé et protégé contre les dommages qui pourrait se produit pendant l'expédition et faites assurer le colis. Nous vous suggérons de garder l'emballage original et de l'utiliser pour expédier l' apparéil. Veuillez également joindre une note contenant votre nom, votre adresse, votre numéro de téléphone ainsi qu'une description du problème. Veuillez inscrite le numéro d'autorisation de retard (nummer RA) de façon visible sur la face avant de tous les colis.
GARANTIE LIMITEE DE 5 ANS
CONSERVEZ VOS REÇUS D'ACHAT! Le reçu constitue votre preuve d'achat et confirme que le produit a été acheté chez un distributeur/agréé Furman. Vous devrez l'envoyer à Furman pour permettre le traitement de toute réclamation concernant la garantie.
Furman, une marque de Panamax Inc., garantit son P-2400 IT (le « Produit ») comme suit :
Furman garantit à l'acheteur original que le produit vendu aux termes des générées est certifiée sans défaut matériel et de fabrication pendant une période de cinq ans à partir de la date d'achat. Si le produit n'est pas conforme à cette garantie limitée pendant la période de garantie (telle que spécifiée ci-dessus), l'acheteur visera Furman des defaults en téléphonant au numéro suivant, 707-763-1010, ou par courriel (techsupport@furmansound.com). Si les défauts sont du type et de la nature de ceux couverts par cette garantie,
Furman autorisera l'acheteur à renvoyer le produit au siège social de Furman. Les réclamations sous garantie DOIVENT seront accouppagnées d'une copie de la facture ou du reçu d'achat original indiquant la date d'achat. Les frais d'expédition doivent être payés à l'avance par l'acheteur du produit. Furman s'engage à remplancer le produit à ses frais ou selon son jugement, à réparer le produit défectueux. Les frais d'expédition de renvoi à l'acheteur seront payés par Furman.
LE SUCITE SUPPLANTE Toute AUTRE GARANTIE, EXPRIMEE OU IMPLICITE, Y COMPRIS, MAIS SANS SE LIMITER AUX GARANTIES IMPLICITES DE MARCHANDISATION ET D'UTILISATION VISANT UN BUT PARTICULIER.
Furman ne garantit pas les dommages ou defaults issus d'une utilisation inappropriée ou de la manutention anormale du produit, ou contre les dommages ou defaults issus d'une mauvaise installation. Furman annulera cette garantie à sa discrétion si le produit a été modifié sans l'autorisation écrite de Furman ou de Panamax Inc. Cette garantie ne s'applique pas non plus pas aux produits dont les réparations ont été réalisées ou tentées par des personnes autres que celles autorisées par écrit par Furman ou Panamax Inc.
CETTE GARANTIE EST EXCLUSIVE. L'obligation unique et exclusive de Furman sera de réparer ou de replacer le produit défectueux de la manière et selon la période indiquée ci-dessus. Furman n'aura pas d'autre obligation en ce qui concerne ses produits ou leurs pieces, qu'elle soit basée sur un contrat, une faute professionnelle, une stricte responsabilité ou autre. En aucune circonstance, Furman ne pourra être tenu responsable, que ce soit sur la base de cette garantie limitee ou autre, de dommages directs, indirects ou speciaux. Cette garantie limitee exprime toute l'etendue des obligations de Furman quant au produit. Si une partie de cette garantie limitee doitetre jugee nulle ou illegale,le restedemeurerait applicable et en vigeur.
CHARACTERISTIQUES
COURANT DE SORTIE MAXIMUM:20 A
CORDON : Cordon noir isolé 3/12 AWG, 3 m de long, cordon noir avec prise NEMA 20
TENSION D'OPERATION: 90 à 139 VCA, 60 Hz
ARRET SUITE A SURTENSION: 140 VCA nominal
MODES DE PROTECTION CONTRE LES SURTENSIONS: Ligne a neutre, aucune perte de mise à la terre
TENSION DE BLOCAGE DES SURTENSIONS : pic de 188 VCA à 3000 A
TEMPS DE RÉACTION : 1 nanoseconde
COURANT MAXIMUM DE SURTENSION : 6500 A
PUISSANCE : 26 watts (pour des circuits d'affichage et de commande)
RECEPTACLES : 10 sorties CA Hubell mise à la terre de résistance ultra faible, plus deux GFCI sorties sur le panneau avant

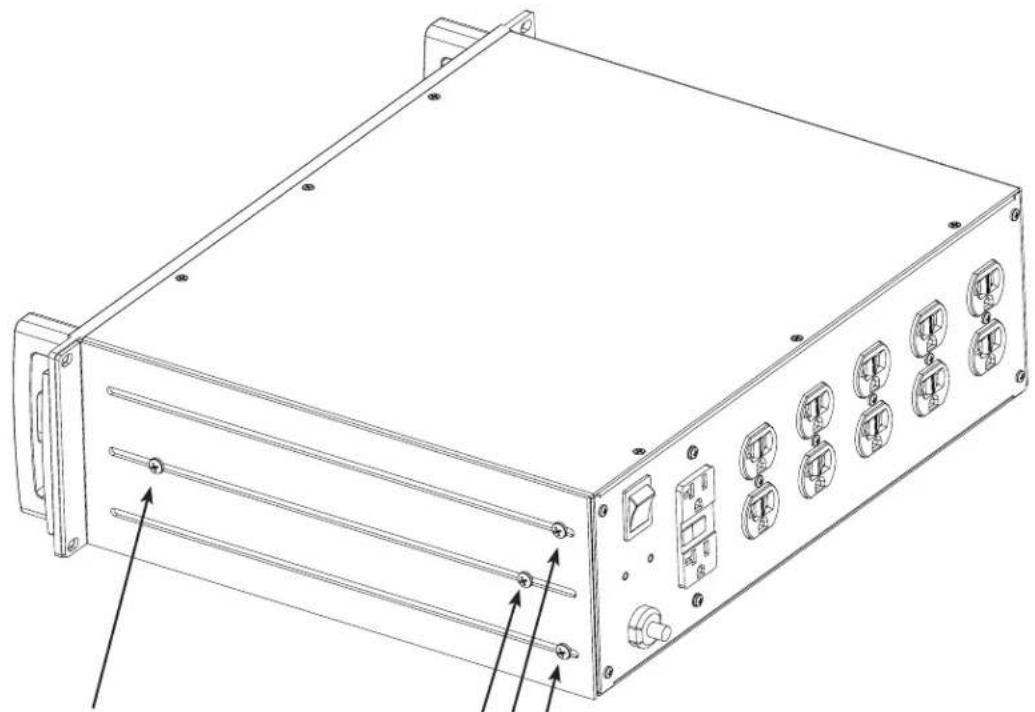

Retirez simplement les vis de montage des parties avants et laterales du bati reglable à l'arriere du P-2400 IT et la plaque latérale de renfort (située d'un côté ou de l'autre du chassin).

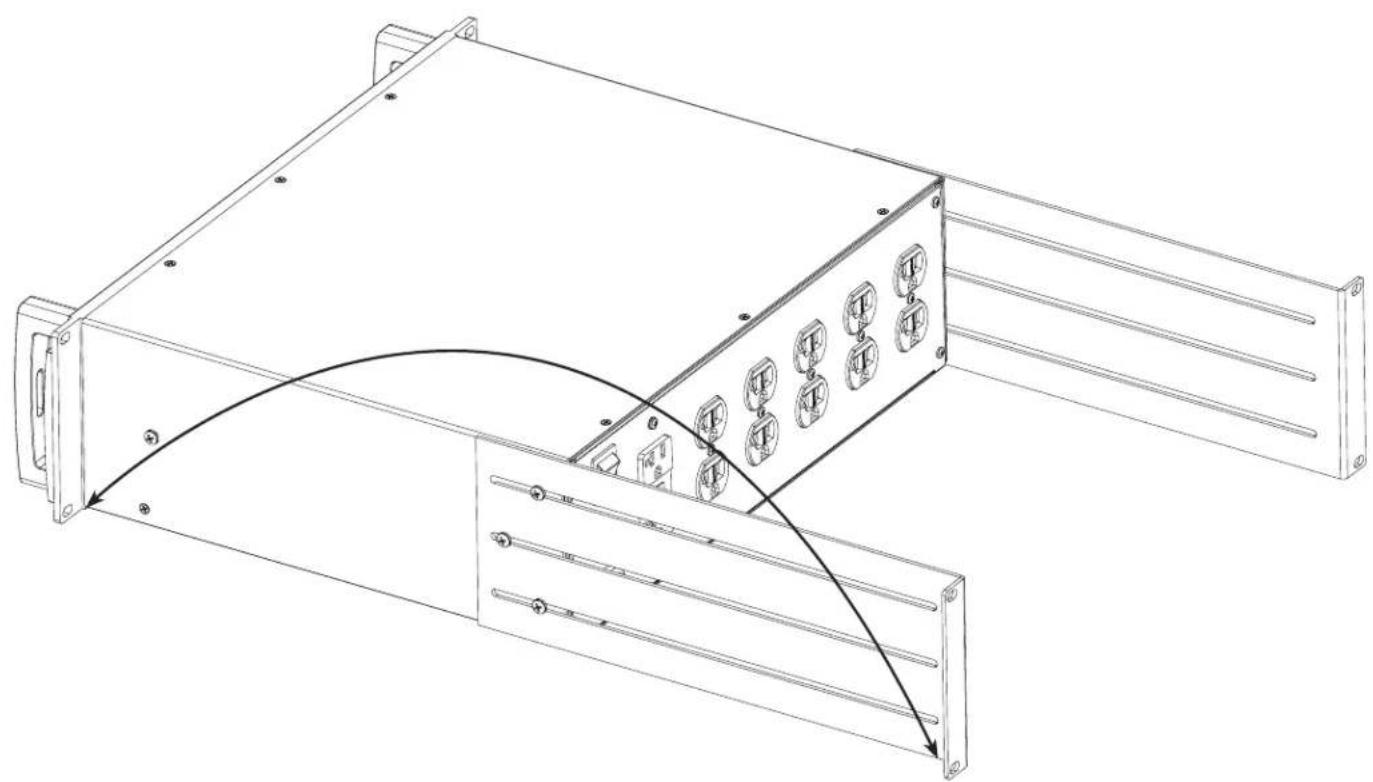

Inverse-la et réassemblez-la sur le chassis du P-2400 IT ( comme montré ici).
REMARQUE :
