NC5658675 - Climatisation Sichler - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Climatiseur mobile Sichler NC5658675, puissance de refroidissement, capacité de déshumidification, niveaux sonores, dimensions, poids.
Utilisation	Mode d'emploi, réglages de température, options de ventilation, fonctionnalités supplémentaires (télécommande, minuterie).
Maintenance et réparation	Instructions pour le nettoyage des filtres, conseils pour l'entretien régulier, procédures de dépannage.
Sécurité	Normes de sécurité, précautions d'utilisation, avertissements concernant l'installation.
Informations générales	Garantie, service après-vente, compatibilité avec les accessoires, conseils d'achat.

FOIRE AUX QUESTIONS - NC5658675 Sichler

Comment puis-je allumer la climatisation Sichler NC5658675 ?

Pour allumer la climatisation, branchez l'appareil à une prise électrique, puis appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Quelle est la capacité de refroidissement de la climatisation Sichler NC5658675 ?

La climatisation Sichler NC5658675 a une capacité de refroidissement de 2,5 kW, idéale pour des pièces jusqu'à 30 m².

Comment régler la température sur la climatisation ?

Utilisez les boutons '+' et '-' sur le panneau de contrôle pour ajuster la température souhaitée. Vous pouvez également utiliser la télécommande si disponible.

Que faire si l'appareil ne refroidit pas correctement ?

Vérifiez que les filtres sont propres et que les bouches d'aération ne sont pas obstruées. Assurez-vous également que les fenêtres et les portes sont fermées.

Comment nettoyer les filtres de la climatisation ?

Retirez les filtres de l'appareil et lavez-les à l'eau tiède savonneuse. Laissez-les sécher complètement avant de les remettre en place.

La climatisation émet un bruit étrange, que faire ?

Vérifiez que l'appareil est bien installé et que rien ne bloque le ventilateur. Si le problème persiste, contactez le service client.

Puis-je utiliser la climatisation Sichler NC5658675 en mode chauffage ?

Ce modèle est conçu uniquement pour le refroidissement. Il ne dispose pas de mode chauffage.

Comment puis-je programmer la minuterie de la climatisation ?

Appuyez sur le bouton 'Minuterie' sur le panneau de contrôle et utilisez les boutons '+' et '-' pour régler le temps désiré avant que l'appareil ne s'éteigne ou s'allume.

Quelle est la consommation électrique de la climatisation ?

La consommation électrique de la Sichler NC5658675 est d'environ 850 W lors du fonctionnement en mode refroidissement.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible sur le site web du fabricant ou dans l'emballage de l'appareil.

MODE D'EMPLOI NC5658675 Sichler

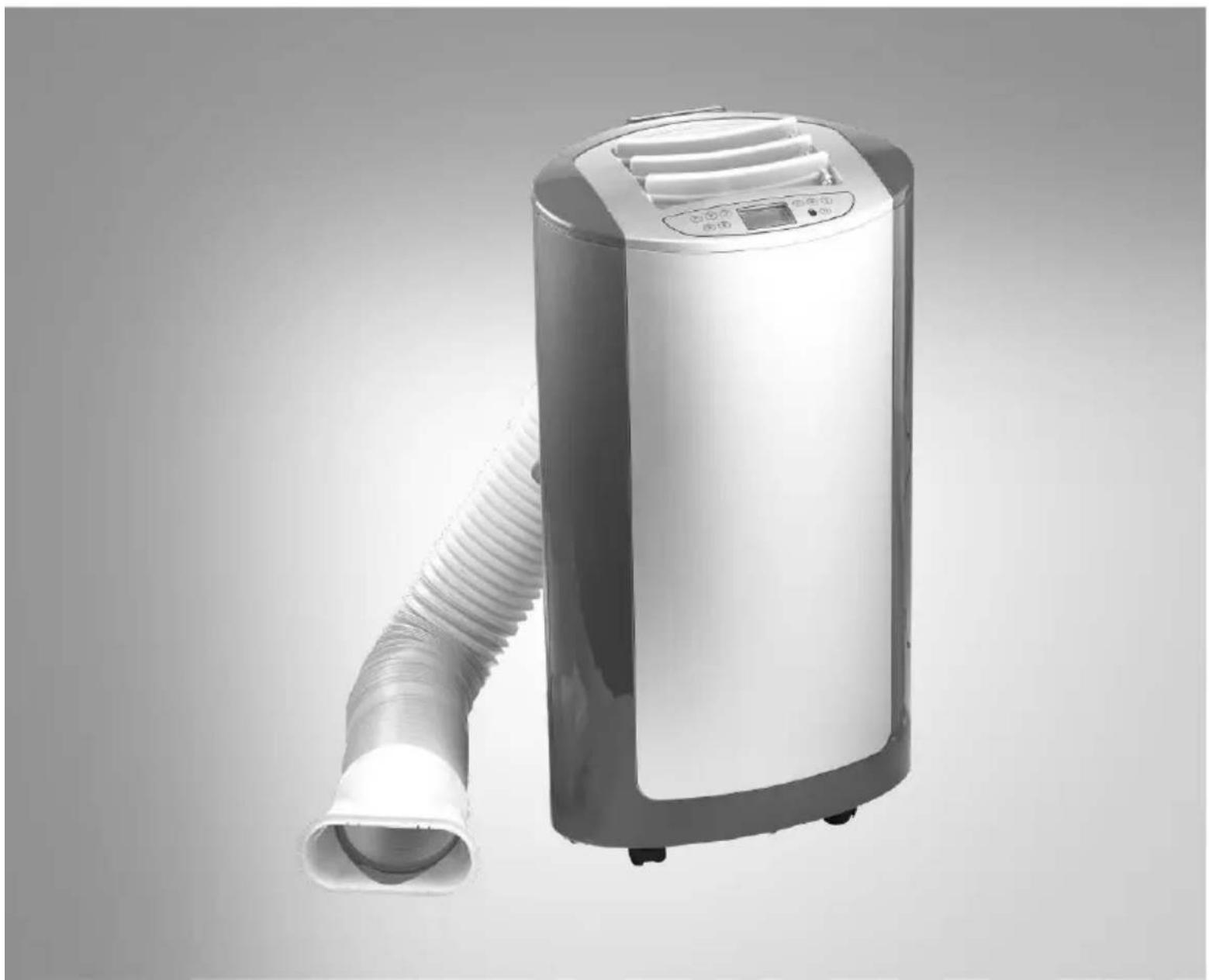

Climatiseur mobile monobloc 3520 W

12 000 BTU/h avec aérotherme

Mode d'emploi

Votre nouveau système de climatisation....3

Contenu 3

Consignes préalables .... 4

Consignes de sécurité ....4

Notes sur les appareils à alimentation électrique....5

Consignes importantes pour le traitement des déchets ....5

Description du produit....6

Montage 9

Déplacer le système de climatisation....9

Consignes relatives au lieu d'installation 9

Monter le dispositif de climatisation ....10

Utilisation....13

Mode....15

Mode refroidissement (Cool) 15

Mode déshumidification d'air 15

Mode ventilateur....16

Mode chauffage....16

Minuteur....17

Démarrage automatique....17

Arrêt automatique....17

Entretien et stockage....18

Nettoyer le boîtier ....18

Nettoyer le filtre....18

Vider l'eau....19

Vidange continue de l'eau 20

Stockage 20

Dépannage....21

Caractéristiques techniques 23

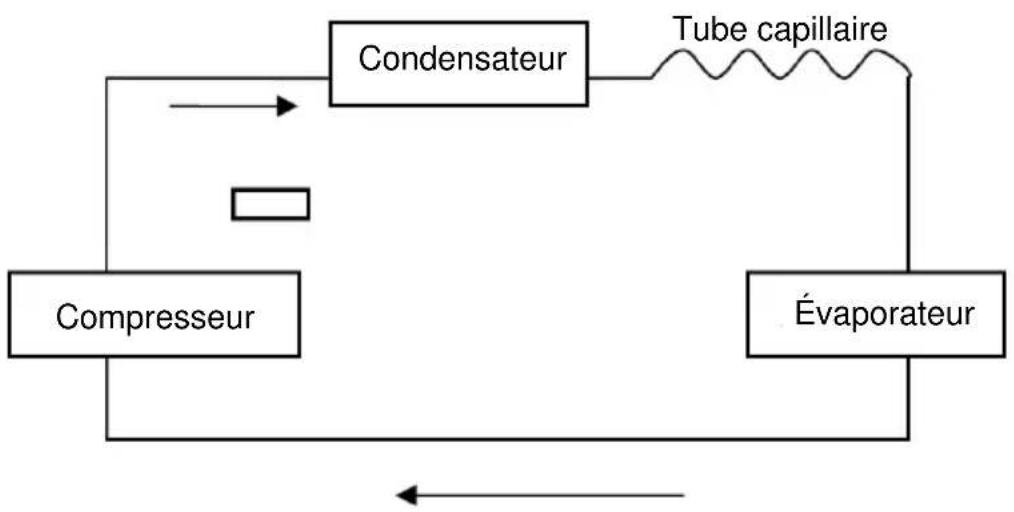

Diagramme de fonctions....23

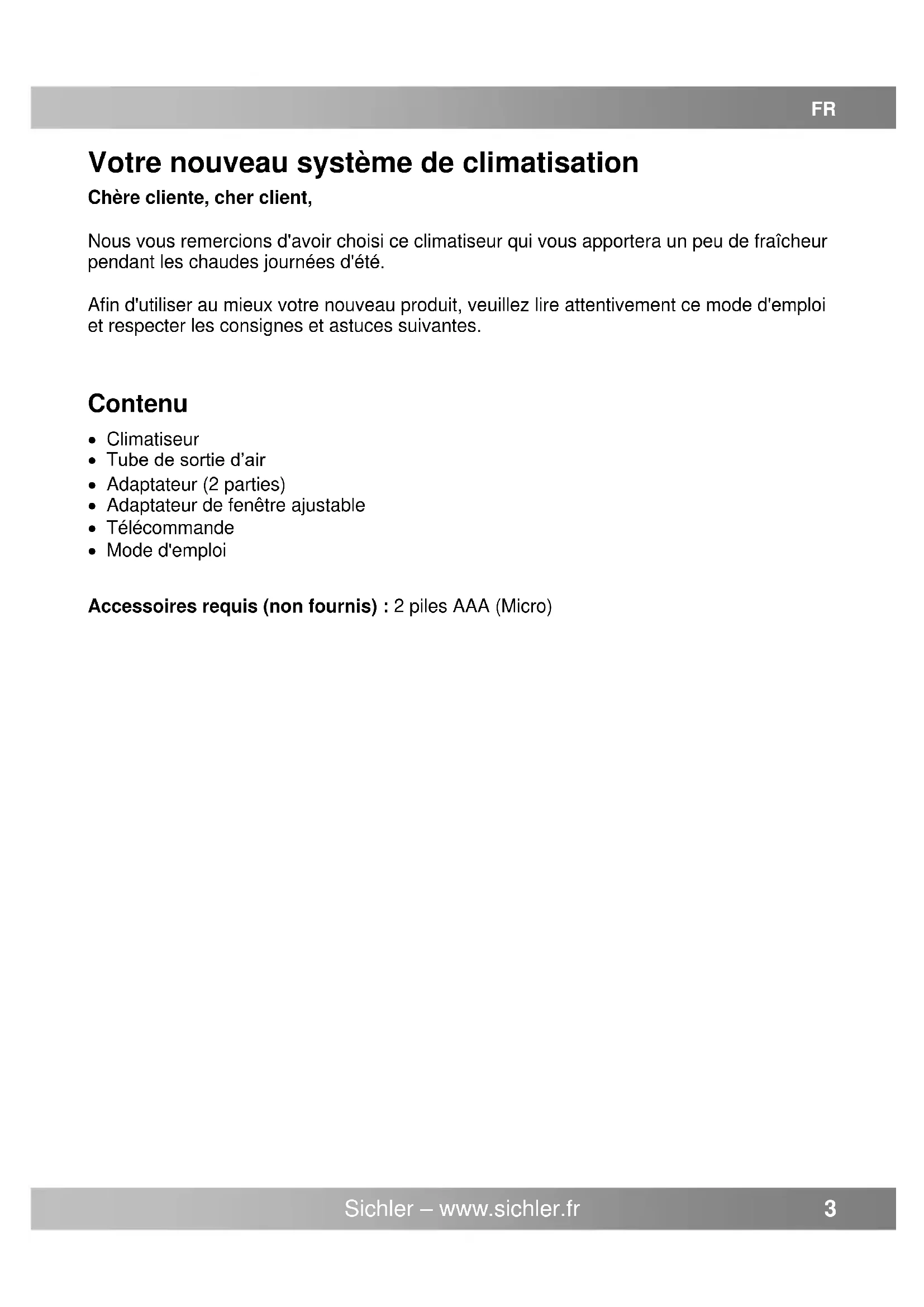

Votre nouveau système de climatisation

Chère cliente, cher client,

Nous vous remercions d'avoir choisi ce climatiseur qui vous apportera un peu de fraîcheur pendant les chaudes journées d'été.

Afin d'utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes.

Contenu

• Climatiseur
• Tube de sortie d'air
• Adaptateur (2 parties)
• Adaptateur de fenêtre ajustable
• Télécommande
• Mode d'emploi

Accessoires requis (non fournis) : 2 piles AAA (Micro)

Consignes préalables

Consignes de sécurité

• Ce mode d'emploi vous permet de vous familiariser avec le fonctionnement du produit. Conservez-le précieusement afin de pouvoir le consulter en cas de besoin.
• Pour connaître les conditions de garantie, veuillez contacter votre revendeur. Veuillez également tenir compte des conditions générales de vente !
• Veillez à utiliser le produit uniquement comme indiqué dans la notice. Une mauvaise utilisation peut endommager le produit ou son environnement.
• Le démontage ou la modification du produit affecte sa sécurité. Attention, risque de blessure !
• N'ouvrez jamais l'appareil, sous peine de perdre toute garantie. Ne tentez jamais de réparer vous-même le produit.
• Manipulez le produit avec précaution. Un coup, un choc, ou une chute, même de faible hauteur, peut l'endommager.
• Tenir le produit éloigné de l'humidité, de la chaleur extrême et des sources de chaleur.
• Ne plongez jamais l'appareil dans l'eau ni dans aucun autre liquide.
• N'utilisez aucun spray (anti-insecte, peinture, etc.) à proximité de l'appareil, afin d'éviter tout risque d'endommagement des éléments électriques ou du boîtier.
• Ne placez jamais d'objets, ni vos doigts, dans les trous d'aération.
• N'utilisez pas le climatiseur à proximité de sources de gaz ou de liquides inflammables.
• Ne pas laisser l'appareil en cours d'utilisation sans surveillance, même pendant un bref moment.
• Cet appareil est destiné à un usage privé à l'intérieur du domicile.
• Éteindre l'appareil avant de le déconnecter de la prise de courant.
• Installer l'appareil sur une surface plane et sèche. Maintenir une distance d'au moins 50 cm par rapport au mur ou à d'autres objets.
• Veiller à ce que l'adaptateur secteur soit correctement branché et que le câble ne constitue pas une cause de trébuchement potentielle.
• Veiller à ce que les ouvertures d'aération de l'appareil ne soient pas bloquées. Ne pas couvrir les ouvertures d'aération.
• Orienter les fentes d'aération manuellement.
• Transporter et déplacer l'appareil uniquement en position verticale.
• Ne pas utiliser l'appareil dans les salles de bains ou autres pièces humides.
• Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout danger. N'utilisez pas l'appareil tant que la réparation n'a pas été effectuée. Ne pas placer de ré-cipient rempli de liquide (par ex. verre d'eau) sur l'appareil.
• Ne pas nettoyer l'appareil avec des solvants chimiques tels que du benzène ou de l'alcool.

• Éteindre l'appareil et le déconnecter de la prise de courant avant de le nettoyer. Nettoyer l'appareil avec un chiffon doux légèrement humide.

• La prise de courant à laquelle est branché l'appareil doit toujours être facilement accessible, afin que l'appareil puisse être rapidement débranché en cas d'urgence.

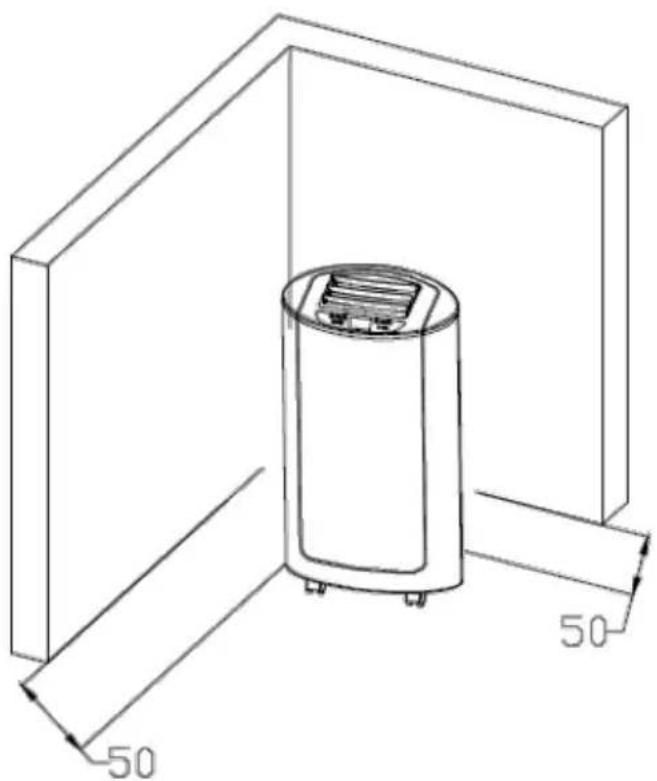

• Maintenir une distance d'au moins 50 cm par rapport au mur ou à d'autres objets.
• Nettoyer le filtre tous les 30 jours.
• Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.
• Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation.
• Le fabricant décline toute responsabilité en cas de dégâts matériels ou dommages (physiques ou moraux) dus à une mauvaise utilisation et/ou au non-respect des consignes de sécurité.
• Sous réserve de modification et d'erreur !

Notes sur les appareils à alimentation électrique

L'appareil est alimenté par le courant électrique, ce qui implique un risque d'électrocution. Par conséquent :

• Ne saisissez jamais la fiche d'alimentation avec des mains mouillées. Ne pas faire fonctionner l'appareil à l'air libre ou dans des lieux à forte humidité.
• Lorsque vous débranchez la fiche de la prise murale, tirez toujours directement sur le connecteur. Ne jamais tirer violemment le câble sous peine de l'endommager. Ne jamais transporter l'appareil avec les câbles en position inférieure.
• Veillez à ne pas plier, écraser, pincer le câble d'alimentation, ni à l'exposer à des sources de chaleur ou des objets pointus ou tranchants. Évitez de laisser l'appareil devenir un obstacle sur lequel quelqu'un risquerait de trébucher.
• Si possible, n'utilisez pas de câble de rallonge. Si cela s'avère inévitable, veillez à n'utiliser que des câbles de rallonge simples (pas de multiprise), correspondant aux normes de sécurité en vigueur, protégés contre les éclaboussures et conçus avec des caractéristiques appropriées à l'appareil.
• Ne jamais tremper l'appareil dans l'eau ou dans tout autre liquide et le garder à l'abri de la pluie et de l'humidité.
• Avant de le brancher à l'alimentation, assurez-vous que l'indication de tension électrique inscrite sur l'appareil correspond bien à celle délivrée par votre prise murale. Utilisez uniquement des prises murales reliées à la terre.

Consignes importantes pour le traitement des déchets

Cet appareil électronique ne doit PAS être jeté dans la poubelle de déchets ménagers. Pour l'enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité. Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/mois/année, ainsi que sur des frais éventuels de collecte, sont disponibles dans votre municipalité.

Déclaration de conformité

La société PEARL.GmbH déclare ce produit NC-5658 conforme aux directives actuelles suivantes du Parlement Européen : 2011/65/UE, relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, 2014/30/UE, concernant la compatibilité électromagnétique, et 2014/35/UE, concernant la mise à disposition sur le marché du matériel électrique destiné à être employé dans certaines limites de tension.

Kuchas, A.

Service Qualité

Dipl. Ing. (FH) Andreas Kurtasz

25.02.2016

La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à [e-mail].

Description du produit

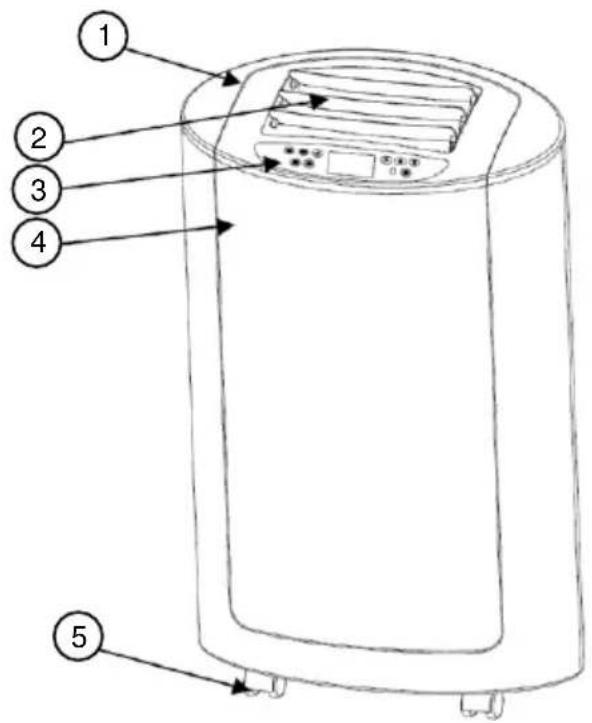

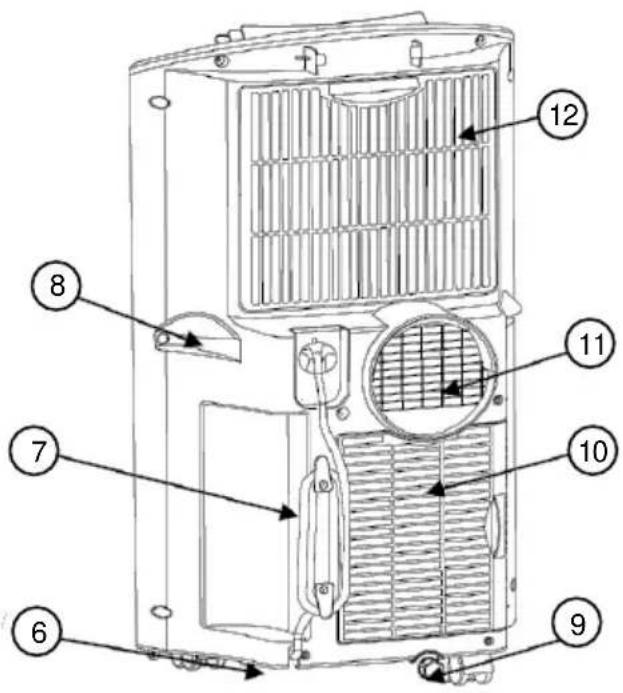

Climatiseur

1 2 3 4 5

1 Boîtier haut
2 Grille d'aération
3 Touches de commandes
4 Boîtier avant
5 Roue
6 Raccordement de purge

7 Câble d'alimentation
8 Poignée
9 Bouchon
10 Cadre de filtre inférieur
11 Raccordement pour sortie d'air
12 Cadre de filtre supérieur

Accessoires


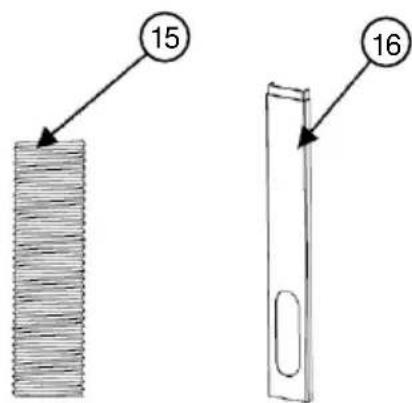

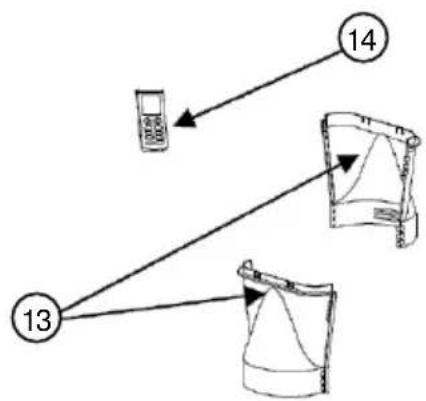

15 16

13 Adaptateur
14 Télécommande

15 Tube de sortie d'air
16 Colonne pour fenêtre

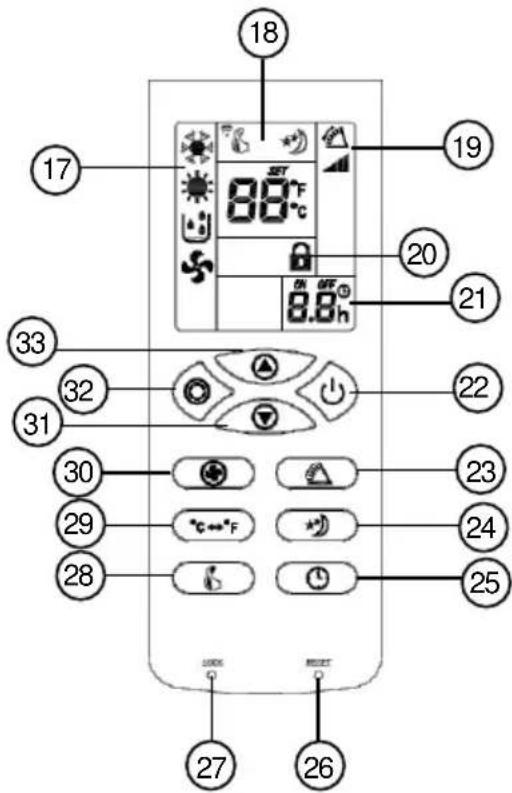

Télécommande

18 17 33 32 31 30 29 28 19 88°F 88°C 20 21 ON OFF 8.8h 22 23 24 25 26 27

17 Affichage de mode
18 Fonction spéciale
19 Affichage des pales
20 Affichage de blocage
21 Affichage de l'heure
22 Bouton marche/arrêt
23 Touche à bascule
24 Touche de mise en veille
25 Bouton "Timer"

26 Reset (réinitialisation)
27 Touche de blocage
28 Touche de refroidissement supplémentaire
29 Touche unité de température
30 Touche de vitesse
31 Touche fléchée "bas"
32 Bouton Mode
33 Touche fléchée haut

Montage

Déplacer le système de climatisation

Soulever l'appareil par les poignées et le tirer ou le faire glisser en position verticale vers le lieu souhaité. Ne pas déplacer l'appareil lorsque de l'eau se trouve déjà dans le bac de récupération. Le vider au préalable (voir la section Vider l'eau).

Consignes relatives au lieu d'installation

• Placer le système de climatisation sur une surface plane avec suffisamment d'espace. Laissez au moins 50 cm de distance entre le climatiseur et le mur.
• Choisir un lieu garantissant une accessibilité permanente de l'adaptateur secteur.
• Ne pas installer le système dans un lieu directement exposé à la lumière du soleil.
• Toujours placer le dispositif en position verticale pour garantir le bon fonctionnement du compresseur.
• N'utilisez pas le climatiseur à proximité de sources de gaz ou de liquides inflammables. Ne pas utiliser de pulvérisateur (insecticide, peinture en spray, etc.) à proximité de l'appareil pour éviter des dommages sur le circuit électrique ou le boîtier.
• Ne jamais bloquer les ouvertures d'aération ou les sorties d'air.

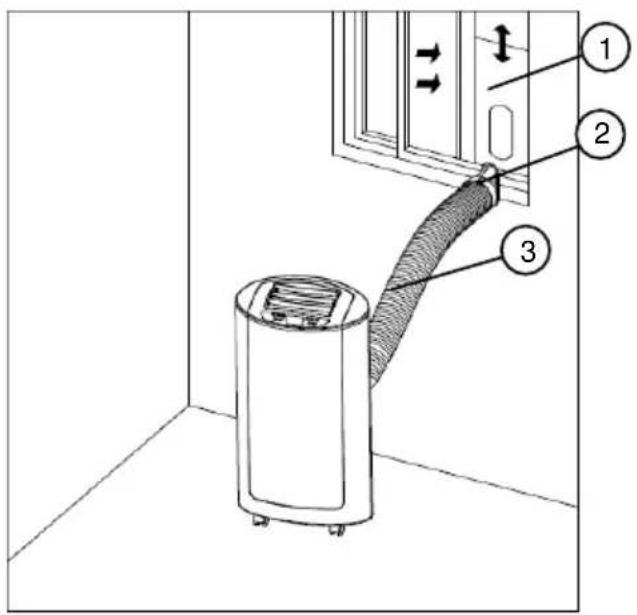

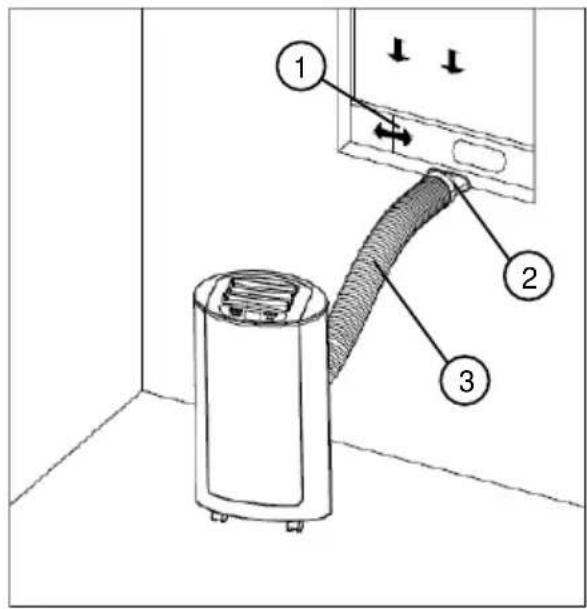

Monter le dispositif de climatisation

1 Colonne pour fenêtre

2 Adaptateur du tube de sortie d'air
3 Tube de sortie d'air

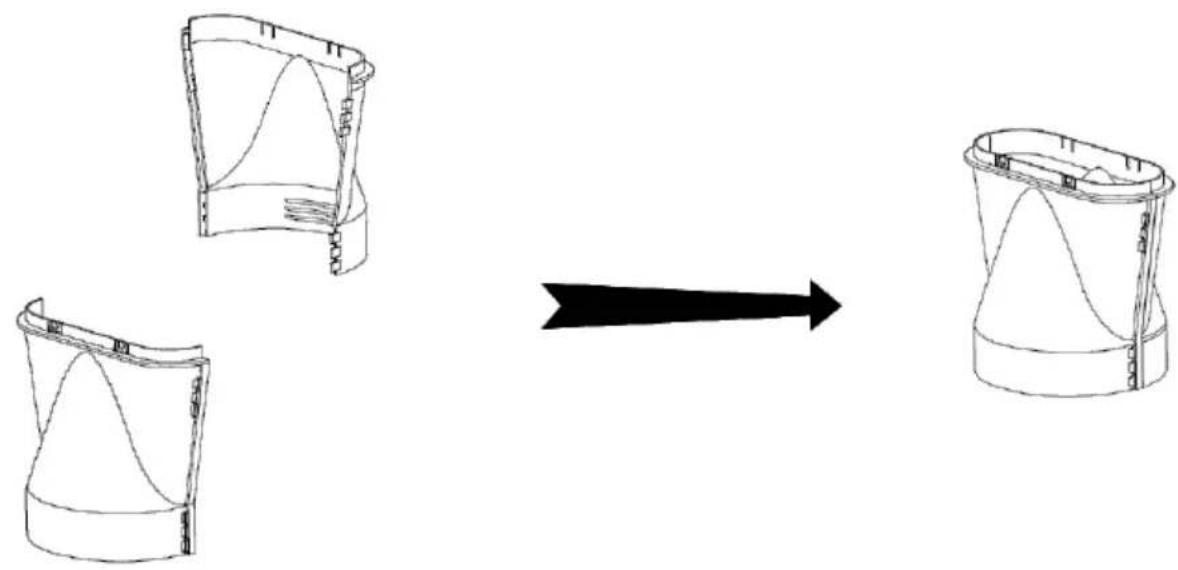

1. Joindre les deux moitiés d'adaptateur assorties.
2. Serrer les deux moitiés l'une contre l'autre de façon à ce qu'elles s'encliquettent. Ne forcez surtout pas.

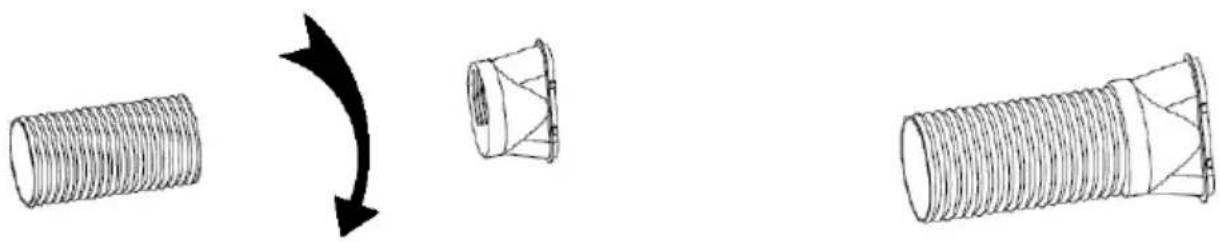

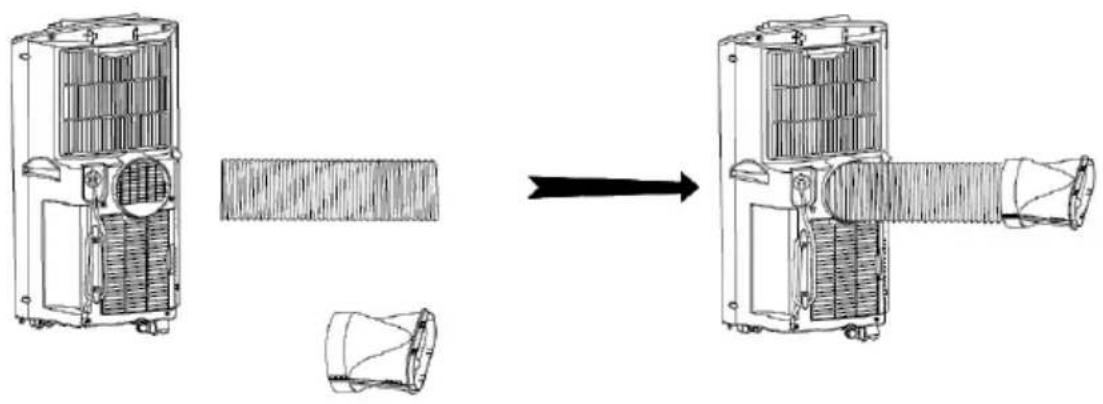

1. Tirer légèrement sur l'extrémité du tube de sortie d'air et tourner l'adaptateur dans le sens inverse des aiguilles d'une montre sur l'extrémité du tube. Au moins trois anneaux doivent être insérés.

1. Tourner l'autre extrémité du tube dans le sens inverse des aiguilles d'une montre à l'intérieur du raccord de sortie d'air. Au moins trois anneaux doivent être insérés.

1. Étirer lentement et délicatement le tube. Ne forcez surtout pas. Veiller à ce que le tube ne se déconnecte pas du canal d'aération inférieur. Ce faisant, ne pas renverser l'appareil.
2. Placer le tube de sortie d'air de façon à ce que l'air chaud puisse s'échapper à l'extérieur. Vous pouvez alors serrer l'adaptateur du tube de sortie d'air dans l'ouverture - veiller à ce que tube ne se coince pas. L'idéal est un positionnement horizontal du tuyau.

ATTENTION!

La longueur du tube de sortie d'air est adaptée aux caractéristiques techniques du système de climatisation. Ne pas remplacer ou allonger au moyen d'autres tubes. Ceci peut provoquer des dysfonctionnements. La longueur maximale à laquelle peut parvenir le tube est de 150 cm. Utiliser la longueur la plus courte possible.

NOTE :

S'assurer que la fenêtre est protégée des accès non autorisés.

ATTENTION!

Ne pas plier le tube. Ne pas le tordre à plus de 45° C.

7. Entouvrir la fenêtre.

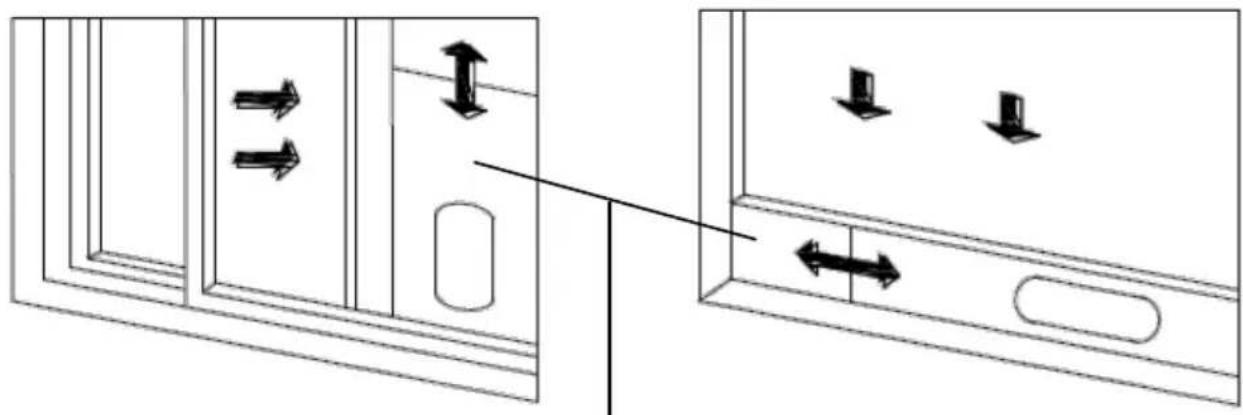

Colonne pour fenêtre

1. Placer la colonne de fenêtre dans la fenêtre ouverte.
2. Étendre la colonne de fenêtre à la longueur souhaitée. Les extrémités de la colonne doivent toucher le cadre de la fenêtre.
3. Insérer une vis (non fournie) dans le trou de la colonne intérieure prévu à cet effet pour fixer la longueur.
4. Fermer la fenêtre jusqu'à ce qu'elle bouton la colonne de fenêtre.
5. Placer la surface plate de l'adaptateur d'évacuation de chaleur de façon à ce qu'elle s'encliquette dans l'ouverture de la colonne de fenêtre.

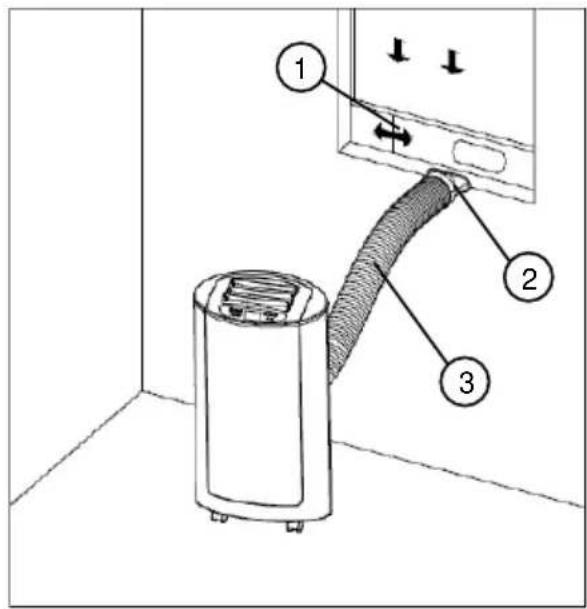

1. Colonne pour fenêtre

1. Adaptateur du tube de sortie d'air
2. Tube de sortie d'air

Utilisation

Bouton	Signification
	Bouton "Timer"
	Bouton Mode
	Touche de mise en veille
	Boutons directionnels
	Touche à bascule
	Touche de vitesse
	Touche de refroidissement supplémentaire
	Bouton marche/arrêt

1. Connecter l'adaptateur secteur à une prise appropriée. Une mélodie brève résonne ; la température ambiante s'affiche à l'écran. L'appareil est en mode veille.

NOTE :

Si la température ambiante est supérieure à 35 °C, au lieu de la température ambiante, l'écran affiche H ; si, elle se situe en dessous de 5 °C, l'écran affiche L.

1. Appuyez sur la touche ON/OFF du panneau de commande ou de la télécommande pour allumer l'appareil. Une brève mélodie résonne alors. L'appareil se trouve en mode refroidissement (Cool), à une vitesse plus élevée (High).

NOTE :

Les réglages actuels des appareils sont affichés à l'écran.

1. Appuyez sur la touche Mode du panneau de commande ou de la télécommande pour définir le mode souhaité.
2. Appuyez sur la touche de vitesse du panneau de commande ou de la télécommande pour définir la vitesse souhaitée (haute -moyenne - basse - haute) :

Écran	Signification
	Haut
	moyen
	faible

1. Appuyez sur la touche ON/OFF du panneau de commande ou de la télécommande pour éteindre l'appareil (mode veille). Déconnecter l'appareil de l'alimentation électrique.

NOTE :

Appuyez sur les deux touches fléchées du panneau de commande simultanément pour modifier la température (°C/°F). Sinon, appuyez sur la touche [°C ↔ °F] de la télécommande.

Mode

Quatre modes sont disponibles. Appuyez sur la touche Mode du panneau de commande ou de la télécommande pour basculer dans un autre mode. Le mode correspondant est affiché à l'écran.

NOTE :

Placer la touche à bascule sur le mode de votre choix pour activer la fonction de basculement automatique de la grille d'aération. Appuyez à nouveau pour désactiver la fonction.

Mode refroidissement (Cool)

Dans ce mode, la pièce est refroidie à la température de consigne définie.

1. Appuyez sur le bouton Mode du panneau de commande ou de la télécommande jusqu'à ce que le symbole suivant apparaisse à l'écran.

1. Régler la température de consigne souhaitée (18°-30 °C) au moyen des touches fléchées.
2. Régler la vitesse de pales souhaitée au moyen de la touche de vitesse (haut/moyen/bas).

- Appuyez sur la touche de refroidissement supplémentaire pour obtenir un refroidissement maximal.

- Appuyez sur la touche de mise en veille du panneau de commande ou de la télécommande pour activer le mode veille. La température de consigne réglée augmente de 1 °C après deux et 4 heures. La vitesse des pales est automatiquement réglée sur une vitesse réduite.

Mode déshumidification d'air

Dans ce mode, l'air ambiant est débarrassé de son humidité. Le compresseur démarre à une température de 17 °C. Dès que la température ambiante atteint ≤ 15 °C, le compresseur s'arrête. Si la température ambiante remonte à ≥ 17 °C, le compresseur se remet en marche.

1. Appuyez sur le bouton Mode du panneau de commande ou de la télécommande jusqu'à ce que le symbole suivant apparaisse à l'écran.

NOTE :

Toute modification de la vitesse préréglée (basse) est impossible.

Mode ventilateur

Dans ce mode, le système de climatisation fonctionne tel un simple ventilateur sans refroidissement supplémentaire.

1. Appuyez sur le bouton Mode du panneau de commande ou de la télécommande jusqu'à ce que le symbole suivant apparaisse à l'écran.

1. Régler la vitesse de pales souhaitée au moyen de la touche de vitesse (haut/moyen/bas).

Mode chauffage

Dans ce mode, l'air ambiant se réchauffe à la température de consigne préréglée.

1. Appuyez sur le bouton Mode du panneau de commande ou de la télécommande jusqu'à ce que le symbole suivant apparaisse à l'écran.

1. Régler la température de consigne souhaitée (18 °-30 °C) au moyen des touches fléchées.

2. Régler la vitesse de pales souhaitée au moyen de la touche de vitesse (haut/moyen/bas).

- Appuyez sur le bouton du mode veille sur le panneau de commande ou sur la télécommande pour activer le mode veille. La température de consigne réglée augmente de 1 °C après 2 et 4 heures. La vitesse des pales est automatiquement réglée sur une vitesse réduite.

Minuteur

NOTE :

Appuyez sur la touche du minuteur pendant qu'il est en marche afin d'afficher le temps restant. Appuyez deux fois brièvement sur la touche du minuteur pour désactiver le minuteur.

Démarrage automatique

Réglez le mode veille lorsque le dispositif de climatisation doit automatiquement démarrer dans le dernier mode actif.

1. Placez l'appareil en mode veille.
2. Appuyez sur la touche minuteur du panneau de commande ou de la télécommande. L'affichage d'heures clignote à l'écran (24:00).
3. Réglez le nombre d'heures souhaité à l'aide des touches fléchées (0-1-2-...-24-0). Attendez brièvement jusqu'à le nombre d'heures soit validé (le nombre d'heures ne clignote plus).
4. Le nombre de minutes commence à clignoter. Régler le nombre de minutes souhaité à l'aide des touches fléchées (0-10-20-30-40-50-0). Attendez jusqu'à ce que le réglage du nombre de minutes soit validé (le nombre de minutes ne clignote plus).
5. Le symbole suivant est affiché à l'écran.

1. Après écoulement du délai réglé, une mélodie résonne. L'appareil démarre automatiquement, les réglages effectués pendant la dernière session de fonctionnement sont réactivés.

Arrêt automatique

Régler la durée de fonctionnement alors que l'appareil est en marche. Après écoulement du nombre d'heure réglée, l'appareil s'éteint automatiquement (mode veille).

1. Appuyez sur la touche du minuteur sur le champ de commande ou la télécommande alors que l'appareil est dans le mode de votre choix. L'affichage d'heures clignote à l'écran (24:00).
2. Réglez le nombre d'heures souhaité à l'aide des touches fléchées (0-1-2-...-24-0). Attendez brièvement jusqu'à le nombre d'heures soit validé (le nombre d'heures ne clignote plus).
3. Le nombre de minutes commence à clignoter. Régler le nombre de minutes souhaité à l'aide des touches fléchées (0-10-20-30-40-50-0). Attendez jusqu'à ce que le réglage du nombre de minutes soit validé (le nombre de minutes ne clignote plus).

FR

1. Le symbole suivant est affiché à l'écran.

1. Après écoulement du délai réglé, l'appareil s'éteint automatiquement (mode veille).

Entretien et stockage

NOTE :

Éteignez le dispositif de climatisation et débranchez l'adaptateur secteur avant de lancer les travaux d'entretien ou de nettoyage.

Nettoyer le boîtier

Éteignez le climatiseur et débranchez-le. Nettoyez la surface du boîtier à l'aide d'un chiffon humide. N'utilisez pas de détergent abrasif et n'aspergez pas le climatiseur avec de l'eau.

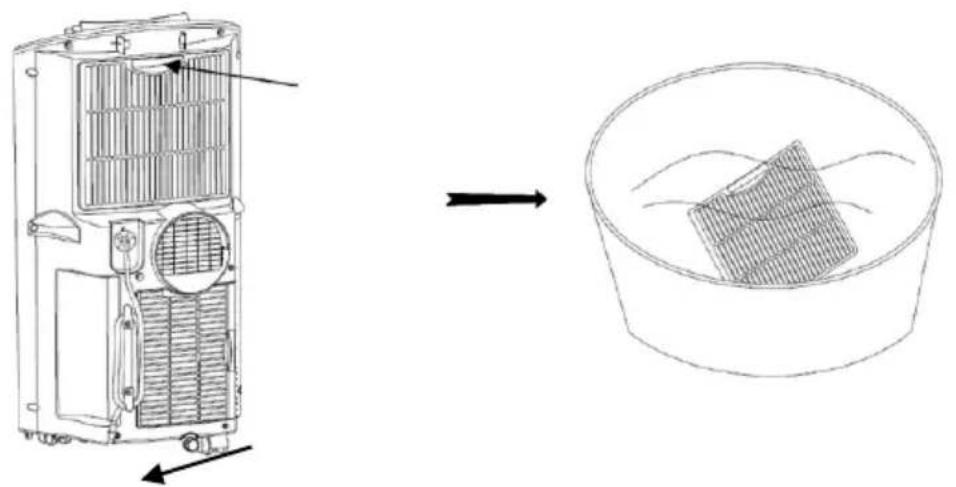

Nettoyer le filtre

Lorsque le filtre à air est obstrué par de la poussière, l'efficacité du climatiseur s'en trouve réduite. De ce fait, vous devriez nettoyer le filtre toutes les deux semaines environ.

1. Éteignez le climatiseur et débranchez-le.
2. Retirer les cadres de filtre à l'aide des poignées.

1. Remplir un récipient approprié d'eau chaude (40 °C) et propre. Appliquez un nettoyant neutre. Nettoyez les cadres de filtre à l'intérieur.

2. Rincez avec de l'eau potable.

3. Séchez correctement les cadres de filtre.

4. Placez les cadres de filtre complètement séchés de façon à ce qu'ils s'encliquettent.

NOTE :

Lors de l'insertion des cadres de filtres, procédez avec délicatesse. Ne faites pas preuve de brutalité.

NOTE :

Ne pas mettre en marche le dispositif de climatisation sans les filtres.

Vider l'eau

Le dispositif de climatisation est équipé d'un système auto-évaporant dans lequel de l'eau condensée est collectée et utilisée pour le refroidissement du condensateur, pour accroître l'efficacité de refroidissement et réduire la consommation électrique.

NOTE :

Lorsque le récipient de collecte d'eau est plein, le code P2 clignote à l'écran.

1. Éteignez le climatiseur et débranchez-le.

NOTE :

Ne pas déplacer l'appareil afin d'éviter que de l'eau s'échappe du récipient de collecte plein.

1. Placez un récipient de collecte approprié sous le bouchon à l'arrière du dispositif de climatisation.
2. Tourner le couvercle et retirer le bouchon. L'eau s'écoule immédiatement.
3. Faire basculer l'appareil légèrement vers l'arrière afin que toute l'eau s'écoule.

NOTE :

Si le récipient de collecte par vous placé n'est pas suffisant pour recueillir toute l'eau, remettre le bouchon avant que l'eau ne déborde afin que l'intégralité de l'eau s'écoule. Vider le récipient de collecte et placer la vidange en avant.

1. Placez le bouchon et refermez le couvercle lorsque l'eau a été complètement vidée.

Vidange continue de l'eau

NOTE :

Videz le récipient de collecte d'eau de l'appareil avant de raccorder le flexible de jardin.

1. Tourner le couvercle et retirer le bouchon.
2. Connecter une extrémité du flexible de jardin de 13 mm au bec de déversement d'eau de l'appareil.
3. Connectez l'autre extrémité du flexible de jardin au WC ou guidez-le vers l'extérieur.

NOTE :

L'eau de condensation collectée est utilisée pour refroidir l'air en mode refroidissement. Ne pas utiliser de vidange d'eau continue dans ce mode.

Stockage

Si le dispositif de climatisation reste inutilisé pendant un long moment (par ex. rangement à la fin de l'été), suivre les étapes suivantes :

• Retirez les piles de la télécommande.
• Vidanger l'eau de condensation recueillie.
• Laissez le dispositif de climatisation en mode ventilateur (vitesse réduite) pendant une demi-journée pour faire sécher l'appareil.
• Éteignez le climatiseur et débranchez-le. Fixer le câble sur le dérouleur de câbles.
• Nettoyer et sécher les filtres et remettez-les en place.
• Détachez le tuyau d'évacuation de l'air et repliez-le sur lui-même avec grande précaution.
• Protégez le dispositif de climatisation à l'aide d'un étui en plastique.
• Rangez le climatiseur dans son emballage d'origine et stockez-le dans un endroit sec à température constante.

Dépannage

Problème	Cause(s) probable(s)	Solution(s) proposée(s)
Le climatiseur ne fonctionne pas.	Pas de courant	Connector l'adaptateur secteur à une prise appropriée.
	Le récipient de collecte d'eau est plein (P2 à l'écran).	Vidanger l'eau.
	La température ambiante est trop élevée ou trop basse.	Utilisez le dispositif de climatisation à une température ambiante de 7-40 °C
	La fonction minuteur est active.	Arrêtez la fonction minuteur.
Effet de refroidissement néfaste	Le dispositif de climatisation est directement exposé à la lumière du soleil.	Fermez les rideaux.
	Les portes et fenêtres sont ouvertes.Plusieurs personnes se trouvent dans la pièce.Des sources de chaleur se trouvent dans la pièce.	Fermer les portes et fenêtres.Placez d'autres dispositifs de climatisation.
	Les filtres sont encrassés.	Nettoyer ou remplacer les filtres.
	Les trous d'aération sont obstrués.	Retirer l'objet faisant obstruction.
	La température ambiante se situe en dessous de la température de consigne.	Modifiez la valeur de consigne définie.
Émissions sonores bruyantes	La surface sur laquelle le dispositif de climatisation repose est irrégulière.	Placer le dispositif de climatisation sur une surface plane.
Le compresseur ne fonctionne pas.	La protection contre la surchauffe est activée.	Laissez le dispositif de climatisation se refroidir pendant trois minutes et redémarrez l'appareil.
La télécommande ne fonctionne pas.	Vous êtes trop éloigné du dispositif de climatisation.	Rapprocher la télécommande du climatiseur et l'orienter vers le récepteur à infrarouge sur la partie supérieure de l'appareil.
	La télécommande n'est pas orientée vers le récepteur à infrarouge.
	Le niveau de batterie est trop faible.	Remplacez les piles.
L'écran affiche E1.	La température du flexible est défaillante.	Vérifier que le capteur de la température du flexible et ses circuits.
L'écran affiche E2.	Le capteur de température ambiante est défaillant.	Vérifier le capteur de température ambiante et ses circuits.
L'écran affiche E3.	Trop peu/pas de réfrigérants	Vérifier que le réfrigérant s'écoule. Colmater la fuite, créer un vide et le remplir de réfrigérant.
L'écran affiche E4.	Protection antigel	Les fonctions sont rétablies dès que l'appareil est dégelé.
L'écran affiche P2.	Le récipient de collecte d'eau est plein.	Vidanger l'eau.

Caractéristiques techniques

Alimentation		220-240 V, 50 Hz
Capacité de refroidissement		12 000 Btu/h
Puissance de refroidissement		3,5 kW
Réfrigérant		R410A, 550 g
Capacité de chauffe		12 000 Btu/h
Puissance de chauffe		3,7 kW
Puissance absorbée	Mode de refroidissement	1355 W
	Mode de chauffage	1280 W
EER (coefficient de performance en mode réfrigérant)		2,61
COP (coefficient de performance en mode chauffage)		3,0
Consommation horaire	Mode réfrigérant	1,36 kWh
	Mode chauffage	1,28 kWh
Surface de la pièce		Jusqu'à 55 m2
Débit d'air		435 m3/h
Puissance de déshumidification		1,4 l/h
Puissance acoustique		65 dB
Potentiel de production de gaz à effet de serre		2088 GWP
Dimensions		845 x 470 x 330 mm
Poids		33,5 kg

Diagramme de fonctions

Importé par :

Pearl | 6 rue de la Scheer | F-67600 Sélestat

Service commercial : 0033 (0) 3 88 58 02 02

© REV5 – 19.01.2017 – BS/FR//SK
