| Caractéristiques | Détails |
|---|---|
| Type de cuisinière | Cuisinière à gaz |
| Nombre de foyers | 4 foyers |
| Puissance des foyers | De 1 kW à 3 kW |
| Four | Four à gaz |
| Capacité du four | 65 litres |
| Fonctions du four | Chaleur tournante, grill |
| Dimensions (L x P x H) | 60 x 60 x 85 cm |
| Poids | 40 kg |
| Matériau de la surface | Acier émaillé |
| Système de sécurité | Coupe gaz automatique |
| Entretien | Nettoyage facile avec des surfaces lisses |
| Accessoires inclus | Grille, plat à four |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - C15002 Arrow
Questions des utilisateurs sur C15002 Arrow
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice C15002 - Arrow et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil C15002 de la marque Arrow.
MODE D'EMPLOI C15002 Arrow
2- PRECAUTIONS D'EMPLOI
LISEZ ATTENTIVEMENT TOUS LES CONSEILS IMPORTANTS DE SECURITE ET TOUTES LES INSTRUCTIONS D'EMPLOI AVANT D'UTILISER VOTRE APPAREIL
- Les conditions de branchement de cet apparéil sont indiquées sur la plaquette signalétique.
Cet apparéil doit être installé suivants les normes en vigueur et utilisé dans un endroit bien aéré uniquement. Lisez attentivement ce manuel avant la première ou l'installation de cet apparéil. - Cet apparéil doit avoir un branchement de mise à terre.
Tout branchemnet incorrect ne sera pas couvert par la garantie. - Cet apparéil n'est pas relié à un système d'évacuation des produits de la combustion. Veillez à assurer une bonne ventilation de la piece.
L'utilisation d'une cusinière à gaz provoque de la chaleur et de la vapeur dans la piece dans laquelle elle se trouve. Assurez-vous donc que la cuisine soit bien aérée. Pour ce faire, utilisez un moyen de ventilation naturelle ou une hotte électricque.
La puissance de ventilation doit etre reglee suivant la durée d'utilisation de I'appareil (ouverture d'une fenetre, d'une porte, ou augmentation de la puissance de la hotte). Lorsque le four fonctionne, les trous d'airation de I'appareil ne doivent etre couverts en aucun cas. - En cours de fonctionnement, la vitre de la porte du four étant chaude, il est vivement recommendé de tener les enfants éloignés de l'appareil.
Si par accident, un des brûleurs s'éteint, veuillez tourner la manette édequate pour l'éteindre. Ne tentez pas de rallumer le brûleur avant au moins une minute. - Retirez toutes les traces d'emballage avant d'utiliser cet apparéil.
- Ne rangez pas à l'intérieur de votre four, du tiroir de rangement ou pres des brûleurs des aérosols, des produits inflammables tels que du papier, du plastique et du tissu.
- Ne vérifie jamais l'étanchéité du tuyau d'arrivée du gaz à l'aide d'une flamme.
3- INSTALLATION
AVANT L'INSTALLATION, ASSUREZ-VOUS QUE LES CONTIDIONS DE DISTRIBUTION LOCALES (NATURE ET PRESSION DU GAZ) ET LES RÉGLAGES DE L'APPAREIL SOIENT COMPATIBLES.
1- Il s'agit d'un apparéil de Classe 1. Il doit donc être installé et branché suivant les normes en viqueur.

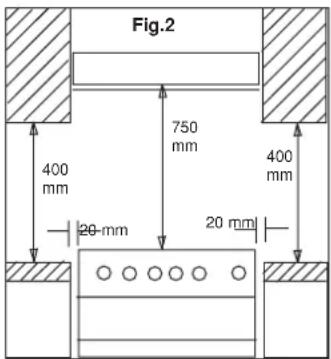

2-La distance entre l'appareil et les murs ou les meubles adjacents doit etre comme suit:
a. la distance en hauteur suivant la cusinière de la hotte ou de tout autre meuble doit être supérieure ou éqale à 750 mm.
b. la distance entre les parois de la cuisine et des murs doit et d'au moins 20 mm.
c. la distance entre le mur arrirée et l'appareil doit être d'au moins 20mm pour les modèles C3 et C1. Pour les modèles C2 aucune distance n'est nécessaire.
3-Si vous appeareil fonctionne au gaz et à l'électricité, veillez à le placer le plus pres possible des deux sources d'énergie.
4- Afin d'éviter que votre apparéil ne bascule, une patte de fixation doit être installée correctement. Cette fixation est livré de manière optionnelle avec votre apparéil.
Consultez le chapitre approprié pour l'installation de cette fixation.

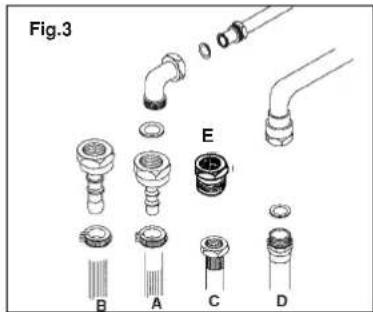

5-L'Espagne, l'Italie, le Portugal, le Luxembourg, Allemagne la Grcce autorisert le raccordement au moyen d'un about et d'un tuyau couple comme indiqued en B (fig. 3). Pour ces pays, les abouts doiventetre conformes aux normes nationales en vigueur. Pour le Danemark, les Pays-Bas, l'Irlande le raccordement est obligatoirement realizé en utilisant la piece E (fig.3) et des tuyaux flexibles comme indiqued en C (fig.3) ou des tubes rigides.
Ce type de raccordement peut aussi être utilisé en Espagne, en Italie, au Portugal, en Grèce et au Luxembourg.
L'Angleterre autorise le raccordement comme indiqued en D. Fig.3. En France, le raccordement au gaz naturel doit etre obligatioirement realised en utilisant soit un tuyau flexible avec embout comme indiqued en C, soit un tuyau rigide. Le raccordement au gaz butane se fera au moyen d'un tuyau NF-Gaz auquel vous ajouterez un collier. En aucen case, le tuyau d'alimentation ne doit passer derriere le four, ni etre en contact avec les parois adjoininges.
Après que le raccordement ait eté effectué, il faut en vérifier l'étanchéité. Pour ce faire, appliquez sur le tuyau un liquide mousant. Aucune bulle ne doit apparaitre.
S'il y a des bulles, il convient de vérifier le serrage de l'écrou deraccordement ou éventuellesment l'état du joint.
6- Avant la première utilisation, assurez-vous qu'il ne reste aucun matériel d'emballage sur votre cuisinière.
7- Les éléments chauffants de votre four sont recouverts d'un film protecteur qu'il faut brûler avant l'emploi. Il est important de bien aérer la pieces durant cette opération pour éliminer la fumée dégagée. Il est vivemnet recommendé de respecter la procédure suivante avant la première utilisation de votre four :

- Pour four à gaz :
- Allumez le brûleur du four comme indiqué dans ce mode d'emploi.
- Laissez le four fonctionner durant 10 minutes. Eteignez votre four et laissez-le refroidir.
- Si le brûleur du four ne s'allume pas après 15 secondes ou s'éteint, vous doivent tourner le bouton jusqu'à la position "0". Attendez quelques minutes avant de rallumer le four.
- Pour four électric :
- Laissez la porte du four ouverte et laisser chauffer le four à 200^ pendant 15 minutes.
- Eteignez le four et laissez-le refroidir.
- Pour gril à gaz :
- Allumez le brûleur du grill comme indiqué dans ce mode d'emploi.
- Laissez la porte du four ouverte et laïssez fonctionner le grill durant 10 minutes.
Eteignez-le et laisserze votre four refroidir. - Si le brûleur du grill ne s'allume pas après 15 secondes ou s'éteint, vous doivent tourner le bouton jusqu'à la position "0". Attendez quelques minutes avant de la rallumer.
- Pour grillelectrique :
- Ouvrez la porte du four et positionner le bouton de commande du four sur "gril" ou sur "gril avec tournebroche". Aaissez fonctionner le grill durant 1 minutes.
- Eteignez le grill et laissez-le refroidir.
- Pour les plaques électriques:
- Tournez le bouton de contrôle de la plaque jusqu'à la position maximale (no 3 sur le bouton).
- Laissez-la fonctionner durant 5 minutes.
Une fois vous four refroidi, frottez-le avec un chiffon doux et propre.
Note: Les modèles économiques ne disposent pas d'allumage interieur ni d'allumage électrique.
| PAYS DE DESTINATION | CATÉGORIE POUR LESQUELLES L'APPAREIL PEUT FUNCIONNER | LES PAYS POUR LESQUELLES LE RACCORD ISO 22&ISO ? EST NÉCESSAIRE | LES PAYS OU LE DISPOSITIF DE SECURITÉ EST DEMANDE |
| AT | II2H3B.P | ||
| BE | II2E+3- | * | |
| DE | II2E3B.P | * | * |
| DK | II2H3B.P | * | * |
| ES | II2H3- | ||
| FI | II2H3B.P | * | |
| FR | II2E+3- | ||
| GB | II2H3- | * | |
| GR | II2H3- | ||
| IE | II2H3+ | * | |
| IT | II2H3+ | ||
| LU | II2E3B.P | ||
| NL | II2L3B.P | * | |
| NO | I3B-P | * | * |
| PT | II2H3+ | ||
| SE | III1AB2H3B.P | * |
* La categorie des autres pays.
Tableau 2
| CATÉGORIE POUR LESQUELLÉS LAPPAREIL PEUT FUNCTIONNER | IIe,3, | II2H3. |
| PAYS DE DESTINATION | AL, LET, RU, ON, RP, IND, EAT, LT, BG, ETH, HR, U, RL, M, RO, ET, EST, BRN, ZA SA, WAN, NZ, IR, SGR, T, KWT, RI, SF, GH, MAL, CS,ET, USA | BOL |

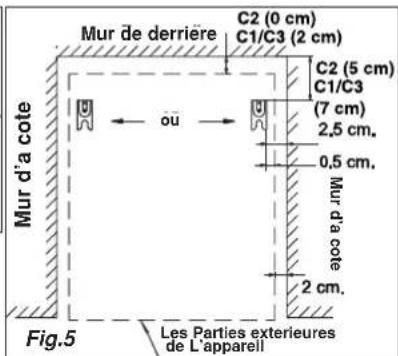

MODE DE MONTAGE POUR EMPECHER LE RENVERSEMENT (OPTIONNEL)
Pour minimiser le risque d'être renverse a cause des poids sur le couvercle ou de L'utilisation anormale de l'appareil,monter d'une façon sure la piece adequate pour empecher le renversement (celle-ci est livree avec I'appareil) 1)Melter la piece pour empecher le renversement au fond comme on montre a I'imagne No 5. Au cas ou les murs de cote n'existeraient pas,laisser un vide de 0,5cm entre la plaque de fer de la four et le cote du tole de la piece servant a empecher le renversement.Si les murs de cote existenil,if faut laisser dans ce cas une distance de 2,5cm entre le mur de cote et le cote de la piece servant a empecher le renversement. Si Voitre appareil est de type C2, il n'y aurait pas de distance entre le mur de derriere et le plateauur de dessus de la four. Si voitre appareil est de type C1/C3,la distance entre le mur de derriere et le plateauu de dessus de la four doitetre 2 cm.
2) Marques au fond les deux fentes se trouvant sur la piece a empecher le renversement.
3) Percer a l'aide d'unPERCEUR de 7.5 mm les fentes etmettre les dubelles en plastique dedans.
4) Monter au fond la piece servant a empecher le renversement a l'aide des vis livres avec l'appareil.
5) Placer L'appareil comme a l'image No 4.


6010860/R03

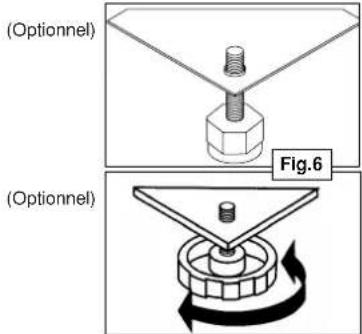

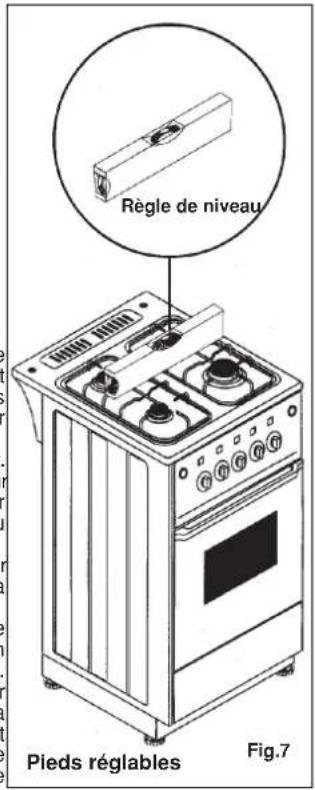

NIVELLEMENT DE LA CUISINIÈRE (OPTIONNEL)
1- Reglez la hauteur de l'arrière de votre cuisinière afin d'insérer la fixation dans l'encoche située à l'arrière de votre cuisinière. Pour ce faire, vissez ou dévissez les pieds comme indiqué ci-dessous (fig.6).

Vissez dans le sens des aiguilles d'une montre pour augmenter la hauteur et dans le sens contraire des aiguilles d'une montre pour diminuer la hauteur de votre cuisine.
2- Placez la cuisine en la poussant, 3- Placez une regle de niveau sur les grilles du plan de cuisson pour vérifier si les quatre pieds sont au même niveau.
4- Reglez les 4 pieds pour élever ou abasser chaque coin de la cuisinière.
Nos youse conseillons de verifier le nivauoIxque la ciusiniere est en place dans son emplacement definitif. Comme il youse sera dificile de regler les pieds dans cette position, retirez la ciusiniere de son emplacement et remetez-la en place un fois le reglage terminé. Repetez cette procedure au siouvent que neccesse (fig.7)

4- UTILISATION
A. PANNEAU DE CONTRÔLÉ
Avant de dire ce chapitre, nous vous conseillons de consulter le tableau 3 et de vérifier les caractéristiques de votre apparéil.

Brûleur ou plaque arrêté gauche
Brûleur avant gauche
Brûleur avant droit
Brûleur arrêté droit
Four et grill à gaz
Fouràgaz
Bouton de fonction pour cusinières électriques
Bouton du thermostat

Fonction Tournebroche
Bouton de l'éclairage interieur
Bouton de l'allumage electrique
B. TABLE DE CUISSON MANETTE DES BRULEI


position forte

position faible

16010860/R03
VOTRE PRODUIT A LE CODE SUIVANT; C XYZVC IDENTIFIE LA MARQUE
Allumage des brûleurs

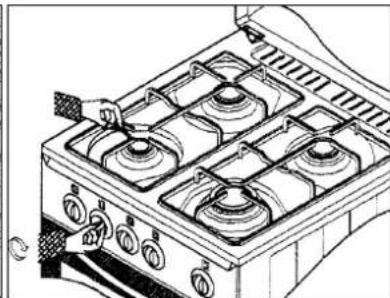

- Allumage électrique des brûleurs à gaz
Appuyez ensuite sur le bouton du dispositif d'allumageEnforcez la
manette correspondant au bruleur a utiliser et tournez-la (fig.9).
- Allumage manuel des brûleurs
Pour allumer un des bruleurs, il suffit d'en approcher une allumette. Appuyez ensuite sur la manette correspondante et tournez-la dans le cas de la trésorerie du trésorerie (Figs. 10).
sens youlu jusqu'a la position desiree (fig.10).


- Allumage électrique des brûleurs avec sécurité coupe gaz
Enforcez la manette correspondant au brûleur à utiliser et tournez-la. Simultanement, appuyez sur le bouton du dispositif d'allumage électrique afin d'allumer le brûleur. Maintenez la manette enforcée pendant 10 secondes après l'allumage. Assurez-vous que le brûleur soit bien allumé.
Si le brûleur ne s'allume pas après 10 secondes ou si il s'éteint, ramenez la manette à la position « • ». Attendeç quelques minutes avant de le rallumer (fig.9).
- Allumage manuel des brûleurs avec sécurité coupe gaz
Pour allumer un des brûleurs, il suffit d'en approcher une allumette (fig10). Appuyez ensuite sur la manette correspondante et tournez-la dans le sens voulu jusqu'à la position désirée. Maintenez la manette enforcée pendant 10 secondes après l'allumage. Assurez-vous que le brûleur soit bien allumé. Si le brûleur ne s'allume pas après 10 secondes ou si il s'étaient, ramenez la manette à la position « • ». Attendez quelques minutes avant de le rallumer.
-RECOMMANDATION :
Pour obtenir une performance maximale des brûleurs, utilisez des casseroles avec les diamètres suivants :
Bruleur rapide:22-28 cm
Bruleur semi-rapide : 14-22 cm
Bruleur auxiliaire:10-14 cm

ERRONÉ

ERRONÉ CORRECRONÉ





-MANETTE DE LA PLAQUE ÉLECTRIQUE
-Utilisation de la plaque electrique
La plaque a 7 positions de chauffe: 4 positions principales (0,1,2,3) et 3 positions intermédiaires. Tournez la manette dans le sens contraire des aiguilles d'une montre pour faire fonctionner la plaque et dans le sens des aiguilles d'une montre pour l'eteindre (Fig.11). Lorsque la plaque est allumée, la lampe témoin rouge qui se trouve à gauche sur le panneau de contrôle s'allume. Cela vous permet de voir si la plaque est restée allumée par erreur.

C.LE FOUR
- MANETTES DE COMMANDE DU FOUR

TFB/R/G 21-22-25

TFB/R/G 21-1,22-1,25-1

TFB/R/G 21E-22E-25E

SELECTEUR DE FONCTION :
TFB/R/G 11-12-15

TFB/R/G 31,32,35

TFB41,42,45


TFB61/62/65
BOUTON DU THERMOSTAT

Fonctions

1) Résistance sole ou brûleur du four
2) Résistance voûte
4) en avec tournebroche
5) congélation
6) Rir a air pulsé
7) Résistances sole et voûte
8) ur a air pulsé avec résistances sole et voute
9) à air pulse avec tournebroche
- Four à gaz avec thermostat
La températe du four est contrôlée par un thermostat. Vous pouvez tourner la manette jusqu'à la températe désirée entre 130^ et 280 C. Le four dispose de 11 niveaux de températe.
Tableau 4
| Tableau des conversions : | |
| °C | F Numération pour gaz |
| 130 265 MIN | |
| 140 285 1 | |
| 150 300 2 | |
| 160 320 3 | |
| 180 355 4 | |
| 190 375 5 | |
| 200 390 6 | |
| 220 430 7 | |
| 240 465 8 | |
| 250 480 9 | |
| 280 535 MAX | |
Four a qaz sans thermostat
Vous pouvez contrcler la tempereature du four en tournant la manette (entre les symboles et). La temperature minimale est de 130^ et la temperature maximale est de 290^
Recommendation
Le four à gaz dispose d'un système coupe-gaz. Si le four s'estint, l'arrivée du gaz est coupée automatiquement et ne peut être reactivement que manuellement.
Pour economiser de l'énergie, éteingnez votre four 5 minutes avant la fin de la cuisson et laissez la porte du four fermée. Lorsque vous désirez contrôler la cuisson, faites fonctionner la lampe du four (si votre cuinisière en possède) en allumant temporariumé votre four. Cela vous évitera d'ouvir la porte du four et empêchera la perte de chaleur.
Allumage électrique du brûleur du four
Enoncez la manette du four et tournez-la dans le sens contraire des aiguilles d'une montre. Simultanement, appuyez sur le bouton de l'allumage électrique. Maintenez la manette enforcée pendant 10 secondes après que le brûleur se soit allumé (fig.21).

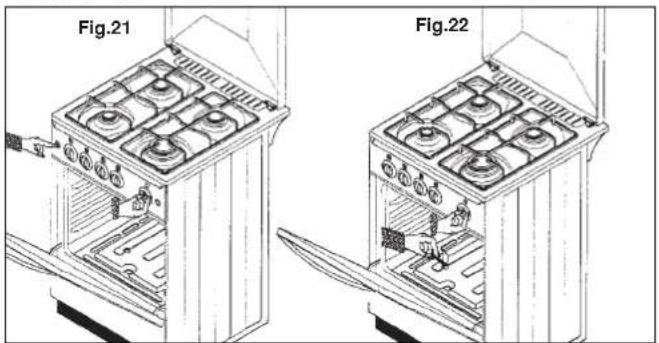

Allumage manuel du bruleur du four
Présentez une allumette à l'entrée du trou du brûleur du four. Enforcez la manette du four et tournez-la dans le sens contraire des aiguilles d'une montre. Maintenez la manette enforcée pendant 10 secondes après que le brûleur se soit allumé. Vérifiez que le brûleur soit bien allumé (fig.22).

-Le gril a gaz
Choisissez la fonction grill. Lorsque vous préchauffez et utilisez le grill, il est recommendé de place le panneau de déflexion de chaleur afin de protéger le panneau de contrôle et les boutons.La portedu four doit always rester entrouverte (fig.23).Si le grill s'estint, l'arrivée de gaz est automatiquement coupée et ne peut être réactivée que manuellement.
ATTENTION: LES PARTIES ACCESSIBLES DU VOTRE CUISINIÈRE PEUVENT ÉTRE CHAUSES LORSQUE VOUS UTILISEZ LE GRIL. VEUILLEZ TENIR LES ENFANTS ELOIGNÉS DE L'APPAREIL.
-Allumage électric du grill
Enforcez la manette du four et tournez-la dans le sens des aiguilles d'une montre jusqu'à la position gril. Simulanément, appuyez sur le bout Maintenez la manette enforcée pendant Controlez la présence de la flamme a (fig.24).
-Allumage manuel du grill
Présentéz une allumette à l'entrée du brûleur du grill. Enforcez la manette du four et tournez-la dans le sens des aiguilles d'une montre jusqu'à la position gril. Maintenez la manette enforcée pendant 10 secondes après l'allumage et vérifie que le brûleur soit bien allumé (Fig.25).


Fig.25
16010860/R03
Recommendations :
Lorsque les brûleurs ne sont pas utilisés, le robinet d'alimentation générale doit toujours être fermé. Si le four ou le grill ne s'allument pas après 10 secondes ou si ils s'éteignent, tournez la manette jusqu'à la position «0». Attendeez quelques minutes avant de rallumer. Les parties accessibles de la cusinière peuvent être chaudes lorsque le grill fonctionne. Veillez àMAINNER les enfants éloignés de l'appareil.
-Réstances sole et voûte
Tournez la manette dans le sens des aiguilles d'une montre pour le faire fonctionner. Le témoin lumineux s'allume. Il s'éteindra lorsque le four aura atteint la température désirée. Le four fonctionne entre 50^ et 250^ . Le thermostat interieur du four allumera et têeindra celui-ci automatiquement afin de maintainir la température choisis.
La lumière interieure du four (optionnelle) s'allume et s'eteint lorsque vous tournier la manette pour allumer ou eteindre le four.
Le four doit normallement être préchauffé. Pour cela, choisisse la température désirée. Lorsque le témoin lumineux s'eteindra, votre four aura atteint cette température et sera donc pré à l'emploi.
Voudevez generalementutiliserles deuxresistancesenmeme temps. Cependant, en fin de cuisson, une seule resistancepeutetre requise. Apreusutilisation, laissezla portedour four ouverteafin delerfroidir. LesmodelesC1/C2/C36001-6002-6005ne disposentpas defonction a resistanceunique.
-Grill électric
Choisissez la fonction gril. Le gril ne fonctionne qu'a une seule position de température. Lorsque vous prechauffez ou utilisez le gril, il est recommandé de placer le panneau de déflexion de chaleur afin de protégérer le panneau de contrôle et les boutons.
La port du four doit toujours rester ouverte lorsque vous utilisez le grill. En cours de fonctionnement, le témoin lumineux rouge qui se trouve à droite sur le panneau de contrôle s'allume. Cela permet de voir si le grill est resté allumé par inadvertance.
Note: Le grill avec tournebroche n'existe que sur les modèles C1/C2/C33001-3002-3005.
-Decongélation
Lorsque vous désirez déconceler des alimentents, placez la grille de rotissage sur le 3me gradin et le plateau sur le gradin inférieur pour recupérer l'eau.
Posez les alimentes congelés sur la grille et tournez la manette jusqu'à la position
-Four a air pulse
Ce four est muni d'un ventilateur qui, lors de la cuisson, évite une tropffe perte de chaleur. La chaleur et l'humidité nécessaire est doncmaintenue a l'intérieur du four. Les alimentes sechent donc moinsfaclement. La buee qui pourrait se former sur la vitre du four est tout afaitnormale.
Il est possible grâce à ce système de faire cuir en même temps des alimentés de nature différente sans avoir de mélange d'odeurs. La chaleur est, en effet, produit au niveau du ventilateur. Ainsi, l'air chaud est distribué de manière égale à l'intérieur du four.
Les alimentés ont tendance à cuir plus rapidement lorsque la température est faible. Lorsque vous utilisez le ventilateur, vous doivent réduire de 10^-2 - 20^ la température de cuisson traditionnelle.
Préchauffez toujours votre four durant 10 min. avant de l'utiliser. Les surfaces de votre four sont ainsi préchauffées et le système de ventilation actionné.
-Four a air pulse avec résistances sole et voute
Cette fonction permet d'utiliser les deux résistances en même temps avec l'air pulsé afin de distribuer la température à l'intérieur du four et d'éviter des pertes de chaleur. Les caractéristiques et l'utilisation est pratiquement identique à la fonction « four à air pulsé ». Le temps de chauffe est un peu plus long mais toutes les techniques de cuisson sont les mêmes.
-Grill à air pulse avec tournebroche
Cette fonction doit être sélectionnée pour les alimentés dont l'intérieur cuit est difficilement.
La résistance du grill produit une forte chaleur qui grille la surface des alimentes.
Le ventilateur fait circuler la chaleur à l'intérieur du four.
Les alimentés doivent toujours être placés au niveau du grill et la porte doit être maintainue fermée. Le four doit être bien prechauffé pour les alimentés qui puisent vite.
- Manette du thermostat
Le contrôle thermostatique vous permet de désirir la temperature désirée. Le thermostat fonctionne entre 50^ et 250^ . Les températures supérieures à 200^ ne sont généralement pas requises. L'utilisation de températures excessives peut causeer une trop forte condensation de vapeur. La lampe témoin située sur le panneau de contrôle s'allume lorsque le thermostat entre en fonctionnement et s'éteint lorsque la temperature désirée est atteinte. Cette lampe fonctionne toujours lorsque les résistances chauffent.

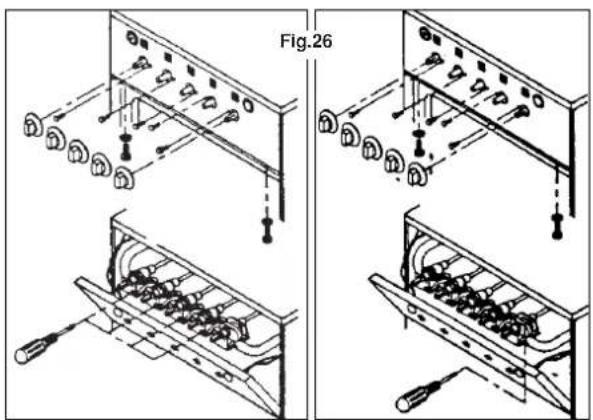

5.REGLAGES
Les brûleurs peuvent être adaptés à toutes sortes de gaz par un technicien qualifié. Pour cela :
- Débranchez votre apparéil.
- Retirez les manettes des brûleurs, dévissez les vis du panneau et retirez-le.
- Allumez les brûleurs en position faible.
- A l'aide d'un tournevis, vissez ou dévissez la vis de réglage jusqu'à ce que la flamme soit réduite au minimum. Le gaz est correctement distribué quand la flamme atteint une longueur minimale de 4 mm environ. Assurez-vous qu'en pas sante de la position maximale à la position minimale, la flamme ne s'éteigne pas.
- Pour le gaz butane, il suffit de visser la vis de réglage. Pour le gaz naturel, il suffit de dévisser de 3/4 de tour la vis de réglage.

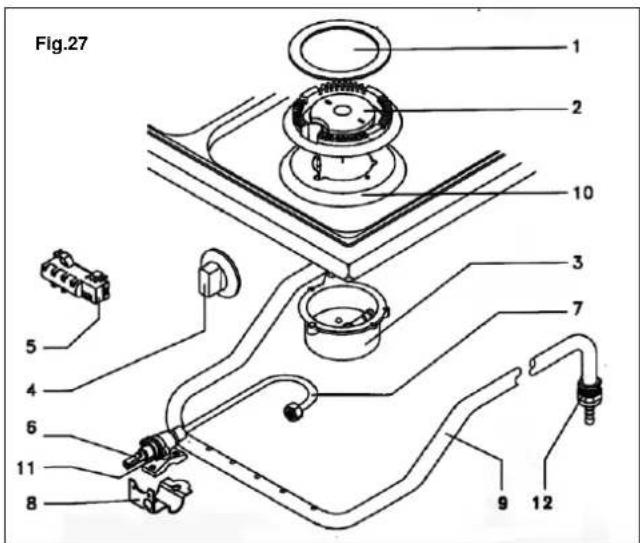

1.Chapeaude bruleur
2.Bruleur (couronne)
3.Corps de bruleur
4.Manette
5.Dispositif d'allumage electrique
6.Robinet
7. Tuyau de distribution
8. Fixation
9.Rampe d'alimentation
10.Table de cuisson
11.Vis « by-pass » du robinet
12.Ecrou de raccordement
Tableau 5
0901
| TYPE INJECT | PRESON | KW | BRULEUR | RESIN | NOMINAL | REDUCT | ||||||||
| LPG (BUTANE) | 28 | RAPID | RAPID | 0.92 | 3.0 | 0.75 | 216 | |||||||
| G30 | STANDARD 1.70 1.70 0.60 3.33 | STANDARD 1.70 1.70 0.60 3.33 | STANDARD 1.70 1.70 0.60 3.33 | 0.55 | 1.15 | 0.29 | 83 | |||||||
| 404 | AVEC | THERMOSTAT | THERMOSTAT | 1.00 | 3.5 | 0.75 | 216 | |||||||
| G31 | THERMOSTAT | THERMOSTAT | THERMOSTAT | 0.80 | 2.5 | 0.80 | 142 | |||||||
| PROpane | MABAR | RAPID | RAPID | 0.92 | 3.0 | 0.75 | 216 | |||||||
| G31 | STANDARD 0.72 0.72 0.50 143 | STANDARD 0.72 0.50 143 | STANDARD 0.72 0.50 143 | 0.55 | 1.15 | 0.29 | 82 | |||||||
| PROpane | MABAR | RAPID | RAPID | 0.92 | 3.0 | 0.75 | 216 | |||||||
| G31 | STANDARD 0.72 0.72 0.50 143 | STANDARD 0.72 0.50 143 | STANDARD 0.72 | 0.55 | 1.15 | 0.29 | 82 | |||||||
| PROpane | MABAR | RAPID | RAPID | 0.92 | 3.0 | 0.75 | 216 | |||||||
| G31 | STANDARD 0.72 0.72 0.50 143 | STANDARD 0.72 | STANDARD 0.72 0.50 143 | 0.55 | 1.15 | 0.29 | 82 | |||||||
| PROpane | MABAR | RAPID | RAPID | 0.92 | 3.0 | 0.75 | 216 | |||||||
| G31 | STANDARD 0.72 0.72 | STANDARD 0.72 0.50 143 | STANDARD 0.72 0.50 143 | 0.55 | 1.15 | 0.29 | 82 | |||||||
| PROpane | MABAR | RAPID | RAPID | 0.92 | 3.0 | 0.75 | 216 | |||||||
| STANDARD 0.72 0.72 0.50 143 | STANDARD 0.72 0.50 143 | STANDARD 0.72 0.50 143 | 0.55 | 1.15 | 0.29 | 82 | ||||||||
| STANDARD 0.72 0.72 0.50 143 | STANDARD 0.72 0.50 143 | STANDARD 0.72 0.50 143 | 0.55 | 1.15 | 0.29 | 82 | ||||||||
| STANDARD 0.75 0.80 2.4 | STANDARD 0.75 0.80 2.4 | STANDARD 0.75 0.80 2.4 | 0.80 | 1.60 | 0.75 | 333 | 1/1 | |||||||
| THERMOSTAT | THERMOSTAT | THERMOSTAT | 1.30 | 3.0 | 0.80 | 216 | ||||||||
| THERMOSTAT | THERMOSTAT | THERMOSTAT | 1.30 | 3.0 | 0.80 | 216 | ||||||||
| THERMOSTAT | THERMOSTAT | THERMOSTAT | 1.30 | 3.0 | 0.80 | 216 | ||||||||
| AVEC | THERMOSTAT | THERMOSTAT | 1.30 | 3.0 | 0.80 | 216 | ||||||||
| THERMOSTAT | THERMOSTAT | THERMOSTAT | 1.30 | 3.0 | 0.80 | 216 | ||||||||
| THERMOSTAT | THERMOSTAT | THERmSTAT | 1.30 | 3.0 | 0.80 | 216 | ||||||||
| THERMOSTAT | THERMOSTAT | THERMOSTAT | 1.30 | 3.0 | 0.80 | 216 | ||||||||
| THERMOSTAT | THERMOSTAT | THERMOSTAT | 1.30 | 3.5 | 0.80 | 82 | ||||||||
| THERMOSTAT | THERMOSTAT | THERMOSTAT | 1.30 | 3.5 | 0.80 | 82 | ||||||||
| THERMOSTAT | THERMOSTAT | THERMOSTAT | 1.30 | 3.5 | 0.80 | 82 | ||||||||
| TCHIMISTAT | TCHIMISTAT | TCHIMISTAT | 1.30 | 3.5 | 0.80 | 82 | ||||||||
| TCHIMISTAT | TCHIMISTAT | TCHIMISTAT | 1.30 | 3.5 | 0.80 | 82 | ||||||||
| TCHIMISTAT | TCHIMISTAT | TCHIMISTAT | 1.30 | 3.5 | 1.79 | 179 | ||||||||
| TCHIMISTAT | TCHIMISTAT | TCHIMISTAT | 1.30 | 3.5 | 1.79 | 179 | ||||||||
| TCHIMISTAT | TCHIMISTAT | TCHIMISTAT | 1.30 | 3.5 | 1.79 | 179 | ||||||||
La quantité d'air nécessaire à la combustion est de 2m^3 /h -kW.
B. Changement des injecteurs
Cette cuisière s'adapte aux différents types de gaz grâce au remplacement des injeuteurs par une personne qualifiée.
Si ce remplacement n'est pas fait correctement, la garantie ne sera pas valide et l'utiliser final pourrait etre sujet a des poursuites.
1. Remplacement des injecteurs de la table de cuisson

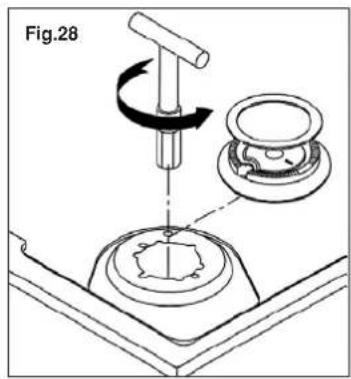

Utilisé les injecteurs fournis avec cette cuisinière. Veillé à ce que la cuisinière ne soit pas branchée à l'alimentation électrique ou à gaz. Dévissez l'injecteur. Remplacez-le avec le nouveau. Procedez de même avec les trois autres brûleurs (Fig.28).


2. Remplacement de I'injecteur du four

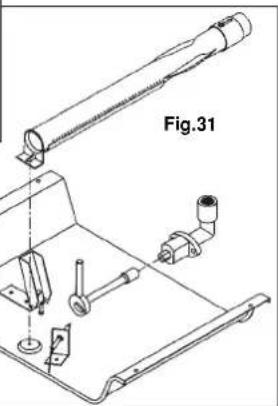

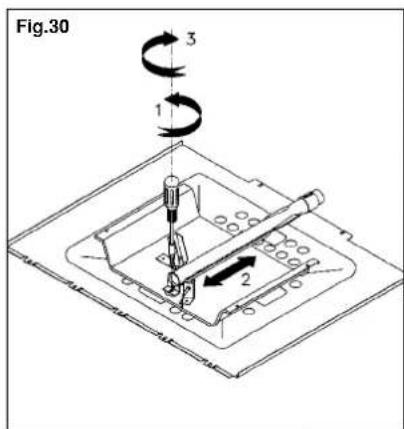

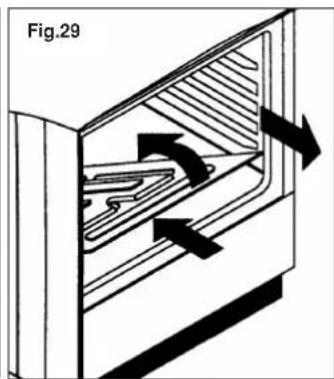

Retiree le couvercle inférieur du four. Pour cela, poussez-le vers l'arriere, ensuite souleve-let et retirez-le. Desserrez la vis qui maintainie le bruleur en place et retirez-le bruleur.

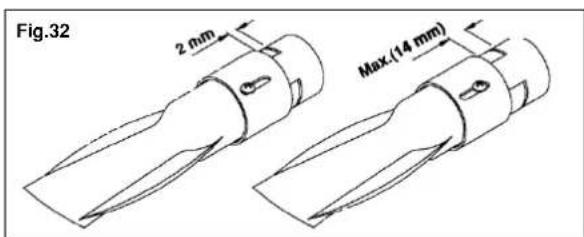

Dévissez et retirez l'injecteur qui se troue dans le bas du four. Utilisez une clo ne 7. Remplaceze-le par l'injecteur fourni avec cette cuisinière. Desserrez la vis qui se troue sur I'anneau de réglage de bruleur. D'après les valeurs données sur le Tableau 6 pour types de gas et pressions relatives (Fig.32), régler la mise au point primaire de I'ain en faisant glisser I'annexe vers le bruleur pour augmenter ou bien vers le bout du bruleur pour déscroître la valeur.
Replacez le bruleur à l'intrerieur du four et vissez la vis. Replacez le couvercle inférieur.



16010860/R03
3. Remplacement de I'injecteur du grill

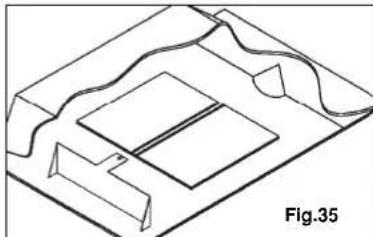

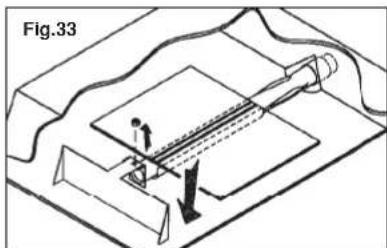

Retirez la vis et la rondelle qui maintain le brûleur en place. Retirez doucément le brûleur (Fig 33).
Retrez l'injecteur. Utilisez une clé no 7. Remplacez-le par l'injecteur fourni avec cette cuisinière (Fig.34).


Desserrez la vis qui se trouve sur l'anneau de réglage de brûleur. D'après les valeurs données sur le Tableau 6 pour types de gas et pressions relatives (Fig.32), régler la mise au point primaire de l'ain en faisant glisser l'anneau vers le brûleur pour augmenter ou bien vers le bout du brûleur pour décroitre la valeur.

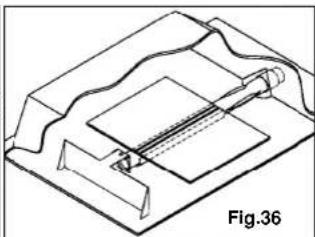

Replacez le bruleur du grill. Replacez la vis et la rondelle de maintien. Dimensions de l'accord de l'air primaire pour les bruleurs des jours et grils.
Tableau 6
| TYPE DE GAS | PRESSION MBAR | DIMENSION DU TROU POUR LE BR6LEUR DU FOUR | DIMENSION DU TROU POUR LE BR6LEUR DU GRIL |
| G30 (BUTANE) | 28-30 | 14 (MAX.) | 14(MAX.) |
| G30 (BUTANE) | 50 | 2 | 2 |
| G31 (PROPANE) | 37 | 14 (MAX.) | 14(MAX.) |
| G31 (PROPANE) | 50 | 2 | 2 |
| G20 | 20 | 2 | 2 |
| G25 | 25 | 2 | 2 |
6. NETTOYAGE ET ENTRETIEN
-
Avant de nettoyer votre apparéil, assurez-vous qu'il soit débranché et complètement refroidi.
2.Les parties émailées peuvent être nettoyées à l'eau et au savon à l'aide d'un chiffon doux et propre. N'utilise jamais de produits abrasifs.
3.En retirant la grille, vous pouvez facilement nettoyer la surface émailée de la table de cuisson.
4.Les manettes doivent être nettoyées régulierement à l'aide d'un chiffon humide et essuyées à l'aide d'un chiffon sec.
5.Les bruleurs et les grilles peuvent etre nettoyés avec de I'eau et du savon.
6.Les plaques electriques sales peuvent etre nettoyees doucement a laide de fibre de verre et du savon. Prenez garde a ne pas I'abimer. Pour les proteger, essuyez-les regulierement avec de I'huile de machine ou des materiaux de protection. Effectuez cette operation lorsque la plaque est chaude. Le produit penetrera plus facilement.
7.Le couvercle de la cuisine est amovible. -
La portedou four estegalement amovible:
-
O uvre la porte complètement

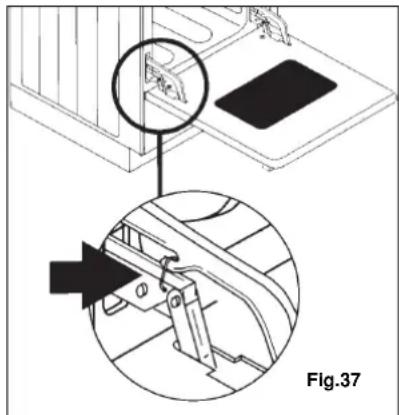

- Il existe une bride (ou anneau) sur chacune des deux charnières. Abaissez-la. N'oubliez pas de le faire sur les deux charnières avant de passer à l'étape suivante (Fig.37).
- Soulevez lentement la porte et tirez-la vers vous. La porte se détachera complètement.
-
Lorsque vous replacez la porte, replaces les charnières dans leur emplacement. Poussez bien la porte et fixez les charnières grâce aux brides.
-
Il est conseilé de retarder de temps en temps les boutons de contrôle afin de nettoyer la surface qu'ils cachent. Ils ne sont pas fixés mais montés. Ils peuvent être retirés à l'aide d'un instrument en plastique comme une spatule.
- Pour préserver son aspect neuf, nettoyez votre four régulièrement.
- Evitez demettrevoire four en contact avec des substances acides ou alcalines comme du vinaigre,du jus de citron,du sel,etc.En cas de contact, essuyezimmédiatementvroye four.
- Faites particulièrement attention à ne pas éclabousser la portedou four avec de l'eau lorsque celui-ci fonctionne.

13.Les Regles a appliquer pour l'utilisation et nettoyage facile des tables de cuisson vitroceramique et sécurité.

Veuillez d'abord enlever tous les restes de nourriture et les graisses avec de préférence un racloir à lame de rasoir ou chaque chose de semble.
Ensuite nettoyez la plaque de cuisson, tant qu'elle est encore chaude, avec un nettoyant adequat et un morceau de papier. Rincez ensuite la plaque et frottez-la avec un chiffon propre.

Si, par hasard, du papier aluminium ou des matieres plastiques ont fondus sur votre table, il faut les enlever immeditaement avec un racloir. Vous évitezz ainsi d'endommager la surface. Cela vaut également pour le sucre ou les alimentés à haute teneur en sucre qui pouralent déborder sur leur table.

N'utilise jamais de poudre abrasive ou d'épange à récurer métallique. Cette restriction s'applique aussi aux atomiseurs pour four et aux detachants.
Attention: En cas de férule visible sur la surface vitrocéramique, débranchez immédiatement votre apparil de l'alimentation électrique.
7.CONDITIONS GENERALES DE GARANTIE
Nous nous engage ons à réparer gratuitement votre apparéil tant qu'il est sous garantie.
La garantie couvre uniquement le remplacement des pieces défectueuses. Une réparation ou une modification non autorisée de l'appareil annule cette garantie.
Cet apparéil doit être branché au système électrique. Des problèmes dus à une connexion incorrecte ne seront pas couverts par cette garantie.
Notice Facile
