Caractéristiques techniques	Cuisinière Arrow C11001, 4 foyers, dimensions : 60 x 60 cm, puissance totale : 7000 W
Type de cuisson	Gaz
Utilisation	Idéale pour la cuisson de plats variés, avec des commandes manuelles pour chaque foyer
Maintenance	Nettoyage régulier des grilles et des foyers, vérification des tuyaux de gaz
Sécurité	Système de sécurité pour éviter les fuites de gaz, allumage sécurisé
Informations générales	Garantie de 2 ans, consommation énergétique modérée, design moderne

FOIRE AUX QUESTIONS - C11001 Arrow

Comment allumer la cuisinière Arrow C11001 ?

Pour allumer la cuisinière Arrow C11001, tournez le bouton de commande sur la position 'On' et appuyez sur le bouton d'allumage jusqu'à ce que la flamme s'allume.

Que faire si la flamme ne s'allume pas ?

Vérifiez que la bouteille de gaz est pleine et correctement connectée. Assurez-vous également que le bouton d'allumage est enfoncé correctement.

Comment nettoyer la surface de cuisson de la cuisinière ?

Utilisez un chiffon humide et un nettoyant doux pour essuyer la surface de cuisson. Évitez les produits abrasifs qui pourraient rayer la surface.

Quel type de gaz peut être utilisé avec la cuisinière Arrow C11001 ?

La cuisinière Arrow C11001 est conçue pour fonctionner avec du gaz butane ou propane. Assurez-vous de suivre les recommandations du fabricant.

La cuisinière émet une odeur de gaz, que faire ?

Si vous sentez une odeur de gaz, éteignez immédiatement la cuisinière, ouvrez les fenêtres et évacuez la pièce. Contactez un professionnel pour vérifier l'installation.

Comment régler la température de cuisson ?

Pour régler la température, tournez le bouton de commande vers la gauche ou la droite pour augmenter ou diminuer la flamme selon vos besoins.

La cuisinière a-t-elle une garantie ?

Oui, la cuisinière Arrow C11001 est généralement couverte par une garantie de 2 ans à compter de la date d'achat. Vérifiez votre manuel pour plus de détails.

Puis-je utiliser des casseroles en métal sur cette cuisinière ?

Oui, vous pouvez utiliser des casseroles en métal, en céramique ou en fonte sur la cuisinière Arrow C11001. Assurez-vous qu'elles sont adaptées à une cuisson sur gaz.

Comment stocker la cuisinière si elle n'est pas utilisée ?

Stockez la cuisinière dans un endroit sec et frais, à l'abri de l'humidité. Déconnectez la bouteille de gaz et assurez-vous que tous les boutons sont en position 'Off'.

Où puis-je trouver des pièces de rechange pour la cuisinière Arrow C11001 ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local ou directement sur le site Web du fabricant. Assurez-vous d'avoir le modèle de votre cuisinière à portée de main.

MODE D'EMPLOI C11001 Arrow

2- PRECAUTIONS D'EMPLOI

LISEZ ATTENTIVEMENT TOUS LES CONSEILS IMPORTANTS DE SECURITE ET TOUTES LES INSTRUCTIONS D'EMPLOI AVANT D'UTILISER VOTRE APPAREIL

• Les conditions de branchement de cet appareil sont indiquées sur la plaquette signalétique.
  Cet appareil doit être installé suivants les normes en vigueur et utilisé dans un endroit bien aéré uniquement. Lisez attentivement ce manuel avant la première ou l'installation de cet appareil.
• Cet appareil doit avoir un branchement de mise à terre.
  Tout branchemnet incorrect ne sera pas couvert par la garantie.
• Cet appareil n'est pas relié à un système d'évacuation des produits de la combustion.Veillez à assurer une bonne ventilation de la pièce.
• L'utilisation d'une cuisinière à gaz provoque de la chaleur et de la vapeur dans la pièce dans laquelle elle se trouve. Assurez-vous donc que la cuisine soit bien aérée. Pour ce faire, utilisez un moyen de ventilation naturelle ou une hotte électrique.
  La puissance de ventilation doit être réglée suivant la durée d'utilisation de l'appareil (ouverture d'une fenêtre, d'une porte, ou augmentation de la puissance de la hotte).
  Lorsque le four fonctionne, les trous d'aération de l'appareil ne doivent être couverts en aucun cas.
• En cours de fonctionnement, la vitre de la porte du four étant chaude, il est vivement recommandé de tenir les enfants éloignés de l'appareil.
• Si par accident, un des brûleurs s'éteint, veuillez tourner la manette adéquate pour l'éteindre. Ne tentez pas de rallumer le brûleur avant au moins une minute.
• Retirez toutes les traces d'emballage avant d'utiliser cet appareil.
• Ne rangez pas à l'intérieur de votre four, du tiroir de rangement ou près des brûleurs des aérosols, des produits inflammables tels que du papier, du plastique et du tissu.
• Ne vérifiez jamais l'étanchéité du tuyau d'arrivée du gaz à l'aide d'une flamme.

3- INSTALLATION

AVANT L'INSTALLATION, ASSUREZ-VOUS QUE LES CONTIDIONS DE DISTRIBUTION LOCALES (NATURE ET PRESSION DU GAZ) ET LES RÉGLAGES DE L'APPAREIL SOIENT COMPATIBLES.

1- Il s'agit d'un appareil de Classe 1. Il doit donc être installé et branché suivant les normes en vigueur.

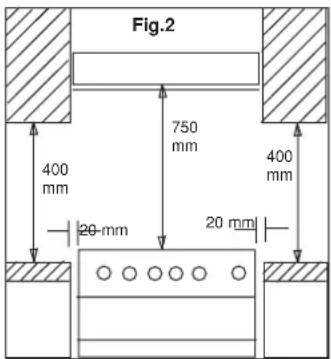

2- La distance entre l'appareil et les murs ou les meubles adjacents doit être comme suit:

a. la distance en hauteur séparant la cuisinière de la hotte ou de tout autre meuble doit être supérieure ou égale à 750 mm.

b. la distance entre les parois de la cuisinière et des murs doit être d'au moins 20 mm.

c. la distance entre le mur arrière et l'appareil doit être d'au moins 20mm pour les modèles C3 et C1. Pour les modèles C2 aucune distance n'est nécessaire.

3- Si votre appareil fonctionne au gaz et à l'électricité, veillez à le placer le plus près possible des deux sources d'énergie.

4- Afin d'éviter que votre appareil ne bascule, une patte de fixation doit être installée correctement. Cette fixation est livrée de manière optionnelle avec votre appareil.

Consultez le chapitre approprié pour l'installation de cette fixation. 5- L'Espagne, l'Italie, le Portugal, le Luxembourg, Allemagne la Grèce autorisent le raccordement au moyen d'un about et d'un tuyau souple comme indiqué en B (fig. 3). Pour ces pays, les abouts doivent être conformes aux normes nationales en vigueur. Pour le Danemark, les Pays-Bas, l'Irlande le raccordement est obligatoirement réalisé en utilisant la pièce E (fig.3) et des tuyaux flexibles comme indiqué en C (fig.3) ou des tubes rigides.

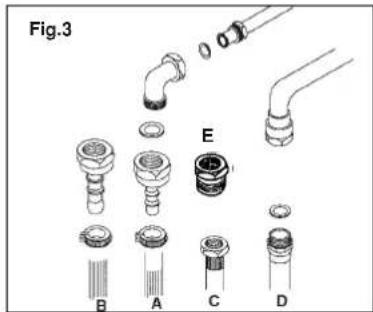

Ce type de raccordement peut aussi être utilisé en Espagne, en Italie, au Portugal, en Grèce et au Luxembourg.

L'Angleterre autorise le raccordement comme indiqué en D. Fig.3. En France, le raccordement au gaz naturel doit être obligatoirement réalisé en utilisant soit un tuyau flexible avec embout comme indiqué en C, soit un tuyau rigide. Le raccordement au gaz butane se fera au moyen d'un tuyau NF-Gaz auquel vous ajouterez un collier. En aucun cas, le tuyau d'alimentation ne doit passer derrière le four, ni être en contact avec les parois adjacentes.

Après que le raccordement ait été effectué, il faut en vérifier l'étanchéité. Pour ce faire, appliquez sur le tuyau un liquide moussant. Aucune bulle ne doit apparaître.

S'il y a des bulles, il convient de vérifier le serrage de l'écrou de raccordement ou éventuellement l'état du joint.

6- Avant la première utilisation, assurez-vous qu'il ne reste aucun matériel d'emballage sur votre cuisinière.
7- Les éléments chauffants de votre four sont recouverts d'un film protecteur qu'il faut brûler avant l'emploi. Il est important de bien aérer la pièce durant cette opération pour éliminer la fumée dégagée. Il est vivemnet recommandé de respecter la procédure suivante avant la première utilisation de votre four :

Fig.2 400 mm 750 mm 20 mm 20 mm 400 mm

- Pour four à gaz :

• Allumez le brûleur du four comme indiqué dans ce mode d'emploi.
• Laissez le four fonctionner durant 10 minutes. Eteignez votre four et laissez-le refroidir.
• Si le brûleur du four ne s'allume pas après 15 secondes ou s'éteint, vous devez tourner le bouton jusqu'à la position "0". Attendez quelques minutes avant de rallumer le four.

- Pour four électrique :

• Laissez la porte du four ouverte et laissez chauffer le four à 200°C pendant 15 minutes.
• Éteignez le four et laissez-le refroidir.

- Pour gril à gaz :

• Allumez le brûleur du gril comme indiqué dans ce mode d'emploi.
• Laissez la porte du four ouverte et laissez fonctionner le gril durant 10 minutes.
  Eteignez-le et laissez votre four refroidir.
• Si le brûleur du gril ne s'allume pas après 15 secondes ou s'éteint, vous devez tourner le bouton jusqu'à la position "0". Attendez quelques minutes avant de le rallumer.

- Pour gril électrique :

• Ouvrez la porte du four et positionner le bouton de commande du four sur "gril" ou sur "gril avec tournebroche". Maissez fonctionner le gril durant 1 minutes.
• Eteignez le gril et laissez-le refroidir.

- Pour les plaques électriques:

• Tournez le bouton de contrôle de la plaque jusqu'à la position maximale (no 3 sur le bouton).
• Laissez-la fonctionner durant 5 minutes.

Une fois votre four refroidi, frottez-le avec un chiffon doux et propre.

Note : Les modèles économiques ne disposent pas d'allumage intérieur ni d'allumage électrique.

PAYS DE DESTINATION	CATÉGORIEPOUR LESQUELLES L'APPAREIL PEUT FUNCTIONNER	LES PAYS POUR LESQUELLES LE RACCORD ISO 22&ISO 7 EST NÉCESSAIRE	LES PAYS OU LE DISPOSITIF DE SECURITÉ EST DEMANDÉ
AT	II2H3B:P	★☆	★☆
BE	II2E+3+	★☆
DE	II2E3B:P	★☆	★☆
DK	II2H3B:P	★☆	★☆
ES	II2H3+
FI	II2H3B:P		★☆
FR	II2E+3+
GB	II2H3+	★☆
GR	II2H3+
IE	II2H3+	★☆
IT	II2H3+
LU	II2E3B:P
NL	II2L3B:P	★☆
NO	I3B:P	★☆	★☆
PT	II2H3+
SE	III1ab2H3B:P		★☆

Tableau 2

* La catégorie des autres pays.

CATÉGORIE POUR LESQUELLES LAPPAREIL PEUT FUNCTIONNER	II_E,3,4	II_2H3,4
PAYS DE DESTINATION	AL, LET, RU, ON, RP, IND, EAT, LT, BG, ETH, HR, U, RL, M, RO, ET, EST, BRN, ZA SA, WAN, NZ, IR, SGR, T, KWT,RI,SF, GH, MAL, CS,ET, USA	BOL

Pour minimiser le risque d'être renverse a cause des poids sur le couvercle ou de L'utilisation anormale de l'appareil,monter d'une façon sure la piece adequate pour empecher le renversement (celle-ci est livree avec l'appareil) 1)Meltre la piece pour empecher le renversement au fond comme on montre a l'image No 5. Au cas ou les murs de cote n'existeraient pas, laisser un vide de 0,5 cm entre la plaque de fer de la four et le cote du tole de la piece servant a empecher le renversement.Si les murs de cote existent, il faut laisser dans ce cas une distance de 2,5 cm entre le mur de cote et le cote de la piece servant a empecher le renversement. Si Votre appareil est de type C2, il n'y aurait pas de distance entre le mur de derriere et le plateau de dessus de la four. Si votre appareil est de type C1/C3, la distance entre le mur de derriere et le plateau de dessus de la four doit être de 2 cm.

2) Marques au fond les deux fentes se trouvant sur la piece a empecher le renversement.
3) Percer a l'aide d'un perceur de 7.5 mm les fentes et mettre les dubelles en plastique dedans.
4) Monter au fond la piece servant a empecher le renversement à l'aide des vis livres avec l'appareil.
5) Placer L'appareil comme a l'image No 4.

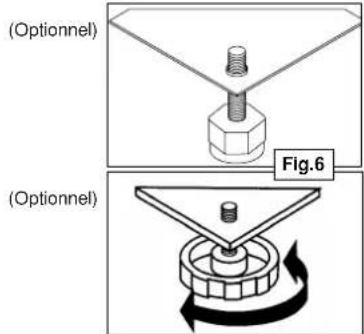

1- Réglez la hauteur de l'arrière de votre cuisinière afin d'insérer la fixation dans l'encoche située à l'arrière de votre cuisinière. Pour ce faire, vissez ou dévissez les pieds comme indiqué ci-dessous (fig.6).

(Optionnel) (Optionnel) Fig.6

Vissez dans le sens des aiguilles d'une montre pour augmenter la hauteur et dans le sens contraire des aiguilles d'une montre pour diminuer la hauteur de votre cuisinière.

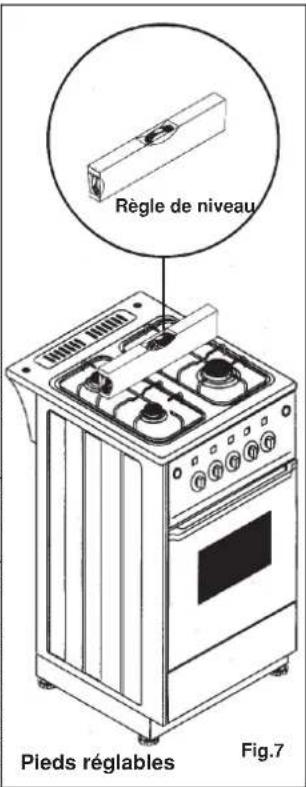

2- Placez la cuisinière en la poussant. 3- Placez une règle de niveau sur les grilles du plan de cuisson pour vérifier si les quatre pieds sont au même niveau.

4- Réglez les 4 pieds pour élever ou abaisser chaque coin de la cuisinière.

Nous vous conseillons de vérifier le niveau lorsque la cuisinière est en place dans son emplacement définitif. Comme il vous sera difficile de régler les pieds dans cette position, retirez la cuisinière de son emplacement et remettez-la en place un fois le réglage terminé. Répétez cette procédure aussi souvent que nécessaire (fig.7)

Règle de niveau Pieds réglables Fig.7

4- UTILISATION

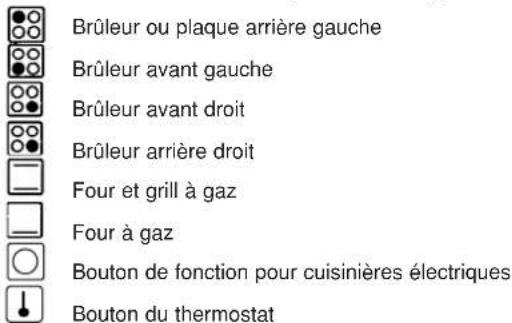

A. PANNEAU DE CONTRÔLE

Avant de lire ce chapitre, nous vous conseillons de consulter le tableau 3 et de vérifier les caractéristiques de votre appareil.

Brûleur ou plaque arrière gauche Brûleur avant gauche Brûleur avant droit Brûleur arrière droit Four et grill à gaz Four à gaz Bouton de fonction pour cuisinières électriques Bouton du thermostat

Fonction Tournebroche Bouton de l'éclairage intérieur Bouton de l'allumage électrique

B. TABLE DE CUISSON MANETTE DES BRÛLEURS

Fig.8

Fig.8

16010860/R03

Tableau 3

VOTRE PRODUIT A LE CODE SUIVANT; C XYZTV C IDENTIFIE LA MARQUE

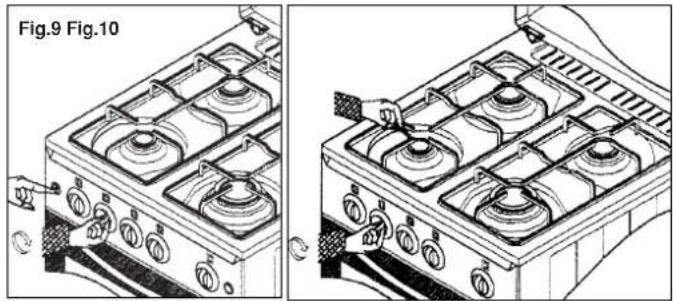

Allumage des brûleurs

- Allumage électrique des brûleurs à gaz

Appuyez ensuite sur le bouton du dispositif d'allumageEnfoncez la manette correspondant au brûleur à utiliser et tournez-la (fig.9).

- Allumage manuel des brûleurs

Pour allumer un des brûleurs, il suffit d'en approcher une allumette. Appuyez ensuite sur la manette correspondante et tournez-la dans le sens voulu jusqu'à la position désirée (fig.10).

- Allumage électrique des brûleurs avec sécurité coupe gaz

Enfoncez la manette correspondant au brûleur à utiliser et tournez-la. Simultanément, appuyez sur le bouton du dispositif d'allumage électrique afin d'allumer le brûleur. Maintenez la manette enfoncée pendant 10 secondes après l'allumage. Assurez-vous que le brûleur soit bien allumé.

Si le brûleur ne s'allume pas après 10 secondes ou si il s'éteint, ramenez la manette à la position « • » . Attendez quelques minutes avant de le rallumer (fig.9).

- Allumage manuel des brûleurs avec sécurité coupe gaz

Pour allumer un des brûleurs, il suffit d'en approcher une allumette (fig10). Appuyez ensuite sur la manette correspondante et tournez-la dans le sens voulu jusqu'à la position désirée. Maintenez la manette enfoncée pendant 10 secondes après l'allumage. Assurez-vous que le brûleur soit bien allumé. Si le brûleur ne s'allume pas après 10 secondes ou si il s'éteint, ramenez la manette à la position « • ». Attendez quelques minutes avant de le rallumer.

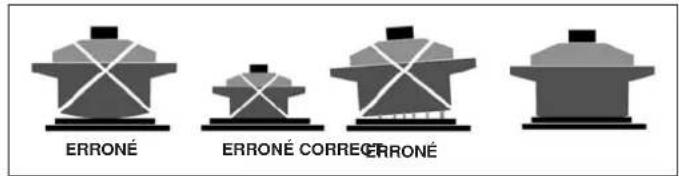

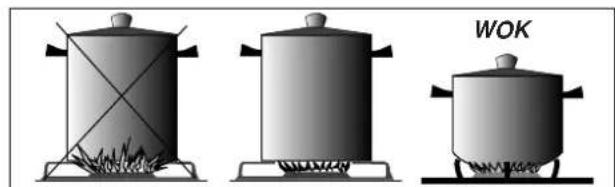

-RECOMMANDATION :

Pour obtenir une performance maximale des brûleurs, utilisez des casseroles avec les diamètres suivants :

Brûleur rapide : 22-28 cm

Brûleur sémi-rapide : 14-22 cm

Brûleur auxiliaire : 10-14 cm

ERRONÉ ERRONÉ CORRE ERRONÉ

WOK

-MANETTE DE LA PLAQUE ÉLECTRIQUE

-Utilisation de la plaque électrique

La plaque a 7 positions de chauffe : 4 positions principales (0,1,2,3) et 3 positions intermédiaires. Tournez la manette dans le sens contraire des aiguilles d'une montre pour faire fonctionner la plaque et dans le sens des aiguilles d'une montre pour l'éteindre (Fig.11). Lorsque la plaque est allumée, la lampe témoin rouge qui se trouve à gauche sur le panneau de contrôle s'allume. Cela vous permet de voir si la plaque est restée allumée par erreur.

1) ☐ Résistance sole ou brûleur du four
2) Résistance voûte
3)
4) avec tournebroche
5) D'congélation
6) Four à air pulsé
7) Résistances sole et voûte
8) ☐ur à air pulsé avec résistances sole et voûte
9) à air pulsé avec tournebroche

- Four à gaz avec thermostat

La température du four est contrôlée par un thermostat. Vous pouvez tournez la manette jusqu'à la température désirée entre 130°C et 280°C. Le four dispose de 11 niveaux de température.

Tableau 4

Tableau des conversions :
°C	°F	Numérotation pour gaz
130 265 MIN
140 285 1
150 300 2
160 320 3
180 355 4
190 375 5
200 390 6
220 430 7
240 465 8
250 480 9
280 535 MAX

16010860/R03

Four à gaz sans thermostat

Vous pouvez contrôler la température du four en tournant la manette (entre les symboles et ). La température minimale est de 130°C et la température maximale est de 290°C.

Recommendation

Le four à gaz dispose d'un système coupe-gaz. Si le four s'éteint, l'arrivée du gaz est coupée automatiquement et ne peut être réactivée que manuellement.

Pour économiser de l'énergie, éteingnez votre four 5 minutes avant la fin de la cuisson et laissez la porte du four fermée. Lorsque vous désirez contrôler la cuisson, faites fonctionner la lampe du four (si votre cuisinière en possède) en allumant temporairement votre four. Cela vous évitera d'ouvrir la porte du four et empêchera la perte de chaleur.

Allumage électrique du brûleur du four

Enfoncez la manette du four et tournez-la dans le sens contraire des aiguilles d'une montre. Simultanément, appuyez sur le bouton de l'allumage électrique. Maintenez la manette enfoncée pendant 10 secondes après que le brûleur se soit allumé (fig.21).

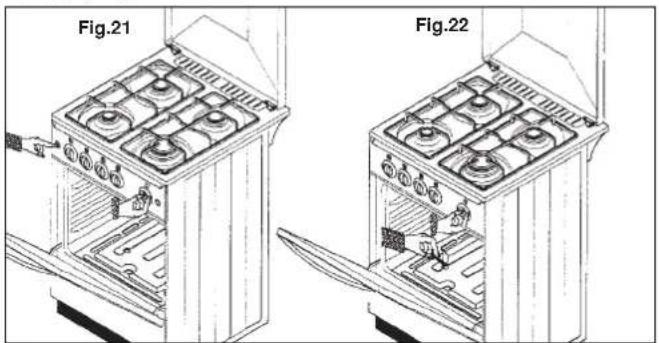

Allumage manuel du brûleur du four

Présentez une allumette à l'entrée du trou du brûleur du four. Enfoncez la manette du four et tournez-la dans le sens contraire des aiguilles d'une montre. Maintenez la manette enfoncée pendant 10 secondes après que le brûleur se soit allumé. Vérifiez que le brûleur soit bien allumé (fig.22).

Choïsissez la fonction gril. Lorsque vous préchauffez et utilisez le gril, il est recommandé de placé le panneau de déflexion de chaleur afin de protéger le panneau de contrôle et les boutons. La porte du four doit toujours rester entrouverte (fig. 23). Si le gril s'éteint, l'arrivée de gaz est automatiquement coupée et ne peut être réactivée que manuellement.

ATTENTION: LES PARTIES ACCESSIBLES DU VOTRE CUISINIÈRE PEUVENT ÊTRE CHAUDES LORSQUE VOUS UTILISEZ LE GRIL. VEUILLEZ TENIR LES ENFANTS ÉLOIGNÉS DE L'APPAREIL.

-Allumage électrique du grill

Enfoncez la manette du four et tournez-la dans le sens des aiguilles d'une montre jusqu'à la position gril.

Simultanément, appuyez sur le bouton de l'allumage électrique. Maintenez la manette enfoncée pendant 10 secondes après l'allumage. Controlez la présence de la flamme après avoir relaché la manette (fig.24).

-Allumage manuel du gril

Présentez une allumette à l'entrée du brûleur du gril. Enfoncez la manette du four et tournez-la dans le sens des aiguilles d'une montre jusqu'à la position gril. Maintenez la manette enfoncée pendant 10 secondes après l'allumage et vérifiez que le brûleur soit bien allumé (Fig.25).

Lorsque les brûleurs ne sont pas utilisés, le robinet d'alimentation générale doit toujours être fermé. Si le four ou le gril ne s'allument pas après 10 secondes ou si ils s'éteignent, tournez la manette jusqu'à la position »0». Attendez quelques minutes avant de rallumer. Les parties accessibles de la cuisinière peuvent être chaudes lorsque le grill fonctionne. Veillez à maintenir les enfants éloignés de l'appareil.

-Résistances sole et voûte

Tournez la manette dans le sens des aiguilles d'une montre pour le faire fonctionner. Le témoin lumineux s'allume. Il s'éteindra lorsque le four aura atteint la température désirée. Le four fonctionne entre 50°C et 250°C. Le thermostat intérieur du four allumera et éteindra celui-ci automatiquement afin de maintenir la température choisie.

La lumière intérieure du four (optionnelle) s'allume et s'éteint lorsque vous tourner la manette pour allumer ou éteindre le four.

Le four doit normallement être préchauffé. Pour cela, choisissez la température désirée. Lorsque le témoin lumineux s'éteindra, votre four aura atteint cette température et sera donc prêt à l'emploi.

Vous devez généralement utiliser les deux résistances en même temps. Cependant, en fin de cuisson, une seule résistance peut être requise. Après utilisation, laissez la porte du four ouverte afin de le refroidir. Les modèles C1/C2/C36001-6002-6005 ne disposent pas de fonction à résistance unique.

-Gril électrique

Choisissez la fonction gril. Le gril ne fonctionne qu'à une seule position de température. Lorsque vous préchauffez ou utilisez le gril, il est recommandé de placer le panneau de déflexion de chaleur afin de protéger le panneau de contrôle et les boutons.

La porte du four doit toujours rester ouverte lorsque vous utilisez le grill. En cours de fonctionnement, le témoin lumineux rouge qui se trouve à droite sur le panneau de contrôle s'allume. Cela permet de voir si le grill est resté allumé par inadvertance.

Note : Le gril avec tournebroche n'existe que sur les modèles C1/C2/C33001-3002-3005.

-Décongélation

Lorsque vous désirez décongeler des aliments, placez la grille de rôtissage sur le 3me gradin et le plateau sur le gradin inférieur pour récupérer l'eau.

Posez les aliments congelés sur la grille et tournez la manette jusqu'à la position ☒

-Four à air pulsé

Ce four est muni d'un ventilateur qui, lors de la cuisson, évite une trop forte perte de chaleur. La chaleur et l'humidité nécessaire est donc maintenue à l'intérieur du four. Les aliments sèchent donc moins facilement. La buée qui pourrait se former sur la vitre du four est tout à fait normale.

Il est possible grâce à ce système de faire cuire en même temps des aliments de nature différente sans avoir de mélange d'odeurs. La chaleur est, en effet, produite au niveau du ventilateur. Ainsi, l'air chaud est distribué de manière égale à l'intérieur du four.

Les aliments ont tendance à cuire plus rapidement lorsque la température est faible. Lorsque vous utilisez le ventilateur, vous devez réduire de 10°-20°C la température de cuisson traditionnelle.

Préchauffez toujours votre four durant 10 min. avant de l'utiliser. Les surfaces de votre four sont ainsi préchauffées et le système de ventilation actionné.

-Four à air pulsé avec résistances sole et voûte

Cette fonction permet d'utiliser les deux résistances en même temps avec l'air pulsé afin de distribuer la température à l'intérieur du four et d'éviter des pertes de chaleur. Les caractéristiques et l'utilisation est pratiquement identique à la fonction « four à air pulsé ». Le temps de chauffe est un peu plus long mais toutes les techniques de cuisson sont les mêmes.

-Gril à air pulsé avec tournebroche

Cette fonction doit être sélectionnée pour les aliments dont l'intérieur cuit difficilement.

La résistance du gril produit une forte chaleur qui grille la surface des aliments. Le ventilateur fait circuler la chaleur à l'intérieur du four.

Les aliments doivent toujours être placés au niveau du gril et la porte doit être maintenue fermée. Le four doit être bien préchauffé pour les aliments qui cuisent vite.

- Manette du thermostat

Le contrôle thermostatique vous permet de choisir la température désirée. Le thermostat fonctionne entre 50°C et 250°C. Les températures supérieures à 200°C ne sont généralement pas requises. L'utilisation de températures excessives peut causer une trop forte condensation de vapeur. La lampe témoin située sur le panneau de contrôle s'allume lorsque le thermostat entre en fonctionnement et s'éteint lorsque la température désirée est atteinte. Cette lampe fonctionne toujours lorsque les résistances chauffent.

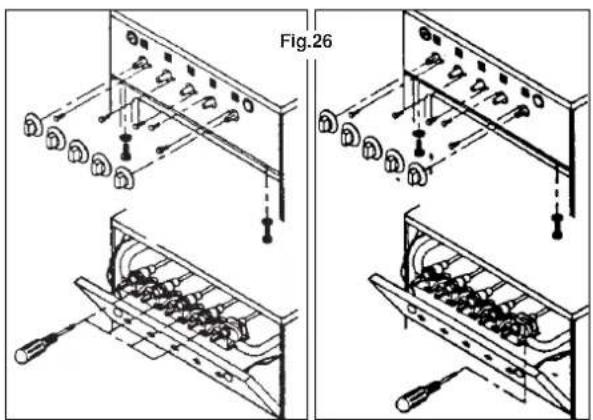

5.REGLAGES

Les brûleurs peuvent être adaptés à toutes sortes de gaz par un technicien qualifié. Pour cela :

1. Débranchez votre appareil.
2. Retirez les manettes des brûleurs, dévissez les vis du panneau et retirez-le.

3. Allumez les brûleurs en position faible.

4. A l'aide d'un tournevis, vissez ou dévissez la vis de réglage jusqu'à ce que la flamme soit réduite au minimum. Le gaz est correctement distribué quand la flamme atteint une longueur minimale de 4 mm environ. Assurez-vous qu'en pas tant de la position maximale à la position minimale, la flamme ne s'éteigne pas.

5. Pour le gaz butane, il suffit de visser la vis de réglage. Pour le gaz naturel, il suffit de dévisser de 3/4 de tour la vis de réglage.

Fig.26

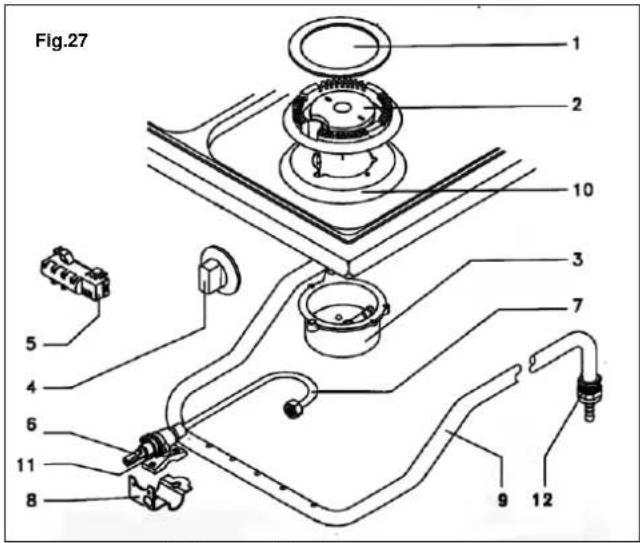

Fig.27 1 2 10 3 7 5 4 6 11 8 9 12

1.Chapeaude brûleur
2.Brûleur (couronne)
3.Corps de brûleur
4.Manette
5.Dispositif d'allumage électrique
6.Robinet
7.Tuyau de distribution
8.Fixation
9.Rampe d'alimentation
10.Table de cuisson
11. Vis « by-pass » du robinet
12.Ecrou de raccordement

Tableau 5
25

GAZ TYPE INJECT	PRESION TEUR, MM kW	BRULEUR kW		REPERE	DES NOMINAL		REDUIT CO
LPG (BUTANE) S G30	28 STANDARD 0.7	MBAR RAPIDE		0.92	3.0	0.75 213
		2.0 0.50 145 g/h
		STANDARD 0.72 2.0 0.50		145
		AUXILIAIRE		0.55	1.15	0.29	83
		WOK		1.00	3.5 0.75 254	—	—
		FOUR	AVEC THERMOSTAT	0.85 3.0 0.80 218
			SIN THERMOSTAT	0.80 2.5 0.80 182
		GRIL		0.80 2.5	-	182
LPG (PROPANE) G31	37	MBAR RAPIDE		0.92	3.0	0.75 214
		STANDARD 0.72 2.0 0.50		143 g/h
		STANDARD 0.72 2.0 0.50		143
		AUXILIAIRE		0.55	1.15	0.29	82
		WOK		1.00 3.5 0.75 250	—	—	—
		FOUR	AVEC THERMOSTAT	0.85 3.0 0.80 214
			SIN THERMOSTAT	0.80 2.5 0.80 179
		GRIL		0.80 2.5	-	179
GAS NATUREL G20	20	MBAR RAPIDE		1.30	3.0	0.75 286	1/h
		STANDARD 1.05 2.0 0.50		190
		STANDARD 1.05 2.0 0.50		190
		AUXILIAIRE		0.80	1.15	0.29	110
		WOK		1.60 4.5 0.75 429	—	—	—
		FOUR	AVEC THERMOSTAT	1.30 3.0 0.80 286
			SIN THERMOSTAT	1.20 2.5 0.80 238
		GRIL		120	2.5	-	238
GAS NATUREL G25	25	MBAR RAPIDE		1.30	3.0	0.75 333	1/h
		STANDARD 1.05 2.0 0.50		221
		STANDARD 1.05 2.0 0.50		221
		AUXILIAIRE		0.80	1.15	0.29 127
		WOK		1.60 4.5 0.75 498	—	—	—
		FOUR	AVEC THERMOSTAT	1.30 3.0 0.80 333
			SIN THERMOSTAT	1.20 2.5 0.80 278
		GRIL		1.25 2.5	-	278
LPG (BUTANE) S G30	50 STANDARD 0.6	MBAR RAPIDE		0.80	3.0	1.20 213	g/h
		2.0 0.60 145
		STANDARD 0.62 2.0 0.60		145
		AUXILIAIRE		0.50	1.15	0.35	83
		FOUR	AVEC THERMOSTAT	0.75 3.0 0.80 218
			SIN THERMOSTAT	-	-	-	-
		GRIL		0.70 2.5	-	182
LPG (PROPANE) G31	50	MBAR RAPIDE		0.80	3.0	1.20 214	g/h
		STANDARD 0.62 2.0 0.60		143
		STANDARD 0.62 2.0 0.60		143
		AUXILIAIRE		0.50	1.15	0.35	82
		FOUR	AVEC THERMOSTAT	0.75 3.0 0.80 214
			SIN THERMOSTAT	-	-	-	-
		GRIL		0.70 2.5	-	179
EUROPEAN TOWN GAS G110	8 MBAR	RAPIDE		2.80	3.0	0.70	682	1/h
		STANDARD		1.70 1.5 0.50 341
		STANDARD 1.70 1.5 0.50		341
		AUXILIAIRE		1.25 0.9 0.30 205
		FOUR	AVEC THERMOSTAT	3.20 2.6 0.90 590
		GRIL		2.80 2.4	-	538
EUROPEAN TOWN GAS G120	8 MBAR	RAPIDE		2.80	3.4	0.80	680	1/h
		STANDARD		1.70 1.7 0.60 343
		STANDARD 1.70 1.7 0.60		343
		AUXILIAIRE		1.25 0.9 0.30 180
		FOUR	AVEC THERMOSTAT	3.20 3.2 0.90 646
		GRIL		2.80 2.7	-	545

16010860/RO3
La quantité d'air nécessaire à la combustion est de 2 m³/h-kW.

B. Changement des injecteurs

Cette cuisinière s'adapte aux différents types de gaz grâce au remplacement des injecteurs par une personne qualifiée.

Si ce remplacement n'est pas fait correctement, la garantie ne sera pas valide et l'utilisateur final pourrait être sujet à des poursuites.

1. Remplacement des injecteurs de la table de cuisson

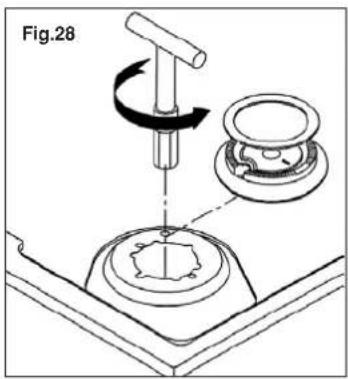

Utilisez les injecteurs fournis avec cette cuisinière. Veillez à ce que la cuisinière ne soit pas branchée à l'alimentation électrique ou à gaz. Dévissez l'injecteur. Remplacez-le avec le nouveau. Procédez de même avec les trois autres brûleurs (Fig.28).

Fig.28

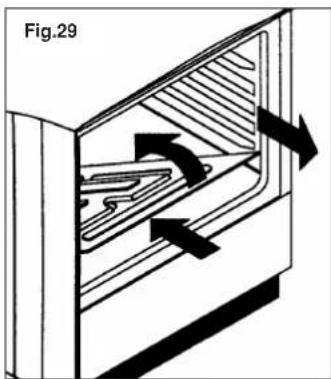

Fig.29

2. Remplacement de l'injecteur du four

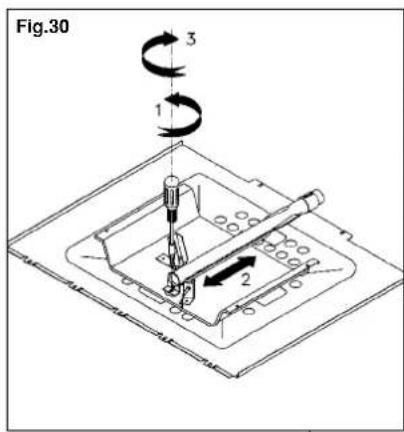

Retirez le couvercle inférieur du four. Pour cela, poussez-le vers l'arrière, ensuite soulevez-le et retirez-le. Desserrez la vis qui maintien le brûleur en place et retirez-le brûleur.

Dévissez et retirez l'injecteur qui se trouve dans le bas du four. Utilisez une clé no 7. Remplacez-le par l'injecteur fourni avec cette cuisinière. Desserrez la vis qui se trouve sur l'anneau de réglage de brûleur. D'après les valeurs données sur le Tableau 6 pour types de gas et pressions relatives (Fig.32), régler la mise au point primaire de l'ain en faisant glisser l'anneau vers le brûleur pour augmenter ou bien vers le bout du brûleur pour décroître la valeur.

Replacez le brûleur à l'intrérieur du four et vissez la vis. Replacez le couvercle inférieur.

3. Remplacement de l'injecteur du gril

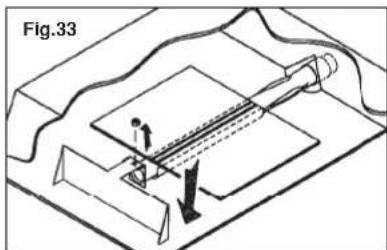

Retirez la vis et la rondelle qui maintien le brûleur en place. Retirez doucement le brûleur (Fig.33).

Retirez l'injecteur. Utilisez une clé no 7. Remplacez-le par l'injecteur fourni avec cette cuisinière (Fig.34).

Fig.33

Desserrez la vis qui se trouve sur l'anneau de réglage de brûleur. D'après les valeurs données sur le Tableau 6 pour types de gas et pressions relatives (Fig.32), régler la mise au point primaire de l'ain en faisant glisser l'anneau vers le brûleur pour augmenter ou bien vers le bout du brûleur pour décroître la valeur.

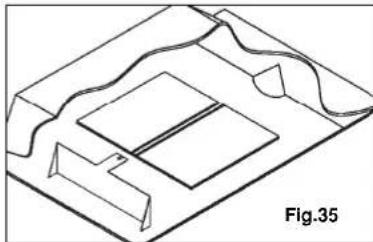

Replacez le brûleur du gril. Replacez la vis et la rondelle de maintien. Dimensions de l'accord de l'air primaire pour les brûleurs des fours et grils.

TYPE DE GAS	PRESSION MBAR	DIMENSION DU TROU POUR LE BR6LEUR DU FOUR	DIMENSION DU TROU POUR LE BR6LEUR DU GRIL
G30 (BUTANE)	28-30	14 (MAX.)	14(MAX.)
G30 (BUTANE)	50	2	2
G31 (PROPANE)	37	14 (MAX.)	14(MAX.)
G31 (PROPANE)	50	2	2
G20	20	2	2
G25	25	2	2

Tableau 6

6. NETTOYAGE ET ENTRETIEN

1. Avant de nettoyer votre appareil, assurez-vous qu'il soit débranché et complètement refroidi.

2. Les parties émaillées peuvent être nettoyées à l'eau et au savon à l'aide d'un chiffon doux et propre. N'utilisez jamais de produits abrasifs.

3.En retirant la grille, vous pouvez facilement nettoyer la surface émaillée de la table de cuisson.

1. Les manettes doivent être nettoyées régulièrement à l'aide d'un chiffon humide et essuyées à l'aide d'un chiffon sec.

2. Les brûleurs et les grilles peuvent être nettoyés avec de l'eau et du savon.

3. Les plaques électriques sales peuvent être nettoyées doucement à l'aide de fibre de verre et du savon. Prenez garde à ne pas l'abimer. Pour les protéger, essuyez-les régulièrement avec de l'huile de machine ou des matériaux de protection. Effectuez cette opération lorsque la plaque est chaude. Le produit pénétrera plus facilement.

4. Le couvercle de la cuisinière est amovible.

5. La porte du four est également amovible :

6. O uvrez la porte complètement

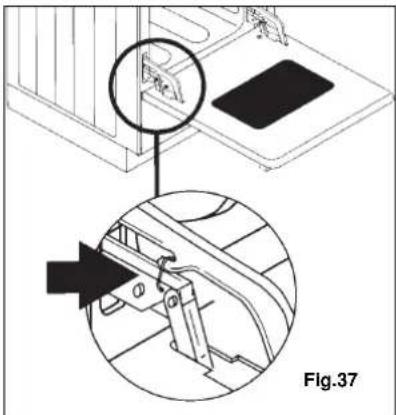

7. Il existe une bride (ou anneau) sur chacune des deux charnières. Abaissez-la. N'oubliez pas de le faire sur les deux charnières avant de passer à l'étape suivante (Fig.37).
8. Soulevez lentement la porte et tirez-la vers vous. La porte se détachera complètement.

9. Lorsque vous replacez la porte, replacez les charnières dans leur emplacement. Poussez bien la porte et fixez les charnières grâce aux brides.

10. Il est conseillé de retirer de temps en temps les boutons de contrôle afin de nettoyer la surface qu'ils cachent. Ils ne sont pas fixés mais montés. Ils peuvent être retirés à l'aide d'un instrument en plastique comme une spatule.

11. Pour préserver son aspect neuf, nettoyez votre four régulièrement.

12. Evitez de mettre votre four en contact avec des substances acides ou alcalines comme du vinaigre, du jus de citron, du sel, etc. En cas de contact, essuyez immédiatement votre four.

13. Faites particulièrement attention à ne pas éclabousser la portedu four avec de l'eau lorsque celui-ci fonctionne.

Fig.37

1. Les Regles a appliquer pour l'utilisation et nettoyage facile des tables de cuisson vitroceramique et securite.

Veuillez d'abord enlever tous les restes de nourriture et les graisses avec de préférence un racloir à lame de rasoir ou quelque chose de semblable.

Ensuite nettoyez la plaque de cuisson, tant qu'elle est encore chaude, avec un nettoyant adéquat et un morceau de papier. Rincez ensuite la plaque et frottez-la avec un chiffon propre.

Si, par hasard, du papier aluminium ou des matières plastiques ont fondus sur votre table, il faut les enlever immédiatement avec un racloir. Vous éviterez ainsi d'endommager la surface. Cela vaut également pour le sucre ou les aliments à haute teneur en sucre qui pourraient déborder sur votre table.

Poudre à récurer atomiseur pour four Laine de for eponge abrasive

N'utilisez jamais de poudre abrasive ou d'éponge à récurer métallique. Cette restriction s'applique aussi aux atomiseurs pour four et aux détachants.

Attention : En cas de fêlure visible sur la surface vitrocéramique, débranchez immédiatement votre apparil de l'alimentation électrique.

7. CONDITIONS GENERALES DE GARANTIE

Nous nous engageons à réparer gratuitement votre appareil tant qu'il est sous garantie.

La garantie couvre uniquement le remplacement des pièces défectueuses. Une réparation ou une modification non autorisée de l'appareil annule cette garantie.

Cet appareil doit être branché au système électrique. Des problèmes dus à une connexion incorrecte ne seront pas couverts par cette garantie.
