MODE D'EMPLOI E1500A+ EDSON

RéFRIGÉRATEUR COMBINÉ ENCASTRÉ Réfrigérateur - Congélateur

Guide D'utilisation

Sommaire

INSTRUCTIONS PREALABLES 2

Consignes de sécurité 2
Recommendations 4
Installation et mise en marche de l'appareil 5

COMMENT UTILISER L'APPAREIL 6

Réglage du thermostat 6
Accessoires 7

Indicateur de températe 7

RANGEMENT DES ALIMENTS 8

NETTOYAGE ET ENTRETIEN. 9

Dégivrage 9
Remplacement de I'ampoule du refrigerateur 10

Les instructions d'utilisation s'appliquent à de nombreux modèles. Toutefois il peut y avoir des différences.

PARTIE-1. INSTRUCTIONS PREALABLES

Consignes de sécurité

Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que:

• des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnementes professionnels;
  des fermes;
• l'utilisation par les clients des hotels, motels et autres environnements à caractère résidentiel;
  des environnements du type chambres d'hotes.

MISE EN GARDE: Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.

MISE EN GARDE: Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommendés par le fabricant.

MISE EN GARDE: Ne pas endommager le circuit de réfrigération.

MISE EN GARDE: Ne pas utiliser d'appareils électriques à l'intérieur du compartment de stockage des denrées, à moins qu'ils ne soient du type recommendé par le fabricant.

Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'inté médiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l' apparéil.

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Ne pas stocker dans cet appeareil des substances explosives telles que des aerosols contenant des gaz propulseurs inflammables.

• Le gaz réfrigérant R600a qui est contenu dans le réfrigerateur est un gaz naturel et non nuisible à l'environnement, mais combustible. Il est donc important de transporter et installer votre réfrigerateur avec soin afin de ne pas endommager le réfrigerants. Dans le cas d'un choc ou fuite de gaz, éviter tout contact avec une flamme ou un foyer à proximité et ventiler le local.
• Il est recommandé de ne pas utiliser des objets métalliques pointus ou autres objects artificiels pour accélérer la décongulation.
• Ne pas utiliser d'appareils électriques à l'intérieur de réfrigérateur.
• Si cet apparéil sert à remplacer un vieux réfrigérateur, retirez-le ou détruirez les fermétures avant de vous débarrasser de l' apparéil. Ceci permet d'éviter aux enfants de s'enfermer dans l' apparéil et demettre ainsi leur vie en danger.
• Les réfrigerateurs et congélateurs hors d'usage renferment des gaz calorifuges et réfrigerants qui doivent être evacués correctment. Veillez à ce que l'ancien réfrigerateur soit mis au rebut correctement. Veuillez contacter les autorités locales de votre région

pour obtenir des renseignements concernant la mise au rebut et les endroits possibles.. Parfois le revendeur reprend l'ancien réfrigérateur. Assurez-vous que les tubes frigorifiques ne sont pas endommagés anant la mise à la décharge.

• Ne pasmettre en marche au moyen d'unprogrammateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.
• Cet apparéil ne doit pas être exposé à la pluie.

REMARQUE IMPORTANTE :

Important! Avant de mettre votre apparéil en route, veuillez dire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement. Conserve cette notice d'utilisation avec votre apparéil.

A la réception de l'appareil, vérifie qu'il ne soit pas endommagé et que accessoires soient en parfait état.

• N'utilisez pas un apparéil endommagé. En cas de doute, vérifie après vendeur.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Recommendations

! Avertissement: N'utilisez pas d'appareils mécaniques ou d'autres moyens artificiels pour accélérer le processus de décongélation. N'utilisez pas d'appareils électriques dans l'espace de stockage des alimentés de l'appareil. N'obstruez pas les ouvertures de ventilation de l'appareil. N'endommagez pas le circuit de liquide réfrigérant du réfrigerateur.

• Ne pas utiliser des adapteurs ou joints qui pourrait provoquer le surchauffage ou l'incendie.
• Ne pas brancher sur la fiche des cables abimés et courbés.
• Ne tordez pas et ne pliez pas les câbles.

• Ne pas permettre aux enfants de jouer avec l'appareil. Les empêcher de s'asseoir sur les rayons ou de se suspendre à la porte.
• Pour racler le givre formé dans la partie congélante, ne pas utiliser des objets metalliques tranchants qui pourrait Abîmer le corps du congélateur et creator des dommages irréversibles. Pour faire cela, utiliser un gratoir en plastique.
• Ne pas insérer la fiche dans la prise avec la main mouillée.
• Afin d'eviter le danger d'explosion des bouteilles ou métalliques qui contiennent des liquides gazeux, ne pas les placer dans la partie congélation.
• Les bouteilles contenant de l'alcool en grande quantité doivent être soignement rebouchées et placees perpendicularément dans l'appareil.
• Ne pas toucher la surface réfrigerante avec la main mouillée, afin d'éviter le risque d'être brulé ou blessé.
• Ne pas manger le givre sortie de la partie congélante.
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'inté médiaire d'une personne responsable leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Si le cordon d'alimentation est endommagé, il doit être remplace par le fabriquant ou par un agent de maintenance ou une personne dûment qualifiée.

Installation et mise en marche de l'appareil

Avertissement! Cet apparéil doit être branché à une borne de mise à la terre. Lors de l'installation de l' apparéil, veillez à ce que le cable d'alimentation ne soit pas coincidence dessous, dans quel cas ce dernier serait endommagé.

• Avant la mise en marche, placez l'appareil dans sa position correcte et attendez au moins trois heures sans bouger l'appareil. Ceci permet au circuit réfrigérant de se mettre bien en place et de fonctionner correctement.

• Nettoyez l'appareil à fond, en particulier l'intérieur, avant l'utilisation (Voir Nettoyage et Entretien).
• L'installation de l'appareil et les branchements électriques doivent être effectuels par un technicien, conformément au manuel d'installation et aux règlements locaux.
• La procédure d'installation dans une unité de cuisine est indiquée dans le manuel d'installation. Ce produit doit être utilisé dans des unités de cuisine adequats.
• Cet apparéil doit être branché avec une prise correctement installée contenant un fusible. L'alimentation électrique (CA) et le voltage lors du fonctionnement doivent correspondre aux détails de la plaquette du nom (la plaquette du nom est à l'intérieur gauche de l'appareil).
• Branchez à une prise reliée à la terre. Si la prise n'aaucun contact avec la terre ou si la prise ne correspond pas au nécessaire, nous vous conseillons de contacter un électricien autorisé pour préter assistance.
• Le fabricant n'est pas responsable de la non réussite du branchement à la terre comme décrit dans ce livre.

• Il peut se produit une oedur quand vous mettez en marche l'appareil pour la première fois. Celle-ci disparait quand l'appareil commence à refroidir.

COMMENT UTILISER L'APPAREIL

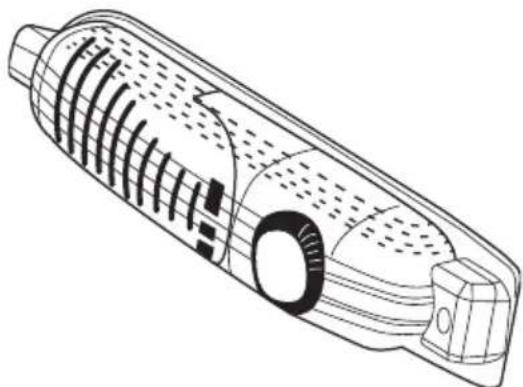

Réglage du thermostat

• Le thermostat règle automatiquement la température interieure du compartment du réfrigerateur et du compartment du congelateur. En tournant le bouton de la position 1 à 5, vous pouze obtaining des températures plus froides.
• La position " • " indique que le thermostat est fermé et que le refroidissement est impossible.
• Pour le stockage à court terme des alimentés dans le compartment du congealateur, vous pouvez régler le bouton entre la position minimum et moyenne (1-3).
• Pour le stockage à long terme des alimentés dans le compartment du congealateur, vous pouvez régler le bouton dans la position moyenne (3-4).
• Note: La température environnante, la température des alimentés frais stockés et le nombre de fois que la porte est ouverte, affectent la température dans les compartments du réfrigerateur et du congealateur. Changez le réglage de la température si nécessaire.
• Quand vous mettez en marche l'appareil pour la première fois, vous devez le faire sans aucun aliment à l'intérieur pendant 24 heures et sans ouvrir la porte. Si vous devez l'utiliserrapidement, ne mettez pas trop d'aliments à l'intérieur.
• Si l'appareil est arrêté ou débranché, vous devez attendre au moins 5 minutes avant de le remettre en marche pour ne pas endommager le compresseur.
• GARDE-MANGER (sans étoile): Le garde-manger (réfrigérateur) n'a pas de congélateur mais peut refroidir jusqu'à 4 - 6 °C.

Accessoires

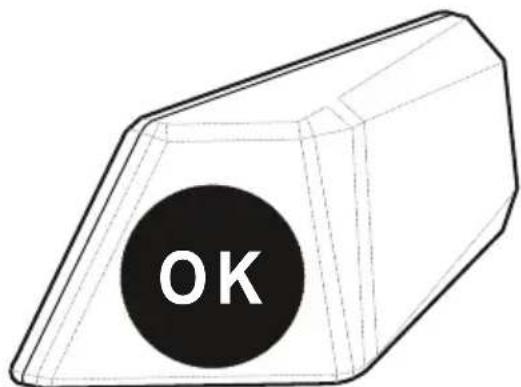

Indicateur de températe

Pour vous aider au bon réglage de votre apparéil nous avons euquiéyer réfrigerateur d'un indicateur de température, celui-ci étant place dans la zone la plus froide.

Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veiliez à ce que sur l'indicateur de temperature le logo « OK » apparaisse. Si « OK » n'apparait pas, La température est mal régée.

L'indication « OK » apparaisant en noir, celui-ci est difficilement visible si température est mal éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclairé.

A chaque modification du dispositif de réglage de température, attendez l'ence de la température à l'intérieur de l'appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifies la position du dispositif de réglage de température queProgressivement et attendez au moins 12 heures avant de procéder à une nouvelle verification et à une éventuelle modification.

NOTA: ÀpRES chargement de l'appareil de denrées fraîches ou après ouvertures répetées (ou ouverture prolongée) de la porte il est normal que l'inscription « OK » n'apparaisse pas dans l'indicateur de réglage de température. Si l'évaporateur du compartment réfrigerateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop charge, température ambiente elevée, ouvertures féquentes de la porte), réglez le dispositif de réglage de température sur une position inférieure jusqu'à obtenir de nouveau des périodes d'arrêt du compresseur.

Emplacement des denrées

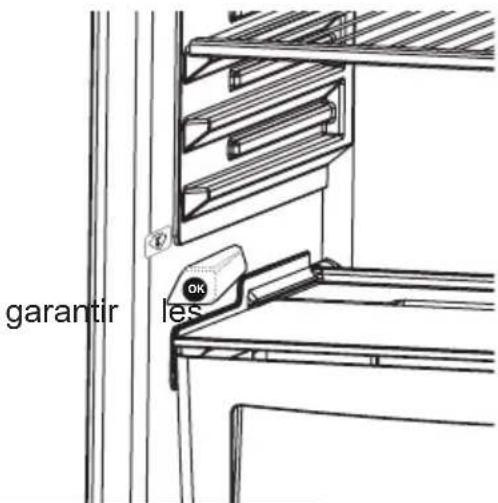

Zone la plus froide

Vous obtiendrez une meilleure conservation de vos alimentes si vous les placez dans la zone de froid convenant le mieux à leur nature.

La zone la plus froide se situe juste au-dessus de bac à légumes.

Le symbole ci-contre indique l'emplacement de zone la plus froide de votre réfrigérateur

La zone la plus froide du compartment réfrigérateur est délimitée par les autocollants collés sur le côte gauche de la paroi.

La limite supérieure de la zone la plus froide est indiquée par la base inférieure de l'autocollant (pointe de Fléche). La clayette supérieure de la zone la plus froide doit être au même niveau que la pointe de la Fléche. LA Zone la plus Froide se situe en-dessous de ce niveau.

Ces clayettes étant amovibles, veillez à ce qu'elles soient toujours au même niveau que ces limites de zone décrites sur les autocollants, afin de températures dans cette zone.

Chaque type d'aliment a une température de conservation ideale et donc un emplacement pécis à respecter.

Emplacements Produits
Clayettes s upérieures Alim ents	cuits, entrem ents et toutes denrées à cons om m er as s ez rapidem ent.
Zone la plus froide Viande, volai	le, gibier et.POIS S ons crus . Tem ps m axim um de cons ervation:1 à 2 jours . Fruits frais , charcuterie.
Bac à létum es Létum es frais,	fruits.
Contre-porte	Les balconnets recevront, en bas les bouteilles puis en rem ontant, les produits de faible volum e et d'em ploi courant (yaourts, crème é fraîche,...).
	Le beurre, les from ages cuits et les øeufs trouveront leur place dans les cas iers appropriés.

RANGEMENT DES ALIMENTS

Le compartment réfrigérateur est utilisé pour conserver des alimentés pendant quelques jours.

• Ne pas placer d'aliments au contact direct de la paroi arrêté du compartment réfrigérateur. Laisser un peu d'espace autour des alimentents pour permettre la circulation de l'air.
• Ne pas placer d'aliments chauds ou de liquides s'évaporant dans le réfrigérateur.
• Toujours conserver les alimentents dans des reçipients fermés ou enveloppés.
• Pour réduire l'humidité et éviter la formation de givre, ne jamais placer de liquides dans des conteneurs non fermés dans le réfrigérateur.
  Il est recommandé de placer la vande de tous les types, emballée en paquets, sur l'étagère en verre juste au-dessus du bac à légumes, où l'air est plus frais.
• Pour éviter que l'air froid ne s'échappe, essayer de ne pas ouvrir la porte trop souvent et ne pas laisser la porte ouverte longtemps.

NETTOYAGE ET ENTRETIEN

• Débranchez l'appareil avant de le nettoyer.
• Ne lavez pas l'extérieur du réfrigérateur à grande eau.
• Nettoyez régulierement les compartments réfrigérateur et congélateur avec du bicarbonate de soude dilué dans de l'eau tiède.
• Lavez les accessoires séparément avec de l'eau savonneuse. Ne les lavez pas dans le lave-vaisselle.
• N'utilisez pas de produits abrasifs ni de détergents. Àpres le lavage, rincez à l'eau claire et séchez soigneusement. Séché-vous les mains avant de rebrancher l'appareil une fois le nettoyage terminé.
• Il est conseilé de nettoyer le condensateur (situé à l'arrière) avec un balai une fois par an pour économiser l'énergie et augmenter la Productivité de l'appareil.

LE CORDON D'ALIMENTATION DOIT ETRE DEBRANCHE.

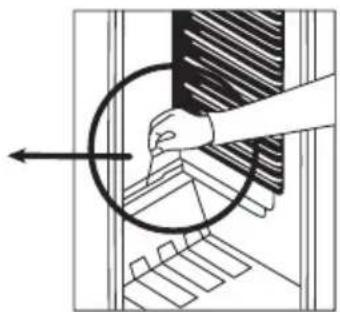

Dégivrage

• Le dégivrage s'effectue automatique dans le compartment réfrigerateur pendant le fonctionnement. L'eau de décongélation est recueillie par le plateau d'évaporation et s'évapore automatique.
  Le plateau d'évaporation et le trou de vidange de l'eau de décongélation doivent être nettoyés périodiquement avec le bouchon de vidange de décongélation pour éviter que l'eau ne s'accumule au fond du réfrigérateur au lieu de s'écouler.
• Vous pouvez également verser un demi verre d'eau dans le trou de vidange pour nettoyer l'intérieur.

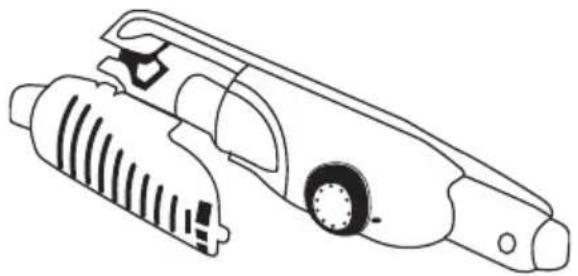

Remplacement de l'ampoule du réfrigérateur

Lorsque l'on remplace la lampe du réfrigérateur ;

1. Debrancher le réfrigerateur,
2. Ouvrir les crochets du couvercle sur la lampe, faire sortir le couvercle,
3. Remplacer la lampe par une autre qui n'est pas supérieure à 15 W.
4. Remetre en place le couvercle ; rebrancher le réfrigérateur après 5 minutes

Transport et déplacement

Si nécessaire, conservez les cartons et le polystyrene d'emballage d'origine.

• Au cours du transport, l'appareil doit être maintainu fermé au moyen d'une large bande de tissu ou d'une corde robuste. Respectez rigoureusement les règes de transport inscrites sur le carton d'emballage.

• Avant tout transport ou déplacement, retirez les objets amovibles (étagères, bac à légumes, etc.) ou fixez-les à l'aide de ruban adhésiif pour éviter qu'ils ne s'entrechoquant.

PARTIE-6. AVANT D'APPELER LE SERVICE APRES VENTE

Votre réfrigérateur ne fonctionne pas.

Vérifiez les points suivants :

L'appareil est-il alimenté (voyant vert allumé)?
Le commutateur principal de l'habitation est-il activé ?
Le bouton de réglage du thermostat est peut-être positionné sur « • »
- La tension de la prise peut être insuffisante. Pour vous en assurer, branchez un autre apparéil, dont vous âtes sur qu'il fonctionne, sur cette prise.

Les performances de votre réfrigérateur sont médiocres (voyant rouge allumé).

Vérifiez les points suivants :

L'appareil est peut'être surcharge.
Le thermostat est en position "1" (dans ce cas, reglez-le sur une valeur adequate).
- Les portes sont-elles correctement fermées?

• De la poussière s'est peut-être accumulée sur le condensateur.
  L'espace à l'arrière et sur les cotsés de l'appareil est peut-etre insuffisant.

L'appareil est bruyant.

Le gaz réfrigerant qui circule dans le réfrigerateur peut émettre un léger bruit (bruit de bulles) même lorsque le compresseur n'est pas en activité. Ce bruit est parfaitement normal. Toutefois, si vous entendez d'autres bruits, vérifie les points suivants :

L'appareil est-il a niveau?
L'arriere de l'appareil est-il en contact avec un objet ou un mur?
- Les accessoires vibrent peut-être à l'intérieur du réfrigérateur.

Si vous trouvez de I'eau dans le bas du réfrigérateur, vérifiez le point suivant :

L'orifice d'évacuation de l'eau de dégivrage est peut-être bouché. Dans debouchez-le à l'aide de la tige du bouchon.

Recommendation importante :

• Voiture réfrigérateur / congélateur ne doit pas être place dans une piece trop froide ou trop chaude. Sinon, il ne pourra pas fonctionner correctement. Les températures minimales et maximales de la piece où doit être place votre apparéil dépendant de la classe climatique de votre réfrigérateur. Veuillez vous reférer à la classe indiquée sur la plaque signélatique collée sur votre apparéil.

Classe climatique	Témpérature ambiente (°C)
T Entre 16 et 43
ST Entre 16 et 38
N Entre 16 et 32
SN Entre 10 et 32

Recommendations

• Si l'appareil reste inactif durant une longue période (par exemple, durant les vacances d'été), débranchez-le et nettoyez-le, puis laissez la porte ouverte pour éviter la formation de moissure et d'odeurs désagréables.
• Pour arrêté complètement l'appareil, débranchez-le de la prise secteur (lors du nettoyage ou lorsque les portes sont laissées ouvertes).

Informations relatives à la conformité

Ce produit est conforme aux normes europeennes de sécurité en vigueur relatives aux apparèils ELECTriques.

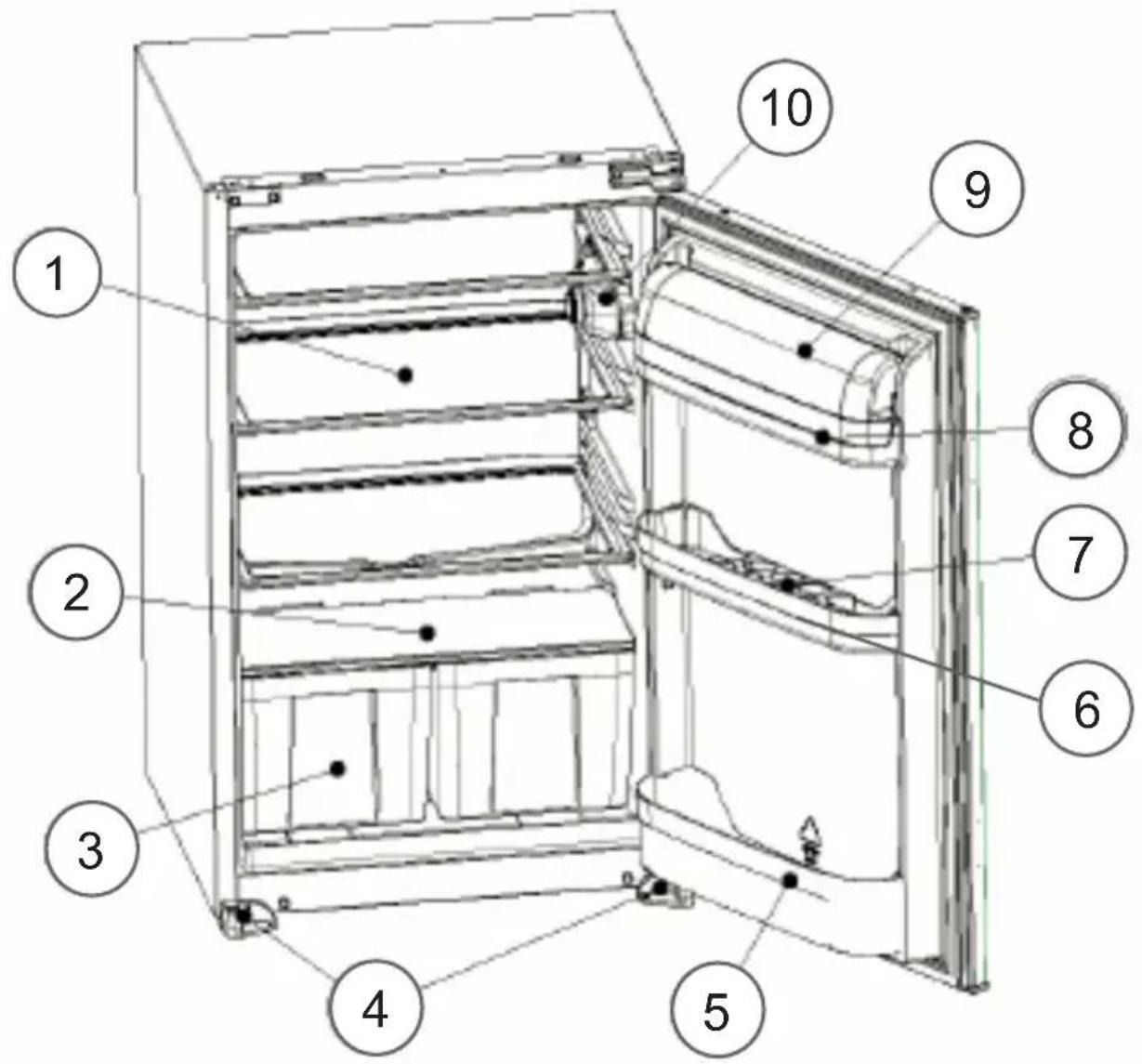

Cette presentation ne sert que de renseignement sur les parties de l'appareil. Celles-ci pourraient varier en fonction du modele de l'appareil.

1) ÉTAGÈRE DU RÉFRIGÉRATEUR
2) COUVERCLE DU BAC À LÉGUMES (VERRE DE SECURITE)
3) BAC À LÉGUMES
4)PIEDSGAUCHE&DROIT
5) ÉTAGÈRE POUR LES BOUTEILLES
6) ÉTAGÈRE DU MILIEU
7) ÉTAGÈRE POUR LES OEUFS
8) ÉTAGÈRE POUR LE BEURRE
9) COUVERCLE DE L'ETAGÈRE POUR LE BEURRE
10) BOITE DU THERMOSTAT

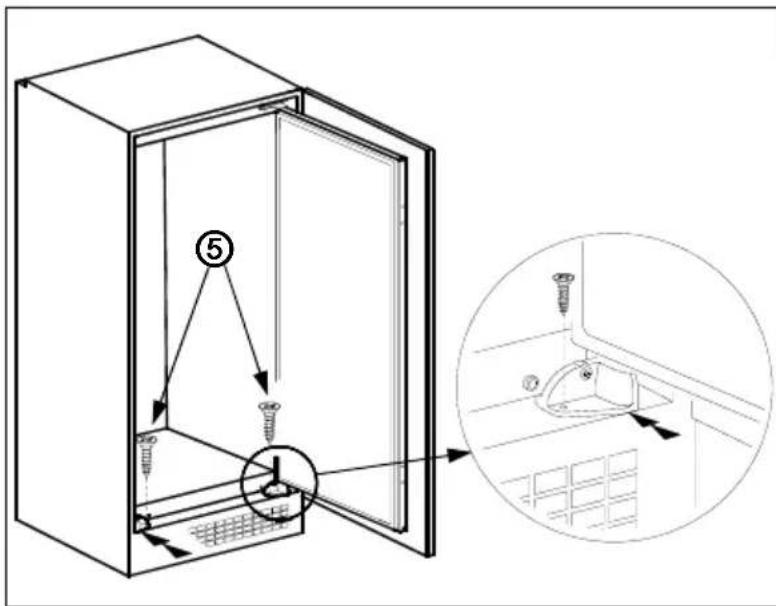

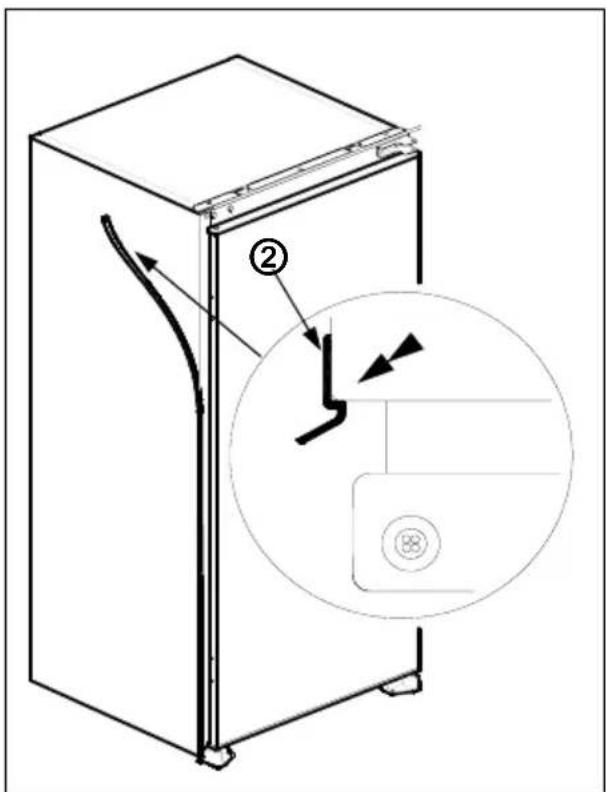

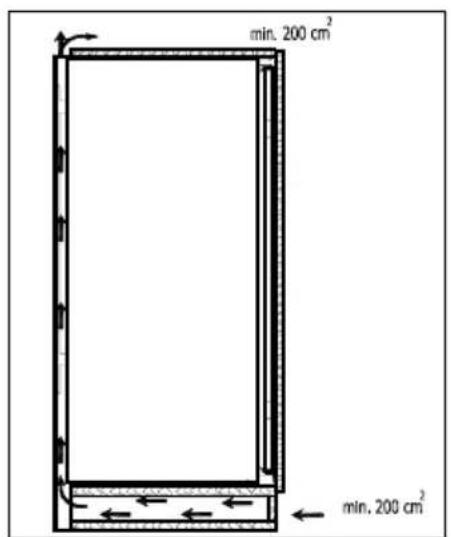

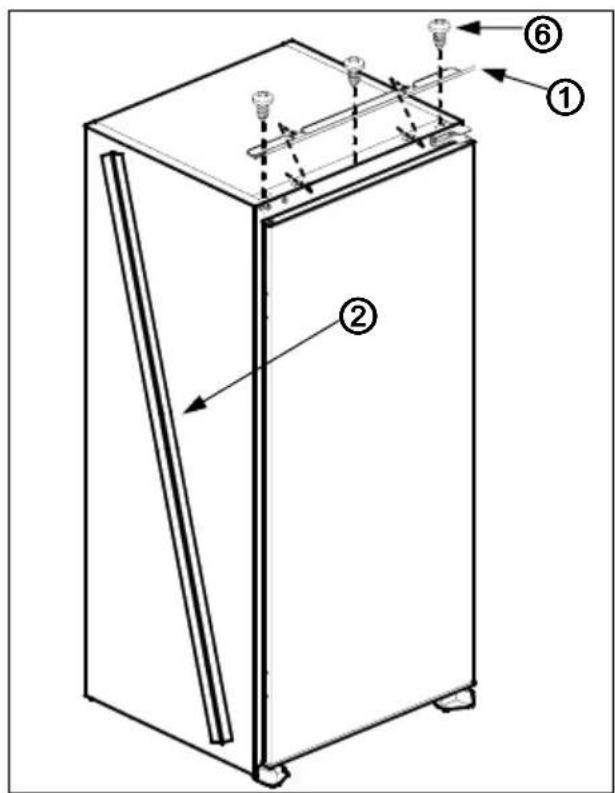

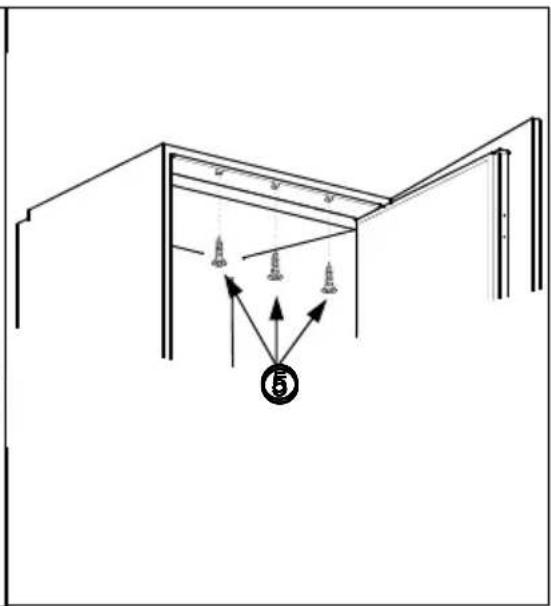

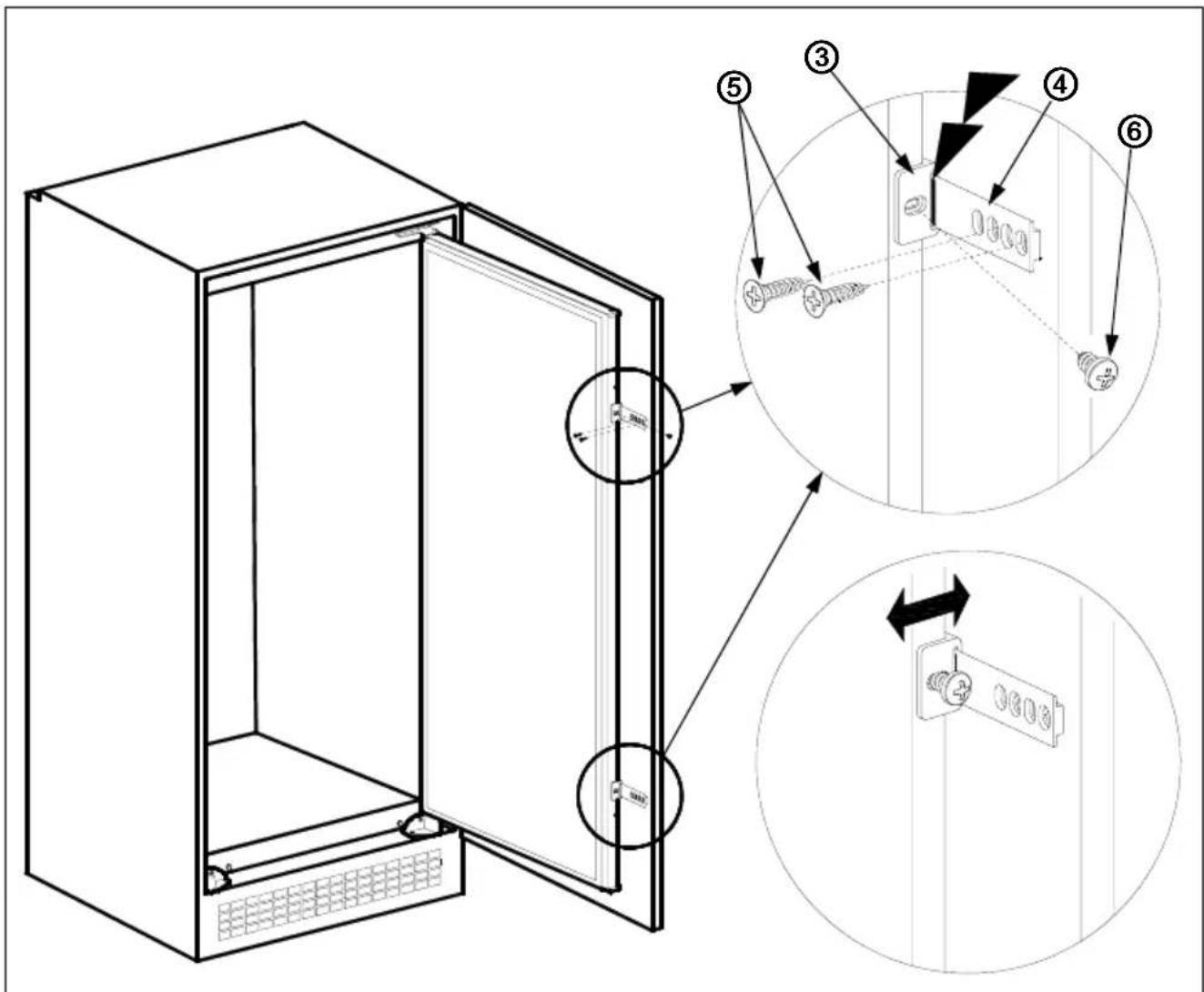

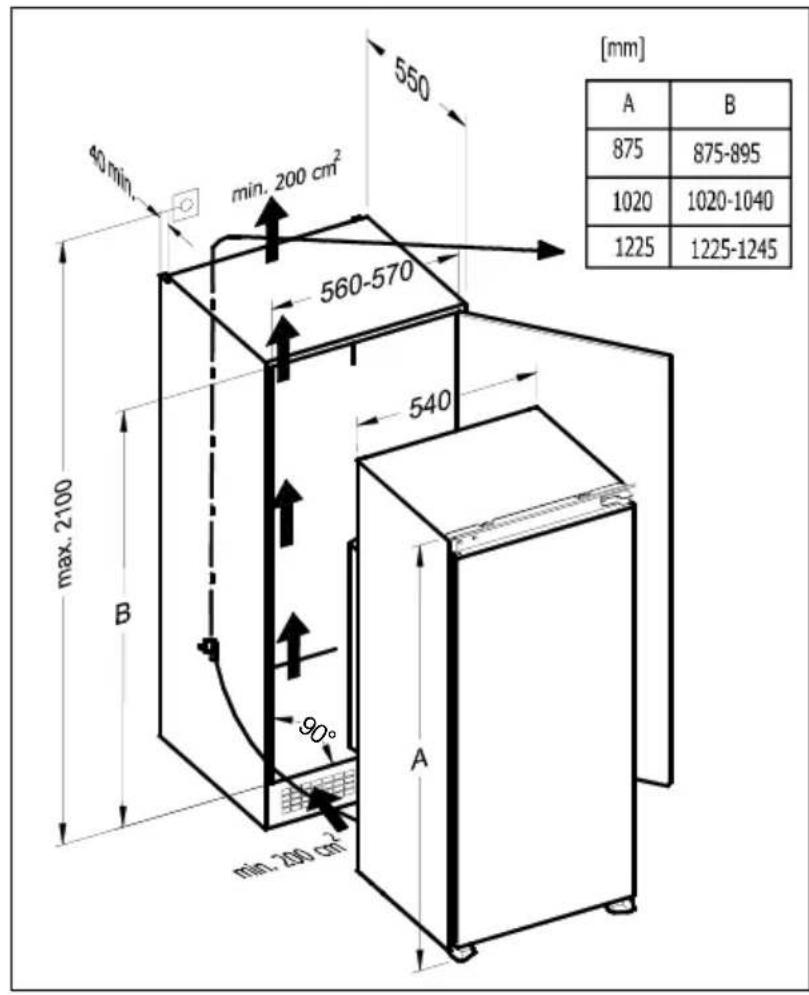

Instructions de montage

! Avant l'installation veuilles dire attentivement ces instructions.
! N'installez le réfrigerateur/congélateur que dans un meuble de cuisine stable.

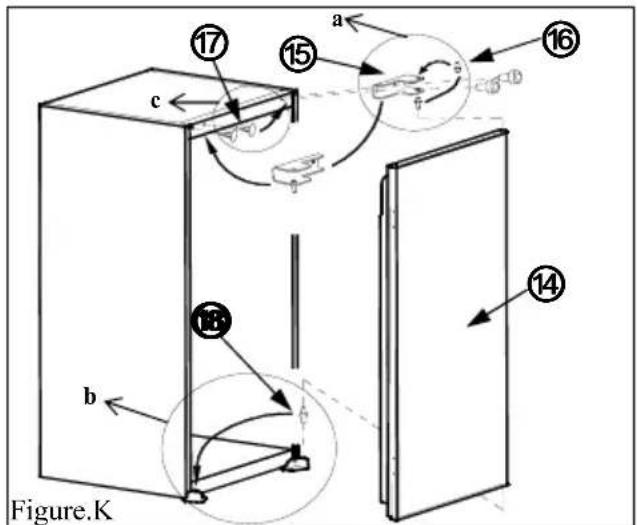

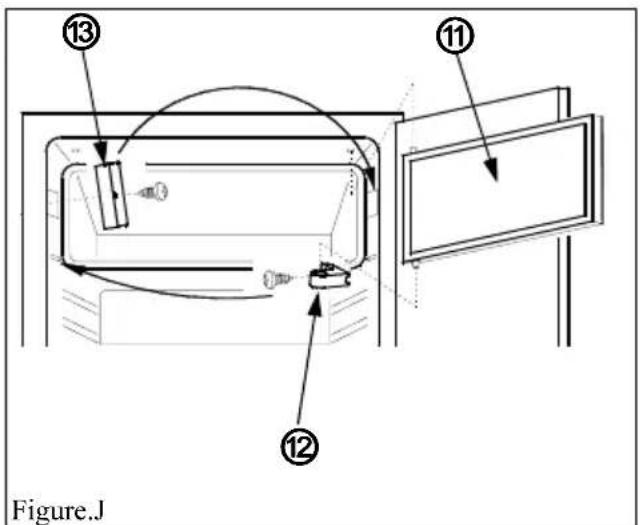

! Si nécessaire inversez le sens d'ouverture de la porte en suivant les instructions.

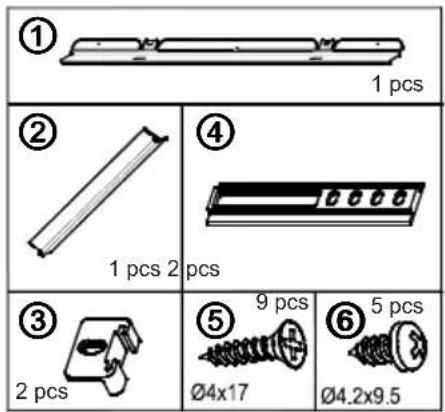

1. Rêférez-vous à la figure A pour la liste des pieces nécessaires à l'installation.
2. Insérer le cache supérieur dans les encoches sur le dessus du produit et vissez la en vous referant à la figure D.
3. Passez le cordon d'alimentation par le conduit d'aération situé à l'arrière du produit afin qu'une fois le produit poussé dans la niche il soit facile de le branché. Se réferer à la figure C.
4. Couper le joint suivant la hauteur nécessaire et coller le sur le cote du produit. Se réferer à la figure E et à son agrandissement en vue par le dessus.
5. Relever l'appareil et glissez-le dans le meuble de cuisine.
6. Pousser l'appareil vers le fond du meuble jusqu'à ce que le joint viennent combler l'espace entre le produit le meuble sur les cotsés.
7. Aligner les pieds du produit avec le meuble de cuisine.
8. Vissez ces derniers. Se référer à la figure F.
9. Vissez le cache supérieur en haut du produit au meuble de cuisine. Se réferer à la figure G.
10. Vissez6 les guides3 des glissieres sur la porte du produit. Se reférer à la figure H.
11. Coller la porte du produit à la porte du meuble de cuisine en les maintainant dans une position à 90^ .
12. Insérer la glissière dans le guide et aligner la fente comme sur l'agrandissement en haut à droite de la figure H.
13. Vissez⁵ la glissière⁴ sur la porte du meuble de cuisine.
14. Laissez 1 à 2 mm entre la porte du produit et la porte du meuble de cuisine. Se réféer à la figure H.

FigFiguraA

FigurcC

Figure B

Fig1igD.D

FiguFogEre.E

FiguFigErc.F

FigfiguG.G

Figurhe.H

Figure J

Figure K

INVERSEMENT DU SENS D'OUVERTURE DES PORTES

1. Ouvrez la porte du réfrigerateur¹⁴ et du congelateur¹¹.
2. Demontez la charnière de la porte congélateur¹² et remontez-la de l'autre côté. (fig.J)
3. Démoner le système de verrouillage de porte du congelateur et remontez-la de l'autre côté. (fig.J)
4. Insérez l'axe supérieur de la porte du congelasteur dans le trou qui se trouve dans la partie supérieur du produit puis insérez l'axe du bas dans la charnière¹³. Vissez cette dernière sur le produit. (fig.J)
5. Démoner la charnière de la porte15 du réfrigérateur. (fig.K)
6. Dévisser l'axe du haut de la porte¹⁶ du réfrigerateur et montez-le de l'autre côte de la charnière (retourner cette dernière). (fig.K.a)
7. Devisser I'axe du bas de la porte17 et repositionez-le de l'autre cote. (fig.K.b)
8. Retirez les caches en plastique et repositionez-les de l'autre (:oté. (fig.K.c)
9. Positionnez puis insérez la porte du réfrigérateur¹⁴ dans l'axe en bas¹⁸ et revissez la charnière¹⁵ en position haute.
