Caractéristique	Détails
Type de réfrigérateur	Réfrigérateur combiné
Capacité totale	250 litres
Classe énergétique	A+
Dimensions (HxLxP)	170 x 60 x 65 cm
Poids	60 kg
Système de refroidissement	Froid statique
Niveau sonore	42 dB
Nombre de tiroirs	3 tiroirs à légumes
Éclairage intérieur	LED
Fonctionnalités supplémentaires	Fonction de congélation rapide
Entretien	Nettoyage régulier des surfaces, dégivrage si nécessaire
Sécurité	Système de verrouillage de porte
Garantie	2 ans

FOIRE AUX QUESTIONS - E2500VTA+ EDSON

Le réfrigérateur EDSON E2500VTA+ ne refroidit pas correctement. Que faire ?

Vérifiez que la température est réglée correctement. Assurez-vous que les ventilations ne sont pas obstruées et que le réfrigérateur est bien nivelé. Si le problème persiste, débranchez l'appareil pendant quelques minutes puis rebranchez-le.

Il y a de la condensation à l'intérieur du réfrigérateur. Pourquoi cela se produit-il ?

Cela peut être dû à une porte mal fermée ou à une humidité excessive dans l'air. Assurez-vous que la porte est bien fermée et évitez d'ouvrir le réfrigérateur trop souvent.

Le réfrigérateur EDSON E2500VTA+ fait un bruit étrange. Est-ce normal ?

Un certain niveau de bruit est normal lors de son fonctionnement. Cependant, si le bruit est très fort ou inhabituel, vérifiez si l'appareil est bien installé et s'il n'y a pas d'objets bloquant le ventilateur.

Comment nettoyer l'intérieur du réfrigérateur EDSON E2500VTA+ ?

Utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits chimiques agressifs. N'oubliez pas de débrancher l'appareil avant de le nettoyer.

La lumière de mon réfrigérateur ne s'allume pas. Que faire ?

Vérifiez si l'ampoule est bien en place ou si elle est grillée. Remplacez l'ampoule si nécessaire. Si la lumière ne fonctionne toujours pas, assurez-vous que le réfrigérateur est alimenté électriquement.

Le réfrigérateur EDSON E2500VTA+ consomme trop d'énergie. Que puis-je faire ?

Assurez-vous que le réfrigérateur est placé dans un endroit frais et bien ventilé. Évitez de le remplir à ras bord et vérifiez que les joints de porte sont en bon état pour éviter les fuites d'air.

Y a-t-il une garantie pour le réfrigérateur EDSON E2500VTA+ ?

Oui, le réfrigérateur EDSON E2500VTA+ est généralement couvert par une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour plus de détails sur les conditions de garantie.

Comment régler la température du réfrigérateur EDSON E2500VTA+ ?

Utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur pour ajuster la température. Référez-vous au manuel d'utilisation pour des instructions spécifiques sur les réglages.

Que faire si le réfrigérateur ne s'allume pas ?

Vérifiez la prise électrique et le cordon d'alimentation pour vous assurer qu'ils sont en bon état. Testez la prise avec un autre appareil. Si le problème persiste, contactez un technicien.

MODE D'EMPLOI E2500VTA+ EDSON

Instructions de sécurité ....2

Mise en marche de l'appareil ....4

COMMENT UTILISER L'APPAREIL....5

Réglage du thermostat....5

Accessoires....6

Indicateur de température ....6

GARDER LES ALIMENTS DANS L'APPAREIL......8

NETTOYAGE ET ENTRETIEN....8

Dégivrée du compartiment du réfrigérateur ......9

Remplacer l'ampoule 9

Transport et déplacement ....10

AVANT D'APPELER LE SERVICE APRÈS-VENTE ....10

LES PARTIES DE L'APPAREIL ET LES COMPARTIMENTS .....12

Les instructions d'utilisation s'appliquent à de nombreux modèles. Toutefois il peut y avoir des différences.

PARTIE 1. AVANT D'UTILISER L'APPAREIL

Instructions de sécurité

• Le gaz réfrigérant R600a qui est contenu dans le réfrigérateur est un gaz naturel et non nuisible à l'environnement, mais combustible. Il est donc important de transporter et installer votre réfrigérateur avec soin afin de ne pas endommager les conduits réfrigérants. Dans le cas d'un choc ou fuite de gaz, éviter tout contact avec une flamme ou un foyer à proximité et ventiler le local.
• Avertissement : Ne bloquez pas les ouvertures situées dans l'appareil ou dans la structure.
• N'utilisez pas des instruments mécaniques ou autres voies artificielles pour accélérer le processus de dégivrage.
• N'utilisez pas des appareils électriques dans le réfrigérateur ou dans le compartiment congélateur de l'appareil.
• Si cet appareil sert à remplacer un vieux réfrigérateur, retirez-le ou détruissez les fermetures avant de vous débarrasser de l'appareil. Ceci permet d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.
• Les vieux réfrigérateurs et congélateurs contiennent des gaz isolants et réfrigérants qui doivent être éliminés convenablement. Veuillez contacter les autorités locales de votre région pour obtenir des renseignements concernant la mise au rebut et les endroits appropriés. Veuillez vous assurer que le tuyau d'alimentation de votre unité frigorifique n'est pas endommagé avant que le service d'élimination de déchet ne le récupère.

Remarque importante:

Important ! Avant de mettre votre appareil en route, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement. Conservez cette notice d'utilisation avec votre appareil.

A la réception de l'appareil, vérifiez qu'il ne soit pas endommagé et que accessoires soient en parfait état.

N'utilisez pas un appareil endommagé. En cas de doute, vérifiez auprès de votre vendeur.

Informations relatives à la conformité

- Ce produit est conforme aux normes européennes de sécurité en vigueur relatives aux appareils électriques.

Les produits électriques et électroniques usagés ne doivent pas être jetés avec les ordures ménagères. Renseignez-vous auprès du revendeur où vous avez acheté ce produit pour obtenir la marche à suivre en matière de recyclage.

Recommendations

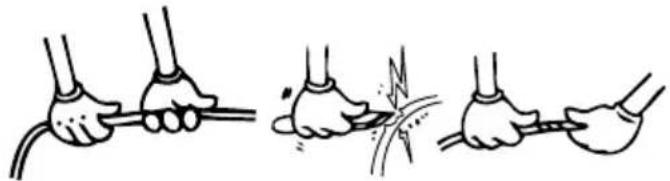

! Avertissement: N'utilisez pas d'appareils mécaniques ou d'autres moyens artificiels pour accélérer le processus de décongélation. N'utilisez pas d'appareils électriques dans l'espace de stockage des aliments de l'appareil. N'obstruez pas les ouvertures de ventilation de l'appareil. N'endommagez pas le circuit de liquide réfrigérant du réfrigérateur.

- Ne pas utiliser des adapteurs ou joints qui pourraient provoquer le surchauffage ou l'incendie.

- Ne pas brancher sur la fiche des cables abimés et courbés.

- Ne tordez pas et ne pliez pas les câbles.

- Ne pas permettre aux enfants de jouer avec l'appareil. Les empècher de s'asseoir sur les rayons ou de se suspendre à la porte.

- Pour racler le givre formé dans la partie congélante, ne pas utiliser des objets metalliques tranchants qui pourraient Abîmer le corps du congélateur et créer des dommages irréversibles. Pour faire cela, utiliser un grattoir en plastique.

- Ne pas insérer la fiche dans la prise avec la main mouillée.

- Afin d'éviter le danger d'explosion des bouteilles ou métalliques qui contiennent des liquides gazeux, ne pas les placer dans la partie congélation.

- Les bouteilles contenant de l'alcool en grande quantité doivent être soigneusement rebouchées et placées perpendiculairement dans l'appareil.

- Ne pas toucher la surface réfrigérante avec la main mouillée, afin d'éviter le risque d'être brulé ou blessé.

- Ne pas manger le givre sortie de la partie congélante.

- Cet appareil n'est pas prévu pour être utilisé par des personnes (y enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable leur sécurité, d'une surveillar d'instructions préalables concernant l'utilisation de l'appareil.

- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabriquant ou par un agent de maintenance ou une personne dûment qualifiée.

Mise en marche de l'appareil

Avertissement ! Cet appareil doit être branché à une borne de mise à la terre. Lors de l'installation de l'appareil, veillez à ce que le câble d'alimentation ne soit pas coincé dessous, dans quel cas ce dernier serait endommagé.

- Avant la mise en marche, placez l'appareil dans sa position correcte et attendez au moins trois heures sans bouger l'appareil. Ceci permet au circuit réfrigérant de se mettre bien en place et de fonctionner correctement.

- Nettoyez l'appareil à fond, en particulier l'intérieur, avant l'utilisation (Voir Nettoyage et Entretien).

- L'installation de l'appareil et les branchements électriques doivent être effectués par un technicien, conformément au manuel d'installation et aux règlements locaux.

- La procédure d'installation dans une unité de cuisine est indiquée dans le manuel d'installation. Ce produit doit être utilisé dans des unités de cuisine adéquats.

- Cet appareil doit être branché avec une prise correctement installée contenant un fusible. L'alimentation électrique (CA) et le voltage lors du fonctionnement correspondre aux détails de la plaquette du nom (la plaquette du nom est à l'intérieur gauche de l'appareil).

- Branchez à une prise reliée à la terre. Si la prise n'a aucun contact avec la terre ou si la prise ne correspond pas au nécessaire, nous vous conseillons de contacter un électricien autorizé pour prêter assistance.

- Le fabricant n'est pas responsable de la non réussite du branchement à la terre comme décrit dans ce livre.

- Il peut se produire une odeur quand vous mettez en marche l'appareil pour la première fois. Celle-ci disparaît quand l'appareil commence à refroidir.

PARTIE 2. COMMENT UTILISER L'APPAREIL

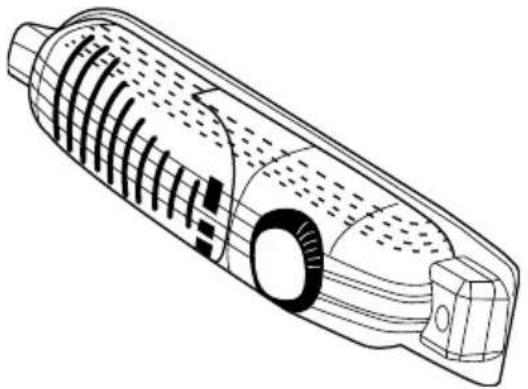

Réglage du thermostat

- Le thermostat règle automatiquement la température intérieure du compartiment du réfrigérateur et du compartiment du congélateur. En tournant le bouton de la position 1 à 5, vous pouvez obtenir des températures plus froides.

- La position « 0 « indique que le thermostat est fermé et que le refroidissement est impossible.

- Pour le stockage à court terme des aliments dans le compartiment du congélateur, vous pouvez régler le bouton entre la position minimum et moyenne (1-3).

- Pour le stockage à long terme des aliments dans le compartiment du congélateur, vous pouvez régler le bouton dans la position moyenne (3-4).

- Note: La température environnante, la température des aliments frais stockés et le nombre de fois que la porte est ouverte, affectent la température dans les compartiments du réfrigérateur et du congélateur. Changez le réglage de la température si nécessaire.

- Quand vous mettez en marche l'appareil pour la première fois, vous devez le faire sans aucun aliment à l'intérieur pendant 24 heures et sans ouvrir la porte. l'utiliser rapidement, ne mettez pas trop d'aliments à l'intérieur.

- Si l'appareil est arrêté ou débranché, vous devez attendre au moins 5 minutes avant de le remettre en marche pour ne pas endommager le compresseur.

- GARDE-MANGER (sans étoile) : Le garde-manger (réfrigérateur) n'a pas de congélateur mais peut refroidir jusqu'à 4-6°C.

Accessoires

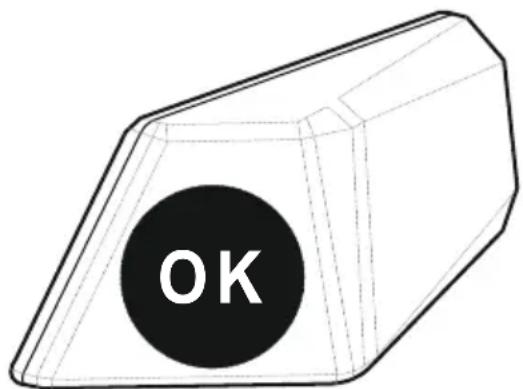

Indicateur de température

Pour vous aider au bon réglage de votre appareil nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide.

Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que sur l'indicateur de temperature le logo « OK » apparaisse. Si « OK » n'apparaît pas, La température est mal réglée.

OK

L'indication « OK » apparaissant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclairé.

A chaque modification du dispositif de réglage de température, attendez l de la température à l'intérieur de l'appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifiez la position du dispositif de réglage de température que progressive-ment et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.

NOTA: Après chargement de l'appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte il est normal que l'inscription « OK » n'apparaisse pas dans l'indicateur de réglage de température. Si l'évaporateur du compartiment réfrigérateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop chargé, température ambiante élevée, ouvertures fréquentes de la porte), réglez le dispositif de réglage de température sur une position inférieure jusqu'à obtenir de nouveau des périodes d'arrêt du compresseur.

Emplacement des denrées

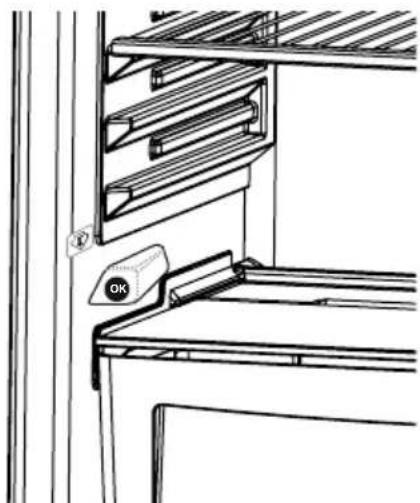

Zone la plus froide

Vous obtiendrez une meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant le mieux à leur nature. La zone la plus froide se situe juste au-dessus de bac à légumes.

Le symbole ci-contre indique l'emplacement de zone la plus froide de votre réfrigérateur

La zone la plus froide du compartiment réfrigérateur est délimitée par les autocollants collés sur le côté gauche de la paroi.

La limite superieure de la zone la plus froide est indiquée par la base inférieure de l'autocollant (pointe de Fléche). La clayette supérieure de la zone la plus froide doit être au même niveau que la pointe de la Fléche.LA Zone la plus Froide se situe en-dessous de ce niveau.

Ces clayettes étant amovibles, veillez à ce qu'elles soient toujours au même niveau que ces limites de zone décrites sur les autocollants, afin de garantir les températures dans cette zone.

Chaque type d'aliment a une température de conservation idéale et donc un emplacement pécis à respecter.

Emplacements Produits
Clayettes s upérieures Alim ents	cuits , entrem ets et toutes denrées à cons om m er as s ez rapidement.
Zone la plus froide Viande, volai	le, gibier et pois s ons crus . Tem ps m axim um de cons ervation : 1 à 2 jours . Fruits frais , charcuterie.
Bac à légum es Légum es frais ,	fruits.
Contre-porte	Les balconnets recevront, en bas les bouteilles puis en rem ontant, les produits de faible volum e et d'em ploi courant (yaourts , crèm e fraîche,...).
	Le beurre, les from ages cuits et les œufs trouveront leur place dans les cas iers appropriés.

PARTIE 3. GARDER LES ALIMENTS DANS L'APPAREIL

Le compartiment du réfrigérateur est utilisé pour garder les aliments frais pendant quelques jours.

• Ne placez pas les aliments en contact direct avec la paroi arrière du compartiment du réfrigérateur. Laissez un peu d'espace entre les aliments afin de permettre la circulation de l'air.
• Ne placez pas des aliments chauds ou des liquides qui s'évaporent dans le réfrigérateur. Gardez toujours les aliments dans des récipients fermés ou emballés.
• Pour réduire l'humidité et éviter la formation de gel, ne placez jamais des liquides dans des récipients ouverts à l'intérieur du réfrigérateur.
• Nous vous conseillons de placer la viande, quelque soit le type, dans un emballage fermé sur l'étagère vitrée juste au-dessus du compartiment des légumes, là où l'air est plus froid.
• Vous pouvez mettre les fruits et les légumes dans le bac à légumes sans être emballés.
• Pour ne pas que l'air froid s'échappe, n'ouvrez pas la porte trop souvent, et ne laissez pas la porte ouverte trop longtemps.

PARTIE 4. NETTOYAGE ET ENTRETIEN

• Débranchez l'appareil de la prise de courant avant le nettoyage.

• Ne versez pas d'eau sur l'appareil.

- Le compartiment du réfrigérateur doit être nettoyé périodiquement avec une solution de bicarbonate de soude et de l'eau tiède.

- Nettoyez les accessoires séparément avec de l'eau et du savon. Ne les placez pas dans le lave-vaisselle.

- N'utilisez pas des produits abrasifs, détergents ou savons. Après le lavage, rincez avec de l'eau propre et séchez soigneusement. Quand vous avez terminé le nettoyage, rebranchez la prise avec les mains sèches.

Dégivrée du compartiment du réfrigérateur

- le dégivrage s'effectue automatiquement lorsque l'appareil est en fonctionnement. L'eau de dégivrage est recueillie dans le bac d'évaporation et s'évapore automatiquement. Le plateau d'évaporation et l'orifice d'évacuation de l'eau de dégivrage (nettoyés régulièrement avec la tige de nettoyage du conduit de dégivrage pour éviter que l'eau ne s'accumule dans le bas du réfrigérateur. - Le givre recouvrant les rayons de la partie de congélation doivent être raclés régulièrement (à l'aide du racloir en plastique donné avec l'appareil). La partie de congélation, comme celle de réfrigération, doivent être nettoyée deux fois par an, en dégelant le givre.

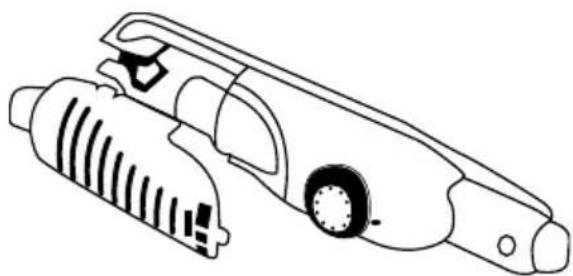

Remplacer l'ampoule

Quand vous remplacer l'ampoule du compartiment du réfrigérateur:

1. Débranchez l'appareil de la prise de courant,
2. Pressez les crochets sur les côtés du dessus du couvercle de la lampe et retirez le couvercle de la lampe.
3. Remplacez l'ampoule actuelle par une autre inférieure à 15 W.
4. Remettez le couvercle de la lampe et après 5 minutes, branchez l'unité.

Transport et déplacement

- Si nécessaire, conservez les cartons et le polystyrène d'emballage d'origine.

- Au cours du transport, l'appareil doit être maintenu fermé au moyen d'une large bande de tissu ou d'une corde robuste. Respectez rigoureusement les règles de transport inscrites sur le carton d'emballage.

- Avant tout transport ou déplacement, retirez les objets amovibles (étagères, bac à légumes, etc.) ou fixez-les à l'aide de ruban adhésif pour éviter qu'ils ne s'entrechoquent.

Si votre réfrigérateur ne fonctionne pas correctement, il doit y avoir un petit problème c'est pourquoi vous devez faire les vérifications suivantes.

L'appareil ne fonctionne pas:

vérifiez si:

• Il y a une coupure de courant;
- La prise n'est pas correctement branchée, ou est détachée;
• Le thermostat est réglé sur la position "0";
- La prise est défectueuse. Pour faire cette vérification, branchez un autre appareil qui fonctionne dans cette prise.

L'appareil ne fonctionne pas correctement :

Vérifiez si:

• Si vous avez surchargé l'appareil,
- Les portes ne sont pas correctement fermées,
- Il n'y a pas assez de gaines de ventilation dans l'unité de la cuisine comme indiqué dans le manuel d'installation.

s'il y a du bruit:

Le gaz de refroidissement qui circule dans le circuit du réfrigérateur peut faire un peu de bruit (son bouillonnant) même quand le compresseur n'est pas en marche. Ne vous inquiétez pas, c'est presque normal. Si ces sons sont différents, vérifiez si:

• L'appareil est installé correctement selon la description dans le manuel d'installation.
  • Les objets sur l'appareils vibrent.

S'il y a de l'eau dans la partie inférieure du réfrigérateur:

Vérifiez si;

Le trou d'évacuation pour l'eau dégivrée n'est pas bouché (utilisez le bouchon d'évacuation du dégivrage pour nettoyer le trou d'évacuation).

Si votre réfrigérateur ne refroidit pas suffisamment:

Votre réfrigérateur a été conçu de manière à fonctionner dans la plage de température ambiante dans les normes conformément à la classe du climat mentionnée dans l'étiquette de l'information. Le fonctionnement de l'appareil dans des environnements ayant des valeurs de température non conformes à celles spécifiées n'est pas recommandé pour une réfrigération efficace.

Classe climatique	Témpérature ambiante (°C)
T Entre 16	et 43
ST Entre 16	et 38
N Entre 16	et 32
SN Entre 10	et 32

Recommendations

• Pour augmenter l'espace et améliorer les apparences, La «section de refroidissement» des réfrigérateurs est placée à l'intérieur de la paroi arrière du compartiment du réfrigérateur. Quand le compresseur est en fonctionnement, cette paroi est couverte de gel ou de gouttes d'eau. Ne vous inquiétez pas. C'est presque normal. Vous devez dégivrer l'appareil s'il y a une couche excessive de gel sur la paroi arrière.
• Si vous n'utilisez pas l'appareil pendant un long moment (par exemple les vacances d'été), réglez le bouton du thermostat sur la position «0». Dégivrez et nettoyez le réfrigérateur et laissez la porte ouverte pour empêcher la formation de rouille et d'odeur.

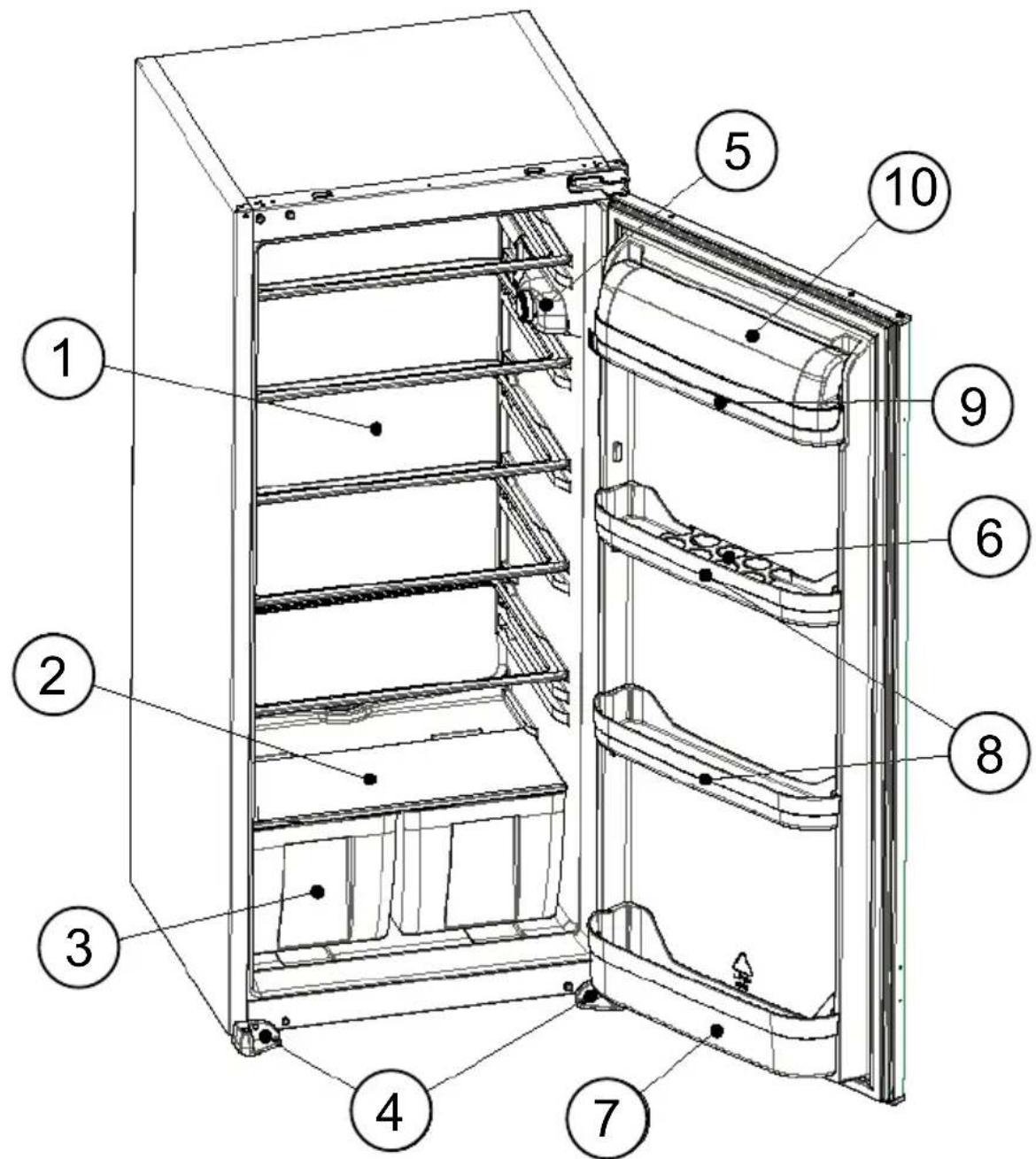

PARTIE 7. LES PARTIES DE L'APPAREIL ET LES COMPARTIMENTS

Cette présentation ne sert que de renseignement sur les parties de l'appareil. Celles-ci pourraient varier en fonction du modèle de l'appareil.

1) ÉTAGÈRE DU RÉFRIGÉRATEUR
2) COUVERCLE DU BAC À LÉGUMES
(VERRE DE SÉCURITÉ)
3) BAC À LÉGUMES
4) PIEDS GAUCHE&DROIT
5) BOÎTE DU THERMOSTAT

6) ÉTAGÈRE POUR LES OEUFS
7) ÉTAGÈRE POUR LES
BOUTEILLES
8) ÉTAGÈRE DU MILIEU
9) ÉTAGÈRE POUR LE BEURRE
10) COUVERCLE DE L'ÉTAGÈRE POUR LE BEURRE

Instructions de montage

! Avant l'installation veuillez lire attentivement ces instructions.
! N'installez le réfrigérateur/congélateur que dans un meuble de cuisine stable.
! Si nécessaire inversez le sens d'ouverture de la porte en suivant les instructions.

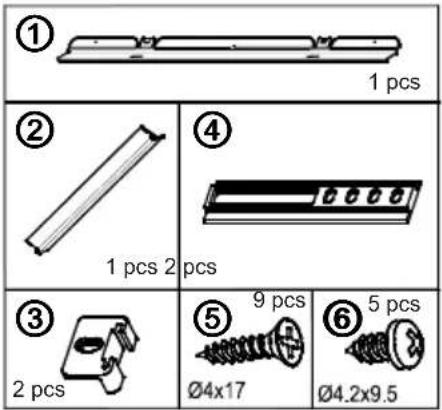

1. Référez-vous à la figure A pour la liste des pièces nécessaires à l'installation.

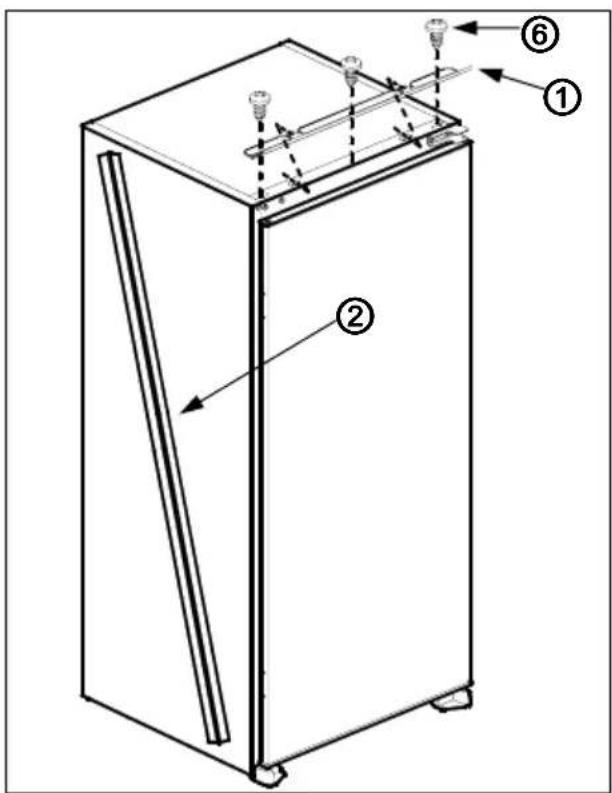

2. Insérer le cache supérieur ^1 dans les encoches sur le dessus du produit et vissez là ^6 en vous référant à la figure D.
3. Passez le cordon d'alimentation par le conduit d'aération situé à l'arrière du produit afin qu'une fois le produit poussé dans la niche il soit facile de le branché. Se référer à la figure C.
4. Couper le joint suivant la hauteur nécessaire et coller le sur le côté du produit. Se référer à la figure E et à son agrandissement en vue par le dessus.
5. Relever l'appareil et glissez-le dans le meuble de cuisine.
6. Pousser l'appareil vers le fond du meuble jusqu'à ce que le joint vienne combler l'espace entre le produit le meuble sur les côtés.
7. Aligner les pieds du produit avec le meuble de cuisine.
8. Vissez ces derniers. Se référer à la figure F.
9. Vissez ^5 le cache supérieur ^2 en haut du produit au meuble de cuisine. Se référer à la figure G.
10. Vissez ^6 les guides ^3 des glissières sur la porte du produit. Se référer à la figure H.
11. Coller la porte du produit à la porte du meuble de cuisine en les maintenant dans une position à 90°.
12. Insérer la glissière ^4 dans le guide ^3 et aligner la fente comme sur l'agrandissement en haut à droite de la figure H.
13. Vissez ^5 la glissière ^4 sur la porte du meuble de cuisine.
14. Laissez 1 à 2 mm entre la porte du produit et la porte du meuble de cuisine. Se référer à la figure H.

① 1 pcs ② 1 pcs 2 pcs ③ 2 pcs ⑤ Ø4x17 ⑥ 5 pcs Ø4.2x9.5

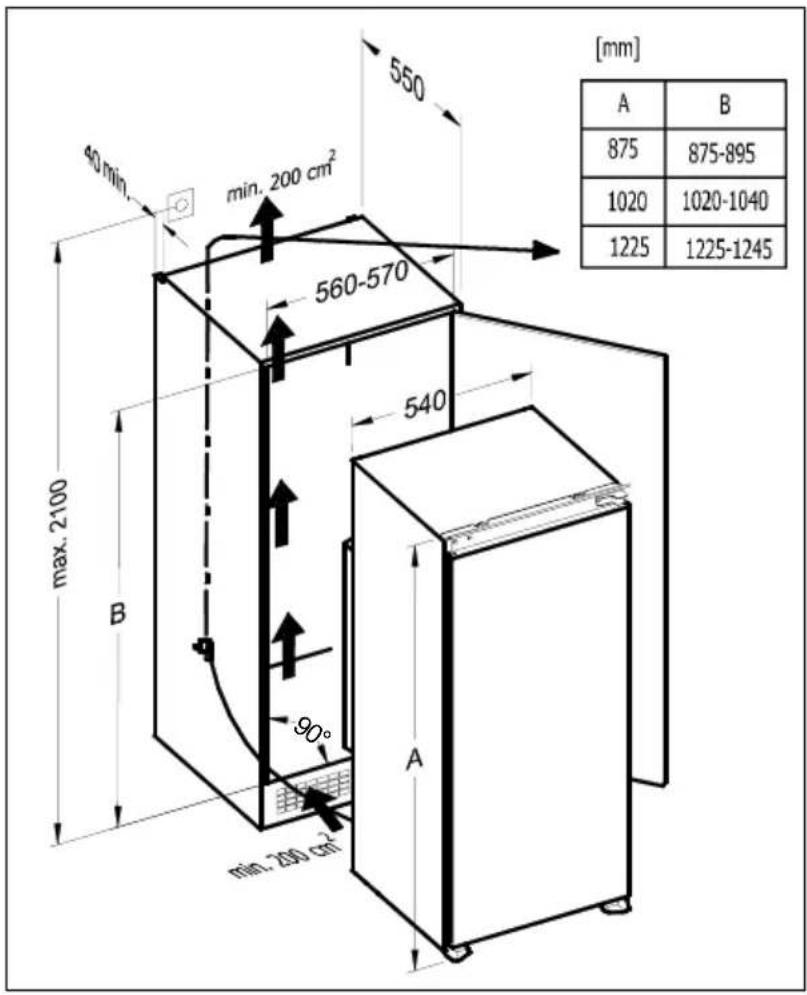

FigFigureAA

550 min. 200 cm² 560-570 max. 2100 B 90° min. 200 cm² A [mm] A B 875 875-895 1020 1020-1040 1225 1225-1245

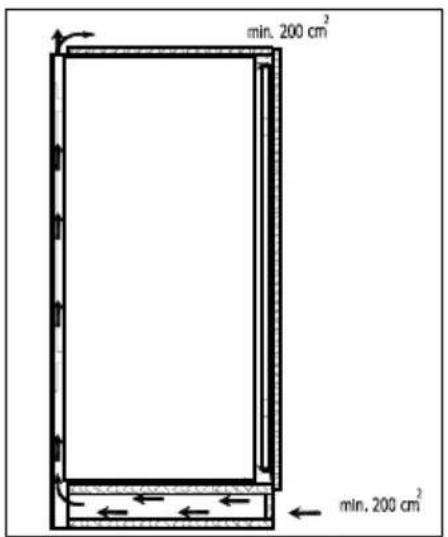

FigFigure.C

min. 200 cm² min. 200 cm²

Figure B

1. Ouvrez la porte du réfrigérateur ^14 et du congélateur ^11 .
2. Démontez la charnière de la porte congélateur ^12 et remontez-la de l'autre côté. (fig.J)
3. Démonter le système de verrouillage de porte du congélateur ^15 et remontez-la de l'autre côté. (fig.J)
4. Insérez l'axe supérieur de la porte du congélateur ^11 dans le trou qui se trouve dans la partie supérieure du produit puis insérez l'axe du bas dans la charnière ^13 . Vissez cette dernière sur le produit. (fig.J)
5. Démonter la charnière de la porte ^15 du réfrigérateur. (fig.K)
6. Dévisser l'axe du haut de la porte ^16 du réfrigérateur et montez-le de l'autre côté de la charnière (retourner cette dernière). (fig.K.a)
7. Dévisser l'axe du bas de la porte ^17 et repositionez-le de l'autre côté. (fig.K.b)
8. Retirez les caches en plastique et repositionez-les de l'autre côté. (fig.K.c)
9. Positionnez puis insérez la porte du réfrigérateur ^14 dans l'axe en bas ^18 et revissez la charnière ^15 en position haute.
