BZ25 - Détecteur de gaz TROTEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de détecteur	Détecteur de gaz
Gaz détectés	Gaz combustibles (méthane, propane, etc.)
Plage de détection	0 à 10 000 ppm
Précision de mesure	± 5 % de la valeur mesurée
Temps de réponse	Moins de 10 secondes
Alimentation	Piles rechargeables
Autonomie	Environ 8 heures
Affichage	Écran LCD rétroéclairé
Dimensions	Compact et léger
Poids	Environ 200 g
Utilisation	Idéal pour la détection de fuites de gaz dans les habitations et les espaces industriels
Maintenance	Vérification régulière de l'état des piles et nettoyage de l'appareil
Sécurité	Certifié conforme aux normes de sécurité en vigueur
Garantie	2 ans
Informations supplémentaires	Consulter le manuel d'utilisation pour des instructions détaillées

FOIRE AUX QUESTIONS - BZ25 TROTEC

Comment calibrer le détecteur de gaz TROTEC BZ25 ?

Pour calibrer le TROTEC BZ25, suivez les instructions du manuel d'utilisation. Généralement, il est nécessaire de le placer dans un environnement avec une concentration connue de gaz pour ajuster les valeurs.

Que faire si le détecteur de gaz TROTEC BZ25 émet un bip continu ?

Un bip continu indique généralement une concentration élevée de gaz. Évacuez immédiatement la zone et vérifiez la source du gaz avant de réinitialiser l'appareil.

Quelle est la durée de vie de la batterie du TROTEC BZ25 ?

La durée de vie de la batterie est d'environ 2 ans, selon l'utilisation. Il est recommandé de remplacer la batterie régulièrement pour assurer un fonctionnement optimal.

Comment tester le bon fonctionnement du TROTEC BZ25 ?

Pour tester le bon fonctionnement, activez le test de l'appareil en appuyant sur le bouton de test. L'appareil doit émettre un signal sonore et visuel si tout fonctionne correctement.

Le TROTEC BZ25 peut-il détecter tous les types de gaz ?

Le TROTEC BZ25 est conçu pour détecter des gaz spécifiques. Vérifiez le manuel d'utilisation pour connaître les types de gaz qu'il peut détecter et assurez-vous qu'il est adapté à vos besoins.

Comment nettoyer le détecteur de gaz TROTEC BZ25 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur du détecteur. Évitez d'utiliser des produits chimiques ou de l'eau qui pourraient endommager l'appareil.

Que faire si l'écran du TROTEC BZ25 ne s'allume pas ?

Vérifiez d'abord si la batterie est correctement insérée et chargée. Si le problème persiste, essayez de remplacer la batterie ou contactez le service client.

Le TROTEC BZ25 est-il étanche ?

Le TROTEC BZ25 n'est pas entièrement étanche. Évitez de l'exposer à des environnements humides ou à des projections d'eau pour assurer sa longévité.

Comment réinitialiser le TROTEC BZ25 après une alarme ?

Pour réinitialiser l'appareil, appuyez sur le bouton de réinitialisation après avoir résolu le problème de gaz. Consultez le manuel pour des instructions spécifiques.

Où placer le détecteur de gaz TROTEC BZ25 pour un meilleur fonctionnement ?

Placez le détecteur à hauteur de la tête, dans des zones où les fuites de gaz sont probables, loin des fenêtres ou des courants d'air.

MODE D'EMPLOI BZ25 TROTEC

Indications sur le manuel d'utilisation. 2

Normes de sécurité 2

Informations sur I'appareil 3

Transport et stockage 5

Utilisation. 5

Maintenance et réparation 6

Élimination 6

Indications sur le manuel d'utilisation

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.

Vous pouvez télécharger la derniere version du manuel d'utilisation et la déclaration de conformite UE sur le lien suivant :

BZ25

Veuillez dire attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

• N'utilisez pas et ne placez pas l'appareil dans les pieces ou les zones représentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmospheres agressives.
• Ne plongez pas l'appareil sous I'eau. Ne laissiez aucun liquide pénétrer à l'intérieur de l'appareil.
• L'utilisation de l'appareil n'est permise que dans les environnements secs et jamais sous la pluie ou par une humidité relative de l'air supérieure aux conditions admissibles de fonctionnement.
• Protégez l'appareil du rayonnement direct et permanent du soleil.
• Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
• L'appareil ne doit pas etre ouvert.
• Observe les conditions d'entreposage et de fonctionnement (voir « Caracteristiques techniques »).

Utilisation conforme

Utilisez l'appareil uniquement pour la mesure de la concentration de CO_2 , de la température et de l'humidité relative de l'air à l'intérieur, au sein de la plage de mesure indiquée dans les caractéristiques techniques. Veuillez observer les caractéristiques techniques et les respecter.

Pour utiliser l'appareil de manière ajustate, utilisez uniquement les accessoires homologues de Trotec ou les pieces de rechange de Trotec.

Utilisations non conformes prévisibles

N'utilisez pas l'appareil dans des zones explosives, pour des mesures effectues dans des liquides ou sur des pieces sous tension. Trotec decline toute responsabilité en cas de dommages resultant d'une utilisation non conforme. En l'occurrence, tout recours en garantie sera exclu. Toute modification structuelle, toute transformation ou tout ajust arbitraire au niveau de l'appareil est strictement interdit.

Qualification du personnel

Toute personne utilisant le presente appareil doit :

• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Risques résiduels

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la déténration de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans I'eau. Veillez a eviter la pénétration d'eau ou d'autres liquides dans le boitier.

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.

Avertissement

L'appareil n'était pas un jouet, il n'est pas adapté aux enfants.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le déterminer.

Remarque

N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Informations sur l'appareil

Description de l'appareil

Le moniteur de la qualite de l'air CO_2 est un apparil de mesure fonctionnant sur secteur et possedant des capacités de mesure etendues.

Il dispose des caractéristiques d'utilisation et des équipements suivants :

• Mesure NDIR de la concentration de dioxyde de carbone dans l'air ambient
• Affichage simultané des valeurs de CO_2 , de la température ambiente, de l'humidité relative, de la date et de l'heure
• Fonction MIN et MAX pour la concentration de CO_2 , la température de l'air et l'humidité relative
• Fonction alarme au dioxyde de carbone avec signal sonore pour une valeur limite pouvant etre librement definié
• Indicateur supplémentaire à symboles pour le CO_2 (indicateur de bien-être)
  Calibrage automatique

Calibrage automatique

Le taux de CO_2 attendu de nos jours dans l'air frais est d'environ 400 ppm (0,04 % en volume). Cette valeur est reprise par l'appareil en tant que valeur limite inférieure (linge de base).

Un algorithme spécial contrôle en permanence, sur plusieurs jours et à des intervalles de temps pré-configurés, la valeur la plus BASSE de CO2 déterminée par le capteur. L'algorithmé corrigé lentement toute déviation à long terme par rapport à la valeur attendue pour l'air frais de 400 ppm (ou 0,04 % en volume) de CO2 .

En cas d'utilisation conforme à l'intérieur, le taux de dioxyde de carbone diminue en l'espace d'une semaine pour atteindre à peu pres le niveau de l'air extérieur.

La mesure des valeurs sur une période de 8 jours et la comparaison de la valeur la plus faible avec le point à 400 ppm permettent à l'appareil de savoir s'il doit modifier ou non le point zéro.

L'algorithmé tire parti du fait que le taux de CO2 , dans lesBATIMENTS et les locaux inoccpés, se stabilise régulierement pour un certain temps à une valeur minimum. Par conséquent,le principé de compensation automatique ne fonctionne pas dans les pieces constamment habitées ou dans lesquelles regne en permanence une concentration de CO2 élevée.

Représentation de l'appareil

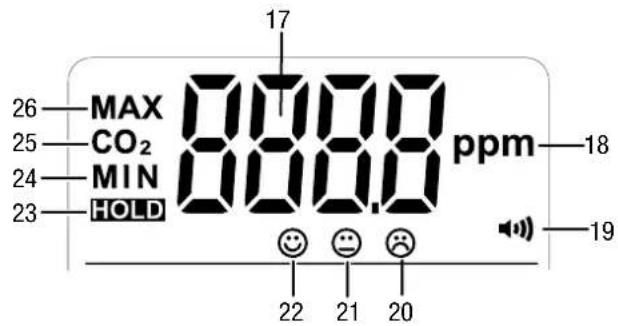

Affichage principal

N° Désignation

17 Valeur de mesure CO 2

18 Unité de mesure CO 2 (parts per million)

19 Symbole alarme activée

20 Indicateur de bien-être : air de mauvaise qualité

21 Indicateur de bien-être : air de qualité moyenne

22 Indicateur de bien-être : air de bonne qualité

23 Mention HOLD (gel des valeurs à l'écran)

24 Mention MIN (affichage des valeurs minimum)

25 Mention CO 2 (affichage de la valeur CO2 à l'écran)

26 Mention MAX (affichage des valeurs maximum)

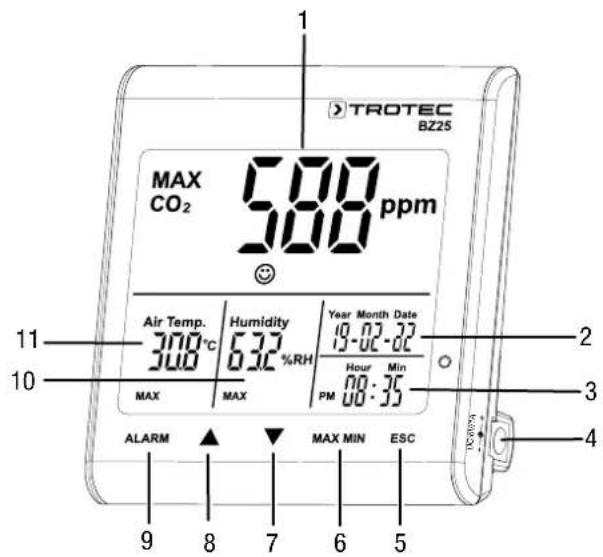

N° Désignation

1 Affichage principal

2 Affichage de la date

3 Affichage de l'heure

4 Port bloc secteur

5 Touche ESC

6 Touche MAX MIN

7 Touche

8 Touche

9 Touche ALARM

10 Affichage de l'humidité relative

11 Affichage de la température

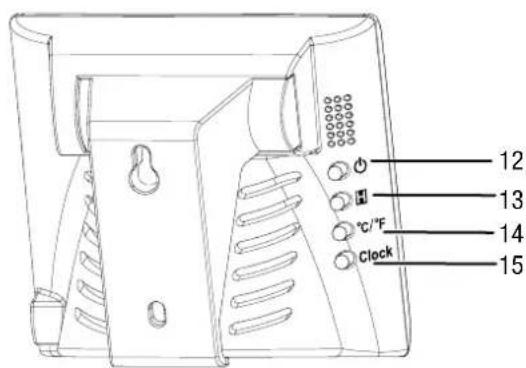

12 Touche (marche/arrêt)

13 Touche (Héld)

14 Touche °C/°F

15 Touche Clock

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle BZ25
Numéro d'article 3.510	0.205.014
Poids (sans emballage) 190 g
Dimensions (longueur x largeur x hauteur) 90 mm x 110	mm x 98 mm
Écran LCD monochrome
Dioxyde de carbone [ppm]
Capteur - Dioxyde de carbone Capteur NDIR	(infrarouge non dispersif)
Plage de mesure 0 à 9999 ppm
Précision ±5 % ou ±75 ppm
Résolution 1 ppm
Humidité relative
Plage de mesure 0,0 % HR à 99,9 % HR
Précision ±5 % HR
Résolution 0,1 %
Température de l'air
Plage de mesure -5 °C à 50 °C ou 23 °F à 122 °F
Précision ±1 °C ou ±1,8 °F
Résolution dans la plaque de mesure 0,1 °C/°F
Conditions ambiantes
Fonctionnement -5 °C à 50 °C ou 23 °F à 122 °F à 90 % HR (sans condensation)
Stockage -5 °C à 50 °C ou 23 °F à 122 °F à 90 % HR (sans condensation)
Alimentation électrique externe (bloccd'alimentation secteur)

Composition de la fourniture

• 1 appeareil de mesure BZ25
• 1 bloc d'alimentation secteur
  1 manuel d'utilisation

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

L'appareil est emballe par le fabricant pour être protégé au moins des avaries.

Stockage

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'ordinateil :

• au sec et protégé du gel et de la chaleur
• dans un endroit protégé de la poussière et de l'exposition directe du soleil
• la température de stockage correspond aux valeurs indiquées dans les Caracteristiques techniques

Utilisation

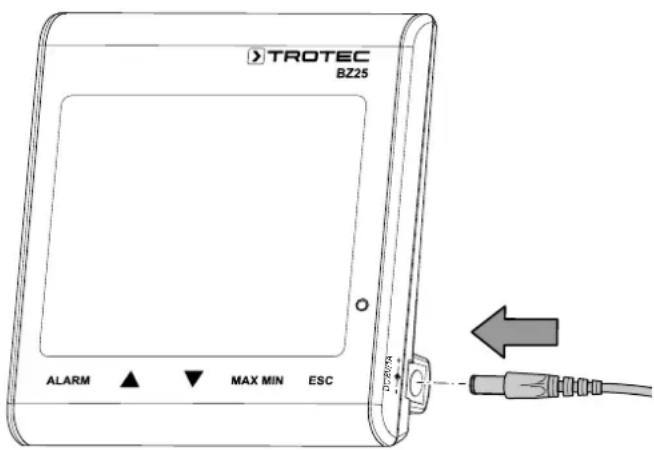

Raccordement au secteur

Pour utiliser l'appareil, raccordez-le au secteur par l'intérimédiaire du bloc d'alimentation fourni.

Mise en service

Pour allumer l'appareil, appuyez pendant environ 1 seconde sur la touche csiué au dos de l'appareil. L'appareil commence alors par une phase d'échauffement de 120 secondes.

Réglage de la date et de l'heure

Pour régler la date et l'heure, appuyez sur la touche Clock et maintenez-la pressée pendant 4 secondes environ. L'affichage de la date se met à clignoter. Appuyez de nouveau sur la touche pour passer à l'année, au mois, au jour, aux heures et aux minutes. Appuyez sur l'une des deux touches ▲ ou √ afin d'augmenter ou de diminuer le nombre clignotant affché à l'écran. Dans que vous avez obtenu le réglage souhaité pour la date et l'heure, appuyez sur la touche ESC afin de sortir du mode réglage et de mémoriser la valeur définie.

Fonction Hold

Appuyez sur la touche (Hold) afin que les valeurs affichées à l'écran le soient de façon durable.

Fonction alarme

L'appareil est doté d'une fonction alarmé qui vous signale le dépassement d'un seuil de CO_2 définiruparavant.

Pour activer la fonction alarme, précédez de la maniere suivante :

1. Appuyez sur la touche ALARM.

La fonction alarmé est activée et le symbole correspondant « apparait à l'écran. Dès que la valeur mesurée dépasse la valeur de seuil définie aparavant, un signal d'alarme se fait entendre et les touches situées sous l'écran clignotent en rouge.

1. Appuyez de nouveau sur la touche pour quitter ou pour désactiver le mode alarme.

Réglage de la valeur de seuil pour l'alarme

Pour régler une nouvelle valeur de seuil, procédez de la manière suivante:

1. Appuyez sur la touche ALARM et maintenez-la pressée pendant environ 5 secondes.

La valeur de seuil définie precedemment apparait a l'écran et le symbole d'alarme «clignote.

1. Appuyez sur ou sur afin augmenter ou de diminuer le nombre affiqué à l'écran.

2. Vous pouvez ensuite, soit appuyer sur la touche ESC afin de quitter le mode réglage et confirmer la valeur définie, soit modifier les valeurs limite de l'indicateur de bien-être

Réglage des valeurs limite de l'indicateur de bien-être Remarque :

youdevezyoustrouverencenmodereglagedevaleurlimite pourpuvoirmodifiercesreglages.Aprésavoirdefini lavaleurdeseuil pourI'alarme,n'appuyezpas surla touche ESC maisencoreeunoisbrievementsurla toucheALARM.La valeurlimiteinférieuredeI'indicateurdebon-etre s'affiche aI'écranetlesymbolesdeI'indicateurdebon-etre @Smettentàclignoter.

1. Appuyez sur ou sur afin augmenter ou de diminuer la valeur limite inférieure de l'indicateur de bien-être.

2. Appuyez sur la touche ALARM pour passer au réglage de la valeur limite haute.

3. Appuyez sur o sur afin augmenter ou de diminuer la valeur limite supérieure de I'indicateur de bienetre.

4. Appuyez sur la touche ESC afin de sortir du mode réglage et de memoriser la valeur définie.

Affichage des valeurs maximum et minimum

L'appareil enregistre les valeurs les plus élevées et les plus faibles ayant ete affichees. Pour visualiser ces valeurs, procedez de la maniere suivante :

1. Appuyez sur la touche MAX MIN.

MAX apparait à l'écran et les valeurs mesurées les plus élevées pour le dioxyde de carbone, la température et l'humidité relative sont affichées
2. Appuyez de nouveau sur la touche pour faire afficher les valeurs minimum (MIM).
3. Appuyez sur la touche ESC pour quitter ce mode.

Retro-éclairage

Le retro-eclairage est activé des que vous appuyez sur l'une des touches ALARM, MAX MIN. Le retro-eclairage s'eteint automatiquement au bout de 20 secondes environ en cas d'inactivité de l'appareil. Appuyez sur la touche ESC pour quitter ce mode.

Définition de l'unité de température (°C / °F)

Appuyez sur la touche ^ C / F située au dos de l'appareil pour faire passer l'affichage des degrés Celsius aux degrés Fahrenheit et inversement.

Maintenance et réparation

Nettoyage

Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. N'utilise pas d'aérosol, de solvant, de nettoyant à base d'alcool ni de produit abrasif pour nettoyer l'appareil, mais uniquement un chiffon imbibé d'eau claire.

Dépannage

Veuillez ne pas modifier l'appareil, ni monter des pieces de rechange. Veuillez vous adresser au fabricant pour faire dépanner ou contrôler l'appareil.

Élimination

Le pictogramme représentant une poubelle barree, appose sur un apparéil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des apparéils électriques usages.

La collecte séparée des apparéils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Trotec GmbH

Grebbener Str. 7

D-52525 Heinsberg

[phone]

[phone]

[e-mail]

www.trotec.com
