Caractéristiques techniques	Échelle en aluminium, hauteur de 1,22 m, capacité de charge maximale de 136 kg.
Utilisation	Conçue pour faciliter l'accès aux piscines hors sol, adaptée aux modèles INTEX.
Maintenance et réparation	Vérifier régulièrement les vis et les joints, nettoyer avec de l'eau savonneuse pour éviter la corrosion.
Sécurité	Échelle dotée de marches antidérapantes, recommandée de ne pas dépasser la capacité de charge.
Informations générales	Facile à assembler, garantie de 1 an, poids léger pour un transport facile.

FOIRE AUX QUESTIONS - 28072 INTEX

Comment installer l'échelle INTEX 28072 ?

Pour installer l'échelle INTEX 28072, commencez par placer les deux supports de l'échelle de chaque côté de la piscine. Assurez-vous que l'échelle est stable et bien ancrée sur le sol. Suivez les instructions fournies dans le manuel pour une installation correcte.

Quelle est la capacité de poids maximale de l'échelle ?

L'échelle INTEX 28072 a une capacité de poids maximale de 136 kg.

Comment nettoyer l'échelle ?

Pour nettoyer l'échelle, utilisez un chiffon doux et de l'eau savonneuse. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le matériau.

Les marches de l'échelle sont-elles antidérapantes ?

Oui, les marches de l'échelle INTEX 28072 sont conçues avec une surface antidérapante pour assurer la sécurité lors de l'utilisation.

Puis-je utiliser l'échelle pour une piscine hors sol ?

Oui, l'échelle INTEX 28072 est spécialement conçue pour être utilisée avec des piscines hors sol.

Que faire si l'échelle est instable ?

Si l'échelle est instable, vérifiez que les supports sont correctement ancrés et que le sol est plat. Si le problème persiste, consultez le manuel d'instructions ou contactez le service client.

L'échelle est-elle résistante aux intempéries ?

Oui, l'échelle INTEX 28072 est fabriquée avec des matériaux résistants aux intempéries, mais il est recommandé de la ranger à l'intérieur pendant l'hiver pour prolonger sa durée de vie.

Où puis-je trouver des pièces de rechange pour l'échelle ?

Les pièces de rechange pour l'échelle INTEX 28072 peuvent être trouvées sur le site web d'INTEX ou chez les revendeurs agréés.

MODE D'EMPLOI 28072 INTEX

Lisez et suivez attentivement toutes ces instructions avant d'installer et d'utiliser ce produit.

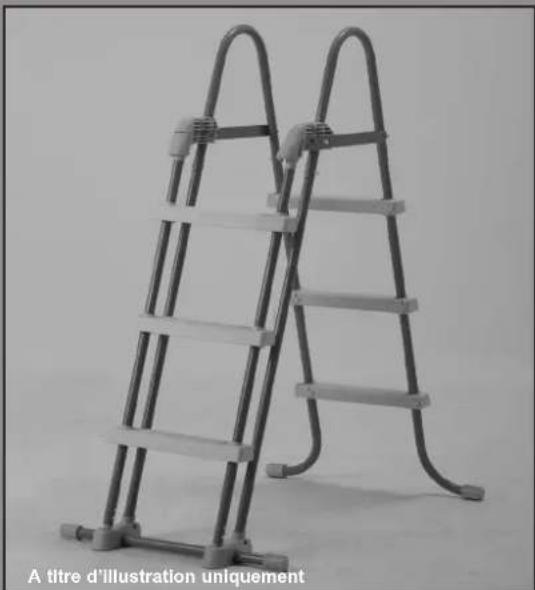

Echelle avec marches amovibles

Manuel d'utilisation pour :
Avec plateforme 42" (107 cm)

N'oubliez pas d'essayer les autres produits de la gamme Intex : piscines hors sol, accessoires de piscine, piscines gonflables, jouets d'intérieur gonflables, airbeds et bateaux. Ces produits sont disponibles chez les différents revendeurs ou sur notre site internet. En raison d'une politique d'amélioration continue de ses produits, Intex se réserve le droit de modifier les specifications et l'apparure, ce qui peut entrainer des mises à jour du manuel d'instruction sans préavis.

©2016 Intex Marketing Ltd. -Intex Development Co. Ltd. -Intex Trading Ltd. -Intex Recreation Corp.

All rights reserved/Tous droits réservés/Todos los derechos reservados/Alle Rechte vorbehalten. Printed in China/Imprimé en Chin/Impreso en China/Gedrucht in China.

TM Trademarks used in some countries of the world under license from/ Marques utilisées dans certains pays sous licence de/ Marcas registrasadas realizadas en algunos paises del mundo bajo licencia de/Warenzeichen verwendet en einigen Ländern der Welt in Licens von/Intex Marketing Ltd. to/a/an Intex Trading Ltd., Intex Development Co. Ltd., G.P.O Box 28829, Hong Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 Distributed in the European Union by/Distribuè dans l'Union Européenne par/Distribuão en la union Europea por/Vertrieb en der Europäischen Union durch/Intex Trading B.V., Venneveld 9, 4705 RR Rosendaal – The Netherlands

www.intexcorp.com

Français

289A

TABLES DES MATIERES

Attention 3
Detail des pieces 4
Instructions de montage 5-7
Stockage Hivernal 8
Régles de sécurité en milieu aquatique 8
Garantie 9

CONSERVEZ LE CARTON D'EMBALLAGE POUR L'HIVERNAGE ET LE MANUEL D'UTILISATION POUR UNE INSTALLATION ULTERIEURE

IMPORTANT

Lisez et suivez attentivement toutes ces instructions avant d'installer et d'utiliser ce produit.

ATTENTION

• Surveilliez les enfants et les personnes handicapées à tous les instants.
• Pour éviter les chutes et les blessures, aidez toujours les enfants quand ils utilisent l'échelle.
• Ne plongez ou sautez jamais depuis l'échelle.
• Installez l'échelle sur un terrain solide et de niveau.
• Une seule personne à la fois sur l'échelle.
• Charge maximum: 300 lbs (136 kg). Conforme aux exigences de charge de la EN16582.
• Soyez face à l'échelle à tout moment pour entraîr ou sortir de la piscine.
• Enlevez et empêchez l'utilisation de l'échelle lorsque la piscine n'est pas occupée.
• Ne nagez pas dessous, entre ou derrière l'échelle.
• Vérifiez régulièrement l'etat des écrous et des boulons pour vous assurez que l'échelle est en bon état.
• Si vous vous baignez de nuit, utilisez une lumière artificielle pour éclairer tous les sigles de sécurité, l'échelle, le fond et les chemins d'accès de la piscine.
• Le montage et le démontage de ce produit doivent être réalisés par unadulte.
• Cette échelle est conçue et fabriquée pour une hauteur spécifique de la paroi d'une piscine et/ou pour le deck de la piscine. Ne pas utiliser avec d'autres piscines.
• Le non-respect des consignes d'entretien peut engendrer des risques graves pour la santé notamment celle des enfants.
  Utilisez seulement cette échelle aux fins décrites dans ce manuel d'utilisation.

LE NON RESPECT DE CES CONSIGNES DE SECURITE PEUT ENTRAINER DES DOMMAGES CORPORELS, LA NOYADE OU LA PARALYSIE.

Les règles de sécurité décrites dans le manuel, sur le produit et l'emballage mentionnent les risques courants liés à l'utilisation d'une piscine et ne couvent pas toutes les situations. Faîtes préuve de bon sens afin de profiter au maximum de votre piscine en toute sécurité.

IMPORTANT

IL EST TRÉS IMPORTANT D'EXAMINER TOUTES LES PIEÇES ET D'IDENTIFIER CELLES QUI SE CONNECTENT ENTRE ELLES AVANT DE COMMENCER L'ASSEMBLAGE. BIEN QUE CERTAINES PIEÇES SE RÉSÉMBLENT, ELLES NE SONT PAS TOUTES INTERCHANGEABLES.

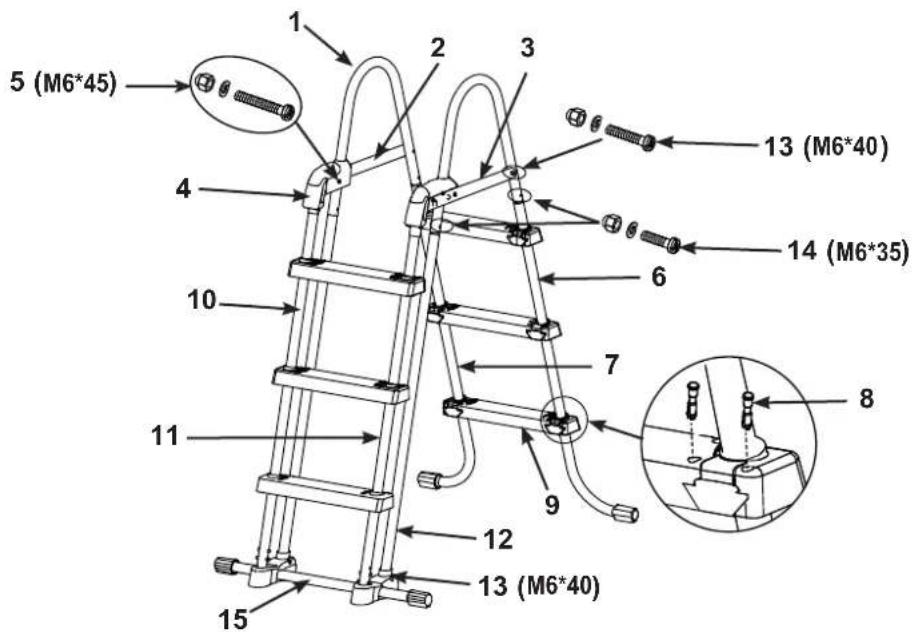

DETAIL DES PIECES

Avant d'assembler vous produit, prenez quelques instants pour vérifier son contenu et vous familiariser avec chaque piece.

NOTE : Ce croquis est une simple représentation du produit. Il n'est pas à l'échelle réelle.

N°	DÉSIGNATION TQUANTITÉ		RÉFERENCEPIECE DÉTACHée
1 POIGNÉES 2 12502
2	ENTRETOISES (FERMOIR INCLUS) 1 12524
3	SUPPORT DU HAUT AVEC SYSTÉME DE VERROUILLAGE (FERMOIR INCLUS)	1 12525
4 FERMOIR 2 12179
5	VIS DE FIXATION (1 EN PLUS)	3 12268
6	CÔTE A (MARQUE "A1") 1 12503A
7 CÔTE A (MARQUE "B1") 1 12503B
8 CHEVILLES (2 EN PLUS)		26	10913
9	MARCHES	6 10914
10	CÔTE B (MARQUE "A2") 1 12505A
11	CÔTE B (MARQUE "B2") 1 12505B
12	CÔTE C (MARQUE "C")	2 12506
13	VIS DE FIXATION (1 EN PLUS)	5 10227
14	VIS DE FIXATION (1 EN PLUS)	5 10810
15	SUPPORT	1 12507

Cette échelle est destinée à être utilisé avec les piscines Intex d'une hauteur de :

Références Wall
28072 42in (107cm)

INSTALLATION DE L'ECHelle

Temps moyen de montage : 30-60 minutes (Merci de noter que le temps de montage est approximatif et peut varier selon l'expérience des personnes).

Outils nécessaires : 1 tournevis cruciforme

1 pince ou 1 clef à ouverture variable

IMPORTANT: Ne bloquez pas les vis avant d'avoir effecture la derniere operation de montage.

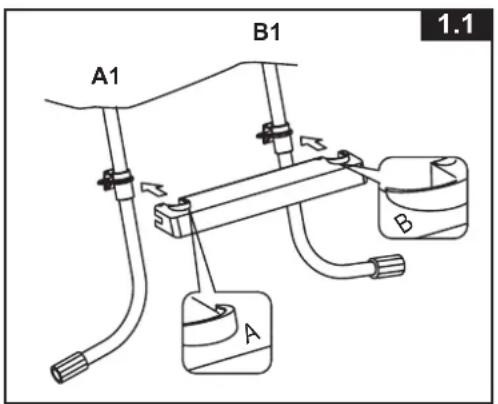

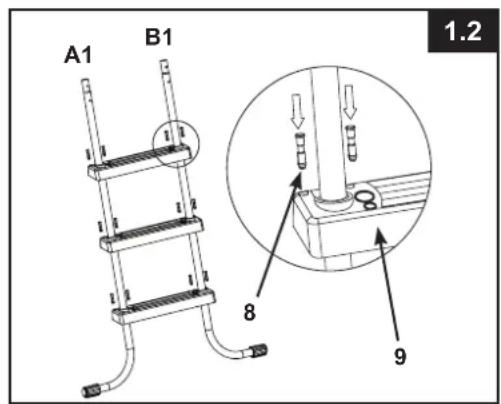

1. ASSEMBLAGE DU PIED COTE A(Voir les schémas 1.1 à 1.2):

Les supports de marches sont pré-fixés sur les montants des échelles en usine.

Emboitez les marches (9) dans les fixations des montants en faisant correspondre la direction de la flèche située au dos de la fixation, avec le dessus de la marche.

Assurez you que le dos de la marche affleure la fixation du montant sans quoi la marche serait installée dans le mauvais sens (sans dessus-dessous).

IMPORTANT: Assurez-vous que les pieds en forme de J soient dirigés vers l'extérieur avant d'installer les marches.

Insérez les goupilles (8) dans les trous liant la marche à la fixation du montant.

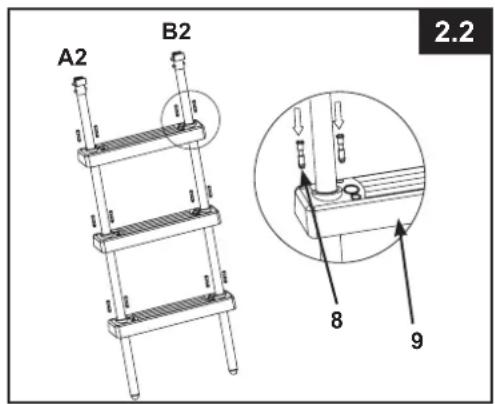

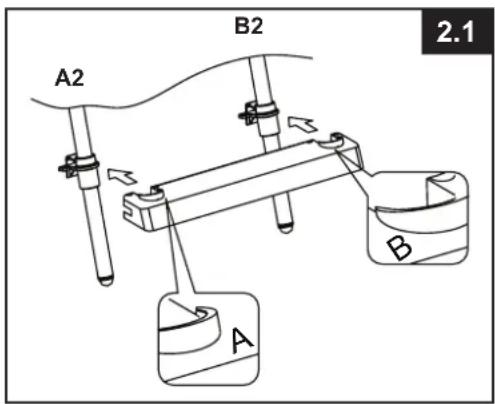

2. ASSEMBLAGE DU PIED COTE B (Voir les schémas 2.1 à 2.2):

IMPORTANT: Insérez les goupilles (8) dans les trous liant la marche à la fixation du montant. Assurez-vous que toutes les broches soient bien verrouillées.

INSTALLATION DE L'ECHELLE (suite)

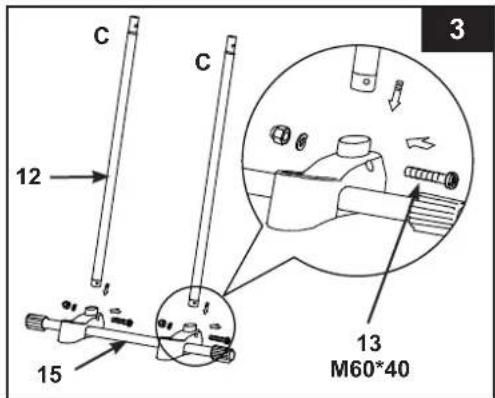

1. ASSEMBLAGE DU PIED COTE C (Voir les schéma 3):

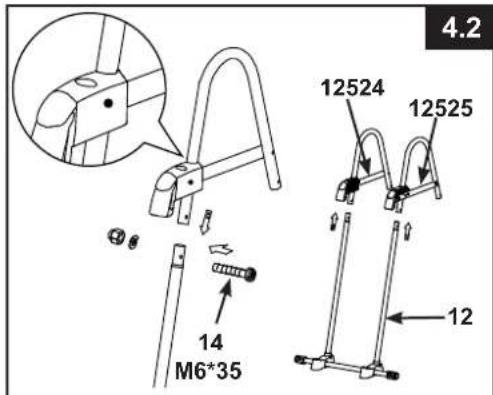

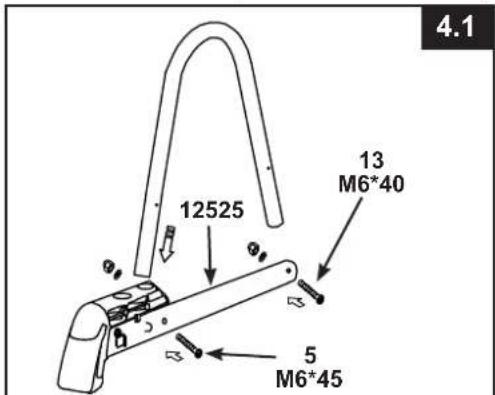

1. MONTAGE DES POIGNÉES (Voir les schémas 4.1 à 4.2):

IMPORTANT: Assurez-vous que le "support du haut avec système de verrouillage" (3) est tourné vers l'extérieur (se trouve à votre droits lorsque vous étés face aux pieds C assemblés)

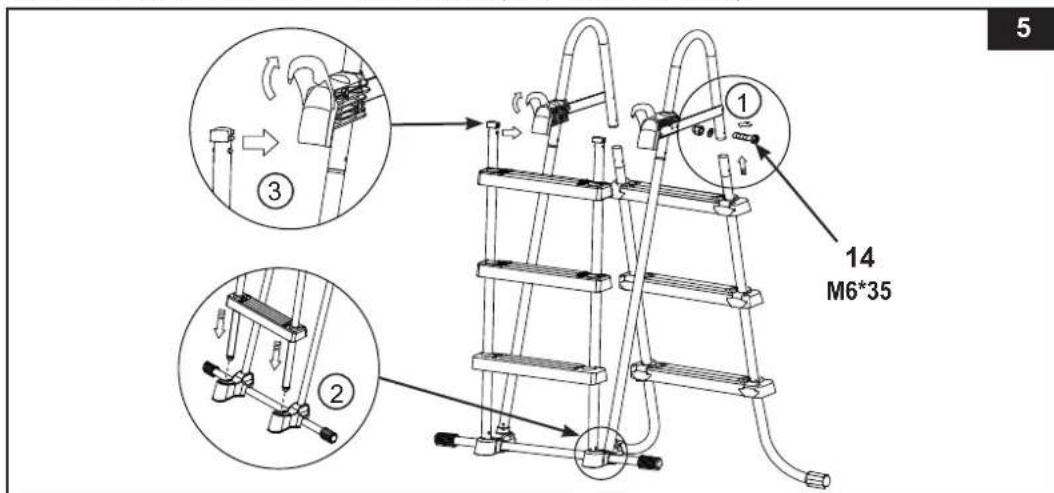

1. ASSEMBLAGE DU PIED COTE A&B (Voir les schéma 5):

IMPORTANT : Assurez-vous que toutes les broches soient bien verrouillées.

INSTALLATION DE L'ECHELLE (suite)

1. ENTRETIEN: Vérifiez périodiquement tous les écrous, les boulons et toutes les goupilles pour vous assurez du bon état.

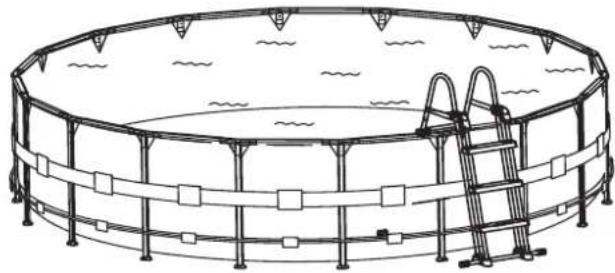

2. AVANT L'UTILISATION DE L'ECHELLE (Voir le schéma 6):

Avec toutes les pieces en place, vérifie que toutes les fixations / vis sont bien serrées et appuyer sur chaque marche pour vérifier qu'elles soient bien fixées.
IMPORTANT : Les marches amovibles doivent être placées à l'extérieur de la piscine.

6

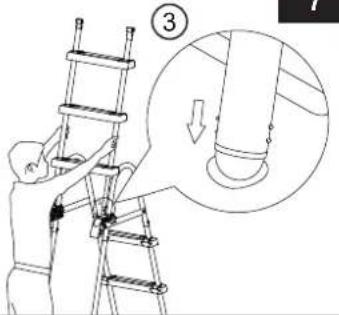

8.APRES S'ETRE SERVI DE L'ECHELLE (Voir le schéma 7)

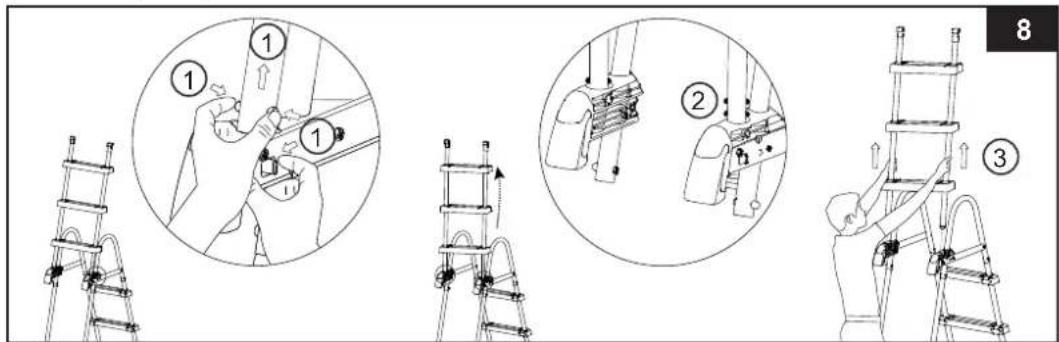

1. Enlever les marches de la position de sécurité (Voir le schéma 8):

a) Avec votre main droite, tirez et amenez le loquet vers vous tout en appuyant avec votre main gauche sur les boutons blancs qui dépassent et levez simultanément ce pied pour le sortir de la cavité exposant les boutons blancs inférieurs qui dépassent.
b) Laissez le pied reposer sur le support du haut (assurez-vous qu'il ne retombe pas dans la cavité) et enlevez rapidement les « marches assemblées amovibles » de l'eur position de sécurité.
c) Voir l'etape 5 pour réinstaller les marches amovibles.

HIVERNAGE/STOCKAGE HIVERNAL

1. Otez les "marches amovibles" comme expliqué au niveau de la section "Après usage", voir schéma 7.
2. Otez l'échelle de la piscine, assurez vous que l'échelle et les marches amovibles soient parafaitement séches si vous les stockez pour longtemps.
3. Rangez l'échelle et tous ses composants dans un endroit sec, de préference entre 0^ et 40^ .
4. Assurez-vous que l'échelle et tous ses composants soientrangés dans un endroit sur, loin des enfants.

ATTENTION

QUAND ELLE N'EST PAS UTILISÉE, L'ÉCHELLE DOIT ÉTRE MISE EN POSITION SECURITE. OTEZ LES MARCHES AMOVIBLES QUAND LA PISCINE N'EST PAS UTILISÉE OU OCCUPÉE. RANGEZ LES MARCHES AMOVIBLES DANS UN ENDROIT SûR, LOIN DES ENFANTS. REFERMEZ LES FERMOIRS.

RÉGLES DE SÉCURITÉ EN MILIEU AQUATIQUE

Les loisirs nautiques sont à la fois amusants et relaxants. Cependant, ils représentent des risques de blessures et de mort. Afin de réduire ces risques, lisez et suivez toutes les instructions générées sur les produits, les emballages et les notices. Soyez conscient que les i nstructions et mises en garde couvent les risques les plus commons mais d'autres existent.

Pour plus de sécurité, familiarisez-vous avec les mises en garde suivantes ainsi qu'elles propres à chaque organisation nationale :

• Demandez lui une surveillance constante. Un adulte compétent doit être désigné comme "maître nageur" ou surveillant de baignade, surtout quand des enfants sont dans ou autour de la piscine.
• Apprenez à nager.
• Prenez le temps d'apprendre les premiers gestes de secours.
• N'hésitez pas à informer toute personne en charge de la surveillance de la baignade de l'existence de système de sécurité tels que les barrières, portes verrouillées....
• Informez tout les utilisateurs de la piscine, les enfants inclus des procédures d'urgence.
• Faites preuve de bon sens et de raison lors d'activités nautiques.
• Surveillez, surveillez, surveillez.

GARANTIE LIMITÉE

Votre echelle de piscinea ete fabriquee avec des matieres aux de la meilleure qualite et un savoir-faire de haut niveau. Tous les produits Intex ont ete inspectes et sont exempts de vices de fabrication. La garantie limite ne s'applique qu'a la echelle de piscinea.

Cette garantie limite est en complément, et non en remplacement, de la garantie legale. Dans les cas ou cette garantie seraient en contradiction avec vos droits locaux, ces derniers restent prioritaires. Par exemple, les lois européennes apportent des droits statutaires complémentaires à ceux offerts par la garantie limite. Pour plus d'informations, consultez le site Internet européen : http://ec.europa.eu/consumers/ecc/contact_en/htm.

Les dispositions de cette garantie limitee s'appliquee seulement au premier acheteur.
Cette garantie limitee n'est pas transfereable. La garantie limitee est valide pour une
periode de 90 joura a partir de la date d'achat.Conservez l'origina du ticket de caisse avec
ce manuel, car une preuve d'achat sera exigue et devra accompagner les reclamations;
dans le cas contraire, la garantie limitee n'est pas valide.

Si un defaulted de fabrication est detecté durant cette période de 90 jours, merci de contacter le Service Consommateur Intex approprié listed dans le document « Services Consommateurs/agreés » ci-joint. Si l'article est couvert par les termes de la garantie, le produit sera réparé ou échangé avec un produit similaire (de notrechoix) sans frais de votre part.

Aucune garantie complémentaire (autre que legale) ne sera appliquée. En aucun cas INTEX, ses agents et/ou employés ne sauront etre tenus responsables des dommages directs ou indirects resultant de l'utilisation du echelle de piscinea (y compris la fabrication du produit).Certains pays ou certaines juridictions n'autorisent pas l'exclusion ou la limitation des dommages impliqués ou accessoires, les limitations ou exclusions ci-dessus ne s'appliquent donc peut-etre pas à vous.

Cette garantie limite ne s'applique pas dans les circonstances suivantes:

• Si le echelle de piscinea est l'objet de négligences, d'une'utilisation ou une application anormales, d'un accident, d'une mauvaise'utilisation, un mauvais entretien ou stockage.
• Si le echelle de piscinea est soumis à des dégats par des circonstances indépendantes de la volonté d'INTEX, y compris mais sans s'y limiter, l'usure normale et les dommages causées par exposition au feu, au gel, à la pluie, à une inondation ou à tout autre facteur environnemental externe.
  Pour les pieces et composants non vendus par INTEX; et/ ou.
• Les modifications non autorisées, les réparations ou le démontage du échelle de piscinea par une personne autre que le personnel des centres SAV INTEX.

Les coûts résultat de la perte d'eau de la piscine, les dégats causés par les produits de traitement chimique ou l'eau ne sont pas couverts par cette garantie. Les blessures ou les dégats matériels ne sont enaucun cas couverts par cette garantie.

Lisez le manuel avec attention et suivez les instructions concernant le fonctionnement et l'entretien de votre échelle de piscinea. Inspectez toujours votre produit avant de l'utiliser. La garantie peut être annulée si les instructions ne sont pas suivies.
