| Type de produit | Talkie-walkie (radio CB) |
| Marque | Albrecht |
| Modèle | AE 4200R |
| Alimentation | 13,2 V CC (câble d'alimentation inclus) |
| Puissance d'émission | 4 W en FM, 1 W en AM |
| Réception | FM et AM |
| Nombre de canaux | 40 (jusqu'à 80 en mode allemand) |
| Modes de fonctionnement | FM, AM (émission AM limitée à certains canaux) |
| Commande squelch | Oui, bouton rotatif |
| Prise microphone | 4 broches |
| Prise antenne | PL-259, 50 ohms |
| Haut-parleur externe | 8 ohms, puissance min. 2 W |
| Affichage | LED du canal |
| Commutateur de pays/système | Oui, sélection de système de canaux |
| Entretien et nettoyage | Utiliser un chiffon sec et doux pour nettoyer l'appareil |
| Sécurité | Conforme aux directives CE (R&TTE, basse tension, CEM) |
| Pièces détachées et réparabilité | Fusible remplaçable ; contacter le service après-vente pour autres pièces |
| Informations générales | Utilisable dans plusieurs pays européens avec licence variable ; reportez-vous au passeport radio |
FOIRE AUX QUESTIONS - AE 4200R ALBRECHT
Questions des utilisateurs sur AE 4200R ALBRECHT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Talkie-walkie au format PDF gratuitement ! Retrouvez votre notice AE 4200R - ALBRECHT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AE 4200R de la marque ALBRECHT.

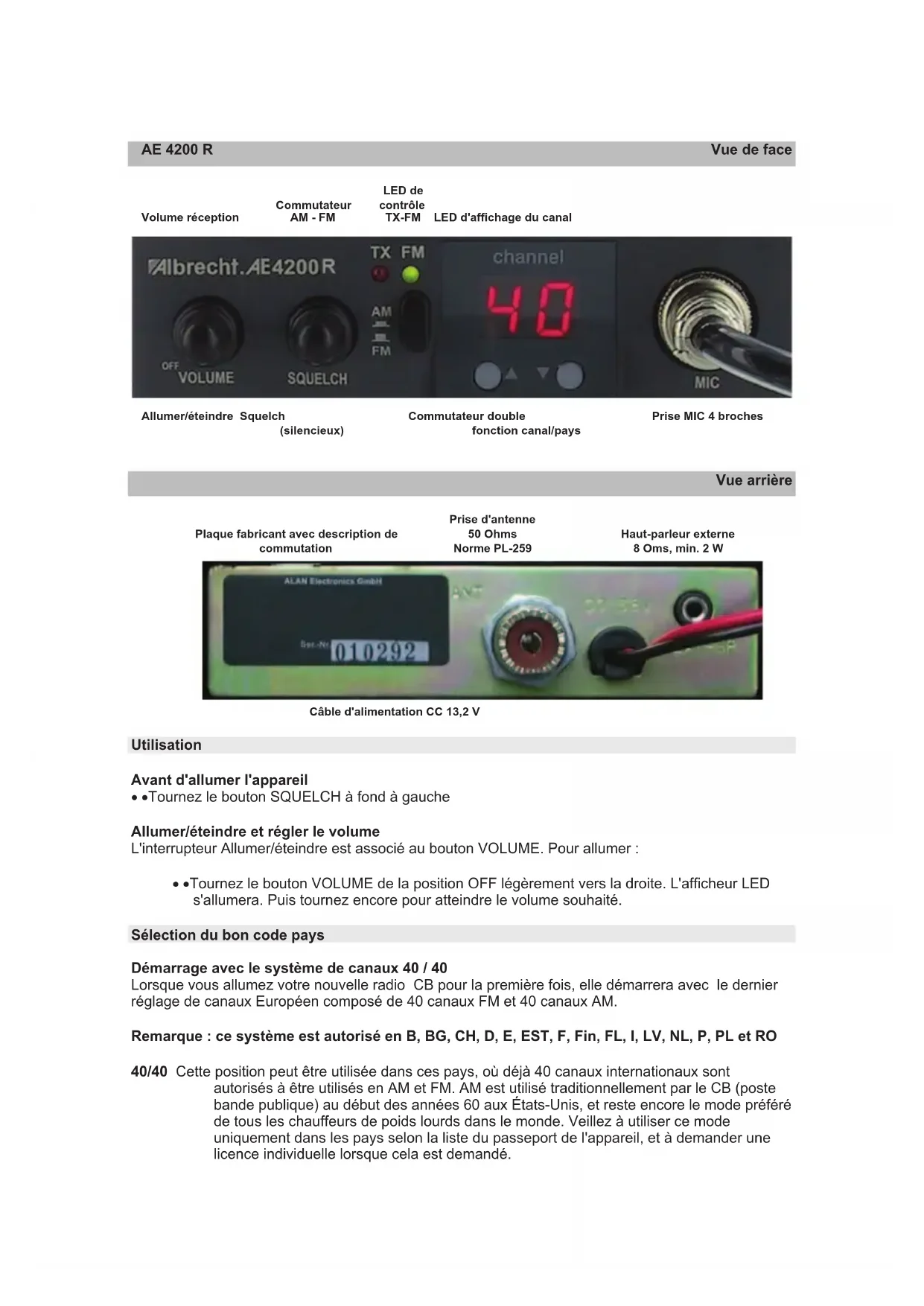

MODE D'EMPLOI AE 4200R ALBRECHT

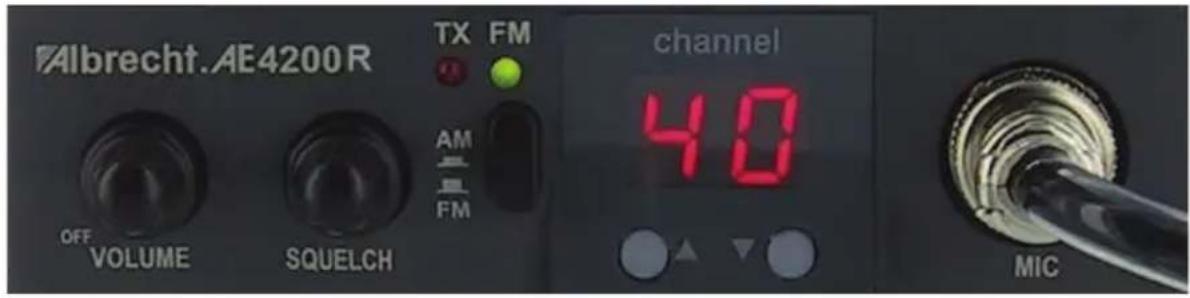

Montage des Funkgerats
TX-FM LED d'affichage du canal
Allumer/eteindre Squelch (silencieux)
Commutateur double fonction canal/pays
Prise MIC 4 broches

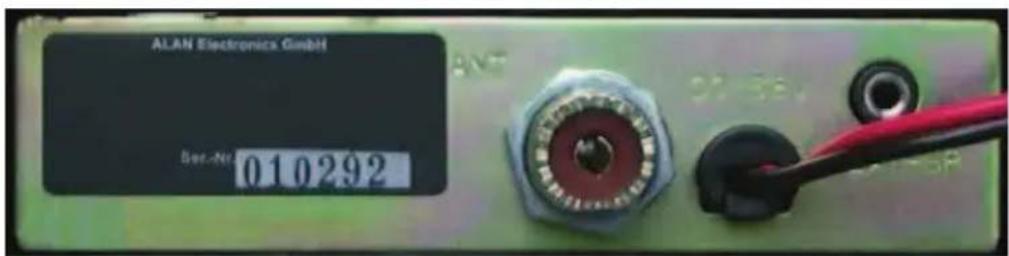

Vue arrière
Plaque fabricant avec description de commutation
Prise d'antenne 50 Ohms Norme PL-259
Haut-parleur externe 8 Oms, min. 2 W
Cable d'alimentation CC 13,2 V
Utilisation
Avant d'allumer l'appareil
- Tournez le bouton SQUELCH à fond à gauche
Allumer/teéindre et régler le volume
L'interrupteur Allumer/eteindre est associé au bouton VOLUME. Pour allumer :
- Tournez le bouton VOLUME de la position OFF légèrement vers la droite. L'afficheur LED s'allumera. Puis tournez encore pour atteindre le volume souhaité.
Selection du bon code pays
Demarrage avec le système de canaux 40 / 40
Lorsque vous allumez votre nouvelle radio CB pour la première fois, elle demarrera avec le dernier réglage de canaux Européen composé de 40 canaux FM et 40 canaux AM.
Remarque: ce système est autorisé en B, BG, CH, D, E, EST, F, Fin, FL, I, LV, NL, P, PL et RO
40/40 Cette position peut etre utilise dans ces pays, ou déjà 40 canaux internationaux sont autorisés a etre utilisés en AM et FM. AM est utilisé traditionnellement par le CB (poste bande publique) au debut des années 60 aux Etats-Unis, et reste encore le mode préférede tous les chauffeurs de poids lourds dans le monde. Veillez a utiliser ce mode uniquement dans les pays selon la liste du passaeport de I'appareil, et a demander une licence individuelle lorsque cela est demanded.
Si nécessaire, vous pouvez returner à tout moment à ce système ultérieurement :
- Eteignez la radio
- Maintenez la touche Bas appuyée
- Allumez la radio en même temps
Relachez le bouton
Passage au système 80/40 canaux (Allemagne et CZ & SK uniquement)
80/40
Cette position n'est autorisée qu'a été utilisée qu'en Allemagne et en République Tchéque, car aucun autre pays Européen n'offre les 80 canaux FM allemands.
(Remarque: N'utilisez que FM en CZ et FM CH 1-40 et 70-80 en SK)
Aucune licence individuelle n'est nécessaire, mais des restrictions sont encore en vigueur dans certaines régions frontalières d'Allemagne, où la transmission sur les canaux 41 à 80 n'est pas autorisée ou seulement avec une licence spéciale.
- Eteignez la radio
- Maintenez la touche Haut appuyée
- Allumez la radio en même temps
Relâchez le bouton
Passage au système 40 canaux FM (I'ancien système CEPT)
À l'échelle européen ne utilise le mode 40 canaux FM. Si vous n'étés pas sur de ce qui est autorisé dans votre pays, demandez aux autorités locales avant d'utiliser la radio. Si vous n'avez pas besoin d'une licence individuelle CB dans votre pays ou dans le pays hôte, vous nevez utiliser le système de ce pays comme réglage :
40 FM
Ceci est l'ancien mode "CEPT", la programmation autorisée dans la plus part des pays (à l'exception de l'Autrique). Ici la radio fonctionne en mode FM 40 canaux internationaux.
Le commutateur de mode AM - FM situé sur le panneau lésral permet uniquement la réception AM et FM, mais ne permet l'émission qu'en mode FM (dans certains pays vous aurez besoin d'une licence, même pour les 40 canaux FM uniquement!)
Pour passer à ce système
- Eteignez la radio
- Maintenez enfoncées les touches Haut et Bas en même temps
Rallumez la radio
Relachez les touches
Lisez attentivement le "passéport Radio" ou "la carte de circulation" du dernier chapitre de ce manuel avant de reprogrammer l'appareil. Prenez votre licence de pays d'origine ou la carte de circulation avec vous lorsque vous voyagez à l'étranger pour utiliser le mode 40/40 ou 80/40.
Selection du canal opérationnel
- Utilisez les touches Haut et Bas de la radio pour selectionner des canaux. Le canal courant sera affché.
- Appuyez sur la touche Haut ou Bas plus longtemps pour parcourir les canaux vers le haut ou le bas respectivement. Le canal courant sera affché.
Réglage du squelch (silencieux)
Particulierement en FM, le bruit peut constituer une nuisance sur un canal disponible. Le bouton de commande silencieux (SQUEELCH) permet de supprimer le bruit - mais également les signaux qui sont trop faibles pour être reçus correctement.
Voici comment regler la force du signal exigée pour basculer sur le haut-parleur, à l'aide du bouton de commande SQUELCH :
Plus le bouton de commande est tourné vers la droite, plus le signal doit être fort pour être audible dans le haut-parleur.
Afin de regler l'ensemble pour etre le plus sensible aux signaux entrants, passez a un canal disponible:
- Utilisez les touches Haut/Bas pour partager un canal disponible, là où aucun signal n'est affchéé.
- Puis tournez attentivement le bouton SQUELCH vers la droite jusqu'à ce que le bruit semble disparaitre.
A present le haut-parleur reste inactif lorsqu'il est sur un canal disponible, mais s'active dés qu'il recoive même un trop faible signal.
Commutateur mode AM / FM
Dans le système allemand 80/40 canaux, vous pouvez désormais receivevoir sur tous les 80 canaux en FM et AM, mais vous ne pouvez émettre sur ces canaux qu'en FM.
En mode AM, les canaux 1-40 ne sont autorisés que pour l'émission. Si vous essayez d'émettre en AM sur d'autres canaux, la LED se mettra à clignoter pour vous en averter.
L'émission sur de tells canaux est techniquement désactivée. En mode FM, une LED verte de contrôle reste allumée.
Emission et utilisation correcte du microphone
Cette touche de transmission (Push To Talk (presser pour transmettre)) située sur le côte du microphone permet de basculer entre la réception et l'émission.
- Appuyez sur la touche PPT pour transmettre.
Votre radio est équipée d'une LED de contrôle de transmission (TX) qui s'allume lorsque vous transmettez sur un canal autorisé dans un mode autorisé. - Relâchéz de nouveau la touche PPT pour receiveoir. Prises externes
Haut-parleur externe
En fonction du bruit environnant, il est conseilé de connecter un haut-parleur externe. Généralement des haut-parleurs de radio, d'impédance 4-8 ohms et une puissance de sortie 2-4 Watts minimum, qu'on trouve dans le commerce, peuvent être utilisés.
Information sur le service et la garantie
Dépannage
Vérifiez en premier l'alimentation et le fuse. Un problème peut être dû à l'alimentation, lorsqu'aune LED ne s'allume après la mise en marche. Si l'appareil ne fonctionne pas correctement, débranchez le cable l'alimentation (ou retirez le fuse de son support), alors que la radio est allumée, patientez un moment (minimum 10 secondes), puis rebranchez le cable l'alimentation.
Détails techniques
Câblage de la prise du microphone Pour Packet Radio et autres
Broche 1 Audio micro Broche 1 Transmission audio
Broche 2 Masse (terre) Broche 2 Masse (terre)
Broche 3 PTT-RX (sur masse pour recevoir) Broche 3 Réception audio
Broche 4 PTT-RX (sur masse pour émettre) Broche 4 Touche PTT
Émetteur
Puisance à la transmission 4 Watts FM 1 Watt AM
Sensibilité de modulation appr. 8 mV à >1 kOhm
Rayonnements harmoniques et parasites -90 dBc = 4 nWMax. Deviation de frequencer inférieur à 2.0 kHz
Degre de modulation AM jusqu'à 90%
Récepteur
Sensibilité (FM) (SINAD) mieux que +3db
Sensibilité (AM) (SINAD) mieux que +3db
Sélection de canaux adjacents
Rejet d'intermodulation mieux que 54 dB (EN 300 135-1)
Puissance de sortie audio
N EMK pour 20 dB
V EMK pour 12 dB
mieuxque60dB(EN300135-1)
ca. 2 Watts à charge 8 Ohms
Alan Electronics GmbH, 05-2010
Passport de Radio Albrecht AE 4200 R
La radio peut être utilisée dans les pays européens, selon les informations suivantes, que nous publiions comme «Passaport de Radio". Étant donné que le nombre de pays qui autorisent la norme AM évèle, la première version de ce passaport de radio est publiée sur notre serveur web Internet et peut être téléchargeé à tout moment. (http://www.hobbyradio.de) La version imprimée dans le present manuel a été publiée en 05.2010.
| Pays | Système du pays | Licence et conditions d'utilisation |
| Utilisation avec licence individuelle uniquement | ||
| Autriche 40 FM La législation de l'Autriche n'autorise pas les radios avec radiocommunication par paquets, ne l'utilise pas en Autriche ou demandez à votre revendeur une version limitée à 40 canaux FM | ||
| Italie 40/40 et 40 FM Licence et redevances régulières pour toutes les radios CB, les chauffeurs de camions peuvent utiliser leurs radios en mode FM 40 pendant un voyage en Italie. | ||
| Suisse et Liechtenstein 40/40 et 40 FM Licence et redevances mensuelles pour les résidents | ||
| Espagne 40/40 et 40 FM Licence et redevances pour les résidents Utilisation autorisée sans licence ni redevances | ||
| Belgique 40FM | 40/40 | Sans licence ni redevances pour tous les utilisateurs |
| République tchêque 80/80 mode Sans licence ni redevances ces pour tous les utilisateurs, mais les canaux AM ne sont pas autorisés à être utilisés | ||
| Danemark/Lituanie 40 FM Sans licence ni redevances pour tous les utilisateurs | ||
| Finlande | 40/40 et 40 FM Sans licence ni redevances pour tous les utilisateurs (Carte de circulation pour les voyageurs) | redevances pour tous les utilisateurs |
| France | 40/40 et 40 FM Sans licence ni redevances pour tous les utilisateurs | redevances pour tous les utilisateurs |
| Allemagne | 80/80, 40/40, 40 FM | Sans licence ni redevances pour tous les utilisateurs, sauf dans certaines régions frontalières pour les stations de base utilisant les canaux FM 41-80 |
| Grande-Bretagne (RU) | 40 FM Europe Sans licence ni redevances pour tous les utilisateurs | redevances pour tous les utilisateurs |
| Greece | 40 FM et 40 AM | Sans licence ni redevances pour tous les utilisateurs |
| Hongrie, Chypre | 40 FM Sans licence ni redevances ces pour tous les utilisateurs | Sans licence ni redevances pour tous les utilisateurs |
| Islande | 40 FM | Sans licence ni redevances pour tous les utilisateurs |
| Irlande | 40 FM et 40 AM | Sans licence ni redevances pour tous les utilisateurs |
| Luxembourg, Malte | 40 FM Sans licence ni redevances ces pour tous les utilisateurs | Sans licence ni redevances pour tous les utilisateurs |
| Pays-Bas | 40/40 et 40 FM Sans licence ni redevances pour tous les utilisateurs | redevances pour tous les utilisateurs |
| Norvège | 40 FM Sans licence ni redevances ces pour tous les utilisateurs | Sans licence ni redevances pour tous les utilisateurs |
| Bulgarié, Estonia, Lettonie, Pologne, République Slovaque et Portugal, Roumanie | 40 /40 et 40 FM | Sans licence ni redevances pour tous les utilisateurs |
| Espagne 40 FM et 40/40 | Sans licence ni redevances pour les voyageurs munis de Carte de Circulation | munis de Carte de Circulation |
| Chypre, Slowénie, Suède | 40 FM Sans licence ni redevances ces pour tous les utilisateurs | sans licence ni redevances pour tous les voyageurs munis de Carte de Circulation |
| Suisse et Liechtenstein 40 FM et 40/40 Sans licence ni redevances pour les voyageurs munis de Carte de Circulation | ||
| Royaume-Uni RU 40 FM | Sans licence ni redevances pour les voyageurs | |
Remarque importante : Veillez à respecter les conditions de licence dans les pays enumerated ci-dessus et n'utilise pas la radio sans licence, le cas échéant. Pour voyageer avec votre radio, nous vous recommendons de fournir une copie de la licence de votre pays d'origine et le present Passeport de Radio avec la radio. La liste ci-dessus est basée sur des informations publiques disponibles, alors que les exigences spécifiques des pays peuvent changer sans préavis pendant le processus d'harmonisation en Europe, nous vous recommendons de demander conseil auprès des autorités locales avant de voyageer.
Déclaration de Conformité / Konformitätserklärung
CE
Nous déclarons par la présente que notre produit : / Wir erklären hiermit, dass unser Produkt
CB-Radio Albrecht AE 4200 R
est conforme à tous les règlements techniques applicables dans le cadre des Directives du conseil européen, les normes européennes et les applications nationales des fréquences. / alle technischen Anforderungen im Geltungsbereich der EU Richtlinien, europäischer Normen und nationaler Frequenzanwendungen einhalt:
73/23/EEC, 89/336/EEC / 2004/108/EG et 99/5/EC
EN 300 135 - 2 V 1.2.1/ EN 300 433- 2 V1.1.2
EN 301 489-01 V.1.8.1, EN 301 489-13 V1.2.1, EN 60 950-1: 2006
Toutes les séries d'essais radio on été effectuees. /
Cette declaration est emise sous notre seule responsabilitie. S'appuyant sur les applications de fréquences non harmonisées, le poste bande publique ne peut être utilisé que dans les pays listed en fonction de programmation du canal sélectionné. Une licence individuelle pour l'utilisation de cette radio en AM+FM en 40/40 canaux dans CH, FL, E et I et RSM est exigée aux résidents de ces pays. En D (ou les canaux 80/12, 80/40, 40/12 ou 40 / 40 FM/AM sont autorisés, CZ (80 FM) SK (1-40, 70-80 FM), B, BG, EST, F, FIN, IRL, LV, NL, P, PL, SK l'utilisation CB en 40 / 40 canaux en AM + FM est sans licence ni redevances. Si la radio est programmée pour 40 FM uniquement, elle peut être utilisée sans licence ni redevances en B, BG, CY, CZ, D, DK, EST, F, FIN, GB, GR, H, IRL, IS, L, LT, LV, M, N, NL, P, PL, RO, S, SK, SLO à l'excection de l'Autrique, ou les radios avec selecteur de pay sont généralement non autorisées. Les résidents de l'Italie, l'Espagne, la Suisse et le Liechtenstein ont besoin d'une licence CB dans leur pays d'origine, tandis que les voyageurs en provenance d'autres pays européens peuvent utiliser 40 canaux FM au cours de voyage dans ces pays sans licence ni redevances.
Lieu et date d'émission: Lütjensee, 2.05.2010
W.
Cette Déclaration de Conformité sera régulièrement revisée, et eventuellement publiée sur le serveur Internet www.hobbyradio.de.
ACCORD MULTILATERAL RELATIF A LA LIBRE CIRCULATION ET ALUTILISTION D'EMETTEURS-RECEPTEURS MOBILES-PORTATIFS DANSLA BANDE DES 27 MHz (EQUIPEMENT CB) NON COUVERTES PAR UNE RECOMMANDATION CEPT
CARTE DE CIRCULATION
Bundesnetzagentur
Agence fédérale reseaux - électricité, gaz, télécommunications, postes et chemins de fer
Cet accord concerne uniquement des équipements CB qui ont fait l'objet d'une déclaration de conformité aux exigences essentielles selon la directive 1999/5/CE (directive R&TTE) et portent un marquage CE correspondant ou bien qui ont ete agree en Allemagne conformément a un reglement anterieur et portent un des marquages suivants: PR27, PR27D, PR27D-40, 27PR-FM, KAM, KFFM40, KFFM, AFM80, KFAM40, FM80, k/m, KF, K/., K/p.
En vertu de l'accord, le transport et l'utilisation dans les pays cités des équipements CB mentionnés sont autorisés dans les conditions spécifiées sur le tableau suivant. Cette autorisation ne porte toute fois pas préjudice aux règlements nationaux administrés par les autorités douanières concernant l'importation et l'exportation d'installations radioélectriques.
Cette autorisation n'est valable que pour des particuliers résident en permanence en Allemagne et séjournant dans le pays visité pour une période inférieure à 1 mois.
Cette autorisation n'est valable que pour des équipements CB mobiles et portatifs.
En cas de brouillages radioélectriques, l'administration des télécommunications du pays d'accueil peut, au cas par cas, révoquer l'autorisation d'utiliser les équipements CB. En tout état de cause, l'autorisation de transporter de tels équipements reste valable.
La détention d'une licence individuelle délivrée par le pays d'accueil n'est pas requise...
Mainz, Déprétre 2008 Document valable jusqu'au 31 décembre 2012
| PAYS VISITE | Autorisation pour | |||||
| transport | Utilisation en Canns | aux autorisés en | ||||
| FM AM SSB | FM | AM SSB | ||||
| BELGIQUE oui | oui oui oui | 1 - 40 | 1 - 40 | 1 - 40 | ||
| FRANCE | oui | oui oui oui | 1 - 40 | 1 - 40 | 1 - 40 | |
| LIECHTENSTEIN | oui | oui oui oui | 1 - 40 | 1 - 40 | 1 - 40 | |
| SUISSE | oui | oui oui oui | 1 - 40 | 1 - 40 | 1 - 40 | |
| ESPagne | oui | oui oui oui | 1 - 40 | 1 - 40 | 1 - 40 | |
LE TRANSPORT ET L'UTILISATION D'AMPLIFICATEURS DE PUISSANCE D'EMISSION EXTERNE SONT FORMELLEMENT INTERDITS
