BEDIENUNGSANLEITUNG AE 4200R ALBRECHT

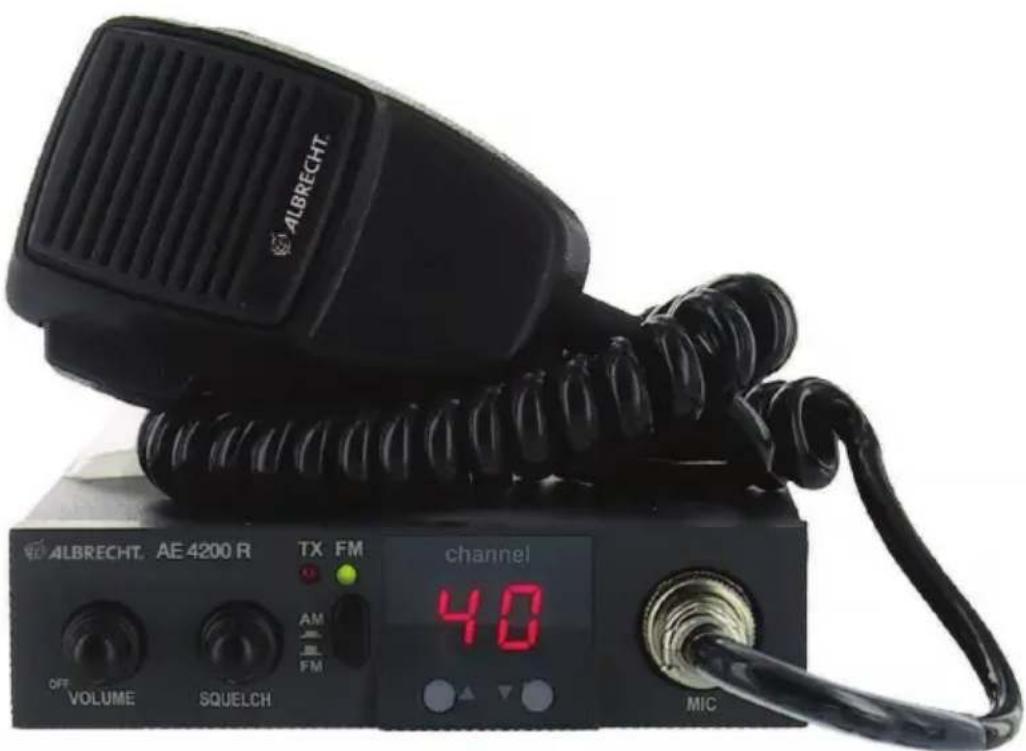

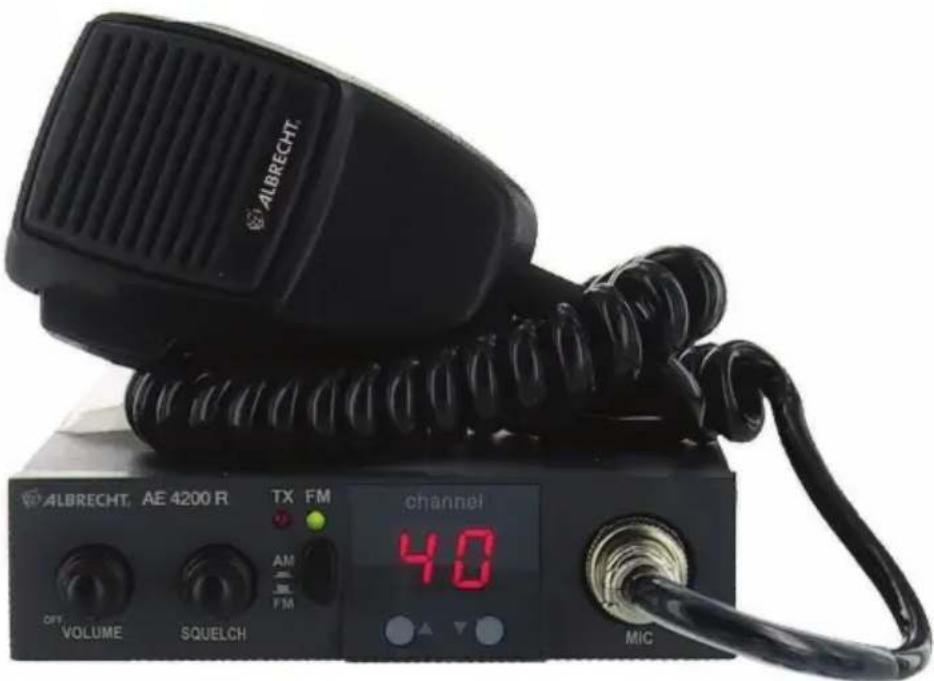

CB-Funkgerät AE 4200 R

Bedienungsanleitung

Inhaltsverzeichnis

Einführung 2
Lieferumfang 3
Montage des Funkgerats 3
Stromversorgung 3
Die Bedeutung der Sicherung im Stromkabel. 4
Betrieb über Netzteil am 230 V-Stromnetz 5
Antennenanschluss. 5
Einbauvorschriften der Fahrzeughersteller 5
Rechtliche Hinweise 6
CE-Kennzeichnung 6
Albrecht-Gerätepass 7
Hinweise zur Entsorgung von Elektronikschrott. 8
Sicherheits-Hinweise 8
Bedienung 8
Frontansicht 8
Länder-Programmierung durchfuhren 9
Empfang mit dem AE 4200 R 10
Einschalten / Lautstärke einstellen 10
Kanal einstellen 10
Rauschspere (Squelch) einstellen 10
Wahl der Modulationsart: AM oder FM ? 11
Sendemit dem AE 4200 R 11
Hinweise zur Datenübertragung 12
CB-Sprach-Gateway: 12
Externe Anschlisse 12
Mikrofonbuchse MIC 12
Externer Laatsprecher 13
Problemlösungen (Reset) 13
Garantieleistung: 13
Kurzanleitung AE 4200 R - Schnell zum Ziel 14
Die wichtigen Funktionen auf einen Blick 14
Beim ersten Einsatzen: 14
Declaration of Conformity / Konformitätserklung 15

Einführung

Herzlichen Glückwunsch zu Ihr dem neuen CB-Funkerat AE 4200 R. Unsere AE 4200 Serie ist seit Jahren Jahren besteht und gehört zu den weltweit am langsten produzierten CB Funkeräten. Mit dem AE 4200 R haben Sie die neueste Multi-Channel Version als nahezu europaweit einsetzbares CB-Funkerät von Albrecht erworben, was Sie entsprechend dem Land, in dem Sie Ihr AE 4200 R benutzen möchten, programmieren können.

Da die neuen europäischen Bestimmungen, die seit 2001 in allen EU Ländern gelten, voraussetzen, dass Sie sich mit den Benutzungsregeln vertraut gemacht haben, bevor Sie Ihr Gerät zum ersten Mal benutzen, möchten wir Sie dringend bitten, diese

Bedienungsanleitung durchzulesen und insbesondere nur die Programmierung zu benutzen, die für Ihr Land vorgesehen ist.

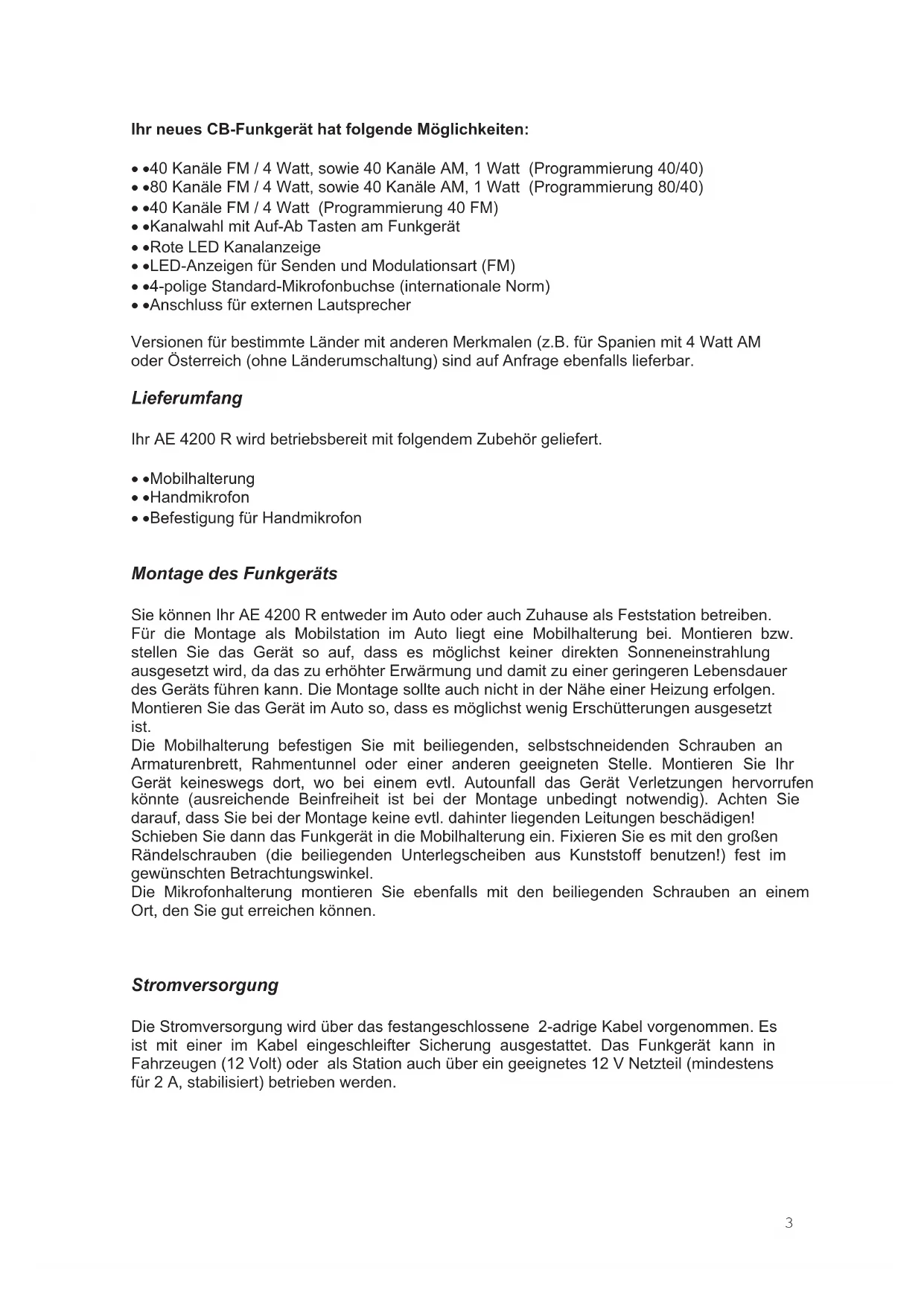

Ihr neues CB-Funkgerät hat folgende Möglichkeiten:

• 40 Kanäle FM / 4 Watt, sowie 40 Kanäle AM, 1 Watt (Programmierung 40/40)
• 80 Kanäle FM / 4 Watt, sowie 40 Kanäle AM, 1 Watt (Programmierung 80/40)
• 40 Kanäle FM / 4 Watt (Programmierung 40 FM)
• Kanalwahl mit Auf-Ab Tasten am Funkerat
• Rote LED Kanalanzeige
• LED-Anzeigen für Senden und Modulationsart (FM)
• 4-polige Standard-Mikrofonbuchse (internationale Norm)
• Anschluss für externen Lautsprecher

Versionen für bestimmte Länder mit anderen Merkmalen (z.B. für Spanien mit 4 Watt AM oder Österreich (ohne Länderumschaltung) sind auf Anfrage ebenfalls lieferbar.

Lieferumfang

Ihr AE 4200 R wird betriebsbereit mit folgenden Zubehör geliefert.

• Mobilhalterung
  Handmikrofon
• Befestigung für Handmikrofon

Sie konnen Ihr AE 4200 R entweder im Auto oder auch Zuhause als Feststation betreiben. Für die Montage als Mobilstation im Auto liegt eine Mobilhalterung bei. Montieren bzw. stellen Sie das Gerät so auf, dass es möglichst keiner direkten Sonneneinstrahlung ausgesetzt wird, da das zu erhöhter Erwärung und damit zu einer geringeren Lebensdauer des Geräts führen kann. Die Montage sollte auch nicht in der Höhe einer Hezung erfolgen. Montieren Sie das Gerät im Auto so, dass es möglichst weniger Erschüttungen ausgesetzt ist.

Die Mobilhalterung befestigen Sie mit beiliegenden, selbstschneidenden Schrauben an Armaturenbrett, Rahmentunnel oder einer anderen geeigneten Stelle. Montieren Sie Ihr Gerät keineswegs Dort, wo bei einem evtl. Autounfall das Gerät Verletzungen hervorrufen könnte (ausreichende Beinfreiheit ist bei der Montage unbedingt notwendig). Achten Sie daraufuf, dass Sie bei der Montage keine evtl. dahinter liegenden Leitungen beschädigen! Schieben Sie dann das Funkgerät in die Mobilhalterung ein. Fixieren Sie es mit den großen Rändelschrauben (die beiliegenden Unterlegscheiben aus Kunststoff benutzen!) fest im gewünschten Betrachtungswinkel.

Die Mikrofonhalterung montieren Sie bereits mit den beiliegenden Schrauben an einem Ort, den Sie gut erreichen können.

Stromversorgung

Die Stromversorgung wird über das festangeschlossene 2-adrige Kabel vorgenommen. Es ist mit einer im Kabel eingeschlefter Sicherung ausgestattet. Das Funkerat kann in Fahrzeugen (12 Volt) oder als Station auch über ein geeignetes 12 V Netzteil (mindestens für 2 A, stabilisiert) betrieben werden.

Stromanschluss im Auto:

Verbinden Sie das rote Kabel des Stromversorgungskabels mit dem Pluspol der Stromversorgung (also eine Stelle in der Fahrzeugverdraughtung, wo möglichst dauernd 12 V anliegen) und das schwarze Kabel mit dem Minuspol.

Wir empfehlen dringend, wo immer möglich, das Funkgerät direkt an die Fahrzeugbatterie anzuschlieben. Der direkte Anschluss an die Batterie bringt Ihnen meinst die stabilste Betriebsspannung und den optimalen Schutz gegen Störgeräusahe im Empfang und auch auf der Sendermodulation.

Die modernen Fahrzeug-Stromnete sind so komplex, dass bei Anschluss an anderen Punkten (wie z.B. Autoradio-Anschlussklemmen oder Zigarettenanzünder) unter umgrenstigen Umständen Störungen auftreten konnen. Diese äußern sich als Prasseln oder „Singen" bei Empfang, in hartnäckigen Fällen auch bei Senden als typische „Lichtmaschinengeräusche". Wenn Sie den vorgeschlagenen direkten Anschluss an die Batterie nicht vornehmen konnen, probieren Sieitte den bestmöglichen Anschlusspunkt vor der endgültigen Montage aus.

Soll sich das Funkerat bei Abziehen des Zündschlüssels automatisch mit abschalten, so können sie es auch an die geschalteten Spannung hinter dem Zündschlüssel anschließen.

Unser AE 4200 R hat eine Speicherung der letzten Einstellung und startet daher bei Wiedereinschalten der Zündung auf dem zuletzt benutzen Kanal.

Masseanschluss (Minus) des Funkgeräts:

Den schwarzen Draht verbinden Sie mit der Minusseite der Batterie oder mit einem eigenen Massekontakt am Motorblock oder einemzentralen Masseanschluss im Fahrzeug. Vermeiden Sie möglichst einen Masseanschluss über Blechschauben an der Karosserie. Diese Anschlusstechnik sorgt nicht für stabile Masseverbindung und ist oft Ursache für Störungen.

Die Bedeutung der Sicherung im Stromkabel

Die Sicherung im Stromkabel soll Ihr Funkgerät vor ernsten Beschädigungen bei technischen Fehlern oder falschem Anschluss schützen. Wenn eine Sicherung durchbrennt, hat dies immer eine Ursache. In den meisten Fälle liegt z.B. Falschpolung vor und die im Geräte eingebaute Schutzdiode hat angesprochen.

Kommen es aus irgendwelchen Gründen zu einem Kurzschluss im Inneren des Gerätes, brennt durch den erhöhten Strom die Sicherung durch und vermeidet größeren Schaden.

Falls eine Sicherung tatsächlich einmal durchbrennen sollen: Suchen und beseitigen Sie die Ursache dafür und tauschen Sie dann die durchgebrannte Sicherung gegen eine gleichartige (maximal 2.5 Ampere kann verwendet werden) Ersatzsicherung aus.

Repairen Sieitte niemals eine durchgebrannte Sicherung mit Silberpapier oder Alufolie! Bei mehrmals durchbrennender Sicherung geben Sie Ihr Funkeratitte zur Reparatur zu Ihrem Fachhandler oder direkt zur Servicestelle von Albrecht.

Hinweise outsiders für LKW-Fahrer:

Die hochste zulässige Betriebsspannung des Funkgerätes beträgt 15 V. Diese Spannung darf keinesfalls überschritten werden! Die Senderstufen Ihres AE 4200 R sind elektronisch stabilisiert. Eine Erhöhung der Leistung durch übermäßig Betriebsspannung ist davon unwilling. Bei solchen Versuchen riskiert man nur einen schweren Gerätedefekt, aber keine Leistungszerhöhung! Trucker sollen darauf auf achtten, Ihr Funkerät niemals direkt an 24 Volt anzuschreiben. Bei 24 Volt ist ein geeigneter Spannungswandler erforderlich. Da in LKW's sehr oft Spannungswandler auch für andere Geräte, z.B. Handy, Fernseher, Autoradio bereits eingebaut sind, sollte man den Stromverbrauch des CB-Funkgeräts mit ca. 1.5 bis 2 A einkalkulieren. Die besonderss kompakten und verlustarmen Schaltwandler mit CE-Zeichen sindzar nach den EU-Bestimmungen fur „normale“ KFZ-Stromverbraucher, wie

Radios, Kuhlboxen oder Kaffeemaschinen entstört, dies reicht aber sehr oft nicht für ungestörten CB-Empfang aus, weil CB Funkgeräte hochempfindliche Empfänger haben. Für einwandfrei CB-Empfang bei Betrieb mit Schaltwandlern und in Fahrzeugen mit Bordrechnern können wir keine Gewähr übernehmen.

Probleme lessen sich nicht in allen Fällen ohne Ausprobieren ausschreiben. Wichtig ist, dass die Funkantenne soweit wie möglich von anderen Antennen und von der

Wandlerverdraught entfernt montiert wird und eine gute Massefläche hat. Im Gegensatz zu Handy- und Radioantennen können die üblichen CB-Antennen nicht auf

Kunststoffflächen montiert werden. Für CB-Funk ist die Masseverbindung besonders wichtig. Sofern der LKW noch einen metallischen Spiegelhalter hat, kann der Fuß über einen Winkelhalter Dort befestigt werden, nicht aber z.B. auf einem GFX-Dach oder Kunststoff-Windabweiser. Besteht keine Möglichkeit, die Antenne auf einem leitfähigen Untergrund zu montieren, konnen CB-Mobilantennen nur mit Spezial-Anpassfiltern wie Albrecht AKM 27 (Antikel-Nr. 68440) angeschlossen werden. Auch massefreie Spezialantennen für GFX Fahrerhäuser (z.B. GL 27) sind lieferbar.

Betrieb über Netzteil am 230 V-Stromnetz

Betreiben Sie Ihr Funkgerät zu Hause nur über ein spezielles CB-Funk-Netzteil mit Stabilisierung, welche mindestens 1.5 - 2 Ampere bei 12 -13.8 Volt Gleichspannung abgeben kann. Ein gut geeignetes Netzteil von Albrecht ist Artikel- Nr. 47441. Unstabilisierte Netzteile oder Autobatterie-Ladegeräte oder die sonst so beliebten Kühltaschen-Netzgeräte sind für Funk ungeeignet und dürfen keinesfalls benutzt werden. Schaltnetzteile konnen für CB-Funk nur verwendet werden, wenn eine Außenantenne benutzt wird, die den Störnebel dieser Netzteile nicht aufnimmt. Das Plus Kabel (rot) soll mit dem Plus (+) Anschluss des Netzteiles, der schwarze Draht mit dem Minus (-) Anschluss des Netzteils verbunden werden.

Antennenanschluss

Schlieben Sie ihre CB-Antonne an der Buchse ANT auf der Rückseite Ihres AE 4200 R an. Diese Antenne muss auf den CB-Funkbereich abgestimmt sein, damit Sie hochstmögliche Reichweite erzielen können. Benutzen Sie ein Stehwellenmessgerät zur Kontrolle und zum Einstellen der Antenne. Stimmen Sie die Antenne auf bestes Stehwellenverhältnis auf einem mittleren Kanal ab. Wenn Sie 80 Kanäle benutzen, optimieren Sie auf Kanal 1, bei 40 Kanälen auf Kanal 20 und für LKW Fahrer empfehlen wir generell den Kanal 9.

Auf diesen Kanal sollenn Sie ein Stehwellenverhältnis von etwa 1.5 erreichen. Selbst wenn das Stehwellenverhältnis sich auf dem obersten (Kanal 40) und untersten Kanal (1 oder 41) auf bis zu 2 verschiedene, ist ihre Antenne immer noch geeignet. Zeigt das

Stehwellenmessgerät einen Wert im roten Bereich an (SWR > 3), dann gehen bereits mehr als 25% der Sendeleistung durch Anpassungsverluste verloren. Ein schlechter SWR kann aber auch ein Zeichen für einen Defekt in Antenne, Kabel, oder einen Kurzschluss im Antennenstecker sein! Ansonsten können Sie aber auch ihre Antenne auf dem Kanal optimieren, den Sie vorwiegend benutzen.

Es gibt auch breitbandige Antennen, wie z.B. Gamma II F (Artikelnr.: 6725), bei denen keine Abstimmung notwendig ist. Stehwellenmessgeräte gibt es preiswert im Fachhandel, wie Albrecht SWR 30, Artikel- Nr. 4412.

Ubrigens: Auch wenn Ihr AE 4200 R hat eine besonderss wichtsfähige Endstufe hat, die selbst Fehlanpassungen von SWR= 3 verkraftet, sollen den Sie trotzdem nie ohne Antenne senden!

Einbauvorschriften der Fahrzeughersteller

Wenn Sie ein Funkerat in ein Fahrzeug einbauen, beachten Sieitte die Werkshinweise der KFZ-Hersteller zum Einbau von Funkeraten. Bei neueren Fahrzeugen haben die Hersteller

das Recht, Einbaustellen für Funkanlagen und insbesondere für die Antennen vorzuschreiben. Bei mit elektronischen Steuerungen ausgerüsteten Autos kann der fehlerhafte Einbau eines Funkgeräts durchaus Störungen im Bordcomputer oder anderen Teilen des Motormanagements hervorrufen. Sollte Ihr KFZ Hersteller solche Vorschriften Herausgegeben haben und Sie halten sich nicht daran, können Sie unter Umständen die Betriebserlaubnis Ohres Fahrzeugs riskieren! Fragen Sie ihren Fahrzeughandler oder - Hersteller im Zweifelsfall.

Rechtliche Hinweise

CE-Kennzeichnung

Dieses Gerät mit der nach der R&TTE Direktive vorgeschrieben Kennzeichnung versehen:

Das CE Zeichen bedeutet, daß das Funkgerät die grundlegenden

Anforderungen der neuen europäischen Bestimmungen erfüllt. Die sogenannte R&TTE Direktive hat alle früher üblichen nationalen Zulassungen in der EU endgültig abgelöst und regelt auch das Inverkehrbringen und die Benutzung von Funkanlagen. So ist der Besitz und der Handel mit ordnungsgemäß gekennzeichneten Geräten wie dem AE 4200 R innerhalb der EU und einigen weiteren (nicht EU-) Staaten, die die R&TTE Direktive anerkennen, überall erlaubt, während es für die Benutzung von Funkanlagen noch je nach Programmierung und Land unterschiedliche Regelungen geben kann. Für den CB-Funk bedeutet dies: Die technischen Normen EN 300 135 und EN 300 433 sind darüber seit einigen Jahren schon europaweit harmonisiert, jedoch noch nicht die Benutzung bestimmer Modulationsarten und Kanalzahlen. Daher gibt es auch immer noch Unterschiede in der Programmierung der Kanalzahlen bei AM und FM, und einige Länder erheben immer noch Gebühren für den CB-Funk. Alle Funkgeräte, für die es noch irgendwo in Europa Einschränkungen für die Benutzung gibt, sind deshalb业内em CE Zeichen noch mit einem "Aufmérksamkeitszeichen" (siehe oben) gekennzeichnet. Die Hersteller wurden verpflichtet, die Benutzer deutlich auf der Verpackung und in der Anleitung darüber zu informieren, was beim Benutzen der Geräte zu beachten ist.

Dies ist insofar verstandlich, Denn Frenzen, die früher in jedem Land für andere Zwecke freigegeben waren, halten sich nicht so}schnell einheitlich neu vergeben.

Das AE 4200 R erfüllt die für CB Funkgeräte harmonisierten europäischen Funk-Standards EN 300 433-2 und EN 300 135-2, sowie EN 301 489-13 für die elektromagnetische Verträglichkeit und EN 60 950 für die elektrische Sicherheit. Das Gerät sendet demnach keine schädlichen Funkstorungen aus und ist auch umgekehrt einstrahlungsfest, wenn es entsprechend dieser Bedienungsanleitung benutzt wird. Dies ist im allgemeinen dann der Fall, wenn Sie an die Mikrofonbuchse und die Laufsprecherbuchse keine längeren Leitungen als 3 m anschließen.

Albrecht-Gerätepass

Für Ihr AE 4200 R gelten folgende Programmierungs- und Benutzungsregeln (Angaben ohne Gewähr, Stand Mai 2010) in den Ländern, die die R&TTE Direktive anwenden:

Land Programmierung Anmelde- und Gebührenpflicht
Betreiben der Funkanlagen mit Anmeldepflicht bzw. Einschränkungen
Italien 40 FM oder 40/40 Anmeldung für alle CB-Geräte erforderlich, 40 FMist für Durchreisende jedoch erlaubt.
Österreich 40 FM Funkgeräte mit Länderschaltern sind in Österreich nicht erwünscht. Ggf. Fragen Sie ihren Handlerrach der auf 40 Kanäle FM begrenzten Versiondeses Gerätes
Schweiz/Liechtenstein 40/40 oder 40 FM Anmeldung und monatliche Gebühren fürEinwohner der Schweiz und Liechtensteins
Spanien 40/40 oder 40 FM Anmeldung und regelnäßige Gebühren fürEinwohner
Betreiben der Funkanlage ohne Anmeldepflicht
Belgien 40 FM, 40 AM anmelde- und gebührenfrei für alle Benutzer
Deutschland 40 FM, 80/80, 40/40	anmelde- und gebührenfrei für alle Benutzer, mitAusnahme des ortsfesten Betriebs auf den Kanälen41-80 in bestimmten Regionen entlang derGrenzen (außer zu CZ).
Dänemark, Litauen 40 FM anmelde- und gebührenfrei für alle Benutzer
Finland 40/40 und 40 FM anmelde- und gebührenfrei für alle Benutzer
Frankreich 40 FM und 40 AM	anmelde- und gebührenfrei für alle Benutzer
Griechenland 40 FM und 40 AM	anmelde- und gebührenfrei für alle Benutzer
Großbritannien 40 FM anmelde- und gebührenfrei für alle Benutzer
Irland 40/40 und 40 FM	anmelde- und gebührenfrei für alle Benutzer
Island 40 FM anmelde- und gebührenfrei für alle Benutzer
Luxemburg 40 FM anmelde- und gebührenfrei für alle Benutzer
Niederlande 40/40 und 40 FM	anmelde- und gebührenfrei für alle Benutzer
Norwegen, Malta 40 FM anmelde- und gebührenfrei für alle Benutzer
Bulgarien, Estland, Lettland, Polen, Portugal, Rumänien 40 FM und 40 AM	anmelde- und gebührenfrei für alle Benutzer
Schweden, Slowenien 40 FM anmelde- und gebührenfrei für alle Benutzer
Schweiz und Liechtenstein 40 FM und 40 AM	vorübergehende Benutzung auf Reisen anmelde- und gebührenfrei (Circulation Card)
Spanien 40 FM und 40 AM	vorübergehende Benutzung auf Reisen anmelde- und gebührenfrei (Circulation Card)
Tschechische Republik 80/80 Schalterstellung,chodoch 40 AM nichtbenutzten	anmelde und gebührenfrei für alle Benutzer
Slowakische Republik 80/80 Schalterstellung,chodoch nur FM benutzenauf Kanal 1-40 und 70-80	anmelde- und gebührenfrei für alle Benutzer
Ungarn , Zypern 40 FM anmelde- und gebührenfrei für alle Benutzer

Unsere Bttte: wenn Sie Ihr Funkgerat mit AM-Programmierung benutzen, so behmen Sie die Anmeldepflicht in den oben genannten Ländernitte ernst! Sie riskieren, wenn Sie mit einer genehmigungspflichtigen Programmierung angetroffen werden und keine Anmeldung vorweisen konnen, eine empfindliche Strafe. Wichtig ist die Anmeldung zumindest in Ihr Heimatland, falls Dort noch notwendig. In Deutschland ist die Bundesnetzagentur (BnetzA) fur eine evtl. Anmeldung zuständig (falls Sie Ihr Gerat innerhalb bestimmer Grenzregionen an einer ortsfesten Antenne auf den Kanalen 41-80 betreiben möchten). Sie finden in großeren Städten die Anschrift der zuständigen "Außenstelle" entweder im Telefonbuch, oder erfragen Sie einfach bei der Zentrale der BNetzA unter 06131- 18-0 die fur ihren Wohnnort zuständige Stelle.

Hinweise zur Entsorgung von Elektronikschrott

Die neue europäische WEEE Direktive regelt das Entsorgen und das Recycling von Elektro- und Elektronikschrott. Damit das von der Industrie finanzierte Entsorgungssystem funktioniert, sollen den Sie- wenn einmal Ihr AE 4200 R entsorgt werden sollen (was wir nicht hoffen wollen!) - Ihr Gerät nicht in die Haushaltsmulltonne werfen, sondern bei den communalen Sammelstellen abgeben. Dort stehen Container für kostenlose Abgabe bereit!

Das Zeichen mit der durchgestrichenen Mülltonne hinten auf dem Gerät soll Sie daran erinnern!

Sicherheits-Hinweise

Elektromagnetische Wellen, wie sie von Radiosenden, Handy's und Funkgeräten abgestrahl werden, können empfindliche andere elektronische Geräte in unmittelbarer Höhe beeinflussen. Vorsichtshalber empfehlen wir daher Personen mit Herzschrittmachern, vor den ersten CB-Funk-Gehversuchen sich über die Störfestigkeit Ihr's Herzschrittmachers zu informieren. Obwohl meistens die im CB-Funk benutzten Leistungen unbedenklich sind, schadet es sicher nichts, wenn Sie vorsichtshalber bei ihrem Arzt nachfragen. Bedenken Sieitte, dass Sie sich, besonders bei Mobilbetrieb, ja in unmittelbarer Höhe einer Sendeantenne aufhalten. Wenn Ihr Arzt oder der Hersteller eines Herzschrittmachers Schutzabstände zur Antenne vorschlagen sollente, halten Sie dieseitte ein! Senden Sie nicht ohne angeschlossene Antenne und berühren Sie niemals die Antenne, während Sie senden! Beim Funkbetrieb in Fahrzeugen hat die Verkehrssicherheit selbstverständlich absoluten Vorrang! Auch wenn Sprechfunkgeräte, wie Ihr CB-Gerät, vom sogenannten „Handyverbot" in Deutschland ausgenommen sind, Sie also auch Ihr AE 4200 R während der Fahrt vom Gesetz her gesehen benutzen dürfen, sollenn Sie jedoch nur dann zum Mikrofon greifen, wenn die Verkehrssituation es gestattet!itte beachten Sie, dass in vielen anderen Ländern bei Sprechfunkgeräten keine Ausnahmeregeln gelten. Als Fahrer eines Fahrzeugs dürfen Sie dont kein Funkgerät wahrend der Fahrt bedienen. Erkundigen Sie sichitte vor Fahrten in andere Länder über die Dortigen Vorschriften!

Bedienung

Länder-Programmierung durchführten

Ihr Funkerat lassst sich im jederzeit zwischen 3 verschiedene Ländernderversionen umschalten. Zum Umschalten werden eine der Auf- Ab Tasten bzw. beiden Tasten gedrückt und festgehalten, während man das Gerät einscheltet. Danach lassst man die Taste(n) wieder los. Die Landeprogrammierung bleibt erhalten, bis Sie eine andere Programmierung durchfuhren und gehen auch bei Stromunterbrechung nicht verloren.

Beim ersten Einsatzen startet das Gerät mit der mittlerweile in vielen Ländern erlaubten AM / FM Programmierung:

40/40: Betrieb auf 40 Kanälen in AM und FM: Diese Programmierung erreicht man auch mit gedrückt gehaltener Abwärts-Taste beim Einschalten.

These Programmierung ist für Belgien, Bulgarien, Deutschland, Estland, die Schweiz (mit Liechtenstein), Finnland, Frankreich, Italien, Lettland, die Niederlande, Polen, Portugal und Rumänien vorgesehen.

80/40: Betrieb auf 80 Kanälen in FM und 40 Kanälen in AM: Gerät mit gleichzeitig gedrückt gehaltener Aufwärts-Taste einschalten

These Programmierung ist nur in Deutschland, Tschechien und der Slowakischen republik zulässig und darauf in keinem anderen Land benutzt werden (in Tschechien davon nur FM benutzt werden, in der Slowakei nur FM auf den Kanälen 1-40 und 70-80).

Einige Länder gestatten nicht den Betrieb von AM bei CB Geräten. In Dänemark, Großbritannien, Griechenland, Irland, Island, Littauen, Malta, Norwegen, Schweden, Ungarn und Zypern sollen den Sie daher nur die folgende Programmierung benutzen.

40 FM: Betrieb auf 40 Kanalen in FM ("CEPT"): Gerät einschalten, bzw. gleichzeitig beiden Pfeiltasten gedrückt halten.

In Österreich ist der Betrieb von umschaltbaren Funkgeräten grundsätzlich nicht erlaubt. Sie dürfen Ihr Gerät bei der Durchfahr durch diese Länder während eingebaut{lassen, dürfen es aber nicht benutzen. Für Kunden in Österreich liefern wir auf Anfrage eine CEPT Version AE 4200 FM ohne Landerumschaltung. Auch eine 40/40 Version mit 4 Watt AM ist für Spanien lieferbar.

Beachten Sie die Länderbestimmungen auf Seite 7. Die jeweils neuesten Länderbedingungen finden Sie auch auf dem jeweils aktuellen Gerätepass, den Sie von unserer Serviceseite www.hobbyradio.de jederzeit herunterlagen können.

Empfang mit dem AE 4200 R

Einschalten / Lautstärke einstellen

Der Ein- und Ausschalter ist mit dem Lautstärkeregler VOLUME kombiniert. Zum Einsatzen:

Regler VOLUME aus Stellung OFF etwas nach rechts drehen.

Das Display und die Tasten werden beleuchtet. Dann die gewünschte Lautstärke einstehen.

Kanal einstellen

• Mit den Kanalwahltasten (Aufwarts- und Abwarts-Tasten) auf der rechten Seite der Frontplatte stellen Sie den gewünschten Kanal ein.

Der aktuelle Kanal wird auf dem Display angezeigt.

• Entsprechende Tastenseite länger drücken, um fortlaufend die Kanäle nach oben oder unter zu wechseln. (siehe Display)

Rauschspere (Squelch) einstellen

Besonders in FM stört das Rauschen auf einem freien Kanal. Mit der Rauschspere (engl. „Squelch“) konnen Sie these Rauschen unterrücken - aber auch Signale, die zu schwach für einen ordentlichem Empfang sind.

• Mit dem Regler Squelch stellen Sie die Signalstärke ein, ab der ein Signal den Laufsprecher öffnet:
• Je weiter Sie den Regler Squelch nach rechts drehen,esto stärker muß ein Signal sein,um im Laufsprecher hörbar zu werden.

Die Einstellung auf hochste Ansprechempfindlichkeit behmen Sie auf einem freien Kanal vor:

• •Stellen Sie mit dem Kanalwahler einen freien Kanal ein, auf dem auch keine Signalanzeige erfolgt.
• Drehen Sie dann den Regler Squelch vorsichtig so welt nach rechts, bis das Rauschen gerade verschwindet.

Jetzt bleibt der Laatsprecher auf einem freien Kanal ausgeschaltet, aber er schaltet schon beim Empfang sehr leiser Signale wieder ein. Die richtige Rauschspereinstellung ist später auch sehr wichtig für den automatischen Suchlauf - mit „offener“ Rauschspere kann der Suchlauf nicht arbeiten!

Wahl der Modulationsart: AM oder FM?

Der traditionelle CB-Funk begann in den USA mit 23 Kanalen und der klassischen Modulationsart AM, wie es im Amateurfunk, Seefunk und bei kommerziellen Stationen in den 50er Jahren üblich war. Heute findet man AM noch im Mittelwellen-, Kurzwellenrundfunk und beim Flugfunk. Im kommerziellen Funk findet man heute nur noch FM und bei Kurzwellen-Weitverkehr SSB (Einseitenband-AM). In Europa griffen die Behörden schon früh restraktiv beim CB-Funk ein und wollen die traditionelle AM Modulation durch die störungsfreiere FM-Modulation ersetzen. Trotz allem hielten besides die LKW Fahrer an den CB-Traditionen fest und benutzten bis heute die Amplitudenmodulation, die bei den weniger störenden LKW-Dieselmotoren tatsächlich eine Vorteile gegenüber FM aufweisen konnte: Einen nicht so aggressiven Klang und das geringere Rauschen auf unbenutzten Kanalen bei Empfang -verglichen mit FM.

Die jahrelangen Forderungen der CB-Funker blieben nicht unerhört:

Immer mehr EU Staaten haben AM und sogar die Weiterentwicklung, SSB wieder erlaubt, meinst mittlerweile sogar anmelde- und gebührenfrei, weil sich die befürchteten Störungen durch AM nicht mehr zeigten, Denn auch bei den früheren "Sorgenkindern", den Stereoanlagen und Videorecordern, hat sich die Störfestigkeit in den letzten Jahren enorm verbessert.

Mit der Funktionstaste AM / FM konnen Sie zwischen AM und FM wahlen. (FM = Taste hereaus, AM = Taste hineingedrückt). Empfang ist grundsätzlich auf allen Kanälen in AM und FM möglich. Bei der Programmierung auf FM CEPT konnen Sie nach Umschalten auf AM bzw in AM alle Kanäle abhören, was erlaubt ist, jedoch nicht senden!

Damit man auch aus einiger Enternung die Schalterstellung sicher erkennen kann, leuchtet bei FM die rote FM-LED zur Kontrolle auf.

Senden können Sie in AM mit ihrem Funkerat nur dann, wenn Sie den 80/40 oder 40/40 Mode programmiert haben und einen Canal ausgewählten haben, auf dem AM sendeseitig auch erlaubt ist.

Sobald Sie versuchen, auf einem nicht für AM freigegebenen Kanal zu senden, zeigt die Kanalanzeige Er (für Error, Fehler). So ist zum Beispiel im deutschen 80/40 Mode während der AM und FM Empfang auf allen 80 Kanälen möglich, senden können Sie in AM aber nur auf den Kanälen 1-40, weil in Deutschland die Kanäle 41 bis 80 nur für FM freigegeben sind.

Es gibt也有很多 Kanäle, die national, international in ihrer Funktion festgelegt sind oder die mit der Zeit von den Funkern für spezielle Zwecke genutzt wurden.

Kanal 1 Anrufkanal fur FM

Kanal 9 Notruf und Anrufkanal, wird in Deutschland hauptsächlich von Truckern genutzt

Kanal 16 Spezialkanal fur Wassersport

Kanal 19Trucker-Kanal fur Deutschland, Frankreich, Spanien und Italien

Kanale 6,7,24,25,40,41,52,53,76,77

Datumübertragung (Packet Radio, nur Deutschland)

Kanal 40 Anrufkanal in der Schweiz

Kanal 11, 29, 34, 39, Gateway Funk auf AM oder FM (Deutschland)

Kanäle 61, 71, 80 Gateway Funk nur FM (Deutschland)

Vorschläge für die Kanalnutzung wurden und werden hauptsächlich von den CB-Funk-Verbänden gemacht. Mochtien Sie in Sachen Spezial-Kanäle auf dem neuesten Stand bleiben wenden Sie sichitte an einen CB-Funk-Club oder schreiben Sie an die Redaktion eines CB-Funkmagazins.

Sendemit dem AE 4200 R

Im CB-Funk gilt der alte Grundssatz: Erst horen, dann sprechen.

Haben Sie sich einen Kanal ausgesucht, auf dem Sie mit einem Partner ein Funkgesprach starten wollen, horen Sie erst mal eine Weile "in den Kanal hinein", ob er überhaupt frei ist! Oder Sie Fragen einfach, ob der Kanal frei ist!

Mit der grossen Sendetaste seitlich am Mikrofon (auch PTT-Taste genannt von Push-ToTalk) schalten Sie zwischen Empfangen und Senden um:

• PTT-Taste drücken, um zu senden. Die TX-LED auf der Frontseite leuchtet rot auf.
• Taste wieder loslassen, um auf Empfang zurückzuschalten.

Sprechen Sieitte nicht zu laut in das Mikrofon! Die Erfahrung zeigt, dass die meisten CB-Anfänger viel zu laut in die Mikrofone sprechen. Das Sprechen mit PTT-Taste sollenn Anfänger erst kurz üben: da der Sender auch einen klinen Augenblick zum Einsatzen braucht, drucken Sie erst die Taste, dann fangen Sie nach einer halben Sekunde an zu sprechen. Sind Sie mit ihrer Durchsage fertig, setzen Sieitte die Tastes los.Jetzt konnen Sie auf die Antwort der Gegenseite warten!

Hinweise zur Datenübertragung

An der Mikrofonbuchse konnen Sie anstelle des seriennäg mitgelieferten Elektret-Handmikrofons auch andere Mikrofone und Zubehör (siehe unter „Externale Anschlüsse") anschließen:

In einigen Ländern dürfen Sie auch Zusatzgeräte für die Datenübertragung (Packet Radio) drot anschließen. Allerdings ist diese Art von Datenübertragung nur auf bestimmen Kanälen und nur für Hobby-Anwendungen erlaubt. Die folgenden Packet Radio-Kanäle gelten nur für Deutschland! (nach neuestem Amtsblatt Vfg 3/2008):

Datum übertragungskanäe: Kanäle 6, 7, 24, 25, 40, 41, 52, 53, 76, 77.itte behmen Sie in Grenznahe zur Schweiz auf Kanal 40 Rucksicht auf CB-Funker in der Schweiz, Dort wird der Kanal als Anrufkanal benutzt.

CB-Sprach-Gateway:

Nach Verfügung 3/2008 wurden die Mänglichkeiten, CB Funk über das Internet zu verknüpfen, erweitert. Sogenannte Sprach-Gateway sind wie automatische Relaisstationen, sie sind CB Stationen, die von engagierten CB Funkern betrieben werden und einen Zugang zum Internet haben. Die Sprachsignale, die die Gateways aufnahmen, werden über das Internet zu anderen Systemen (wie Geschäftsrunden über e-QSO -Server oder auch direkt zu anderen CB Stationen) weitergeleitet und an anderen Orten wieder ausgestrahlt und umgekehrt. Wenn Sie also auf einen Sprach-Gateway schalten, dann konnen Sie über Ihr CB Gerät Kontakt zu anderen Stationen aufnahmen, die entweder direkt im Internet an den Geschäftsrunden teilnahmen oder selbst wiederum über CB Funk an halten den Orteneilnehmen. Dazu wurden in Deutschland die Kanäle 11, 29, 34, 39, 61, 71, 80 freigegeben. Wenn Sie also Geschäftsrunden auf einem dieser Kanäle horen sollenn, wundern Sie sich nicht über die scheinbar große Entfernungen der Teilnehmer an den Geschäftsrunden unterinander: Sie konnen mit ihrer Gerät daran problemlos teilnehmer! Der einzige hörbare Unterschied zum „normalen“ Funken ist, dass mitunter bei der „Mikrofonübergabe" etwas langere Pausen eingelegt werden sollenn!

External Anschlüsse

Mikrofonbuchse MIC

Ihr Funkerat hat eine 4-polige Standardbuchse, wie sie international bei denen CB Geräten seit Jahren üblich ist. Falls ein andes als das seriennmäßig mitgelieferte Mikrofon benutzt werden soll, beachten Sieitte, dass es bei allen Steckerstiften richtig angelotet ist:

PIN 1 Mikrofon-Audio ca. 6-10 mV / 1000 Ohm mit Spannungsvorsorgung

PIN 2 Masse und Abschirmung
PIN 3 PTT-RX (Empfangskontakt gegen Masse = Lautsprecher-Masseseite)
PIN 4 PTT-TX (Sendekontakt gegen Masse)

Die Mikrofonbuchse ist zulässig für den Anschluss beliebiger Mikrofone, auch mit Vorverstärker. Die Kabellänge am Mikrofonanschlussarf bis zu 3 Metern betragen (geschirmtes Kabel erforderlich). Bei Standmikrofonen und Verstärkermikrofonenitte unbedingt die davon vorgesehene Batterie einsetzen, da keine separate Speisung fur andere als das seriennmaige Mikrofon aus dem Funkerat möglich ist In einigen Ländern (z.B. Deutschland, der Schweiz und den Niederlanden) dürfen Sie auch Zusatzgeräte fur die Datenübertragung (Packet Radio) dont anschlieben. Allerdings ist diese Art von Datenübertragung nur auf bestimmen Kanalen und nur fur Hobby-Anwendungen erlaubt. Die davon erlaubten Kanäle sind leider nicht in allen Ländern gleich,itte erkundigen Sie sich gegebenenfalls (zum Beispiel bei den CB-Vereinen)!

Bitte benutzen Sie nicht den Kanal 40 für Datenübertragungen in der Höhe zur Schweiz, Denn dieser Kanal ist Dort ein Anrufkanal und nicht fur Datenübertragung vorgesehen.

Externer Lautsprecher

Ist Ihr eingebauter Laufsprecher nicht mehr zugänglich, weil Sie das Gerät in eine Konsole eingebau haben, oder ist er vielweit nicht laut genug für ihre Umgebung? Ihr AE 4200 R hat eine 3.5mm Mono-Klinkenbuchse auf der Rückseite, an die Sie einen externen Funkloutsprecher anschließen können. Bei Einstecken des Steckers schaltet sich der eingebaute Laufsprecher automatisch aus. Ein externer Laufsprecher muss mindestens 8 Ohm Impedanz haben (4 Ohm ist auch akzeptabel, damit kann sich allerdings der Klang etwas ändern). Das Albrecht Zubehorprogramm bietet eine Reihe geeigneter Funkloutsprecher.

Problemlösungen ( „Reset“)

Solle sich das Funkerat einmal nicht so verhalten, wie Sie es gewohnt sind, kann evtl. durch eine Störung von außen (z.B. über das Bordnetz) der Mikroprozessor blockiert sein. In solchen Fällen konnen Sie einen „Reset" durchführren: Schalten Sie das Gerät zunachst aus, trennen Sieitte für ein paar Sekunden die Stromversorgung vom Gerät (das Goes im Auto am einfachen, wenn Sie die Sicherung hersausnahmen), dann schreiben Sie es wieder an, schalten wieder ein und versuchen es erneut. Probleme konnen auch auftreten, wenn ein anderes als das Originalmikrofon benutzt wird, oder eine nicht stabile Stromversorgung vorhanden ist. Bevor Sie ein vermeintlich defectes Gerät zur Reparatur geben, prüfen Sieitte zuerst, ob der Fehler mit einem Reset zu beheben ist und ob das Funkerat mit dem Originalzubehör nicht所提供wandfrei arbeitet!

Gewährleistung:

Entspruchend dem europäischen Gewährleistungsrecht gewährt der Verkäuser Ihnen auf ein neues Gerät zwei Jahre gesetzliche Gewährleistung. Falls ein Fehler bei ihrem Gerät auftreten sollte, wenden Sie sichitte an den Fachhändler und zeigen Sie ggf. ihre Kaufquittung als Nachweis für das Kaufdatum vor. Ihr Handler wird den Fehler entweder vor Ort begeben, oder das Gerät an einen von uns autorisierten Servicebetrieb weiterleiten. Sie erleichtern unseren Technikern ihre Arbeit sehr, wenn Sie evtl. Fehler ausfuhrlich beschreiben – nur dann haben Sie Gewähr, dass Fehler auch mit Sicherheit gefunden und beseitigt werden!

Ist Ihr Fachhändler nicht erreichbar, senden Sie Ihr Gerätitte direkt an eine der unter www.hobbyradio.de angegebenen Serviceadressen. Vergessen Sie nicht, beim Einsenden ihre Kaufquittung (oder eine Kopie davon) beizufugen.

Kurzanleitung AE 4200 R - Schnell zum Ziel

Die wichtigen Funktionen auf einen Blick

Beim ersten Einsatzen:

Programmierung entsprechend der Ländereinstellung

80/40 Ein + Aufwärts: Deutschland

40/40 Ein + Abwärts: z.B. Belgien, Deutschland, Finnland, Frankreich, Italien, Niederlande, Portugal, Schweiz
Bitte beachten Sie die entsprechenden Genehmigungs- und Gebührerregelungen in den einzelnen Ländern (siehe Gerätepass!).

40 FM CEPT Einstellung fur Länder ohne AM

Rücksetzen im laufenden Betrieb: Ein + Auf- und Abwärts:

Für vorübergehende Benutzung auf Reisen in den meisten EU Ländern + Island, Norwegen, Schweiz und Ungarn anmeldefrei. Für Bewohner bestimmter Länder besteht noch Anmeldepflicht (siehe Gerätepass!). In Österreich ist die Benutzung nicht gestattet, auch nicht im 40 FM Mode.

Programmierung bleibt erhalten, auch wenn die Stromversorgung des Geräts unterbrochen wird.

VOL Gerä einschalten und gewünschte Lautstärke einstellen

AM/FM Modulationsart (AM oder FM, falls freigeschaltet) aussuchen

UP/DN Funkkanal aussuchen (mit UP oder Down)

SQL (Squelch, Rauschspere) Zum Unterträcken schwacher Signale weiter nach rechts drehen. Bei Rechtsanschlag werden nur noch sehr starke Signale durchgelassen. Beste Einstellung: da, wo das Rauschen gerade verschwindet

Mikrofon zum Senden seitliche Sprechtaste am Mikrofon drücken und festhalten, bis Sendung beendet.

Sprechabstand: einige cm

© Alan Electronics GmbH Mai 2010 - Daimlerstr. 1 k - D-63303 Dreieich

Service - Hotline: Tel: [phone] (14 Cent/Minute aus dem deutschen Festnetz bzw. max. 0.42 Euro/Minute aus deutschen Mobilfunknetzen)

Ersatzteilbestellungen und Reparaturnachfragen: 06103-9481-22 Service-Fax: [phone]

e-mail: [e-mail]

www.alan-electronics.de - www.albrecht-online.de - www.hobbyradio.de

Declaration of Conformity / Konformitätserklung

CE

We hereby declare that our product: / Wir erklären hiermit, dass unser Produkt

CB-Radio Albrecht AE 4200 R

satisfies all technical regulations applicable to the product within the scope of EU Council Directives, European Standards and national frequency applications:/ alle technischen Anforderungen im Geltungsbereich der EU Richtlinien, europäischer Normen und nationaler Frenzenanwendungen einhalt:

Alle für das Produkt vorgeschreibenben Funktestreihen wurden durchgeführt.

These Erklarung wird unter unserer alleinigen Verantwortung abgegeben. Die offen genannten Funkgeräte dürfen gegen der nicht harmonisierten Frenzanzwendungen in AM+FM in den Ländern CH, FL, E, und I und RSM von Bewohnern nur mit gütiger CB-Funkgehning benutzt werden. In D (max. 80 FM / 40 AM Kanäle), CZ (80 FM), SK (1-40, 70-80 FM), B, BG, EST, F, FIN, IRL, LV, NL, P, PL, RO (40 / 40 Kanäle) ist der CB-Funk anmelde- und gebührenfrei. Dabei ist in Deutschland mit der Programmierung 80 FM der ortsfeste Sendebetrieb auf den Kanälen 41-80 in bestimmen Regionen entlang der Grenzen (außer zu CZ) nicht oder nur mit Sondergehning gestattet.

Mit der Programmierung 40 FM konnen die Geräte in B, BG, CY, CZ, D, DK, EST, F, FIN, GB, GR, H, IRL, IS, L, LT, LV, M, N, NL, P, PL, RO, S, SK, SLO (außer Österreich, Dort sind Funkgeräte mit Länderumschaltung generell nicht erlaubt), anmelde- und gebührenfrei benutzt werden. Bewöhner von Italien, Spanien und der Schweiz /Liechtenstein bestehtigen in Ihrheim Istland eine Genehmigung (CB Lizenz). Die vorübergehende Benutzung von 40 Kanalen FM durch Reisende aus anderen europäischen Ländern ist in diesen Ländern jedoch auch anmelde- und gebührenfrei erlaubt.

Point of contact/Ansprechpartner: Dipl.-Phys. Wolfgang Schnorrenberg

These Konformitätserklung und der Albrecht Gerätepass werden regelmäßig aktualisiert und sind unter www.hobbyradio.de in der jeweils gültigen neuesten Version abrufbar.

MULTILATERALE VEREINBARUNGÜBER DAS FREIZÜGIGEMITFühREN UNDBETREIBEN VON MOBILEN/TRAGBAREN SENDE- EMPFANGSFUNKANLAGEN IM 27 MHz BAND (CB-FUNKGERATE), FÜR DIE KEINE FREIZÜGIGKEIT DURCH EINE CEPT-EMPFEHLUNG GILT

Berechtigungskarte

Bundesnetzagentur

Bundesnetzagentur für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen

These Vereinbarung bezieh sich nur auf CB-Funkgeräte, deren Konformität mit den grundlegenden Anforderungen nach Richtlinie 1999/5/EG (R&TTE-Richtlinie) erklärwturd und mit einer entsprechenden CE-Kennzeichnung versehen sind, oder die nach einer früheren Vorschrift in Deutschland zugelassen wurden und mit einer der folgenden Kennzeichnungen versehen sind: PR27, PR27D, PR27D-40, 27PR-FM, KAM, KFFM40, KFFM, AFM80, KFAM40, FM80, k/m, KF, K/.., K/p.

Aufgrund der Vereinbarung wird das Mitfuhren und Betreiben der oben bezeichneten CB-Funkgeräte in den Ländern und unter den Bedingungen der nachstehenden Tabelle gestattet. Diese Erlaubnis berührt jedoch nicht die relevanten Zollbestimmungen für den Import und Export von Funkanlagen.

Die Erlaubnis gilt nur für Personen mit einem ständigen Wohnsitz in Deutschland und für einen Aufenthalt im besuchten Gastland von weniger als einem Monat.

Die Erlaubnis gilt nur für mobile und tragbare CB-Funkgeräte.

Beim Auftreten von Funkstorungen kann die Telekommunikationsverwaltung des Gastlandes im Einzelfall die Erlaubnis zum Betrieben der CB-Funkgeräte widerrufen. Unbeschadet dessen bleibt die Erlaubnis zum Mitfuhren solcher CB-Funkgeräte in Kraft.

Im Gastland ist keine besondere Genehmigung erforderlich.

Mainz, Dezember 2008 Dieses Dokument ist gültig bis 31. Dezember 2012

DAS MITFühREN UND DIE BENUTZUNG EXTERNER HF-LEISTUNGSVERSTÄRKER (,NACHBRENNER) IST STRENG VERBOTEN

ALBRECHT

CB RADIO

AE 4200 R

OPERATING MANUAL

Index

Important note 3

Introduction 3

We hereby declare that our product: / Wir erklären hiermit, dass unser Produkt

CB-Radio Albrecht AE 4200 R

satisfies all technical regulations applicable to the product within the scope of EU Council Directives, European Standards and national frequency applications:/ alle technischen Anforderungen im Geltungsbereich der EU Richtlinien, europäischer Normen und nationaler Frequenzanwendungen einhalt:

Alle für das Produkt vorgeschreibenben Funktestreihen wurden durchgeführt.

These Erklarung wird unter unserer alleinigen Verantwortung abgegeben. Die oben genannten Funktion derurfen gegen der nicht harmonisierten Frequenzanwendungen in AM+FM in den Ländern CH, FL, E und I und RSM von Bewohnern nur mit gultiger CB-Funkgenehmigung benutzt werden. In D (max. 80 FM / 40 AM Kanale), CZ (80 FM), SK (1-40 & 70-80 FM), B, BG, EST, F, FIN, IRL, LV, NL, P, PL, RO (40 / 40 Kanale) ist der CB-Funk anmelde- und gebührenfrei. Dabei ist in Deutschland mit der Programmierung 80 FM der ortsfeste Sendebetrieb auf den Kanalen 41-80 in bestimmten Regionen entlang der Grenzen (außer zu CZ) nicht oder nur mit Sondergenehmigung gestattet.

Mit der Programmierung 40 FM konnen die Geräte in B, BG, CY, CZ, D, DK, EST, F, FIN, GB, GR, H, IRL, IS, L, LT, LV, M, N, NL, P, PL, RO, S, SK, SLO (außer Ostereich, dort sind Funkgeräte mit Länderumschaltung generell nicht erlaubt, anmelde- und gebührenfrei benutzt werden. Bewohner von Italien, Spanien und der Schweiz /Liechtenstein bestehtigen in Ihr dem Heimatland eine Genehmigung (CB Lizenz). Die vorübergehende Benutzung von 40 Kanäten FM durch Reisende aus anderen europäischen Ländern ist in diesen Ländern jedoch auch anmelde- und gebührenfrei erlaubt.

Point of contact/Ansprechpartner: Dipl.-Phys. Wolfgang Schnorrenberg

Alle für das Produkt vorgeschreibenben Funktestreihen wurden durchgeführt.

These Erklarung wird unter unserer alleinigen Verantwortung abgegeben. Die offen genannten Funktionerte dürfen wegen der nicht harmonisierten Frequenzanwendungen in AM+FM in den Ländern CH, FL, E, und I und RSM von Bewohnern nur mit gütlicher CB-Funkgenehmigung benutzt werden. In D (max. 80 FM / 40 AM Kanäle), CZ (80 FM), SK (1-40, 70-80 FM), B, BG, EST, F, FIN, IRL, LV, NL, P, PL, RO (40 / 40 Kanäle) ist der CB-Funk anmelde- und gebührenfrei. Dabei ist in Deutschland mit der Programmierung 80 FM der ortsfeste Sendebetrieb auf den Kanälen 41-80 in bestimmten Regionen entlang der Grenzen (außer zu CZ) nicht oder nur mit Sondergenehmigung gestattet.

Mit der Programmierung 40 FM konnen die Geräte in B, BG, CY, CZ, D, DK, EST, F, FIN, GB, GR, H, IRL, IS, L, LT, LV, M, N, NL, P, PL, RO, S, SK, SLO (außer Osterreich, Dort sind Funkgeräte mit Länderumschaltung generell nicht erlaubt), anmelde- und gebührenfrei benutzt werden. Bewohner von Italien, Spanien und der Schweiz /Liechtenstein benöttigen in Ihr hematlande eine Genehmigung (CB Lizenz). Die vorübergehende Benutzung von 40 Kanalen FM durch Reisende aus anderen europäischen Ländern ist in diesen Ländern jedoch auch anmelde- und gebührenfrei erlaubt.
