UFZ 383 - Récepteur TV KATHREIN - Notice d'utilisation et mode d'emploi gratuit

Marque	Kathrein
Modèle	UFZ 383
Type de produit	Récepteur TV satellite (module CI intégré)
Alimentation	12 V CC (via unité de base UFO®)
Consommation électrique	Environ 5 W
Dimensions (L x P x H)	100 x 80 x 30 mm (estimation)
Poids	Environ 150 g
Fréquence d'entrée	950-2150 MHz (bande satellite)
Débit symbole	2-45 MS/s
Démodulation	DVB-S/S2
Interface commune	1 x CI (EN 50221) pour module CAM et carte à puce
Sortie vidéo	HDMI ou YPbPr (selon système)
Sortie audio	Stéréo numérique (S/PDIF) et analogique
OSD (affichage à l'écran)	Menus en plusieurs langues, navigation par touches
Nombre de chaînes	Jusqu'à 5000
Recherche de chaînes	Automatique et manuelle
Contrôle parental	Code PIN pour verrouillage des chaînes
Température de fonctionnement	-10°C à +40°C
Humidité	20% - 80% sans condensation
Entretien et nettoyage	Nettoyer avec un chiffon doux sec; ne pas utiliser de produits abrasifs
Réparabilité	Pièces détachées disponibles via service après-vente Kathrein

FOIRE AUX QUESTIONS - UFZ 383 KATHREIN

Comment installer le kit d'interface commune (CI) sur le UFZ 383 ?

Retirez le couvercle droit du module. Enfoncez délicatement le kit CI et vissez-le avec 4 vis. Respectez le codage de l'étiquette.

Comment naviguer dans le menu OSD ?

Appuyez sur la touche sous menu pour entrer dans le menu de base OSD. Utilisez les touches curseur (+, -, etc.) pour naviguer. La touche M valide et la touche [ ] retourne au menu précédent.

Que faire si l'écran affiche 'Sans module' ?

Vérifiez que le module CI est correctement enfiché et vissé. Assurez-vous que la carte à puce est insérée et que l'étiquette de codage correspond.

Comment effectuer une recherche de chaînes satellite ?

Accédez au menu OSD, sélectionnez 'Recherche' ou 'Scan'. Choisissez le satellite (ex. 1236 MHz, 27.500 MS/s) puis lancez la recherche automatique ou manuelle.

Puis-je connecter le UFZ 383 directement à un téléviseur ?

Oui, branchez-le sur l'entrée HDMI ou YPbPr du téléviseur. L'OSD s'affiche sur l'image TV en cours.

Quels satellites sont supportés ?

Le UFZ 383 supporte les satellites en bande Ku (950-2150 MHz) avec démodulation DVB-S/S2, comme Astra, Hot Bird, etc.

Comment réinitialiser le code PIN oublié ?

Consultez le menu OSD > 'Contrôle parental' > 'Changer PIN'. Si oublié, contactez le service après-vente Kathrein pour une réinitialisation.

Le UFZ 383 est-il compatible avec les cartes à puce Viaccess ou Conax ?

Oui, il accepte tout module CAM conforme à la norme EN 50221. Les cartes Viaccess, Conax, Irdeto, etc. sont supportées via le module CI.

Quelle est la consommation électrique du module ?

La consommation est d'environ 5 W, alimentée en 12 V CC par l'unité de base UFO®.

Où puis-je trouver le manuel complet en PDF ?

Sur le site notice-facile.com, vous pouvez télécharger gratuitement la notice d'utilisation originale au format PDF.

MODE D'EMPLOI UFZ 383 KATHREIN

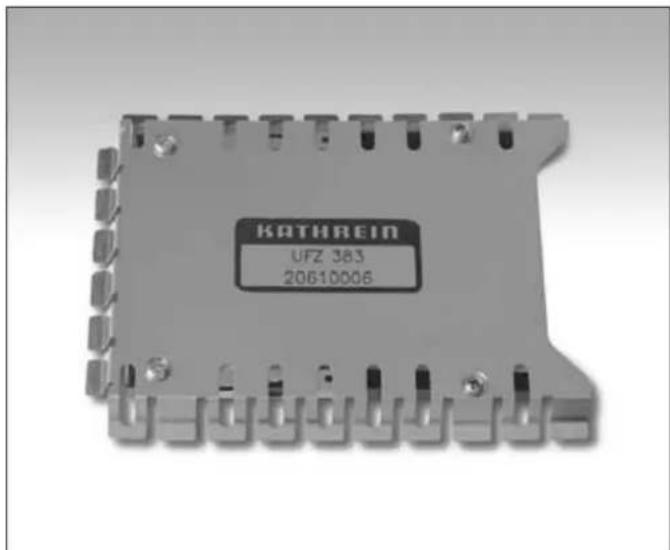

Système de traitement UFO®compact Kit d'interface commune complémentaire

UFZ 383
20610006

Lors de tous les travaux, faites bien attention aux directives d'utilisation EGB!

L'extension des voies de traitement UFO 383 et UFO 384 avec le kit d'interface commune (CI) peut être effectuee par I'usager lui meme.

Pour cela,procedede comme suit: Enlevez le revetement du couvercle droite du module. Ensuite enfichez avec precaution le kit complémentaire et vissez-le avec 4 vis.

Lors de l'enviage du kit UFZ 383 dans les modules UFO 383/384 faites attention à l'interface. N'utilise pas de violence.

En enrichant le module Cl, observerz aussi le ,Codage" de I'etiquette!

Au cas où il y a encore des positions d'envichage libres sur l'unité de base, il est recommendé de ne pas occuper la position d'enfarchage à droite du module Cl pour assurer une bonne aération.

Les menus OSD interrompent le fonctionnement d'affichage de l'unité de contrôle. Seul les touches utilisables pour le contrôle de I'affichage OSD y sont indiquées et dans le champ en bas de I'OSD sera indiqué la fonction de ces touches.

Instructions de réglage pour le module CI

Pour interroger et/ou regler un module Cl et pour la représentation via OSD, on doit installer un téléviseur à la station de tête. L'OSD est place sur l'image TV en cours de la voie de traitement quiporte le module Cl. L'OSD permet de représentater les messages souvent longs du module Cl et d'effectuer les saisies.

H 1236 MHz 27,500 MS/s
TV Das Erste deu
Sort. C 12 224,25 MHz
stereo Vol -3

Après avoir enforcé la touche sous menu on entre dans le menu de base OSD.

Les touches sont maintenant transformées en outil de contrôle dans l'OSD.

Les touches 正 + 正 , 正 - 正 , 正 → 正 et 正 ← 正 assume la fonction de curseur dans l'OSD.

A l'aide de ces touches on a accès aux différents points du menu et/ou aux positions individuels.

Affichage du modele Cl (Exemple):

-Sans module:

-Avec module enfiche:

Lors de „Enter“ avec la touche „M“ sur le nom du module correspondant apparait un autre sous menu OSD qui est génééré par le module lui-même.

Les OSDs typiques pour un module permettent p.ex. la lecture de la validité de la carte SMART ainsi que beaucoup d'autres choses.

Au cas où l'OSD attend la saisie numérique (p.ex. la saisie PIN), la fonction des touches ^ 一 et " ^ - 一 change.Dans ce cas,les touches servent a la saisie par defilement numeroque, a partir de 0.

La touche [ → ] permet le return au menu de base OSD.

A l'aide du touche sous menu on abandonne tous les menus OSD et atteint la pure représentation d'affichage de l'unité de contrôle.
