Marke	Kathrein
Modell	UFZ 383
Produkttyp	Satelliten-TV-Empfänger (integriertes CI-Modul)
Stromversorgung	12 V DC (über UFO®-Basiseinheit)
Stromverbrauch	ca. 5 W
Abmessungen (L x B x H)	100 x 80 x 30 mm (Schätzung)
Gewicht	ca. 150 g
Eingangsfrequenz	950-2150 MHz (Satellitenband)
Symbolrate	2-45 MS/s
Demodulation	DVB-S/S2
Common Interface	1 x CI (EN 50221) für CAM-Modul und Chipkarte
Videoausgang	HDMI oder YPbPr (je nach System)
Audioausgang	Digitales Stereo (S/PDIF) und analog
OSD (Bildschirmanzeige)	Menüs in mehreren Sprachen, Navigation über Tasten
Anzahl Kanäle	Bis zu 5000
Sendersuche	Automatisch und manuell
Kindersicherung	PIN-Code zum Sperren von Kanälen
Betriebstemperatur	-10°C bis +40°C
Luftfeuchtigkeit	20% - 80% ohne Kondensation
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Scheuermittel verwenden
Reparierbarkeit	Ersatzteile über den Kathrein-Kundendienst erhältlich

Häufig gestellte Fragen - UFZ 383 KATHREIN

Wie installiere ich das Common Interface (CI)-Kit am UFZ 383?

Entfernen Sie die rechte Abdeckung des Moduls. Setzen Sie das CI-Kit vorsichtig ein und schrauben Sie es mit 4 Schrauben fest. Beachten Sie die Codierung auf dem Etikett.

Wie navigiere ich im OSD-Menü?

Drücken Sie die Taste Untermenü, um in das OSD-Hauptmenü zu gelangen. Verwenden Sie die Cursortasten (+, -, usw.) zur Navigation. Die Taste M bestätigt und die Taste [ ] kehrt zum vorherigen Menü zurück.

Was tun, wenn der Bildschirm 'Kein Modul' anzeigt?

Überprüfen Sie, ob das CI-Modul richtig eingesteckt und verschraubt ist. Stellen Sie sicher, dass die Chipkarte eingelegt ist und das Codieretikett übereinstimmt.

Wie führe ich eine Satellitensendersuche durch?

Rufen Sie das OSD-Menü auf, wählen Sie 'Suche' oder 'Scan'. Wählen Sie den Satelliten (z.B. 1236 MHz, 27.500 MS/s) und starten Sie die automatische oder manuelle Suche.

Kann ich den UFZ 383 direkt an einen Fernseher anschließen?

Ja, schließen Sie ihn an den HDMI- oder YPbPr-Eingang des Fernsehers an. Das OSD wird auf dem aktuellen TV-Bild angezeigt.

Welche Satelliten werden unterstützt?

Der UFZ 383 unterstützt Satelliten im Ku-Band (950-2150 MHz) mit DVB-S/S2-Demodulation, wie Astra, Hot Bird usw.

Wie setze ich den vergessenen PIN-Code zurück?

Gehen Sie im OSD-Menü zu 'Kindersicherung' > 'PIN ändern'. Bei Vergessen kontaktieren Sie den Kathrein-Kundendienst für eine Zurücksetzung.

Ist der UFZ 383 kompatibel mit Viaccess- oder Conax-Chipkarten?

Ja, er akzeptiert jedes CAM-Modul gemäß Norm EN 50221. Karten wie Viaccess, Conax, Irdeto usw. werden über das CI-Modul unterstützt.

Wie hoch ist der Stromverbrauch des Moduls?

Der Stromverbrauch beträgt ca. 5 W, versorgt mit 12 V DC durch die UFO®-Basiseinheit.

Wo finde ich das vollständige Handbuch als PDF?

Auf der Website notice-facile.com können Sie die originale Bedienungsanleitung kostenlos als PDF herunterladen.

BEDIENUNGSANLEITUNG UFZ 383 KATHREIN

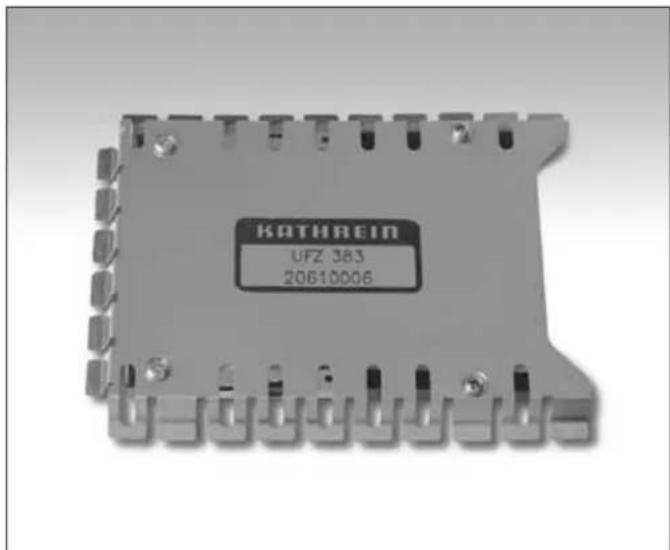

Common Interface-Nachrüstsatz für UFO®compact-Aufbereitungssystem

UFZ 383 20610006

Während samtlicher Arbeiten sind die EGB-Handhabungsvorschriften zu beachten!

Die Nachrüstung der Kanalzüge UFO 383/384 mit dem CI-Nachrustsatz UFZ 383 kann vom Kunden selbst durchgefuhrt werden.

Gehen Sie darüber wie folgt vor:

Entfernen Sie die vorhandene Abdeckung vom rechten Gerätedeckel. Anschließend das Nachrüstmodul vorsichtig aufstecken und mit vier Schrauben befestigen.

Achten Sie beim Stecken von UFZ 383 in den Kanalzug UFO 383/384 auf die Schnittstelle und wenden Sie keine Gewalt an.

Achten Sie beim Stecken des CI-Moduls auf die "Kodierung" gem. Aufkleber!

Sollten noch Steckplätze in der Grundeinheit frei sein, empfeihlt Kathrein bei Betrieb eines CI-Moduls, den Steckplatz rechts davon wegen möglicher Entwärnung freizuhalten.

In den OSD-Menus ist das Display der Steuerung ohne Funktion. Es werden Dort lediglich die für die OSD-Steuerung verwendbaren Tasten benannt, so auch im unteren Feld des OSD, wo die Funktion dieser Tasten ebenfalls benannt wird.

Einstellanweisung für das CI-Modul

Für Abfragen und/oder Einstellungen an einem CI-Modul wird an der Kopfstation ein Prüffernseher zur Darstellung des On-Screen-Displays (OSD) besteht. Das OSD wird über das laufende TV-Bild desjenigen Kanalzuges gelegt, der das Modul enthalt.

Das OSD ermöglicht die zum Teil langen Messages des Cl-Moduls darzustellen und Eingaben vorzunehmen.

H 1236 MHz 27,500 MS/s
TV Das Erste deu
Ausg. K 12 224,25 MHz
stereo Vol -3

Nach Betätigungen der Untermenutaste gelangt man in das OSD- Grundmenu.

Die Tasten sind nun Steuerwerkzeuge im OSD.

Die Tasten , + , , - , , , und , , besitzen im OSD Cursorfungk.

Mit ihren können Menüpunkte und/oder einzeln Positionen angesteuert werden.

Anzeige des CI-Modultypes (Beispiel):

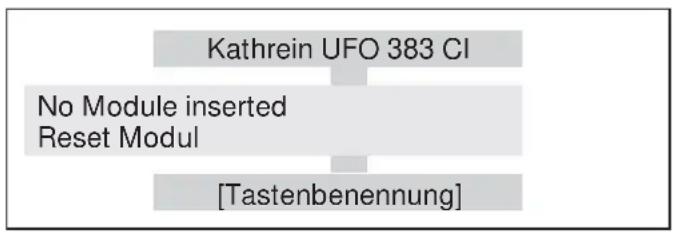

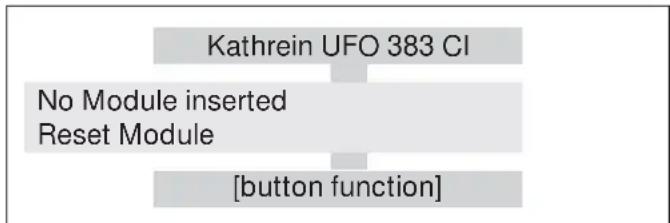

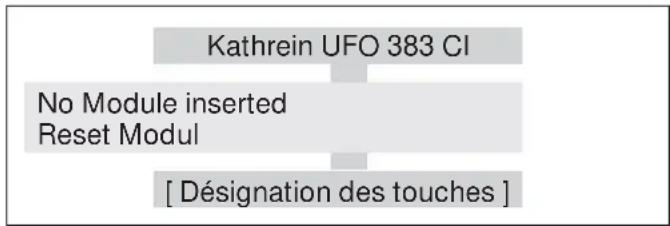

-ohneModul:

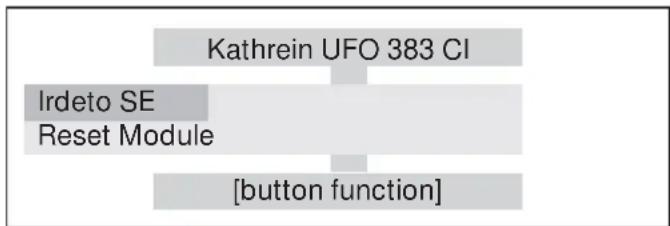

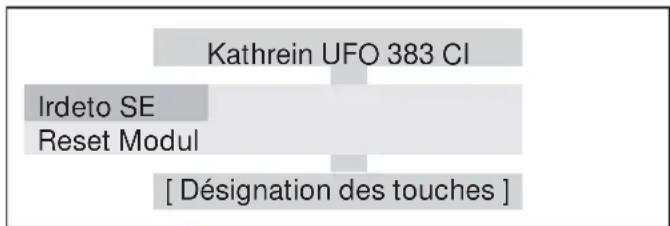

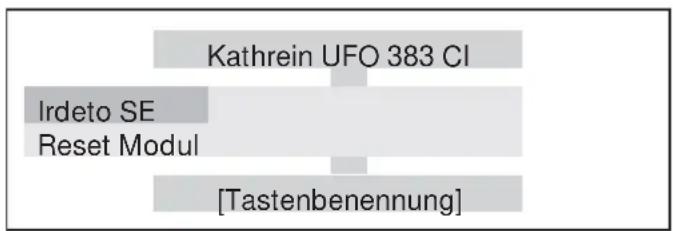

• bei gestecktem Modul:

Bei „Enter" durch die „M"-Taste auf dem betreffendem Modulnamen erscheint ein weiteres "Unter-OSD", welches das Modul selbst liefert.

In den modultypischen OSDs kann z.B. die Gültigkeitsdauer der Smart-Card u.v.m. abgelesen werden.

Wenn das OSD eine numerische Eingabe erwartet (z.B. PIN-Eingabe), verändert sich die Funktion der n + " - und - -Tasten. Zeitzi dienen diese zur scrollenden Zifferneingabe, beginnend mit 0.

Internet: http://www.kathrein.de

Mit der [ ] -Taste gelangt man zurück zum OSD-Grundmenü.

Mit der Untermenütaste werden alle OSD-Menus verlassen und man gelangt zur Display-Darstellung der Steuerung darüber.
