Type de produit	Séparateur pour armoires électriques (horizontal et vertical)
Marque	Gewiss
Modèle	GW45459 (série comprenant GW 45 453, GW 45 454, GW 45 457, GW 45 458, GW 45 459, GW 45 474, GW 45 475, GW 45 477, GW 45 478, GW 45 479)
Matériau	Acier
Couleur	Gris
Hauteurs disponibles	1000 mm, 1200 mm, 1600 mm, 1800 mm, 2000 mm
Utilisation	Séparation horizontale ou verticale des câbles dans les armoires électriques
Fixation	Par équerres et vis M6x12 et M5x10
Installation	Montage sur montants de l'armoire
Fonctions principales	Organisation des câbles, séparation des compartiments, amélioration de la ventilation
Accessoires fournis	Équerres et vis de montage
Poids approximatif	Variable selon hauteur : environ 2 à 5 kg
Normes	CE
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Utiliser uniquement conformément aux instructions de montage
Pièces détachées et réparabilité	Les pièces de rechange (équerres, vis) sont disponibles auprès du fabricant
Informations générales	Notice d'utilisation disponible en téléchargement gratuit

FOIRE AUX QUESTIONS - GW45459 Gewiss

Comment installer le séparateur horizontal ?

Fixez les deux équerres sur le montant à l’aide de vis M6x12 (4 par équerre). Positionnez le séparateur et serrez les vis. Voir schéma dans la notice.

Quelles sont les hauteurs disponibles pour ce séparateur ?

Les hauteurs disponibles sont : 1000 mm, 1200 mm, 1600 mm, 1800 mm et 2000 mm selon le modèle (GW 45 474 à GW 45 479 pour les verticaux).

Ce séparateur est-il compatible avec d’autres marques d’armoires ?

Il est conçu pour les armoires Gewiss, mais peut être adapté à d’autres systèmes de montage standard avec des trous de fixation compatibles.

Combien de vis sont nécessaires pour l’installation ?

Pour le séparateur horizontal : 8 vis M6x12 (4 par équerre). Pour le vertical : 4 vis M6x12 et 4 vis M5x10 selon le modèle.

Puis-je utiliser ce séparateur en position verticale ?

Oui, des modèles verticaux sont disponibles (GW 45 457 à GW 45 459) pour une séparation verticale des câbles.

Comment nettoyer le séparateur ?

Utilisez un chiffon sec et non abrasif. Évitez les produits chimiques qui pourraient endommager le revêtement.

Y a-t-il une garantie ?

La garantie légale de conformité s’applique. Contactez le service client Gewiss pour plus d’informations.

Puis-je acheter des pièces de rechange ?

Oui, les équerres et vis de montage sont disponibles auprès des revendeurs Gewiss sous les références indiquées dans la notice.

Le séparateur supporte-t-il des charges lourdes ?

Ce séparateur est destiné à l’organisation des câbles, pas au support de charges. Ne pas l’utiliser comme support de matériel.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

MODE D'EMPLOI GW45459 Gewiss

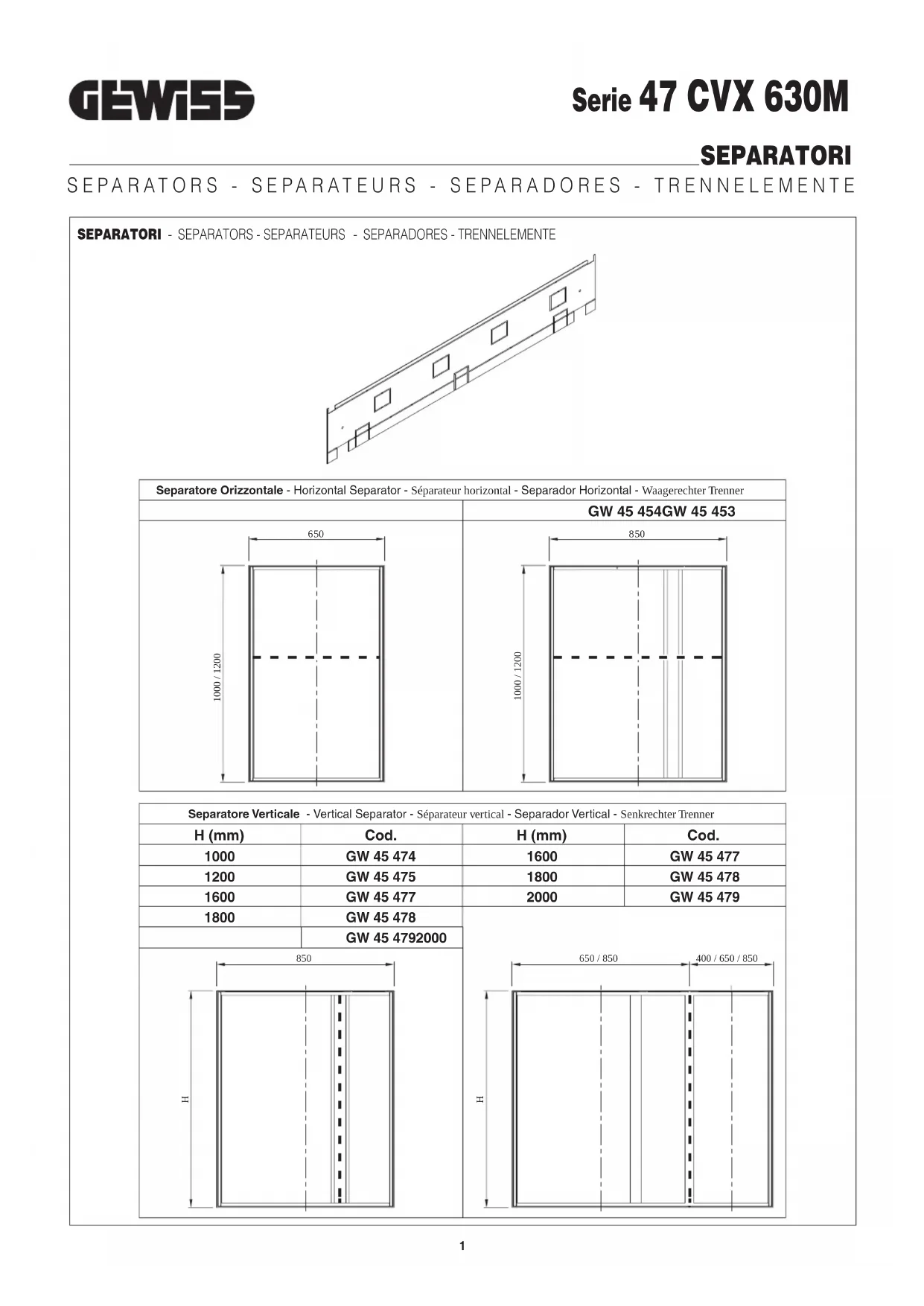

SEPARATORS - SEPARATEURS - SEPARADORES - TRENNELEMENTE

SEPARATORI - SEPARATORS - SEPARATEURS - SEPARADORES - TRENNELEMENTE

Isometric line drawing of a structural beam with multiple rectangular cutouts (no text or symbols)

Separatore Orizzontale - Horizontal Separator - Séparateur horizontal - Separador Horizontal - Waagerechter Trenner
	GW 45 454GW 45 453

Separatore Verticale - Vertical Separator - Séparateur vertical - Separador Vertical - Senkrechter Trenner
H (mm)	Cod.	H (mm)	Cod.
1000	GW 45 474	1600	GW 45 477
1200	GW 45 475	1800	GW 45 478
1600	GW 45 477	2000	GW 45 479
1800	GW 45 478
	GW 45 4792000

GW 45 453GW 45 454
GW 45 474H=1040
GW 45 475H=1240
GW 45 477H=1640	Nr. 2
GW 45 478H=1840
GW 45 479H=2040
GW 45 457H=1640	Nr. 2
GW 45 458H=1840
GW 45 459H=2040

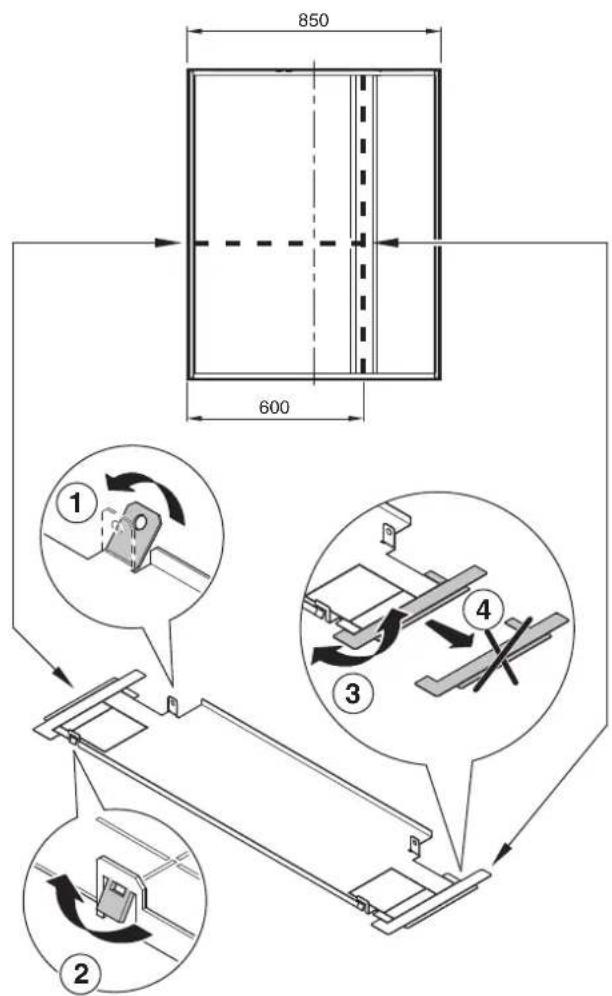

MONTAGGIO SEPARATORE ORIZZONTALE: GW 45 453 - GW 45 454

HORIZONTAL SEPARATOR ASSEMBLY: GW 45 453 - GW 45 454 - MONTAGE DU SEPARATEUR HORIZONTAL : GW 45 453 - GW 45 454 MONTAJE SEPARADOR HORIZONTAL: GW 45 453 - GW 45 454 - MONTAGE WAAGERECHTES TRENNELEMENT: GW 45 453 - GW 45 454

MONTAGGIO SEPARATORE VERTICALE VANO CAVI INTERNO: GW 45 474 - GW 45 475

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 474 - GW 45 475 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÂBLES INTERNE : GW 45 474 - GW 45 475 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 474 - GW 45 475 MONTAGE SENKRECHTES TRENNELEMENT KABELGEHÂUSE INNEN: GW 45 474 - GW 45 475

MONTAGGIO SEPARATORE VERTICALE VANO CAVI INTERNO: GW 45 477 - GW 45 478 - GW 45 479

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 477 - GW 45 478 - GW 45 479 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÂBLES INTERNE : GW 45 477 - GW 45 478 - GW 45 479 MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 477 - GW 45 478 - GW 45 479 - MONTAGE SENKRECHTES TRENNELEMENT KABELGEHÄUSE INNEN: GW 45 477 - GW 45 478 - GW 45 479

MONTAGGIO SEPARATORE VERTICALE: GW 45 457 · GW 45 458 · GW 45 459

VERTICAL SEPARATOR ASSEMBLY: GW 45 457 - GW 45 458 - GW 45 459 - MONTAGE DU SEPARATEUR VERTICAL : GW 45 457 - GW 45 458 - GW 45 459 - MONTAJE SEPARADOR VERTICAL: GW 45 457 - GW 45 458 - GW 45 459 - MONTAGE SENKRECHTES TRENNELEMENT: GW 45 457 - GW 45 458 - GW 45 459
