Type de produit	Kit porte-barres pour barres façonnées ou plates
Marque	Gewiss
Modèle	GW45575
Courant nominal	250 A, 400 A, 630 A
Variantes disponibles	Scalaire (contoured) et linéaire, pour barres façonnées ou plates
Dimensions (L x H x P)	Environ 850 x 130 x 229 mm (selon variante)
Poids	Environ 1,5 kg (estimation)
Matériau	Acier traité, visserie en acier inoxydable
Vis fournies	M8x16, M6x20, M6x12, ø6x25 (selon variante)
Couple de serrage recommandé	M6x20 : 5 Nm ; ø6x25 : 3 Nm
Utilisation	Fixation et support de barres de distribution électrique
Installation	Montage sur rail ou directement sur panneau électrique
Température de fonctionnement	-25 °C à +70 °C (estimation standard)
Indice de protection	IP20 (accessoire monté à l'intérieur de l'armoire)
Entretien	Nettoyer avec un chiffon sec ; vérifier périodiquement le serrage des vis
Sécurité	Respecter les couples de serrage ; utiliser l'outillage approprié
Pièces détachées	Vis de rechange disponibles ; kit complet
Réparabilité	Produit non réparable en interne ; remplacer les vis si nécessaire
Fabricant	Gewiss S.p.A., Italie
Service client	Tel : [phone] (lun-ven 8:30-12:30/14:00-18:00)

FOIRE AUX QUESTIONS - GW45575 Gewiss

Quel est le courant nominal maximum supporté par le kit GW45575 ?

Le kit est conçu pour des courants de 250 A, 400 A ou 630 A selon la configuration choisie (barres façonnées ou plates).

Comment installer le kit porte-barres GW45575 ?

Fixez le kit sur le support à l'aide des vis fournies (M8x16, M6x20, M6x12 ou ø6x25) en respectant les couples de serrage : 5 Nm pour M6x20 et 3 Nm pour ø6x25. Insérez les barres dans les supports et serrez les vis de maintien.

Quelles barres puis-je utiliser avec le GW45575 ?

Le kit existe en versions pour barres façonnées (contoured) ou plates (flat), avec des références spécifiques : Scalare (GW45575) ou Linéaire (GW45577/GW45578).

Le kit est-il compatible avec des barres cuivrées ?

Oui, le kit est conçu pour tout type de barre conductrice (cuivre, aluminium) respectant les dimensions prévues.

Quelles sont les dimensions exactes du produit ?

Les dimensions varient selon la variante : environ 850 mm de longueur, 130 mm de hauteur et 229 mm de profondeur pour la version scalaire.

Puis-je réparer le kit en cas de casse ?

Le kit n'est pas conçu pour être réparé. En cas de dommage, remplacez les vis ou le kit complet. Contactez le service Gewiss.

Quel est l'indice de protection du GW45575 ?

L'indice de protection est IP20, adapté pour une utilisation à l'intérieur d'une armoire électrique.

Comment nettoyer le kit porte-barres ?

Utilisez un chiffon sec et non pelucheux. Évitez tout produit chimique ou abrasif. Vérifiez régulièrement le serrage des vis.

Où puis-je trouver des vis de rechange ?

Les vis de rechange (M8x16, M6x20, M6x12) peuvent être commandées auprès de Gewiss ou dans le commerce spécialisé. Respectez les spécifications.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé Allen (6 mm pour M6) et d'une clé torx ou six pans creux pour M8. Un tournevis dynamométrique est recommandé pour respecter les couples.

MODE D'EMPLOI GW45575 Gewiss

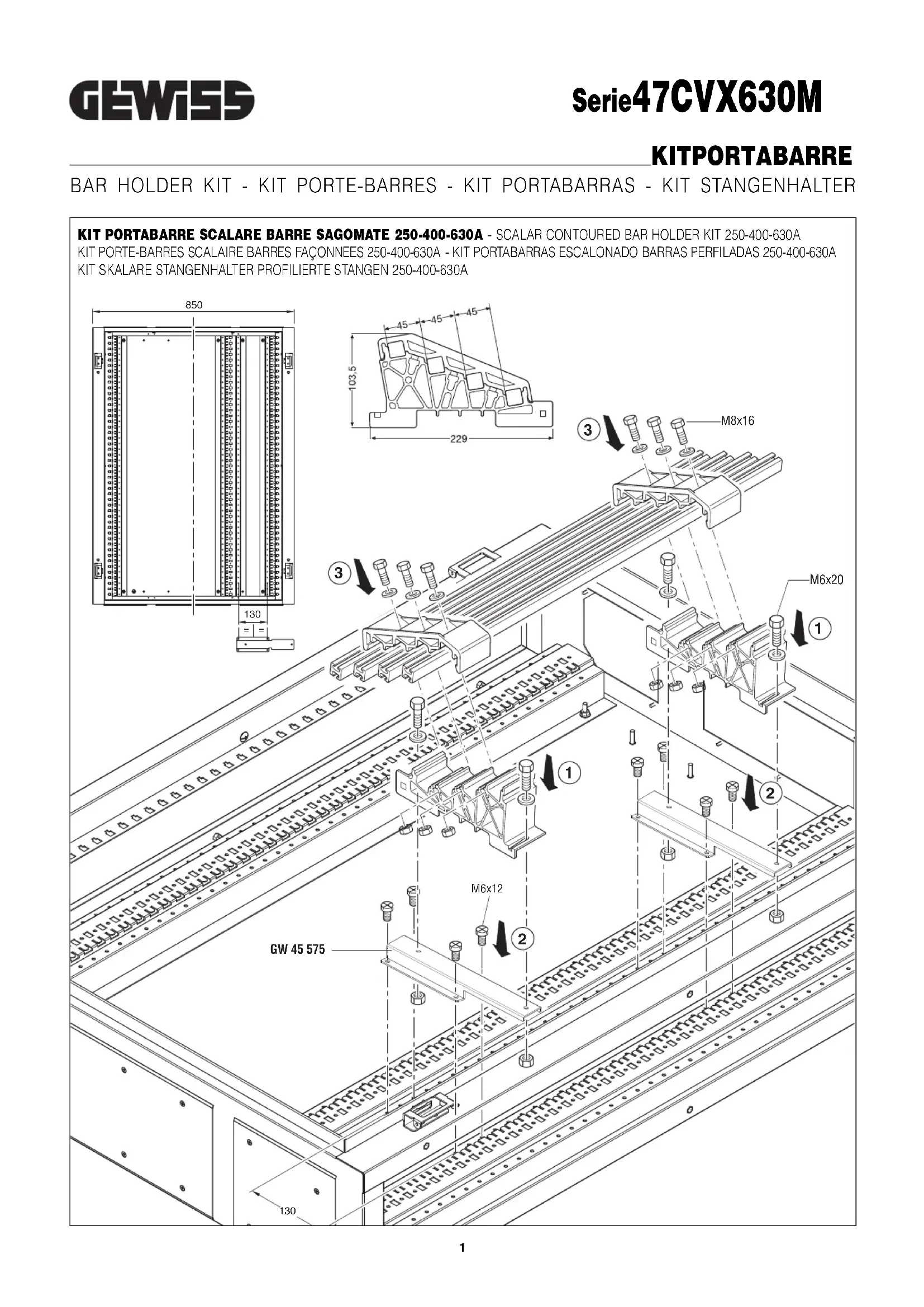

BAR HOLDER KIT - KIT PORTE-BARRES - KIT PORTABARRAS - KIT STANGENHALTER

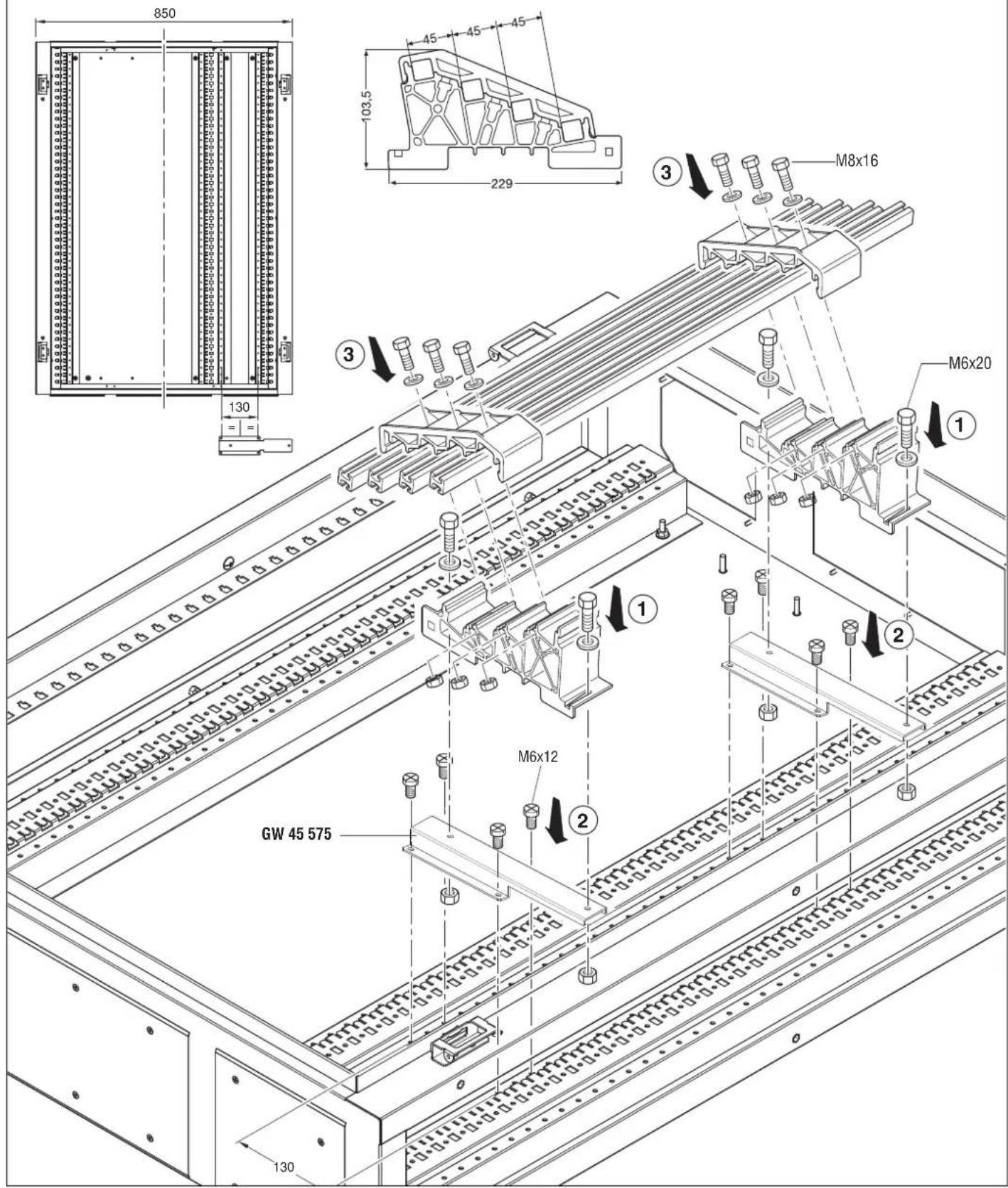

KIT PORTABARRE SCALARE BARRE SAGOMATE 250-400-630A - SCALAR CONTOURED BAR HOLDER KIT 250-400-630A

KIT PORTE-BARRES SCALAIRE BARRES FAÇONNEES 250-400-630A - KIT PORTABARRAS ESCALONADO BARRAS PERFILADAS 250-400-630A

KIT SKALARE STANGENHALTER PROFILIERTE STANGEN 250-400-630A

850 130 130 229 45 45 45 M8x16 M6x20 GW 45 575 M6x12

KIT PORTABARRE SCALARE BARRE SAGOMATE 250-400-630A - SCALARCONTOUREDBARHOLDERKIT250-400-630A KITPORTE-BARRESSCALAIREBARRESFAÇONNEES250-400-630A - KITPORTABARRASESCALONADOBARRASPERFILADAS250-400-630A KITSKALARESTANGENHALTERPROFILIERTESTANGEN250-400-630A

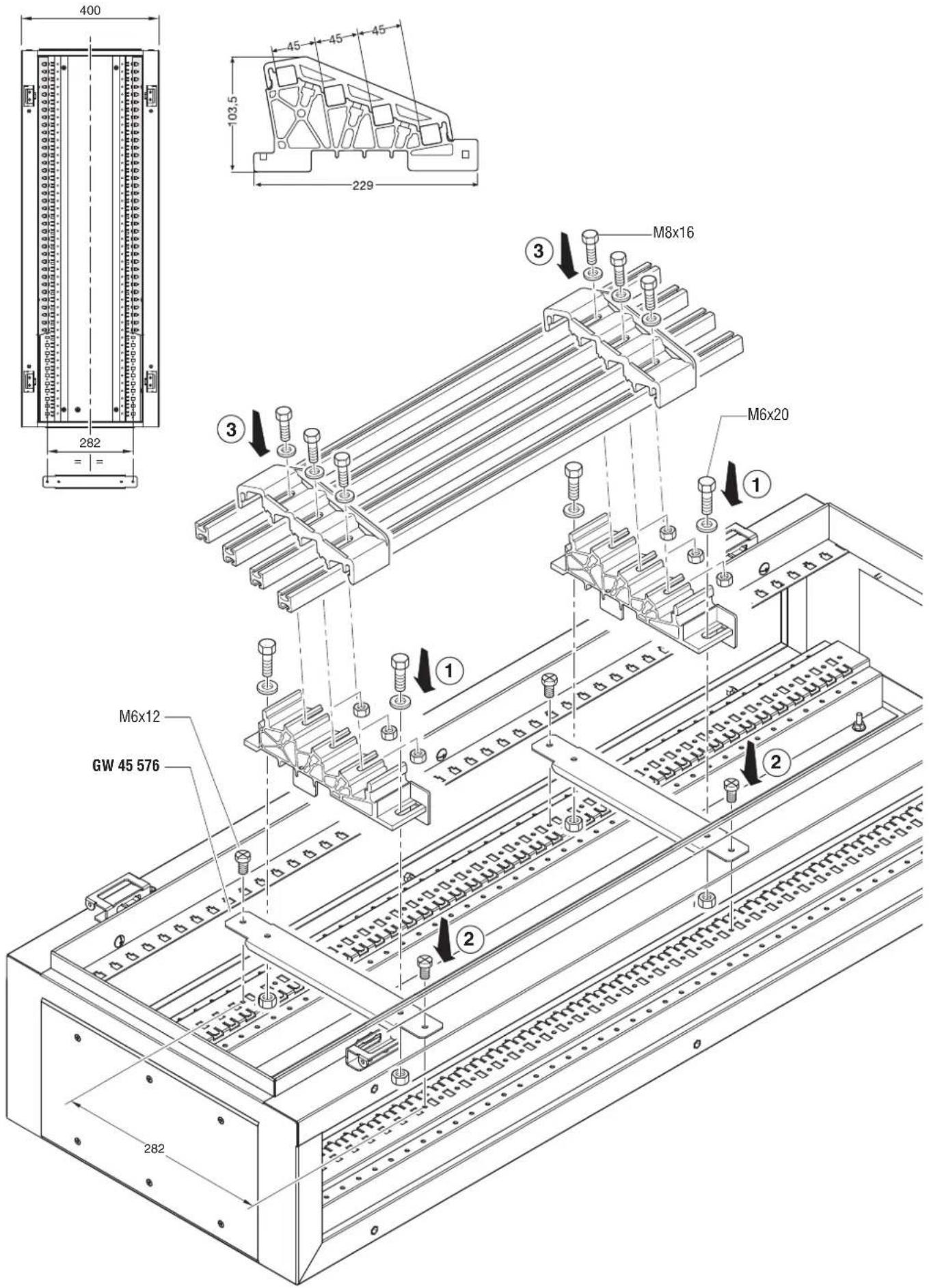

400 103.5 45 45 45 229 282 = M8x16 M6x20 M6x12 GW 45 576 282

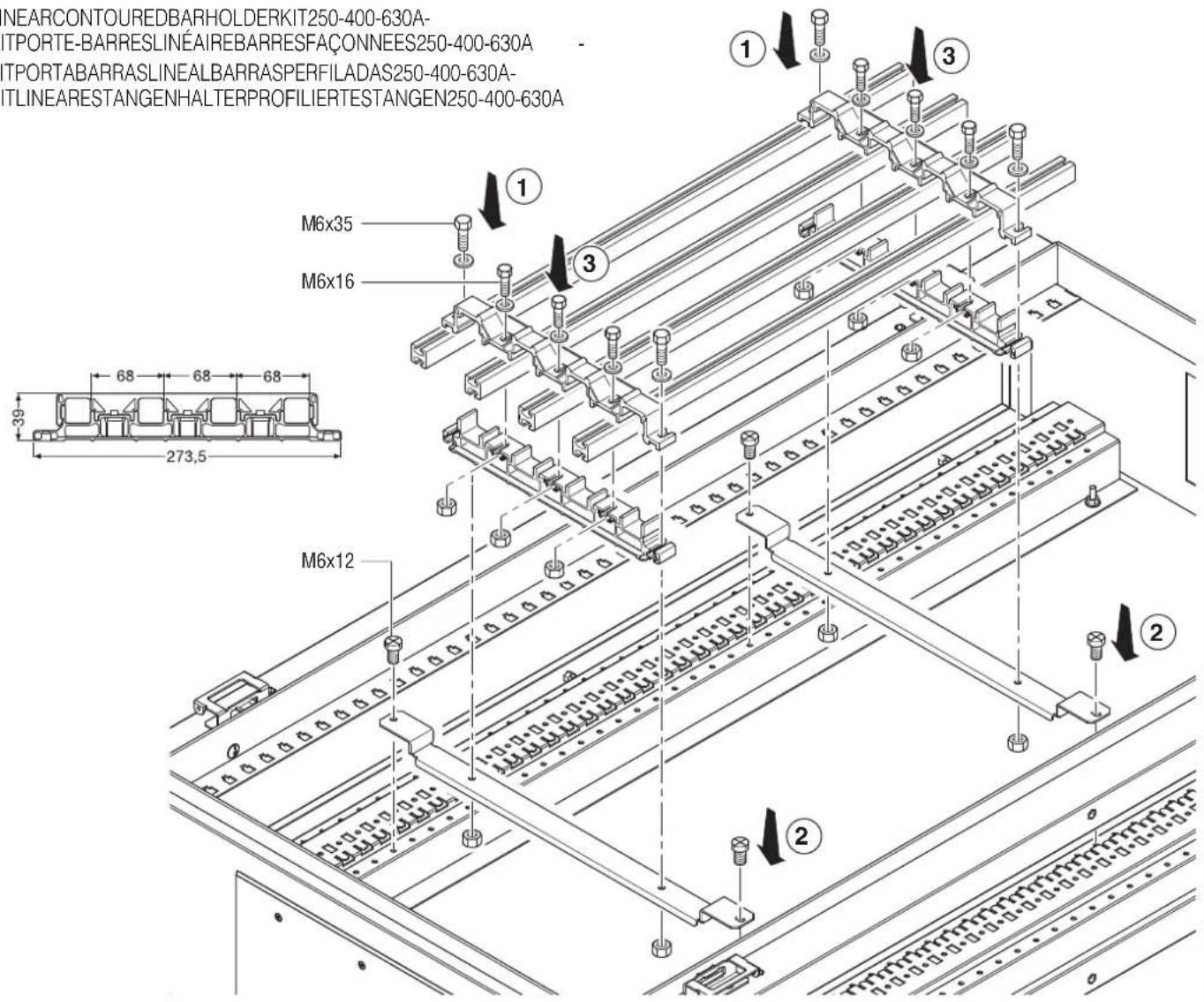

KIT PORTABARRE LINEARE BARRE SAGOMATE 250-400-630A

LINEARCONTOUREDBARHOLDERKIT250-400-630A- KITPORTE-BARRESLINÉAIREBARRESFAÇONNEES250-400-630A KITPORTABARRASLINEALBARRASPERFILADAS250-400-630A- KITLINEARESTANGENHALTERPROFILIERTESTANGEN250-400-630A

NEARCONTOUREDBARHOLDERKIT250-400-630A- ITPORTE-BARRESLINEAIREBARRESFAÇONNEES250-400-630A TPORTABARRASLINEALBARRASPERFILADAS250-400-630A- ITLINEARESTANGENHALTERPROFILIERTESTANGEN250-400-630A

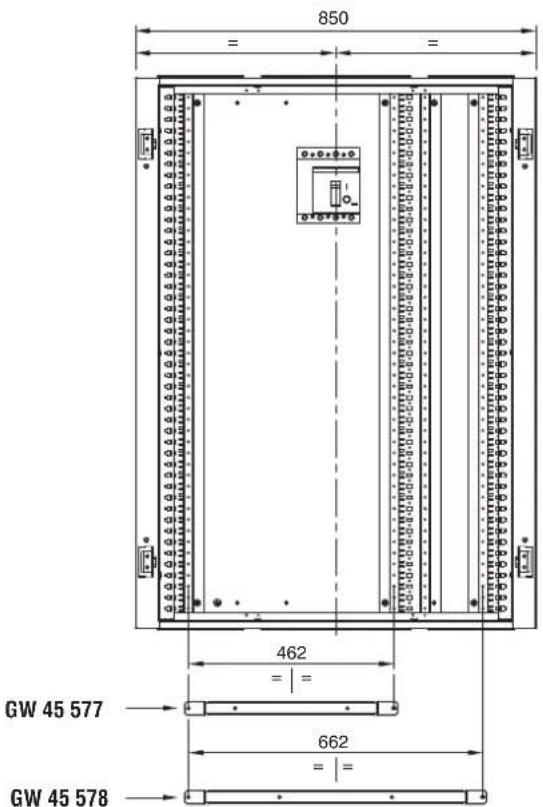

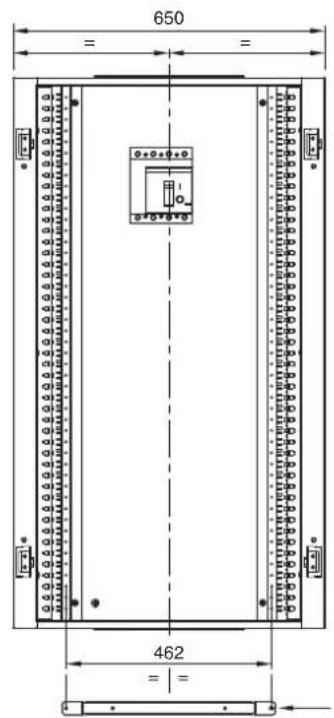

650 462

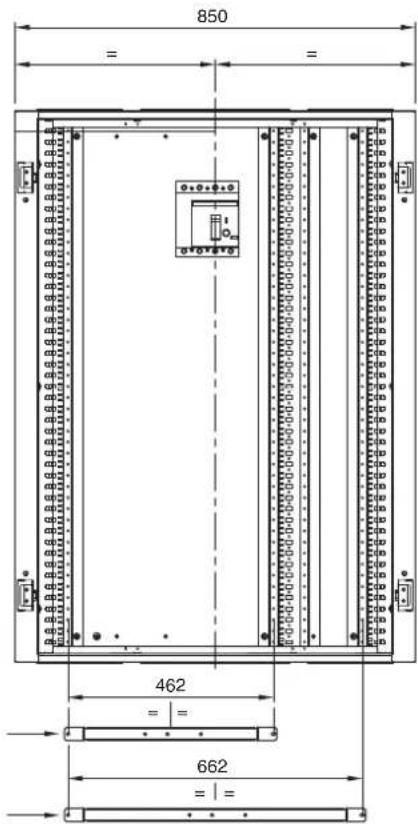

850 462 GW 45 577 662 GW 45 578

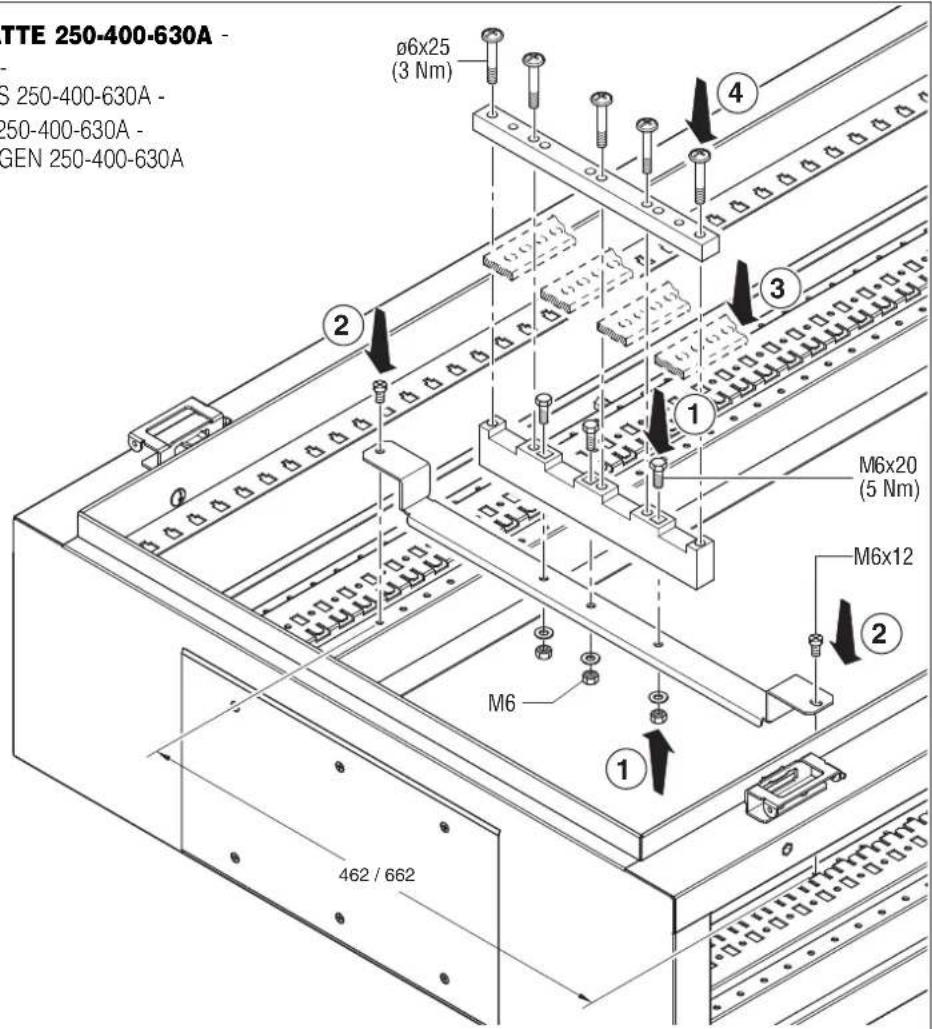

KIT PORTABARRE LINEARE BARRE PIATTE 250-400-630A

LINEAR FLAT BAR HOLDER KIT 250-400-630A - KIT PORTE-BARRES LINÉAIRE BARRES PLATES 250-400-630A - KIT PORTABARRAS LINEAL BARRAS PLANAS 250-400-630A - KIT LINEARE STANGENHALTER FLACHE STANGEN 250-400-630A

242 60 60 60 51 29 30 5÷10

TTE 250-400-630A - S 250-400-630A - 50-400-630A - GEN 250-400-630A ø6x25 (3 Nm) ① M6x20 (5 Nm) M6x12 ② M6 ① 462 / 662

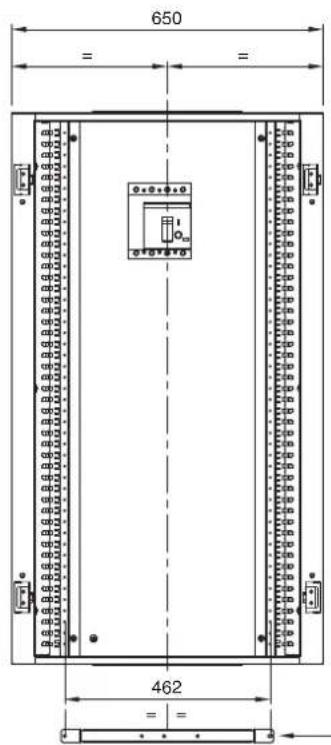

650 462

GW 45 573

GW 45 574

850 462 662
