Type de produit	Séparateur électrique pour armoires de distribution
Marque	Gewiss
Modèle	GW45457
Orientation	Horizontal (modèles GW 45 453, GW 45 454) et vertical (modèles GW 45 474 à GW 45 479, GW 45 457 à GW 45 459)
Matériau	Acier traité
Hauteur disponible (séparateurs horizontaux)	GW 45 453 : 1000 mm, GW 45 454 : 1200 mm
Hauteur disponible (séparateurs verticaux internes)	GW 45 474 : 1040 mm, GW 45 475 : 1240 mm, GW 45 477 : 1640 mm, GW 45 478 : 1840 mm, GW 45 479 : 2040 mm
Hauteur disponible (séparateurs verticaux)	GW 45 457 : 1640 mm, GW 45 458 : 1840 mm, GW 45 459 : 2040 mm
Poids	Variable selon modèle, environ 1 à 3 kg
Alimentation	Aucune (élément passif)
Fonctions principales	Séparation physique des équipements électriques, gestion des câbles, compartimentage des armoires
Accessoires fournis	Vis M5x10, M6x12, supports (staffa), chevilles
Installation	Montage sur montants de l'armoire à l'aide des supports et vis fournis
Angle de montage	90° (standard) ou inclinaison 60°-70° si nécessaire
Entretien et nettoyage	Dépoussiérage avec un chiffon sec non abrasif
Sécurité	Respecter les normes électriques en vigueur ; ne pas dépasser la charge maximale de l'armoire
Pièces détachées et réparabilité	Pas de pièces détachées spécifiques ; le séparateur est un élément unitaire non démontable
Informations générales	Conçu pour armoires électriques Gewiss ou compatibles (largeur 600 mm, profondeur 850 mm)

FOIRE AUX QUESTIONS - GW45457 Gewiss

Comment installer le séparateur horizontal GW 45 453 ?

Fixez d'abord les supports (staffa) sur les montants de l'armoire à la hauteur souhaitée. Insérez le séparateur dans les supports et verrouillez-le avec les vis M6x12 fournies. Serrez modérément.

Le séparateur vertical peut-il être utilisé dans des armoires de différentes profondeurs ?

Oui, les modèles verticaux (GW 45 474 à 479) conviennent aux armoires de profondeur 400, 650 ou 850 mm. Les vis et supports sont adaptés.

Quel outil est nécessaire pour le montage ?

Un tournevis cruciforme ou une clé Torx selon les vis. Les vis fournies sont de type M5x10 et M6x12.

Le séparateur est-il compatible avec d'autres marques d'armoires ?

Il est conçu pour les armoires Gewiss, mais peut être adapté si les montants ont une entraxe standard de 25 mm.

Puis-je installer deux séparateurs superposés ?

Oui, vous pouvez superposer plusieurs séparateurs horizontaux ou verticaux, à condition que les montants supportent la charge.

Le séparateur est-il livré avec des instructions ?

Oui, une notice de montage est incluse. Elle contient des schémas pour chaque orientation.

Quelle est la différence entre un séparateur horizontal et vertical ?

Le séparateur horizontal (GW 45 453/454) divise horizontalement l'armoire, tandis que le vertical (GW 45 474-479) sépare verticalement les compartiments de câbles.

Le GW45457 peut-il être utilisé en extérieur ?

Non, il est conçu pour une utilisation en intérieur dans des armoires électriques, à l'abri des intempéries.

Comment nettoyer le séparateur ?

Utilisez un chiffon sec ou légèrement humide (eau) pour enlever la poussière. Ne pas utiliser de solvants.

Que faire en cas de vis manquantes ?

Contactez le service client Gewiss ([e-mail]) pour commander un kit de fixation. Utilisez des vis de même diamètre (M5 ou M6) et longueur.

MODE D'EMPLOI GW45457 Gewiss

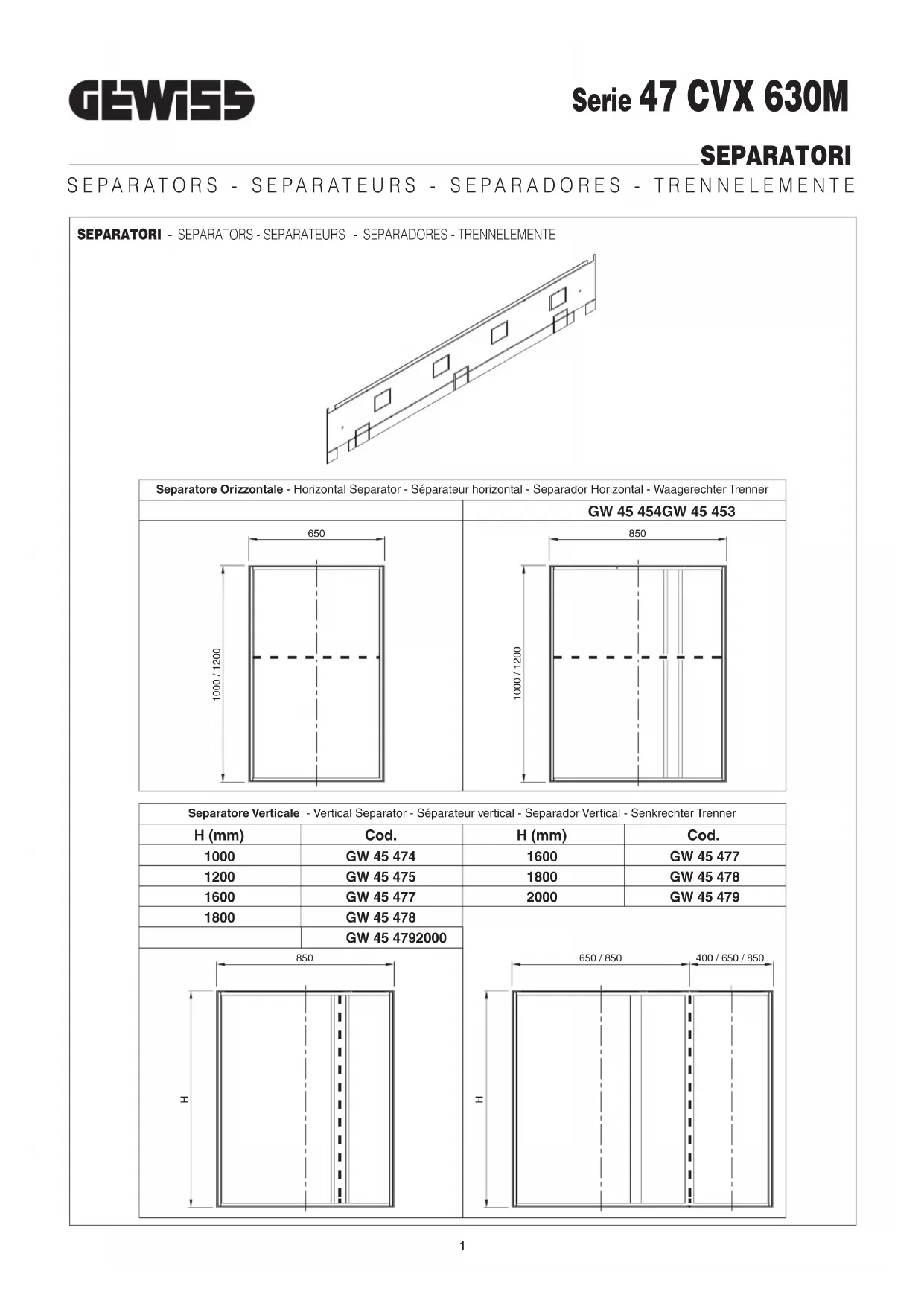

SEPARATORS - SEPARATEURS - SEPARADORES - TRENNELEMENTE

SEPARATORI - SEPARATORS - SEPARATEURS - SEPARADORES - TRENNELEMENTE

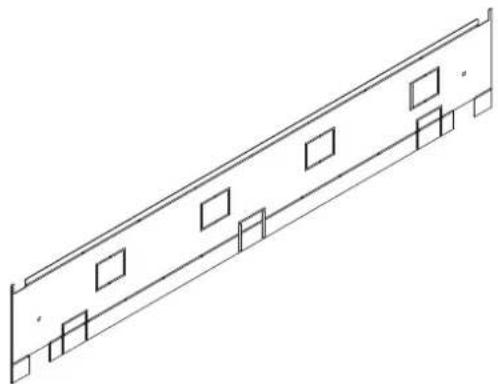

Isometric line drawing of a structural beam with multiple rectangular cutouts (no text or symbols)

Separatore Orizzontale - Horizontal Separator - Séparateur horizontal - Separador Horizontal - Waagerechter Trenner
	GW 45 454GW 45 453

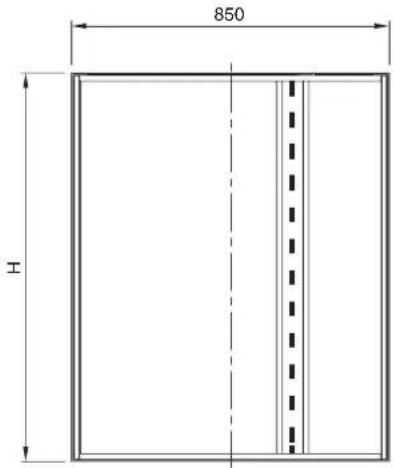

Separatore Verticale - Vertical Separator - Séparateur vertical - Separador Vertical - Senkrechter Trenner
H (mm)	Cod.	H (mm)	Cod.
1000	GW 45 474	1600	GW 45 477
1200	GW 45 475	1800	GW 45 478
1600	GW 45 477	2000	GW 45 479
1800	GW 45 478
	GW 45 4792000

GW 45 453GW 45 454
GW 45 474H=1040
GW 45 475H=1240
GW 45 477H=1640	Nr. 2
GW 45 478H=1840
GW 45 479H=2040
GW 45 457H=1640
GW 45 458H=1840
GW 45 459H=2040	Nr. 2

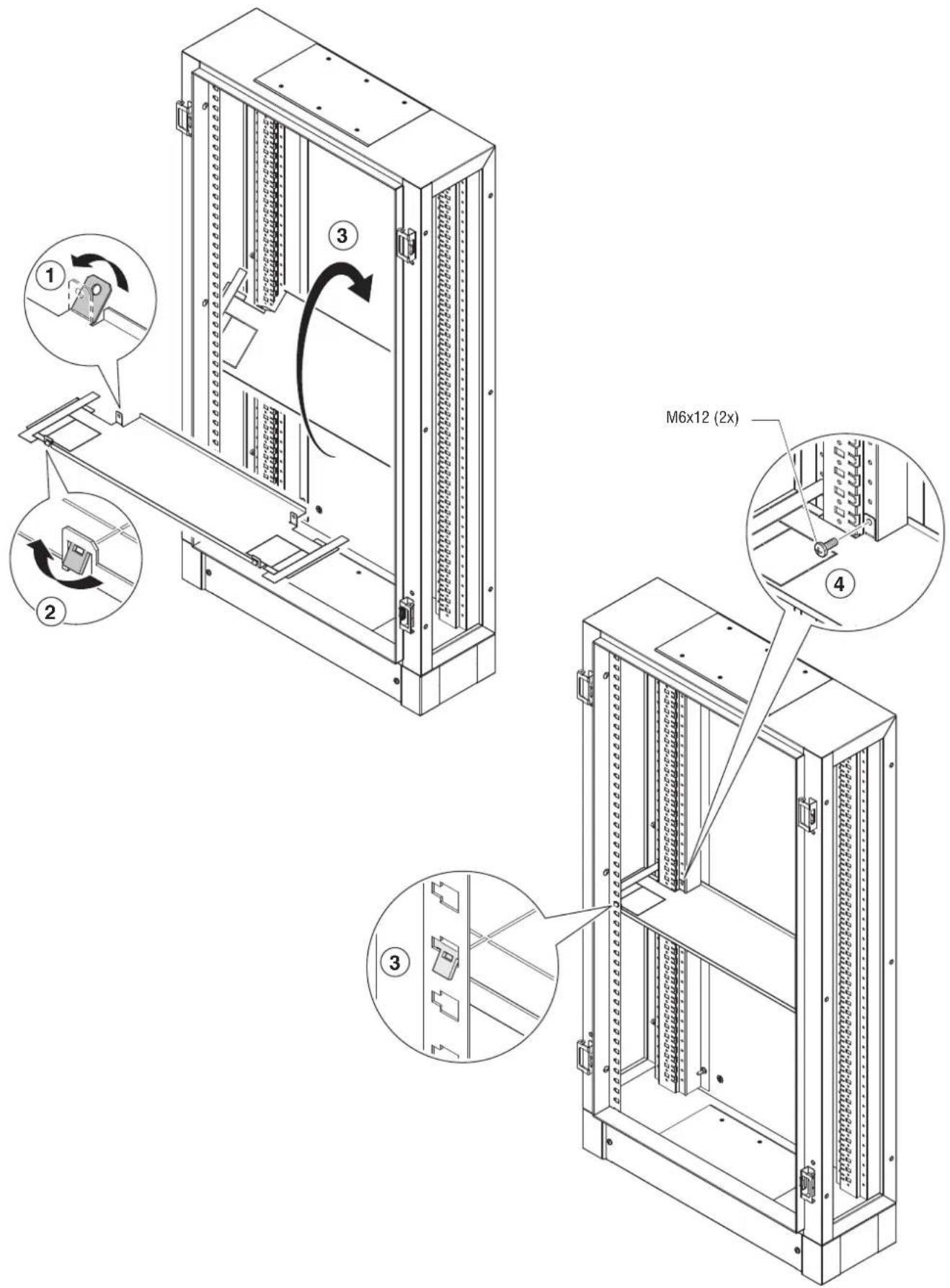

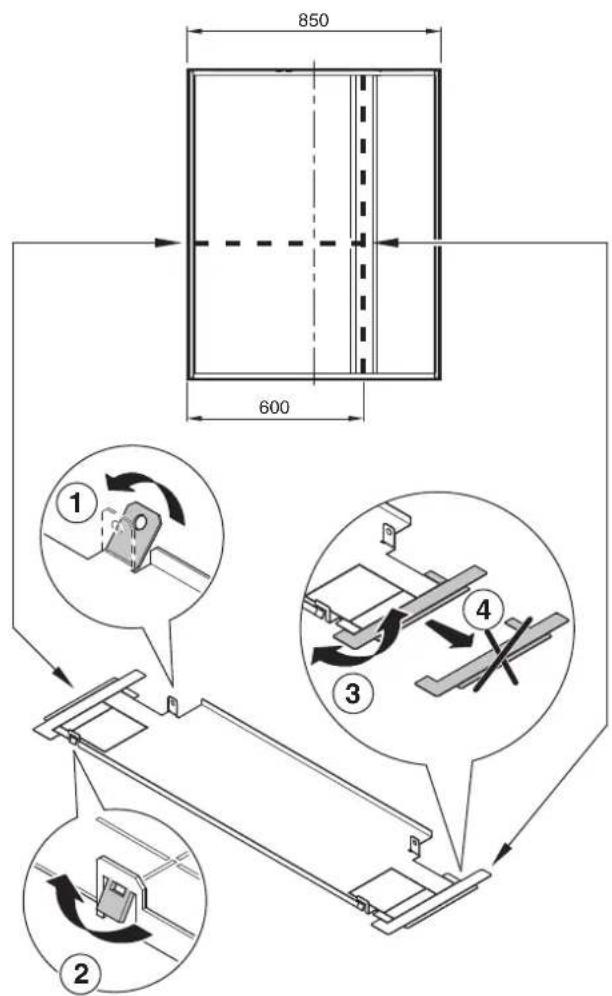

MONTAGGIO SEPARATORE ORIZZONTALE: GW 45 453 - GW 45 454

HORIZONTAL SEPARATOR ASSEMBLY: GW 45 453 - GW 45 454 - MONTAGE DU SEPARATEUR HORIZONTAL : GW 45 453 - GW 45 454 MONTAJE SEPARADOR HORIZONTAL: GW 45 453 - GW 45 454 - MONTAGE WAAGERECHTES TRENNELEMENT: GW 45 453 - GW 45 454

Technical diagram of server rack unit with labeled components and directional arrows indicating rotation or movement.

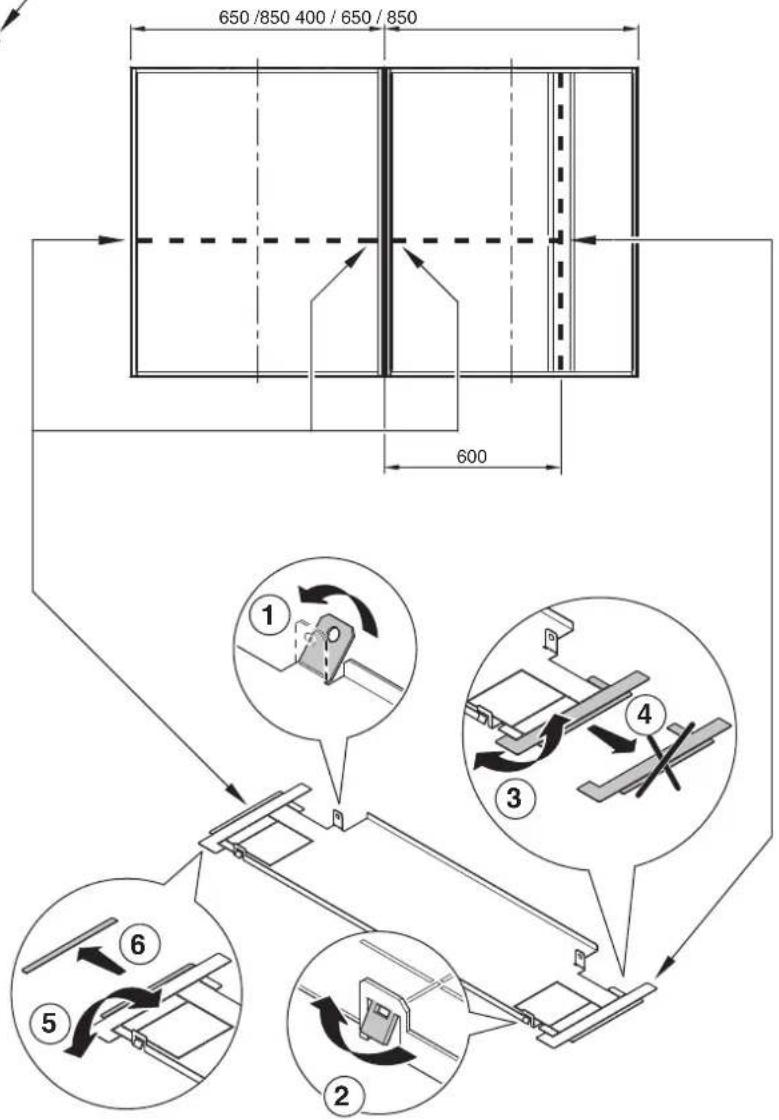

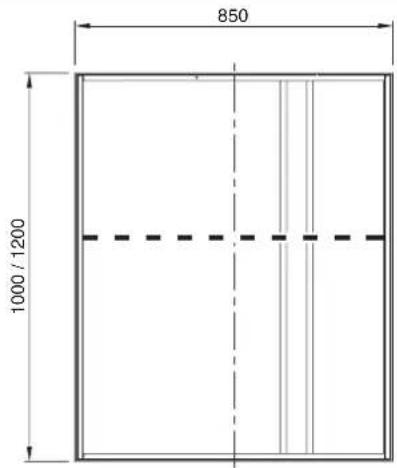

850 600 ① ② ③ ④

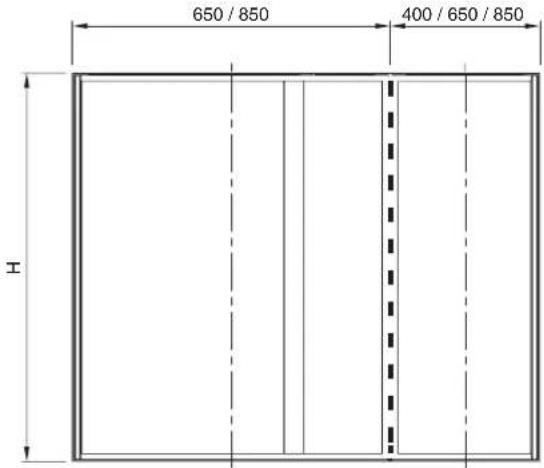

650 /850 400 / 650 / 850 600 ① ② ③ ④ ⑤ ⑥

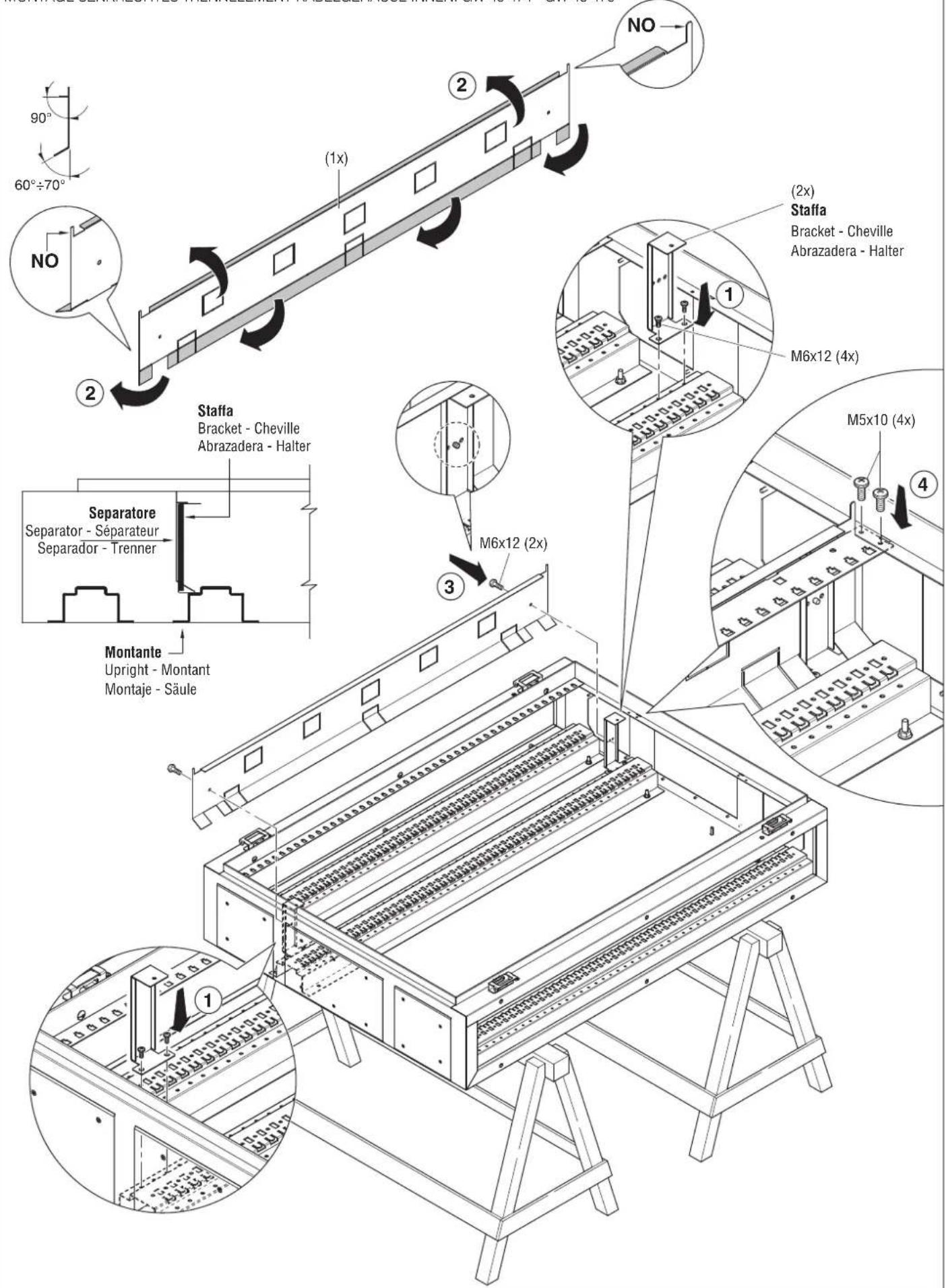

MONTAGGIO SEPARATORE VERTICALE VANO CAVI INTERNO: GW 45 474 - GW 45 475

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 474 - GW 45 475 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÂBLES INTERNE : GW 45 474 - GW 45 475 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 474 - GW 45 475 MONTAGE SENKRECHTES TRENNELEMENT KABELGEHÂUSE INNEN: GW 45 474 - GW 45 475

NO 90° 60°÷70° NO (1x) (2x) Staffa Bracket - Cheville Abrazadera - Halter 1 M6x12 (4x) 3 M6x12 (2x) Separatore Separator - Séparateur Separador - Trenner Montante Upright - Montant Montaje - Säule M5x10 (4x) 4

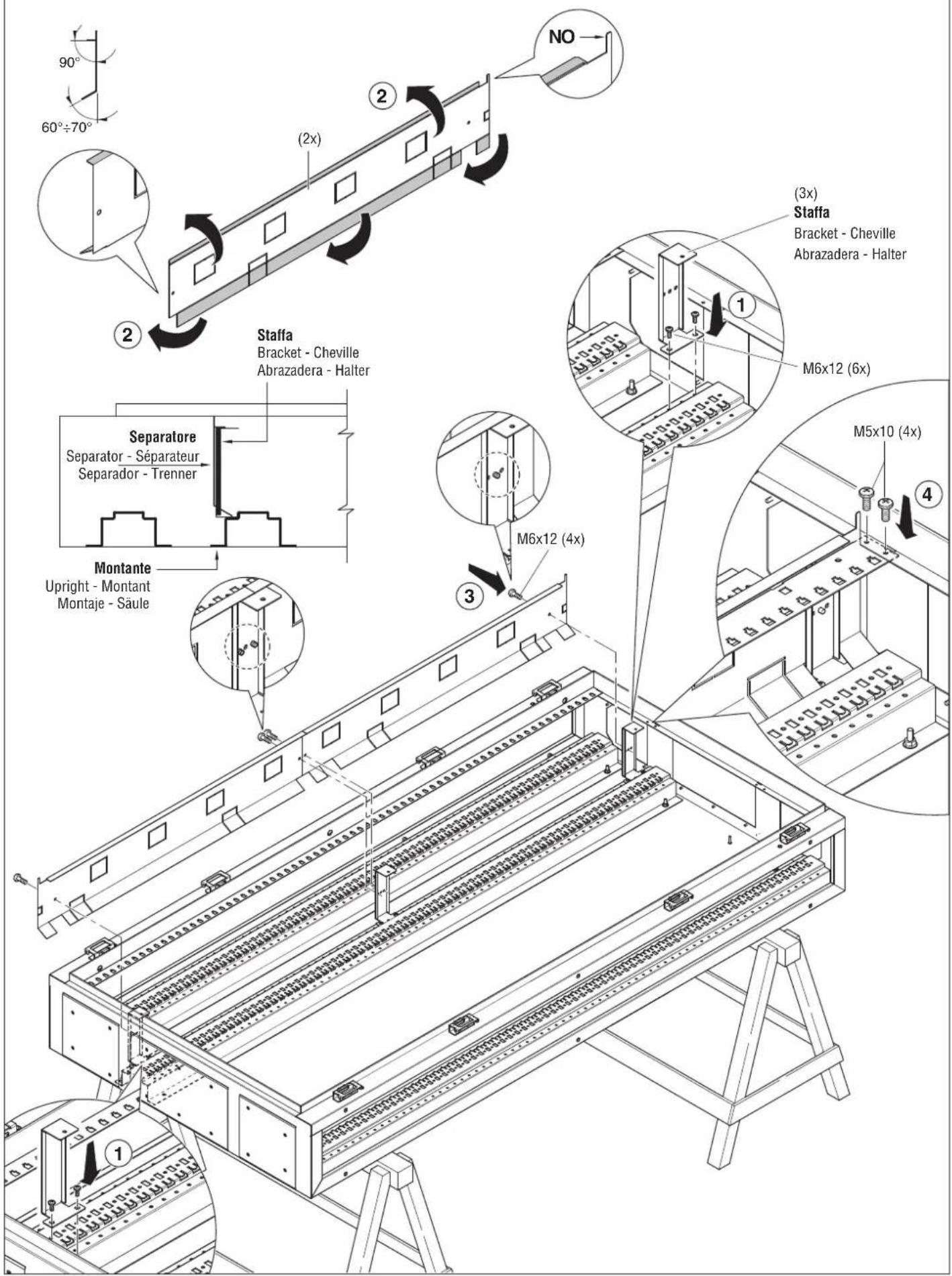

MONTAGGIO SEPARATORE VERTICALE VANO CAVI INTERNO: GW 45 477 - GW 45 478 - GW 45 479

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 477 - GW 45 478 - GW 45 479 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÂBLES INTERNE : GW 45 477 - GW 45 478 - GW 45 479 MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 477 - GW 45 478 - GW 45 479 - MONTAGE SENKRECHTES TRENNELEMENT KABELGEHÄUSE INNEN: GW 45 477 - GW 45 478 - GW 45 479

90° 60°÷70° (2x) NO ② Staffa Bracket - Cheville Abrazadera - Halter Separatore Separator - Séparateur Separador - Trenner Montante Upright - Montant Montaje - Säule ③ M6x12 (4x) M6x12 (6x) ④ M5x10 (4x) (3x) Staffa Bracket - Cheville Abrazadera - Halter

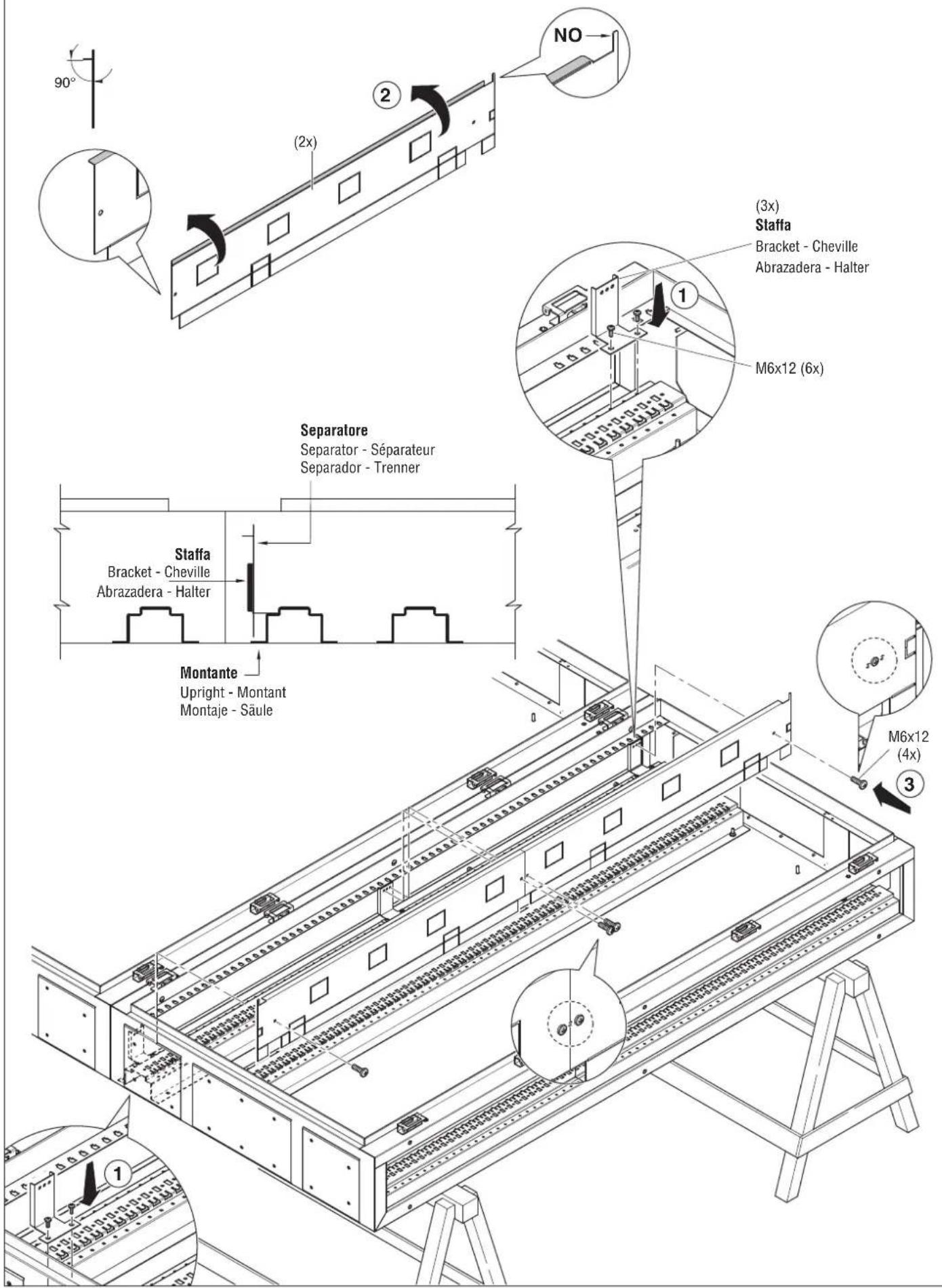

MONTAGGIO SEPARATORE VERTICALE: GW 45 457 · GW 45 458 · GW 45 459

VERTICAL SEPARATOR ASSEMBLY: GW 45 457 - GW 45 458 - GW 45 459 - MONTAGE DU SEPARATEUR VERTICAL : GW 45 457 - GW 45 458 - GW 45 459 - MONTAJE SEPARADOR VERTICAL: GW 45 457 - GW 45 458 - GW 45 459 - MONTAGE SENKRECHTES TRENNELEMENT: GW 45 457 - GW 45 458 - GW 45 459

(2x) (3x) Staffa Bracket - Cheville Abrazadera - Halter M6x12 (6x) Separatore Separator - Séparateur Separador - Trenner Staffa Bracket - Cheville Abrazadera - Halter Montante Upright - Montant Montaje - Säule M6x12 (4x) ① ② NO 90°
