GW45474 - Séparateur électrique Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Séparateur électrique vertical pour compartiment de câbles interne
Marque	Gewiss
Modèle	GW45474
Catégorie	Séparateur électrique
Utilisation	Séparation et organisation des câbles dans les armoires électriques
Hauteur	1040 mm
Largeur compatible	Armoires de largeur 400, 650 ou 850 mm
Profondeur compatible	Standard pour armoires électriques
Matériau	Tôle d'acier traitée anti-corrosion
Couleur	Gris RAL 7035
Alimentation	Aucune (produit passif)
Fonctions principales	Montage vertical dans le compartiment interne des armoires électriques ; séparation et guidage des câbles
Installation	Fixation par clipsage ou vis sur profilé standard (non fournies)
Normes	Conforme aux normes CEI et EN applicables
Température de fonctionnement	-5 °C à +60 °C
Entretien	Nettoyage avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Doit être mis à la terre via l'armoire électrique
Pièces détachées	Aucune pièce détachable ; ensemble monobloc
Réparabilité	Non réparable ; remplacer l'ensemble en cas de dommage
Garantie	2 ans
Fabricant	Gewiss S.p.A., Italie

FOIRE AUX QUESTIONS - GW45474 Gewiss

Ce séparateur électrique GW45474 est-il compatible avec toutes les marques d'armoires électriques ?

Oui, le GW45474 est conçu pour être monté sur des profilés standards (type châssis) couramment utilisés dans les armoires électriques de différentes marques. Vérifiez toutefois les dimensions de votre armoire.

Comment installer le séparateur vertical GW45474 ?

L'installation se fait par clipsage ou vissage sur les profilés de l'armoire. Positionnez le séparateur à la hauteur souhaitée et fixez-le à l'aide de vis (non fournies) ou en enclenchant les clips si présents. Suivez le schéma de la notice.

Peut-on couper ou modifier le séparateur pour l'adapter à une hauteur différente ?

Non, il est déconseillé de couper le séparateur car cela pourrait compromettre sa rigidité et sa sécurité. Choisissez plutôt le modèle adapté à votre hauteur (GW45474 pour 1040 mm).

Quel est le matériau du GW45474 et résiste-t-il à la corrosion ?

Le séparateur est en tôle d'acier traitée anti-corrosion, généralement avec une finition par peinture époxy ou galvanisation. Il convient aux environnements intérieurs secs.

Quelle est la hauteur exacte du modèle GW45474 ?

La hauteur est de 1040 mm (mesure hors tout). Vérifiez que votre armoire dispose d'un espace libre suffisant.

Quelle est la différence entre un séparateur horizontal et vertical ?

Le séparateur horizontal (GW45453/45454) se monte en largeur pour séparer les rangées de câbles, tandis que le vertical (GW45474) se monte en hauteur pour compartimenter les câbles dans le sens vertical. Choisissez selon votre besoin d'organisation.

Le séparateur est-il livré avec des vis de montage ?

En général, non. Les vis de fixation ne sont pas fournies. Utilisez des vis adaptées aux profilés de votre armoire (par ex. vis autoforeuses).

Peut-on utiliser ce séparateur dans un environnement humide ou extérieur ?

Ce produit est conçu pour une utilisation en intérieur dans des armoires électriques. Pour un environnement humide, il faut vérifier l'indice de protection de l'armoire et éventuellement choisir un modèle en acier inoxydable (non disponible ici).

Comment nettoyer le séparateur sans l'endommager ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques ou abrasifs qui pourraient endommager le revêtement anti-corrosion.

Où puis-je télécharger la notice d'utilisation complète pour le GW45474 ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou directement sur le site du fabricant Gewiss. Recherchez le modèle GW45474 dans la section documentation.

MODE D'EMPLOI GW45474 Gewiss

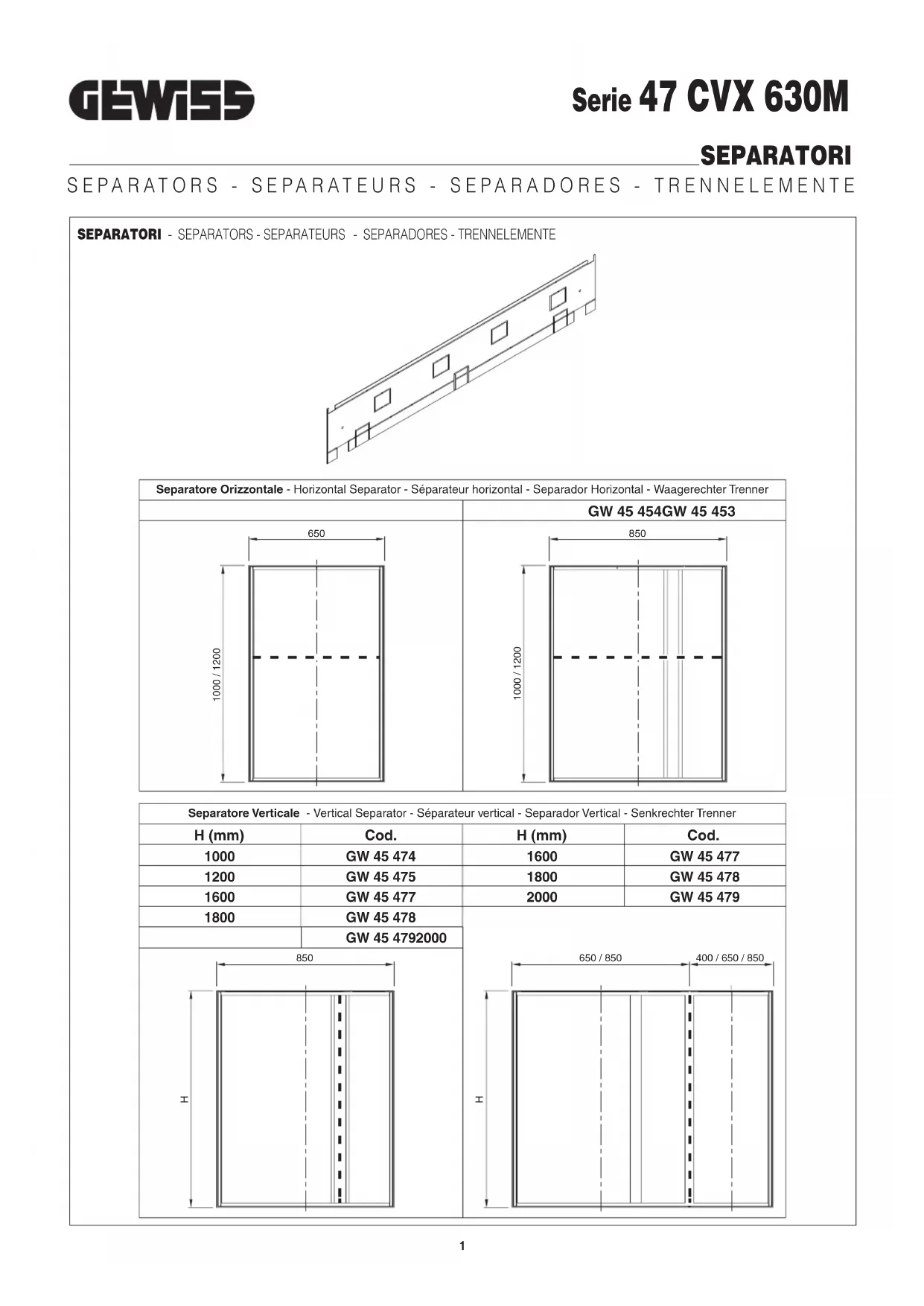

SEPARATORS - SEPARAEURS - SEPARADOS - TRENNELEMENTE

SEPARATORI - SEPARATORS - SEPARATEURS - SEPARADORES - TRENNELEMENTE

Separatore Orizzontale - Horizontal Separator - Séparateur horizontal - Separator Horizontal - Waagerechter Trenner
	GW 45 454GW 45 453
650	850
1000/1200	1000/1200

Separatore Verticale - Vertical Separator - Séparateur vertical - Separador Vertical - Senkrechter Trenner
H (mm)	Cod.	H (mm)	Cod.
1000	GW 45 474	1600	GW 45 477
1200	GW 45 475	1800	GW 45 478
1600	GW 45 477	2000	GW 45 479
1800	GW 45 478
	GW 45 4792000
850		650 / 850	400 / 650 / 850

GW 45 453 GW 45 454
GW 45 474 H=1040
GW 45 475 H=1240
GW 45 477 H=1640
GW 45 478 H=1840
GW 45 479 H=2040
GW 45 457 H=1640
GW 45 458 H=1840
GW 45 459 H=2040

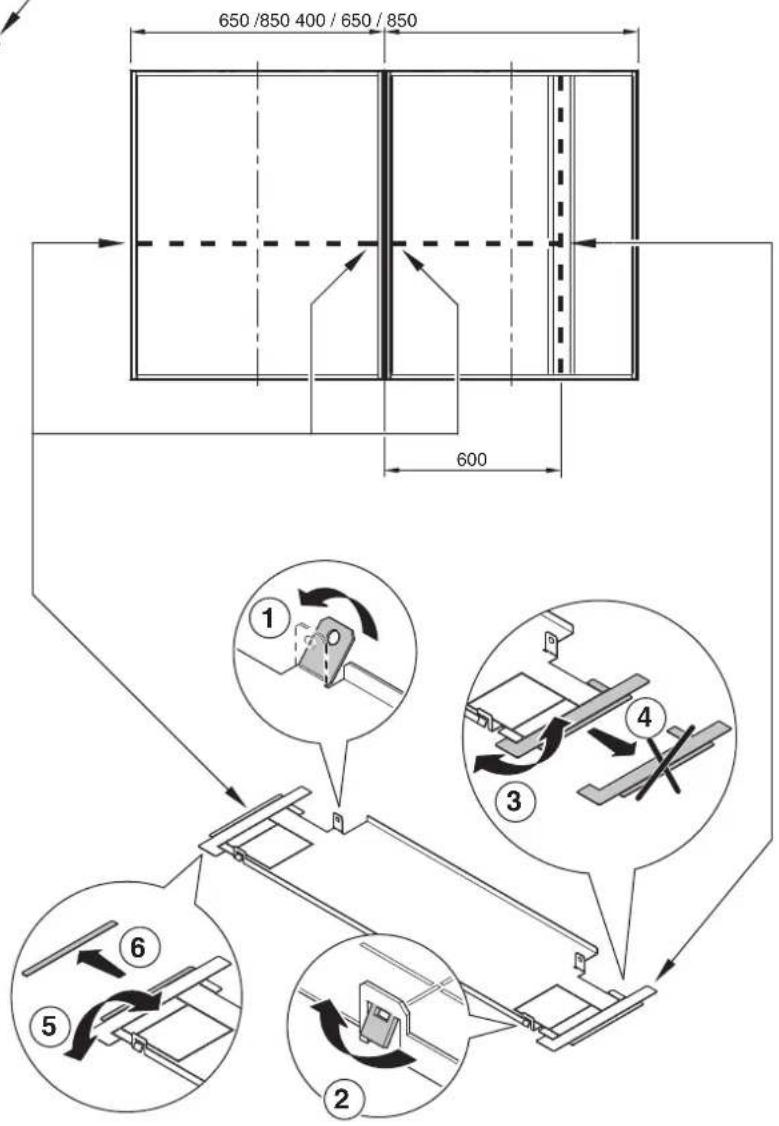

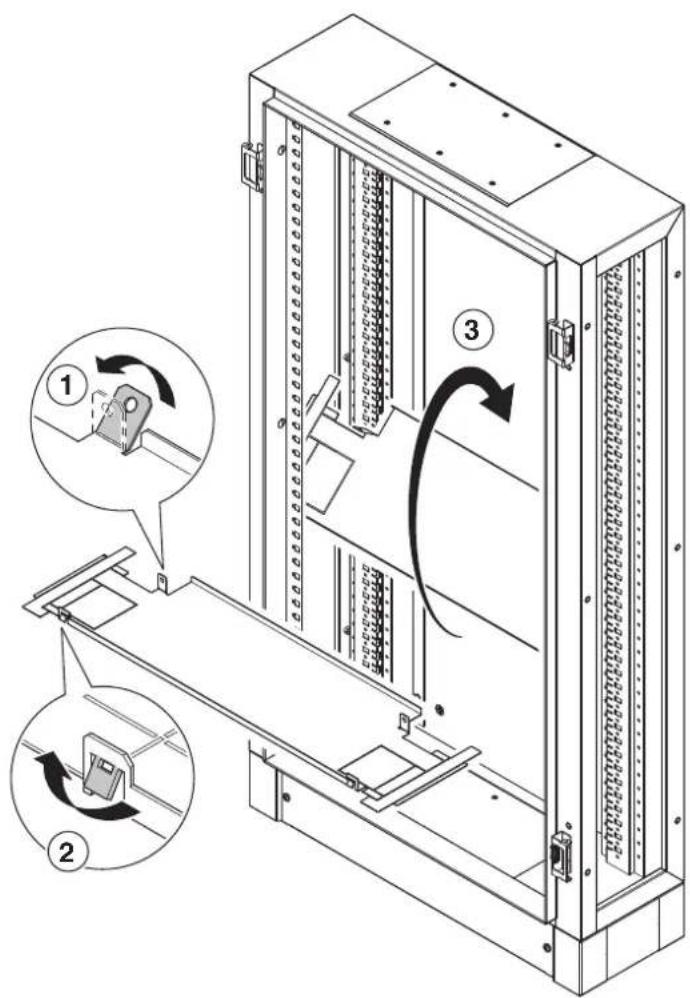

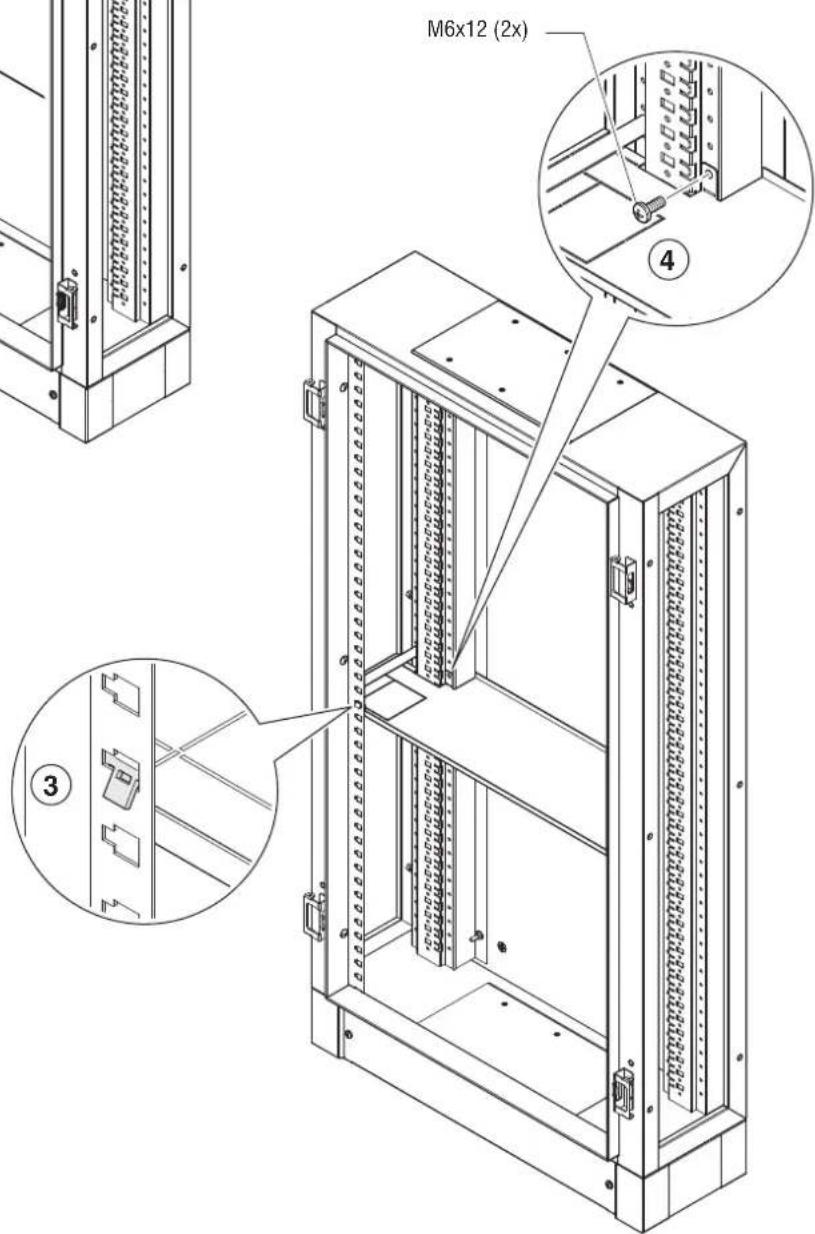

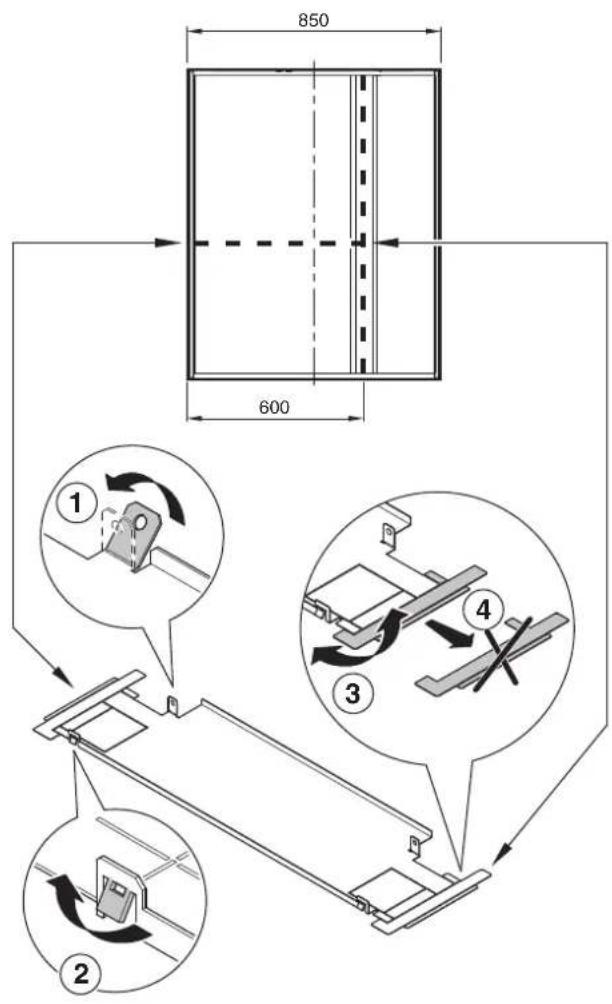

MONTAGGIO SEPARATORE ORIZZONTALE: GW 45 453 - GW 45 454

HORIZONTAL SEPARATOR ASSEMBLY: GW 45 453 - GW 45 454 - MONTAGE DU SEPARATEUR HORIZONTAL : GW 45 453 - GW 45 454

MONTAJE SEPARADOR HORIZONTAL: GW 45 453 - GW 45 454 - MONTAGE WAAGERECHTES TRENNELEMENT: GW 45 453 - GW 45 454

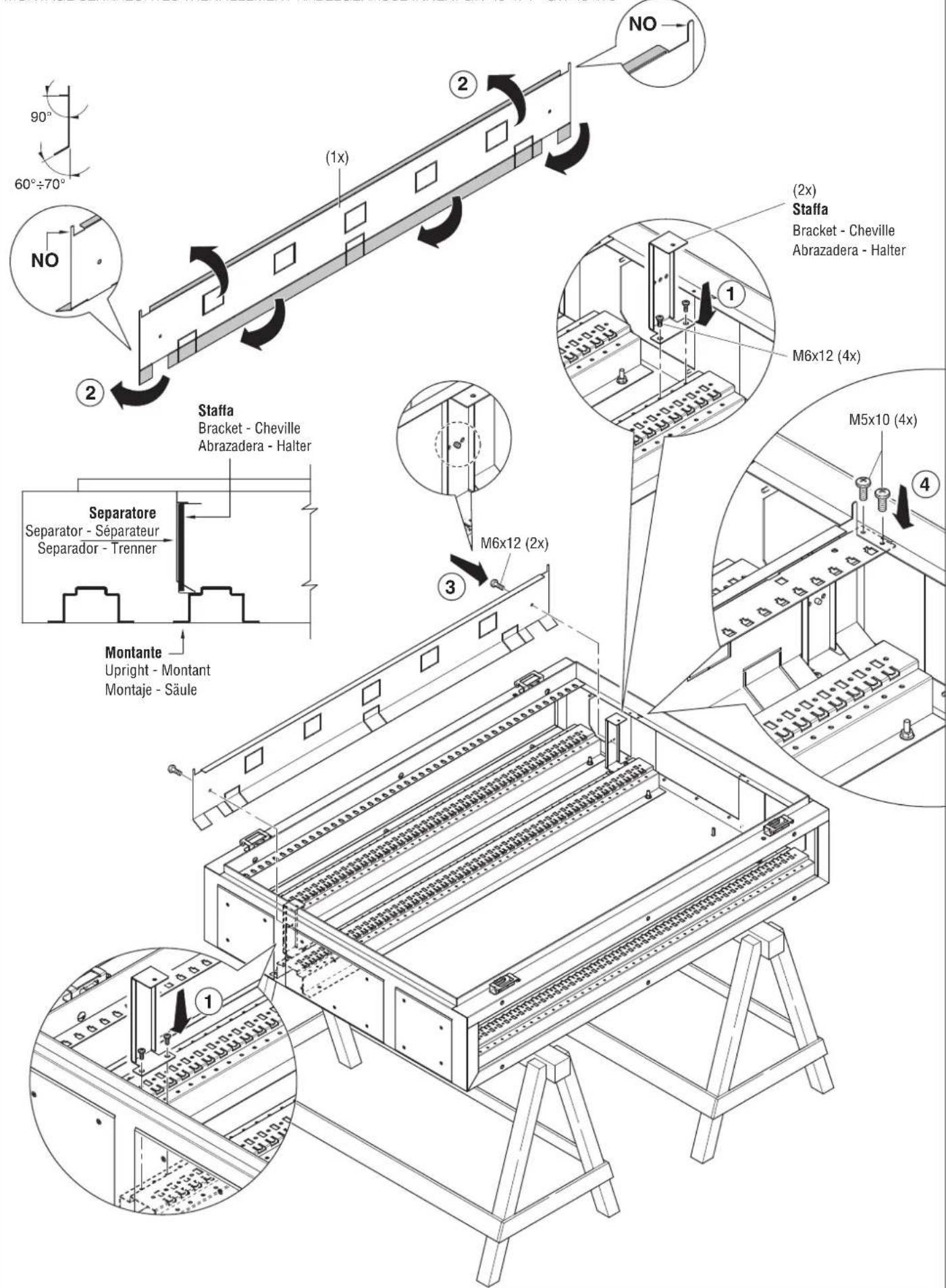

MONTAGGIO SEPARATORE VERTICAL VANO CAVI INTERNO: GW 45 474 - GW 45 475

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 474 - GW 45 475 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÁBLES INTERNE : GW 45 474 - GW 45 475 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 474 - GW 45 475 MONTAGE SENKRECHTES TRENNELEMENT KABELGEHAUSE INNEN: GW 45 474 - GW 45 475

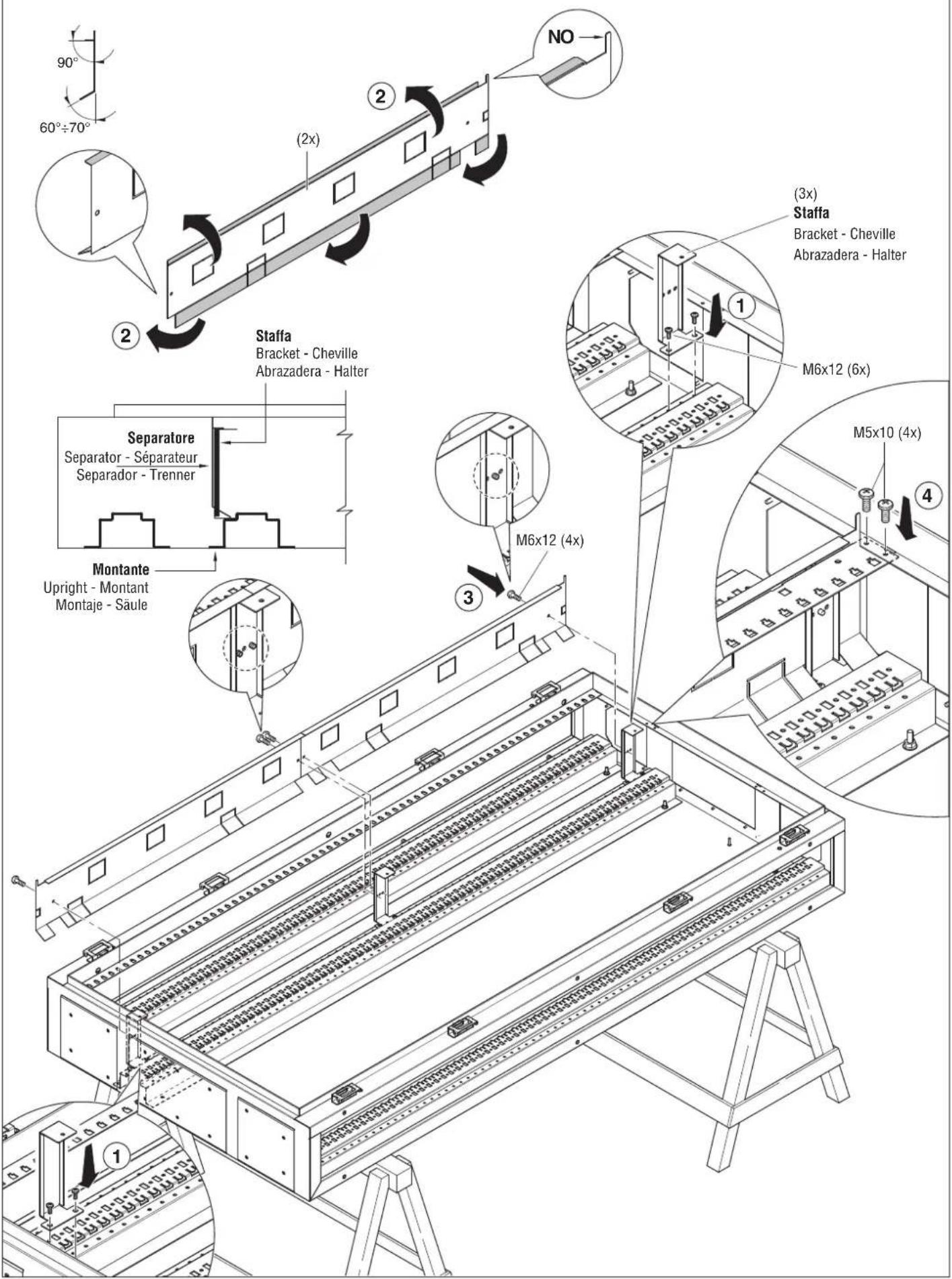

MONTAGGIO SEPARATORE VERTICAL VANO CAVI INTERNO: GW 45 477 - GW 45 478 - GW 45 479

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 477 - GW 45 478 - GW 45 479 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÁBLES INTERNE : GW 45 477 - GW 45 478 - GW 45 479 MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 477 - GW 45 478 - GW 45 479 - MONTAGE SENKRECHTES TRENNELEMENT KABELGEHAUSE INNEN: GW 45 477 - GW 45 478 - GW 45 479

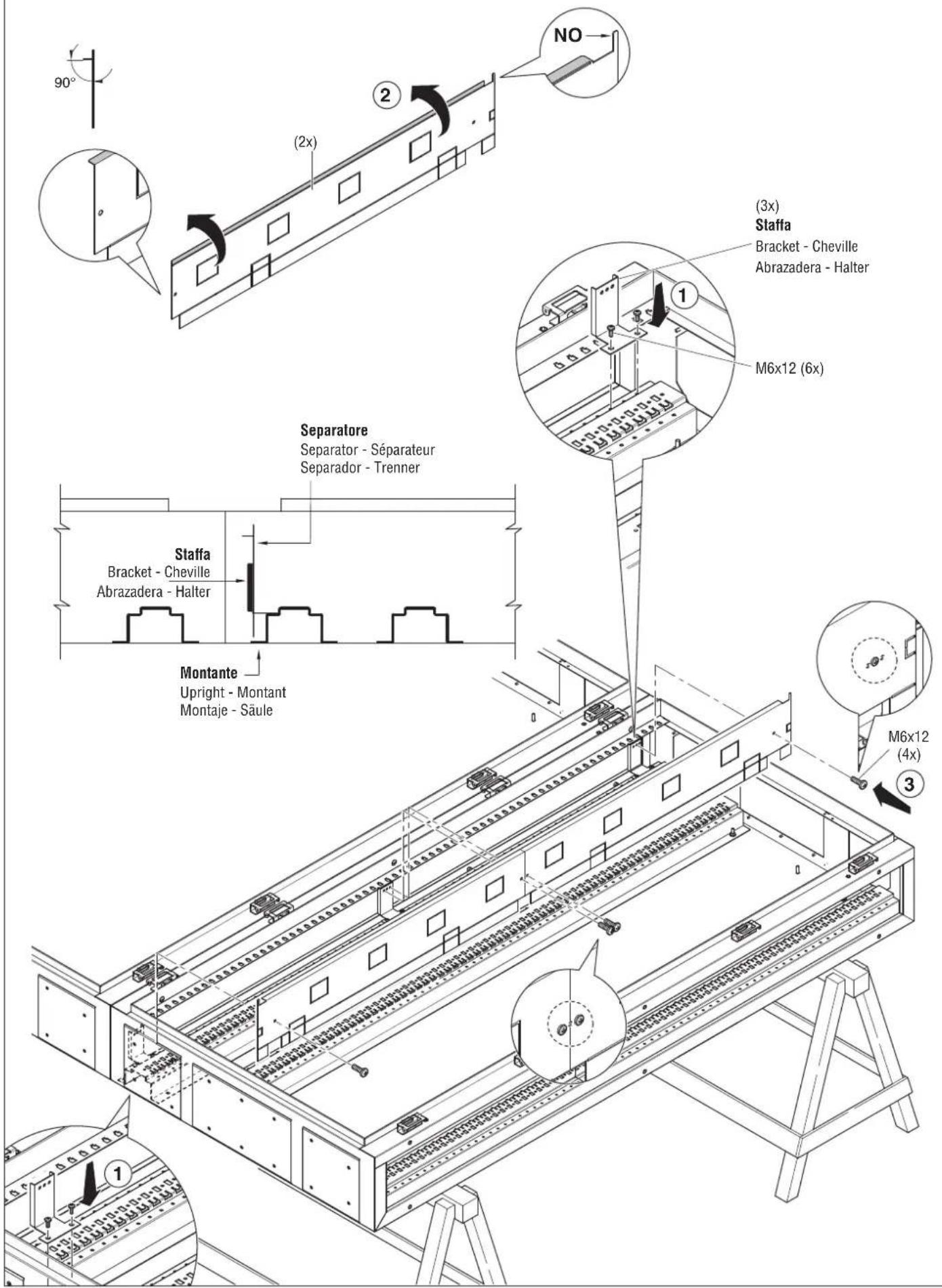

MONTAGGIO SEPARATORE VERTICALE: GW 45 457 - GW 45 458 - GW 45 459

VERTICAL SEPARATOR ASSEMBLY: GW 45 457 - GW 45 458 - GW 45 459 - MONTAGE DU SEPARATEUR VERTICAL : GW 45 457 - GW 45 458 - GW 45 459 - MONTAGE SENKRECHTES TRENNELEMENT: GW 45 457 - GW 45 458 - GW 45 459
