GW14583 - Commutateur horaire numérique Gewiss - Notice d'utilisation et mode d'emploi gratuit

Marque	Gewiss
Modèle	GW14583
Catégorie	Commutateur horaire numérique
Type	Minuterie électronique
Alimentation	230 V AC (estimation)
Fréquence	50/60 Hz (estimation)
Fonctions principales	Temporisation réglable, activation par poussoirs locaux et à distance, fonction nettoyage escaliers
Réglage de la temporisation	Via sélecteur latéral
Signalisation de fin de temporisation	Clignotement de la charge 5 secondes avant la fin
Nombre max de poussoirs à distance	15
Compatibilité lampe	Lampes à incandescence uniquement
Fonction nettoyage escaliers	Oui, activation par appui long de 5 secondes sur le poussoir local
Durée de la fonction nettoyage escaliers	30 minutes
LED de localisation	Oui
Alimentation des unités de signalisation	Oui, pour poussoirs à distance
Type de montage	Encastré (série Chorus, estimation)
Indice de protection	IP20 (estimation)
Température de fonctionnement	-5°C à +40°C (estimation)
Humidité relative	5% à 95% sans condensation (estimation)
Normes applicables	CEI 60364, HD 60364
Entretien	Nettoyer avec un chiffon sec
Sécurité	Installation dans environnement sec, respect des normes électriques

FOIRE AUX QUESTIONS - GW14583 Gewiss

Comment régler la durée de temporisation ?

La durée se règle à l'aide du sélecteur latéral situé sur le côté du produit. Tournez-le pour choisir la durée souhaitée.

Comment activer la fonction nettoyage escaliers ?

Maintenez enfoncé le poussoir local pendant 5 secondes. La charge restera activée pendant 30 minutes, puis le dispositif revient en mode normal.

Quels types de lampes sont compatibles avec ce commutateur ?

Ce commutateur est adapté uniquement pour les lampes à incandescence.

Combien de poussoirs à distance puis-je connecter ?

Vous pouvez connecter jusqu'à 15 poussoirs à distance. Le dispositif alimente leurs unités de signalisation.

Que signifie le clignotement de la charge avant l'extinction ?

Le clignotement (brève chute de luminosité) se produit 5 secondes avant la fin de la temporisation pour vous avertir que l'activation va se terminer.

Comment installer le commutateur horaire ?

L'installation doit être réalisée par un électricien qualifié, en respectant les normes nationales et internationales (CEI 60364, HD 60364). Installez-le dans un environnement sec et sans poussière.

Puis-je utiliser ce commutateur avec des lampes LED ou halogènes ?

Non, ce modèle est conçu uniquement pour les lampes à incandescence. L'utilisation d'autres types de lampes pourrait endommager l'appareil.

Que faire si la LED de localisation ne s'allume pas ?

Vérifiez l'alimentation électrique et les connexions. Si le problème persiste, contactez le service après-vente Gewiss.

La temporisation peut-elle être modifiée après installation ?

Oui, le sélecteur latéral permet de régler la durée à tout moment, même après installation.

Où trouver le schéma de raccordement détaillé ?

Le schéma de raccordement est fourni dans la notice d'utilisation téléchargeable sur le site de Gewiss ou sur notice-facile.com.

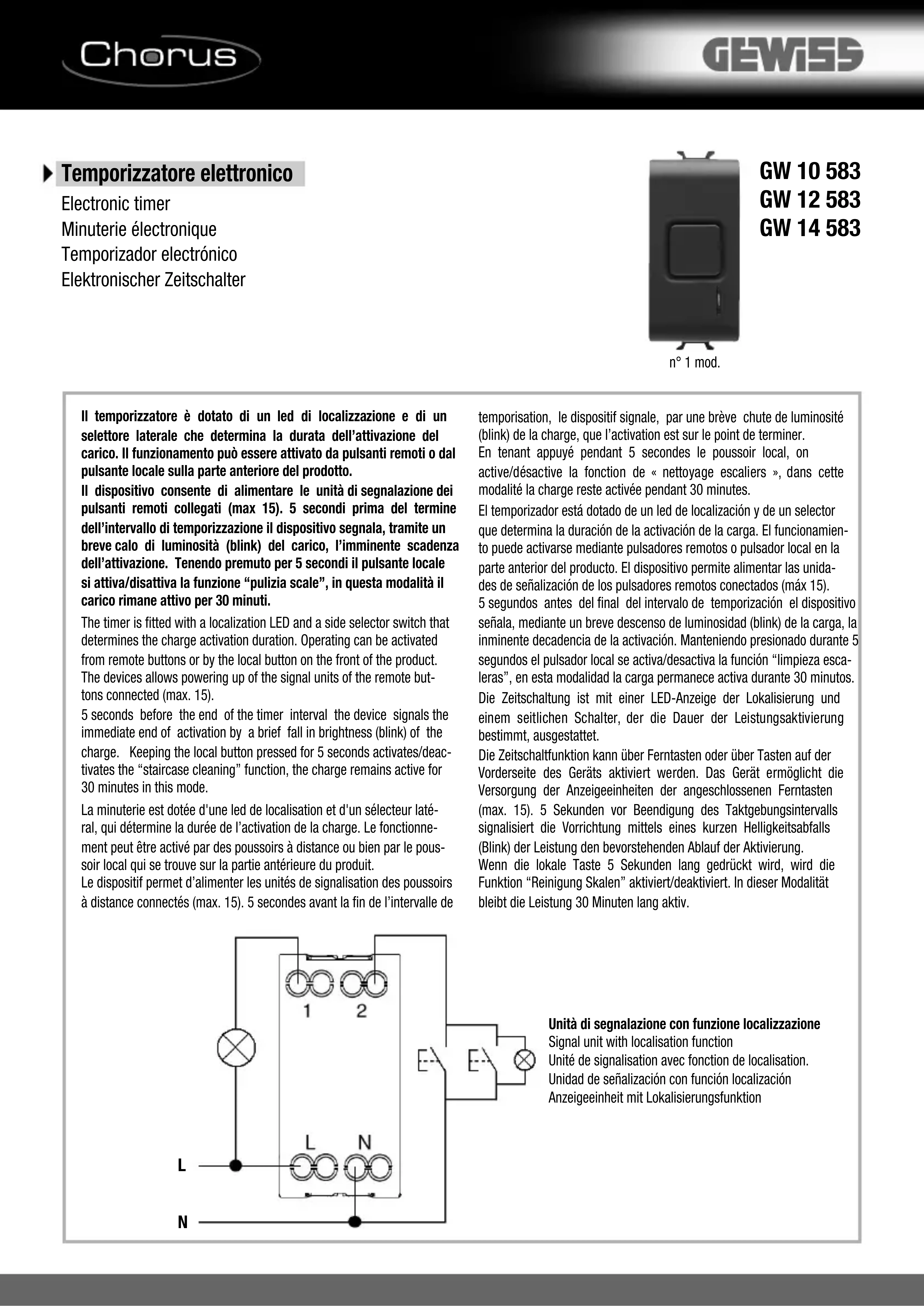

MODE D'EMPLOI GW14583 Gewiss

Minuterie électronique

La minuterie est dotée d'une led de localisation et d'un sélecteur latéral, qui détermine la durée de l'activation de la charge. Le fonctionnement peut être activé par des poussoirs à distance ou bien par le poussoir local qui se trouve sur la partie antérieure du produit.

Le dispositif permet d'alimenter les unités de signalisation des poussoirs à distance connectés (max. 15). 5 secondes avant la fin de l'intervalle de temporisation, le dispositif signale, par une brève chute de luminosité (blink) de la charge, que l'activation est sur le point de terminer.

En tenant appuyé pendant 5 secondes le poussoir local, on active/désactive la fonction de « nettoyage escaliers », dans cette modalité la charge reste activée pendant 30 minutes.

Unité de signalisation avec fonction de localisation.

Adapté seulement pour les lampes à incandescence.

Attention ! La sécurité de cet appareil n'est garantie que si toutes les instructions données ici sont suivies scrupuleusement. Il convient de les lire attentivement et de les conserver en lieu sûr. Les produits de la série Chorus peuvent être installés dans un environnement exempt de poussière et où aucune protection spéciale contre la pénétration d'eau n'est nécessaire.

Ils doivent être installés en conformité avec les exigences relatives aux appareils à usages domestiques et analogues prévues par les normes et règles nationales applicables aux installations électriques à basse tension en vigueur dans le pays où les produits sont installés, ou, en leur absence, en respectant la norme internationale relative aux installations électriques à basse tension CEI 60364, ou le document d'harmonisation européen HD 60364.

Le réseau de vente de Gewiss est prêt à fournir des explications complètes et des données techniques sur demande.
