MODE D'EMPLOI WVQ126 PANASONIC

Ce support de montage au plafond est exclusivement conçu pour installer la camera au plafond. Consulter le catalogue ou le guide d'installation de la camera pour les caméras prises en charge. Ce support peut être utilisé sur une surface représentant une faible résistance à la traction telle des plaques en plâtre d'un double-plafond. Ce support est de type encastré afin de réduire la partie exposée du boîtier de camera.

Consulter le distributeur pour l'installation.

L'installation exige des compétences techniques et de l'expérience. Faute de quoi des risques d'incendie, d'électrocution, de dommage physique ou corporel peuvent apparaître. Veiller à consulter le distributeur.

Éviter d'installer ce support dans des emplacements exposés à la corrosion par le sel ou dans lesquels des gaz corrosifs sont émis.

Sinon les pièces de montage peuvent se détériorer et un accident tel que la chute de laamera peut se produire.

Utiliser seulement la lampe indiquée.

Faute de quoi une caméra inappropriée peut chuter et provoquer des blessures ou un accident. Consulter le catalogue ou le guide d'installation de la caméra pour les caméras prises en charge.

Les vis et les mécanismes de fixation doivent être solidement serrés.

Faute de quoi une chute de l'appareil peut se produire et causer des blessures.

Les mesures de prévention contre la chute de l'appareil doivent être suivies.

Faute de quoi il existe un risque de blessure. Veiller à installer le fil de sécurité.

Choisir un emplacement d'installation pouvant supporter le poids total.

Si l'emplacement choisi est trop fragile pour supporter le poids total, le support risque de chuter et de causer des blessures. Le travail d'installation devra commencer après un renforcement suffisant.

Des inspections périodiques doivent être conduites.

De la rouille sur les pièces en métal ou sur les vis peut provoquer la chute du support et causer des blessures. Consulter le distributeur à propos des inspections.

Garder les mains à l'écart des arêtes métalliques des pièces.

Faute de quoi il existe un risque de blessure.

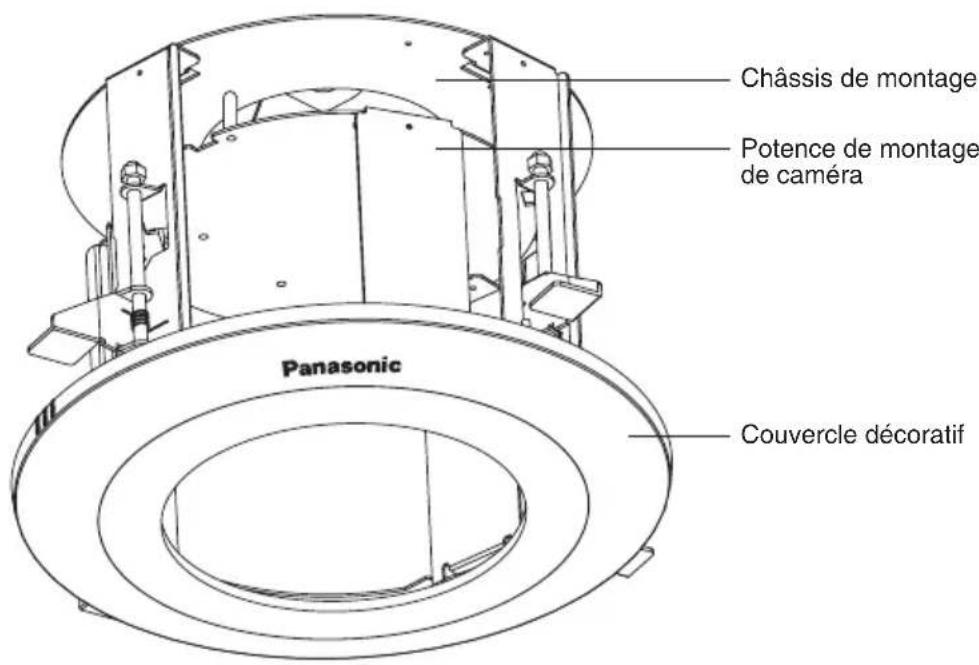

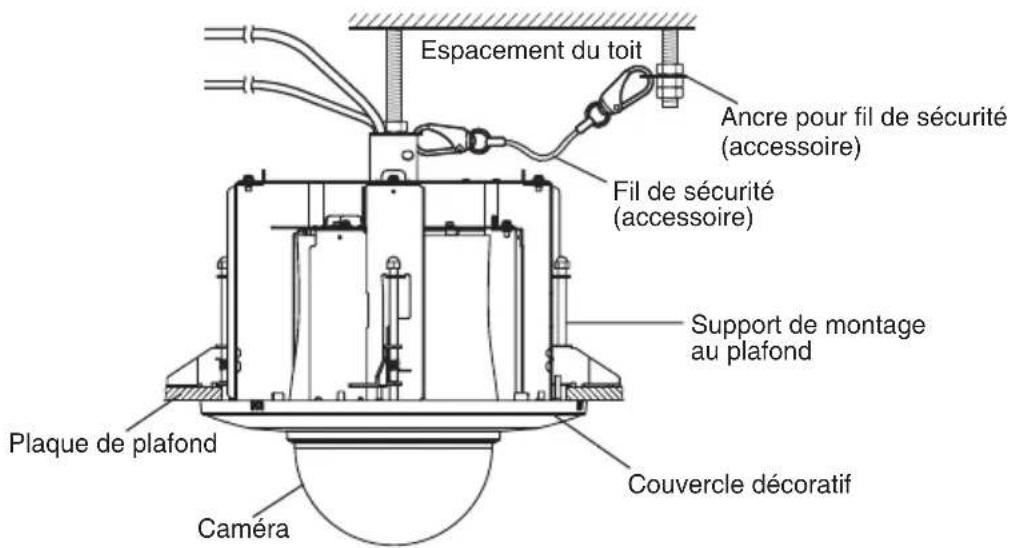

Consulter le distributeur à propos de la zone d'installation afin de désigner un emplacement solide. S'assurer que l'emplacement d'installation est suffisamment solide pour supporter le poids total du dispositif de laamera (environ 2,8 kg {6,13 lbs}) avant installation.

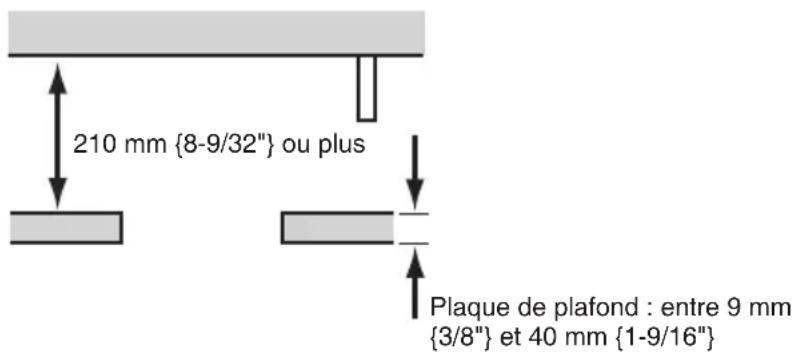

L'emplacement d'installation doit disposer d'un espacement de 210 mm {8-9/32"} minimum au-dessus du faux plafond.

L'épaisseur de la plaque de plafond pour l'installation peut varier de 9 mm {3/8"} à 40 mm {1-9/16"}.

Ne pas installer dans les emplacements suivants.

Emplacements exposés à l'humidité du fait de la pluie ou d'éclaboussures (pas seulement en extérieur)

Lieu où des agents chimiques sont utilisés, tels qu'une piscine

Emplacements exposés à la vapeur d'eau ou à des vapeurs graisseuses tels qu'une cuisine

Emplacements à proximité de gaz ou de vapeurs inflammables

Lieux de production de rayonnement ou de rayons X

Emplacements exposés à de forts champs magnétiques ou ondes radio

Emplacement exposé à l'air marin tels qu'une plage

Emplacements où la température n'est pas comprise entre -10 °C et +50 °C {14 °F - 122 °F}.

• Emplacements sujets à vibration (ce produit n'est pas prévu pour une utilisation à bord d'un véhicule)
• éra est installée dans de tels emplacements, le couvercle du dome peut flouter ou de la condensation peut se former sur le couvercle.)
• Après avoir serré les vis ou les écrous, effectuer une inspection visuelle pour vérifier que le serrage est suffisant et qu'il n'y a pas de jeu.

Installations

Veiller à prendre conscience des "Précautions" avant l'installation. Le guide d'installation de la caméra doit également être lu.

Placer le gabarit a (accessoire) contre le 1. plafond et percer un trou.

Percer 4 trous de 12mm 1 / 2" de diamètre.

Enlever la partie centrale du gabarit.②

Percer un orifice de 220 mm {8-43/64"} de diamètre.

Gabarit A

• 1 La forme de l'orifice est indiquée ci-dessous.

2 [En ce qui concerne l'orientation du logo de la marque]

Afin de déterminer la position du logo de marque sur le couvercle décoratif installé à l'étape 14 au niveau du trou de 12mm, des préparatifs sont requis lors de l'étape ①.

Suivre l'objet ① pour veiller à ce que la direction du logo de marque souhaitée corresponde au réglage du paramètre du "Brand logo side" sur le gabarit A. Porter également attention à ce réglage lors de l'exécution de l'objet 6 ultérieure.

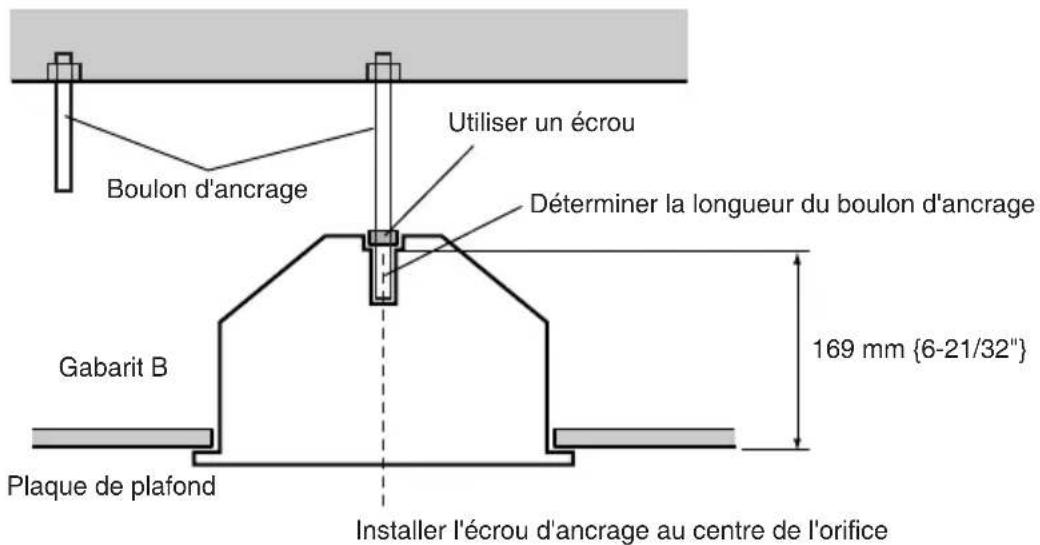

Installer deux boulons d'ancrage (M10 commande) dans le plafond en béton.2.

Déterminer la longueur du boulon d'ancrage à l'aide du gabarit B (accessoire).

(2) Placer l'écrou à l'aide du gabarit B (accessoire). (La distance entre la surface inférieure de la plaque de plafond et l'écrou doit être de 169 mm {6-21/32}.))

Remarque: Si un boulon d'ancrage est déjà installé, le boulon d'ancrage peut être utilisé comme second boulon d'ancrage. Veiller à ce que la distance entre le 1er et le 2nd boulon d'ancrage soit inférieure ou égale à 1 000 mm {39-3/8"} avant utilisation.

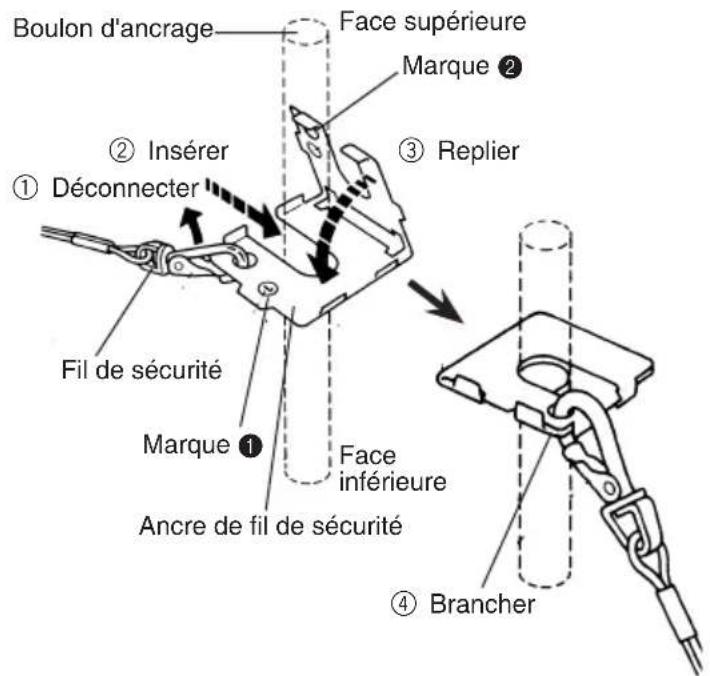

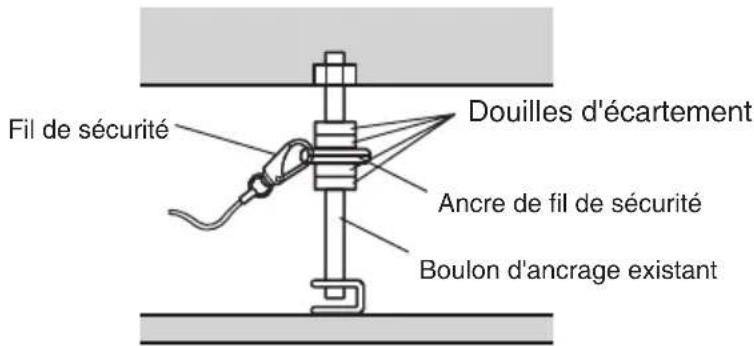

3. Monter l'ancre pour le fil de sécurité (accessoire) sur le 2ND boulon d'ancrage et fixer le fil de sécurité (accessoire) sur l'ancre.

Décrocher le fil de sécurité de l'ancre du fil de sécurité. Engager le boulon d'ancrage par la face marquée. Replier la face marquée. Fixer à nouveau le fil de sécurité sur l'ancre du fil de sécurité.

Remarque : Pour utiliser le boulon d'ancrage déjà installé, 2 douilles d'écartement sont nécessaires.

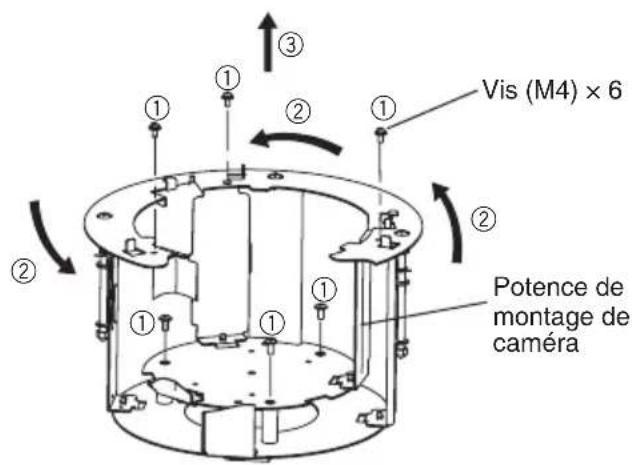

4. Retirer la potence de montage de camera.

Enlever les 6 vis (M4). Tourner la potence de montage de la camera d'un demi tour horaire. Soulever la potence de montage de la camera et l'enlever.

1. Relier le chassin de montage à une autre extrémité du fil de sécurité.

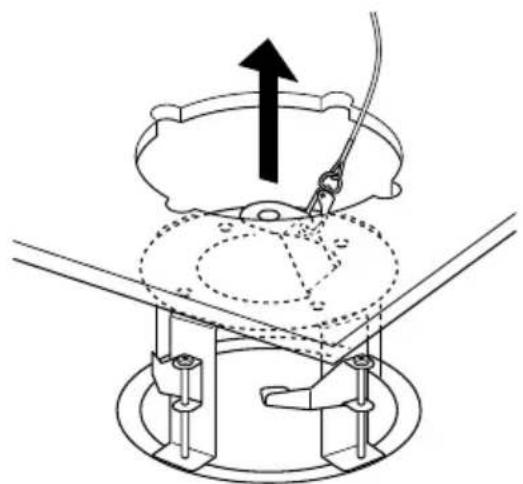

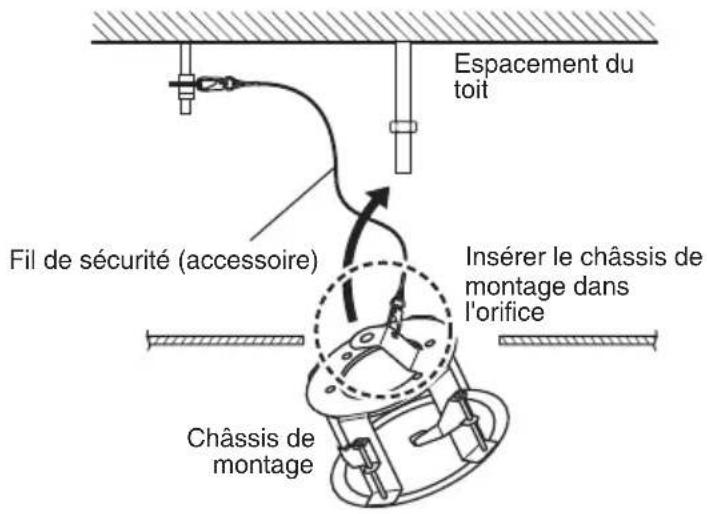

6. Insérer le châssis de montage dans l'orifice pratiqué à l'étape 1.

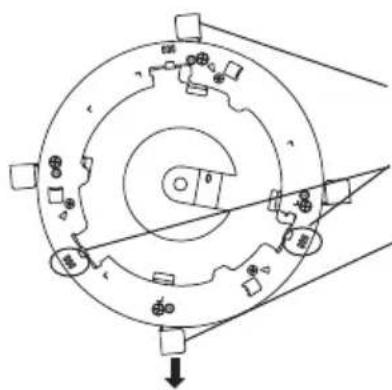

* [En ce qui concerne l'orientation du logo de la marque] La position du logo sur le couvercle décoratif installé à l'étape 14 est déterminée en fonction du sens d'insertion du châssis de montage. (voir l'illustration ci-dessous)

Pattes de scellement à la plaque de plafond × 4

3 lignes

Utiliser comme guides les pattes de scellé-ment à la plaque de plafond

Aligner le logo de marque avec les pattes de scellément à la plaque de plafond, qui se trouve à peu près au centre des 2 groupes de 3 lignes.

Orientation du logo de marque sur le couvercle décoratif

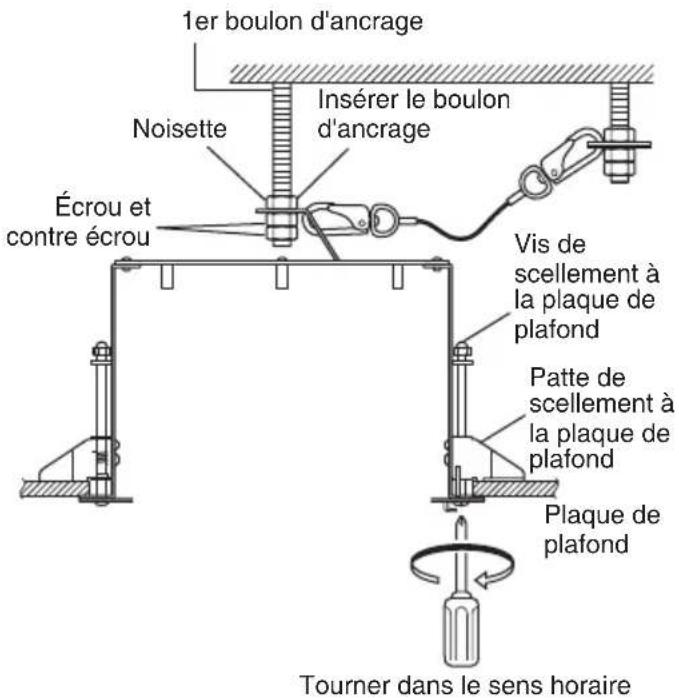

7. Fixer le châssis de montage sur la plaque de plafond au moyen des vis de fixation à la plaque de plafond (4 emplacements).

Engager la partie supérieure du ① châssin de montage sur le 1er boulon d'ancrage.

Fixer le châssis de montage en ② serrant les vis de fixation de plaque de plafond dans le sens des aiguilles d'une montre.

Visser les vis de fixation de plaque de plafond dans le sens horaire fixe le fond du châssis de montage aux pattes de scellement de la plaque de plafond, assurant ainsi un montage solide du châssis.

(Couple de serrage recommandé: 0,78 N·m {0.58 lbf·ft}

Fixer le haut du châssis de montage ③ avec écrous et contre-écrous.

Important: Lors de la fixation de cette patte au plafond, veiller à ce que les quatre pattes de scellement sur la plaque de plafond soient ouvertes ainsi que montré sur l'illustration.

Préparer les câbles.8.

Faire passer les câbles à travers l'espace du châssis de montage.

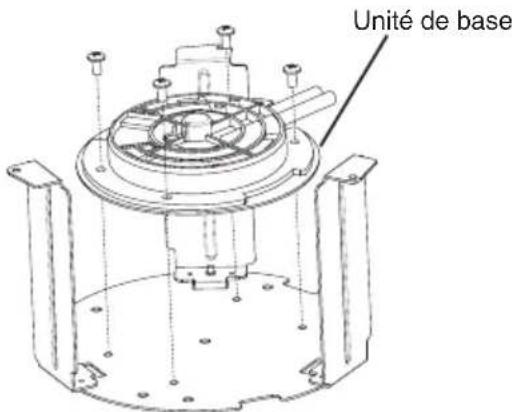

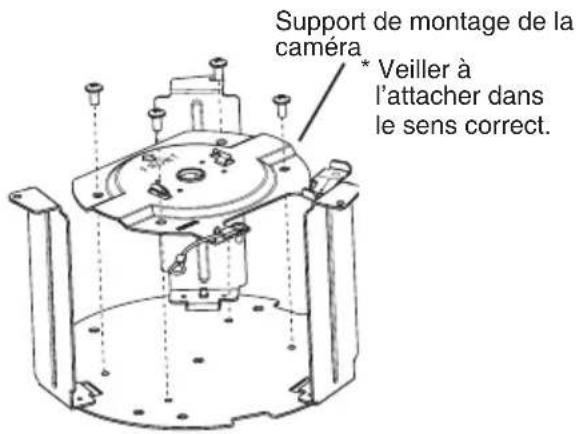

9. Attacher la base de fixation ou le support de montage à la potence de montage de la lame.

Insérer et serrer les 4 vis (M4, accessoire) (Couple de serrage recommandé : 1,57 N·m {1.16 lbf·ft})

Remarque :

La pièce à attacher dépend du modèle de la caméra. L'unité de base est une pièce principale de la caméra, tandis que le support de montage est une pièce accessoire.

Les images indiquées dans les descriptions suivantes illustrent la fixation de l'unité de base.

Important :

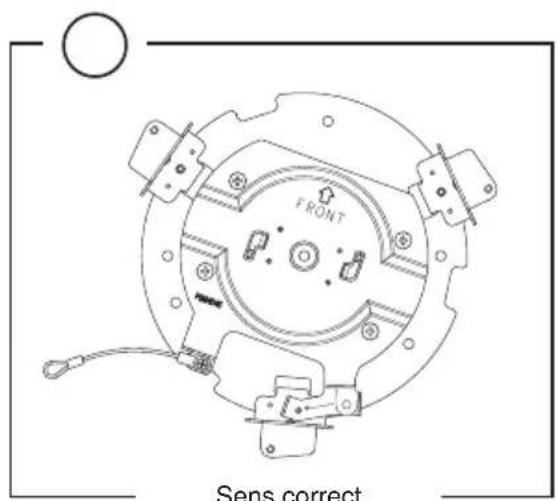

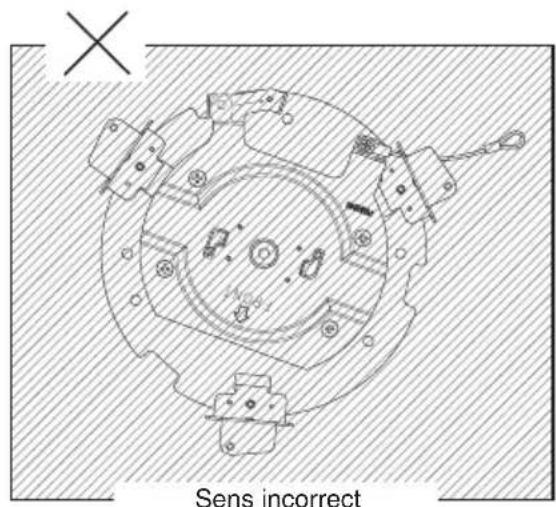

Veiller à ce que le support de montage de la camera soit attaché dans le sens correct. Dans le cas contraire, une partie du support de montage obstruera la potence de montage de la camera. Veiller à ne pas forcer la fixation du support de montage, au risque de provoquer le dysfonctionnement ou la chute de ce dernier.

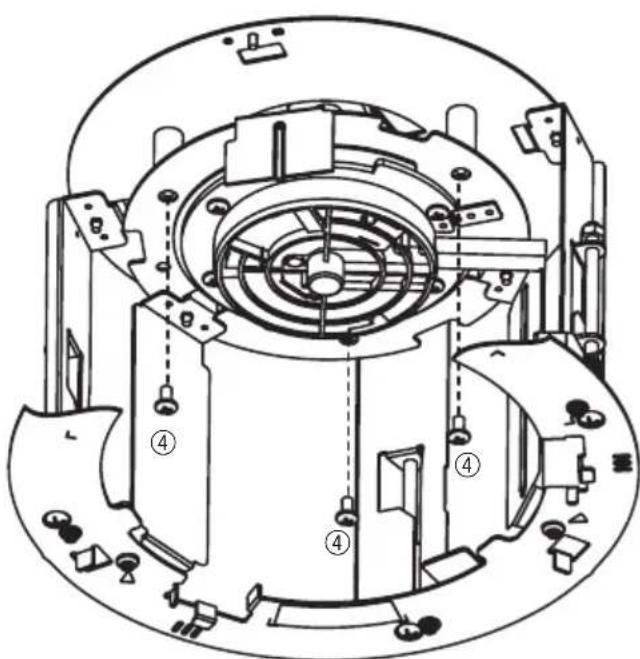

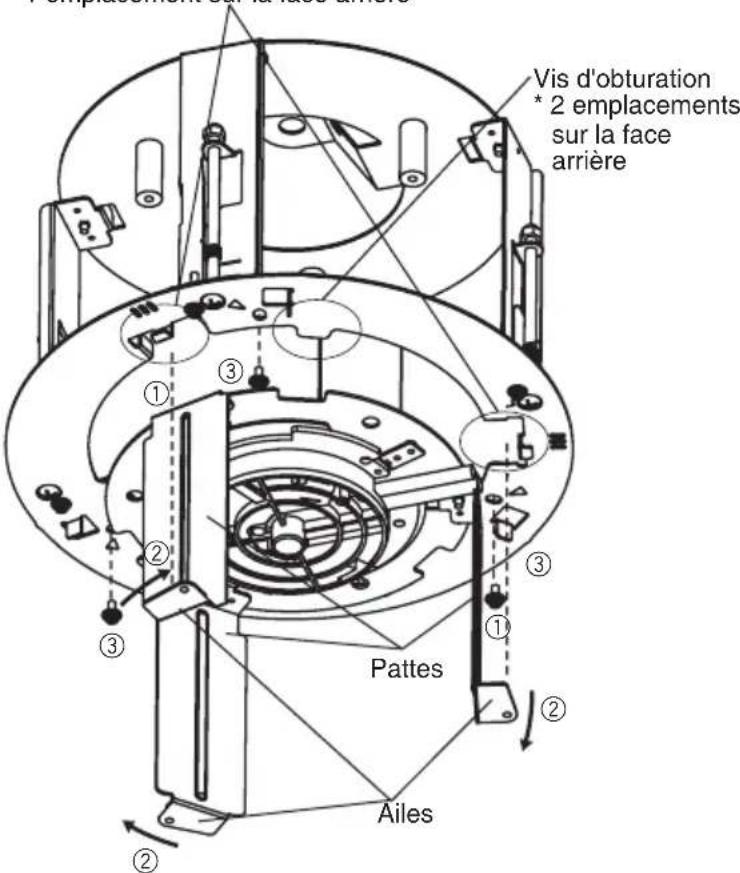

10. Monter la potence de montage de la caméra sur le châssis de montage.

Insérer les ailes de la potence de ① montage de la caméra (3 ailes) dans les fentes des ailes (3 fentes) sur le châssis de montage de la caméra. Les enforcer dans le châssis de montage aussi loin que possible.

Une fois insérées dans le châssis de ② montage, pivoter dans le sens horaire jusqu'à entrer en contact avec la vis d'obturation du châssis de montage.

Attention: En cas de résistance, épaissiner les ailes et les pattes et pivoter.

Insérer et serrer les 3 vis retirées à ③

L'étape 4. * Se référer à

(Couple de serrage recommandé : 1,57 N·m {1.16 lbf·f})

Insérer et serrer les 3 vis retirées à ④

L'étape 4. * Se référer à

Couple de serrage recommandé :

1,57N·m 1.16lb·ft

Important: Veiller à ne pas coincer un câble durant le travail d'installation.

Fentes pour les ailes de la potence de montage de la camera ^ 1 emplacement sur la face arrière

Relier les câbles à l'unité de base ou la 11. camera.

Consulter le guide d'installation de la caméra pour savoir comment brancher les fils de la caméra.

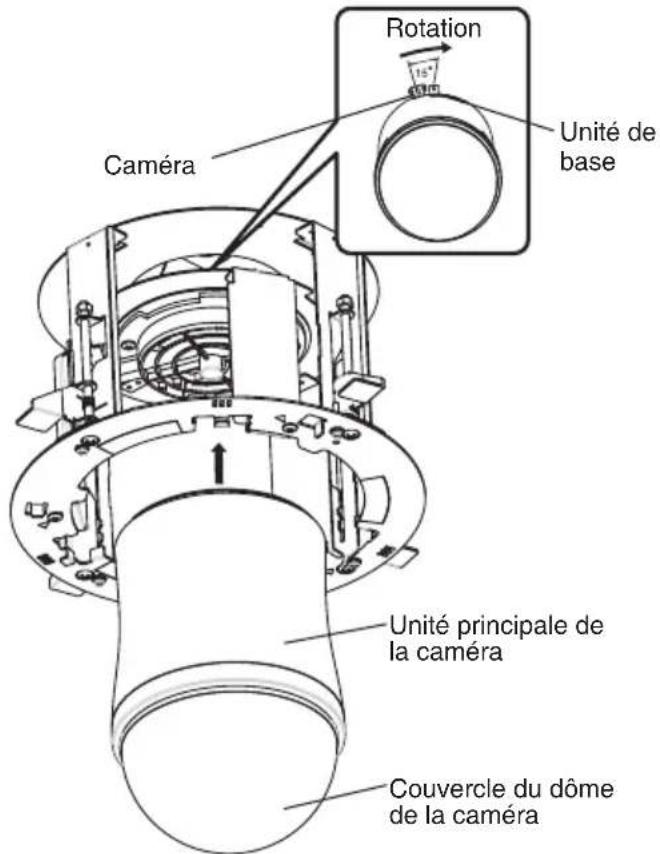

12. Monter la lama.

Attacher laamera à la base de ① fixation ou au support de montage posé à l'étape 9.

Sécuriser laamera avec une des vis ② de fixation de laamera (fournies avec laamera).

(Couple de serrage recommandé: 0,68 N·m {0.51 lbf·ft})

• Consulter le guide d'installation de laamera pour apprendre comment connecter les de laamera.

Important: Veiller à soutenir l'unité principale de laamera lors de sa fixation. Tenir le dôme de laamera durant la fixation peut endommager ce dernier.

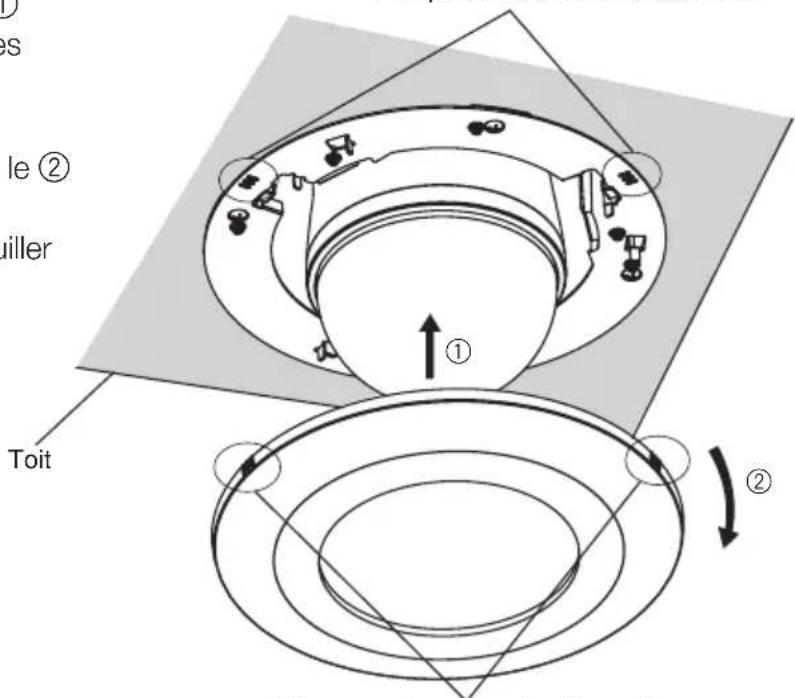

14. Monter le couvercle décoratif.

Aligner les 3 lignes sur le côté du ① couvercle décoratif avec les 3 lignes sur le chassis de montage pour raccorder.

Pivoter le couvercle décoratif dans le ② sens horaire tout en pressant le couvercle vers le haut pour verrouiller le couvercle.

3 lignes sur le châssis de montage ^ 1 emplacement sur la face arrière

3 lignes sur le couvercle decoratif ^ 1 emplacement sur la face arrière

Caractéristiques techniques

Température ambience : -10 °C - + 50 °C {14 °F - 122 °F}

Dimensions: Diamètre 245 mm {9-29/64"} x hauteur 188.8 mm {7"}

(y compris le couvercle décoratif)

Poids: Approx. 1,2 kg {2,65 lbs.}

Finition: Pièce principale : Feuille d'acier traitée en surface

Couvercle décoratif : Composé A. B. S. avec revêtement métallique argente

Les accessoires suivants seront à l'installation

Fil de sécurité 1 pc.

Ancre de fil de sécurité 1 pc.

Gabarit A 1 feuille

Gabarit B 1 feuille

Couvercle décoratif 1 pc.

Vis (M4) 5 pcs. (Une vis de rechange est fournie.)
