MODE D'EMPLOI GV60TT08 FABER
Guide de l'utilisateur
GV60TT/08
Thermostat, minuterie et brûleur à étages
1.1 1.2
1.3.1 1.3.2
1.4 1.5 1.6
1.7 1.8 1.9 2.0
2.1 2.2
2.3 2.4
2.4.1 2.4.2
2.4 2.5 2.6
Index
4 Guide de l'utilisateur FR 35
4.1 Nettoyage et entretien 35 4.2 Conseils de sécurité à l'utilisateur 36 4.3 Première utilisation de la cheminée 36 4.4 Télécommande - Généralités 37 4.5 Réglage de la télécommande 38 4.6 Fonctions de base de la télécommande 39 4.7 Que pour Step-brûleur 39 4.8 Fonction thermostat et minuterie 40 4.9 Fonctions avancées 40 4.10 Points de contrôle en cas de panne 42
3.4.1 Adaptateur/Piles
L'installation de la cheminée doit être effectuée par un installateur/revendeur agréé.
L'installation doit respecter le décret sur la construction. Consulter également les conseils d'installation.
Attention : étant une source de chaleur, la cheminée entraîne une circulation d'air chaud. Il est donc important de ne pas allumer l'appareil immédiatement après avoir effectué des travaux de rénovation dans la maison. Le déplacement naturel d'air fait circuler l'humidité et des matières volatiles qui n'ont pas encore pu sécher, émanant de peintures, matériaux de construction, moquettes, etc. Ces matières peuvent se redéposer sous forme de suie sur des surfaces froides. Divers facteurs sont donc à considérer afin de déterminer quand la cheminée pourrait être utilisée pour la première fois. Il est important de consulter votre installateur à ce sujet.
4.1 Nettoyage et entretien
- L'appareil doit être nettoyé et contrôlé par un installateur au moins une fois par an. L'extérieur de la cheminée peut être nettoyé à l'aide d'un chiffon humide.
4.1.1 Nettoyage de la vitre
- Démonter la vitre comme indiqué dans le guide d'installation.
- Retirer les traces de suie à l'aide d'un chiffon sec. On peut également, si besoin est, utiliser un produit nettoyant pour tables de cuisson vitrocéramiques.
Attention : veiller à ne pas laisser de traces de doigts sur la vitre. Une fois passées à la chaleur, elles s'incrustent et ne peuvent plus être nettoyées.
4.2 Conseils de sécurité à l'utilisateur
- La cheminée est un appareil d'ambiance et de chauffage dont tous les éléments (vitre y compris), exception faite des boutons de réglage et de la partie inférieure de l'appareil, peuvent atteindre des températures très élevées (plus de 100 °C). Une fois la cheminée éteinte, attendre au moins trois minutes avant de la rallumer.
- Si pour une raison inconnue la cheminée s'éteint, attendre au moins 15 minutes avant de la rallumer. Si cela se produit à plusieurs reprises, consulter votre installateur.
- La cheminée ne doit pas être utilisée si : la vitre est endommagée ou a été retirée, ou encore si la chambre de combustion est ouverte.
- Ne placer aucun matériel inflammable dans la chambre de combustion et le foyer.
- Ne jamais modifier l'assemblage du feu d'ambiance et ne pas ajouter de matériaux de décoration ou de pierre de Carrare, autres que les éléments livrés avec la cheminée. Lorsque l'appareil est en marche, la veilleuse doit toujours rester visible !
- Éviter de placer tous rideaux, vêtements, linge, meubles ou tout autre matériel inflammable à moins d'1 m de la cheminée.
- Ne jamais laisser les enfants manipuler la télécommande de la cheminée sans surveillance.
- Il est vivement conseillé de placer une grille de protection devant la cheminée lorsque des enfants, des personnes âgées ou des personnes handicapées se trouvent dans la pièce.
4.3 Première utilisation de la cheminée
Avant d'allumer la cheminée, veiller à retirer de la vitre les autocollants et film ou baguettes de protection éventuels.
Avant d'utiliser la cheminée pour la première fois et pendant cette première utilisation, veiller à ce que la pièce soit suffisamment aérée. Faire chauffer la cheminée au maximum pendant quelques heures afin que le vernis durcisse et que les éventuelles vapeurs toxiques libérées puissent être évacuées en toute sécurité. Maintenir les enfants et les animaux domestiques hors de la pièce pendant cette opération !
4.4 Télécommande - Généralités

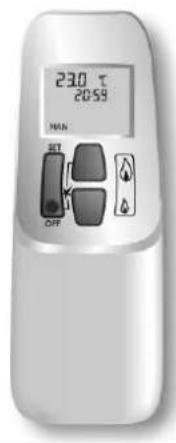

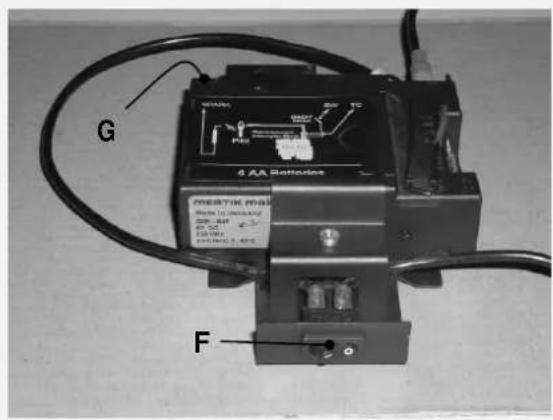

La télécommande (fig. 1.1) et le récepteur (fig. 1.2) forment le système de télécommande de la cheminée. Le récepteur et le bloc gaz (fig. 1.3.1) se trouvent à l'arrière de l'appareil : un panneau d'accès aux boutons de réglage dans le foyer, un tiroir dans la partie inférieure ou derrière un cadre.
- La télécommande comporte trois boutons (fig. 1.1) servant à commander toutes les fonctions de la cheminée.
- Un bip sonore émis par le récepteur indique une bonne réception.
- L'interrupteur F (fig. 1.2) sert à éteindre la cheminée à tout moment.
- Positionner l'interrupteur F (fig. 1.2) sur la position O, lorsque la cheminée n'est pas utilisée pendant une période prolongée.

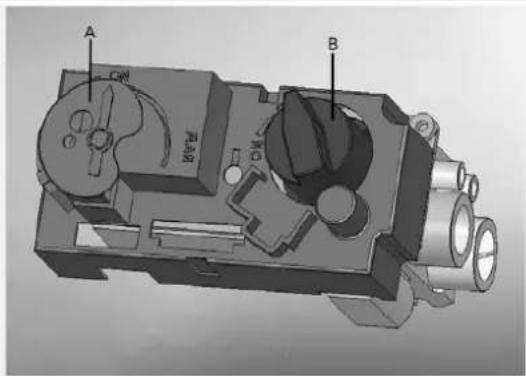

- Le bouton rotatif B (fig. 1.3.1) permet de régler la hauteur de flamme sans utiliser la télécommande.
- Le disque rotatif A (fig. 1.3.1) doit toujours être sur la position ON. La position MAN est seulement utilisée lors de l'entretien ou d'une réparation sur l'appareil.
En cas d'utilisation de la fonction thermostat/minuterie, il est conseillé de fixer le support mural livré avec la télécommande (voir schémas 2.4/2.5/2.6) à moins de 4 m de la cheminée.
4.4.1 Adaptateur/piles
Bien qu'un adaptateur secteur soit fourni, le récepteur peut fonctionner à piles. Si un adaptateur est utilisé, ne pas alimenter le récepteur avec des piles !
4.4.2 Placement des piles dans la télécommande

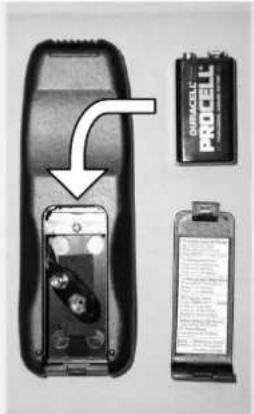

- Retirer le couvercle à l'arrière de la télécommande (photo 2.1).
- Placer une pile MN1604/6LR61 Alcaline 9V longue durée.
- Replacer le couvercle.

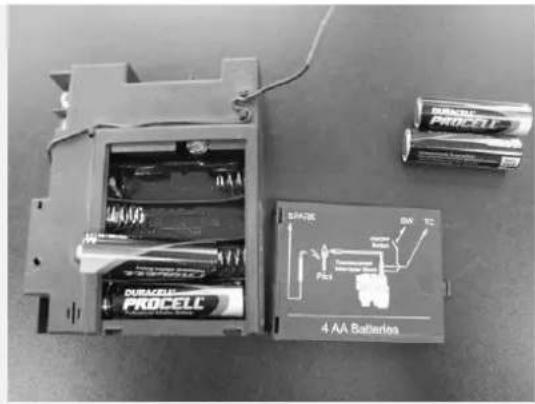

4.4.3 Placement des piles dans le récepteur
- Retirer le récepteur (fig. 1.2) du support du bloc gaz.
- Retirer le couvercle du récepteur.
- Placer 4 piles AA/LR6 Alcalines longue durée (photo 2.2).
- Refermer le couvercle et replacer le récepteur.
- Il est possible que le récepteur soit à présent déréglé (voir si besoin est « Réglage du système de commande à distance »).
4.4.4 Remplacement des piles usagées
- Télécommande : si le symbole BATT s'affiche en haut à gauche de l'écran, les piles de la télécommande doivent être remplacées.
- Lorsque les piles ont été remplacées dans la télécommande, le thermostat et la minuterie reviennent sur les réglages d'usine. (voir chap. 7)
- Récepteur : lorsque le moteur tourne, trois signaux sonores courts indiquent que les piles du récepteur sont presque vides.
- Lorsque la tension des piles est très basse, la télécommande étant l'appareil complètement, ce qui ne se produit pas lors d'une coupure de tension.
- Il est possible que le code émetteur doive être à nouveau enregistré après que les piles aient été remplacées; voir chapitre 5.2.
4.5 Réglage de la télécommande
4.5.1 Réglage de l'heure :
- Presser les boutons et simultanément (fig. 1.4). L'écran clignote à présent.
- Presser le bouton pour régler les heures (fig. 1.9).
- Presser le bouton pour régler les minutes (fig. 2.0).
- Patienter un instant ou presser OFF pour sortir du menu de réglage de l'heure (fig. 1.8).
4.5.2 Réglage du code émetteur de la télécommande :
- À l'aide d'un objet pointu, presser le bouton de remise à zéro (photo 2.3.1). Maintenir ce bouton enfoncé et attendre les deux signaux sonores. Dans les 20 secondes qui suivent le second signal sonore, presser le bouton qui se trouve sur la télécommande (fig. 2.0). Un nouveau signal sonore indique que le code émetteur est réglé.
4.5.3 Indication de la température et de l'heure (standard °C/24 h.) :
Afin de modifier l'indication de la température sur l'écran de °C/24 h. à °F/12 h. et inversement, procéder comme suit :
- Presser les boutons OFF et (petite flamme) simultanément jusqu'à ce que l'indication soit modifiée (fig. 1.5).
4.6 Fonctions de base de la télécommande.
4.6.1 Allumage de la cheminée
- Presser les boutons ● et Ⓞ simultanément jusqu'à entendre un signal sonore. (fig. 1.7)
La procédure d'allumage, durant laquelle le récepteur émet un signal sonore répété, démarre maintenant. La cheminée chauffe alors automatiquement en position maximum.
4.6.2 Réglage de la hauteur de flamme
- Maintenir le bouton appuyé afin d'augmenter progressivement la hauteur de flamme. (fig. 1.9)
- Maintenir le bouton appuyé afin de diminuer progressivement la hauteur de flamme et/ou de repasser en position veille. (fig. 2.0)
4.6.3 Arrêt de la cheminée

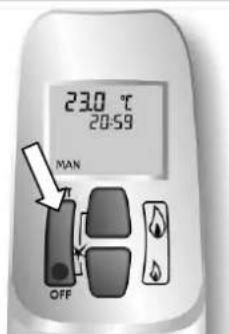

- Presser le bouton OFF afin d'éteindre complètement la cheminée (fig. 1.8)
- Positionner l'interrupteur F (fig. 1.2) sur la position O, lorsque la cheminée n'est pas utilisée pendant une période prolongée.
4.7 Que pour Step-brûleur
4.7.1 Réglage de step-burner
Attention : après la mise en marche de l'appareil, il faut 45 secondes avant de pouvoir enclencher le step-burner.
- Pousser en même temps le SET et le bouton (petite flamme), les flammes se concentreront dans le milieu du brûleur. (fig. 2.2)
- Réglage de la hauteur de la flamme voir 1.6.2.
- Pousser en même temps le Set et le bouton (grande flamme), les flammes recouvriront le brûleur en entier. (sur le cadran vous verrez le symbole AUX) (fig. 2.1)
- Réglage de la hauteur de la flamme voir 1.6.2.
4.8 Fonction thermostat et minuterie
La fonction thermostat permet les réglages suivants :
- Température de jour (*TEMP)
- Température de nuit (TEMP)
Si la fonction thermostat est utilisée, la télécommande doit être placée sur le support mural (schémas 2.4/2.5/2.6), lequel doit être monté à moins de 4 m. de la cheminée et dans la même pièce.
Grâce à la fonction minuterie (TIMER), il est possible de programmer 4 périodes de chauffage sur 24 heures : une ou deux périodes le jour et une ou deux périodes la nuit.
Réglages standard du thermostat et de la minuterie :
Température de jour - 23°
Température de nuit - - (l'appareil ne se met pas en marche)
Minuterie
- P1 * 6:00 (réveil)
P 1 D 8:00 (départ)
P2 * 16:00 (retour à la maison)
P2 D 22:00 (nuit)
Exemple de réglage avec un seul changement de période de chauffage :
Température de jour - 21°
Température de nuit - -- (l'appareil ne se met pas en marche)
Minuterie P1*8:00 (réveil)
P1 22:00 (nuit)
4.9 Fonctions avancées

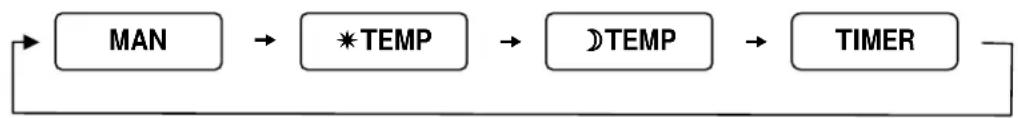

L'écran de la télécommande affiche toujours une des fonctions ci-dessous :

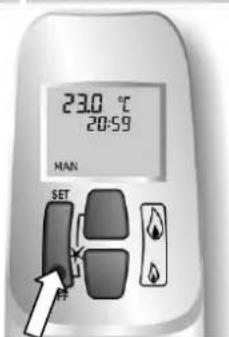

En appuyant un court instant sur la touche SET (fig. 1.6) on peut faire défiler les différentes fonctions.
Réglage manuel
Lorsque la fonction MAN s'affiche à l'écran, l'utilisateur peut augmenter ou baisser la cheminée en pressant les boutons ou (fig. 1.9 ou 2.0), voir chapitres 6.2 et 6.3.
ATTENTION : en pressant les boutons ou (fig. 1.9 ou 2.0) la cheminée passe en mode manuel et les programmes actifs de thermostat et/ou de minuterie sont annulés.
Si ce mode est affiché à l'écran, le thermostat règle la température ambiante selon la température de jour enregistrée.
Si ce mode est affiché à l'écran, le thermostat règle la température ambiante selon la température de nuit enregistrée.
TIMER Fonction minuterie
En mode Minuterie, le thermostat règle en une journée la durée de la température de jour et de nuit.
4.9.1 Réglage de la température de jour et de nuit
- Presser la touche SET (fig. 1.6) plusieurs fois jusqu'à ce que le symbole *TEMP s'affiche à l'écran.
- Maintenir la touche SET (fig. 1.6) enfoncée jusqu'à ce que la température clignote à l'écran.
- Programmez la température de jour désirée. Le bouton (fig. 1.9) permet d'augmenter la température et le bouton (fig. 2.0) de la baisser.
- Appuyez à nouveau sur la touche SET (fig. 1.6). Le symbole DTEMP s'affiche maintenant à l'écran.
- Maintenez la touche SET (fig. 1.6) enfoncée jusqu'à ce que la température clignote à l'écran.
- Programmez la température de nuit désirée. Le bouton (fig. 1.9) permet d'augmenter la température, le bouton (fig. 2.0) de la baisser.
Attention ! 5°C est la température minimum pouvant être sélectionnée. Pour programmer l'arrêt complet de la cheminée durant la nuit, il suffit de maintenir la touche ↓ (fig. 2.0) appuyée jusqu'à ce que le symbole -- s'affiche à l'écran.
- Pour enregistrer les réglages, appuyez sur la touche OFF (fig. 1.8) ou patientez 10 secondes.
4.9.2 Réglage de la minuterie
- Appuyez plusieurs fois sur la touche SET (fig. 1.6) jusqu'à ce que le symbole Timer s'affiche à l'écran.
- Maintenez la touche SET (fig. 1.6) enfoncée jusqu'à ce que l'heure clignote et que le symbole P1* apparaisse à l'écran.
- Réglez à présent l'heure de mise en route P1 (réveil) de la température de jour en utilisant le bouton (fig. 1.9) pour les heures et le bouton (fig. 2.0) pour les minutes.
- Appuyez à nouveau sur la touche SET (fig. 1.6). Le symbole P1D (départ) apparaît maintenant à l'écran ; l'heure clignote et règle l'heure de mise en route.
- Pour régler la deuxième période de chauffage, appuyez à nouveau sur la touche SET (fig. 1.6) et le symbole P2* (retour à la maison) apparaît à l'écran ; l'heure clignote et règle l'heure de mise en route.
Si le réglage d'une deuxième période de chauffage n'est pas souhaité, enregistrez la programmation en maintenant la touche OFF (fig. 1.8) enfoncée ou en patientant 10 secondes.
- Presser à nouveau la touche SET (fig. 1.6), le symbole P2 * (retour à la maison) apparaît maintenant à l'écran ; l'heure clignote et règle l'heure de mise en route.
- Appuyer à nouveau sur la touche SET (fig. 1.6). Le symbole P2 D (nuit) apparaît à l'écran ; l'heure clignote et règle l'heure de mise en route.
- Pour enregistrer la programmation, appuyer sur la touche OFF (fig. 1.8) ou patienter 10 secondes.
4.10 Points de contrôle en cas de panne
Si la télécommande ou la cheminée ne fonctionne pas correctement, contrôler en priorité les points suivants.
- Vérifier que l'interrupteur F (fig. 1.2) soit en position I
- Vérifier que le bouton A soit en position ON. (fig. 1.3.1)
- Contrôler les piles et/ou la tension du secteur alimentant l'adaptateur. (chap. 4.4)
- Contrôler que le récepteur réagisse à la télécommande
Si nécessaire, remettre le récepteur à zéro ou enregistrer un nouveau code émetteur.

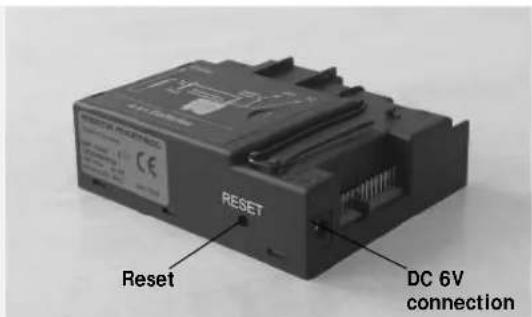

Pour la remise à zéro, presser un court instant le bouton reset du récepteur (photo 2.3.1), pour le réglage du code émetteur, voir le chapitre 5.2.
- Si la mise en marche est répétée deux fois de suite, vous devez attendre 45 secondes avant d'enclencher le step-burner
Si après avoir effectué les contrôles ci-dessus la télécommande ou la cheminée ne fonctionne toujours pas correctement, faire appel à votre installateur.
4.10.1 Allumage manuel (par l'installateur)
L'allumage manuel n'est effectué que lors de l'entretien ou d'une réparation sur l'appareil.
Procéder pour cela de la façon suivante :
- Retirer le câble d'allumage du récepteur (fig. 1.2-G) et le placer sur le bloc gaz (fig. 1.3.2-D)

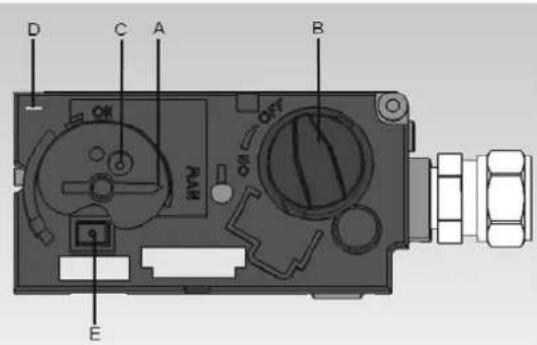

- Tourner le bouton rotatif B vers la droite ò jusqu'à ce que la flèche soit en position OFF (fig. 1.3.2)
- Tourner le disque rotatif A vers la droite U jusqu'à ce que la flèche soit en position MAN (fig. 1.3.2). À présent, la valve de la veilleuse C et l'allumeur piézo E sont accessibles.
- À l'aide d'un tournevis, enfoncer complètement la valve de la veilleuse C et la maintenir enfoncée ; appuyer au même moment plusieurs fois sur l'allumeur piézo E (fig. 1.3.2). La veilleuse va s'allumer.
- Si la veilleuse brûle, attendre environ 20 secondes avant d'en relâcher la valve.
- Tourner à présent le disque rotatif A vers la gauche ∪ jusqu'à ce que la flèche soit en position ON (fig. 1.3.2)
- Il est maintenant possible de régler la hauteur de flamme en tournant le disque rotatif B vers la gauche O au-delà de la position ON. (ce qui produit un bruit de crécelle !) (fig. 1.3.2)
- Le step-burner ne peut pas être enclenché manuellement.
