MODE D'EMPLOI 3630 Hwam

Table de matières, Français

Illustrations. 4-7

HWAM Autopilot IHS^TM 38

Guide de montage et d'installation 39

Télécommande 43

Guide de chauffage - bois 46

Généralités 49

Entretien. 50

Défaut de fonctionnement 51

Déclaration de rendement. 51

Plaque signalétique 52-57

A.
A1) A2)

B.
BI)

B2)

B3)

C.

DI.

D2.
D3.

E.
G.

Félicitations de l'acquisition de votre nouveau poège à pilote automatique HWAM Autopilot IHSTM.

Le système IHS, sigles anglaises significant 'Système de chauffage intelligent', assure le pilotage numérique de la combustion dans votre nouveau poèle. L'objet du pilote automatique HWAM Autopilot IHSM est d'assurer la combustion la plus verte pour l'environnement, la plus efficace pour votre économie et la plus comfortable pour vous.

HWAM Autopilot IHS™ est le produit d'une toute nouvelle technologie électronique brevetée qui ajusté le volume d'air alimenté dans la chambre de combustion. Notre nouveau poèle, qui mesure régulièrement la température et le contenu d'oxygène dans la,chambre de combustion, estprogramme de manière à-alimenter en temps dû le volume correct d'oxygène à travers trois importants conduits d'air. Une simple télécommande permet de regler le thermostat à la température voulue et vous receivez en retard lesdonnées de température ambiente et de combustion optimale d'un point de vue environnemental eteconomique.

Votre nouveau poèle à pilote automatique HWAM Autopilot IHSTM assure ainsi la combustion la plus propre et la plus économique en bois, quels que soient le type de bois utilisé, la cheminée, votre expérience et autres.

Composants du pilote automatique HWAM Autopilot IHS™ :

Airbox : l'Airbox contient une carte imprimée/un logiciel et 3 moteurs qui gerenl l'air de combustion primaire, secondaire et tertiaire. Le systeme d'air frais peut etre monte sur I'Airbox, a I'arriere ou au fond.
2 capteurs : un capteur de température et un analyseur d'oxygène transmettent leurs données à l'Airbox.
- Télecommande avec support mural : placez la télécommande (n'oubliez pas de mettre les piles) à 2 mètres au moins du poële. La télécommande mesure la température ambiente et transmet directement ses données à l'Airbox.
- Alimentation électrique : de l'Airbox à la prise électrique la plus proche.

Poèle à pilote automatique HWAM Autopilot IHS

Analyseur d'oxygène

Capteur de température

IHS Telekommande

2.4 GHz RF link

Prise d'air de l'Airbox

Branchement du système d'air frais

Alimentation electrique

Branchement USB (service technique tableau)

Prescriptions légales

Veilz a respecter les prescriptions legales et techniques lorsque you installez your poel HWAM.

Demandez conseil à votre vendeur HWAM pour le montage de votre poèle.

Encombremment

La pièce, dans laquelle le poële doit être installé, doit être pourvue d'une arrivée d'air frais de combustion. Le poële a besoin d'environ 13 à 17m^3 d'air par heures. À titre de comparaison, une hotte de cuisine moderne aspire jusqu'à 1000m^3 d'air par heures. Et une fenêtre basculante ou une ventouse d'aération régable sont suffisantes, l'idéal serait cependant le raccordement à un système d'air frais HWAM. Placer le clapet d'air/registre d'aération de telle sorte qu'il ne puisse pas'être bloqué.

Portance du support

Avant de placer le poèle, il convient de s'assurer que le support est capable de supporter le poids du poèle et de la cheminée. Le poids de la cheminée se calcule à partir de sa dimension et de sa longueur. Les poids du poêles:

Model Poids Hauteur Largeur Profondeur
HWAM 3610 sur piédestal 112 kg 113,6 cm 55,6 cm	44,2 cm
HWAM 3620 sur piédestal 112 kg 113,6 cm 55,6 cm	44,2 cm
HWAM 3630 136 kg 114,8 cm 55,6 cm 44,2 cm
HWAM 3640 136 kg 114,8 cm 55,6 cm 44,2 cm
HWAM 3640 avec pierre ollaire 226 kg 114,8 cm 60,0 cm 44,2 cm	cm
HWAM 3650 168 kg 150,8 cm 55,6 cm 44,2 cm
HWAM 3650 avec pierre d'accumulation thermique	223 kg 150,8 cm 55,6 cm 44,2 cm
HWAM 3660 168 kg 150,8 cm 55,6 cm 44,2 cm
HWAM 3660 avec pierre d'accumulation thermique	223 kg 150,8 cm 55,6 cm 44,2 cm
HWAM 3660 avec pierre ollaire 279 kg 150,8 cm 60,0 cm 44,2 cm
HWAM 3660 avec pierre ollaire et pierre d'accumulation thermique	334 kg 150,8 cm 60,0 cm 44,2 cm

Distance par rapport aux materiaux inflammables

Posez votre poèle HWAM sur un support non inflammable. Si le poèle est posé sur un sol en parquet ou une autre matière inflammable, une plaque de sol doit recouvrir la surface devant le poèle.

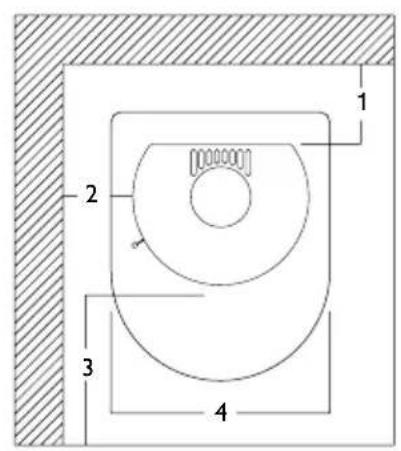

(Illustration A)	HWAM 3610/3630/3650 Distances minimales	HWAM 3620/3640/3660 Distances minimales
I. À une cloison en brique, sur l'arrière, cm	10 10
2. À une cloison en brique, sur le côté, cm	15 10
I. À une cloison inflammable, sur l'arrière, cm	10 10
2. À une cloison inflammable, sur le côté, cm	40 40

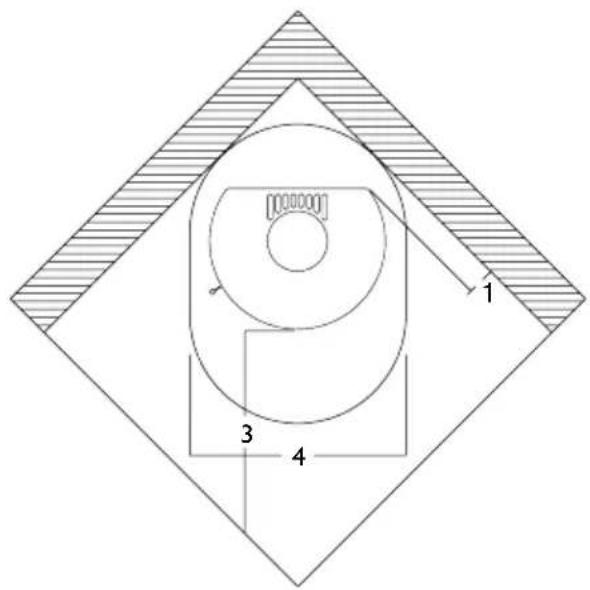

I. À une cloison inflammable, installation en coin, cm	35* 20*
3. Distance au mobilier, sur le devant, cm	90 90

*Les mesures pour l'installation en coin sont données à titre indicatif (illustration A4). Contactez un ramoneur pour une clarification finale.

Attention! Tous les éléments vitrés ne sont pas résistants à la chaleur. Une paroi vitrée doit donc, dans certains cas, être considérée comme matériel inflammable. Veuillez contacter votre ramoneur ou le fabricant de la paroi vitrée en ce qui concerne l'écart de sécurité aux éléments vitrés.

Tenez compte de la reglementation eventuelle sur l'ecart entre le mur et le conduit.

L'écart au mur est déterminé pour permettre la maintenance de l'Autopilot IHSTM.

Exigences imposées à la cheminée

La cheminée doit posseder une hauteur garantissant des caractéristiques de tirage suffisantes et ne doit pas provoquer de nuisance par la fumée qui s'en échappe. Tirage nominal requis: 12 Pa.

La section minimale de la cheminée est de 150 mm. L'excidence minimale est cependant que la section doit toujours correspondre à la section de la sortie du poèle. La cheminée devrait en outre être poursue d'une porte de nettoyage facilement accessible.

Vérifiez que le conduit de fumée et la cheminée sont adaptés au poële. Contactez votre distributeur HWAM pour plus de détails.

Montage des pieces détachées

Avant l'installation du poèle, vérifie que toutes les pieces détachées ont été correctement installées.

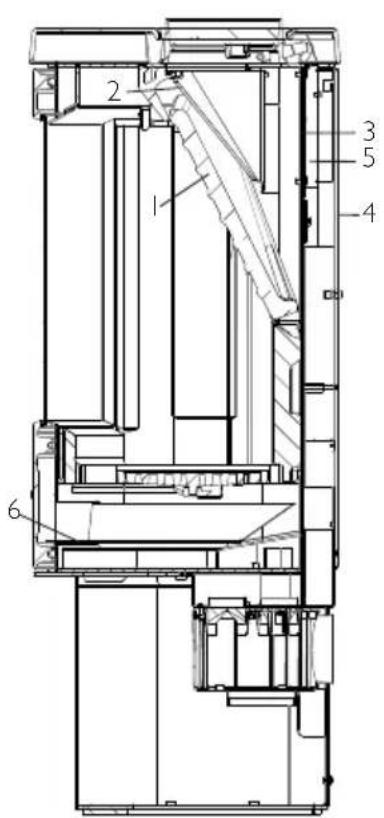

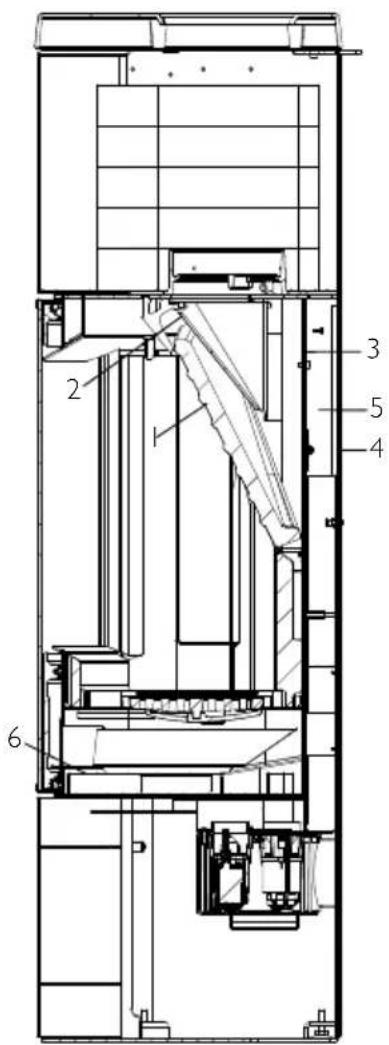

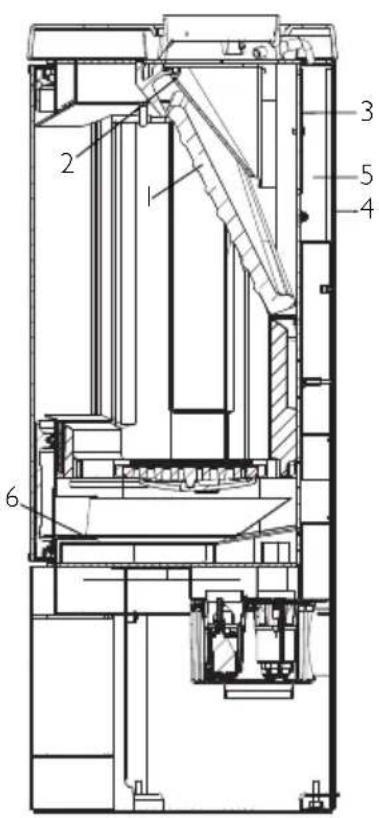

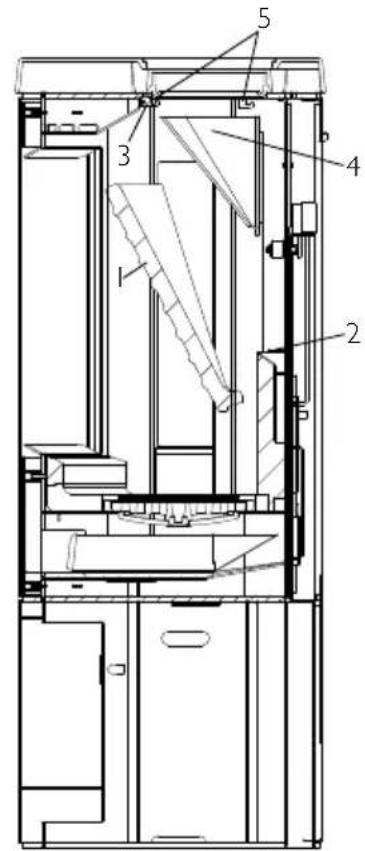

Coupe verticale des poêles (illustration B):

I. La clayette doit etre placee sur le rail d'acier et sur le support du milieu a I'avant.
2. Le déflecteur est fixé à 3 crochets sous la plaque supérieure. Un des crochets est muni d'un rabat recouré qui verrouille pendant le transport. Ce rabat doit donc être retiree avant le montage, à l'aide d'un tournevis.
3. Échémpement par l'arrière. Celui-ci est fermé en usine par une plaque visée. L'échéppement est ainsi caché derrière la plaque arrière.
4 Plaque d'habillage amovible. Doit toujours estre montee sur les poles installes contre une cloison inflammable.
5. Bouclier à chaleur amovible. Doit toujours être montée sur les poèles installés contre une cloison inflammable.
6. Bouclier à chaleur amovible, sous le tiroir à cendres. Peut être utilisé comme couvercle lorsque l'on sort le tiroir à cendres pour le vider.

Connexion et préparation de HWAM Autopilot IHSTM

I. Branchez

a) à une prise normale de 230V et
b) à l'airbox dans le compartment à bois sous la chambre à combustion (faites passer le fil à travers l'ouverture d'air en bas, entre la plaque latérale et la plaque arrêté, à gauche du poèle vu de l'avant). Une marque sur l'airbox indique où connecter la prise. Voir notre photo du branchement de l'airbox.

Airbox sans connexion électrique Airbox avec connexion électrique

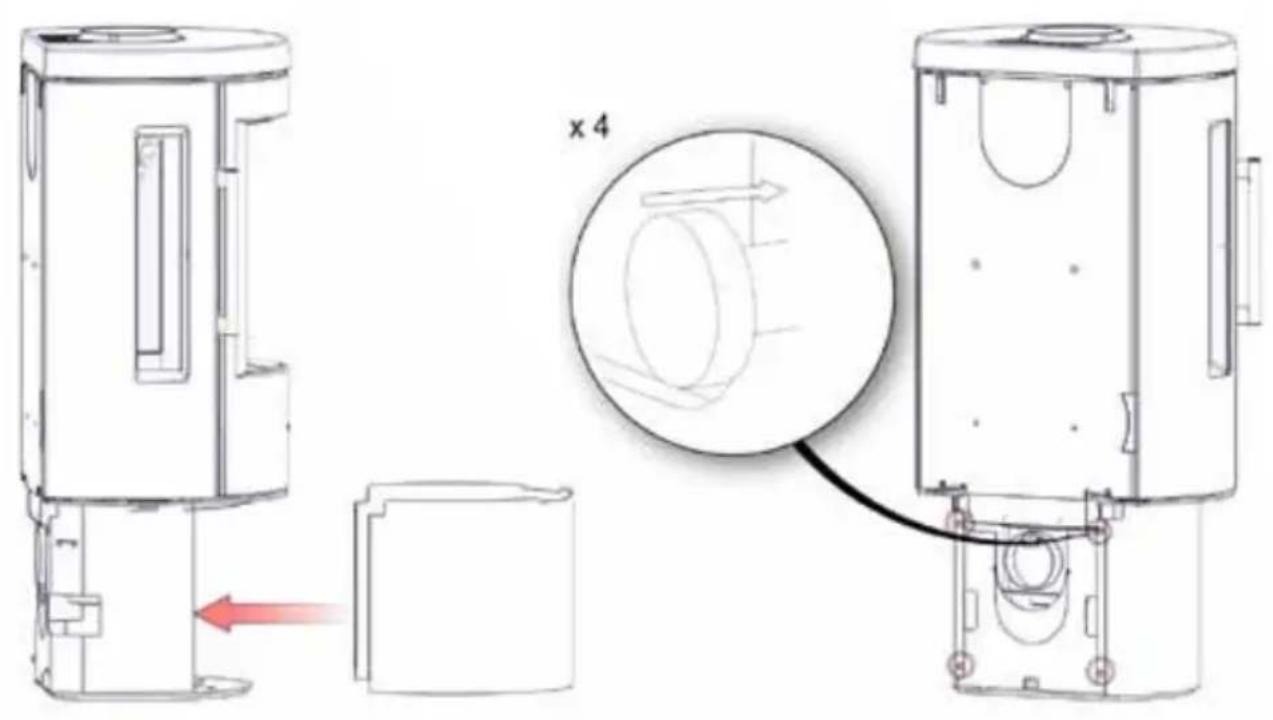

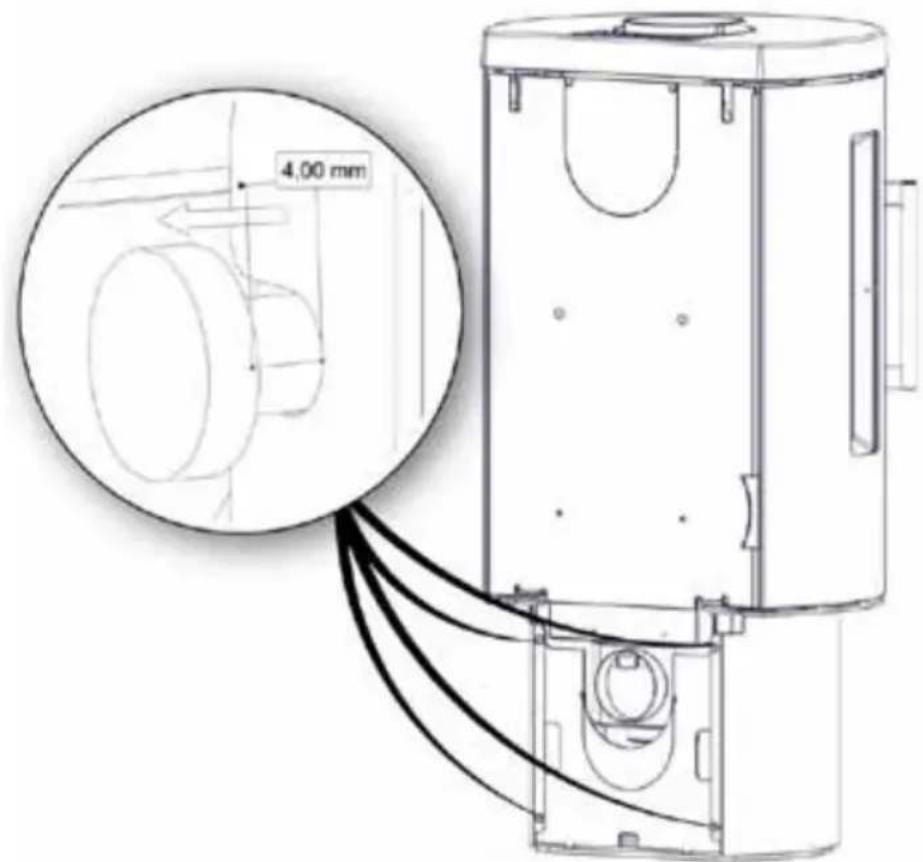

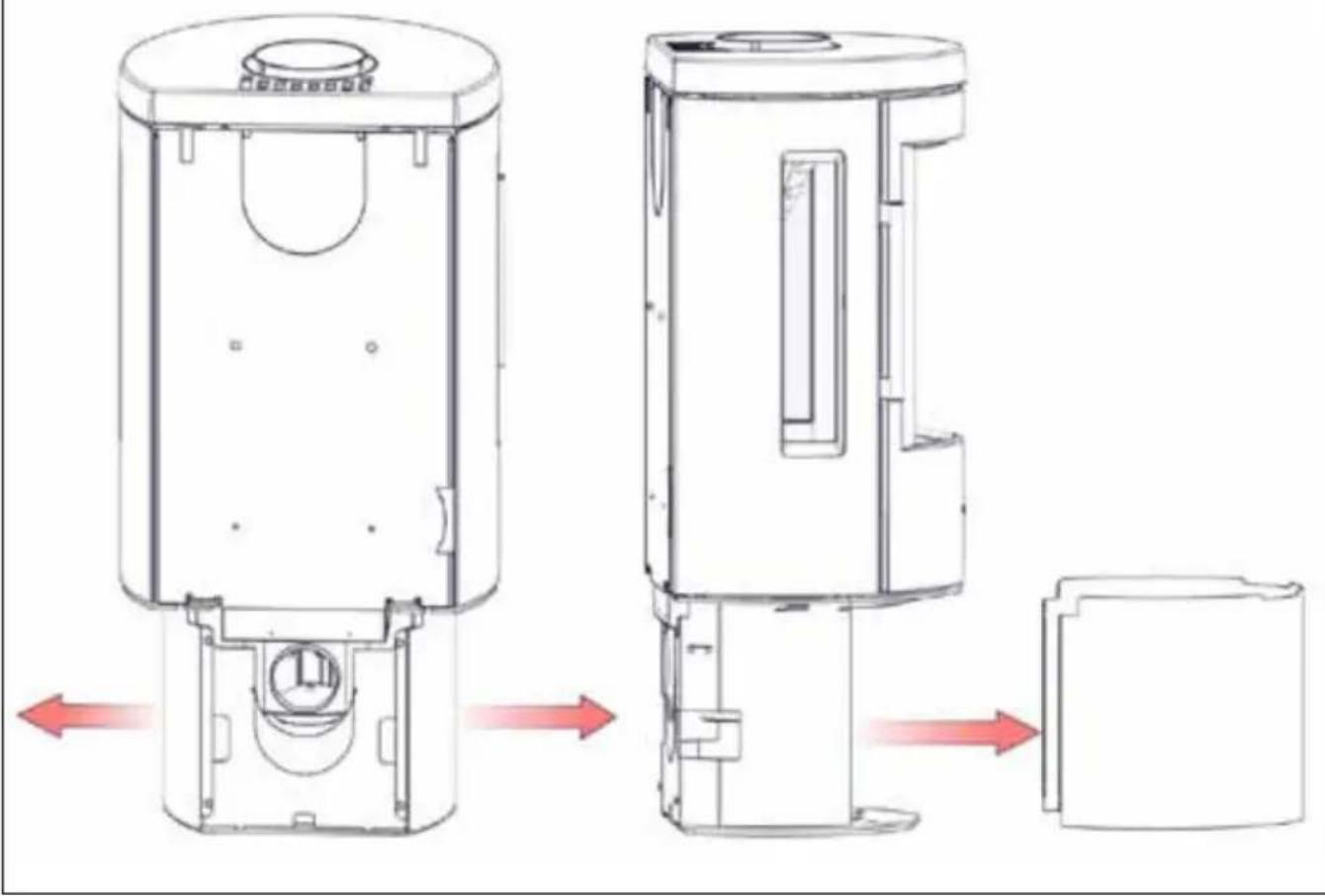

Sur les modèles HWAM 3610 sur piédestal et HWAM 3620 sur piédestal, il est nécessaire de démonter l'avant du piédestal pour pouvoir brancher le courant. Suivez les instructions des croquis D1-D3 pour

demonter l'avant. Introduisez la prise à l'arrière du piédestal et branchez le cable de l'Airbox. Remontez ensuite l'avant sur le piédestal.

1. Mettez 3 piles AA dans la télécommande. Lorsque le logo IHS disparait du cadran, la télécommande est prete à l'emploi.
2. La télécommande et le poèle doivent être connectés (connexion assuree dans nos ateliers)

Si la ligne d'etat au bas du cadran est vierge ( et divisée en trois, le poèle et la télécommande sont connectés.

Si la ligne d'etat est en pointillés, le poèle et la télécommande ne sont pas connectés (J. Assurez la connexion (quand le cadran n'est pas allumé) en appuyant sur

le bouton jusqu'à apparition du menu avancé. Par petits appuis sur le bouton, trouvez le texte "Link to stove", marquez-le et attendez qu'il s'inscrite au menu. Par petit appuis sur le bouton, trouvez aussi le texte "Connect", marquez-le et patientez à nouveau. Quand s'affiche le texte "Please cycle stove power", débranchez la prise, puis rebranchez-la. Appuyez à nouveau sur le bouton. Si le message "Connected to stove" apparait sur le cadran, le poèle et la télécommande sont connectés. Un simple appui sur le bouton vous permet de revenir au menu principal. Si vous ne touchez plus le bouton, la télécommande quitte automatiquement le menu et revient à l'affichage de départ.

1. Executez l'autotest HWAM Autopilot IHSM:

L'autotest du pilotage electronic a lieu avant d'allumer le premier feu dans le poèle (assurée dans nos ateliers). L'autotest n'est pas exécuté tant que le poèle est froid et en attente (ligné d'etat non marquee). Veillez à ce que l'affichage ne soit pas actif, c.-à-d. qu'il ne soit pas éclairé (Si le cadran s'éclaire avant un long appui sur le bouton, le poèle se prépare au lieu a été allumé (boîte d'allumentes sur le cadran) et l'autotest est impossible. Appuyez env. 5 secondes sur le bouton de la télécommande pour entrer dans le menu. Appuyez sur le bouton jusqu'à afficher "Selftest" (Autotest). Patientez quelques secondes jusqu'à ce que la télécommande affiche le menu "Selftest" (Autotest). Appuyez sur le bouton jusqu'à afficher "Engage" (Connector). L'Autotest démarre en l'espace de quelques secondes.

L'exécution de l'Autotest assure le fonctionnement correct de toutes les fonctions de base.

L'Autotest consiste en quatre types de test :

Test logiciel
- Test du capteur de température et du calibrage
- Test de l'analyseur d'oxygène et du calibrage
- Test des trois clapets moteurs et du calibrage

La télécommande vous répond "Pass" quand tout va bien, et "Failed" quand il y a un souci. Le message "Failed" peut aussi s'afficher si vous avez préparé le poèle pour l'allumer (boîte d'allumettes sur le cadran) avant l'autotest. Si vous coupez le courant puis remettez sous tension, le programme passé en mode d'attente (standby) et l'autotest est effectué. Le message "Not completed" sur le cadran indique que l'autotest n'a pas pu se faire parce que le poèle n'est pas tout à fait refroidi ni en attente.

1. La télécommande doit se couver dans la même piece que le poèle, sans être directement exposée à la chaleur du poèle ou aux rayons du soleil. En effet, la télécommande fait fonction de thermomètre. La température ambiente, directement transmise au pilote électronique du poèle, contribue à la régulation intelligente de la combustion. Vous pouvez accrocher au mur le support fourni pour la télécommande.

Raccordement à la cheminée

Les poëles comportent une sortie de fumées à l'arrête et sur le dessus. Il peut ainsi être raccordé soit par le dessus à un conduit de raccordement conforme en acier, soit par l'arrête directement à une cheminée.

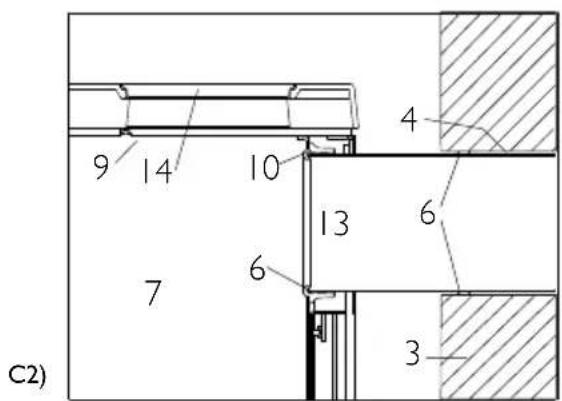

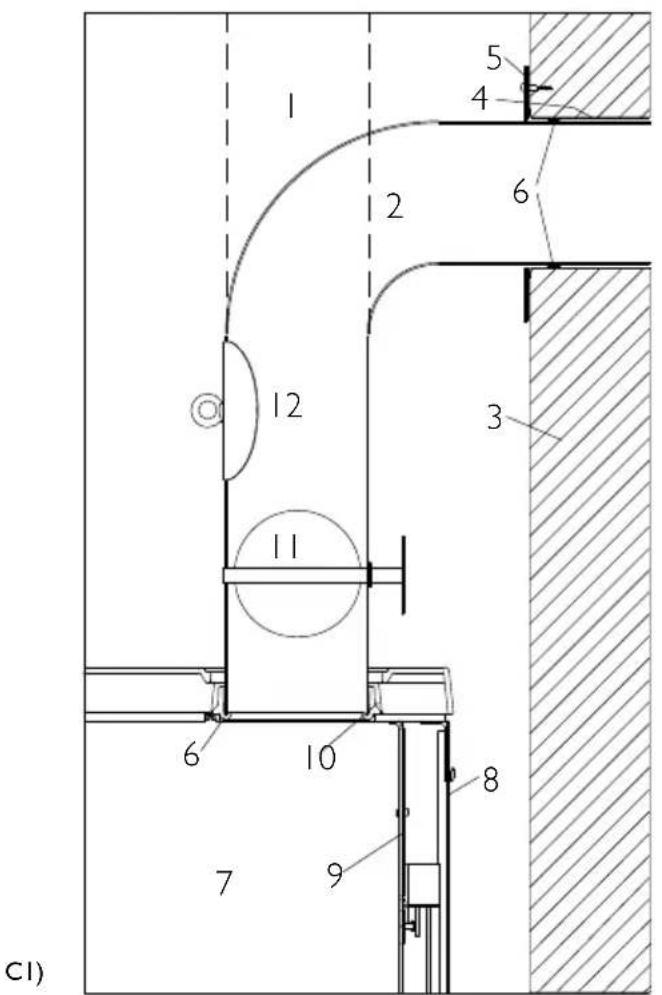

Coupe verticale du conduit de fumées (illustration C):

CI: Sortie de fumée arrière, par le haut.
C2: Sortie de fumée arrêté.

I. Conduit de raccordement en acier.
2. Coude s'ajustant dans le manchon de sortie des fumées du poële.
3. Cheminée maconnée.
4. Manchon encastre dans la maconnerie. S'adapte au conduit de raccordement.
5. Rosace. Dissimule le scellement effectué autour du manchon dans la maconnerie.
6. Jointure. A boucher à l'aide d'un cordon d'étanchéité.
7. Conduits de fumée du poële HWAM.
8. Plaque de protection dans la plaque arrête extérieure : à briser lorsque l'échévement doit se faire par l'arrière.
9. Couvercle visse : a visser sur la plaque supérieure lorsque l'échévement doit se faire par l'arrière.
10. Manchon à fumée : à visser sur la face arrrière lorsque l'échéppement doit se faire par l'arrière.
I I. Registre de réglage dans le conduit de fumée.
12. Trappe de nettoyage.
13. Conduit de fumée pour l'échévement par l'arrière.
14. Couvercle en fonte amovible : à placer sur la plaque supérieure lorsque l'échévement se fait par l'arrête.

La cheminée

La cheminée est le moteur du poèle et donc essentielle au fonctionnement de ce dernier. Le tirage de la cheminée creé une dépression dans le poèle. Cette pression négative expulse la fumée du poèle, aspire par le clapet l'air destiné au nettoie-vitre qui elimine toute suie et alimente l'air nécessaire à la combustion au moyen du pilote automatique HWAM Autopilot IHSTM.

Le tirage se forme en raison de la différence de température entre l'intérieur et l'extérieur de la cheminée. Plus la température à l'intérieur de la cheminée est élevée, plus le tirage sera fort. Une cheminée maconnée met plus de temps à chauffer qu'une cheminée en acier. Si le tirage est mauvais dans la cheminée du fait des conditions météo, il est très important de rechauffer la cheminée le plus vite possible. Il s'agit d'obtenir rapidement des flammes. Utiliser du bois fendu très mince ou un bloc d'allumage supplémentaire,

Après une longue période de non utilisation, il est important de vérifier qu'il n'y a pas de blocage dans le conduit de la cheminée.

Plusieurs dispositions de raccord sont possibles pour la même cheminée. Vérifier cependant les règlements en vigueur.

Mal utilisée, une bonne cheminée peut mal fonctionner. Inversement, une mauvaise cheminée peut fonctionner de façon satisfaisante si elle est bien utilisée.

Ramonage de la cheminée

Faire ramoner la cheminée une fois par an pour prévenir le risque de feu de cheminée. Nettoyer en même temps le conduit et la chambre à combustion au-dessus de la chicane de fumée. Si la cheminée est trop haute pour permettre un nettoyage par le haut, monter une trappe de nettoyage

En cas de feu de cheminée ou de surchauffe, HWAM Autopilot IHSM Veille àmettre le système en mode de sécurité et à régler automatiquement tous les clapets pour que le feu s'éteigne vite. N'ouvre pas la portepour ne pas ranimer le feu.Contactez les pompiers.Avant de refaire du feu, demandez au ramoneur de contrcler la cheminée.

Résultats de tests nominaux selon EN 13240
Rendement calorifique 6,0 kW
Température de fumée 269°C
Débit massique du gaz de combustion 5,04 g/s
Résultat des essais d'après NS 3058
Émission de particules 1,78 g/kg

TELECOMMANDE

La télécommande est l'interface utilisateur de HWAM Autopilot IHSM.

La télécommande mesure en tout temps la température ambiente. Placez-la en un lieu sans forte chaleur telle que la chaleur directe du poèle ou du soleil.

Réglez sur la télécommande le niveau de chaleur youlu, tel que vous le faites sur le thermostat d'un radiateur. La télécommande émet les données de température ambiente et de niveau de chaleur souhaité par ondes radio vers l'airbox du poèle (système de pilotage).

Les fonctions de la télécommande sont décrites ci-dessous. L'affichage normal de la télécommande visualise 4 choses à la base :

1) Température ambiente
2) Niveau des piles de la télécommande
3) Réglage thermostat (niveau de chauffage voulu)
4) Ligne d'etat (indique les stades de combustion)

Bouton :

Brève activation - en phase de mise en route ou de combustion = réglage du thermostat (souhaïté niveau de chauffage)

Brève activation - en attente ou en phase de combustion = mise en route du poële, c.-à-d. préparation du poële pour l'allumer.

Activation prolongée - seulement quand le cadran n'est pas éclairé = menu avancé

Description des symboles
IHS	Logo IHS Apparaitès que vous allumez la télécommande, p. ex. après avoir changé les piles.
21°C	Température ambiente La température ambiente est affichée au centre du cadran. La température ambiente est mesurée là où se trouve la télécommande. La mesure de la température ambiente sert à piloter la combustion et à:gérer l'alarme de ravitationnement du feu. Ne placez pas la télécommande àproximé du poèle ni directement exposée aux rayons du soleil afin de ne pas fausser la lecture de la température ambiente.
00000	Niveau des piles Niveau des piles de la télécommande. Quand les piles sont au minimum, il faut les changer. Les piles ont normalement une durée de vie d'entre six mois et un an.
Réglage du thermostat HWAM Autopilot IHS™ se charge deMAINIR la température de la pièce au niveau voulu. Le thermostat fonctionne tout comme un radiateur. Choisissez sur la télécommande le niveau souhaité en fonction des dimensions de la pièce et autres. Vous pouvez régler le thermostat sur six niveaux : (Niveau 0 - 5, où le niveau 3 est une moyenne de 22-24° C). Niveau 0: Régulation de la combustion à son niveau le plus bas (3-4 kW) pas de gestion de la température ambiente Niveau 1-2: Régulation de la température ambiente, niveau bas (env. 18-22°) Niveau 3: Régulation de la température ambiente, niveau moyen (env. 22-24°) Niveau 4: Régulation de la température ambiente, niveau haut (env. 24-26°) Niveau 5: Régulation de la température ambiente maximale rumtemperatur (env. 27-29°). Le niveau 5cherche à atteindre la température ambiente la plus élevé possible le plus vite possible, à préconiser si vous souhaitezCHAuffer au plus vite une pièce froide. Une fois que la température ambiente se rapproche du niveau voulu,CHOisissez sur la télécommande le niveau de chaleur souhaité.
Ligne d'été La ligne d'etat se trouve en bas sur le cadran. Elle indique l'etat de combustion du système. Pas de contact avec l'airbox. En contact - mais en attente. Phase initiale de la combustion. Phase de marche de la combustion Phase finale de la combustion.
Allumage du feu: Le poèle est prêt pour allumer un feu et les registres s'ouvent. Ce symbole apparaît en appuyant 2 fois sur la télécommande en état d'attente ou en phase finale de la combustion. Ce symbole apparaît aussi si, en phase de combustion, vous appuyez deux fois sur la télécommande. Dans le cas spécifique, cela ne peut pas dire que vous foulez rallumer, sinon que vous avez demandé l'ouverture des clapets du poèle pour assurer que le bois ravitaillé a l'air nécessaire pour bien prendre feu.
Alarme de ravitationllement du feu Dès que la combustion produit des braises, l'alarme averit de la nécessité de ravitat- ler le feu. L'alarme se déclenché trois fois à 10 secondes d'intervalle, accompagnée d'un signal sonore. Quantité de bois à ravitailler, trois niveaux possibles : Petite quantité (700 - 1 200 g) Moyenne quantité (1 000 - 2 000 g) Grosse quantité (1 800 - 3 000 g) Il faut toujours ravitailler 2 bûches à la fois, même quand vous ne ravitailliez qu'une petite quantité de bois. La température fait carburer le bois. 2 bûches tiennent mieux la chaleur et leur température monte plus vite.
Rappel de l'alarme de ravitationnement du feu Si l'alarme de ravitationnement du feu s'est déclenchée et que le feu n'a pas été ravitationné, ce symbole apparaît au coin haut gauche. Si le symbole est affchéé depuis longtemps, la température des fumées est peut-être si basse qu'il s'avéré nécessaire de rallumer le feu pour alimenter plus d'air dans le poèle (pour cela appuyez 2 fois sur la télécommande pour faire apparaitre le symbole d'allumage sur le cadran). Après avoir ravitationné le feu, surveillancetz toujours que la ligne d'état passée de la phase de combustion en phase de marche. Vous vous assurez ainsi que le poèle a enregistré l'alimentation de nouvelles bûches et que la combustion à la quantité d'air correcte. Le poèle enregistre le ravitationnement de bois quand le niveau d'oxygène augmente en raison de l'ouverture de la porte. À la fin du stade de combustion, le taux d'oxygène dans la chambre à combustion et celui de la pièce peuvent être si proches l'un de l'autre que l'ouverture de la porte ne se traduit pas par une hausse du taux d'oxygène. Si la ligne d'état ne passes pas de phase de combustion à phase de marche peu après le ravitationnement, appuyez 2 fois sur la télécommande pour faire apparaitre le symbole d'allumage (boîte d'allumentes).
Actualisation Chaqueactualisationde l'Airbox(par un technicien)est signalée sous cette forme.
Menu avancé La télécommande offreet un menu dans lequel modifier les réglages avancés. Appuyez sur le bouton de la télécommande pendant 5 secondes pour afficher le menu avancé Menus principaux: •Son(activé ou muet) •Autotest(pour lancer l'Autotest/"selvtest",p.ex.après uneactualisation du service technique) •Info système(version du logiciel de l'Airbox et de la télécommande) •Connexion avec le poèle/"Link to stove" (utile pour faire correspondre la télé-commande et l'Airbox,fonction effectuéedans nos ateliers)
Alarmedes'entretien En présenced'une alarmede'entretien,vous pouvez continuerà allumer le poèle mais il convient de contacter votre distributeur au plus vite. N'oubliez pas d'indiquer le code d'erreur affchéé sur le cadran. Il se peut que le poèle brûle mal.
Alarmedes'secURITY En presenced'une alarmede'secURITY, n'allumez pas le poèle. Contactez vosider distributeur au plus vite. N'oubliez pas d'indiquer le code d'erreur affchéé sur le cadran.

Mise au rebut et récapération

Quand vous vous débarrassez des piles de la télécommande, ne les jetez pas à la poubelle et respectez les réglementations nationales.

Conformité réglementaire

Conforme aux Directives européennes 72/23/CEE et 2004/108/CEE.

GUIDE DE CHAUFFAGE - BOIS

Lors de la première utilisation de votre poèle, chauffez modérément pour permettre à tous les matériaux de s'accoutumer à la chaleur. La lacque se durcit lors de la première utilisation. Ouvrez donc très prudèment la porte et le tiroir à cendres. Sinon les joints risquent de rester bloqués dans la lacque. La lacque peut aussi dégager des odeurs désagréables. Veillez donc à ce que la pierce soit bien aérée. Les poignées de commandes se trouvent derrière la coulisse sous la porte.

Informations concernant le combustible

Types de combustibles autorisés

Le poèle est conforme aux normes européennes EN uniquement pour la combustion de bois. Il est conseilé d'utiliser du bois fendu sec avec une teneur en eau maximale de 20% . La combustion de bois humide est moins bonne pour l'environnement et pour la rentabilité.

Types de bois conseillés

Tous les types de bois tels que le bouleau, le hêtre, le chêne, l'orme, le frêne, les conifères et les arbres fruitiers peuvent être utilisés dans votre poèle. Ce qui fait la différence, ce n'est pas la combustibilité du bois mais son poids au m³. Le hêtre pèse plus au m³ que le sapin, par exemple. Il faudra donc davantage de sapin que de hêtre pour produit la même quantité de chaleur.

Types de combustibles à proscrire

Il est interdit de brûler les matériaux suivants : imprimés • agglomeré • matières plastiques • caoutchouc • combustibles liquides • déchets tels que cartons de lait • bois vernis, peint ou impregné. Ces matériaux sont prohibés puisque leur combustion dégage des matières nuisibles à la santé et à l'environnement. Ces produits peuvent aussi endommager votre poêle et votre cheminée et leur utilisation entraîne une perte de garantie.

Stockage du bois

Pour obtenir une teneur d'eau de max. 20% stockez le bois à l'abri pendant au moins 1 an, de préférence au soleil et à l'air.

Le bois doit être sec (teneur d'eau max. de 20% ) avant de le rentrer à l'intérieur. Il est conseillé de garder le bois à brûler pendant quelques jours à l'intérieur.

Dimensions conseillées

Il est important de respecter les dimensions des bouches pour obtenir une bonne combustion. Ces dimensions sont les suivantes.

Type de bois Longueur en cm Diamètre en cm
Bois d'allumage (fendu mince) 25 à 33 2 à	5
Bùches fendues 25 à 33 7 à 9

Instructions spéciales pour poêles revêts de stéatite

La stéatite est un produit naturel qui doit s'adapter aux changements de température, d'ou la nécessité de faire preuve de prudence les premières fois que vous allumez un feu. Nous vous recommendons de procéder comme suit :

I. Premier feu (stéatite)

Garnissez le poèle avec du petit bois d'environ 2 à 5 cm de diamètre. Prévoyez une quantité correspondant à 2 buches (max. 2 kg). Déposez 2 cubes allume-feu dans la couche supérieure de petit bois. Appuyez deux

fois sur la télécommande pour faire apparaitre le symbole du feu. Allumez les cubes et refermez la porte. Sur la télécommande, reglez la tempéature au niveau 1. Laissez le feu se consumes et ne ravaitaillez pas même si l'alarme de ravitationnement du feu se déclènche. Une fois le feu complètement éteint, ouvrez la porte et laissez-la ouverte pendant que le poèle se refroidit à la tempéature ambiente.

2. Deuxieme feu (stéatite)

Garnissez le poèle avec du petit bois d'environ 2 à 5 cm de diamètre. Prévoyez une quantité correspondant à 2 buches (max. 2 kg). Déposez 2 cubes allume-feu dans la couche supérieure de petit bois. Appuyez deux fois sur la télécommande pour faire apparaitre le symbole du feu. Allumez les cubes et fermez la porte. Sur la télécommande, réglez la température au niveau 2. Dès que l'alarme de ravitationnement du feu se déclenché, remettez du bois. Remplissez à moitié la chambre de combustion avec du bois sec d'environ 7 à 9 cm de diamètre. Laissez le feu se consommer et le poèle refroidir à température ambiente avant de le rallumer.

3. Troisième feu (stéatite)

Reprenez comme pour le deuxième feu, mais utilisez plus de bois cette fois, puis reglez la température au niveau 3 sur la télécommande. Laissez le feu se consommer et, une fois le feu éteint, laissez à nouveau le poèle se refroidir.

Pour allumer le feu

Bien allumer le feu est très important pour une bonne combustion. Un poèle froid et une cheminée froide sont deux défis pour la combustion. Il faut que les fumées attaignent le plus vite possible une température élevée. Ce n'est que quand les fumées tournent autour de 350^ C que la combustion est favorable à l'environnement.

Placez 2 bùches (de 5-8 cm de diamètre) à l'horizontal au fond de la chamre de combustion. Au-dessus, placez 5-8 morceaux de petit bois en les croisant. Déposez 2 cubes allume-feu dans la couche supérieure de petit bois. Appuyez deux fois sur la télécommande pour faire apparaitre le symbole du feu. Allumez les cubes et refermez la porte. Sur la télécommande, réglez la température au niveau souhaité.

Si la température des fumées n'atteint pas les 350^ C souhaités dans l'espace de 15 minutes, la télécommande lance une alarmé même si les bùches sont enflammées. Cette alarme peut paraitre déplacée, mais elle est causée par une élevation trop lente de la température. Faire brûler du petit bois élève souvent la température.

HWAM Autopilot IHS^TM ferme les 3 clapets une fois que le poèle ne brûle plus (qu'il est en attente). L'air chaud ambient ne pénétre donc plus dans la cheminée (perte d'énergie). Ceci peut par contre signifier que la cheminée est très froide lorsque vous allumez le feu. Il est en certains cas nécessaire de contribuer à un meilleur tirage en brûlant quelques pages de journaux sur les bûches. Merci de consulter www.hwam.com pour plus de détails sur le fonctionnement de la cheminée.

Important! N'ouvre pas la portependant que vous allumez le feu; pour que le pilote intelligent puisse fonctionner, le tiroir à cendres doit rester fermé pendant que le poèle est allumé. N'ouvre la porte que pour allumer le feu, pour le ravitailler ou pour nettoyer.

Fonctionnement du thermostat

Comme point de départ, HWAM Autopilot IHS assure une combustion favorable à l'environnement et s'adapte à la température ambiente souhaitée. La fonction de thermostat est comme celle d'un radiateur. Reglez le niveau de chaleur youlu pour la piece dans laquelle se trouve le poèle. Une fois que le thermostat est réglé au niveau souhaité, le pilotage s'adapte autant que possible à la température ciblée.

• Quand la température ambiente est inférieure au niveau de chauffage souhaite, le pilotage élève la température des fumées afin d'augmenter l'émission de chaleur du poële.
• Quand la température ambiente dépasse le niveau de chauffage souhaité, le pilotage bises la température des fumées pour prolonger la vie des braises le plus possible avant de ravitailler le feu. Ceci

en vue de réduire l'émission de chaleur du poèle, mais aussi de permettre de ravitailler le feu sans avoir à rallumer. Si la température ambiente chute au-dessous du seuil voulu, la phase de braises est écourtee et le système lance une alarme de ravitationnement. Le système lance un signal de ravitationnement des que la température des fumées tourne autour de 180^ C; à 100^ C, le système se met en position d'attente et tous les clapets se referment.

Si la température ambiente est largement inférieure au niveau souhaite, le pilotage élève la température des fumées. Si cette hausse de température n'est pas satisfaisante, le pilotage émet une alarmé de ravitationnement dans l'attente d'une nouvelle charge de bois pour atteindre le niveau de chaleur voulu dans la pierce.
- Si la température ambiente après le ravitallement n'a toujours pas atteint le niveau souhaité, c'est peut-être en raison de l'humidité du bois ou d'un manque de tirage dans la cheminée. La température des fumées doit toujours tendre à être de min. 350^ C par égard à l'environnement.

Pour ravitailler le feu

Lorsque l'alarme de ravitation du feu se déclenché, le poèle est prét à receivevoir du bois. La télécommande vous recommende qu'elle quantité de bois ravitailler.

Faible quantité de bois 1200g) (1000-2000 g)

Moyenne quantité de bois -3000g)

Grosse quantité de bois

Par égard à la combustion, mettez au moins deux bûches à la fois, même si vous ne devez alimenter qu'une petite quantité de bois. Vous pouvez aussi désirir de ne pas ravitailler le feu. Le feu s'eteindra automatiquement après un certain temps.

Il arrive dans de rares cas que le système n'enregistre pas les nouvelles bûches. P.ex. quand le taux d'oxygène dans la chambre de combustion est si élevé, en raison de la base température des fumées, qu'il n'enregistre pas de hausse du taux d'oxygène malgré les portes ouvertes. Àpres chaque ravitationlment de bois, contrôlez la ligne d'etat sur la télécommande. Peu après le ravitationllement, la ligne s'allume au centre ( ), dans la case qui indique la phase de marche de la combustion. Si la combustion est en attente, appuyez 2 fois sur la télécommande pour faire apparaitre la boîte d'allumentes.

Pendant la combustion, la surface extérieure du poèle se réchauffe. Une certaine prudence est donc de rigueur.

Le poèle n'est pas concu pour la combustion au charbon ou au coke. On peut néanmoins y brûler des briquettes, en les plaçant sur les braises de bois.

L'utilisation d'autres types de combustibles que le bois provoque des dépots de suie sur le verre.

Commande du registre dans le compartment thermique

Un registre, place derrière le poèle, entre la plaque supérieure du poèle et le compartment thermique, permet d'ouvrir et fermer pour l'air de convection dans le compartment thermique. Pour ouvrir l'air de convection, déplacer le registre à gauche et pour le fermer le déplacer à droite.

Pour accumulator le plus rapidement possible la chaleur dans la pierre allaire du compartment thermique, il est recommendé que le registre de convection soit fermé pendant la combustion.

Avec le registre de convection fermé, le compartment thermique maintient le plus longtemps possible la chaleur accumulée dans la pierre ollaire du compartment thermique. En ouvrant le registre, la chaleur de la pierre ollaire du compartment thermique va par contre se diffuser très rapidement dans la piece.

Chaleur rapide ou forte

Pour obtenir une chaleur rapide ou forte, brûlez un grand nombre de bûches de petite taille.

Combustion maximale

Remplissage maximal par heures :

Bois: 3,1 kg

Si ces limites sont dépassees, le poèle n'est alors plus couvert par la garantie de fabrication, et risque d'être endommagé par la trop forts chaleur. Le poèle estapprovéd pourutilisation intermittente.

Intervalle de replissage

Intervalle de replissage normal en rendement nominal

Bois: 65 min

Combustion longue

Pour ralentir au plus la combustion, reglez la tempéature ambiente au niveau 0. La tempéture des fumées émises est alors aussi basse possible et les glaises duront un maximum.

Pour obtenir la meilleure combustion possible

HWAM Autopilot IHSTM est conçu de sorte à assurer la combustion la plus propre et la plus économique possible. Pour une bonne combustion, il faut que le feu reçoive en temps d' un volume correct d'oxygené à l'endroit youlu dans la chambre de combustion. HWAM Autopilot IHSM tient compte des facteurs externes variables, mais il est important de brûler du bois propre et sec (taux d'humidité de 16 à 20%). Pour plus de détails, consultez www.hwam.com.

Nettoyage du verre

Il est recommandé d'essuyer le verre une fois le poèle eteint, de préfence avec du papier essuie-tout.

Types de combustibles

Le poèle peut subir des dommages à haute températures, par exemple un blanchiment de la vitre. Pour éviter cela, fermez toujours le tiroir à cendres pendant la combustion. Soyez aussi très prudent si vous utilisez un combustible dégageant une chaleur importante, comme par exemple des briquettes. Si la temperature des fumées dépasse 580^ , HWAM Autopilot IHSTM se met en position de sécurité et referte automatiquement le clapet d'air pour éviter toute surchauffe. Dès que la temperature chute à 450^ , la combustion normale reprend.

Il est recommendé d'utiliser du bois de boueau ou de hentre qui a ete de bite et entropose pendant au moins un an à l'extérieur, sous abri. Le bois doit etre sec (teneur d'eau max. de 20% ) avant de le rentrer a l'intérieur. Il est conseillede garder le bois a bruler pendant quelques jours a l'intérieur.

Les briquettes émettent beaucoup de chaleur. Certains types se dilatent fortement, ce qui résultat en une combustion incontrôable.

Le charbon brûle à haute température et produit beaucoup de suie. Le charbon doit être placé dans la corbeille à charbon. Impropré à la combustion pour ces poêles.

Le coke brûle à haute température et produit beaucoup de suie. Le coke doit être placé dans la corbeille à charbon. Ce combustible use fortement le poêle et la chambre de combustion, et en réduit donc considérablement la durée de vie. Impropré à la combustion pour ces poêles.

Les modèles sont approuvés selon la norme EN 13240, uniquement pour la combustion de bois. Il est interdit d'y brûler des panneaux de particules, du bois laqué, peint ou impréné, du plastique ou du caoutchouc.

ENTRETIEN

Nettoyage de l'extérieure du poèle

Ne proceder à l'entretien du poèle que lorsque celui-ci est froid. L'entretien quotidien se limite au strict minimum. Pour le nettoyage extérieur du poèle, nous vous conseillons de vous servir de votre aspirateur, équipé d'une Brosse à épousseter à poils doux. Vous pouvez également essuyer le poèle avec un chiffon doux ou avec un plumeau. Mais n'oubliez pas: Seulement lorsque le poèle est froid. N'utilise pas d'eau, d'alcool ou autre produit de nettoyage, cela pourrait endommager la laque.

Il est recommandé de nettoyer le poèle à fond une fois par an. Eliminer la cendre et la suite de la chambre de combustion.

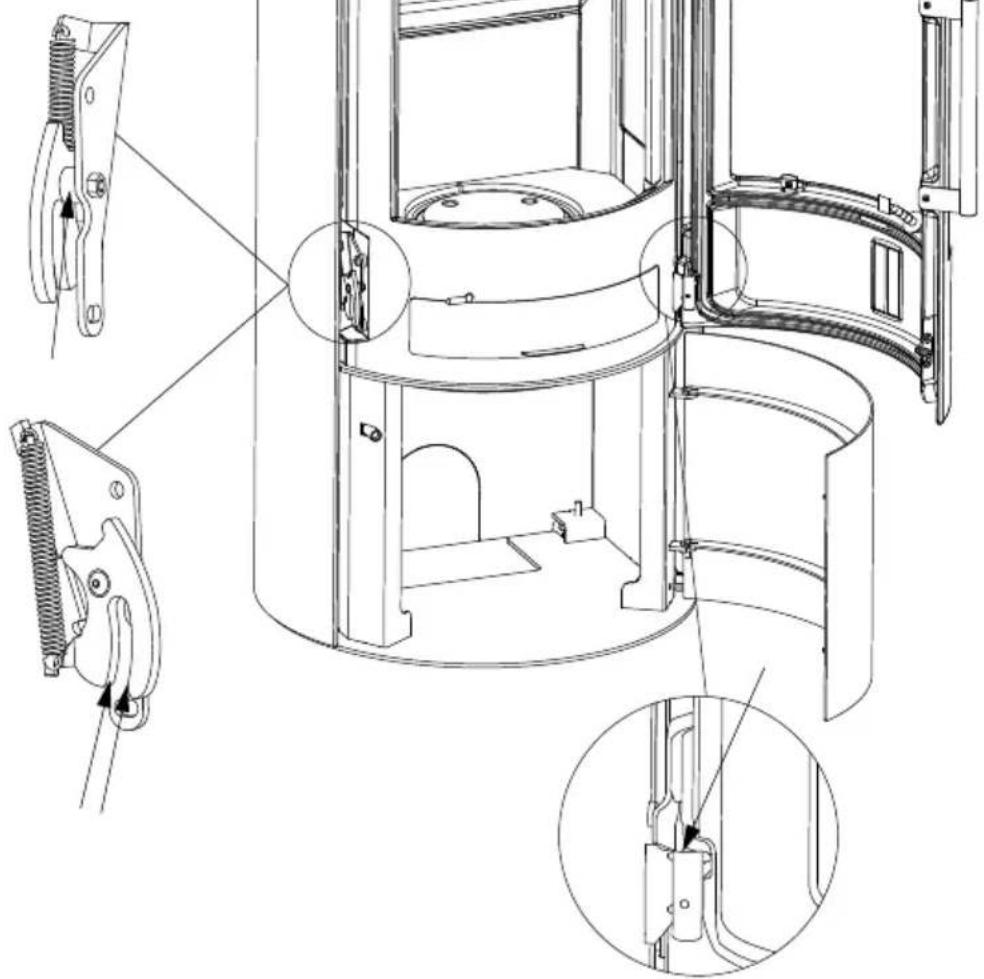

Graisses les charnières et le crochet de fermeture en atomisant uneGRAisse au cuivre liquide (qui supporte 1.100 °C), voir notre schéma H. Soulevez la ported d^ / 2 cm et atomise laGRAisse au cuivre dans le tourillon de la charnière.

Contrôle

Au moins tous les deux ans, faites effectuer un contrôle préventif approfondi de votre poèle. Ce contrôle comprend entre autres:

Nettoyage en profondeur du poèle.
- Verification des joints d'etanchéité. Changez les joints s'ils ne sont plus intacts ou s'ils ont durci.
- Contrôle des matériaux isolants et remplacement évientuel.
- Contrôle de la construction (seulément dans certains pays).
- Contrôle du fond/de la grille de secousse.
Graissez les charnières et le crochet de fermeture avec une graisse au cuivre (voir illustration G).

Le contrôle doit être effectué par un installerateur qualifié. N'utiliser que des pieces de rechange d'origine.

Nettoyage du poèle interieur

Sortir la plaque de déviation et le déflecteur de fumée, avant le nettoyage.

(illustration E)

• Retirer tout d'abord la clayette (1) du rail métallique (2) à l'arrête de la chambre de combustion. La faire descendre sous les supports (3) et la retarder en la faisant basculer.
• Soulever la plaque de déviation (4) pour la dégager des crochets (5) se trouvant sous la plaque supérieure et la faire basculer pour lasorting.

Cendres

Pour vider plus facilement le tiroir à cendres, introduisez-le dans un sac poubelle. Retournez le tiroir et retirez-le doucement du sac. Les cendres seront enlevées par le service de ramassage des ordures menagères.

Attention, il peut y avoir des braises dans la centre jusqu'à 24 heures après l'extinction du feu!

Isolation

L'isoation de la chamre de combustion, efficace mais poreuse peut s'user avec le temps et etre endomagée. Le fait que l'isoation se fendille ne reduit en rien l'efficacite du poele. Il est cependant recommande de la replacer lorsque I'usure a reduit l'isoation a moins de la moitié de son epaisseur d'origine.

Porte/verre

Si la porte en verre est souillée, vous la nettoirez facilement avec du papier cuisine imbibé d'eau que

you aurez aussi trempé dans les cendres. Nettoyez la vitre en frottant de haut en bas. Essuyez avec du papier cuisine sec.

Contrôler régulément l'état des joints de la porte. Sils ne sont pas couples et intacts, les replacer. Utiliser exclusivement des joints originaux.

Surface

Normalement,aucun retraitement de la surface n'est nécessaire.D'éventuels defaults de la laque peuvent cependant être réparés à l'aide d'un spray Senotherm.

Garantie

La garantie ne s'applique pas en cas de manque d'entretien!

Alarmes d'entretien

Vous pouvez continuer à utiliser le poèle mais il convient de contacter votre distributeur au plus vite. Il se peut que le poèle brûle mal.

DEFAUTS DE FONCTIONNEMENT

Verre couvert de suie

• Le bois est trop humide. Utilisez uniquement du bois qui a eté stocké au moins durant 12 mois sous un auvent et dont le taux d'humidité est de 20% environ.
• Il se peut que les joints de la porte ne soient plus étanches.

Formation de fumée au moment d'ouvrir la porte

• Il se peut que le registre de la cheminée soit fermé. Ouvrir le registre.
• Le tirage de la cheminée est insuffisant. Voir paragraphe sur la cheminée ou contacter le ramoneur.
• La trappe de ramonage n'est plus étanche ou manquante. Changer ou installer une trappe de ramonage.
• Ne jamais ouvrir la porte tant que le bois est enflammé.

Combustion incontrôlée

• Le joint de la porte ou du cendrier n'est plus étanche. Changer le joint.

Alarmes de sécurité

N'utilisez pas le poèle. Contactez votre distributeur au plus vite.

En cas de début de fonctionnement auquel vous ne pouvez pas remédier, contacter le revendeur.

Déclaration de RENDEMENT

Procurez-vous la déclaration de rendement sur notre site par le biais des liens suivants :

HWAM 3610 avec Autopilot IHS™: www.hwam.com/dop/3610ihs

HWAM 3630 avec Autopilot IHS™: www.hwam.com/dop/3630ihs-3650ihs

HWAM 3650 avec Autopilot IHS™: www.hwam.com/dop/3630ihs-3650ihs

HWAM 3620 avec Autopilot IHS™: www.hwam.com/dop/3620ihs

HWAM 3640 avec Autopilot IHS™: www.hwam.com/dop/3640ihs-3660ihs

HWAM 3660 avec Autopilot IHS™: www.hwam.com/dop/3640ihs-3660ihs

HWAM 3610 IHS
