Caractéristiques techniques	Poids : 150 kg, Dimensions : 1000 x 500 x 1000 mm, Puissance : 6 kW, Rendement : 80%
Type de combustible	Bois
Utilisation	Chauffage d'appoint, ambiance chaleureuse, installation dans des espaces de vie
Maintenance	Nettoyage régulier du foyer, vérification des conduits de cheminée, ramonage recommandé tous les ans
Sécurité	Installation conforme aux normes de sécurité, éloigner les matériaux inflammables, utiliser uniquement du bois sec
Informations générales	Garantie : 5 ans, Fabrication : Danemark, Design moderne et épuré

FOIRE AUX QUESTIONS - 4660 Hwam

Comment allumer ma cheminée Hwam 4660 ?

Pour allumer votre cheminée Hwam 4660, ouvrez le tiroir à cendres, placez du papier et des petites bûches à l'intérieur, puis utilisez des bûches plus grosses. Une fois le feu allumé, fermez la porte et réglez l'arrivée d'air.

Comment nettoyer ma cheminée Hwam 4660 ?

Pour nettoyer votre cheminée, attendez qu'elle soit complètement froide. Retirez les cendres avec un aspirateur à cendres ou un seau. Nettoyez la vitre avec un produit adapté et un chiffon non abrasif.

Quelle est la capacité de chauffage de la Hwam 4660 ?

La Hwam 4660 a une capacité de chauffage d'environ 120 m², selon l'isolation de votre maison et la qualité du combustible utilisé.

Quels types de bois puis-je utiliser dans ma cheminée Hwam 4660 ?

Il est recommandé d'utiliser du bois dur bien sec, comme le chêne, le hêtre ou le frêne. Évitez le bois résineux et humide.

Que faire si la vitre de ma cheminée Hwam 4660 devient noire ?

Si la vitre devient noire, cela peut être dû à une mauvaise combustion. Assurez-vous d'utiliser du bois sec et de régler correctement l'air d'admission.

Comment régler l'arrivée d'air sur ma cheminée Hwam 4660 ?

L'arrivée d'air peut être réglée à l'aide de la manette située sur la façade de la cheminée. Tournez-la pour augmenter ou diminuer le flux d'air.

Est-il normal d'avoir des crépitements lors de l'utilisation de la Hwam 4660 ?

Oui, des crépitements peuvent se produire lors de la combustion du bois, en particulier si le bois est légèrement humide. Cela indique que le feu est actif.

Puis-je utiliser des bûches de bois compressé dans ma Hwam 4660 ?

Oui, vous pouvez utiliser des bûches de bois compressé, mais assurez-vous qu'elles sont certifiées pour un usage dans des cheminées.

Comment prolonger la durée de vie de ma cheminée Hwam 4660 ?

Pour prolonger la durée de vie de votre cheminée, utilisez toujours du combustible approprié, nettoyez régulièrement les cendres et la vitre, et faites inspecter votre cheminée par un professionnel chaque année.

Où puis-je trouver des pièces de rechange pour ma cheminée Hwam 4660 ?

Vous pouvez trouver des pièces de rechange auprès de votre revendeur Hwam local ou sur le site officiel de Hwam.

MODE D'EMPLOI 4660 Hwam

Table de matières, Français

Illustrations.... 3-7

Guide de montage et d'installation.... 18

Guide de chauffage - bois 21

Généralités.... 23

Entretien.... 25

Défauts de fonctionnement.... 26

Déclaration de rendement.... 27

A.

1 2 3 4

AI)

1 3 4

A2)

B.

2 1 6 4 3 5 BI)

Prescriptions légales

Veillez à respecter les prescriptions légales et techniques lorsque vous installez votre poêle HWAM. Demandez conseil à votre vendeur HWAM pour le montage de votre poêle.

Encombrement

La pièce dans laquelle le poêle doit être installé, doit être pourvue d'une arrivée d'air frais de combustion. Une fenêtre basculante ou une ventouse d'aération réglable sont suffisantes, l'idéal serait cependant le raccordement à un système d'air frais HWAM. Placer le clapet d'air/registre d'aération de telle sorte qu'il ne puisse pas être bloqué.

Portance du support

Avant de placer le poêle, il convient de s'assurer que le support est capable de supporter le poids du poêle et de la cheminée. Le poids de la cheminée se calcule à partir de sa dimension et de sa longueur. Poids des poêles:

Modèle Poids Hauteur Largeur Profondeur
HWAM 4620c/4620m 119/117 kg 84,8 cm 63,0 cm 40,6 cm
HWAM 4620c/4620m en pierre ollaire 164/162 kg 84,8 cm 63,0 cm 40,6 cm
HWAM 4620c/4620m en grès 153/151 kg 84,8 cm 63,0 cm 40,6 cm
HWAM 4640c/4640m 133/131 kg 114,3 cm 63,0 cm 40,6 cm
HWAM 4640c/4640m en pierre ollaire 197/195 kg 114,3 cm 63,0 cm 40,6 cm
HWAM 4640c/4640m en grès 182/180 kg 114,3 cm 63,0 cm 40,6 cm
HWAM 4660c/4660m 153/151 kg 138,8 cm 63,0 cm 40,6 cm
HWAM 4660c/4660m en pierre ollaire 224/222 kg 138,8 cm 63,0 cm 40,6 cm
HWAM 4660c/4660m en grès 209/207 kg 138,8 cm 63,0 cm 40,6 cm
HWAM 4680c/4680m 172/170 kg 168,3 cm 63,0 cm 40,6 cm
HWAM 4680c/4680m en pierre ollaire 258/256 kg 168,3 cm 63,0 cm 40,6 cm
HWAM 4680c/4680m en grès 237/235 kg 168,3 cm 63,0 cm 40,6 cm
Pierres de stockage thermique HWAM 4660 Ca. 45 kg
Pierres de stockage thermique HWAM 4680 Ca. 111 kg

Résultats de tests nominaux selon EN 13240
Rendement calorifique	7 kW
Température du gaz de combustion EN 13240 point de mesure	267°C
Température du gaz de combustion mesurée à la sortie	320°C
Débit massique du gaz de combustion 5,9 g/s
Rendement	80%
Résultat de test selon NS 3058
Émission des particules	1,74 g/kg

Distance par rapport aux materiaux inflammables

Posez votre poêle HWAM sur un support non inflammable. Si le poêle est posé sur un sol en parquet ou une autre matière inflammable, une plaque de sol doit recouvrir la surface devant le poêle.

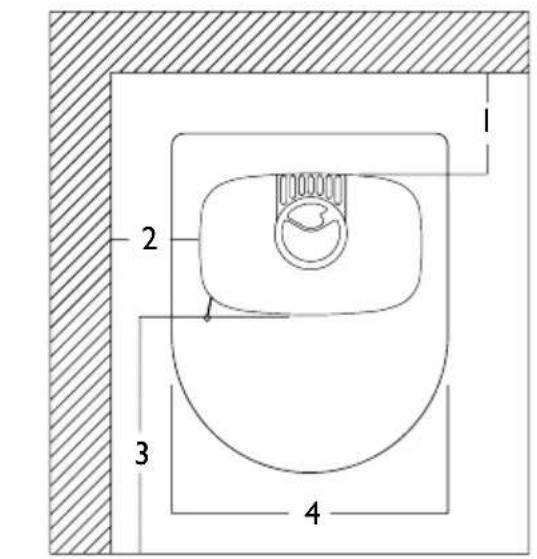

Distances minimales - (illustration A) conduit de fumée non isolé:	HWAM 4600 avec habillage en acier	HWAM 4600 avec habillage en pierre ollaire / grès
1. À une cloison en brique, sur l'arrière, cm	10 10
2. À une cloison en brique, sur le côté, cm	10 10
1. À une cloison inflammable, sur l'arrière, cm	20 20
2. À une cloison inflammable, sur le côté, cm	35 45

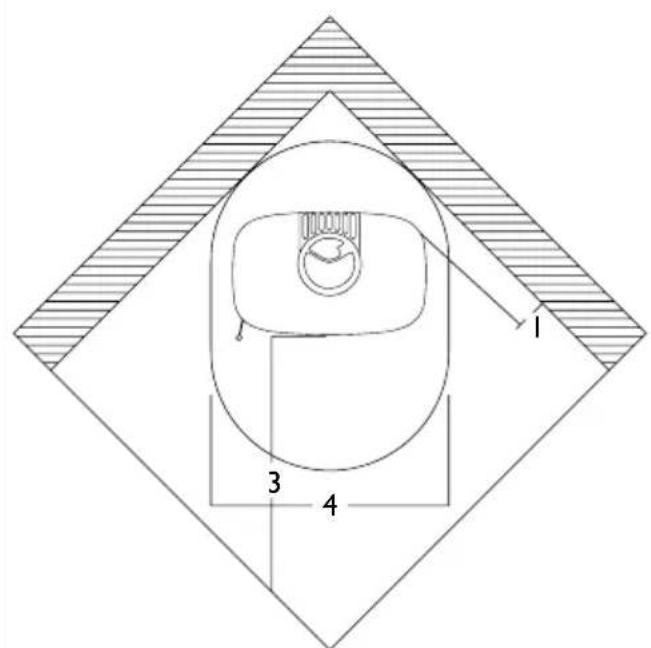

1. À une cloison inflammable, installation en coin, cm	12 15
3. Distance au mobilier, sur le devant, cm	130 140

Distances minimales - (illustration A) conduit de fumée isolé:	HWAM 4600 avec habillage en acier	HWAM 4600 avec habillage en pierre ollaire / grès
1. À une cloison en brique, sur l'arrière, cm	7* 7*
2. À une cloison en brique, sur le côté, cm	7* 7*
1. À une cloison inflammable, sur l'arrière, cm	7* 7*
2. À une cloison inflammable, sur le côté, cm	40 45
1. À une cloison inflammable, installation en coin, cm	12 15
3. Distance au mobilier, sur le devant, cm	130 140

*Nous recommandons toutefois 10 cm pour la maintenance de l'Autopilot HWAM.

Attention ! Tous les éléments vitrés ne sont pas résistants à la chaleur. Une paroi vitrée doit donc, dans certains cas, être considérée comme matériau inflammable. Veuillez contacter votre ramoneur ou le fabricant de la paroi vitrée en ce qui concerne l'écart de sécurité aux éléments vitrés.

Tenez compte de la réglementation en vigueur relative à l'écart entre le mur et le conduit.

L'écart au mur est déterminé pour permettre la maintenance de l'automatisme.

Exigences imposées à la cheminée

La cheminée doit posséder une hauteur garantissant des caractéristiques de tirage suffisantes et ne doit pas provoquer de nuisance par la fumée qui s'en échappe. Tirage nominal requis : 12 Pa

La section minimale de la cheminée est de 150 mm. L'exigence minimale est cependant que la section doit toujours correspondre à la section de la sortie du poêle. La cheminée devrait en outre être pourvue d'une porte de nettoyage facilement accessible.

Remplacement d'un échappement par le dessus par un échappement par l'arrière (illustrationH)

Les points I et 12 sont à effectuer uniquement pour les modèles HWAM 4660 et HWAM 4680.

I. Dégagez la partie avant du compartiment thermique (I) en la soulevant du poêle.
2. Soulevez la plaque supérieure (2) du poêle.
3. Démontez la plaque arrière (3) en desserrant les deux vis (4). La plaque arrière est prédécoupée en vue d'intégrer le conduit de fumée. Découpez la plaque (5) à l'intérieur de la zone de découpe.
4. Le bouclier thermique est prédécoupé en vue d'intégrer le conduit de fumée. Découpez la plaque (6) à l'intérieur de la zone de découpe.

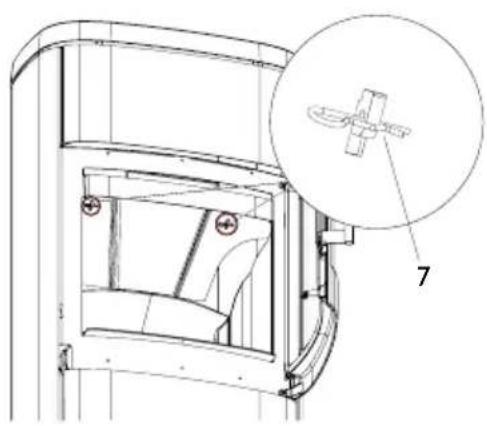

5. Démontez la plaque de protection (7) située à l'arrière du poêle (derrière la plaque découpée du bouclier thermique) en retirant les 3 vis (8).
6. Démontez le cercle des fumées (9) situé sur la chambre de combustion en retirant les trois vis (10).
7. Montez le cercle des fumées (9) devant l'orifice d'échappement des fumées à l'arrière du poêle, puis fixez-le à l'aide des trois vis (10).
8. Montez la plaque de protection (7) afin de fermer l'échappement des fumées sur la chambre de combustion (à l'endroit où la couronne a été retirée), puis fixez-la à l'aide des trois vis (8).
9. Montez la plaque arrière (3) sur les ergots de guidage (11) à l'arrière de la plaque de fond du poêle,

puis fixez-la sur le dessus à l'aide des deux vis (4).

1. Montez la plaque supérieure (2) sur le poêle.
   II. Montez le couvercle supérieur en fonte ou en pierre (12) dans l'orifice de la plaque supérieure.
2. Remontez la partie avant (1) du compartiment thermique.

Montage des pièces détachées

Avant l'installation du poêle, vérifiez que toutes les pièces détachées ont été correctement installées.

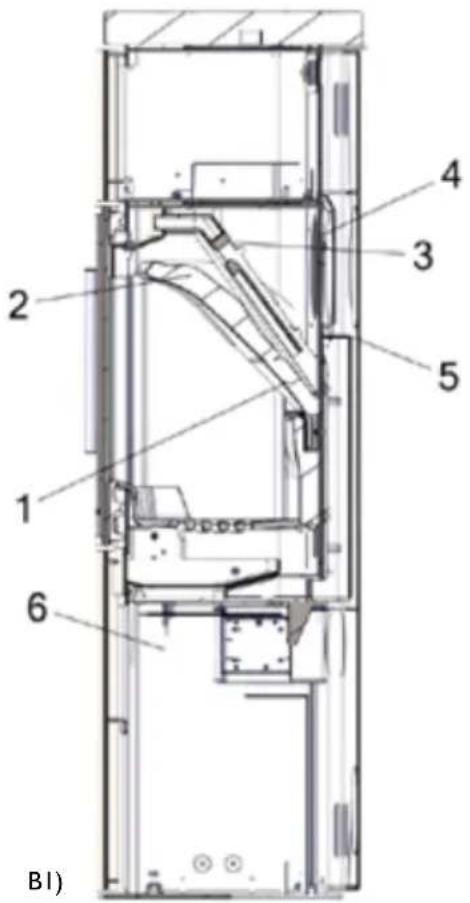

Coupe verticale des poêles (illustration B):

I. Clayette inférieure. La clayette doit être placée sur le rail d'acier à l'arrière de la chambre de combustion.
2. Clayette supérieure. La clayette doit être placée sur la clayette inférieure.
3. Le déflecteur en acier est en deux parties. Chaque moitié est fixée à un crochet sous la plaque supérieure et dotée d'une protection de transport sous forme de deux goupilles (7). Celles-ci doivent être retirées avant toute utilisation du poêle.
4. Échappement par l'arrière. Celui-ci est fermé en usine par une plaque vissée. L'échappement est ainsi caché derrière la plaque arrière.
5. Plaque d'habillage amovible couvrant le régulateur automatique. Doit toujours être montée sur les poêles installés contre une cloison inflammable.
6. Bouclier à chaleur amovible, sous le tiroir à cendres.

Pieds réglables (illustration D)

Votre poêle est livré avec quatre pieds réglables. Si vous devez les utiliser, montez-les en suivant les indications fournies sur l'illustration. Réglez les vis, deux de chaque côté, selon la hauteur souhaitée. Une fois les pieds réglables ajustés, celui-ci ne peut plus être déplacé pour éviter des rayures sur le sol. Aussi, nous vous recommandons de régler les pieds réglables à leur position initiale avant de déplacer le poêle.

Raccordement à la cheminée

Les poêles comportent une sortie de fumées à l'arrière et sur le dessus. Il peut ainsi être raccordé soit par le dessus à un conduit de raccordement conforme en acier, soit par l'arrière directement à une cheminée.

Vérifiez soigneusement que la cheminée est étanche et qu'il n'existe pas un risque de faux tirage au niveau de la plaque de protection en cas de blocage de l'échappement des fumées, de la trappe de ramonage et de l'assemblage des conduits. Notez qu'un coude au niveau du conduit de fumée ainsi qu'un montage horizontal de celui-ci réduisent l'effet de tirage de la cheminée.

Coupe verticale du conduit de fumées (illustration C):

CI : Sortie de fumée arrière, par le haut.
C2 : Sortie de fumée arrière.

I. Conduit de raccordement en acier.
2. Coude s'ajustant dans le manchon de sortie des fumées du poêle.
3. Cheminée maçonnée.
4. Manchon encastré dans la maçonnerie. S'adapte au conduit de raccordement.
5. Rosace. Dissimule le scellement effectué autour du manchon dans la maçonnerie.
6. Jointure. À boucher à l'aide d'un cordon d'étanchéité.
7. Conduits de fumée du poêle HWAM.
8. Plaque de protection dans la plaque arrière extérieure : à briser lorsque l'échappement doit se faire par l'arrière.
9. Couvercle vissé : à visser sur la plaque supérieure lorsque l'échappement doit se faire par l'arrière.
10. Manchon à fumée : à visser sur la face arrière lorsque l'échappement doit se faire par l'arrière.
II. Registre de réglage dans le conduit de fumée.
12. Trappe de nettoyage.
13. Conduit de fumée pour l'échappement par l'arrière.
14. Couvercle en fonte amovible : à placer sur la plaque supérieure lorsque l'échappement se fait par l'arrière.

La cheminée

La cheminée est le moteur du poêle et donc essentielle au fonctionnement de ce dernier. Le tirage de la cheminée crée une dépression dans le poêle. Cette dépression évacue la fumée provenant du poêle, aspire de l'air, à travers le registre, vers ce que l'on appelle le balayage du verre, qui empêche le dépôt de suie, et aspire de l'air, à travers les registres primaire et secondaire, pour alimenter la combustion.

Le tirage se forme en raison de la différence de température entre l'intérieur et l'extérieur de la cheminée. Plus la température à l'intérieur de la cheminée est élevée, plus le tirage sera fort. Il est donc essentiel que la cheminée soit bien chaude avant de fermer les registres et de réduire le niveau de combustion dans le poêle (une cheminée maçonnée met plus de temps à chauffer qu'une cheminée en acier). Si le tirage est mauvais dans la cheminée du fait des conditions météo, il est très important de réchauffer la cheminée le plus vite possible. Il s'agit d'obtenir rapidement des flammes. Utiliser du bois fendu très mince ou un bloc d'allumage supplémentaire.

Après une longue période de non utilisation, il est important de vérifier qu'il n'y a pas de blocage dans le conduit de la cheminée.

Plusieurs dispositions de raccord sont possibles pour la même cheminée. Vérifier cependant les règlements en vigueur.

Mal utilisée, une bonne cheminée peut mal fonctionner. Inversement, une mauvaise cheminée peut fonctionner de façon satisfaisante si elle est bien utilisée.

Ramonage de la cheminée

Faire ramoner la cheminée une fois par an pour prévenir le risque de feu de cheminée. Nettoyer en même temps le conduit et la chambre à combustion au-dessus de la chicane de fumée. Si la cheminée est trop haute pour permettre un nettoyage par le haut, monter une trappe de nettoyage.

En cas de feu de cheminée, fermer tous les registres et contacter les services d'incendie. Avant d'utiliser à nouveau la cheminée, la faire vérifier par le ramoneur.

GUIDE DE CHAUFFAGE - BOIS

La laque se durcit lors de la première utilisation. Ouvrez donc très prudemment la porte et le tiroir à cendres. Sinon les joints risquent de rester bloqués dans la laque. La laque peut aussi dégager des odeurs désagréables. Veillez donc à ce que la pièce soit bien aérée. Les poignées de commande se trouvent derrière la coulisse sous la porte.

Informations concernant le combustible

Types de combustibles autorisés

Le poêle est conforme aux normes européennes EN uniquement pour la combustion de bois. Il est conseillé d'utiliser du bois fendu sec avec une teneur en eau maximale de 18%. La combustion de bois humide est moins bonne pour l'environnement et pour la rentabilité. Nous vous conseillons d'acquérir un hygromètre afin de vérifier continuellement le taux d'humidité du bois avant son utilisation.

Types de bois conseillés

Tous les types de bois tels que le bouleau, le hêtre, le chêne, l'orme, le frêne, les conifères et les arbres fruitiers peuvent être utilisés dans votre poêle. Ce qui fait la différence, ce n'est pas la combustibilité du bois mais son poids au m³. Le hêtre pèse plus au m³ que le sapin, par exemple. Il faudra donc davantage de sapin que de hêtre pour produire la même quantité de chaleur.

Types de combustibles à proscrire

Il est interdit de brûler les matériaux suivants : imprimés • aggloméré • matières plastiques • caoutchouc •

combustibles liquides • déchets tels que cartons de lait • bois vernis, peint ou imprégné. Ces matériaux sont prohibés puisque leur combustion dégage des matières nuisibles à la santé et à l'environnement. Ces produits peuvent aussi endommager votre poêle et votre cheminée et leur utilisation entraîne une perte de garantie.

Stockage du bois

Une teneur en eau maximale de 18% est atteinte en stockant le bois au moins un an (au mieux deux) en extérieur sous abri mi-couvert. Le bois stocké en intérieur a tendance à devenir trop sec et à brûler trop vite. Il est cependant conseillé de stocker le bois à l'intérieur, quelques jours avant l'utilisation.

Dimensions conseillées

Il est important de respecter les dimensions des bûches pour obtenir une bonne combustion. Ces dimensions sont les suivantes.

Type de bois Longueur en cm Diamètre en cm
Bois d'allumage (fendu mince) 30 à 45 2 à 5
Bûches fendues 30 à 45 7 à 9

Instructions spéciales pour poêles revêtus de pierre ollaire ou de grès

La pierre ollaire et le grès sont des produits naturels qu'il faut préparer aux changements de température. Nous vous recommandons de procéder comme suit :

I. Première flambée

Mettez le bouton de réglage (illustration E, I) au maximum (dans le sens des aiguilles d'une montre). Placez 2 bûches (de 5-8 cm de diamètre) à l'horizontale au fond de la chambre de combustion, (environ 1 à 1,5 kg). Au-dessus, placez 6 à 10 morceaux de petit bois en les croisant. Déposez 4 cubes allume-feu dans la couche supérieure de petit bois. Allumez les cubes et refermez la porte. Si vous avez des problèmes d'eau de condensation sur la vitre, vous pouvez laisser la porte entrouverte quelque temps avant de la refermer.

Une fois le feu éteint, ouvrez la porte et laissez-la ouverte pendant que le poêle reprend la température ambiante.

2. Deuxième flambée

Mettez le bouton de réglage (illustration E, I) au maximum (dans le sens des aiguilles d'une montre). Placez 2 bûches (de 5-8 cm de diamètre) à l'horizontale au fond de la chambre de combustion (environ 1 à 1,5 kg). Au-dessus, placez 6 à 10 morceaux de petit bois en les croisant. Déposez 4 cubes allume-feu dans la couche supérieure de petit bois. Allumez les cubes et refermez la porte. Si vous avez des problèmes d'eau de condensation sur la vitre, vous pouvez laisser la porte entrouverte quelque temps avant de la refermer. Quand il n'y a plus de flammes jaunes et qu'il y a une bonne couche de braises, vous pouvez ravitailler le feu. Une bonne couche de braises signifie que le fond de la chambre de combustion est recouvert de braises avec des lueurs. Placez 2 bûches dans le poêle (jusqu'à 1,2 kg par bûche) avec un diamètre d'env. 7 à 9 cm. Quand tout le bois s'est enflammé, mettez le bouton de réglage (I) en position centrale. Laissez brûler, puis laissez le poêle refroidir avant de rallumer le feu.

3. Troisième flambée

Procédez comme pour la seconde flambée, mais avec plus de bois cette fois. Laissez brûler, puis laissez le poêle refroidir lorsque le feu se sera éteint.

Ravitaillement par la suite

Suivez les instructions du mode d'emploi, sous « Pour allumer le feu » et « Pour ravitailler le feu ».

Pour allumer le feu (illustration E)

Bien allumer le feu est très important pour une bonne combustion. Un poêle froid et une cheminée froide sont deux défis pour la combustion. Il faut que les fumées atteignent le plus vite possible une température élevée.

Mettez le bouton de réglage (illustration E, I) au maximum (dans le sens des aiguilles d'une montre). Placez 2 bûches (de 5-8 cm de diamètre) à l'horizontale au fond de la chambre de combustion, (environ 1 à 1,5 kg). Au-dessus, placez 6 à 10 morceaux de petit bois en les croisant. Déposez 4 cubes allume-feu dans la couche supérieure de petit bois. Allumez les cubes et refermez la porte. Si vous avez des problèmes d'eau

de condensation sur la vitre, vous pouvez laisser la porte entrouverte quelque temps avant de la refermer. Une fois que le petit bois brûle bien, mettez le bouton de réglage (I) en position centrale.

Si le feu s'étouffe en cours de régulation, mettez le bouton de réglage en position maximum jusqu'à ce que le feu reprenne. Remettez le bouton de réglage en position centrale. Laissez le petit bois se consommer jusqu'au bout, jusqu'à ce qu'il n'y ait plus de flammes. Vous pouvez alors réapprovisionner le feu.

Important ! N'ouvrez pas le tiroir à cendres tant que vous allumez le feu et laissez-le toujours fermé pendant que le poêle est allumé, sauf quoi vous risquez de désactiver la régulation automatique de l'air. N'ouvrez la porte que pour allumer le feu, le ravitailler ou nettoyer le poêle.

Pour ravitailler le feu (illustration E)

Quand il n'y a plus de flammes jaunes et qu'il y a une bonne couche de braises, vous pouvez ravitailler le feu. Une bonne couche de braises signifie que le fond de la chambre de combustion est recouvert de braises avec des lueurs. Mettez dans le poêle au moins 2 nouvelles bûches de jusqu'à 1,2 kg chacune. Le poêle ne demande plus de régulation, l'automatique s'en charge. Vous pouvez toutefois augmenter ou réduire la température sur le bouton de réglage (I), vers le minimum (en sens contraire des aiguilles d'une montre) pour réduire la combustion et prolonger la durée du feu, vers le maximum (dans le sens des aiguilles d'une montre) pour augmenter la combustion et réduire la durée du feu. Attendez pour ravitailler le feu que les braises se soient réduites.

Pendant la combustion, la surface extérieure du poêle se réchauffe. Une certaine prudence est donc de rigueur.

Combustion au charbon, aux briquettes de bois et au coke

Le poêle n'est pas homologué pour la combustion au charbon ou au coke. On peut néanmoins y brûler des briquettes, en les plaçant sur les braises de bois. Tourner le bouton de réglage vers la position maximum (sens horaire) jusqu'à ce que les briquettes soient incandescentes.

Ne pas oublier de tourner ensuite le bouton de réglage à nouveau vers la gauche. L'utilisation d'autres types de combustibles que le bois provoque des dépôts de suie sur le verre.

Commande du registre dans le compartiment thermique

Un registre, placé derrière le poêle, entre la plaque supérieure du poêle et le compartiment thermique, permet d'ouvrir et fermer pour l'air de convection dans le compartiment thermique. Pour ouvrir l'air de convection, déplacer le registre à gauche et pour le fermer le déplacer à droite.

Pour accumuler le plus rapidement possible la chaleur dans les pierres de stockage thermique du compartiment thermique, nous vous recommandons de maintenir le registre de convection en position fermée pendant la combustion.

Avec le registre de convection fermé, le compartiment thermique maintient le plus longtemps possible la chaleur accumulée dans les pierres de stockage thermique du compartiment thermique. En ouvrant le registre, la chaleur contenue dans les pierres de stockage thermique se diffuserait alors très rapidement dans la pièce.

GÉNÉRALITÉS

Chaleur rapide ou forte

Pour obtenir une chaleur rapide ou forte, brûlez un grand nombre de bûches de petite taille.

Combustion maximale

Remplissage maximal par heure:

Bois: 3 kg

Si ces limites sont dépassées, le poêle n'est alors plus couvert par la garantie de fabrication, et risque d'être endommagé par la trop forte chaleur. Le poêle est approuvé pour utilisation intermittente.

Intervalle de remplissage

Intervalle de remplissage normal en rendement nominal

Bois: 45 min (1,8 kg bois)

Combustion de longue durée

Pour obtenir une combustion lente, tourner le bouton de réglage dans le sens inverse des aiguilles d'une montre.

Si le bouton de réglage est tourné entièrement vers la gauche, le poêle n'est plus alimenté en air primaire (air par la grille). Pour allumer le poêle après un nouveau chargement, il est nécessaire de tourner le bouton de réglage vers la droite pour que le poêle soit alimenté en air primaire. Après le chargement, il est nécessaire de vérifier qu'il y a des flammes vives. Dans le cas contraire, le réglage de l'arrivée d'air est trop faible. Il faut alors tourner le bouton de réglage vers la droite (dans le sens des aiguilles d'une montre).

Combustion trop faible

Si les matériaux ignifugés sont “noirs” après une utilisation, cela signifie que le poêle pollue et que le dispositif automatique ne fonctionne pas de façon optimale. Il est donc nécessaire d’ouvrir encore plus l’arrivée d’air en tournant le bouton de réglage dans le sens horaire (vers la droite). Il peut en outre être nécessaire de brûler davantage de bois.

Pour une combustion optimale

- Utilisez du bois sec et propre.

Le bois humide entraîne une mauvaise combustion, beaucoup de fumée et de la suie. De plus, la chaleur est utilisée pour le séchage du bois, au lieu de réchauffer la pièce.

- Remplissez par petites quantités.

Vous obtiendrez une meilleure combustion si vous remplissez le poêle souvent et par petites quantités. Si vous mettez trop de bois à la fois, la température permettant une bonne combustion s'élève trop lentement.

- Veillez à ce que la quantité d'air convienne.

Réglez bien l'arrivée d'air, surtout au début. Le poêle atteindra ainsi plus rapidement une température élevée. Les gaz et particules qui se dégagent lors de la combustion seront ainsi consumés. Sinon, ils resteront dans la cheminée sous forme de suie (risque de feu de cheminée) ou bien ils s'échapperont non consumés, dans l'environnement. Si l'air arrive en quantité insuffisante, cela entraîne une mauvaise combustion et un mauvais rendement.

- Ne faites pas brûler au ralenti pendant la nuit.

Nous vous déconseillons de mettre des bûches sur le feu, en fin de soirée et de baisser l'arrivée d'air pour essayer d'avoir des braises le lendemain. Le poêle risquerait en effet de dégager, dans ce cas, d'importantes quantités de fumées nocives. Votre cheminée se remplirait alors inutilement de suie, ce qui pourrait entraîner un feu de cheminée.

Nettoyage du verre

Il est recommandé d'essuyer le verre une fois le poêle éteint, de préférence avec du papier essuie-tout.

Types de combustibles

Le poêle peut subir des dommages à hautes températures, par exemple un blanchiment de la vitre. Pour éviter cela, fermez toujours la porte à cendres pendant la combustion. Soyez aussi très prudent si vous utilisez un combustible dégageant une chaleur importante, comme par exemple des briquettes.

Il est recommandé d'utiliser du bois de bouleau ou de hêtre qui a été débité et entreposé pendant au moins

un an à l'extérieur, sous abri. Le bois entreposé à l'intérieur a tendance à devenir trop sec et à brûler trop vite.

Les briquettes émettent beaucoup de chaleur. Certains types se dilatent fortement, ce qui résulte en une combustion incontrôlable.

Les modèles sont approuvés selon la norme EN 13240, uniquement pour la combustion de bois. Il est interdit d'y brûler des panneaux de particules, du bois laqué, peint ou imprégné, du plastique ou du caoutchouc.

ENTRETIEN

Nettoyage de l'extérieur du poêle

Ne procéder à l'entretien du poêle que lorsque celui-ci est froid. L'entretien quotidien se limite au strict minimum. Pour le nettoyage extérieur du poêle, nous vous conseillons de vous servir de votre aspirateur, équipé d'une brosse à épousseter à poils doux. Vous pouvez également essuyer le poêle avec un chiffon doux ou avec un plumeau. Mais n'oubliez pas : Seulement lorsque le poêle est froid. N'utilisez pas d'eau, d'alcool ou autre produit de nettoyage, cela pourrait endommager la laque.

Il est recommandé de nettoyer le poêle à fond une fois par an. Éliminez la cendre et la suie de la chambre de combustion.

Graissez les charnières et le crochet de fermeture en atomisant une graisse au cuivre liquide (qui supporte 1.100 °C), voir illustration I. Soulevez la porte d'½ cm et atomisez la graisse au cuivre dans le tourillon de la charnière.

Contrôle

Au moins tous les deux ans, faites effectuer un contrôle préventif approfondi de votre poêle. Ce contrôle comprend entre autres :

• Nettoyage en profondeur du poêle.
• Contrôle du ressort de l'automatisme et remplacement éventuel.
• Vérification des joints d'étanchéité. Changez les joints s'ils ne sont plus intacts ou s'ils ont durci.
• Contrôle des matériaux isolants et remplacement éventuel.
• Contrôle du fond de la chambre de combustion.
• Graissez les charnières et le crochet de fermeture avec une graisse au cuivre (voir illustration I).

Le contrôle doit être effectué par un installateur qualifié. N'utiliser que des pièces de rechange d'origine.

Nettoyage du poêle intérieur

Avant le ramonage, tourner le bouton de réglage vers la position minimum pour empêcher les cendres et la suie de pénétrer dans l'automatique.

Retirez la clayette supérieure et le déflecteur en acier en deux parties du poêle, avant le nettoyage.

(illustration F)

• Retirez la clayette (I) de la chambre de combustion en la soulevant.
• Dégagez chaque moitié de la plaque de conduit (2) en la retirant du crochet (3) sous la plaque supérieure.

Cendres

Pour vider plus facilement le tiroir à cendres, introduisez-le dans un sac poubelle. Retournez le tiroir et retirez-le doucement du sac. Les cendres seront enlevées par le service de ramassage des ordures ménagères.

Attention, il peut y avoir des braises dans la cendre jusqu'à 24 heures après l'extinction du feu!

Isolation

L'isolation de la chambre de combustion, efficace mais poreuse peut s'user avec le temps et être endommagée. Le fait que l'isolation se fendille ne réduit en rien l'efficacité du poêle. Il est cependant recommandé de la remplacer lorsque l'usure a réduit l'isolation à moins de la moitié de son épaisseur d'origine.

HWAM automatic™ (Illustration G)

Retirez la plaque supérieure du poêle. Démontez la plaque arrière en dévissant les deux vis. Lorsque le poêle est froid, contrôler la position initiale de la sonde. Avec un poêle froid, elle se trouve à un angle d'environ 10° par rapport à l'horizontale (au marquage découpé par laser).

Que le poêle soit froid ou chaud, on doit pouvoir la pousser facilement et de manière souple. Elle ne doit pas se déplacer par à-coups lorsque la température augmente ou diminue. Les plaques du registre doivent être sèches et propres et glisser sans frottement l'une dans l'autre. Lubrifier éventuellement les tiges de réglage et le registre à guillotine avec du WD40 (jamais de l'huile).

Porte/verre

Si la porte en verre est souillée, vous la nettoierez facilement avec du papier cuisine imbibé d'eau que vous aurez aussi trempé dans les cendres. Nettoyez la vitre en frottant de haut en bas. Essuyez avec du papier cuisine sec.

Contrôler régulièrement l'état des joints de la porte. S'ils ne sont pas souples et intacts, les remplacer. Utiliser exclusivement des joints originaux.

Surface

Normalement, aucun retraitement de la surface n'est nécessaire. D'éventuels défauts de la laque peuvent cependant être réparés à l'aide d'un spray Senotherm.

Garantie

La garantie ne s'applique pas en cas de manque d'entretien !

DÉFAUTS DE FONCTIONNEMENT

Verre couvert de suie

• Le bois est trop humide. Utilisez uniquement du bois qui a été stocké au moins durant 12 mois sous un auvent et dont le taux d'humidité est de 18% environ.
• Il se peut que les joints de la porte ne soient plus étanches.

Formation de fumée au moment d'ouvrir la porte

• Il se peut que le registre de la cheminée soit fermé. Ouvrir le registre.
• Le tirage de la cheminée est insuffisant. Voir paragraphe sur la cheminée ou contacter le ramoneur.
• La trappe de ramonage n'est plus étanche ou manquante. Changer ou installer une trappe de ramonage.
• Ne jamais ouvrir la porte tant que le bois est enflammé.

Combustion incontrôlée

• Le joint de la porte n'est plus étanche. Changer le joint.
• Si le tirage de la cheminée est trop fort, il peut s'avérer nécessaire de fermer complètement la tige de régulation. Lorsque le poêle n'est pas en marche, fermer la tige de régulation.
• Si les plaques d'acier de la chambre de combustion s'écaillent ou se déforment, la combustion est trop forte. Interrompre l'utilisation du poêle et contacter le revendeur.

En cas de défaut de fonctionnement auquel vous ne pouvez pas remédier, contacter le revendeur.

Procurez-vous la déclaration de rendement sur notre site par le biais des liens suivants: www.hwam.com/dop/4600
