Caractéristiques techniques	Dimensions : 1180 x 550 x 1160 mm, Poids : 200 kg, Puissance nominale : 8 kW, Rendement : 80%
Type de combustible	Bois
Capacité de chargement	Jusqu'à 60 cm de bûches
Utilisation	Chauffage d'appoint, ambiance chaleureuse, design moderne
Maintenance	Nettoyage régulier du foyer, vérification des conduits de cheminée, ramonage annuel recommandé
Sécurité	Équipé de portes en verre résistant à la chaleur, système de contrôle de l'air pour éviter les surchauffes
Informations générales	Certification CE, garantie de 5 ans sur le corps de chauffe

FOIRE AUX QUESTIONS - 7180 Hwam

Comment allumer ma cheminée Hwam 7180 ?

Pour allumer votre cheminée Hwam 7180, ouvrez l'arrivée d'air, placez du papier et du bois d'allumage dans le foyer, puis ajoutez des bûches. Utilisez un allume-feu pour enflammer le papier et fermez la porte après quelques minutes.

Pourquoi ma cheminée fume-t-elle à l'intérieur ?

La fumée à l'intérieur peut être causée par un tirage insuffisant. Assurez-vous que l'arrivée d'air est ouverte et que le conduit de cheminée est dégagé. Vérifiez également que le feu est suffisamment alimenté en oxygène.

Quelle est la capacité de chauffage de la Hwam 7180 ?

La Hwam 7180 a une capacité de chauffage adaptée à des espaces allant jusqu'à 150 m², selon l'isolation de votre maison.

Comment nettoyer ma cheminée Hwam 7180 ?

Pour nettoyer votre cheminée, laissez refroidir complètement les cendres, puis utilisez un aspirateur à cendres pour retirer les résidus. Nettoyez également la vitre avec un produit adapté.

Quel type de bois puis-je utiliser avec la Hwam 7180 ?

Il est recommandé d'utiliser du bois dur bien sec, avec un taux d'humidité inférieur à 20 %, pour un meilleur rendement et moins de résidus.

Est-ce que la Hwam 7180 nécessite un entretien régulier ?

Oui, un entretien régulier est nécessaire. Il est conseillé de faire inspecter et nettoyer votre cheminée au moins une fois par an par un professionnel.

Peut-on utiliser des combustibles autres que le bois ?

La Hwam 7180 est conçue principalement pour le bois. L'utilisation d'autres combustibles peut endommager la cheminée et annuler la garantie.

Comment régler l'arrivée d'air sur ma cheminée Hwam 7180 ?

L'arrivée d'air peut être réglée à l'aide du système de contrôle situé sur le devant de la cheminée. Ajustez selon le besoin de chaleur et la taille du feu.

Que faire si la vitre de ma cheminée Hwam 7180 se salit rapidement ?

Une vitre qui se salit rapidement peut indiquer une mauvaise combustion. Assurez-vous d'utiliser du bois sec et de bien régler l'arrivée d'air pour optimiser la combustion.

MODE D'EMPLOI 7180 Hwam

Table de matières, Français

Illustrations 3-5
HWAM Autopilot IHS^TM 37
Guide de montage et d'installation 38
Telecommande 41
Guide de chauffage - bois 44
Généralités. 47
Entretien. 48
Défaut de fonctionnement 49
Déclaration de rendement. 50
Plaque signalétique 51-52

A.

E.

Félicitations de l'acquisition de votre nouveau poège à pilote automatique HWAM Autopilot IHS™.

Le système IHS, sigles anglaises significant 'Système de chauffage intelligent', assure le pilotage numérique de la combustion dans votre nouveau poèle. L'objectif du pilote automatique HWAM Autopilot IHS est d'assurer la combustion la plus verte pour l'environnement, la plus efficace pour votre économie et la plus comfortable pour vous.

HWAM Autopilot IHS™ est le produit d'une toute nouvelle technologie électronique brevetée qui ajusté le volume d'air alimenté dans la chambre de combustion. Notre nouveau poèle, qui mesure régulièrement la température et le contenu d'oxygène dans la,chambre de combustion, estprogramme de manière à alimenter en temps du le volume correct d'oxygène à travers trois importants conduits d'air. Une simple télécommande permet de régler le thermostat à la température voulue et vous receivez en retard les données de température ambiente et de combustion optimale d'un point de vue environnemental et économique.

Votre nouveau poèle à pilote automatique HWAM Autopilot IHS™ assure ainsi la combustion la plus propre et la plus économique en bois, quels que soient le type de bois utilisé, la cheminée, votre expérience et autres.

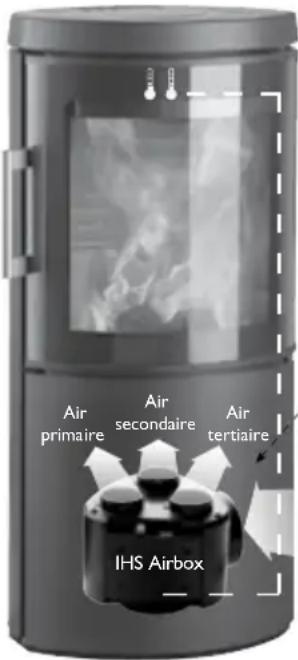

Composants du pilote automatique HWAM Autopilot IHS™ :

Airbox : l'Airbox contient une carte imprimée/un logiciel et 3 moteurs qui gerenl l'air de combustion primaire, secondaire et tertiaire. Le systeme d'air frais peut etre monte sur I'Airbox, a l'arriere ou au fond.
2 capteurs : un capteur de température et un analyseur d'oxygène transmettant leurs données à l'Airbox.
- Télecommande avec support mural : placez la télécommande (n'oubliez pas de mettre les piles) à 2 mètres au moins du poële. La télécommande mesure la température ambiente et transmet directement ses données à l'Airbox.
- Alimentation électrique : de l'Airbox à la prise électrique la plus proche.

Poèle à pilote automatique HWAM Autopilot IHSTM

Analyseur d'oxygène

Capteur de température

IHS Tetecommande

2.4 GHz RF link

Prise d'air de l'Airbox

Branchement du système d'air frais

Alimentation electrique

Branchement USB (service technique tableau)

Prescriptions légales

Veilz a respecter les prescriptions legales et techniques lorsque vous installez votre poèle HWAM.

Demandez conseil à votre vendeur HWAM pour le montage de votre poèle.

Encombremment

La pièce, dans laquelle le poèle doit être installé, doit être poursuive d'une arrivée d'air frais de combustion. Le poèle a besoin d'environ 11 à 14m^3 d'air par heures. À titre de comparaison, une hotte de cuisine moderne aspire jusqu'à 1000 m³ d'air par heures. Et une fenêtre basculante ou une ventouse d'aération régable sont suffisantes, l'idéal serait cependant le raccordement à un système d'air frais HWAM. Placer le clapet d'air/registre d'aération de telle sorte qu'il ne puisse pas'être bloqué.

Portance du support

Avant de placer le poèle, il convient de s'assurer que le support est capable de supporter le poids du poèle et de la cheminée. Le poids de la cheminée se calcule à partir de sa dimension et de sa longueur.

Le poids du poète

HWAM 7150c/7150m avec pierre d'accumulation thermique 512/509 kg

HWAM 7180c/7180m 524/521 kg

HWAM 7180c/7180m avec pierre d'accumulation thermique 614/611 kg

Distance par rapport aux materiaux inflammables

Posez votre poèle HWAM sur un support non inflammable. Si le poèle est posé sur un sol en parquet ou une autre matière inflammable, une plaque de sol doit recouvrir la surface devant le poèle.

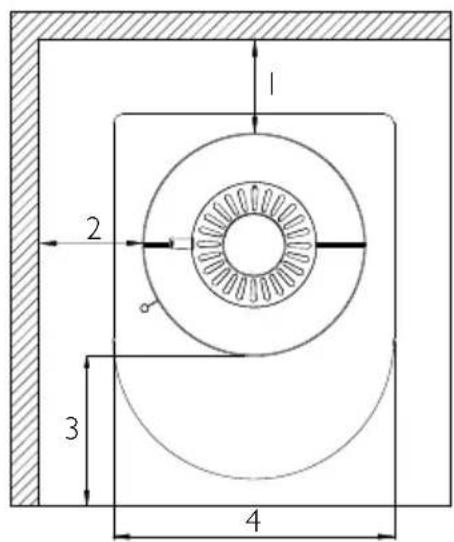

HWAM 7150, HWAM 7180 (Illustration A)
1. Paroi maçonnée	5 cm
1. Paroi arrêté, intransifiable	5 cm
2. Paroi latérale, intransifiable	31 cm

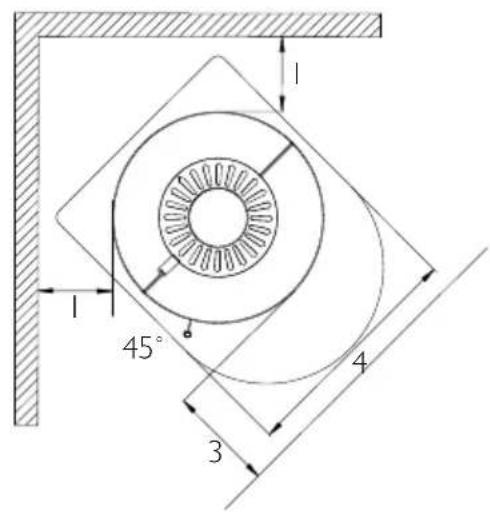

1. Distance à une cloison intransifiable, (installation en coin)*	5 cm
3. Distance par rapport au mobilier vers l'avant	80 cm

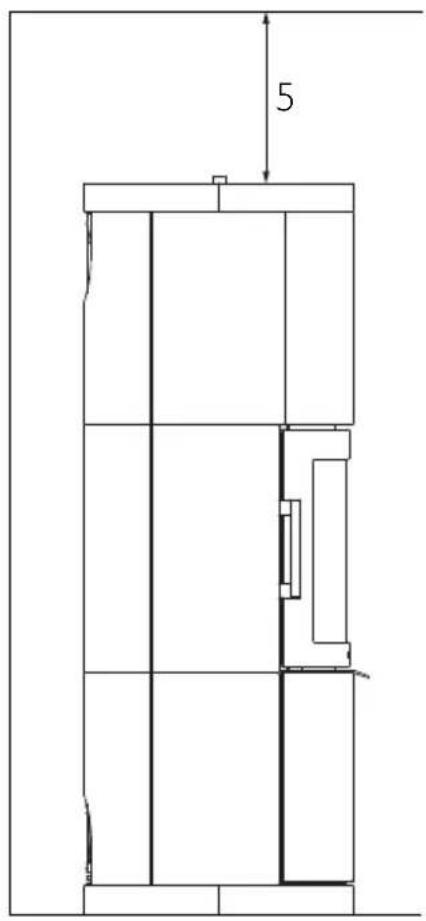

5. Distance par rapport au plafond combustible	38 cm

*Les mesures pour l'installation en coin sont données à titre indicat. Contactez un ramoneur pour une clarification finale.

Tenez compte de la reglementation eventuelle sur l'ecart entre le mur et le conduit.

Attention! Tous les éléments vitrés ne sont pas résistants à la chaleur. Une paroi vitrée doit donc, dans certains cas, être considérée comme matériel inflammable. Veuillez contacter votre ramoneur ou le fabricant de la paroi vitrée en ce qui concerne l'écart de sécurité aux éléments vitrés.

Exigences imposées à la cheminée

La cheminée doit posseder une hauteur garantissant des caractéristiques de tirage suffisantes et ne doit pas provoquer de nuisance par la fumée qui s'en échappe. Tirage nominal requis: 12 Pa.

La section minimale de la cheminée est de 150 mm. L'exigence minimale est cependant que la section doit toujours correspondre à la section de la sortie du poèle. La cheminée devrait en outre être poursue d'une porte de nettoyage facilement accessible.

Raccordement à la cheminée

Les poëles comportent une sortie de fumées à l'arrière et sur le dessus. Il peut ainsi être raccordé soit par le dessus à un conduit de raccordement conforme en acier, soit par l'arrière directement à une cheminée.

Coupe verticale du conduit de fumées (Illustration B et C):

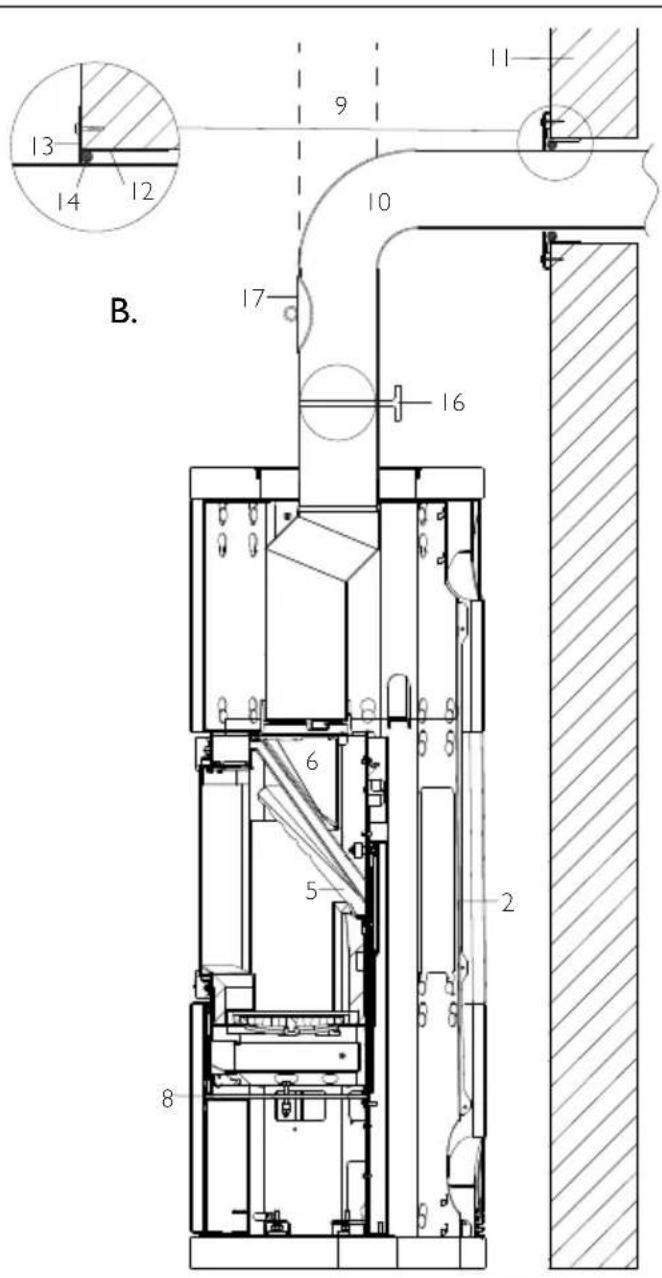

B: Sortie de fumée arrête, par le haut.

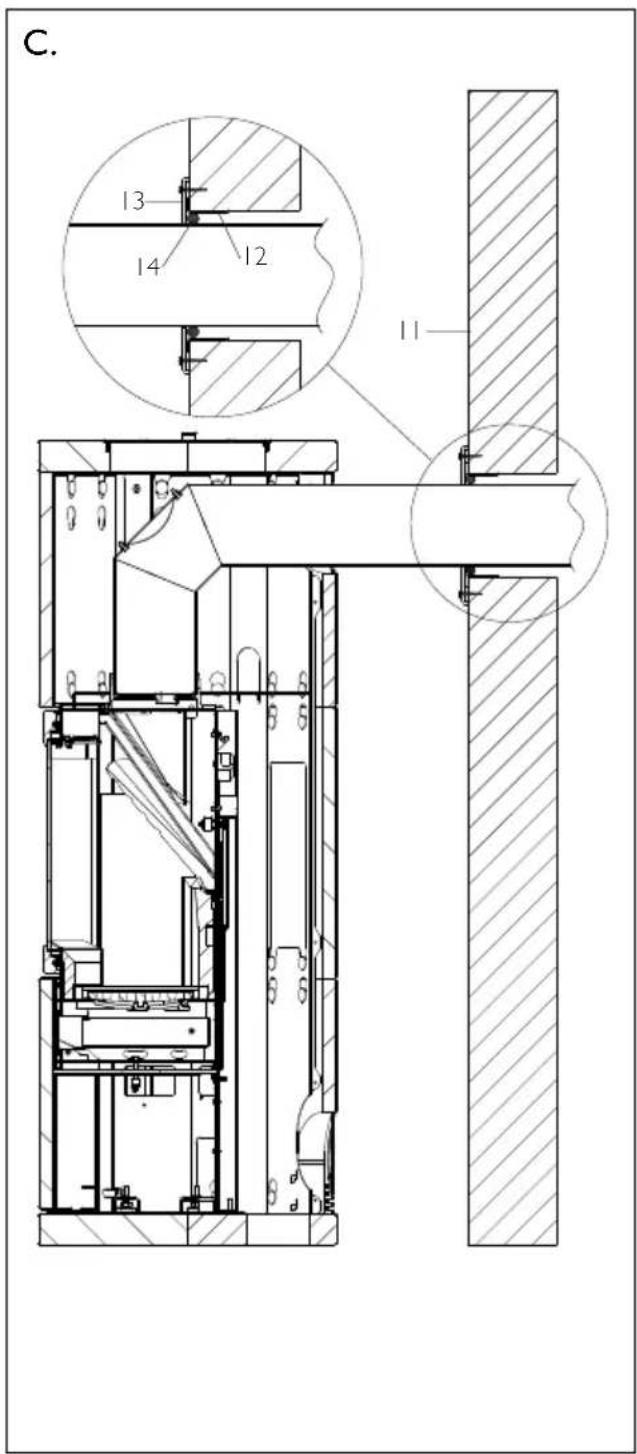

C: Sortie de fumée arrière.

Conduit de raccordement (9) en acier.
- Coude (10) s'ajustant.
Cheminée maconnée (11).
- Manchon (12) encastré dans la maconnerie. S'adapte au conduit de raccordement.
Rosace (13). Dissimule le scellement effectué autour du manchon dans la maconnerie.
- Jointure (14). A boucher à l'aide d'un cordon d'étanchéité.
Conduits de fumée (15) du poèle HWAM.
- Clé de tirage (16) (placeé dans le conduit de raccordement).
Trappe de ramonage (17).

Montage des pièces détachées

Avant l'installation du poèle, vérifie que toutes les pieces détachées ont été correctement installées. Coupe verticale des poêles (Illustration B):

• Clayette (5). Doit reposer sur le support d'acier et sur les supports latéraux.
• Plaque de conduit (6) en 2 parties. Chaque moitié est fixée à un crochet sous la plaque supérieure. Pousser les deux moitiés Ensemble dans le support derrière le conduit d'áération. Une fois le poèle installé, retirer des deux crochets, la protection de transport en la tordant à l'aide d'une pince ou d'un tournevis.
• Plaque d'habillage (2). Doit toujours être montée sur les poèles installés contre une cloison inflam-mable.
• Bouclier (8) place sous le cendrier. Peut servir de couvercle au cendrier lorsqu'el'on retire celui-ci pour le vider.

Connexion et préparation de HWAM Autopilot IHS™

I. Branchez

a) à une prise normale de 230V et
b) à l'airbox dans le compartment à bois sous la chambre à combustion (faites passer le fil à travers l'ouverture d'air en bas, entre la plaque latérale et la plaque arrêté, à gauche du poële vu de l'avant). Une marque sur l'airbox indique où connecter la prise. Voir notre photo du branchement

de l'airbox.

Airbox sans connexion électrique Airbox avec connexion électrique

1. Mettez 3 piles AA dans la télécommande. Lorsque le logo IHS disparait du cadran, la télécommande est prete à l'emploi.
2. La télécommande et le poèle doivent être connectés (connexion assurée dans nos ateliers)

Si la ligne d'etat au bas du cadran est vierge ( et divisée en trois, le poèle et la télécommande sont connectés.

Si la ligne d'etat est en pointillés, le poèle et la télécommande ne sont pas connectés

Assurez la connexion ( quand le cadran n'est pas allumé) en appuyant sur le bouton jusqu'à apparition du menu avancé. Par petits appuis sur le bouton, trouvez le texte "Link to stove", marquez-le et attendez qu'il s'inscrite au menu. Par petit appuis sur le bouton, trouvez aussi le texte "Connect", marquez-le et patientez à nouveau. Quand s'affiche le texte "Please cycle stove power", débranchez la prise, puis rebranchez-la. Appuyez à nouveau sur le bouton. Si le message "Connected to stove" apparait sur le cadran, le poèle et la télécommande sont connectés. Un simple appui sur le bouton vous permet de revenir au menu principal. Si vous ne touche plus le bouton, la télécommande quitte automatiquement le menu et revient à l'affichage de départ.

1. Executez l'autotest HWAM Autopilot IHSM:

L'autotest du pilotagelectronique a lieu avant d'allumer le premier feu dans le poèle (assurée dans nos ateliers). L'autotest n'est pas exécuté tant que le poèle est froid et en attente ( [ ] (1) (1) (1) Si le cadran s'éclaire avant un long appui sur le bouton, le poèle se prépare au lieu a été allumé (boîte d'allumettes sur le cadran) et l'autotest est impossible. Appuyez env. 5 seconds sur le bouton de la télécommande pour entrer dans le menu. Appuyez sur le bouton jusqu'à afficher "Selftest" (Autotest). Patientez quelques secondes jusqu'à ce que la télécommande affiche le menu "Selftest" (Autotest). Appuyez sur le bouton jusqu'à afficher "Engage" (Connector). L'Autotest démarre en l'espace de quelques secondes.

L'exécution de l'Autotest assure le fonctionnement correct de toutes les fonctions de base.

L'Autotest consiste en quatre types de test :

Test logiciel
- Test du capteur de température et du calibrage
- Test de l'analyseur d'oxygène et du calibrage
- Test des trois clapets moteurs et du calibrage

La télécommande vous répond "Pass" quand tout va bien, et "Failed" quand il y a un souci. Le message "Failed" peut aussi s'afficher si vous avez préparé le poèle pour l'allumer (boîte d'allumettes sur le cadran) avant l'autotest. Si vous coupez le courant puis remettez sous tension, le programme passé en mode d'attente (standby) et l'autotest est effectué. Le message "Not completed" sur le cadran indique que l'autotest n'a pas pu se faire parce que le poèle n'est pas tout à fait refroidi ni en attente.

1. La télécommande doit se couver dans la même piece que le poèle, sans être directement exposée à la chaleur du poèle ou aux rayons du soleil. En effet, la télécommande fait fonction de thermomètre. La température ambiente, directement transmise au pilote électronique du poèle, contribue à la régulation intelligente de la combustion. Vous pouvez accrocher au mur le support fourni pour la télécommande.

La cheminée

La cheminée est le moteur du poêle et donc essentielle au fonctionnement de ce dernier. Le tirage de la cheminée creée une dépression dans le poêle. Cette pression négative expulse la fumée du poêle, aspire par le clapet l'air destiné au nettoie-vitre qui élimine toute suite et alimenté l'air nécessaire à la combus-tion au moyen du pilote automatique HWAM Autopilot IHSTM.

Le tirage se forme en raison de la différence de température entre l'intérieur et l'extérieur de la cheminée. Plus la température à l'intérieur de la cheminée est élevée, plus le tirage sera fort. Une cheminée maconnée met plus de temps à chauffer qu'une cheminée en acier. Si le tirage est mauvais dans la cheminée du fait des conditions météo, il est très important de rechauffer la cheminée le plus vite possible. Il s'agit d'obtenir rapidement des flammes. Utiliser du bois fendu très mince ou un bloc d'allumage supplémentaire.

Après une longue période de non utilisation, il est important de vérifier qu'il n'y a pas de blocage dans le conduit de la cheminée.

Plusieurs dispositions de raccord sont possibles pour la même cheminée. Vérifier cependant les règlements en vigueur.

Mal utilisée, une bonne cheminée peut mal fonctionner. Inversement, une mauvaise cheminée peut fonctionner de façon satisfaisante si elle est bien utilisée.

Ramonage de la cheminée

Faire ramoner la cheminée une fois par an pour prévenir le risque de feu de cheminée. Nettoyer en même temps le conduit et la chambre à combustion au-dessus de la chicane de fumée. Si la cheminée est trop haute pour permettre un nettoyage par le haut, monter une trappe de nettoyage

En cas de feu de cheminée ou de surchauffe, HWAM Autopilot IHSM veille àmettre le système en mode de sécurité et à régler automatiquement tous les clapets pour que le feu s'éteigne vite. N'ouvre pas la portepour ne pas ranimer le feu.Contactez les pompiers.Avant de refaire du feu,demandez au ramoneur de contrcler la cheminée.

Résultats de tests nominaux selon EN 13240
Rendement calorifique	4,5 kW
Température de fumée	241°C
Débit massique du gaz de combustion	4,27 g/s
Rendement	80,5 %
Résultat des essais d'après NS 3058
Émission de particules	2,45 g/kg

TELECOMMANDE

La télécommande est l'interface utilisateur de HWAM Autopilot IHS™.

La télécommande mesure en tout temps la température ambiente. Placez-la en un lieu sans forte chaleur telle que la chaleur directe du poèle ou du soleil.

Réglez sur la télécommande le niveau de chaleur voulu, tel que vous le faites sur le thermostat d'un radiateur. La télécommande émet les données de température ambiente et de niveau de chaleur souhaité par ondes radio vers l'airbox du poèle (système de pilotage).

Les fonctions de la télécommande sont décrites ci-dessous. L'affichage normal de la télécommande visualise 4 choses à la base :

1) Température ambiente
2) Niveau des piles de la télécommande
3) Réglage thermostat (niveau de chauffage voulu)
4) Ligne d'etat (indique les stades de combustion)

Bouton :

Brève activation - en phase de mise en route ou de combustion = réglage du thermostat (souhaité niveau de chauffage)

Brève activation - en attente ou en phase de combustion = mise en route du poële, c.-à-d. préparation du poële pour l'allumer.

Activation prolongée - seulement quand le cadran n'est pas écraîré = menu avancé

Description des symboles
IHS	Logo IHS Apparaitès que vous allumez la télécommande, p. ex. après avoir changé les piles.
21°C	Température ambiente La température ambiente est affichée au centre du cadran. La température ambiente est mesurée là où se trouve la télécommande. La mesure de la température ambiente sert à piloter la combustion et à gérer l'alarme de ravitationnement du feu. Ne placez pas la télécommande à proximé du poèle ni directement exposée aux rayons du soleil afin de ne pas fausser la lecture de la température ambiente.
Niveau des piles Niveau des piles de la télécommande. Quand les piles sont au minimum, il faut les changer. Les piles ont normalement une durée de vie d'entre six mois et un an.
Réglage du thermostat HWAM Autopilot IHS™ se charge de maintainir la température de la pièce niveau voulu. Le thermostat fonctionne tout comme un radiateur. Choisissez sur la télécommande le niveau souhaité en fonction des dimensions de la pièce et autres. Vou�pez régler le thermostat sur six niveaux: (Niveau 0 - 5, où le niveau 3 est une moyenne de 22-24 °C). Niveau 0: Régulation de la combustion à son niveau le plus bas (3-4 kW) pas de gestion de la température ambiente Niveau 1-2: Régulation de la température ambiente, niveau bas (env. 18-22 °C) Niveau 3: Régulation de la température ambiente, niveau moyen (env. 22-24 °C) Niveau 4: Régulation de la température ambiente, niveau haut (env. 24-26 °C) Niveau 5: Régulation de la température ambiente maximale rumtemperatur (env. 27-29 °C). Le niveau 5cherche à atteindre la température ambiente la plus élevé possible le plus vite possible, à préconiser si vous souhaitezCHAffer au plus vite une pièce froide. Une fois que la température ambiente se rapproche du niveau foulu, choisissez sur la télécommande le niveau de chaleur souhaité.
Ligne d'état La ligne d'état se trouve en bas sur le cadran. Elle indique l'état de combustion du système. Pas de contact avec l'airbox. En contact - mais en attente. Phase initiale de la combustion. Phase de marche de la combustion Phase finale de la combustion.
Allumage du feu: Le poèle est prét pour allumer un feu et les registres s'ouvrent. Ce symbole appara- en appuyant 2 fois sur la télécommande en état d'atte ou en phase finale de la combustion. Ce symbole apparaît aussi si, en phase de combustion, vous appuyez deux fois sur la télécommande. Dans le cas liéven, cela ne peut pas dire que vous voulez allumer, sinon que vous avez demandé l'ouverture des clapets du poèle pour assurer que le bois ravitaillé a l'air nécessaire pour bien prendre feu.
Alarme de ravitallement du feu Dés que la combustion produit des braises, l'alarme averit de la nécessité de ravital- ler le feu. L'alarme se déclenché trois fois à 10 secondes d'intervalle, accompagnée d'un signal sonore. Quantité de bois à ravitailler, trois niveaux possibles : Petite quantité (700 - 1 200 g) Moyenne quantité (1 000 - 2 000 g) Grosse quantité (1 800 - 3 000 g) Il faut toujours ravitailler 2 bûches à la fois, même quand vous ne ravitailliez qu'une petite quantité de bois. La température fait carburer le bois. 2 bûches mieux la chaleur et leur température monte plus vite.
Rappel de l'alarme de ravitallement du feu Si l'alarme de ravitallement du feu s'est déclenchée et que le feu n'a pas été ravitaillé, ce symbole apparaît au coin haut gauche. Si le symbole est affiché depuis longtemps, la température des fumées est peut-être si basse qu'il s'avéré nécessaire de allumer le feu pour alimenter plus d'air dans le poèle (pour cela appuyez 2 fois sur la télécommande pour faire apparaitre le symbole d'allumage sur le cadran). Après avoir ravitaillé le feu, surveillez toujours que la ligne d'etat passé de la phase de combustion en phase de marche. Vous vous assurez ainsi que le poèle a enreg- istré l'alimentation de nouvelles bûches et que la combustion a la quantité d'air correcte. Le poèle enregistre le ravitallement de bois quand le niveau d'oxygène augmente en raison de l'ouverture de la porte. À la fin du stade de combustion, le taux d'oxygène dans la chambre à combustion et celui de la pièce peuvent être si proches l'un de l'autre que l'ouverture de la porte ne se traduit pas par une hausse du taux d'oxygène. Si la ligne d'état ne passes pas de phase de combustion à phase de marche peu après le ravitallement, appuyez 2 fois sur la télécommande pour faire apparaitre le symbole d'allumage (boîte d'allumettes).
Actualisation Chaque actualisation de l'Airbox (par un technicien) est signalée sous cette forme.
	Menu avancé La télécommande offre un menu dans lequel modifier les régages avancés. Appuyez sur le bouton de la télécommande pendant 5 secondes pour afficher le menu avancé Mens upraaux : · Son (activé ou muet) · Autotest (pour lancer l'Autotest/"selttest", p. ex. après une actualisation service technique) · Info système (version du logiciel de l'Airbox et de la télécommande) · Connexion avec le poège/"Link to stove" (utile pour faire correspondre la télé-commande et l'Airbox, fonction effectué dans nos ateliers)
# !	Alarmes d'entretien En présence d'une alarme d'entretien, vous pouvez continuer à allumer le poège mai il convient de contacter votre distributeur au plus vite. N'oubliez pas d'indiquer le code d'erreur affché sur le cadran. Il se peut que le poège brûle mal.
# R	Alarmes de sécurité En présence d'une alarme de sécurité, n'allumez pas le poège. Contactez votre distributeur au plus vite. N'oubliez pas d'indiquer le code d'erreur affché sur le cadran.

Mise au rebut et récapération

Quand vous vous débarrasssez des piles de la télécommande, ne les jetez pas à la poubelle et respectez les réglementations nationales.

C∈

Conformité réglementaire

Conforme aux Directives europeennes 72/23/CEE et 2004/108/CEE.

GUIDE DE CHAUFFAGE - BOIS

Lors de la première utilisation de votre poèle, chauffez modérément pour permettre à tous les matériaux de s'accoutumer à la chaleur. La lacque se durcit lors de la première utilisation. Ouvrez donc très prudemment la porte et le tiroir à cendres. Sinon les joints risquent de rester bloqués dans la lacque. La lacque peut aussi dégager des odeurs désagréables. Veillez donc à ce que la piece soit bien aérée.

Informations concernant le combustible

Types de combustibles autorisés

Le poèle est conforme aux normes européennes EN uniquement pour la combustion de bois. Il est conseilé d'utiliser du bois fendu sec avec une teneur en eau maximale de 20% . La combustion de bois humide est moins bonne pour l'environnement et pour la rentabilité.

Types de bois conseillés

Tous les types de bois tels que le bouleau, le hêtre, le chêne, l'orme, le frêne, les conifères et les arbres fruitiers peuvent être utilisés dans votre poèle. Ce qui fait la différence, ce n'est pas la combustibilité du bois mais son poids au ^3 . Le hêtre pèse plus au ^3 que le sapin, par exemple. Il faudra donc davantage de sapin que de hêtre pour produit la même quantité de chaleur.

Types de combustibles à proscire

Il est interdit de brûler les matériaux suivants : imprimés • agglomeré • matières plastiques • caoutchouc • combustibles liquides • déchets tels que cartons de lait • bois vernis, peint ou impregné. Ces matériaux sont prohibés puisque leur combustion dégage des matérières nuisibles à la santé et à l'environnement.

Ces produits peuvent aussi endommager leur poèle et leur cheminée et leur utilisation entraine une perte de garantie.

Stockage du bois

Pour obtenir une teneur d'eau de max. 20% stockez le bois à l'abri pendant au moins 1 an, de préférence au soleil et à l'air.

Le bois doit être sec (teneur d'eau max. de 20% ) avant de le rentrer à l'intérieur. Il est conseillé de garder le bois à brûler pendant quelques jours à l'intérieur.

Dimensions conseillées

Il est important de respecter les dimensions des bûches pour obtenir une bonne combustion. Ces dimensions sont les suivantes.

Type de bois Longueur en cm Diamètre en cm
Bois d'allumage (fendu mince) 25 à 30 2 à 5
Bùches fendues 25 à 30 7 à 9

Instructions spéciales pour poêles revêtus de stéatite

La stéatite est un produit naturel qui doit s'adapter aux changements de température, d'ou la nécessité de faire preuve de prudence les premières fois que vous allumez un feu. Nous vous recommendons de procéder comme suit :

I. Premier feu (stéatite)

Garnissez le poèle avec du petit bois d'environ 2 à 5 cm de diamètre. Prévoyez une quantité correspondant à 2 buches (max. 2 kg). Déposez 2 cubes allume-feu dans la couche supérieure de petit bois. Appuyez deux fois sur la télécommande pour faire apparaitre le symbole du feu. Allumez les cubes et reférerz la porte. Sur la télécommande, reglez la température au niveau 1. Laissez le feu se consommer et ne ravitailler pas même si l'alarme de ravitationnement du feu se déclenché. Une fois le feu complètement éteint, ouvre la porte et laissez-la ouverte pendant que le poèle se refroidit à la temperature ambiente.

2. Deuxieme feu (stéatite)

Garnissez le poèle avec du petit bois d'environ 2 à 5 cm de diamètre. Prévoyez une quantité correspondant à 2 buches (max. 2 kg). Déposez 2 cubes allume-feu dans la couche supérieure de petit bois. Appuyez deux fois sur la télécommande pour faire apparaitre le symbole du feu. Allumez les cubes et fermez la porte. Sur la télécommande, réglez la température au niveau 2. Dès que l'alarme de ravitationnement du feu se déclenché, remettez du bois. Remplissez à moitié la chambre de combustion avec du bois sec d'environ 7 à 9 cm de diamètre. Laissez le feu se consommer et le poèle refroidir à température ambiente avant de le rallumer.

3. Troisième feu (stéatite)

Reprenez comme pour le deuxième feu, mais utilisez plus de bois cette fois, puis reglez la température au niveau 3 sur la télécommande. Laissez le feu se consommer et, une fois le feu éteint, laissez à nouveau le poèle se refroidir.

Pour allumer le feu

Bien allumer le feu est très important pour une bonne combustion. Un poèle froid et une cheminée froide sont deux défis pour la combustion. Il faut que les fumées atteignent le plus vite possible une température élevée. Ce n'est que quand les fumées tournent autour de 350^ C que la combustion est favorable à l'environnement.

Placez 2 bûches (de 5-8 cm de diamètre) à l'horizontal au fond de la chamre de combustion. Au-dessus, placez 5-8 morceaux de petit bois en les croisant. Déposez 2 cubes allume-feu dans la couche supérieure de petit bois. Appuyez deux fois sur la télécommande pour faire apparaitre le symbole du feu. Allumez les cubes et refermez la porte. Sur la télécommande, réglez la température au niveau souhaité.

Si la température des fumées n'atteint pas les 350^ C souhaités dans l'espace de 15 minutes, la télécommande lance une alarmé même si les buches sont enflammées. Cette alarme peut paraitre déplacée, mais elle est causée par une élevation trop lente de la température. Faire brûler du petit bois élève souvent la température.

HWAM Autopilot IHS^TM ferme les 3 clapets une fois que le poèle ne brûle plus (qu'il est en attente). L'air chaud ambient ne pénétre donc plus dans la cheminée (perte d'énergie). Ceci peut par contre signifier que la cheminée est très froide lorsque vous allumez le feu. Il est en certains cas nécessaire de contribuer à un meilleur tirage en brûlant quelques pages de journaux sur les bûches. Merci de consulter www.hwam. com pour plus de détails sur le fonctionnement de la cheminée.

Important! N'ouvrez pas le tiroir à cendres pendant que vous allumez le feu ; pour que le pilote intelligent puisse fonctionner, le tiroir à cendres doit rester fermé pendant que le poèle est allumé. N'ouvrez la porte que pour allumer le feu, pour le ravitailler ou pour nettoyer.

Fonctionnement du thermostat

Comme point de départ, HWAM Autopilot IHSM assure une combustion favorable à l'environnement et s'adapte à la température ambiente souhaitée. La fonction de thermostat est comme celle d'un radiateur. Reglez le niveau de chaleur youlu pour la piece dans laquelle se trouve le poèle. Une fois que le thermostat est réglé au niveau souhaité, le pilotage s'adapte autant que possible à la température ciblée.

• Quand la tempéature ambiente est inférieure au niveau de chauffage souhaité, le pilotage élève la tempéature des fumées afin d'augmenter l'émission de chaleur du poële.
• Quand la température ambiente dépasse le niveau de chauffage souhaité, le pilotage baisse la température des fumées pour prolonger la vie des braises le plus possible avant de ravitailler le feu. Ceci en vue de réduire l'émission de chaleur du poèle, mais aussi de permettre de ravitailler le feu sans avoir à rallumer. Si la température ambiente chute au-dessous du seuil voulu, la phase de braises est écourtee et le système lance une alarmé de ravitationnement. Le système lance un signal de ravitationnement dés que la température des fumées tourne autour de 180^ C; à 100^ C, le système se met en position d'attente et tous les clapets se referment.
  Si la température ambiente est largement inférieure au niveau souhaite, le pilotage élève la température des fumées. Si cette hausse de température n'est pas satisfaisante, le pilotage émet une alarmé de ravitationnement dans l'attente d'une nouvelle charge de bois pour atteindre le niveau de chaleur voulu dans la piece.
  Si la température ambiente après le ravitationn n'a tous pas atteint le niveau souhaite, c'est peut'être en raison de l'humidite du bois ou d'un manque de tirage dans la cheminée. La temperature des fumées doit toujours tendre a etre de min. 350^ par egard a I'environnement.

Pour ravitailler le feu

Lorsque l'alarme de ravitationnement du feu se déclenché, le poèle est prét à receivevoir du bois. La télécommande vous recommende qu'elle quantité de bois ravitailler.

Faible quantité de bois

200g）（1000-2000g)

Moyenne quantité de bois

-3000g)

Grosse quantité de bois

Par égard à la combustion, mettez au moins deux bûches à la fois, même si vous ne devez alimenter

qu'une petite quantité de bois. Vous pouvez aussi désir de ne pas ravitailler le feu. Le feu s'eteindra automatiquement après un certain temps.

Il arrive dans de rares cas que le système n'enregistre pas les nouvelles buches. P.ex. quand le taux d'oxygène dans la chambre de combustion est si élevé, en raison de la base température des fumées, qu'il n'enregistre pas de hausse du taux d'oxygène malgré les portes ouvertes. Àpres chaque ravitationlement de bois, contrôlez la ligne d'etat sur la télécommande. Peu après le ravitationlement, la ligne s'allume au centre ( ), dans la case qui indique la phase de marche de la combustion. Si la combustion est en attente, appuyez 2 fois sur la télécommande pour faire apparaitre la boîte d'allumettes.

Pendant la combustion, la surface extérieure du poèle se réchauffe. Une certaine prudence est donc de rigueur. Attention : la poignée du tiroir devient aussi très chaude. Pour ne pas vous brûler quand le poèle est allumé, enfilez toujours des gants.

Le poèle n'est pas conscience pour la combustion au charbon ou au coke. On peut néanmoins y brûler des briquettes, en les plaçant sur les braises de bois.

L'utilisation d'autres types de combustibles que le bois provoque des dépots de suie sur le verre.

GÉNÉRALITÉS

Chaleur rapide ou forte

Pour obtenir une chaleur rapide ou forte, brûlez un grand nombre de bûches de petite taille.

Combustion maximale

Remplissage maximal par heures :

Bois: 2,4 kg

Si ces limites sont dépassées, le poèle n'est alors plus couvert par la garantie de fabrication, et risque d'être endommagé par la trop forts chaleur. Le poèle est approvéd pour utilisation intermittente.

Intervalle de replissage normal

Intervalle de replissage normal en rendement nominal:

Bois: 65 min

Combustion longue

Pour ralentir au plus la combustion, reglez la température ambiente au niveau 0. La température des fumées émises est alors aussi basse possible et les glaises durent un maximum.

Pour obtenir la meilleure combustion possible

HWAM Autopilot IHS™ est conçu de sorte à assurer la combustion la plus propre et la plus économique possible. Pour une bonne combustion, il faut que le feu reçoive en temps d' un volume correct d'oxygène à l'endroit youlu dans la chambre de combustion. HWAM Autopilot IHS™ tient compte des facteurs externes variables, mais il est important de brûler du bois propre et sec (taux d'humidité de 16 à 20%). Pour plus de détails, consultez www.hwam.com.

Nettoyage du verre

ll est recommanded d'essuyer le verre une fois le poele eteint, de preference avec du papier essue-tout.

Types de combustibles

Le poèle peut subir des dommages à haute températures, par exemple un blanchiment de la vitre. Pour éviter cela, fermez toujours le tiroir à cendres pendant la combustion. Soyez aussi très prudent si vous utilisez un combustible dégageant une chaleur importante, comme par exemple des briquettes. Si la temperature des fumées dépasse 580^ , HWAM Autopilot IHS se met en position de sécurité et referme automatiquement le clapet d'air pour éviter toute surchauffe. Dans que la temperature chute à 450^ , la combustion normale reprend.

Il est recommendé d'utiliser du bois de bouleau ou de hêtre qui a été débité et entreprisespendant au moins un an à l'extérieur, sous abri. Le bois doit être sec (teneur d'eau max. de 20% ) avant de le rentrer à l'intérieur. Il est conseilé de garder le bois à brûler pendant quelques jours à l'intérieur.

Les briquettes émettent beaucoup de chaleur. Certains types se dilatent fortement, ce qui résultat en une combustion incontrôable.

Le charbon brûle à haute température et produit beaucoup de suie. Le charbon doit être placé dans la corbeille à charbon. Imprepè à la combustion pour ces poêles.

Le coke brûle à haute température et produit beaucoup de suie. Le coke doit être place dans la corbeille à charbon. Ce combustible use fortement le poêle et la chambre de combustion, et en réduit donc considérablement la durée de vie. Impropré à la combustion pour ces poêles

Les modèles sontapprovés selon la norme EN 13240,uniquement pour la combustion de bois. Il est interdit d'y brûler des panneaux de particules, du bois laqué, peint ou impréné, du plastique ou du caoutchouc.

ENTRETIEN

Nettoyage de l'extérieure du poèle

Ne proceder à l'entretien du poèle que lorsque celui-ci est froid. L'entretien quotidien se limite au strict minimum. Pour le nettoyage extérieur du poèle, nous vous conseillons de vous servir de votre aspirateur, équipé d'une Brosse à épousseter à poils doux. Vous pouvez également essuyer le poèle avec un chiffon doux ou avec un plumeau. Mais n'oubliez pas: Seulement lorsque le poèle est froid. N'utilisez pas d'eau, d'alcool ou autre produit de nettoyage, cela pourrait endommager la liquee.

Pour l'entretien des revêtements en pierre, voir les instructions qui accompagnent les pierres fournies.

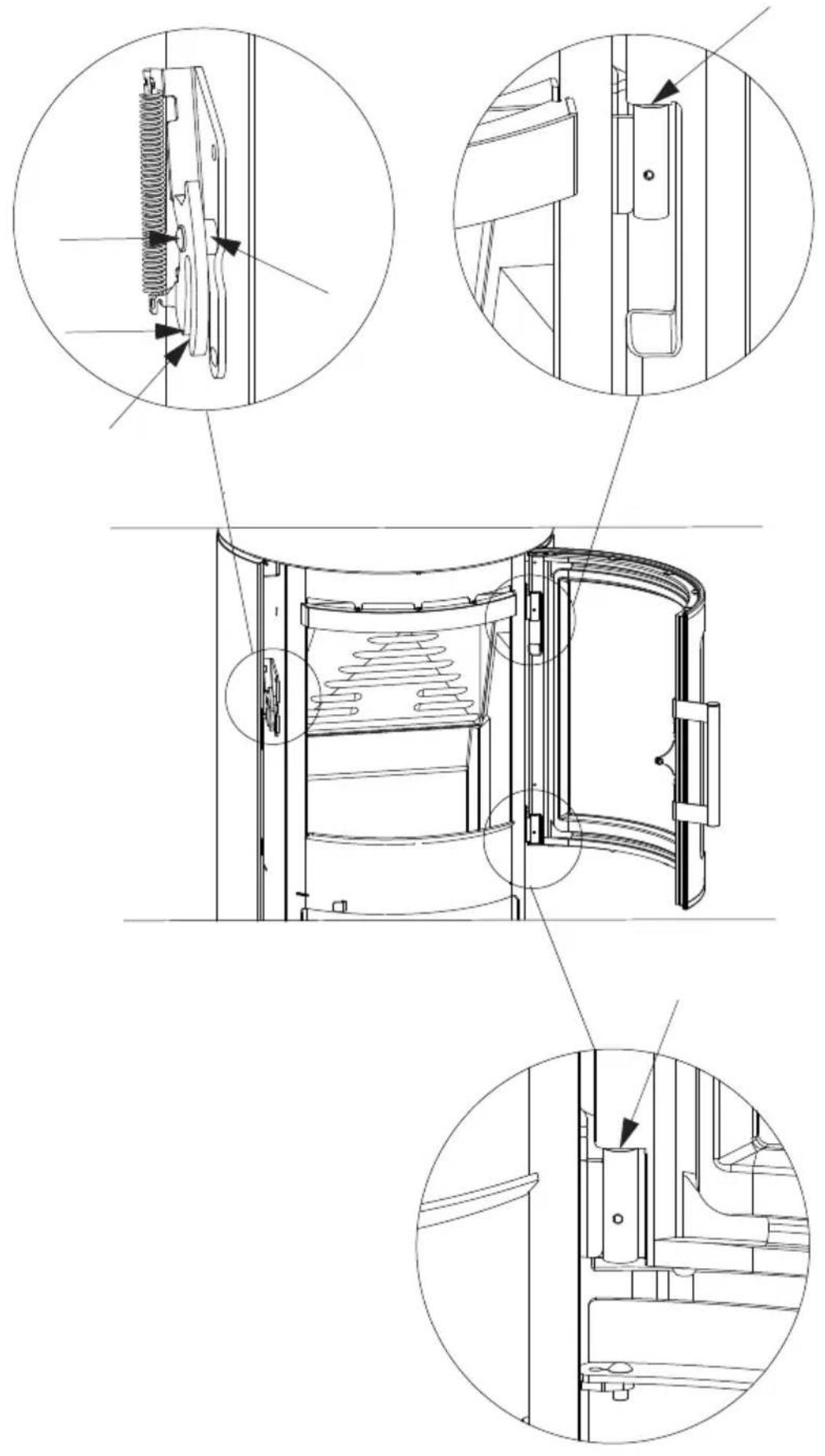

Il est recommandé de nettoyer le poèle à fond une fois par an. Eliminer la cendre et la suite de la chambre de combustion. Graissez les charnières et le crochet de fermeture en atomisant uneGRAisse au cuivre liquide (qui supporte 1.100^) , voir notre schema H. Soulevez la ported d^1 / 2 cm et atomisez laGRAisse au cuivre dans le tourillon de la charnière.

Contrôle

Au moins tous les deux ans, faites effectuer un contrôle préventif approfondi de votre poèle. Ce contrôle comprend entre autres:

Nettoyage à fond du poèle.
- Verification des joints d'etanchéité. Changez les joints s'ils ne sont plus intacts ou s'ils ont durci.
- Contrôle des matériaux isolants. changement évientuel.
- Contrôle du fond/de la grille de secousse.
Graissez les charnières et le crochet de fermeture avec une graisse au cuivre (voir illustration H).

Le contrôle doit être effectué par un installerateur qualifié. N'utiliser que des pieces de rechange d'origine.

Nettoyage du poèle interieur

Sortir la plaque de déviation et le déflecteur de fumée, avant le nettoyage (Illustration F).

• Retirez d'abord la clayette (1) du support d'acier (2) le plus au fond dans la chambre de combustion, en le soulevant. La faire descendre sous les supports (3) et la retirer en la faisant basculer.
• Retirer du support (5) derrière le conduit d'aération, chaque moitié de la plaque de conduit (4) en les boulevant puis les retarder du crochet (6) sous la plaque supérieure.

Cendres

Le cendrier se vide très facilement en l'enfilant dans un sac en matière plastique et en le returnant, puis en retardant le sac avec précaution. Les cendres seront enlevées par le service de ramassage des ordures menagères.

Attention, il peut y avoir des braises dans la cende jusqu'à 24 heures après l'extinction du feu!

Isolation

L'iso1ation de la chamre de combustion, efficace mais poreuse peut s user avec le temps et etre endommagée. Le fait que l'iso1ation se fendille ne reduit en rien l'efficacite du poele. Il est cependant recommande de la remplacer lorsque I'usure a reduit l'iso1ation a moins de la moitié de son epaisseur d'origine.

Porte/verre

Si la porte en verre est souillée, vous la nettoierez facilement avec du papier cuisine imbibé d'eau que vous aurez aussi trempe dans les cendres. Nettoyez la vitre en frottant de haut en bas. Essuyez avec du papier cuisine sec. Contrôler régulièrement l'état des joints de la porte et du cendrier. S'ils ne sont pas souples et intacts, les replacer. Utiliser exclusivement des joints originaux.

Surface

Normalement,aucun retraitement de la surface n'est nécessaire.D'eventuels defaults de la laque peuvent cependant etre réparés à l'aide d'un spray Senotherm.

Garantie

La garantie ne s'applique pas en cas de manque d'entretien!

Alarmes d'entretien

Vous pouvez continuer à utiliser le poèle mais il convient de contacter votre distributeur au plus vite. Il se peut que le poèle brûle mal.

Défauts DE FONCTIONNEMENT

Verre couvert de suie

Le bois est trop humide. Utilisez uniquement du bois qui a eté stocké au moins durant 12 mois sous un auvent et dont le taux d'humidité est de 20% environ.
- Il se peut que les joints de la porte ne soient plus étanches. Changer le joint.

Formation de fumée au moment d'ouvrir la porte

• Il se peut que le registre de la cheminée soit fermé. Ouvrir le registre.
  Le tirage de la cheminée est insuffisant. Voir paragraphe sur la cheminée ou contacter le ramoneur.

• La trappe de ramonage n'est plus étanche ou manquante. Changer ou installer une trappe de ramonage.

• Ne jamais ouvrir la porte tant que le bois est enflammé.

Combustion incontrôlée

Le joint de la porte ou du cendrier n'est plus etanche. Changer le joint.

Alarmes de sécurité

N'utilisez pas le poèle. Contactez votre distributeur au plus vite.

En cas de défaut de fonctionnement auquel vous ne pouvez pas remédier, contacter le revendeur.

Déclaration de RENDEMENT

Procurez-vous la déclaration de rendement sur notre site par le biais des liens suivants :

HWAM 7150 avec Autopilot IHS™: www.hwam.com/dop/7150ihs-7180ihs

HWAM 7180 avec Autopilot IHS™: www.hwam.com/dop/7150ihs-7180ihs

HWAM 7150 IHS
