Type de produit	Détecteur de fuite de gaz sans fil
Marque	Electronics Line
Modèle	EL2762
Gaz détectés	Gaz naturel, méthane, propane, butane
Technologie de détection	Capteur à fil chaud
Volume d'alarme	85 dB à 3 mètres
Fréquence radio	868,65 MHz / 433,92 MHz
Intervalle de supervision	15 min (868 MHz) / 65 min (433 MHz)
Alimentation	Secteur 230 V avec batterie de secours
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-20 °C à 60 °C
Installation	Montage mural, position ajustable selon gaz (30 cm du plafond pour méthane, 30 cm du sol pour propane/butane)
Fonctions principales	Alarme, test, mise en sourdine, autotest, transmission sans fil
Indicateurs LED	Verte (alimentation), Rouge (alarme), Orange (dysfonctionnement)
Entretien et nettoyage	Nettoyage des grilles avec un aspirateur ; test hebdomadaire
Sécurité	Procédure en cas d'alarme : ouvrir fenêtres, couper appareils électriques, éviter flammes, évacuer
Conformité	Directive R&TTE 1999/5/EC
Pièces détachées	Contacter le fabricant
Réparabilité	Envoyer au fabricant pour réparation
Utilisation	Intérieur, à proximité des appareils à gaz

FOIRE AUX QUESTIONS - EL2762 Electronics Line

Comment installer le détecteur de gaz EL2762 ?

L'installation dépend du gaz à détecter. Pour le gaz naturel (méthane), montez le détecteur à 30 cm du plafond car il est plus léger que l'air. Pour le propane et butane, installez-le à 30 cm du sol car ils sont plus lourds. Utilisez le support de montage fourni, percez deux trous avec une mèche de 5 mm, insérez les chevilles, fixez le support et encliquetez le détecteur.

Que faire en cas d'alarme de gaz ?

En cas d'alarme, ouvrez immédiatement portes et fenêtres pour aérer. Débranchez les appareils électriques et évitez toute flamme nue (allumettes, briquets, interrupteurs). Si la fuite persiste, évacuez les lieux et faites appel à un professionnel. Une fois le gaz dissipé, l'alarme s'arrête ; après 10 minutes, testez le détecteur avec le bouton Test.

Comment tester le détecteur de gaz ?

Appuyez sur le bouton Test. Les LED orange et rouge clignotent et un son audible se déclenche. Si le détecteur est en phase de chauffe (LED verte clignotante), attendez qu'elle soit fixe avant de tester. Effectuez ce test une fois par semaine pour garantir le bon fonctionnement.

Comment mettre en sourdine l'alarme ?

Lorsque l'alarme sonne, appuyez sur le bouton Test pour activer la mise en sourdine partielle. La LED rouge continue de clignoter mais le son devient un bip abrégé toutes les 16 secondes. Cela permet de réduire la nuisance sonore tout en étant averti.

Que signifient les différentes couleurs de la LED ?

La LED verte clignote pendant la phase de chauffe (4 min) puis reste fixe en fonctionnement normal. La LED rouge clignote avec un son continu en cas d'alarme. La LED orange fixe indique un dysfonctionnement du capteur. Consultez le tableau des indications dans la notice.

Comment nettoyer et entretenir le détecteur ?

Utilisez un aspirateur pour nettoyer les grilles d'aération et retirer la poussière. Effectuez cette opération régulièrement. Testez le détecteur une fois par semaine avec le bouton Test. Ne pas utiliser de produits chimiques ou d'eau.

À quelle fréquence faut-il tester le détecteur ?

Il est recommandé de tester le détecteur une fois par semaine en appuyant sur le bouton Test. Un test hebdomadaire permet de vérifier le bon état de l'appareil et la fiabilité de l'alarme.

Le détecteur fonctionne-t-il sur batterie ou sur secteur ?

Le détecteur fonctionne principalement sur secteur 230 V (câble d'alimentation à brancher sur prise murale). Il dispose également d'un compartiment pour batteries (utilisé lors de la configuration de l'adressage sans fil). En fonctionnement normal, il est alimenté par le secteur.

Que faire en cas de dysfonctionnement (bip intermittent) ?

Si le détecteur émet des bips intermittents (par ex. 3 secondes de bip, 3 secondes de pause), débranchez-le de la prise électrique pendant 10 secondes, puis rebranchez-le. Si le problème persiste, n'utilisez plus l'appareil et renvoyez-le au fabricant pour réparation.

Quels types de gaz le détecteur EL2762 peut-il détecter ?

Le détecteur est conçu pour détecter les gaz combustibles : gaz naturel (méthane), propane et butane. Il ne détecte pas le monoxyde de carbone (CO) ni d'autres gaz toxiques.

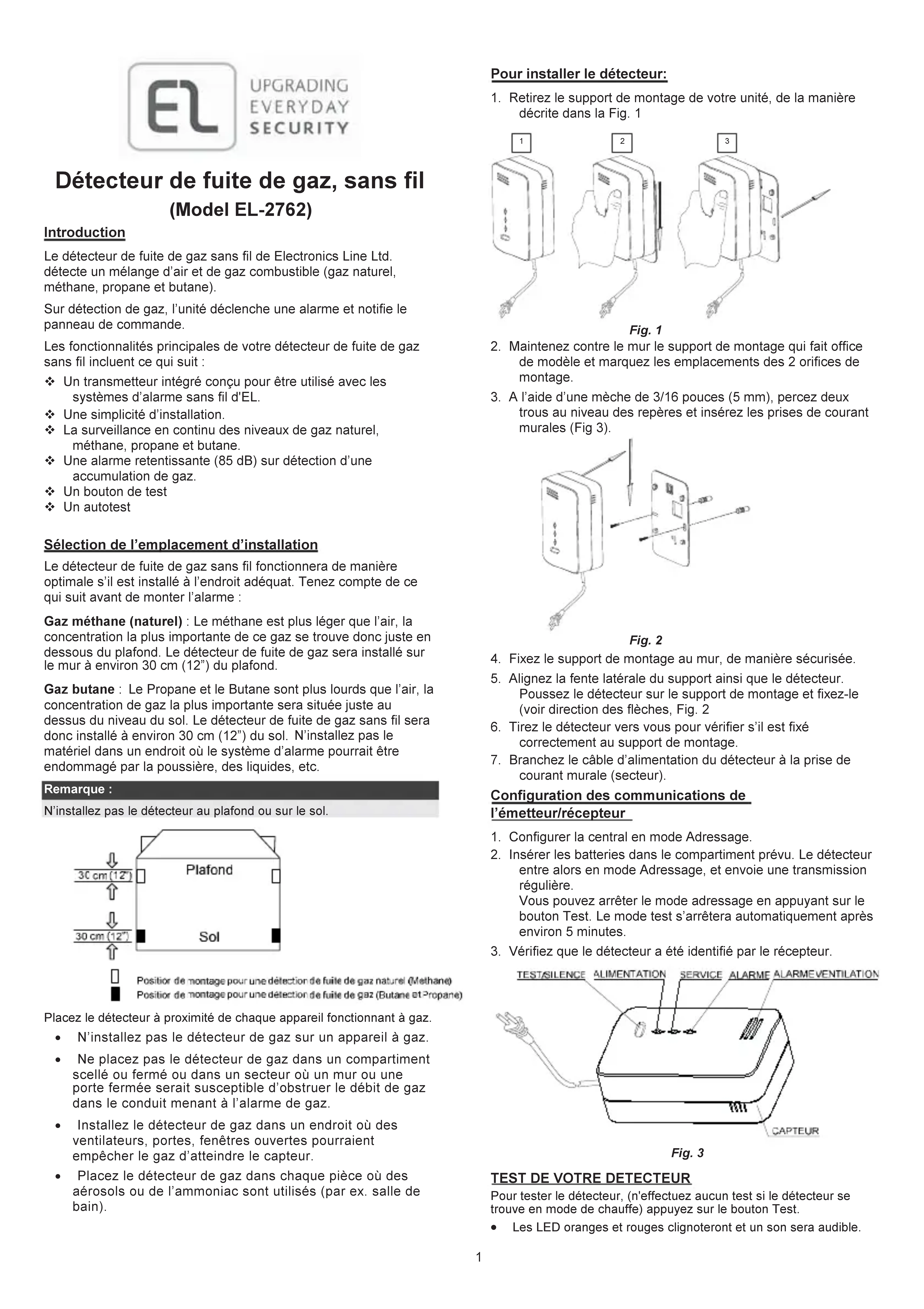

MODE D'EMPLOI EL2762 Electronics Line

Déteur de fuite de gaz, sans fil (Model EL-2762)

Introduction

Le détecteur de fuite de gaz sans fil de Electronics Line Ltd. détecte un mélange d'air et de gaz combustible (gaz naturel, methane, propane et butane).

Sur détction de gaz, l'unité déclenchée une alarme et notification le panneau de commande.

Les fonctionnalités principales de votre détecteur de fuite de gaz sans fil incluent ce qui suit :

Un transmetteur intégré concu pour être utilisé avec les systèmes d'alarme sans fil d'EL.
Une simplicité d'installation.
La surveillance en continu des niveaux de gaz naturel, methane, propane et butane.
Une alarme retentissante (85 dB) sur détction d'une accumulation de gaz.
Un bouton de test
Un autotest

Sélection de l'emplacement d'installation

Le détector de fuite de gaz sans fil fonctionnera de manière optimale s'il est installé à l'endroit ajustat. Tenez compte de ce qui suit avant de monter l'alarme :

Gaz métane (naturel): Le métane est plus léger que l'air, la concentration la plus importante de ce gaz se trouve donc juste en dessous du plafond. Le détecteur de fuite de gaz sera installé sur le mur à environ 30 cm (12") du plafond.

Gaz butane: Le Propane et le Butane sont plus lourds que l'air, la concentration de gaz la plus importante sera située juste au dessus du niveau du sol. Le détecteur de fuite de gaz sans fil sera donc installé à environ 30 cm (12") du sol. N'installé pas le matériel dans un endroit où le système d'alarme pourrait être endommagé par la poussière, des liquides, etc.

Remarque :

N'installez pas le détecteur au plafond ou sur le sol.

Positior de montage pour une détction de fouille de gaz naturel (Methane)

Positior de montage pour une détction de fuite de gaz (Butane et Propane)

Placez le détecteur à proximé de chaque apparéil fonctionnant à gaz.

• N'installez pas le détecteur de gaz sur un apparéil à gaz.
• Ne placez pas le détector de gaz dans un compartment scellé ou fermé ou dans un secteur où un mur ou une porte fermée serait susceptible d'obstruer le début de gaz dans le conduit menant à l'alarme de gaz.
• Installé le détector de gaz dans un endroit où des ventilateurs, portes, fenêtres ouvertes pourraient empêcher le gaz d'atteindre le capteur.
• Placez le détecteur de gaz dans chaque piece ou des aérosols ou de l'ammoniac sont utilisés (par ex. salle de bain).

Pour installer le détecteur:

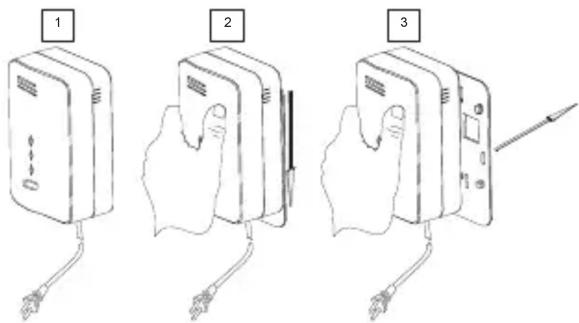

1. Retirez le support de montage de votre unité, de la manière décrite dans la Fig. 1

Fig. 1

1. Maintenez contre le mur le support de montage qui fait office de modèle et marquez les emplacements des 2 orifices de montage.
2. A l'aide d'une mèche de 3/16 pouces (5 mm), percez deux troughs au niveau des repères et insérez les prises de courant murales (Fig 3).

Fig. 2

1. Fixez le support de montage au mur, de maniere sécurisée.
2. Alignez la fente latérale du support ainsi que le détecteur. Poussez le détecteur sur le support de montage et fixez-le (voir direction des flèches, Fig. 2
3. Tirez le détector vers vous pour vérifier s'il est fixé correctement au support de montage.
4. Branchez le cable d'alimentation du détecteur à la prise de courant murale (secteur).

Configuration des communications de

l'émetteur/recepteur

1. Configurer la central en mode Adressage.
2. Insérer les batteries dans le compartment prévu. Le détecteur entre alors en mode Adressage, et envoie une transmission régulière.

Vous pouvez arreter le mode adressage en appuyant sur le bouton Test. Le mode test s'arrête automatiquement après environ 5 minutes.
3. Vérifiez que le détecteur a été identifié par le récepteur.

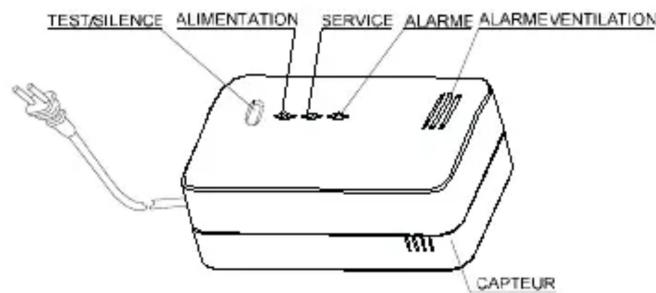

Fig. 3

TEST DE VOTRE DETECTEUR

Pour tester le détecteur, (n'effectuezaucun test si le détecteur se trouve en mode de chauffe) appuyez sur le bouton Test.

• Les LED oranges et rouges clignoteront et un son sera audible.

MISE EN SOURDINE DE VOTRE DETECTEUR

Vous pouvezmettre en sourdine de maniere partiellevoire détecteur en cas d'alarme, en appuyant sur le bouton Test. La LED rouge continuaerà clignoter et un bip abrégé sera audible toutes les 16 secondes.

DYSFONCTIONNEMENT DU DETECTEUR

Un dysfonctionnement de l'unité est indiqué par un bip audible séquently, par ex. l'unité bipe pendant 3 secondes et s'interrrompt pendant 3 secondes, puis reprend. Si ceci apparait, débranche le détector de la source électrique pendant 10 secondes, puis rebranchez l'unité. Si l'unité continue à biper de manière intermittente, N'UTILISEZ pas ce détector. Envoyez l'unité au fabricant pour réparation.

ENTRETIEN DE VOTRE DETECTEUR

Vou devez maintainir fréquèment le détector pour garantir une exploitation optimale. Quelques astuces vous sont fournies pour entretenir votre détector.

1. Utilisez de manière occasionnelle, un aspirateur pour nettoyer les grilles d'aporation et oter la poussière.
2. Appuyez sur le bouton Test de votre détecteur pour tester son fonctionnement, une fois parSEMaine.

Indications de la LED & du BUZZER

La lumière de la LED et le BUZZER s'allument et/ou s'eteignent pour indiquer des situations variees. Il existe quatre lumieres et opérations du BUZZER différentes :

Couleur de la LED	Etat Signification
Verte (Alimentation)	Clignote (pendant 4 minutes)	Chauffe (l'état entre la mise sous tension et l'exploitation normale)
	Allumée	Conditionnormale
ROUGE (Alarme)	Clignote + Son séquentiel de l'alarme	Alarme
Orange (service)	Allumée	Dysfonctionnement de capteur

ACTIONS A PRENDRE LORSQUE L'ALARME RETENTIT

En cas de niveaux de gaz dangereux détectés, votre détector déclenchera une alarme continue. Essayez de prendre les actions nécessaires suivantes immidiatement ou évacuez l'immeuble :

(a) Ouvrez en grand les portes et fenêtres
(b) Déconnectez les appareils électriques
(b) Evitez les feuels ouverts
(c) Faites réparer la fuite de gaz par un professionnel

ACTIONS A PRENDRE UNE FOIS LE PROBLEME RESOLU

Une fois la presence de gaz éliminée dans les locaux, l'alarme du détecteur devait s'éteindre. Àpres 10 minutes, appuyez sur le bouton de test pour tester le détecteur et de ce fait vous assurer que le détecteur fonctionné à nouveau correctement.

SPECIFICATIONS

ELECTRIQUES

Fréquence radio : 868,65 MHz / 433,92 MHz

Transmission de 15 min. - Pour model 868,65 MHz

supervision : 65 min. – Pour model 433,92 MHz

Onde de réponse : Moins de 20 % dans la limite d'explosion la plus faible (LEL)

Volume du signal : Environ 85 dB à une distance de 3 metres

Type de capteur : A fil chaud

Température d'exploitation: 0^ à 40^ ( 32^ à 122^ )

Température de stockage : -20°C à 60°C (-4°F à 140°F)

Les specifications sont sujettes à modification sans notice prétable.

Pour toute question, veuillez contactez votre fournisseur.

Rapport de Conformité de RTTE:

Par la presente, Electronics Line Ltd., déclare cet équipement est en conformité aux conditions essentielles et à d'autres dispositions appropriées de la directive 1999/5/EC. Vous pouvezPTRouver la copie complète de la déclaration de conformité à la directive 1999/5/EC sur notre site web, à l'adresse suivante: www.electronics-line.com.
