MODE D'EMPLOI AKZM 8530 WHIRLPOOL

Manuel d’utilisation et d’entretien User and maintenance manual à les lire soigneusement et à les respecter en toute circonstance. Ceci est le symbole de danger relatif à la sécurité. Il met en garde l’utilisateur et toute autre personne contre les risques potentiels dérivant de l’utilisation de cet appareil. Tous les messages relatifs à la sécurité sont précédés du symbole de danger et des termes suivants :

DANGER Indique une situation dangereuse qui, si elle n’est pas évitée, occasionnera de graves lésions.

Les opérations d’installation et d’entretien sont du ressort exclusif d’un technicien spécialisé. Celui-ci est tenu de se conformer aux instructions du fabricant et aux normes locales en vigueur en matière de sécurité. Pour toute réparation ou tout remplacement de pièces, procédez uniquement aux opérations spécifiées dans le manuel en utilisant les pièces expressément indiquées.

La mise à la terre de l’appareil est obligatoire. Le cordon d’alimentation de l’appareil doit être suffisamment long pour permettre le branchement de l’appareil encastré à la prise du secteur. Afin que l’installation soit conforme aux normes locales de sécurité, il est nécessaire de brancher l’appareil au moyen d’un interrupteur omnipolaire avec une distance d’ouverture des contacts d’au moins 3 mm. N’utilisez en aucun cas de prises multiples ou de rallonges. Ne tirez jamais sur le cordon d’alimentation pour débrancher l’appareil de la prise secteur. Une fois l’installation terminée, l’utilisateur ne devra plus pouvoir accéder aux composants électriques. Évitez de toucher l’appareil avec les mains mouillées et ne l’utilisez pas lorsque vous êtes pieds nus. Ce four a été conçu uniquement comme appareil ménager destiné à la cuisson des aliments. Toute autre utilisation est considérée comme impropre (chauffer une pièce, par exemple). Le fabricant décline toute responsabilité en cas de dommages résultant d’une utilisation impropre ou d’un réglage erroné des commandes. Les personnes (y compris les enfants) qui, en raison de leurs capacités physiques, sensorielles ou mentales, de leur inexpérience ou de leur méconnaissance, ne sont pas en mesure d’utiliser l’appareil en toute sécurité, doivent se servir de l’appareil uniquement sous la surveillance ou en se conformant aux instructions d’une personne responsable. Les parties accessibles du four peuvent atteindre une température élevée quand l’appareil est en service. Veillez à maintenir les enfants hors de portée de l’appareil. Contrôlez que les enfants ne jouent pas avec l’appareil. Veillez à ne pas toucher les résistances ou les surfaces intérieures du four, sous peine d’encourir des brûlures. Évitez de mettre le four en contact avec des chiffons ou tout matériau inflammable avant que les composants de l’appareil ne soient suffisamment refroidis. En fin de cuisson, soyez particulièrement prudent au moment d’ouvrir la porte. Laissez l’air chaud ou la vapeur s’évacuer progressivement de l’enceinte de cuisson avant d’accéder à celle-ci. Lorsque la porte est fermée, l’air chaud est convoyé à travers l’ouverture située au-dessus du bandeau de commande. Évitez d’obstruer les ouvertures de ventilation. Munissez-vous de gants pour retirer les plats et les accessoires chauds du four. Veillez à ne pas toucher les résistances. Ne placez jamais de produits inflammables à l’intérieur du four ou à proximité de celui-ci. Ces produits risqueraient en effet de s’enflammer si le four était mis sous tension par inadvertance. Évitez de chauffer ou de cuisiner dans le four des aliments contenus dans des récipients hermétiques. La pression qui se développe à l’intérieur du récipient pourrait le faire exploser et endommager le four. N’utilisez en aucun cas de récipients en matière synthétique pour cuire des aliments au four. Les graisses et l’huile surchauffées s’enflamment facilement. Surveillez régulièrement la cuisson si vous utilisez une quantité importante de graisse ou d’huile. Ne laissez jamais l’appareil sans surveillance pendant le processus de séchage des aliments. Si vous utilisez des boissons alcoolisées (rhum, cognac, vin, par exemple) pour cuisiner des plats, rappelez-vous que l’alcool s’évapore à des températures élevées. Il se peut, par conséquent, que les vapeurs dégagées par l’alcool s’enflamment en entrant en contact avec la résistance électrique.

Mise au rebut des appareils ménagers usagés

INSTALLATION Après avoir déballé le four, contrôlez que l’appareil n’a pas été endommagé pendant le transport et que la porte ferme parfaitement. En cas de problème, contactez votre revendeur ou le Service Après-vente le plus proche. Nous recommandons de retirer le four de la base en polystyrène uniquement avant de procéder à l’installation, afin d’éviter tout risque d’endommagement de l’appareil.

PRÉPARATION DU MEUBLE POUR L’ENCASTREMENT

• • On ne doit plus pouvoir accéder à la partie inférieure du four une fois l’installation terminée. Afin de garantir le bon fonctionnement de l’appareil, veillez à ne pas obstruer l’ouverture minimale prévue entre le plan de travail et la partie supérieure du four.

• Retirez tous les accessoires du four et faites-le chauffer à 200°C pendant une heure environ, afin de faire disparaître les odeurs et les fumées qui se dégagent du matériau isolant et des graisses de protection.

Pendant l’utilisation :

- Évitez de couvrir l’intérieur du four avec des feuilles d’aluminium. Ne versez jamais d’eau dans le four lorsque celui-ci est chaud ; vous risqueriez d’endommager l’émail. Évitez de déplacer les ustensiles de cuisson en les traînant sur le fond du four sous peine de rayer le revêtement. Veillez à ce que le câble électrique d’autres appareils électroménagers se trouvant à proximité immédiate ne puisse ni entrer en contact avec les parties chaudes, ni se coincer dans la porte du four. Évitez d’exposer le four aux éléments atmosphériques.

CONSEILS POUR LA PROTECTION DE L’ENVIRONNEMENT

Élimination des emballages Les matériaux d’emballage sont entièrement recyclables comme l’indique le symbole de recyclage ( ). Par conséquent, ne les jetez jamais dans la nature mais conformez-vous aux réglementations locales en vigueur en matière d’élimination des déchets.

Mise au rebut de l’appareil

Cet appareil est certifié conforme à la Directive Européenne 2002/96/CE, concernant les Déchets d’Équipements

Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé. Le symbole

apposé sur le produit et sur la documentation qui l’accompagne indique qu’il ne doit pas être jeté avec les

ordures ménagères, mais remis à un centre de collecte spécialisé dans le recyclage des appareils électriques et

Conseils pour économiser l’énergie

- 95/CE (qui remplace la directive 73/23/CEE et modifications suivantes) et aux exigences de protection de la directive « CEM » 2004/108/CE.

DIAGNOSTIC DES PANNES Le four ne fonctionne pas :

• Le programmateur électronique ne fonctionne pas : •

Si la lettre « lettre « ».

» suivie d’un numéro s’affiche à l’écran, contactez votre Service Après-vente. Spécifiez le numéro qui suit la

SERVICE APRÈS-VENTE Avant de faire appel au Service Après-vente :

Si, après ces contrôles, le problème persiste, adressez-vous à votre Service Après-vente. Veuillez toujours spécifier : • une brève description du défaut ; • le type et le modèle exact du four ; • les codes service (numéros suivant le mot « Service » sur la plaque signalétique) apparaissant sur le rebord droit de la cavité du four (visibles lorsque la porte est ouverte). Les codes service sont également indiqués dans le livret de garantie ; • votre adresse complète ; • votre numéro de téléphone. Nous vous invitons à enregistrer votre four sur le site : www.whirlpool.fr, rubrique « enregistrez votre produit » afin d’être rapidement reconnu et renseigné par l service consommateur en cas de conseil ou de panne.

Si le four doit être réparé, adressez-vous à un Service Après-vente agréé (vous aurez ainsi la garantie que les pièces défectueuses seront remplacées par des pièces d’origine et que la réparation de votre appareil sera effectuée correctement).

Pour obtenir les coordonnées du Service Après-Vente le plus proche de chez vous, connectez-vous au site www.whirlpool.fr ou contactez le Service Consommateurs Whirlpool au : 0.892.700.150.

NETTOYAGE AVERTISSEMENT

REMARQUE IMPORTANTE : n’utilisez en aucun cas de produits corrosifs ou de détergents abrasifs. Si l’un de ces produits entre en contact avec le four, essuyez-le immédiatement à l’aide d’un chiffon humide. • Nettoyez les surfaces à l’aide d’un chiffon humide. Si celles-ci sont particulièrement sales, utilisez une solution d’eau additionnée de quelques gouttes de détergent à vaisselle. Essuyez à l’aide d’un chiffon doux.

Utilisez des produits spéciaux pour fours et respectez les instructions du fabricant. • Nettoyez la vitre de la porte avec un produit liquide spécifique. Pour faciliter le nettoyage du four, il est possible d’enlever la porte (référez-vous au chapitre ENTRETIEN). • Pour nettoyer la partie supérieure du four, il est possible d’abaisser (seulement dans certains modèles) la résistance supérieure du gril (voir le chapitre ENTRETIEN). REMARQUE : durant la cuisson prolongée d’aliments à haute teneur en eau (pizzas, légumes, etc.), il se peut que de la condensation se forme à l’intérieur de la porte et sur le joint. Dès que le four est froid, essuyez à l’aide d’un chiffon ou d’une éponge.

• Faites fonctionner le four à vide à 200°C pendant environ une heure en sélectionnant la fonction Ventilation. • Une fois ce temps écoulé, faites refroidir l’appareil, puis éliminez les éventuels résidus d’aliments à l’aide d’une éponge.

ENTRETIEN AVERTISSEMENT

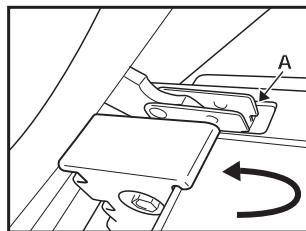

DÉMONTAGE DE LA PORTE Pour démonter la porte : 1. 2. Fermez la porte du four.

Avant de faire fonctionner le four, contrôlez que le capot de l’ampoule a été remis en place.

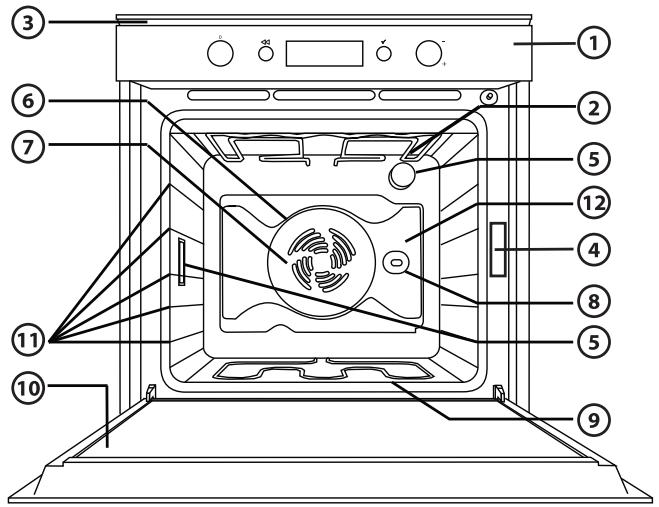

INSTRUCTIONS POUR L’UTILISATION DU FOUR POUR LE BRANCHEMENT ÉLECTRIQUE, CONSULTEZ LA PARTIE RELATIVE À L’INSTALLATION

À la fin de la cuisson, après l’extinction du four, le ventilateur de refroidissement peut continuer de fonctionner pendant un certain temps. À l’ouverture de la porte durant la cuisson, les éléments chauffants se désactivent.

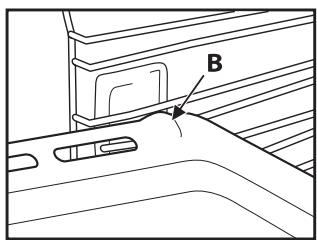

ACCESSOIRES Fig. A A.

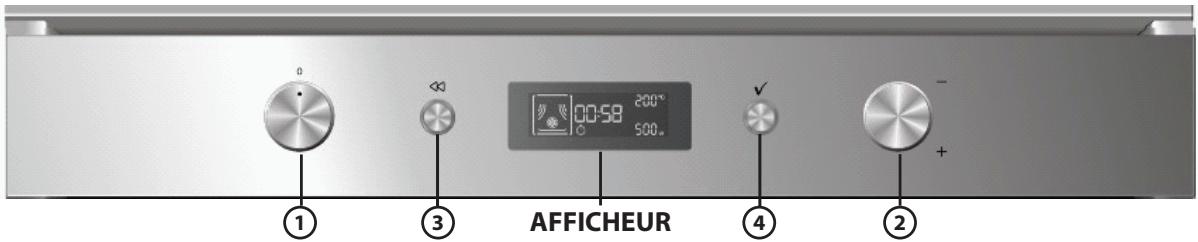

: pour retourner à la page précédente TOUCHE : pour sélectionner et confirmer les paramétrages 1

REMARQUE : pour la liste et la description des fonctions, se référer au tableau spécifique page 12.

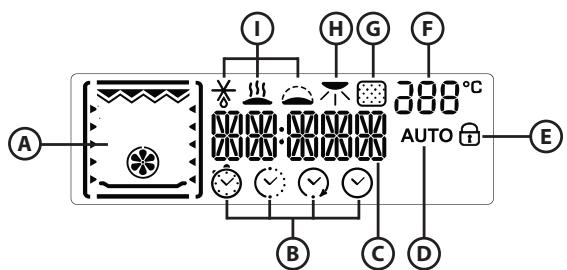

Indication porte four fermée durant le cycle de nettoyage automatique (non disponible sur ce modèle)

Température intérieure four Fonction Pyrolyse (non disponible sur ce modèle) Dorage Fonctions spéciales : décongélation, maintien au chaud, levage de pâtes Appuyez sur la touche pour confirmer. Pour modifier l’heure courante, par exemple à la suite d’une interruption de l’alimentation électrique, voir le paragraphe suivant (RÉGLAGES).

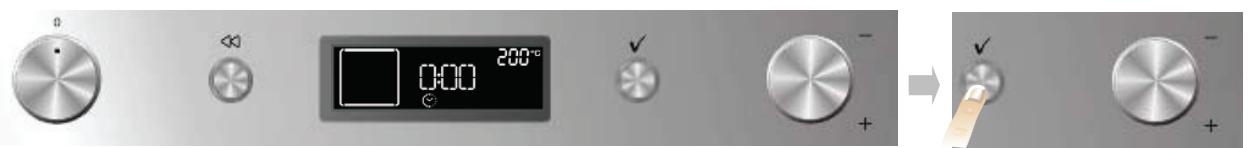

SÉLECTION DES FONCTIONS DE CUISSON

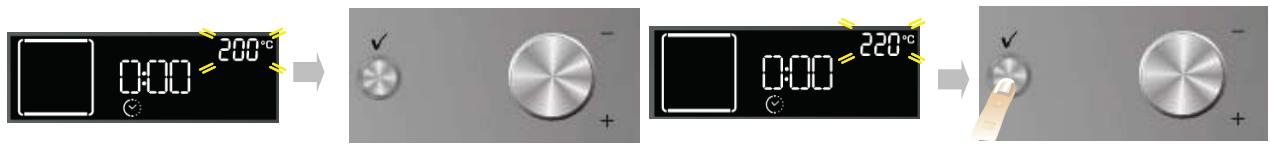

PARAMÉTRAGE DE LA TEMPÉRATURE/PUISSANCE DU GRIL Pour modifier la température ou la puissance du gril, il est nécessaire de procéder comme suit :

Tournez le bouton « Navigation » pour afficher la valeur désirée. 2. Appuyez sur la touche pour confirmer. Le four confirme automatiquement la sélection 10 secondes après la dernière opération.

PRÉCHAUFFAGE RAPIDE

Si la température proposée correspond à celle désirée, appuyez sur la touche . Pour la modifier, procédez comme indiqué dans les paragraphes précédents. Le message PRE apparaît sur l’écran. Lorsque la température programmée est atteinte, elle est remplacée par la valeur (ex.200°) accompagnée par un signal acoustique. À la fin de la phase de préchauffage, le four sélectionne automatiquement la fonction convection naturelle

. À ce stade, introduisez le plat à cuire. Si vous désirez programmer une fonction de cuisson différente, tournez le bouton « Fonctions » et sélectionnez celle désirée.

Le four confirme automatiquement la sélection 10 secondes après la dernière opération.

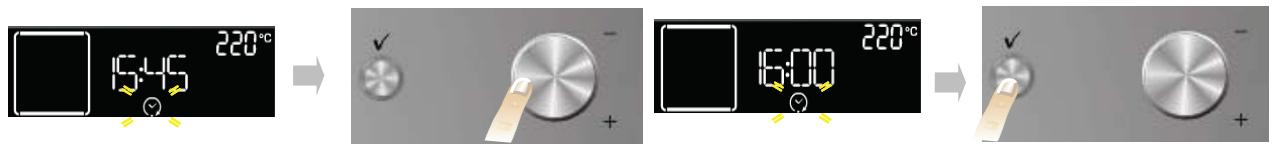

PARAMÉTRAGE DE L’HEURE DE FIN CUISSON / DÉPART RETARDÉ

REMARQUE IMPORTANTE : le réglage du départ différé n’est pas disponible avec les fonctions suivantes : PRÉCHAUFFAGE RAPIDE, PAIN/PIZZA, CONVECTION FORCÉE DÉLICATE. REMARQUE : lorsque vous effectuez ce réglage, la température sélectionnée sera atteinte progressivement, c’est pourquoi la durée de cuisson sera légèrement plus longue que celle figurant dans le tableau de cuisson. Il est possible de programmer l’heure de fin cuisson désirée en retardant la mise en marche du four jusqu’à un maximum de 23 heures et 59 minutes à l’avance. Ceci n’est possible qu’après avoir programmé une durée de cuisson. Après avoir introduit la durée de la cuisson, l’afficheur visualise l’heure de fin cuisson (par exemple 15 :45) et le symbole clignote.

Pour retarder la fin de la cuisson, en retardant l’allumage du four, procédez comme suit :

1. Tournez le bouton « Navigation » jusqu’à la visualisation de l’heure à laquelle vous désirez terminer la cuisson (par exemple 16 :00). 2. Confirmez la valeur choisie avec la touche : les deux points de l’heure de fin de cuisson clignotent pour indiquer que le paramétrage a été effectué correctement. 3. Le four retardera le départ automatiquement de manière à terminer la cuisson à l’heure choisie. Il est possible à tout moment de modifier les valeurs introduites (température, niveau du gril, durée de cuisson) en utilisant la touche pour retourner en arrière, le bouton « Navigation » pour modifier les valeurs et la touche pour confirmer.

INDICATION DE LA CHALEUR RÉSIDUELLE À L’INTÉRIEUR DU FOUR

À la fin de chaque cuisson, ou à l’extinction du four, si la température à l’intérieur de la chambre est supérieure à 50° C, l’afficheur visualise le message « HOT » avec la température instantanée. Lorsque la chaleur résiduelle atteint 50° C, l’afficheur visualise l’heure.

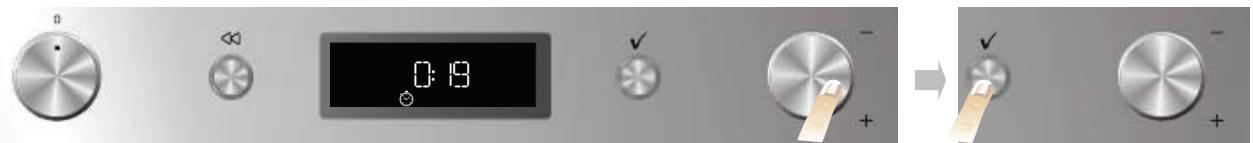

MINUTEUR Cette fonction ne peut être utilisée que four éteint et elle est utile, par exemple, pour contrôler le temps de cuisson des pâtes.

La durée maximum pouvant être introduite est de 23 heures et 59 minutes. 1. Avec le bouton « Fonctions » sur le zéro, tourner le bouton « Navigation » jusqu’à l’affichage de la durée désirée. 2. Appuyez sur la touche pour lancer le compte à rebours. À la fin du temps programmé, l’afficheur visualise « 00 :00 :00 » accompagné d’un signal sonore. Pour l’interrompre, appuyez sur la touche (l’heure courante apparaît sur l’afficheur).

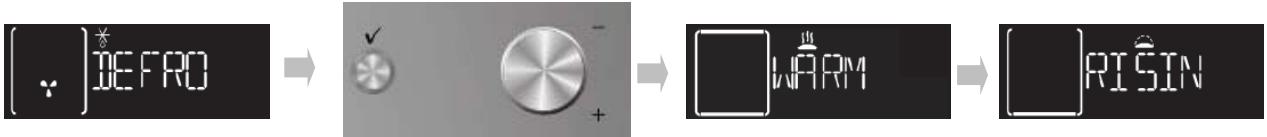

SÉLECTION FONCTIONS SPÉCIALES En positionnant l’indicateur du bouton « Fonctions » en face du symbole

, on accède à un sous-menu contenant trois

fonctions spéciales.

Pour sélectionner et lancer l’une de ces fonctions, procédez comme suit :

associé à cette fonction.

Tournez le bouton « Navigation » pour dérouler la liste des fonctions ; leurs noms sont en anglais : DEFROST (décongélation), KEEP WARM (maintien au chaud), RISING (levage). Appuyez sur la touche pour confirmer.

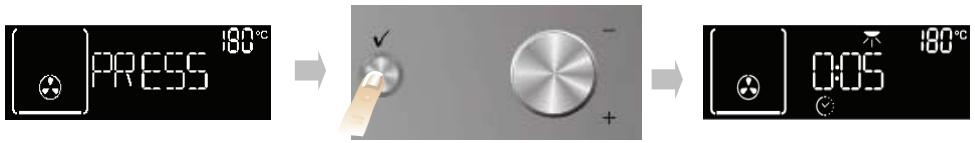

À la fin de la cuisson, pour les fonctions qui le permettent, l’afficheur propose de dorer davantage votre plat. Cette fonction ne peut être activée que si vous avez introduit une durée de cuisson.

Une fois la durée de cuisson écoulée, l’afficheur montre : « PRESS TO BROWN » (appuyez pour dorer). En appuyant sur la touche , le four lance la phase de « Dorage » pendant 5 minutes. Cette fonction ne peut être effectuée que deux fois.

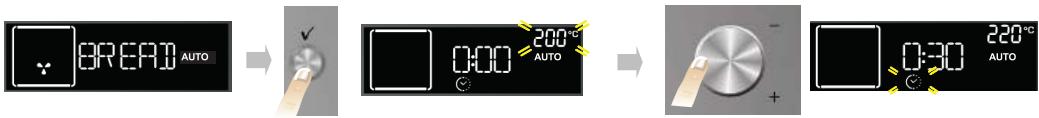

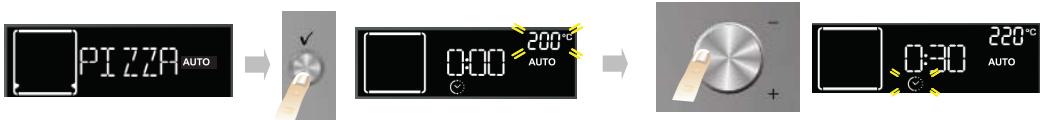

SÉLECTION FONCTION PAIN/PIZZA En plaçant le repère du bouton « Fonctions » au niveau du symbole automatiques de cuisson pour « pain » et « pizza ».

on accède à un sous-menu contenant deux fonctions

Appuyez sur pour sélectionner la fonction. Tournez le bouton « Navigation » pour introduire la température désirée (entre 180°C et 220°C) et confirmez avec la touche . Tournez le bouton « Navigation » pour introduire la durée de cuisson désirée et appuyez sur pour lancer la cuisson.

Appuyez sur pour sélectionner la fonction.

Tournez le bouton « Navigation » pour introduire la température désirée (entre 220°C et 250°C) et confirmez avec la touche . Tournez le bouton « Navigation » pour introduire la durée de cuisson désirée et appuyez sur pour lancer la cuisson. FR10

RÉGLAGES En positionnant l’indicateur du bouton « Fonctions » en face du symbole

, on accède à un sous-menu contenant quatre

réglages de l’afficheur, qu’il est possible de modifier.

Tournez le bouton « Fonctions » à la hauteur du symbole

: le message CLOCK (horloge) apparaît sur l’afficheur. Pour

modifier l’heure, se référer au paragraphe précédent (RÉGLAGE HEURE).

Avec le mode ECO actif (ON), l’afficheur s’éteint lorsque le four est en standby ou bien lorsque les 5 minutes à compter de la fin de la cuisson se sont écoulées. Pour visualiser les informations sur l’afficheur, il suffit d’appuyer sur l’une des touches et de tourner l’un des boutons. 1. Tournez le bouton « Navigation » jusqu’à la visualisation de « ECO ». 2. Appuyez sur la touche pour accéder aux réglages (ON/OFF). 3. Tournez le bouton « Navigation » pour sélectionner le réglage désiré et confirmez avec la touche .

Pour activer ou désactiver le signal sonore, procédez comme suit : 1. Appuyez sur la touche : le numéro 1 apparaît sur l’écran. 3. Tournez le bouton « Navigation » pour augmenter ou diminuer la luminosité et confirmez avec la touche

Pour accélérer la décongélation des aliments. Placez l’aliment sur le gradin central. Laissez-le dans son emballage pour empêcher que la surface ne se déshydrate.

DÉCONGÉLATION MAINTIEN AU CHAUD LEVAGE DE LA PÂTE Pour conserver les aliments cuits chauds et croustillants (ex : viandes, fritures, flans). Placez l’aliment sur le gradin central. La fonction ne s’active que si la température du foyer est supérieure

à 65°C. Pour obtenir un levage optimal des pâtons salés ou sucrés. Afin de préserver la qualité du levage, la fonction ne s’active que si la température du foyer est supérieure à 40°C. Placez la pâte sur le 2ème gradin. Il n’est pas nécessaire de préchauffer le four.

CONVECTION NATURELLE Pour cuire n’importe quel type de plat sur un seul gradin. Utilisez le 3ème gradin. Pour les pizzas, les tartes salées et les pâtisseries avec farce liquide, utilisez au contraire le 1er ou le 2ème gradin.

Préchauffez le four avant d’y introduire les aliments.

CONVECTION FORCÉE Pour cuire les gâteaux avec farce liquide (salés ou sucrés) sur un unique gradin. Cette fonction est idéale pour les cuissons sur deux gradins. Inverser la position des aliments à mi-cuisson pour obtenir un résultat plus homogène. Utilisez le 3ème gradin pour les cuissons sur un seul gradin, le

1er et le 4ème pour les cuissons sur deux gradins. Préchauffez le four avant d’y introduire les aliments.

CONVECTION FORCÉE DÉLICATE Pour cuire simultanément, sur deux gradins, des aliments nécessitant des températures de cuisson moyenne/basse. La fonction permet de cuire délicatement et progressivement sur deux niveaux sans devoir inverser la position des aliments pendant la cuisson. Utilisez le 3ème gradin pour les cuissons sur un seul gradin, le 1er et le 4ème pour les cuissons sur deux gradins. Préchauffez le four avant d’y introduire les aliments.

Nous suggérons de positionner le plat sur le 4ème ou le 5ème gradin. Pour cuire les viandes, nous conseillons d’utiliser une lèchefrite pour récolter le jus de cuisson. La placer sur le 3ème/4ème gradin en ajoutant environ un demi-litre d’eau. Il n’est pas nécessaire de préchauffer le four.

Pendant la cuisson, la porte du four doit rester fermée.

TURBO GRIL Pour griller les gros morceaux de viande (cuisseaux, rosbifs, poulets). Placez-les sur les gradins centraux. Nous conseillons d’utiliser une lèchefrite pour récolter le jus de cuisson. La placer sur le

1er/2ème gradin en ajoutant environ un demi-litre d’eau. Il n’est pas nécessaire de préchauffer le four. Pendant la cuisson, la porte du four doit rester fermée. Avec cette fonction, il est possible d’utiliser le tournebroche (lorsque cet accessoire est présent).

Pour préchauffer le four rapidement.

TABLEAUX DE CUISSON Recette

Grad. 4 : moule à gâteau sur grille (inverser les gradins à micuisson) Grad. 1 : moule à gâteau sur grille

Pour griller il est conseillé de laisser 3-4 cm libres à partir du bord frontal de la grille pour faciliter l’extraction.

CONSEILS POUR L’UTILISATION ET SUGGESTIONS Comment lire le tableau de cuisson

Le tableau indique la meilleure fonction à utiliser pour un aliment déterminé, à cuire sur un ou plusieurs gradins simultanément. Les temps de cuisson se réfèrent à l’introduction du plat à cuire dans le four, sans compter le préchauffage (lorsque demandé). Les températures et les durées de cuisson sont indicatives et dépendent de la quantité à cuire et du type d’accessoire. Au départ, utilisez les valeurs les plus basses conseillées et, si le résultat de la cuisson n’est pas celui désiré, passez à celles plus élevées. Nous conseillons d’utiliser les accessoires fournis et des moules ou plats si possible en métal foncé. Il est également possible d’utiliser des casseroles et accessoires en pyrex ou en céramique ; les temps de cuisson augmenteront légèrement. Pour obtenir de meilleurs résultats, suivez attentivement les conseils présentés dans le tableau de cuisson pour le choix des accessoires à positionner sur les différents gradins.

Cuisson simultanée d’aliments différents

En utilisant la fonction « CONVECTION FORCÉE DÉLICATE », il est possible de cuire simultanément plusieurs aliments (par exemple : poisson et légumes) nécessitant la même température, sur différents gradins. Extrayez les aliments nécessitant des temps de cuisson inférieurs et laisser la cuisson continuer pour ceux avec des temps plus longs.

Si vous utilisez des moules antiadhérents, ne beurrez pas les bords ; le gâteau pourrait ne pas lever de manière homogène sur le pourtour.

Si le gâteau se « dégonfle » durant la cuisson, la fois suivante utilisez une température inférieure ; vous pouvez également réduire la quantité de liquide et mélanger plus délicatement la pâte. La pâtisserie avec farce juteuse (gâteaux au fromage ou avec des fruits) requiert la fonction « CONVECTION FORCÉE ». Si le fond de la tarte est trop humide, placez-le sur un gradin inférieur et saupoudrez la base avec de la chapelure ou des biscuits émiettés avant d’ajouter la farce.

- Nous conseillons d’utiliser une lèchefrite avec un demi-litre d’eau, directement sous la grille sur laquelle vous avez positionné la viande à griller pour recueillir le jus de cuisson. Ajoutez de l’eau si nécessaire.

Tournebroche (disponible uniquement sur certains modèles)

Cet accessoire sert à griller de gros morceaux de viande et des volailles de façon uniforme. Enfilez la viande sur le tournebroche, fixez-la avec une ficelle de cuisine s’il s’agit d’un poulet et vérifiez qu’il ne bouge pas avant d’installer la broche dans son logement sur la paroi frontale du four puis posez-la sur son support. Pour éviter la formation de fumée et recueillir les jus de cuisson, nous conseillons de placer une lèchefrite sur le premier gradin avec un demi-litre d’eau. La broche est dotée d’une poignée en plastique qu’il faut enlever avant de commencer la cuisson et qu’il faut replacer en fin de cuisson pour sortir la viande du four sans se brûler.

Graissez légèrement les plats pour obtenir une pizza croustillante également sur le fond. Distribuez la mozzarella sur la pizza après 2/3 de la cuisson.
