MODE D'EMPLOI H34 NESTOR MARTIN

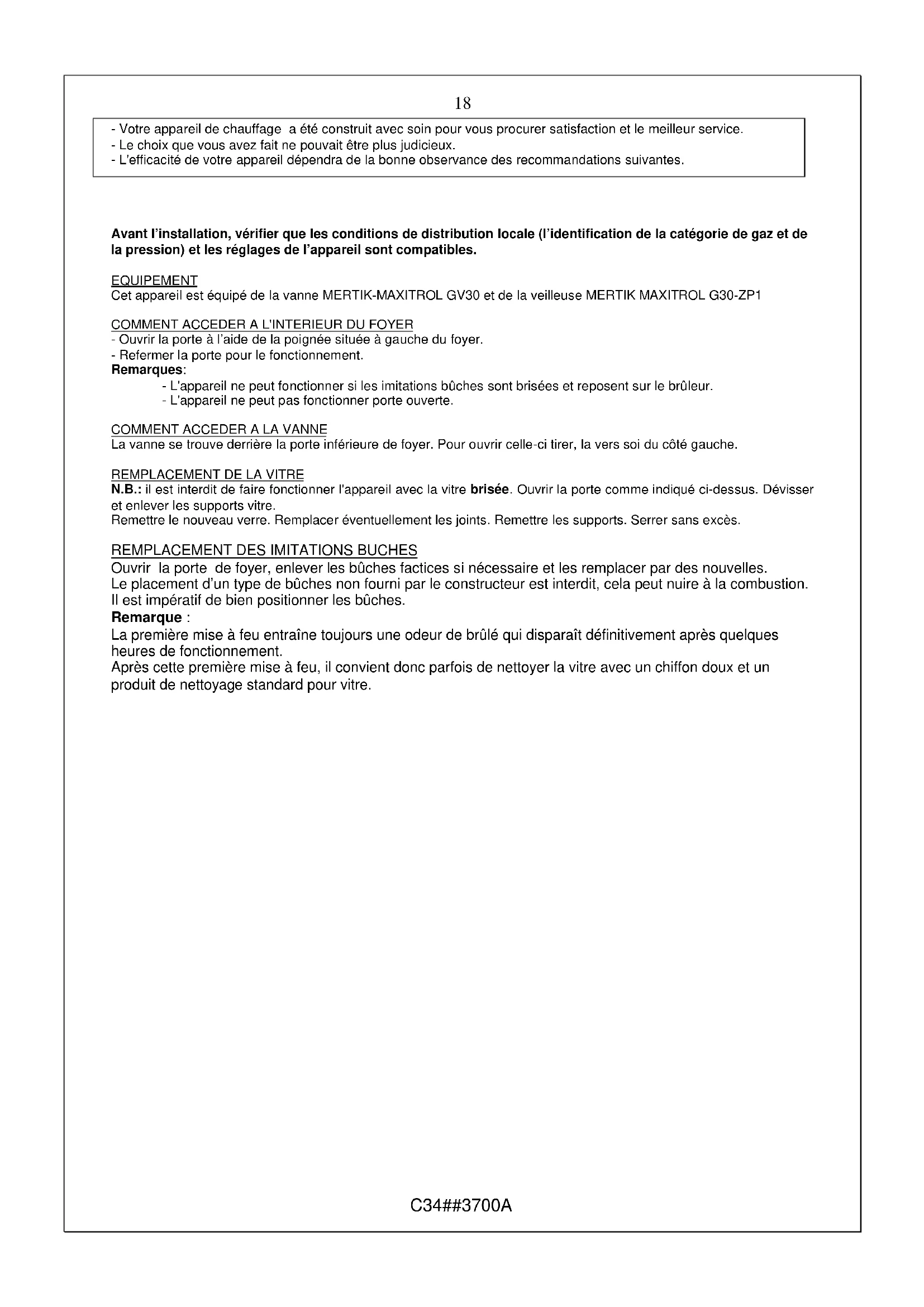

• Notre apparéil de chauffage a été construit avec soin pour vous procurer satisfaction et le meilleur service.
• Lechoix que youaves fait ne pouvait etreplus judicieux.
• L'efficacité de votre apparéil dépendra de la bonne observance des recommendations suivantes.

Avant l'installation, vérifier que les conditions de distribution locale (l'identification de la catégorie de gaz et de la pression) et les réglages de l'appareil sont compatibles.

EQUIPEMENT

Cet apparéil est équipé de la vanne MERTIK-MAXITROL GV30 et de la veilleuse MERTIK MAXITROL G30-ZP1

COMMENT ACCEDER A L'INTERIEUR DU FOYER

• Ouvrir la porte à l'aide de la poignée située à gauche du foyer.

• Refermer la porte pour le fonctionnement.

Remarques:

• L'appareil ne peut fonctionner si les imitations buches sont brises et reposent sur le bruleur.
• L'appareil ne peut pas fonctionner porte ouverte.

COMMENT ACCEDER A LA VANNE

La vanne se trouve derriere la porte inférieure de foyer. Pour ouvrir celle-ci tirer, la vers soi du cote gauche.

REEMPLACEMENT DE LA VITRE

N.B.: il est interdit de faire fonctionner l'appareil avec la vitre brisée. Ouvrir la porte comme indiqué ci-dessus. Dévisser et enlever les supports propre.

Remetre le nouveau verre. Remplacer eventuèlement les joints. Remetre les supports. Serrer sans excès.

Ouvr la porte de foyer, enlever les buches factices si nécessaire et les remplacer par des nouvelles.

Le placement d'un type de buches non fourni par le constructeur est interdit, cela peut nuire à la combustion.

Il est imperatif de bien positionner les buches.

Remarque :

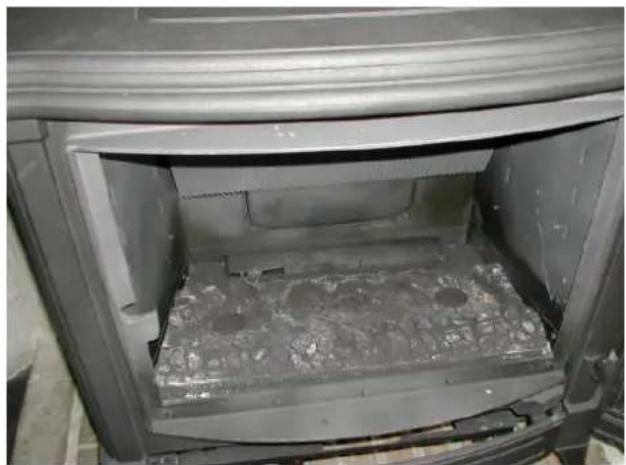

La première mise à feu entraine toujours une oedur de brûlé qui disparait définitivement après quelques heures de fonctionnement.

Après cette première mise à feu, il convient donc parfois de nettoyer la vitre avec un chiffon doux et un produit de nettoyage standard pour vitre.

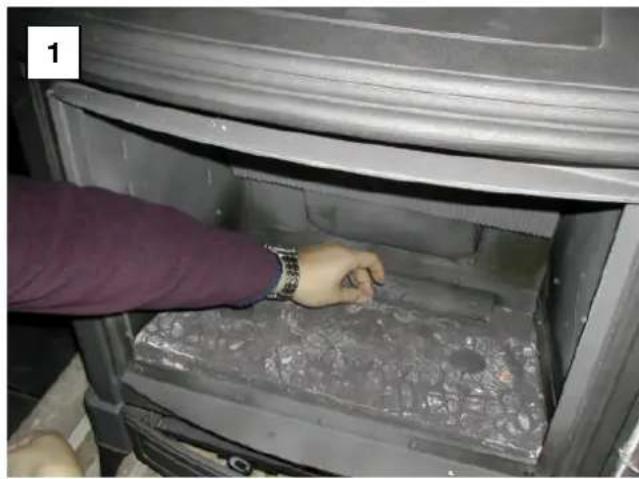

1. Déposer une braise factice à peu après tous les 2 à 3 cm sur la ligne des trous du brûleur.

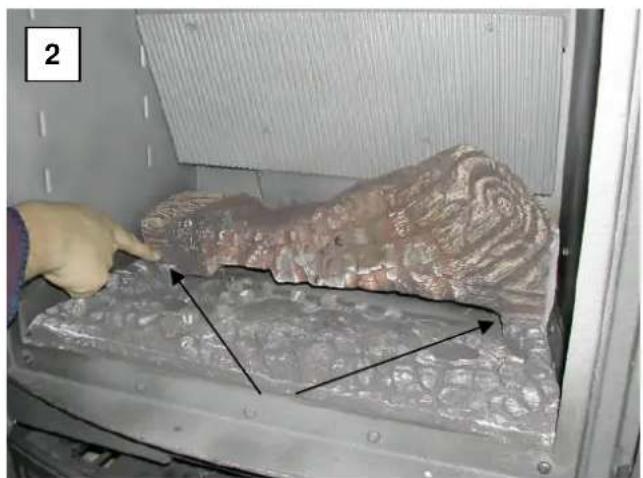

2. Positionner la buche arriere derriere les 2 emplacements prevus à l'arrière.

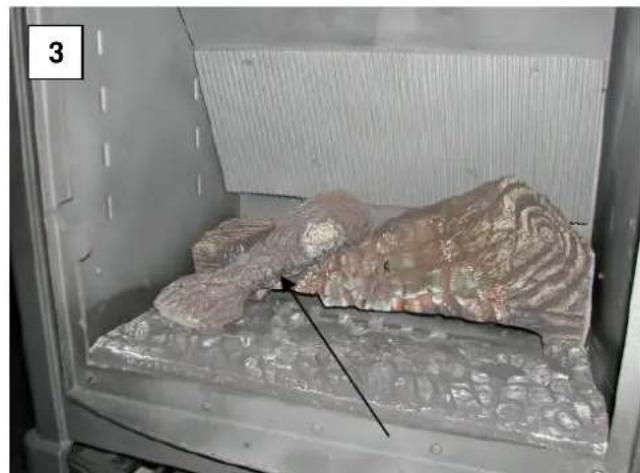

3. Déposer la bùche de coté sur la bùche arrrière.

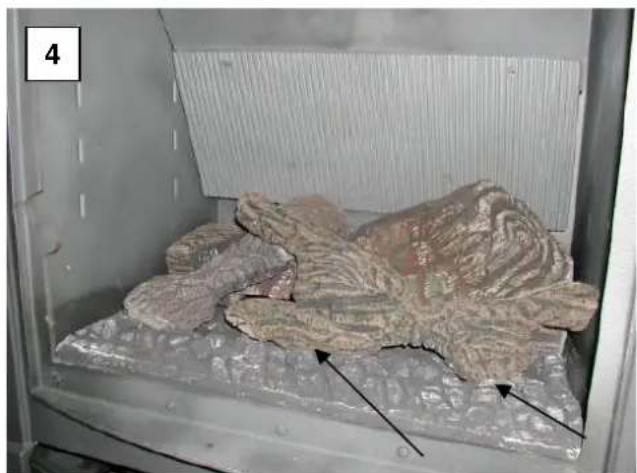

4. Positionner la bùche avant dans les 2 emplacements prévus à l'avant.

SPECIFICATIONS

Gaz Pres. du réseau Pascal mm	Ø inject brûleur (inversé) mm	Allure nominale Allure réduite n° inject.				veilleuse mm	Øby-pass
		débit horaire	pression brûleur Pascal	débit horaire	pression brûleur Pascal
G20H	2000	4 x 1.15	0,926 m3	1400	0,660 m3	730	27.2
G25L 250	0	4 x 1.15	1,004 m3	1770	0,738 m3	912	27.2
G31	3700	4 x 0.77	0,367 m3	2830	0,279 m3	1650	22.1

G20 = gaz naturel METHANE - G25 = gaz naturel - G31 = gaz propane N.B.: 1mbar = 10mm CE
N.B.: 1mbar = 10mm CE = 100 Pa. Les appareils sont scellés en usine pour l'utilisation du gaz naturel (G20 et G25).
de raccordement gaz: 1 / 4

UTILISATEURS

INSTALLATION

L'appareil doit être raccordé à une cheminée d'évacuation et donc place à proximé de celle-ci. Placer et raccorder votre radiateur, c'est l'affaire d'un homme de métier. Voitre installateur veillera à ce que tout se passse conformément aux régles de la technique et de la sécurité. Il prendra soin de vérifier le bon fonctionnement de l'appareil selon la nature du gaz. Pour raccorder le convecteur à la canalisation, il évitera d'utiliser un tuyau flexible en caoutchouc, formellement interdit pour des raisons de sécurité. Le radiateur sera place à 15 cm au moins du mur arrêté et 20 cm des murs latéraux. Si ceux-ci sont constitués de matériaux inflammables, nous conseillons le placement d'une plaque en tôle aluminée (min.0,7mm d'épaissur) de 600 mm de largeur et de 800mm de hauteur, décollée du mur de 5mm. Elle sera placée en face des parties rayonnantes de l'appareil. Dans tous les cas, l'appareil doit être place à au moins 40cm de tous matériaux combustibles (rideaux, tentures, bois...).

MISE EN SERVICE

Afin de conserver à l'appareil son aspect impeccable, il conviendra de prendre les précautions suivantes lors de la mise en service : avant l'allumage, nettoyer à l'eau légèrement savonneuse toutes les pieces et parties extérieures et essayer avec un chiffon doux; pendant que l'appareil s'échauffe, essayer régulièrement avec un chiffon doux et sec les exsudations et condensations qui apparaissent sur les surfaces. Le fonctionnement du radiateur obéit à une vanne thermostatique.

SECURITE

La veilleuse des convecteurs gaz est equipée d'une sécurité thermoélectrique. Si la veilleuse s'est int pour une raison ou l'autre, l'alimentation en gaz du brûleur et de la veilleuse sera automatiquement coupée. Il n'y a donc aucun risque d'échéappement de gaz non brûlé.

L'appareil devra être remis en service pour fonctionner à nouveau. Il est bon d'attendre quelques minutes avant de procéder au rallumage de la veilleuse. Enaucun cas, le rallumage ne peut etre effectué endeans les trois minutes. Nos appareils sont munis d'un hublot garni d'une vitre en verre refractaire. Lorsque la vitre est cassée ou fissuree, I'appareil ne peut etre utilise que lorsque la réparation a ete effectuee. Vote apparieil est muni d'une sécurité (TTB) qui interrompt le fonctionnement lorsque l'évacuation des produits de la combustion est incorrecte. En cas d'interruption, laisser reposer I'appareil avant d'essayer de rallumer. Si les interruptions se repétent, il est nécessaire d'avertir l'installateur.

ENTRETIEN

Quelques conseils: pour nettoyer la vitre souillée extérieurement, arreter l'appareil et attendre son refroidissement complet. Utiliser un chiffon humide ou imbibé d'alcool et laisser secher (dans le cas d'alcool, attendre dix minutes avant de rallumer). Les pieces émailées et les pieces chromées doivent être nettoyées froides. Pour l'émail, utiliser une éponge humide, légarement savonneuse. Rincer et secher soigneusement. Ne pas laisser des taches de liquides acides(vinaigre, citron). Enlever les taches deGRASSÉ à l'eau très chaude, additionné de cristaux de soude ou de tout autre produit commercial recommendé pour l'entretien de l'émail. N'utilise jamais sur les pieces chromées ou dorées de produits mordants, abrasifs, chiffons métalliques, sous peine de les rayer. Aucun encrassement interieur de votre convecteur n'est à craindre.

RECOMMANDATIONS

Raccorder l'appareil à l'aide de tubes métalliques uniquement. L'emploi d'un tuyau flexible en caoutchouc est strictement interdit. Lorsque l'appareil est mis hors service, fermer le robinet d'arrêt sur la canalisation de

21

gaz. Faut-il rappeler que toute fuite de gaz se signale par une odeur caractéristique. Il faut procéder comme suit: fermer le robinet d'arrêt général: ouvrir portes et fenêtres; vérifier si aucun robinet n'est resté ouvert. Si ces opérations s'avertient insuffisantes, fermer le compteur et prévenir l'installateur ou le service du gaz. Il est formellement interdit de rechercher les fuites au moyen d'une flamme. L'étanchéité des canalisations sera vérifiée à l'aide d'eau savonneuse ou d'un produit spécial du commerce.

Important: En penetrant dans un local ou l'on percoit une oedur de gaz, il est essentiel de ne pas fumer, de ne pas produit de flamme, de ne pas manoeuvrer un interrupteur ou un apparil électrique qualconque. La puissance de l' apparil ne doit pas etre surévaluée par rapport au volume à chauffer.

VERSION EMAILLEE

Les fendillements qui se produisent sur une piece émaillee et qu'en terme de métier nous appelons « tressaillures » ne peuvent en aucun cas constituer un défaut de fabrication.

Ces fendillements sont le résultat d'une differenc de coefficient de dilatation entre la fonte et l'email; ns nuisent du reste en rien a la parfaite adhence de I'email.

ATTENTION: POUR VOTRE SECURITE

Faites installerer votre apparéil par un professionnelnel compétent. En cas de problèmes, adressé-vous directement à lui. Demandez-lui de vous procurer des pieces originales NESTOR MARTIN, attention aux contréfaçons. Dans le cas d'une utilisation dans une crèche ou tout autre local où la présence d'enfants, de personnes âgées et/ou d'infirmes est possible, il est recommendé de prévoir une protection afin d'éviter les contacts avec les surfaces actives.

22

FONCTIONNEMENT DE L'APPAREIL

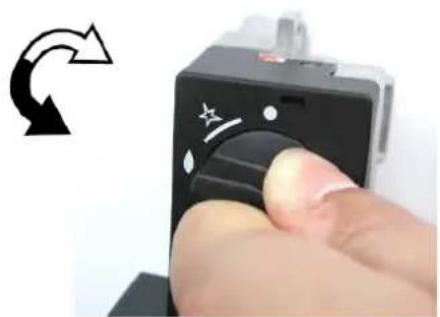

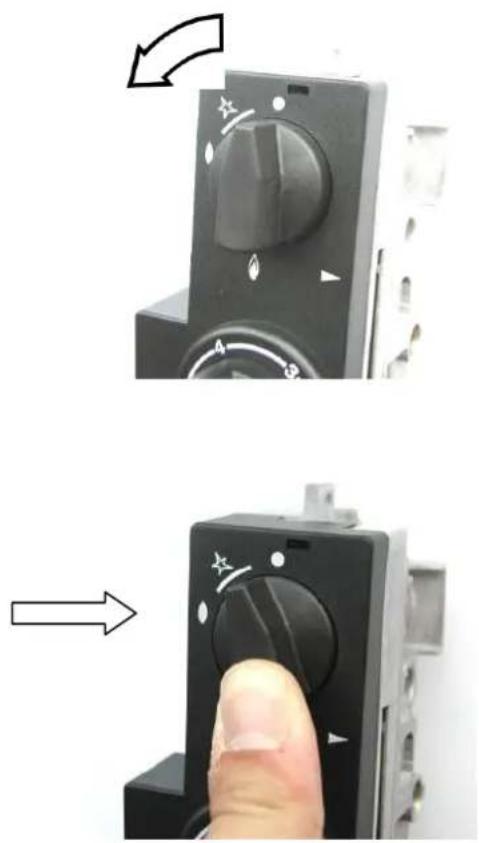

1. Allumage de la veilleuse

Tourner le bouton de commande légèrement vers la gauche jusqu'à l'arrêt

Enconcer le bouton puis tourner le vers la position petite flamme et faire un mouvement de va et vient de la petite flamme au jusqu'à ce que la veilleuse s'allume.

Maintenir le bouton enforcé encore quelques secondes (répéter évientuèlement si la veilleuse ne reste pas allumée).

Si I'etincelle ne se produit pas, vérifier le conducteur, les raccords de l'allumeur et de la bougie, ainsi que cette derniere.

23

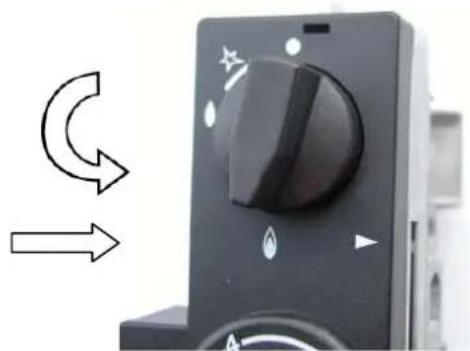

Lorsque la veilleuse est allumée, laisser remonter le bouton et le tourner jusqu'à la position grande flamme.

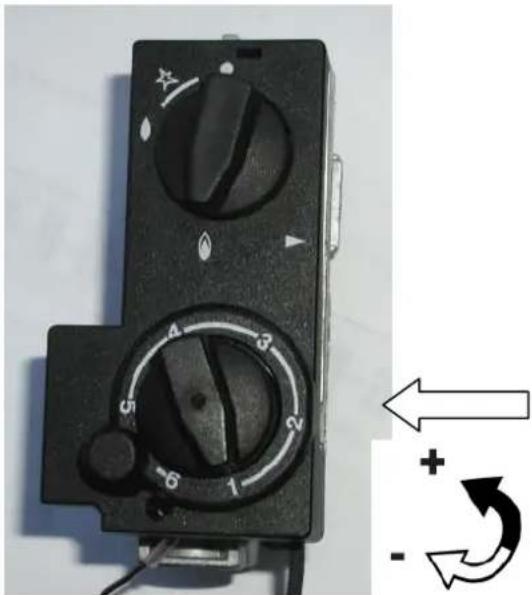

Ajuster la tempereature voulue avec le bouton de commande.

Remarque : La veilleuse d'allumage peut toujours rester allumée, elle vous permet alors une utilisation rapide de votre apparéil qui vous procurera un maximum de calories utiles en un minimum de temps et pour une consommation toujours soumise à la régulation constante du thermostat - le grand comfort économique.

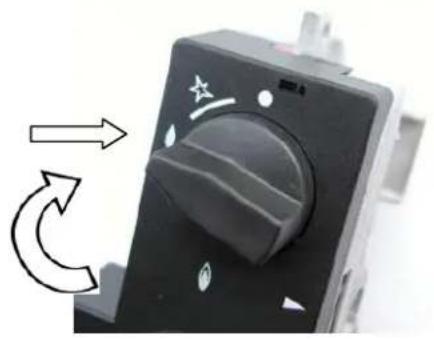

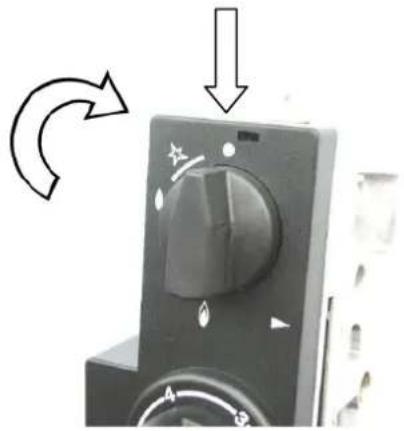

3. Extinction

Tourner le bouton d'allumage dans le sens horologique. Pour eteindre le bruleur, placer le bouton de commande sur la petite flamme.

Pour l'extinction totale (bruleur et veilleuse) enforcer et tourner le bouton de commande sur la position O.

Attendre + / - 25sec. avant de reallumer l'appareil (apres le clac de la vanne).

1. Surfaces actives.
   Toutes les surfaces de l'habillage sont considérées comme surfaces actives. La buse, le dos en tôle, le fond, le couvercle, la taque, la porte et les poignées sont également considérées comme des surfaces actives. Des précautions doivent donc être prises en cas d'eventuels contacts avec ces surfaces.

INSTALLATEURS

Objet

Cette partie est destinée à donner les instructions générales de placement de nos radiateurs. Elle s'ausses aux installateurs qualifiés qui seuls pourront réaliser l'installation suivant les règes de l'art.

Placement

Avant leur sortie de l'usine tous nos radiateurs sont minutieusement controlés et scellés pour le gaz dont la nature est indiquée par une étiquette placé au dos de l'appareil. Si les conditions de distribution correspondant aux normes admises pour ce gaz, nos appareils peuvent être directement installés et mis en service. Voici les dispositions particulières à prendre pour cette installation qui, par ailleurs, se fera en conformité avec les règlements existants pour tout raccordement d'appareil gaz.

Belgique:norme N.B.N.D 51003. Placer un robinet d'arrêt agre A.R.G.B.

France : Arrêté du 2 août 1977 relatif aux Régles de sécurité applicables aux installations de gaz combustible - Norme DTUP45-204 - Règlement Sanitaire Départemental

Raccordement gaz

Si la conduite du raccordement passe derriere l'appareil, il faut veiller a ce qu'elle n'obstrue pas, meme partiellement, I'ouverture du coupe-tirage ou les arrivées d'air secondaire à la base de la chambe de combustion. Il est indispensable de prévoir un robinet de barragerage facilement accessible sur la canalisation de gaz avant le radiateur. Le raccordement se fera en tuyaux métalliques rigides et sera d'un diamètre suffisant pour assurer, à l'entrée de l'appareil, la pression prévue au tableau des caractéristiques de fonctionnement du radiateur.

Raccordement à la cheminée

Vérifier le bon état de la cheminée avant le placement de l'appareil (verifier si celle-ci n'est pas obstruée, fissurée, encrassée, ...). En fonctionnement, une dépression, même faible, est nécessaire pour assurer une bonne évacuation des produits de la combustion. Il est recommandé de procéder à un ramonage de la cheminée avant le placement de l'appareil. Raccorder le buselot de l'appareil au moyen d'un bout de tuyau s'emboitant à serrage sur au moins 30mm de profondeur à l'intérieur du buselot, suivant les recommendations des Compagnies Gazières locales. Le bout de tuyau sera légèrement montant vers la cheminée et son extrémité scelledée dans la maconnerie ne dépassera pas le pan de la paroi interieure du conduit de fumée. Bien rejoointoyer le tuyau dans la maconnerie. Lorsqu'il n'est pas réalisé en matérielux résistant à la température tels que carreaux de céramique, briques, pierres, il faut prévoir une distance de 15 cm environ entre le mur et l'arrière de l'appareil. Si cette distance doit être réduite, une protection doit être place. Il est nécessaire de prévoir la protection de sol lorsque celui-ci n'est pas prévu pour résister à la chaleur.

VEILLEUSE

Les flammes de la veilseuse doivent avoir une longueur suffisante pour depasser la sonde de ± 10mm . Si la sonde du thermocouple est insuffisamment chauffee, soit par une baisse anormale de pression soit par suite d'une coupure de gaz ou par deviation de la flamme de veilseuse, I'appareil se met en securite. On peut regler la veilseuse par action sur la vis 5 de la vanne. Visser = diminuer et inversement.

BRULEURS

Les appeareils gaz naturels sont reglés et scellés en usine, et ne nécessitant aucun réglage. La pression du brûleur doit être conforme aux indications des caractéristiques de fonctionnement du radiateur. Utiliser un manomètre de pression permettant une lecture de pression allant jusqu'à 5000 Pascal au moins. Le brûleur étant à l'arrêt, dévisser la vis interieure de l'embout de la prise de pression se trouvant sur le bloc porte-injecteur ou à la sortie de la vanne.

Y'brancher le flexible du manomètre.

• Allure nominale: la température du bulbe doit être inférieure à 25^ . Mettre le bouton de la vanne sur la position d'ouverture maximale. Contrôler la pression indiquée par le manomètre. Pour changer cette pression, suivre les instructions données au paragraph qui déscrit la vanne et la veilleuse.

• Allure réduite: la température du bulbe doit être supérieure à 18^ . Mettre la manette de la vanne sur la position qui précède l'extinction du brûleur. Le brûleur doit à ce moment fonctionner au début réduit. Contrôler la pression sur le manomètre. Si elle n'est pas conforme à cette du tableau des caractéristiques de fonctionnement du radiateur, suivre les instructions données par celui-ci.

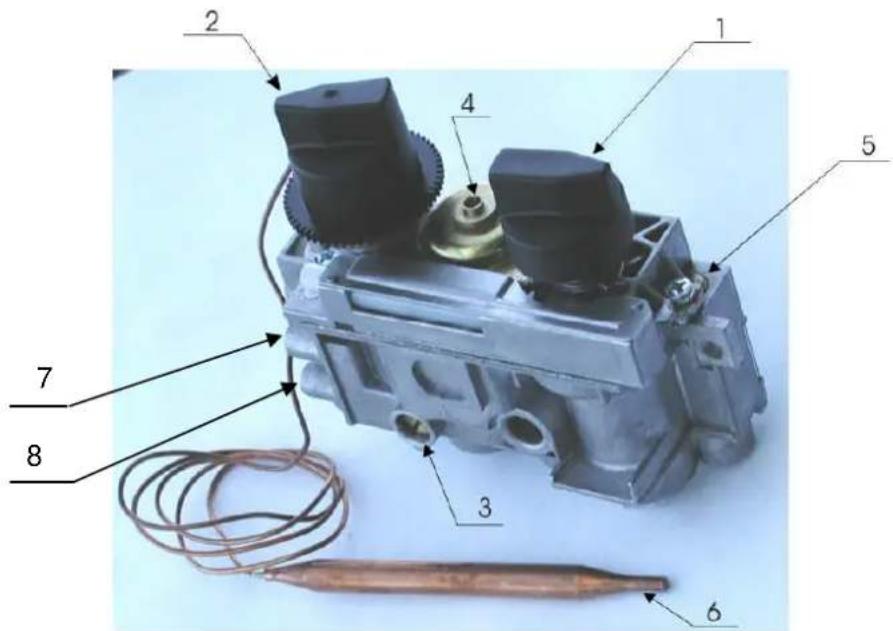

DESCRIPTION DE LA VANNE

Vanne MERTIK MAXITROL,modeles GV30 et GV34

1. bouton de commande
2. bouton de commande thermostatique
3. vis de réglage ralenti
4. vis de réglage début maxi
5. vis de réglage du débit de veilleuse
   6.bulbe
6. prise de pression alimentation
7. prise de pression brûleur

- Réglage de l'allure nominale.

Placer le bouton thermostatique sur la position 6. La temperture du bulbe doit etre inférieure a 25^ . Dans ces conditions, si la pression au bruleur est inférieure a celle qui est indiquee dans le tableau des caractéristiques du radiateur, tourner la vis 4 dans le sens antithorologique Si la pression est trop elevee, tourner dans le sens contraire. N.B.: la vanne est munie d'un reglage de debit pour le gaz naturel scelle en usine a la pression conforme).

- Réglage de l'allure réduite.

Cette position est fixée par la vis de réglage n° 3. Visser = diminuer et inversement.

- Réglage de la veilleuse.

La vis 5 permet l'ajustement du débit veilleuse (dévisser = augmenter le débit - visser = diminuer le débit).
les prérogages sont effectuels en usine. Un débit trop faible peut entraîner de légères explosions tandis qu'un débit trop élevé engendre une grande consommation.

Remarque: lorsque l'appareil est arrêté durant la période d'inertie du thermocouple (30 à 50 secondes), une sécurité empeche le rallumage immédiat de l'appareil.

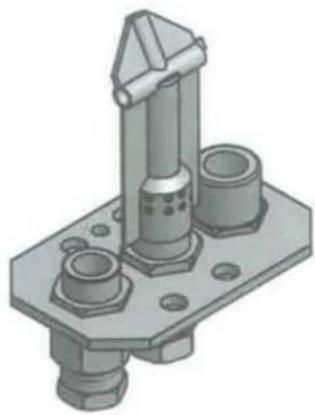

VEILLEUSE MERTIK MAXITROL G30-ZP1

CONVERSION

Les apparèils sont agrés en catégorie II_2E + 3P . Si l'appareil doit fonctionner avec un gaz différent de celui pour lequel il a été scellé en usine (G20), il faut faire les modifications suivantes:

• remplacer l'injecteur par l'injecteur conforme (voir tableau des caractéristiques de fonctionnement). Le perçage des injecteurs est renseigné en centièmes de mm. Ne pas oublier les joints d'étanchéité, bloquer convenablement l'injecteur.
• remplacer l'injecteur de veilleuse
  verifier et faire les reglages MAX et MIN suivant les pressions du tableau des caractéristiques.
• régler la bague d'air.
  Coller l'étiquette « REGLE PROPANE »

N.B.: Avant l'expédition, les apparêls sont vérifiés et scellés par une touche de couleur. Nous ne pouvons plus garantir le bon fonctionnement de l'appareil si l'un ou l'autre des sceaux a été détruit. Les apparêls sont vérifiés et scellés en gaz naturel (voir plaquette signalétique). En cas de transformation, ne pas oublier de coller l'étiquette « REGLE PROPANE »

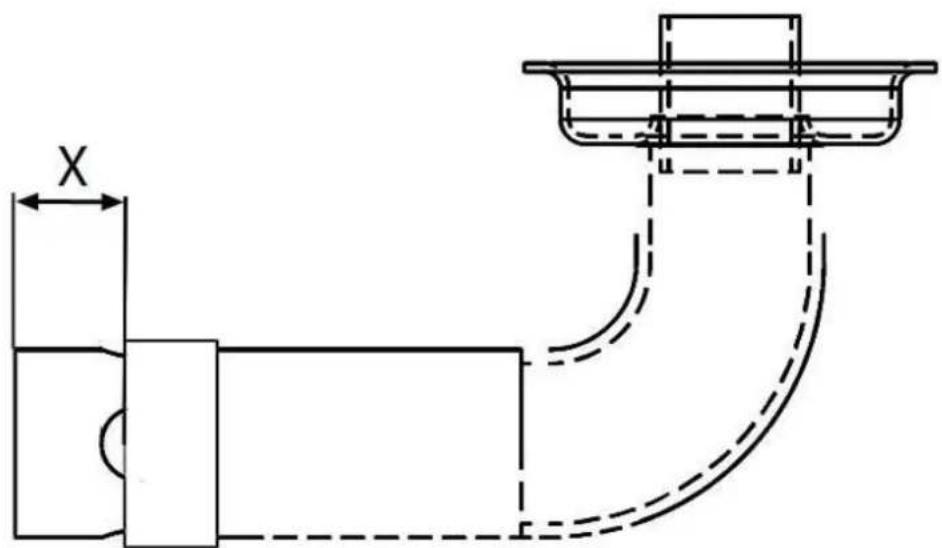

• Réglage de la bague d'air

Pour gaz type G20, X = 20mm

Pour gaz type G25, X = 16 mm

Pour gaz type G31, X = maximum

GARANTIE

NESTOR MARTIN garantit aux propriétaires de cet apparéil pendant la période de garantie stipulée plus bas que l' apparéil est dépourvu de défaut de matière et de fabrication. Cette garantie est assortie des conditions spécifiées ci-dessous.

La carte de garantie ci-dessous doit nous parvenir dans les 15 jours qui suivent l'installation de l'appareil.
Cette garantie est limitee au remplacement des pieces et ne couvre pas la main d'oeuvre. Tous les frais de
main d'oeuvre pour le remplacement des pieces sont a touche charge.

1 AN 5 ANS
VANNE	CHAMBRE COMBUSTION
BRULEUR
VEILLEUSE
PIECES EMAILLEES OU LAQUEES

Exclusions :

La rouille due à la condensation n'est pas couverte.
- Les bruits de dilatation ou rétraction lors de l'allumage et de l'extinction ne sont pas couverts
- Les éclats ou les dommages des surfaces émailées ou laquées déclarés plus de 7 jours après l'installation ne sont couverts par aucune garantie. Inspectez cette poèle avant de l'accepter pour déceler tout défaut de l'émail.
La garantie ne couvre pas le thermocouple, le TTB, les injecteurs, la vitre, les imitations buches.

Toutes les opérations de maintenance et/ou de remplacement de pieces doivent être effectuees pour vous par une société d'entretien ou un spécialiste, reconnu par les distributeurs NESTOR MARTIN. Pour obtenir une intervention de la garantie pour une piece defectueuse, faites replacer la piece et renvoyez la piece defectueuse au distributeur NESTOR MARTIN pour inspection. Si le defaut est couvert par la garantie, la piece de rechange ne vous sera pas facturée. Les frais de transport de la piece de rechange et le retour de la piece defectueuse sont a votre charge. Ce remplacement ou cette réparation en garantie sera soumis aux termes et conditions de cette garantie pour le restant de la période couverte d'origine.

Cette garantie ne couvreetaucun defaut ni problemes de fonctionnement dus a un accident, un usage abusif, inapproprié, des modifications, une mauvaise installation ou un mauvais entretien ou maintenance.

Le nettoyage du brûleur ou de la veilleuse et les frais de déplacement d'un agent NESTOR MARTIN auprès d'un utilisateur ne sont pas couverts par la garantie. Un appeareil achete emporté dans un magasin n'est pas garanti par l'usine.

Toute intervention sous garantie ne peut s'effectuer que via un installerateur reconnu par NESTOR MARTIN. Dans le cas contraire, les frais d'intervention sont dus de plein droit.

V

CARTE DE GARANTIE A DETACHER ET A RENVOYER A THERMIC DISTRIBUTION. GARANTIEKAART TERUG TE STUREN NAAR THERMIC DISTRIBUTION.

NOM/NAAM.

ADRESSE/ADRES.

MODELE/MODEL

DATE D'ACHAT/ AANKOOPDATUM.SERIE/ REEKS.

VEUILLEZ GARDER UNE COPIE POUR VOTRE USAGE PERSONNEL GELIEVE EEN KOPIJ TE BEWAREN VOOR UW PERSOONLIJK GEGRIK
