Caractéristiques	Détails
Type de chauffage	Poêle à bois
Puissance nominale	8 kW
Rendement	80%
Dimensions	Largeur : 600 mm, Profondeur : 400 mm, Hauteur : 800 mm
Poids	150 kg
Capacité de chargement	40 cm de bûches
Émissions de CO	0,1 %
Normes de sécurité	Conforme aux normes EN 13240
Installation	À installer par un professionnel qualifié
Entretien	Nettoyage régulier du foyer et du conduit de fumée
Garantie	2 ans
Accessoires inclus	Kit de montage, mode d'emploi

FOIRE AUX QUESTIONS - STANFORD 80 NESTOR MARTIN

Comment allumer le chauffage NESTOR MARTIN STANFORD 80 ?

Pour allumer le chauffage, assurez-vous que le thermostat est réglé sur une température supérieure à la température ambiante. Ensuite, appuyez sur le bouton d'alimentation situé sur le panneau de commande.

Que faire si le chauffage ne fonctionne pas ?

Vérifiez que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous également que le thermostat est réglé correctement.

Comment régler la température sur le NESTOR MARTIN STANFORD 80 ?

Utilisez le bouton de réglage situé sur le panneau de commande pour augmenter ou diminuer la température souhaitée. Le réglage sera affiché sur l'écran numérique.

Le chauffage émet un bruit étrange, que faire ?

Un bruit peut indiquer une obstruction ou un problème de fonctionnement interne. Éteignez l'appareil et vérifiez qu'il n'y a pas d'objets bloquant le ventilateur. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le NESTOR MARTIN STANFORD 80 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Ne jamais utiliser de produits abrasifs ou de solvants.

Quelle est la puissance de chauffage du NESTOR MARTIN STANFORD 80 ?

Le NESTOR MARTIN STANFORD 80 a une puissance de 8 kW, ce qui le rend adapté pour chauffer des espaces jusqu'à 100 m² selon l'isolation.

Peut-on utiliser le NESTOR MARTIN STANFORD 80 comme chauffage d'appoint ?

Oui, il peut être utilisé comme chauffage d'appoint dans des espaces plus petits ou en complément d'un système de chauffage principal.

Quelle est la durée de garantie du produit ?

La garantie standard du NESTOR MARTIN STANFORD 80 est de 2 ans à partir de la date d'achat, couvrant les défauts de fabrication.

Comment régler le mode éco sur le NESTOR MARTIN STANFORD 80 ?

Pour activer le mode éco, appuyez sur le bouton 'Mode' sur le panneau de commande jusqu'à ce que l'indicateur 'Éco' s'allume.

MODE D'EMPLOI STANFORD 80 NESTOR MARTIN

BELGIQUE-FRANCE...p10

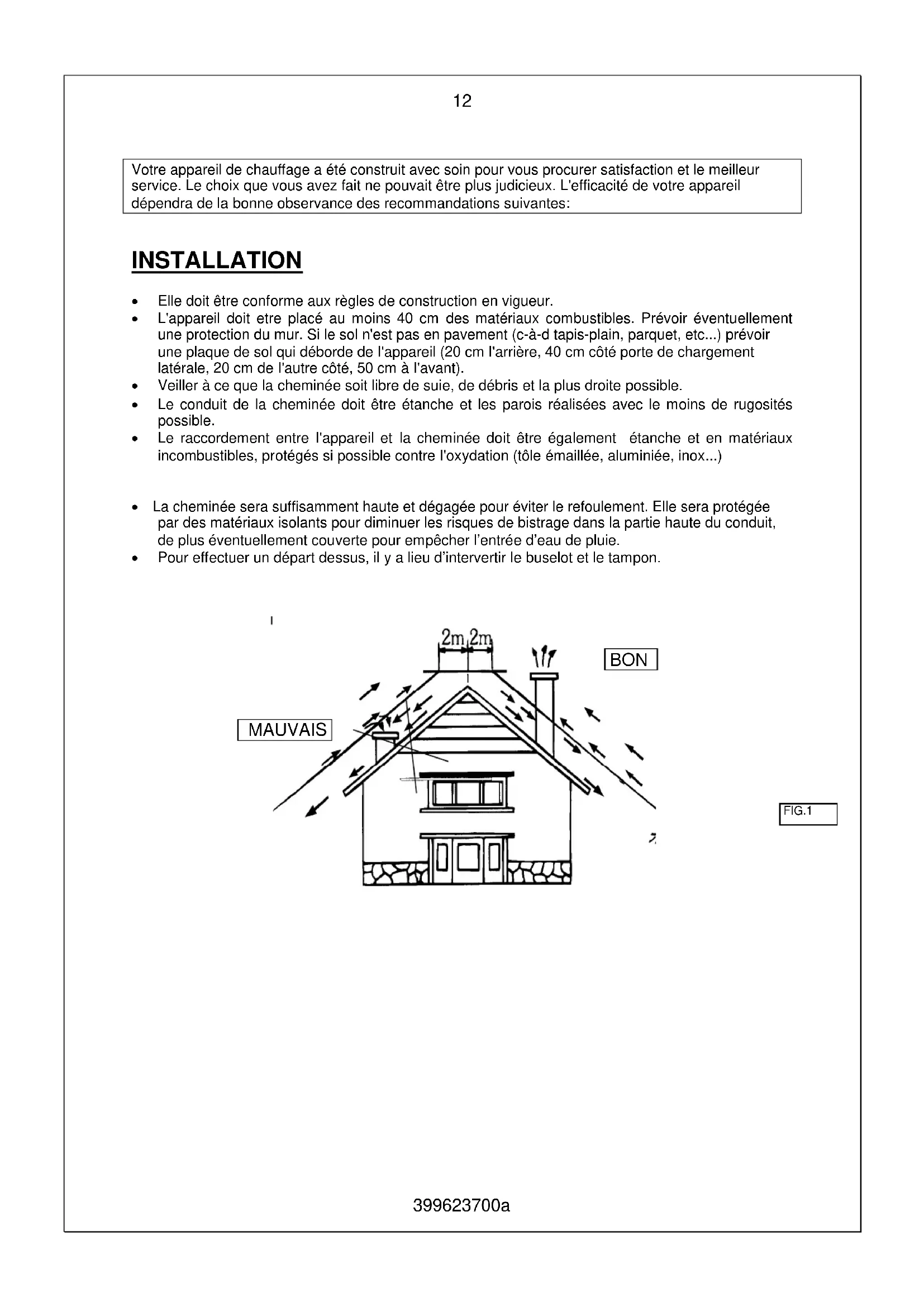

Votre appleil de chauffage a eted construit avec soin pour vous procurer satisfaction et le meilleur service. Le choix que you avez fait ne pouvait etre plus judicieux. L'efficacite de votre appleil dependra de la belle observance des recommendations suivantes:

INSTALLATION

• Elle doit être conforme aux règes de construction en vigueur.
  L'appareil doit etre place au moins 40 cm des materiaux combustibles.Prevoir eventuellement une protection du mur. Si le sol n'est pas en pavement (c-à-d tapis-plain, parquet, etc...) prévoir une plaque de sol qui deborde de I'appareil (20 cm l'arriere, 40 cm cote porte de chargement laterale, 20 cm de I'autre cote, 50 cm a I'avant).
  Veiller à ce que la cheminée soit libre de suie, de débris et la plus droite possible.
• Le conduit de la cheminée doit être étanche et les parois réalisées avec le moins de rugosités possible.
• Le raccordement entre l'appareil et la cheminée doit être également étanche et en matière aux incombustibles, protégés si possible contre l'oxydation (tôle émaillée, aluminée, inox...)

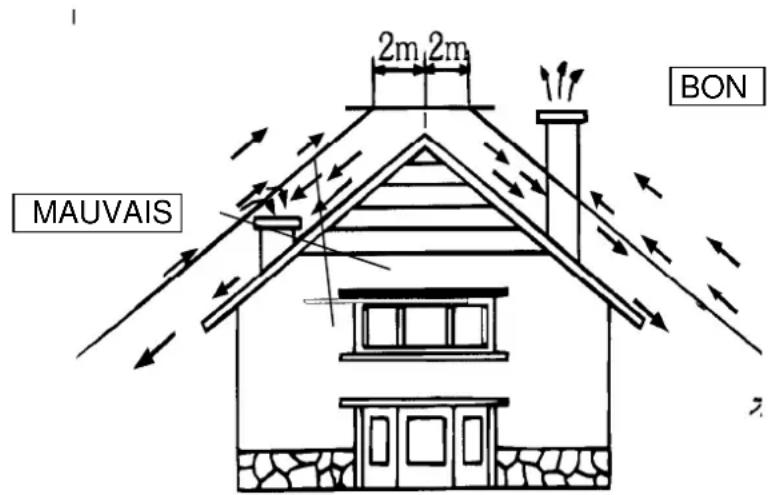

• La cheminée sera suffisamment haute et dégagée pour éviter le refoulement. Elle sera protégée par des matériaux isolants pour diminuer les risques de bistrage dans la partie haute du conduit, de plus eventuèlement couverte pour empêcher l'entrée d'eau de pluie.
  Pour effectuer un départ dessus, il y a lieu d'intervertir le buselot et le tampon.

FIG.1

FONCTIONNEMENT

Commandes

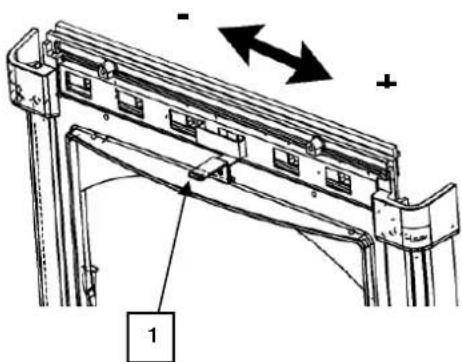

1 Clef d'air: Permet de regler l'allure du foyer en ouvrant plus ou moins l'entrée d'air.

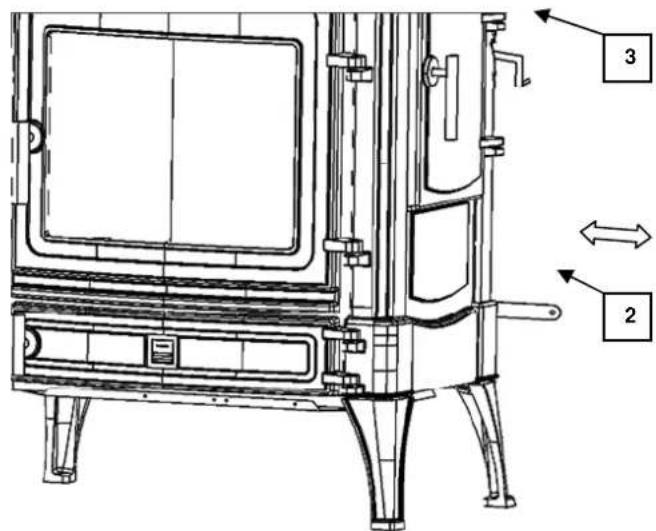

2 Commande d'air inférieure: Pour ouvrir l'entrée d'air inférieur afin de facilitier le démarrage (Attention: Ouvrir uniquement pendant le démarrage. Cette commande doit rester fermée pendant le fonctionnement normal).
3 Clef de tirage directe: Augmente le tirage pour faciliter le demarrage et pour éviter les émanations de fumée dans la maison lors du rechargement. (Ouvr unquipment lors du demarrage ou du rechargement. Cette commande doit rester fermée pendant le fonctionnement normal).

Allumage

Déposer sur la grille du papier ou des copeaux, du petit bois d'allumage et quelques buches de petit calibre.
Allumer le papier.
Ouvrir la cef n°1, laisser la porte foyer entrouverte, aider la combustion en ouvrant la commande d'air inférieure n°2, ainsi que la cef de tirage direct n°3.
- Àpres dix minutes environ, quand la combustion est bien démarrée, fermer la porte ainsi que la commande d'air inférieure n°2, et la clef de tirage direct n°3.
- Régler l'allure du feu au moyen de la cléf n°1. Pour que la vitre reste propre, il est conseillé de ne pas fermer la cléf complètement, mais de laisser une ouverture minimum en fonction du tirage de la cheminée.

Rechargement

Pour éviter les émanations de fumée dans la maison lors du rechargement et pour une reprise rapide, suivez ces conseils :

• Fermer la clef n°1, ouvr la clef de tirage direct n°3, ouvr la porte de chargement latérale et charger les buches sur les braises.
• Fermer la porte de chargement, ouvrir la clef n°1 au maximum, laisser la combustion s'activer pendant cinq à dix minutes puis referrer la clef de tirage direct n°3.
• Régler la cléf n°1 en fonction de l'allure désirée.
  Vidanger regulierement les cendres afin d'eviter les debordements du cendrier.

LE BOIS

Bois:buches jusqu'a 45 cm (Stanford 80 - 399 92)

Bois:buches jusqu'a 50 cm (Stanford 140 - 399 96)

• briquettes de lignite - buches reconstituees (largeur interne du foyer: 60 cm) - charbon anthraciteux d'un calibre minimum de 20x30 - des boulets de 20g minimum et des briquettes de charbon.

Utiliser du bois sec qui par définition doit être du bois ayant séché plus de 18 mois sous abri, dans ce cas, les buches contiennent encore 20% d'humidité!

Le bois est propre et s ur, sain, pratiquement inodore. S'il est sec, il s'allume et brule facilement. Sa teneur en cendres est très faible et, de plus, celles-ci sont peu fusibles, ce qui elimine la formation de machefer. Le bois est economique.

Dans les régions forestières et dans la plupart des campagnes, c'est la calorie-bois qui est la moins chère. Un kilo de bois dur sec peut fournir la même quantité de chaleur que: 450 gr d'anthracite; 520 gr de coke; 340 gr de fuel; 320 gr de butane; 0,420 l de petrole lampant.

Quel est le meilleur bois de feu?

Certains bois sont plus reactifs que d'autres pour obtenir le coup de feu. Ceux qui tiennent le mieux au feu sont: le charme, le hêtre, le chêne. Le tremble, le bouleau, le tilleul brûlent facilement mais durant moins. Ensuite viennent les feuillus tendres et les conifères. Le diamètre de la bùche a une importance pour le chauffage. Cependant, ce classement n'est qu'indicatif car le meilleur bois de feu ne peut être que le bois le plus sec.

Quels sont les inconveniens du bois humide?

Un bois humide n'a pas seulement un pouvoir calorifique plus faible, ce qui abaisse la temperature de combustion, et de ce fait, le rendement. Il s'allume difficilement, brule mal, dégage de la fumée.

Surtout, l'utilisation du bois humide accentue la formation de dépôts dans les conduits de fumées (goudronnage et bistrage) des cheminées.

Goudronnage et bistrage: de quoi s'agit-il?

C'est une maladie possible des conduits de cheminée.

Quand les fumées arrivent à basse température dans la cheminée, une partie de la vapeur d'eau qu'elles transportent se condense. Les constituants les plus lourds se déposent à l'intérieur du conduit. C'est le Goudronnage. Le mélange s'oxyde à l'air et forme des taches brunâtres. C'est le BISTRAGE.

Quatre impératifs pour éviter ces inconvenients: utiliser du bois sec, se servir d'un apparéil connu pour le bois, se brancher sur une cheminée aux parois épaisses et à la section bien régulière (le système à boisseau 20 × 20 cm est fort utilisé), veiller ce que les tuyaux de raccordement soient aussi courts que possible.

Durée de stockage?

Les bois débités à la longueur d'utilisation, stockés immédiatement sous abri aéré, sechent plus vite que les bois laissés en stères. Les quartiers sechent plus vite que les rondins. Les bois tropitiels pour être refendus doivent être saignés. Enlever une partie de l'écorce. Les rondins laissés plus d'un an à l'air libre finissant par être attaqués

(pourriture). La durée de sechage des bois de feu doit être au moins de 18 mois à 2 ans. Cette durée est raccourcie (12 à 15 mois) si on débite le bois à la longueur d'utilisation et si on le stocke, immédiatement après, sous abri aéré.

ENTRETIEN

Le nettoyage de l'écran en verre céramique se fait à froid à l'aide des produits vendus dans le commerce ou de l'eau vinaigrée. A la fin de chaque saisson de chauffe ou plus souvent si l'utilisation de l'appareil ou le combustible l'imposent, nettoyer convenablement l'appareil, la buse et la cheminée. Pour le nettoyage, les chicanes sont amovibles sans outil: on a ainsi accès au clapet de nettoyage du carneau des fumées et on peut même atteindre le buselot (ou buse).

ARRET ESTIVAL

Enlever toutes les cendres résiduelles dans l'appareil, fermer toutes les portes du foyer et le clapet d'entrée d'air.

Si le local est humide, placer eventuellement à l'intérieur du foyer, des sels d'absorption ou/et le déconnecter carrément de la cheminée. Le cas échéant, enduire de vaseline neutre.

FONCTIONNEMENT DEFECTUEUX

Il est principalement du à un tirage insuffisant de la cheminée. Examiner les points suivants:

• La section de la cheminée doit être suffisante (3 ou 4 dm²), le passage ne doit pas être obstrué par des débris, suie....
  La buse est enforcée trop profondement dans la cheminée.
• Le raccordement de l'appareil a la cheminée n'est pas étanche, ou plusieurs apparéils sont raccordés sur la même cheminée, ou encore, le corps de cheminée n'est plus étanche (fissures, clapet de ramonage).
  La cheminée est trop bajo par rapport aux obstacles environnants; ce qui peut etre la cause d'un tirage trop faible ou de refoulements.
• Remarque: pour l'allure nominale, la dépression mesurée sur la buse doit être au minimum de 1,5 mm de colonne d'eau.

ATTENTION: POUR VOTRE SECURITE

• Faites installer vous appeareil par un professionnel competent.
• En cas de problèmes, adresse-vous directement à lui.
• Demandez lui de vous procurer des pieces originales SURDIAC, attention aux contréfacons. Pour vous procurer une piece, se référer à une vue éclatée en fin de notice ou auprès de votre installateur-revendeur afin d'identifier le repère et le n° de commande de la piece. Vous communiquez alors celui-ci à votre revendeur qui se chargerà de vous la commander chez SURDIAC.
• Il est recommandé de ne pas surestimer la puissance des appareils par rapport au volume à chauffer.
• Ne jamais laisser fonctionner l'appareil avec la porte de cendrier ouverte, cela pourrait engendrer de graves dommages à l'appareil et à l'émail.

GARANTIE

NESTOR MARTIN garantit aux propriétaires de cet apparéil pendant la période de garantie stipulée plus bas que l'apparéil est dépourvu de défaut de matière et de fabrication. Cette garantie est assortie des conditions spécifiées ci-dessous.

La carte de garantie ci-dessous doit nous parvenir dans les 15 jours qui seront l'installation de l'appareil.

Cette garantie est limitée au remplacement des pieces et ne couvre pas la main d'oeuvre. Tous les frais de main d'oeuvre pour le remplacement des pieces sont à votre charge.

1 AN 5 ANS
POIGNEES	CHAMBRE COMBUSTION
PIECES EMAILLEES OU LAQUEES
REGLAGE D'AIR

Exclusions :

La rouille due à la condensation n'est pas couverte.
- Les bruits de dilatation ou rétraction lors de l'allumage et de l'extinction ne sont pas couverts
- Les éclats ou les dommages des surfaces émailées ou laquées déclarés plus de 7 jours après l'installation ne sont couverts par aucune garantie. Inspectez votre poèle avant de l'accepter pour déceler tout défaut de l'émail.
- La garantie ne couvre pas la vitre ainsi que toutes les pieces en contact avec le feu (la grille, le support de grille, les protecteurs, la chicane).

Toutes les opérations de maintenance et/ou de remplacement de pieces doivent être effectuées pour vous par une société d'entretien ou un spécialiste, reconnu par les distributeurs NESTOR MARTIN. Pour obtenir une intervention de la garantie pour une piece défectueuse, faites replacer la piece et renvoyez la piece défectueuse au distributeur NESTOR MARTIN pour inspection. Si le défaut est couvert par la garantie, la piece de rechange ne vous sera pas facturée. Les frais de transport de la piece de rechange et le retour de la piece défectueuse sont à votre charge. Ce remplacement ou cette réparation en garantie sera soumis aux termes et conditions de cette garantie pour le restant de la période couverte d'origine.

Cette garantie ne couvreet aucun defaut ni problèmes de fonctionnement dus a un accident, un usage abusif, inapproprié, des modifications, une mauvaise installation ou un mauvais entretien ou maintenance.

Les frais de déplacement d'un agent NESTOR MARTIN auprès d'un utilisateur ne sont pas couverts par la garantie. Un apparéil achété emporté dans un magasin n'est pas garanti par l'usine.

Toute intervention sous garantie ne peut s'effectuer que via un installateur reconnu par NESTOR MARTIN. Dans le cas contraire, les frais d'intervention sont dus de plein droit.

Cachet de l'installateur/Stempel van installateur Stempel des Installateurs

ITALIA

NESTOR

MARTIN

THERMIC DISTRIBUTION EUROPE SA/NV

VOIE AXIALE

5660 COUVIN

BELGIO

ISTRUZIONI PER L'USO

STANFORD 80

(ref. 399 62 37)

STANFORD 80 Plus

(ref. 399 63 37)

STANFORD 140

(ref. 399 66 37)

STANFORD 140 Plus

(ref. 399 67 37)

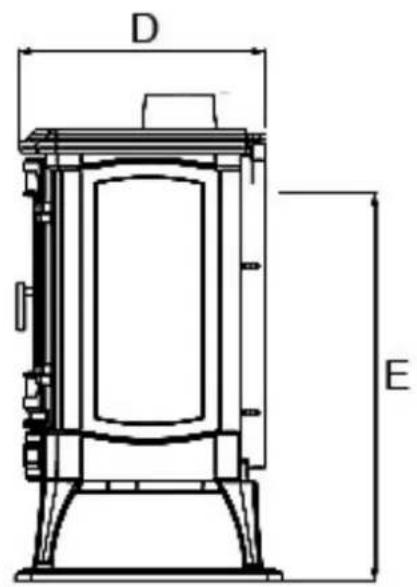

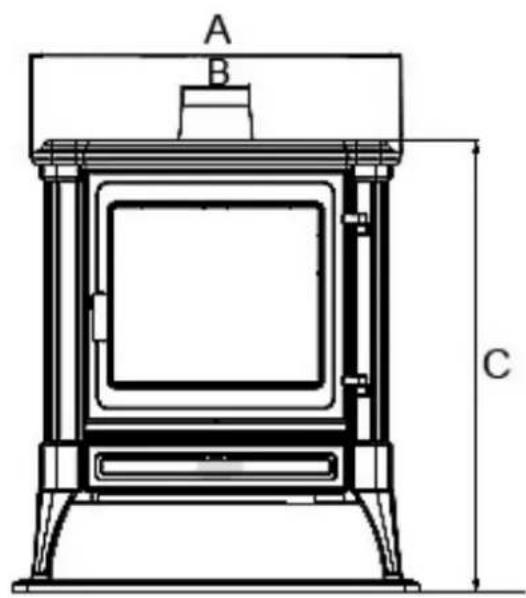

Dimensioni

Modello A B (Ø) C D E
Stanford 80	610	132 int /150 est	723	419	537
Stanford 140	735	150 int /180 est	790	516	613
Stanford 80 Plus	616	132 int /150 est	783	424	537
Stanford 140 Plus	742	150 int /180 est	857	520	613
