MANUALE UTENTE STANFORD 80 NESTOR MARTIN

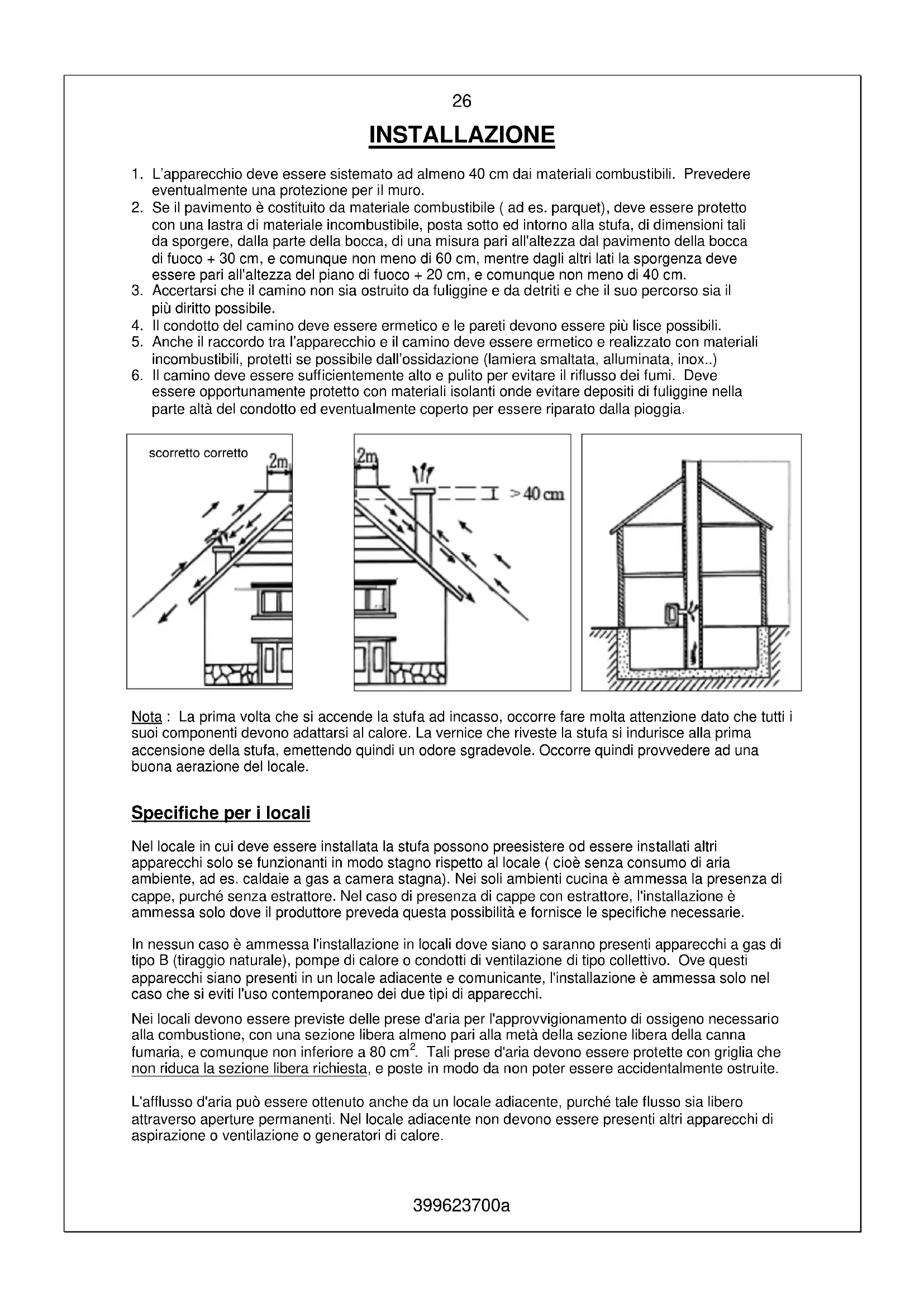

1. L'apparecchio deve essere sistematico ad almeno 40~cm dai materiali combustibili. Prevedere eventualmente una protezione per il muro.
2. Se il pavimento è costituito da materiale combustibile (ad es. parquet), deve essereprotetto con una lastra di materiale incombustibile, posta sotto ed intorno alla stufa, di dimensioni tali da sporgere, nella parte della bocca, di una misura pars all'altezza dal pavimento della bocca di fuoco +30 cm, e comunique non meno di 60~cm ,mente dagli altri lati la sporenza deve essere pars all'altezza del piano di fuoco +20 cm, e comunique non meno di 40~cm

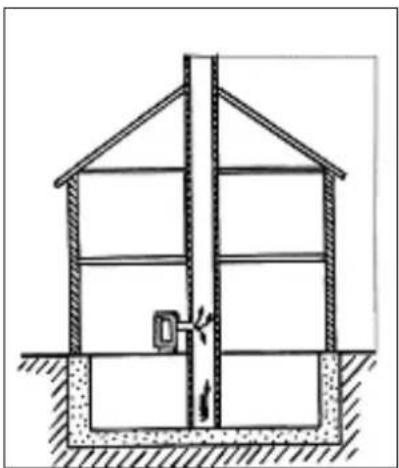

3. Accertarsi che il camino non sia ostruito da fuliggine e da detriti e che il suo percorso sa il più diritto possibile.
4. Il condotto del camino deve essere ermetico e le pareti devono essere più lisce possibili.
5. Anche il raccordo tra l'apparecchio e il camino deve essere ermetico e realizzato con materiali incombustibili, protetti se possibile dall'ossidazione (lamiera smaltata, alluminata, inox.)

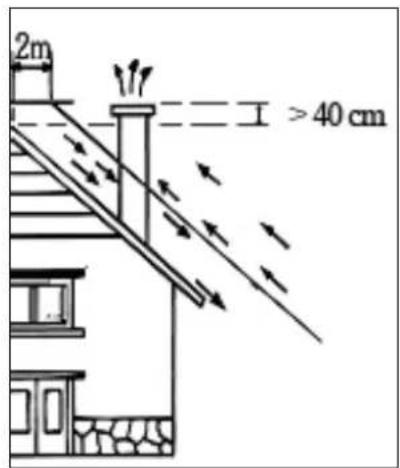

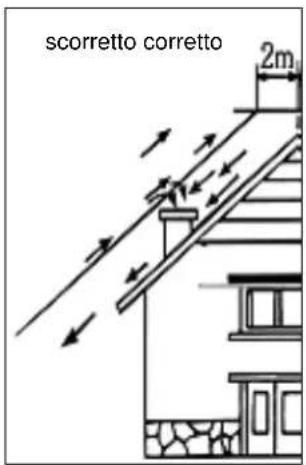

6. Il camino deve essere sufficientemente alto e pulito per evitare il riflusso dei fumi. Deve essere opportunamente protetto con materiali isolanti onde evitare depositi di fuliggine nella parte alta del condotto ed eventualmente coperto per essere riparato alla pioggia.

Note: La prima volta che si accende la stufa ad incasso, occorre fare molta attenzione dato che tutti i loro componenti devono adattarsi al calore. La vernice che rivesto la stufa si indurisce alla prima accensione della stufa, emettendo quando un odore sgradevole. Occorre quindi provvedere ad una Buona aerazione del locale.

Specifiche per i locali

Nel locale in cui delve essere installata la stufa posso non preesistere od essere installati altri apparetti solo se funzionanti in modo stagno rispetto al locale (cioè perché consumo di aria ambiente, ad es. caldaie a gas a cameraagna). Nei soli ambienti cucina è ammessà la presenza di cappe, perché nella estrattore. Nel caso di presenza di cappe con estrattore, l'installazione èammessa solo dove il produttore prevedaquesta possibilità e fornisce le specifiche necessarie.

In nessun caso è ammessa l'installazione in locali dove siano o saranno presenti apparecchi a gas di tipo B (tiraggio naturale), pompé di calore o condotti di ventilazione di tipo collettivo. Ove quosti apparecchi siano presenti in un locale adiacente e comunicante, l'installazione è ammessa solo nel caso che si eviti l'uso contemporaneo dei due tipi di apparecchi.

Nei locali devono essere previste delle prese d'aria per l'approvvigionamento di ossigeno necessario alla combustione, con una sezione libera almeno parla meta della sezione libera della canna fumaria, e comunque non inferiore a 80~cm^2 . Tali prese d'aria devono essere protette con griglia che non rroduca la sezione libera richiesta, e poste in modo da non poter essere accidentalmente ostruite.

L'afflusso d'aria può essere ottentutoanche da un locale adiacente, purché tale flusso sia libero attraverso aperture permanenti. Nel locale adiacente non devono essere presenti altri appearecchi di aspirazione o ventilazione o generatori di calorie.

Consigli per garantire la vostra sicurezza

• Fate installare il vosto appearecchio da un professionista competente.
  In caso di problemi, potre rivolgervi direttamente allo stesso.
• Domandate sempre pezioni di ricambio originali NESTOR MARTIN, state attenti alle contraffazioni. Per poter ordinare un pezzo di ricambio, fate riferimento ad uno spaccato alla fine delle istruzioni o al vosto installatore-rivenditore in modo da identificarlo in modo preciso, congiuntamente al numero di riferimento per l'ordinazione. Comunicate quindi questi dati al vosto rivenditore che si incarichera di ordinare il pezzo presso la NESTOR MARTIN.
• Si raccomanda di non sopravalutare la potenza degli appearecchi rispetto al volume dei locali da scaldare.
• Evitare di far funzionare l'apparecchio con la porta del ceneraio aperta per non provocare gravi degradi e rischi di incendio.

Combustibili raccomandati

Legna: ceppi sino a 45 cm - mattonelle di lignite - tronchetti - carbone antracite di un calibro minimo di 20 × 30 - ovoli di carbone di 20g minimo e mattonelle di carbone.

Utilizzare legna secca che, per definizione, delve aver seccato per più di 18 mesi nelle riparo. In tal caso, i ceppi contengono più il 20% di umidità!

La legna

La legna è pulita e sicura, sana e praticamente inodore. Se è secca, si accende e brucia lavormente. Il suo tenore delle ceneri è molto ridotto, il che elimina la formazione di scorie. Oltre a quello, la legna è economica.

Nelle regioni forestali e nella maggior parte delle campagne, la caloria-legna è la meno cara. Un chilo di legna dura e secca può fornire la stessa quantità di calorie di 450 gr. di antracite, 520 gr. di coke, 340 gr. di nafta, 320 gr. di butano e 0,420 l. di petrólio da lampade.

Qual è la migliorie legna da arde?

Alcuni tipi di legna sono più reattivi di altri per ottener e l'accensione immediata. Quelli che tengono meglio il fuoco sono: il carpine, il faggio e la quercia. Il pioppo, la betulla e il tiglio bruciano facilitamente ma durano meno. Vengono poi gli alberi frondosi teneri e le conifere. Il diametro del ceppo è importante per il riscaldamento. Tuttavia, esta classificazione è puramenteindicativa in quanto la miglior legna da arde non può essere che quella più secca.

Quali sono gli inconvenienti della legna umida?

La legna umida non ha solamente un potere calorifico più ridotto, il che fa abbassare la temperatura di combustione e, consequentemente,essa si accende difficultamente, brucia male ed emette del fumo.

L'utilizzo di legna umida accentua soprattutto la formazione di depositi nei condotti di evacuatione del fumo (catrame e scorie) nei camini.

Depositi di catrme e scorie; di casa si tratta?

É un possibile inconveniente che si verifies nei condotti dei camini.

Quando i fumi arrivano a bassa temperatura nel camino, una parte del vapore d'acqua che trasportano si condensa. I costituenti più pesanti si depositano all'interno del condotto, formandoosi un deposito di CATRAME. La miscela si ossida aicontto con l'aria e forma delle macchie scure, le SCORIE. Si fornisco quattro consigli per evitare questi inconvenienti: utilizzato legna secca, serviri di un appearechio adatto per la legna, raccordarsi ad un camino dalle pareti spesse e alla sezione regolare, controllare che i tubi di raccordo siano il più possibile corti.

Durata di stoccaggio?

La legna tagliata durante il periodo di utilizzo, messa in stock immediatamente sotto riparo aerato, secca più velocimento della legna lasciata in steri. I quarti seccano più rapidamente dei tondini. I pezzi di legna troppo piccoli per essere segati, devono essere intagliati. Togliere una parte della corteccia. I tondini lasciati più di un anno all'aria aperta finiscono per essere attaccati (dalle muffle). La durata di essiccamento della legna da arde deve essere compresa fra un minimo di 18 anni e 2 anni. Questa durata diminuisce (da 12 a 15 anni) se si taglia la legna in corso di utilizzo e se viene messa in stock immediatamente, sotto riparo aerato.

28

FUNZIONAMENTO

Comandi

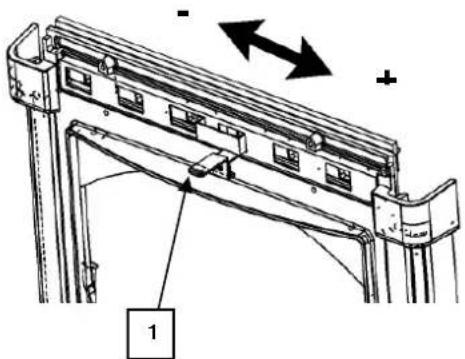

1 Registro d'aria: Consente di regolare l'andamento del fuoco aprendo o chiudendo l'entrata dell'aria.

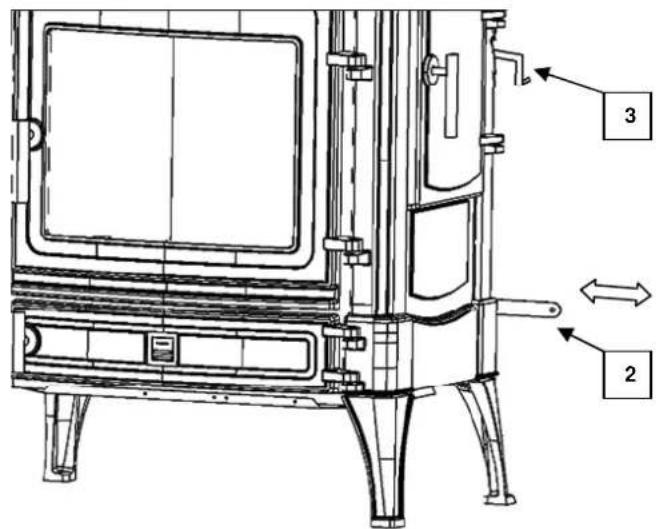

2 Comando dell'aria d'accensione: Apre e chiude la presa d'aria inferiore per facilitare l'accensione. (Avviso: Aprire unicamente durante l'accensione. Questo lavoro deve rimanere chiuso durante il funzionamento normale).
3 Comando di tiraggio diretto: Aumenta il tiraggio per facilitare l'accensione eanche per evitare emanazioni di fumi nel locale durante il ricaricamento. (Apriere unicamente durante l'accensione e il ricaricamento. Questo lavoro deve rianere chiuso durante il funzionamento normale).

Accensione

• Disporre sulla griglia pezioni di carta o trucoli, legna minuta e quale ceppo di piccolo calibro.
• Dare fuoco alla carta.
• Aprire il registrar n° 1 completeness, lasciare lo sportello semiaperto. Per aiutare la combustione, aprire il dato dell'aria d'accensione n°2 e quello per il tiraggio diretto n°3.
• Dopo dieci minuti circa, quando la combustione è correttamente avviata, chiudere lo sportello e i due comandi n°2 e n°3.
  Regolare l'andamento desiderato con il registro n^ 1. Per far si che il vetro resti pulito, si consiglia di non chiudere il registro completamente, ma di lasciare un'apertura minima a seconda del tiraggio del camino, corrispondente ad un regime minimo.

Ricaricamento

Per evitare emanazioni di fumi nel locale e per garantire una ripresa rapida, rispetto i seguenti consigli :

• Chiudere il registro n^1 , après ilicomando di tiraggio diretto, poi après lo sportello laterale e depore i ceppi sulla brace.
• Chiudere lo sportello laterale, aprire al massimo il registro n. 1, lasciare che la combustione si attivi per cinque o dieci minuti, poi richiudere il lavoro di tiraggio diretto.
  Regolare il registro n^1 a seconda dell'andamento desiderato
• Svuotare regolarmente il cinerario per evitare che le ceneri fuoriescano.

29

LA LEGNA

La legna è pulita e sicura, sana e praticamente inodore. Se è secca, si accende e brucia fácilmente. Il suo tenore in ceneri è molto ridotto e,或者其他 sono meno fusibili, il che elimina la formazione di scorie. Oltre a quello, la legna è economica.

Nelle regioni forestali e nella maggior parte delle campagne, la caloria-legna è la meno cara. Un chilo di legna dura e secca può fornire la stessa quantità di calorie di 450 gr. di antracite, 520 gr. di coke, 340 gr. di nafta, 320 gr. di butano e 0,420 l. di petrólio da lampade.

Qual è la migliorie legna da ardere?

Alcuni tipi di legna sono più reattivi di altri per ottenere l'accensione immediata. Quelli che tengono meglio il fuoco sono: il carpine, il faggio e la quercia. Il pioppo, la betulla e il tiglio bruciano disponibile ma durano meno. Vengono poi gli alberi frondosi teneri e le conifere. Il diametro del ceppo è importante per il riscaldamento. Tuttavia, esta classificazione è puramenteindicativa in quanto la miglior legna da arde non può essere che quella più secca.

Quali sono gli inconvenienti della legna umida?

La legna umida non ha solamente un potere calorifico più ridotto, il che fa abbassare la temperatura di combustione e, conseguentemente,essa si accende difficultamente,brucia male ed emete del fumo.

L'utilizzo di legna umida accentua soprattutto la formazione di depositi nei condotti di evacuatione del fumo (catrame e scorie) dei camini.

Depositi di catrme e scorie; di casa si tratta?

É un possibile inconveniente che si verifies nei condotti dei camini.

Quando i fumi arrivano a bassa temperatura nel camino, una parte del vapore d'acqua che trasportano si condensa. I costituenti più pesanti si depositano all'interno del condotto, formandoosi un deposito di CATRAME. La miscela si ossida a contatto con l'aria e forma delle macchie scure, le SCORIE.

Si fornisco quattro consigli per evitare questi inconvenienti: utilizzare legna secca, servirsi di un appearecchio adatto per la legna, raccordarsi ad un camino delle pareti spesse e alla sezione regolare (ilsystema a mootio è molto utilizzato), controllare che i tubi di raccordo siano il più possibile corti.

Durata di stoccaggio?

La legna tagliata durante il periodo di utilizzo, messa in stock immeditatamente sotto riparo aerato, secca più velocimento della legna lasciata in steri. I quarti seccano più rapidamente dei tondini. I peszi di legna troppo piccoli per essere segati, devono essere intagliati. Togliere una parte della corteccia. I tondini lasciati più di un anno all'aria aperta finiscono per essere attaccati (marciume). La durata di essiccamento della legna da arde deve essere compresa fra un minimo di 18 anni e 2 anni. Questa durata è diminuita (da 12 a 15 anni) se si taglia la legna in corso di utilizzo e se viene messa in stock immeditatamente, sotto riparo aerato.

30

MANUTENZIONE

Pulizia

La pulizia dello schermo di vetro ceramicica deve essere effettuata a freddo con i prodotti disponibili in commercio o acqua mescolata ad aceto. Alla fine di agli stagione di utilizzo, o più spesso, se l'utilizzo dell'apparecchio o il combustibile lo esigono, occorre pulire in modo corretto l'apparecchio, il condotto e il camino. Il tampone permette di pulire la parte superiore del deflettore alla pari dell'interno del condotto.

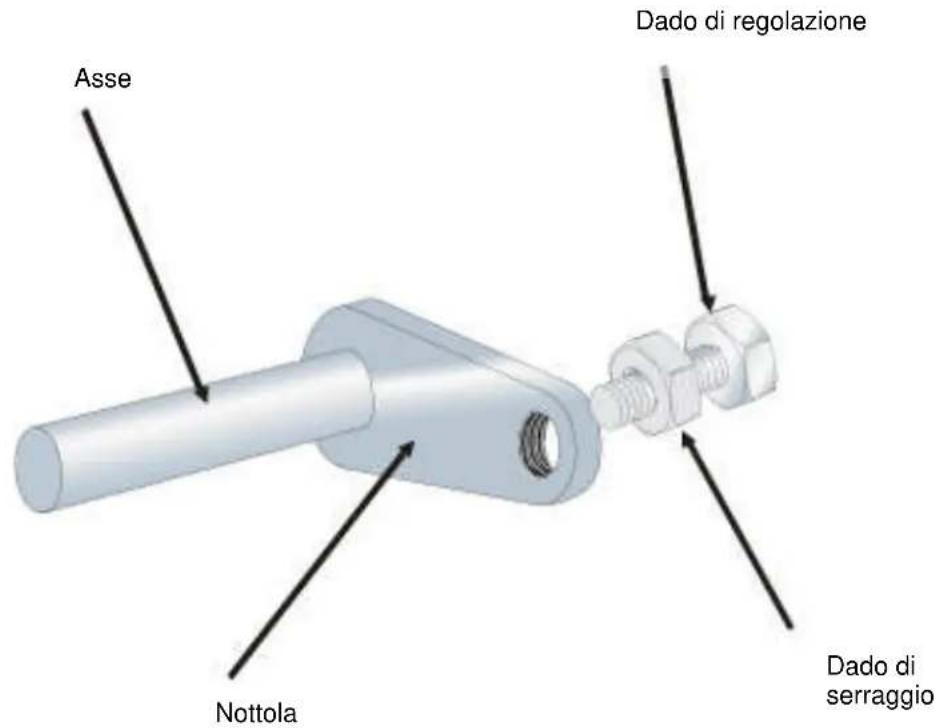

Regolazione della maniglia

La tenuta stagna è molto importante per il funzionamento corretto della stufa. La maniglia è regolabile in modo di ottener una buona tenuta stagna quando la porta è chiusa. Per regolare la maniglia:

1. Svitare il dato di serraggio
2. Avanzare o indietreggiare il dato di regolazione (a seconda del bisogno)
3. Allentare il dato di serraggio per stringere

Arresto durante la stagione estiva

Elimare completeness la cenere residua dall'apparecchio, chiudere tutte le port del focolaio e la valvola di entrata dell'aria.

Se il locale è umido, collocare eventualmente all'interno del focolaio dei sali di assorbimento e/o staccarlo dal camino. Se è il caso, spalmare della vaselina neutra.

Funzionamento difettoso

É dovuto principalmente ad un tiraggio insufficiente del camino. Esaminare i seguenti punti:

1. La sezione del camino deve essere sufficiente (3 o 4 dm²), il passaggio non deve essere impedito da frammenti, fuliggine......
2. Il condotto è inserto troppo profondamente nel camino.
3. Il raccordo dell'apparecchio al camino non è a tenuta stagna o più apparecchi sono collegati allo stesso camino, oppure ancora, il corso del camino non è più a tenuta stagna (fessure, valvola di pulitura).
4. Il camino è troppo basso rispettoagli ostacoli circostanti: quello cui assere la causa di un tiraggio troppo debole o di rinvii.
5. Attenzione: a regime normale, la depressione misurata sul condotto deve essere almeno di 1,5 mm di colonna d'acqua (15 Pa).

ATTENZIONE: una stanza mal aerata cui limitare l'arrivo d'aria necessario ad una Buona combustione. Ciò cui provocare un'accensione dificoltosa, un cattivo funzionamento (tiraggio) ed sono un rischio di intossicazione. Per questo, occorre prevedere un'aerazione sufficiente.

Garanzia (vedi anche il documento allegato)

Il vosto appearechio è stato fabbricato con la massima cura ed è garantito un anno contro qualsiasi difetto di materiale o di fabbricazione. Tuttavia, la garanzia non è applicabile per i difetti che potrebbero venire constatati a seguito di una cattiva installatione, un camino non corretto, un cattivo uso, un incidente od un atto di negligenza. Lo stesso vale in caso di rottura del vetro.

La garanzia è inoltre priva di effetti allorché la cartolina-risposta non è stata rispedita nella settimana che segue l'acquisto della stufa.

32

GARANZIA

Nestor Martin garantisce a tutti i possessori di quello apparecchio che, durante il periodo di garanzia riportato qui di seguito, lo stesso non presenta difetti sul piano dei materiali e della fabbicazione.

Questa garanzia è integrata delle seguenti condizioni.

Questa garanzia è limitata alla sostituzione di pezioni e non copre le spese di manodopera. Tutte le spese di manodopera per la sostituzione di pezioni sono a carico del proprietario.

1 ANNO 5 ANNI
MANIGLIE PARTI SMALTATE O LACCATE SISTEMA DI REGOLAZIONE D'ARIA	CAMERA DI COMBUSTIONE

Non rientrano nella copertura :

La ruggine dovuta alla condensa.
I rumori di dilatazione o di ritrazione al momento dell'accensione e dello spegnimento.
- Le schegge o i danni alle superfici smaltate o laccate. Controllare la stufa prima dell'acquisto per rilevare eventuali difetti dello smalto.
- Lo sportello in vetro e tutte le parti a contatto col fuoco (la griglia, il supporto della griglia, le protezioni, la piastra di deviazione).

Tutte le operazioni per la manutenzione e/o la sostituzione di pezzi devono essere effettuate da una ditta di riparazioni o da uno specialista riconosciuti dai distributori NESTOR MARTIN. Per usfuriere della garanzia su un pezzo difettoso, si deve provvedere alla sostituzione dello stesso e inviarlo al distributore NESTOR MARTIN per il debito controlo. Se il difetto rientra nella copertura della garanzia, il pezzo di ricambio saranno a carico del proprietario della stufa. Questa sostituzione o riparazione in garanzia sare soggetta ai termini e alle condizioni di但这a garanzia per il restante periodo di copertura previsto.

Questa garanzia non copre difetti o problemi di funzionamento dovuti a incidenti, ad un uso improprio o inadequato, a modifiche, ad un'installazione, riparazione o manutenzione non corrette.

Le spese per lo spostamento di un agente NESTOR MARTIN presso un utente non rientrano nella copertura della garanzia. Un appearechio acquistato in un negazio non è garantito alla fabbrica.

Ogni garanzia implicita alla commercializzazione e all'adeguamento d'uso applicabile all'attrezzatura è limitata al periodo di copertura di questa garanzia scritta.

Compilare e far pervenire al distributore il tagliando di garanzia allevato.

TAGLIANDO DI GARANZIA

Cognome e nome :

Indirizzo :

C.A.P. Località

Paese :

Modello: Data di acquireo

N°di series:

Luogo di acquisto :
