DHP328AV - Adaptateur Powerline D-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (Courant Porteur en Ligne) avec deux ports Ethernet
Marque et modèle	D-Link DHP-328AV
Débit maximal	Jusqu'à 200 Mbit/s sur le réseau électrique
Normes	IEEE 1901, HomePlug AV
Ports réseau	2 ports Ethernet 10/100/1000 Mbit/s
Sécurité	Chiffrement AES 128 bits, bouton de connexion simple (Simple Connect)
Mode d'économie d'énergie	Oui, activation par double pression sur le bouton
Voyants LED	Alimentation (vert), CPL (vert/orange/rouge selon débit), Ethernet (vert)
Alimentation	Directement par prise électrique (fiche mâle intégrée)
Dimensions (approx.)	100 × 60 × 40 mm (selon forme standard)
Poids (approx.)	150 g
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-10 °C à 70 °C
Humidité en fonctionnement	10 % à 90 % HR (sans condensation)
Humidité en stockage	5 % à 90 % HR
Certifications	CE Classe B (CEM), FCC, CE LVD, UL
Contenu de la boîte	1 adaptateur DHP-328AV, 1 câble Ethernet, 1 CD-ROM manuel, 1 guide d'installation rapide
Configuration système requise	Windows 7/Vista/XP (SP3) avec port Ethernet et 1,5 GHz CPU, 1 Mo RAM
Installation	Plug and Play : brancher sur prise murale et connecter un câble Ethernet
Sécurisation réseau	Bouton Simple Connect pour créer une clé privée ; réinitialisation par pression 10 s
Entretien et nettoyage	Débrancher et nettoyer avec un chiffon humide ; ne pas immerger
Précautions d'usage	Ne pas brancher sur multiprise ou parasurtenseur ; éviter près d'appareils à forte consommation
Garantie et réparabilité	Ne pas ouvrir ; contacter le support D-Link pour toute réparation

FOIRE AUX QUESTIONS - DHP328AV D-LINK

Comment installer l'adaptateur D-Link DHP-328AV ?

Branchez l'adaptateur directement sur une prise murale. Connectez un câble Ethernet du port de l'adaptateur à votre ordinateur ou routeur. Le voyant d'alimentation s'allume et le voyant Ethernet confirme la connexion. L'installation est Plug and Play.

Comment sécuriser mon réseau CPL avec le bouton Simple Connect ?

Appuyez sur le bouton Simple Connect du premier adaptateur pendant moins de 3 secondes. Le voyant clignote. Dans les 2 minutes, appuyez sur le bouton du second adaptateur également moins de 3 secondes. Les adaptateurs génèrent une clé de chiffrement AES 128 bits privée. Pour ajouter un autre adaptateur, répétez l'opération.

Que faire si le voyant CPL reste éteint ?

Cela signifie qu'aucun autre adaptateur CPL compatible n'est détecté avec la même clé de chiffrement. Vérifiez que tous les adaptateurs sont branchés sur des prises murales et qu'ils sont réinitialisés aux paramètres d'usine (pression de 10 secondes sur le bouton). Assurez-vous qu'ils sont sur le même réseau électrique.

Puis-je brancher l'adaptateur sur une multiprise ?

Il est déconseillé de brancher l'adaptateur sur une multiprise, une rallonge ou un parasurtenseur car cela peut réduire les performances ou empêcher le fonctionnement. Branchez-le directement sur une prise murale.

Comment activer le mode d'économie d'énergie ?

Appuyez deux fois rapidement sur le bouton Simple Connect. Le voyant d'alimentation se met à clignoter. Pour sortir du mode, appuyez à nouveau sur le bouton. Attention : la configuration réseau n'est pas possible en mode économie d'énergie.

Quel est le débit réel de l'adaptateur ?

Le débit théorique maximal est de 200 Mbit/s. En pratique, il dépend de la qualité du câblage électrique, de la distance et des interférences. Le voyant CPL indique la qualité : vert (optimal), orange (bon), rouge (correct).

Comment réinitialiser l'adaptateur aux paramètres d'usine ?

Maintenez le bouton Simple Connect enfoncé pendant environ 10 secondes jusqu'à ce que le voyant d'alimentation clignote. Relâchez. La clé de chiffrement revient à la valeur par défaut HomePlug AV.

Puis-je utiliser l'adaptateur avec d'autres marques CPL ?

L'adaptateur utilise la norme HomePlug AV. Il est compatible avec d'autres adaptateurs certifiés HomePlug AV, à condition qu'ils utilisent la même clé de chiffrement par défaut. Pour un réseau sécurisé, il est préférable d'utiliser des adaptateurs D-Link.

Que faire si le voyant Ethernet ne s'allume pas ?

Vérifiez que le câble Ethernet est correctement branché des deux côtés. Essayez un autre câble. Assurez-vous que l'appareil connecté (PC, routeur) est allumé et que son port Ethernet fonctionne. Si rien ne fonctionne, réinitialisez l'adaptateur.

Est-il possible de connecter plus de deux adaptateurs ?

Oui, vous pouvez ajouter autant d'adaptateurs que nécessaire sur le même réseau électrique. Pour ajouter un nouvel adaptateur, appuyez sur son bouton Simple Connect moins de 3 secondes, puis dans les 2 minutes, appuyez sur le bouton d'un adaptateur déjà configuré pendant 2 secondes maximum.

MODE D'EMPLOI DHP328AV D-LINK

Manuel d'utilisation

PowerLine AV 2-Port Mini Adapter

DHP-328AV/DHP-329AV

Préface

D-Link se réserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.

Révisions du manuel

Révision Date Description
1.0 18 juillet 2012 • Version initiale de la version A1 du matériel
1.1 01 novembre 2012 • Mise à jour description du produit

Marques commerciales

D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.

Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Systems, Inc.

Table des matières

Préface....2

Révisions du manuel 2

Marques commerciales 2

Présentation du produit......4

Contenu de la boîte 4

Configuration système requise ....4

Introduction 5

Caractéristiques ....5

Description du matériel ....6

Voyants....6

Connexion....7

Installation du matériel....8

Bouton-poussoir de sécurité....9

Éléments à prendre en compte avant d'installer le réseau

CPL....12

Résolution des problèmes ....14

Caractéristiques techniques....15

Contenu de la boîte

DHP-328AV

• PowerLine AV 2-Port Mini Adapter DHP-328AV D-Link
• Câble Ethernet
• CD-ROM avec manuel d'utilisation
• Guide d'installation rapide

DHP-329AV

• PowerLine AV 2-Port Mini Adapter DHP-328AV X2 D-Link
• Câble Ethernet X2
• CD-ROM avec manuel d'utilisation
• Guide d'installation rapide

Configuration système requise

• Windows ^ 7, Windows Vista ^ , XP (avec Service Pack 3)
  • Interface Ethernet (10/100/1000 Mbits/s)
  • PC avec processeur 1,5 GHz
  • Mémoire de 1 Mo

Introduction

D-Link lance son nouveau mini-adaptateur XPL AV de 200 Mbits/s*, qui vous permet de connecter vos ordinateurs à domicile, vos périphériques réseau et vos périphériques de jeux à travers le support le plus omniprésent de votre domicile - les lignes électriques - et de partager des connexions Internet et des imprimantes, de transférer des fichiers, de jouer et encore plus.

Caractéristiques

• Fournit l'Ethernet aux connexions CPL (Courant Porteur en Ligne)
• Transfert rapide de données allant jusqu'à 200 Mbits/s*
• Deux ports Ethernet
• Simplicité d'installation Plug & Play
• Bouton-poussoir de sécurité
• Mode d'économie d'énergie

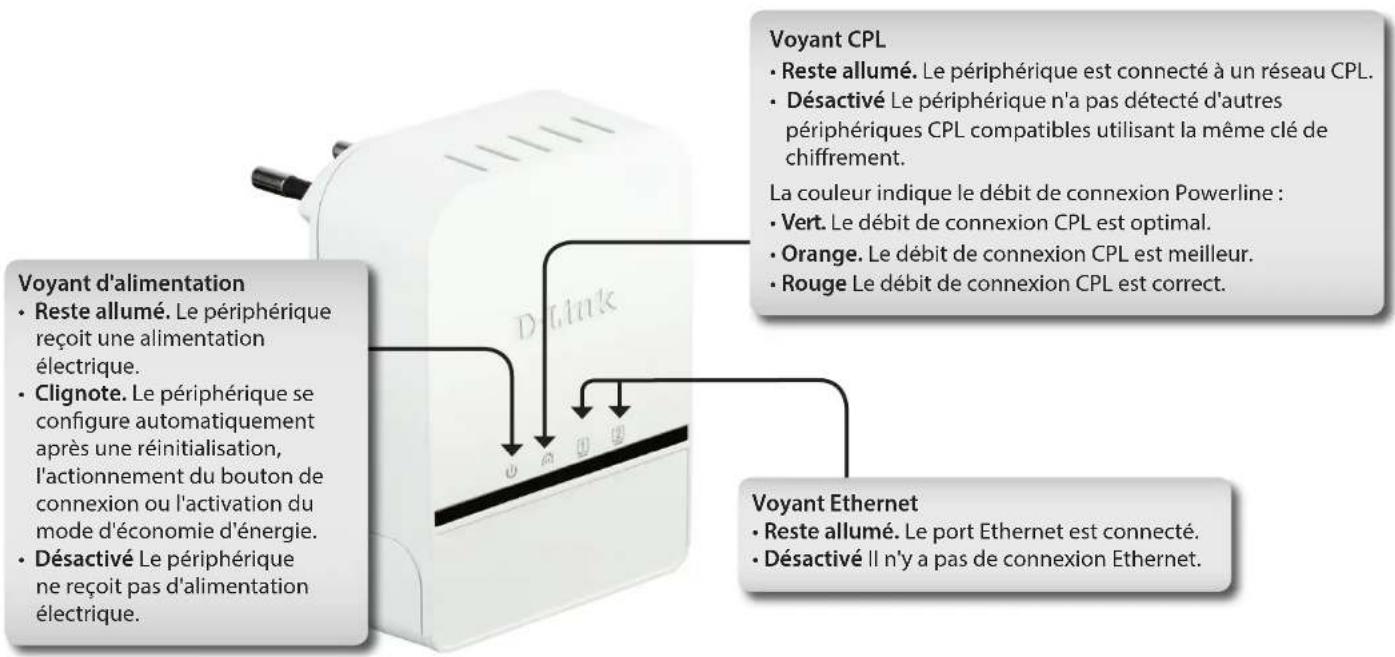

Description du matériel Voyants

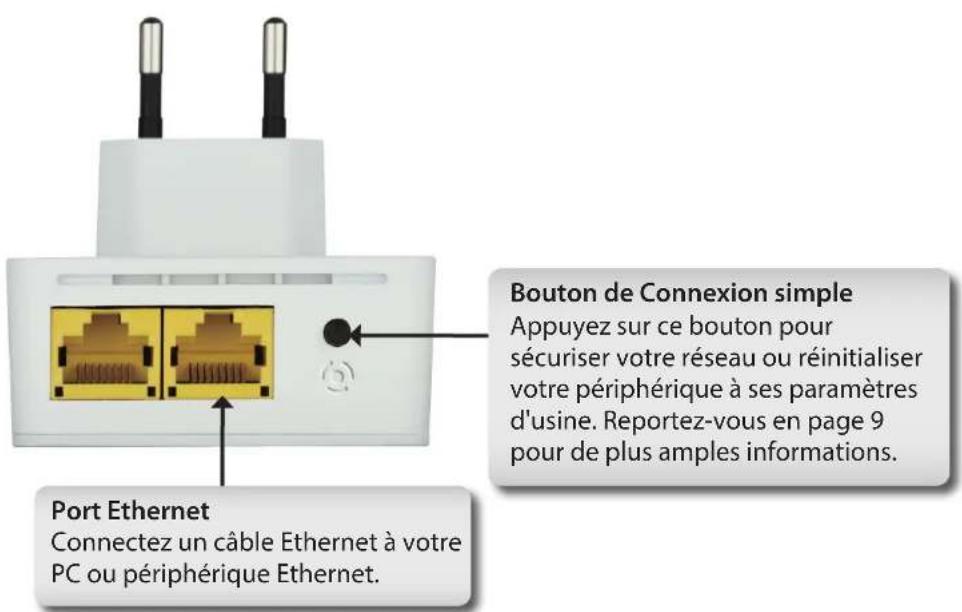

Description du matériel Connexion

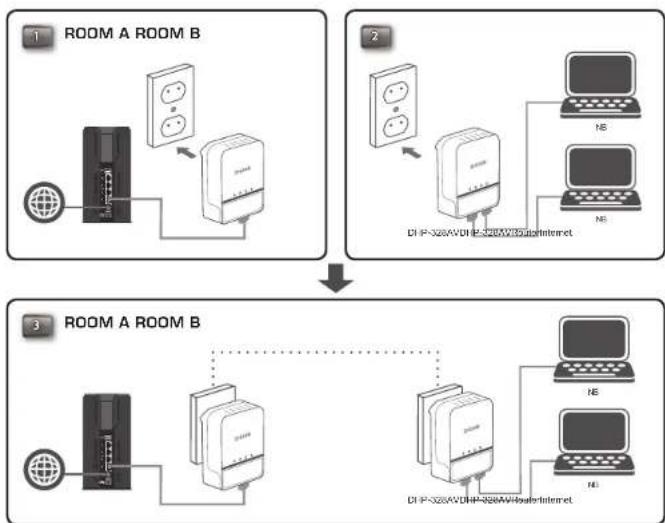

Installation du matériel

Alimentation

Branchez le DHP-328AV à une prise de courant murale ou à un bloc multiprise.

Remarque : La source d'alimentation est confirmée lorsque le voyant d'alimentation du DHP-328AV s'allume.

Connexion du câble Ethernet

Branchez une extrémité du câble Ethernet fourni au connecteur du câble réseau du DHP-328AV et l'autre extrémité au réseau ou au PC. La connectivité réseau est confirmée lorsque le voyant Ethernet du DHP-P328AV s'allume.

Mode d'économie d'énergie activé

Lorsque vous appuyez sur le bouton Simple Connect (Connexion simple) deux fois de suite rapidement, le DHP-328AV passe en mode d'économie d'énergie. Pour le réactiver, il suffit d'appuyer de nouveau sur ce bouton.

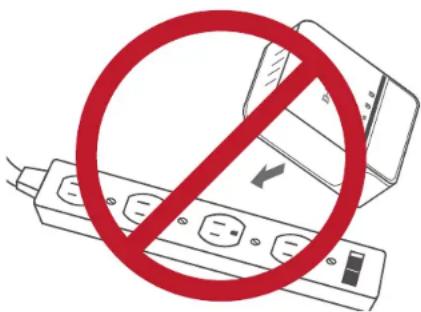

AVERTISSEMENT ! Les périphériques CPL de D-Link ne peuvent pas être configurés alors que le mode d'économie d'énergie est activé.
    subgraph_ROOM_A_ROOM_B["ROOM A ROOM B"]
        A1["Server"] --> A2["Switch"]
        A2 --> A3["Router"]
        A3 --> A4["Node"]
        A4 --> A5["Node"]
        A5 --> A6["Node"]
        A6 --> A7["Node"]
        A7 --> A8["Node"]
        A8 --> A9["Node"]
        A9 --> A10["Node"]
        A10 --> A11["Node"]
        A11 --> A12["Node"]
        A12 --> A13["Node"]
        A13 --> A14["Node"]
        A14 --> A15["Node"]
        A15 --> A16["Node"]
        A16 --> A17["Node"]
        A17 --> A18["Node"]
        A18 --> A19["Node"]
        A19 --> A20["Node"]
        A20 --> A21["Node"]
        A21 --> A22["Node"]
        A22 --> A23["Node"]
        A23 --> A24["Node"]
        A24 --> A25["Node"]
        A25 --> A26["Node"]
        A26 --> A27["Node"]
        A27 --> A28["Node"]
        A28 --> A29["Node"]
        A29 --> A30["Node"]
        A30 --> A31["Node"]
        A31 --> A32["Node"]
        A32 --> A33["Node"]
        A33 --> A34["Node"]
        A34 --> A35["Node"]
        A35 --> A36["Node"]
        A36 --> A37["Node"]
        A37 --> A38["Node"]
        A38 --> A39["Node"]
        A39 --> A40["Node"]
        A40 --> A41["Node"]
        A41 --> A42["Node"]
        A42 --> A43["Node"]
        A43 --> A44["Node"]
        A44 --> A45["Node"]
        A45 --> A46["Node"]
        A46 --> A47["Node"]
        A47 --> A48["Node"]
        A48 --> A49["Node"]
        A49 --> A50["Node"]
        A50 --> A51["Node"]
        A51 --> A52["Node"]
        A52 --> A53["Node"]
        A53 --> A54["Node"]
        A54 --> A55["Node"]
        A55 --> A56["Node"]
        A56 --> A57["Node"]
        A57 --> A58["Node"]
        A58 --> A59["Node"]
        A59 --> A60["Node"]
        A60 --> A61["Node"]
        A61 --> A62["Node"]
        A62 --> A63["Node"]
        A63 --> A64["Node"]
        A64 --> A65["Node"]
        A65 --> A66["Node"]
        A66 --> A67["Node"]
        A67 --> A68["Node"]
        A68 --> A69["Node"]
        A69 --> A70["Node"]
        A70 --> A71["Node"]
        A71 --> A72["Node"]
        A72 --> A73["Node"]
        A73 --> A74["Node"]
        A74 --> A75["Node"]
        A75 --> A76["Node"]
        A76 --> A77["Node"]
        A77 --> A78["Node"]
        A78 --> A79["Node"]
        A79 --> A80["Node"]
        A80 --> A81["Node"]
        A81 --> A82["Node"]
        A82 --> A83["Node"]
        A83 --> A84["Node"]
        A84 --> A85["Node"]
        A85 --> A86["Node"]
        A86 --> A87["Node"]
        A87 --> A88["Node"]
        A88 --> A89["Node"]
        A89 --> A90["Node"]
    end
    subgraph ROOM_A_ROOM_B
            B1["RIP-328V/DHP-328W/Host Internet"]
            B2["RIP-328V/DHP-328W/Host Internet"]
            B3["RIP-328V/DHP-328W/Host Internet"]
            B4["RIP-328V/DHP-328W/Host Internet"]
            B5["RIP-328V/DHP-328W/Host Internet"]
            B6["RIP-328V/DHP-328W/Host Internet"]
            B7["RIP-328V/DHP-328W/Host Internet"]
            B8["RIP-328V/DHP-328W/Host Internet"]
            B9["RIP-328V/DHP-328W/Host Internet"]
            B10["RIP-328V/DHP-328W/Host Internet"]
            B11["RIP-328V/DHP-328W/Host Internet"]
            B12["RIP-328V/DHP-328W/Host Internet"]
            B13["RIP-328V/DHP-328W/Host Internet"]
            B14["RIP-328V/DHP-328W/Host Internet"]
            B15["RIP-328V/DHP-328W/Host Internet"]
            B16["RIP-328V/DHP-328W/Host Internet"]
            B17["RIP-328V/DHP-328W/Host Internet"]
            B18["RIP-328V/DHP-328W/Host Internet"]
            B19["RIP-328V/DHP-328W/Host Internet"]
            B20["RIP-328V/DHP-328W/Host Internet"]
            B21["RIP-328V/DHP-328W/Host Internet"]
            B22["RIP-328V/DHP-328W/Host Internet"]
            B23["RIP-328V/DHP-328W/Host Internet"]
            B24["RIP-328V/DHP-328W/Host Internet"]
            B25["RIP-328V/DHP-328W/Host Internet"]
            B26["RIP-328V/DHP-328W/Host Internet"]
            B27["RIP-328V/DHP-328W/Host Internet"]
            B28["RIP-328V/DHP-328W/Host Internet"]
            B29["RIP-328V/DHP-328W/Host Internet"]
            B30["RIP-328V/DHP-328W/Host Internet"]
            B31["RIP-328V/DHP-328W/Host Internet"]
            B32["RIP-328V/DHP-328W/Host Internet"]
            B33["RIP-328V/DHP-328W/Host Internet"]
            B34["RIP-328V/DHP-328W/Host Internet"]
            B35["RIP-328V/DHP-328W/Host Internet"]
            B36["RIP-328V/DHP-328W/Host Internet"]
            B37["RIP-328V/DHP-328W/Host Internet"]
            B38["RIP-328V/DHP-328W/Host Internet"]
            B39["RIP-328V/DHP-328W/Host Internet"]
            B40["RIP-328V/DHP-328W/Host Internet"]
            B41["RIP-328V/DHP-328W/Host Internet"]
            B42["RIP-328V/DHP-328W/Host Internet"]
            B43["RIP-328V/DHP-328W/Host Internet"]
            B44["RIP-328V/DHP-328W/Host Internet"]
            B45["RIP-328V/DHP-328W/Host Internet"]
            B46["RIP-328V/DHP-328W/Host Internet"]
            B47["RIP-328V/DHP-328W/Host Internet"]
            B48["RIP-328V/DHP-328W/Host Internet"]
            B49["RIP-328V/DHP-328W/Host Internet"]
            B50["RIP-328V/DHP-328W/Host Internet"]
            B51["RIP-328V/DHP-328W/Host Internet"]
            B52["RIP-328V/DHP-328W/Host Internet"]
            B53["RIP-328V/DHP-328W/Host Internet"]
            B54["RIP-328V/DHP-328W/Host Internet"]
            B55["RIP-328V/DHP-328W/Host Internet"]
            B56["RIP-328V/DHP-328W/Host Internet"]
            B57["RIP-328V/DHP-328W/Host Internet"]
            B58["RIP-328V/DHP-328W/Host Internet"]
            B59["RIP-328V/DHP-328W/Host Internet"]
            B60["RIP-328V/DHP-328W/Host Internet"]
            B61["RIP-328V/DHP-328W/Host Internet"]
            B62["RIP-328V/DHP-328W/Host Internet"]
            B63["RIP-328V/DHP-328W/Host Internet"]
            B64["RIP-328V/DHP-328W/Host Internet"]
            B65["RIP-328V/DHP-328W/Host Internet"]
            B66["RIP-328V/DHP-328W/Host Internet"]
            B67["RIP-328V/DHP-328W/Host Internet"]
            B68["RIP-328V/DHP-328W/Host Internet"]
            B69["RIP-328V/DHP-328W/Host Internet"]
            B70["RIP-328V/DHP-328W/Host Internet"]
            B71["RIP-328V/DHP-328W/Host Internet"]
            B72["RIP-328V/DHP-328W/Host Internet"]
            B73["RIP-328V/DHP-328W/Host Internet"]
            B74["RIP-328V/DHP-328W/Host Internet"]
            B75["RIP-328V/DHP-328W/Host Internet"]
            B76["RIP-328V/DHP-328W/Host Internet"]
            B77["RIP-328V/DHP-328W/Host Internet"]
            B78["RIP-328V/DHP-328W/Host Internet"]
            B79["RIP-328V/DHP-328W/Host Internet"]
            BA0R
    end

Bouton-poussoir de sécurité

Sécurité du PowerLine AV 2-Port Mini Adapter : explication

Les PowerLine AV 2-Port Mini Adapters d'un même réseau doivent posséder une clé de chiffrement identique (HomePlug AV par défaut). Tous les PowerLine AV 2-Port Mini Adapters possédant la clé de chiffrement par défaut peuvent communiquer ensemble.

Il est recommandé de créer une clé de chiffrement privée pour sécuriser votre réseau. Celle-ci permet en effet de protéger le réseau contre tout accès non autorisé via le réseau CPL. Pour créer une clé de chiffrement privée plutôt que d'utiliser celle par défaut, procédez comme suit :

1. Tous les adaptateurs

Branchez tous les adaptateurs à configurer et vérifiez que leur clé de chiffrement est HomePlug AV (valeur par défaut). Si la clé de chiffrement n'est pas réglée sur la valeur par défaut, appuyez sur le bouton Simple Connect (Connexion simple) pendant 10 secondes pour la réinitialiser la valeur par défaut.

2. Premier adaptateur

Appuyez sur le bouton Simple connect (Connexion simple) du premier adaptateur pendant trois secondes maximum.

Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton. L'adaptateur crée une clé de chiffrement privée, générée de manière aléatoire, que chaque PowerLine AV 2-Port Mini Adapter utilisera.

3. Deuxième adaptateur

Dans les deux minutes suivant l'actionnement du bouton Simple connect (Connexion simple) du premier adaptateur, appuyez sur celui du deuxième adaptateur de votre réseau Powerline pendant trois secondes maximum. Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton.

Remarque : Les deux boutons Simple Connect (Connexion simple) doivent être actionnés dans les deux minutes.

Une fois la procédure ci-dessus de configuration de la sécurité du réseau réalisée, votre réseau Powerline est configuré de manière sécurisée grâce à la même clé de chiffrement réseau. Les adaptateurs mémorisent les paramètres de sécurité, même s'ils sont débranchés.

Remarque : Pour modifier la clé de chiffrement privée, réinitialisez l'adaptateur à sa valeur par défaut en appuyant sur le bouton Simple Connect (Connexion simple) pendant 10 secondes, puis en suivant la procédure ci-dessus de configuration de la sécurité.

4. Ajout d'adaptateurs supplémentaires

Pour ajouter plus de deux adaptateurs, appuyez sur le bouton de l'adaptateur supplémentaire pendant trois secondes maximum. Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton.

Ensuite, appuyez sur le bouton de n'importe quel adaptateur de votre réseau Powerline pendant deux secondes maximum. Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton.

Remarque : Les deux boutons Simple Connect (Connexion simple) doivent être actionnés dans les deux minutes.

Une fois la procédure ci-dessus de configuration de la sécurité du réseau réalisée, votre réseau Powerline est configuré de manière sécurisée grâce à la même clé de chiffrement réseau.

Éléments à prendre en compte avant d'installer le réseau CPL

Planifiez l'emplacement de vos périphériques CPL :

1. Connectez les périphériques CPL aux prises de courant qui ne sont pas contrôlées par un commutateur mural afin d'éviter de couper l'alimentation du périphérique.

2. Ne connectez pas les périphériques CPL à une rallonge, un parasurtenseur, ou une multiprise car cela pourrait l'empêcher de fonctionner correctement, ou réduire la performance du réseau.

3. Évitez de brancher les périphériques CPL dans une prise de courant située près d'un appareil qui utilise beaucoup d'énergie, comme une machine à laver, un sèche-linge ou un réfrigérateur. Cela pourrait empêcher l'adaptateur de fonctionner correctement, ou avoir des conséquences négatives sur la performance du réseau.

4. Vérifiez que les caractéristiques nominales des périphériques CPL correspondent à celles de votre réseau électrique.

5. Pour éviter tout risque de choc électrique, branchez les câbles d'alimentation à des prises électriques correctement mises à la masse.

6. Le périphérique CPL est équipé d'une fiche à trois broches pour garantir une mise à la masse appropriée. N'utilisez pas

d'adaptateur de prise, et n'éliminez pas la broche de mise à la masse du câble.

7. Consignes de sécurité importantes

Veuillez lire l'ensemble des instructions de sécurité et de fonctionnement avant d'utiliser votre périphérique :

1. N'ouvrez pas le périphérique et ne tentez pas de l'entretenir ou de le réparer.
2. Utilisez uniquement l'adaptateur secteur fourni pour alimenter votre périphérique.
3. Vérifiez que le dispositif est branché en position correcte dans le mur, les ports vers le bas.
4. Utilisez le périphérique dans un lieu sec ; évitez les environnements humides.
5. N'immergez pas le périphérique dans un liquide et ne tentez pas de le nettoyer à l'aide de liquides ou de solvants. Pour nettoyer le périphérique, déconnectez-le de la prise et utilisez une serviette humide.
6. Tenez le périphérique à l'abri de la lumière directe du soleil.
7. Ne recouvrez pas les aérations du périphérique et ne les obstruez pas.
8. Vérifiez que le périphérique a un espace suffisant pour sa ventilation.
9. Évitez de placer le périphérique à proximité d'un dispositif de chauffage ou un radiateur.
10. Le périphérique doit uniquement être placé dans un lieu où une ventilation suffisante peut être assurée.

Résolution des problèmes

- Je ne peux configurer aucun paramètre du PowerLine AV 2-Port Mini Adapter, un message d'erreur s'affiche quand j'essaie de le configurer :

Vérifiez que vous n'avez pas débranché le PowerLine AV 2-Port Mini Adapter durant sa configuration.

- J'ai branché le câble de connexion dans un autre adaptateur réseau et maintenant l'utilitaire ne fonctionne plus correctement :

Veuillez redémarrer l'utilitaire à chaque fois que vous débranchez le câble de connexion.

- J'ai beaucoup de problèmes pour configurer mon réseau :

Si vous avez beaucoup de problèmes pour configurer votre réseau avec deux PowerLine AV 2-Port Mini Adapters ou plus, veuillez réinitialiser tous vos adaptateurs réseau, puis recommencez à configurer les adaptateurs.

Caractéristiques techniques

Ports réseau

- Compatible avec la norme IEEE1901

- HomePlug AV

CEM

• CE Classe B / FCC

Sécurité

• CE LVD / UL

Chiffrement

- AES 128 bits

Température de fonctionnement

• 0^ C \~ 40^ C

Température de stockage

-10°C \~ 70°C

Humidité

- En fonctionnement : 10% à 90% d'humidité relative

- En stockage : 5 % à 90% d'humidité relative
