Caractéristiques techniques	Adaptateur Powerline avec technologie HomePlug AV2, débit jusqu'à 1000 Mbps, prise électrique intégrée, compatible avec les normes IEEE 802.3 et IEEE 802.3u.
Utilisation	Idéal pour étendre la connexion Internet dans les maisons ou bureaux via le réseau électrique, simple à installer, plug-and-play.
Maintenance et réparation	Pas de maintenance requise, mise à jour du firmware possible via l'interface web, en cas de problème, réinitialiser l'appareil.
Sécurité	Chiffrement AES 128 bits pour sécuriser les données transmises, possibilité de configurer un mot de passe pour le réseau Powerline.
Informations générales	Dimensions : 11.5 x 6.5 x 4.5 cm, poids : 0.25 kg, garantie de 2 ans, support technique disponible.

FOIRE AUX QUESTIONS - DHP329AV D-LINK

Comment configurer mon adaptateur D-LINK DHP329AV ?

Pour configurer votre adaptateur D-LINK DHP329AV, branchez-le sur une prise électrique, connectez-le à votre routeur à l'aide d'un câble Ethernet, puis branchez un autre adaptateur sur une prise électrique dans une autre pièce. Appuyez sur le bouton 'Pair' sur les deux adaptateurs pour établir une connexion sécurisée.

Que faire si la connexion Powerline est instable ?

Vérifiez que les adaptateurs sont bien branchés sur des prises murales et non sur des multiprises. Évitez de les placer à proximité d'autres appareils électroniques qui pourraient interférer avec le signal. Vous pouvez également essayer de redémarrer les adaptateurs.

Comment réinitialiser mon D-LINK DHP329AV ?

Pour réinitialiser votre D-LINK DHP329AV, localisez le bouton de réinitialisation sur l'adaptateur. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants LED clignotent. Cela réinitialisera l'adaptateur aux paramètres d'usine.

Est-ce que le D-LINK DHP329AV fonctionne avec d'autres adaptateurs Powerline ?

Oui, le D-LINK DHP329AV est compatible avec d'autres adaptateurs Powerline respectant la norme HomePlug AV, mais pour des performances optimales, il est recommandé d'utiliser des adaptateurs de la même marque.

Pourquoi mes adaptateurs Powerline ne se connectent-ils pas ?

Assurez-vous que les adaptateurs sont sur le même circuit électrique. Vérifiez également que les voyants LED indiquent une connexion correcte. Si nécessaire, essayez de les appairer à nouveau en utilisant le bouton 'Pair'.

Quel est le débit maximal de l'adaptateur D-LINK DHP329AV ?

Le D-LINK DHP329AV offre un débit maximal théorique allant jusqu'à 1000 Mbps, mais le débit réel peut varier en fonction de la qualité de l'installation électrique et des interférences.

Puis-je utiliser l'adaptateur D-LINK DHP329AV avec des appareils Wi-Fi ?

Oui, vous pouvez utiliser le D-LINK DHP329AV pour étendre votre réseau Wi-Fi en le connectant à un routeur Wi-Fi via un câble Ethernet. L'adaptateur peut également être utilisé pour connecter des appareils câblés comme des ordinateurs ou des consoles de jeux.

Comment vérifier la vitesse de ma connexion Powerline ?

Vous pouvez utiliser l'outil de gestion de réseau fourni par D-Link, ou des applications tierces qui mesurent la vitesse de votre connexion réseau. Assurez-vous que les adaptateurs sont connectés et opérationnels avant de faire le test.

MODE D'EMPLOI DHP329AV D-LINK

Manuel d'utilisation

PowerLine AV 2-Port Mini Adapter

DHP-328AV/DHP-329AV

Préface

D-Link se reserve le droit de reviser ce document et d'en modifier le contenu sans aucune obligation de préavis.

Révisions du manuel

Révision Date Description
1.0 18 juillet 2012 • Version initiale de la version A1 du matériel
1.1 01 novembre 2012 • Mise à jour description du produit

Marques commerciales

D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.

Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Systems, Inc.

Table des matières

Preface 2

Révisions du manuel 2

Marques commerciales 2

Présentation du produit. 4

Contenu de la boite 4

Configuration système requise 4

Introduction 5

Charactéristiques 5

Description du matériel 6

Voyants 6

Connexion 7

Installation du matériel. 8

Bouton-pousoir de sécurité 9

Éléments à prendre en compte avant d'instructor le réseau

CPL. 12

Résolution des problèmes 14

Caracteristiques techniques 15

Contenu de la boîte

DHP-328AV

• PowerLine AV 2-Port Mini Adapter DHP-328AV D-Link
  Cable Ethernet
  CD-ROM avec manuel d'utilisation
• Guide d'installation rapide

DHP-329AV

• PowerLine AV 2-Port Mini Adapter DHP-328AV X2 D-Link
  Cable Ethernet X2
• CD-ROM avec manuel d'utilisation
• Guide d'installation rapide

Configuration système requise

• Windows 7, Windows Vista, XP (avec Service Pack 3)
• Interface Ethernet (10/100/1000 Mbits/s)
• PC avec processeur 1,5 GHz
  -Memoire de 1 Mo

Introduction

D-Link lance son nouveau mini-adaptateur XPL AV de 200 Mbits/s*, qui vous permet de connecter vos ordinateurs à domicile, vos péripériques réseau et vos péripériques deiaux à travers le support le plus omnipresent de notre domicile - les lignes électriques - et de partager des connexions Internet et des imprimantes, de transférer des fichiers, de jour et encore plus.

Caracteristiques

• Fournit l'Etherent aux connexions CPL (Courant Porteur en Ligne)
• Transfert rapide de données allant jusqu'à 200 Mbits/s*
• Deux ports Ethernet
• Simplicité d'installation Plug & Play

• Bouton-poussoir de sécurité
  Mode d'économie d'énergie

• Le débit maximum repose sur le taux de transmission PHY théorique. Le débit de transmission réel des données peut varier. Les conditions du réseau et les facteurs environnementaux, dont l'importance du traffic réseau et le surdébit, peuvent réduire le débit de transmission réel des données. L'interférence provenant de dispositifs qui générent un bruit électric, comme les aspirateurs et les séche-cheveux, pourrait nuir aux performances de ce produit. Ce produit peut interférer avec le fonctionnement de certains dispositifs, notamment les systèmes d'éclairage équipés d'un variateur, les radios à ondes courtes ou d'autres péripériques électriques qui ne sont pas conformes aux normes HomePlug AV et IEEE1901.

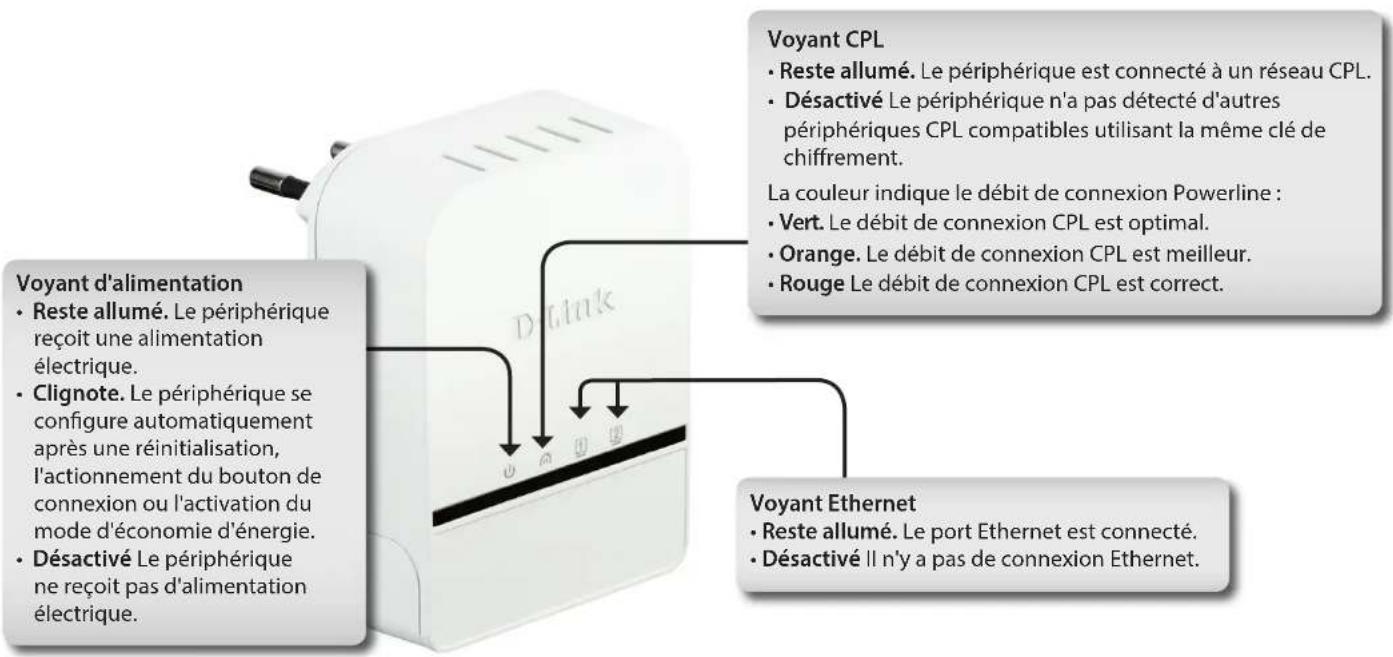

Description du matériel Voyants

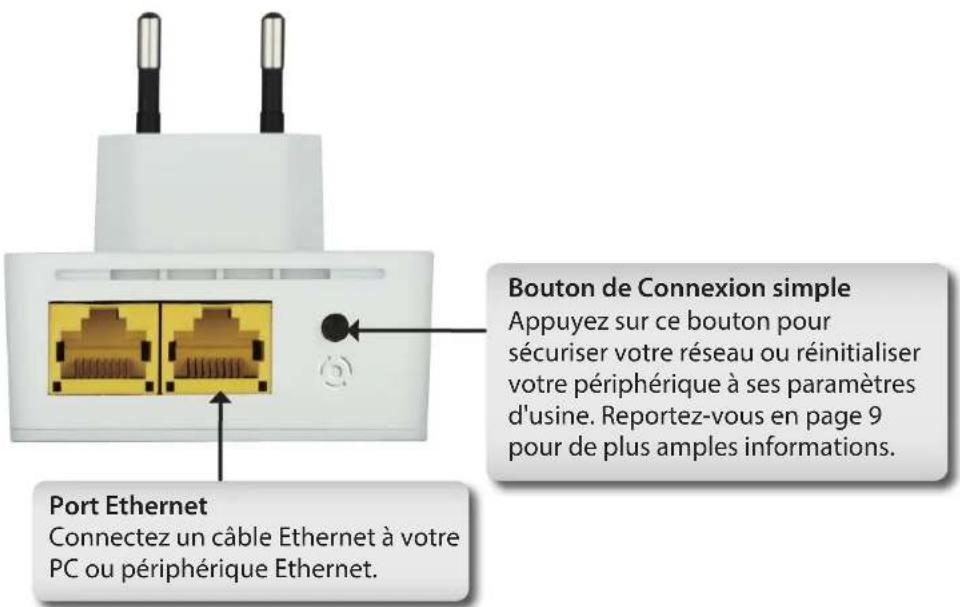

Description du matériel Connexion

Installation du matériel

Alimentation

Branchez le DHP-328AV à une prise de courant murale ou à un bloc multiprise.

Remarque: La source d'alimentation est confirmée lorsque levoyant d'alimentation du DHP-328AV s'allume.

Connexion du cable Ethernet

Branchez une extrémité du cable Ethernet fourni au connecteur du cable réseau du DHP-328AV et l'autre extrémité au réseau ou au PC. La connectivité réseau est confirmée lorsque levoyant Ethernet du DHP-P328AV s'allume.

Mode d'économie d'énergie activé

Lorsque you appuyez sur le bouton Simple Connect (Connexion simple) deux fois de suite rapidement, le DHP-328AVonne en mode d'économie d'énergie. Pour le reactiver, il suffit d'appuyer de nouveau sur ce bouton.

AVERTISSEMENT! Les périhériques CPL de D-Link ne peuvent pas être configurés alors que le mode d'économie d'énergie est activé.

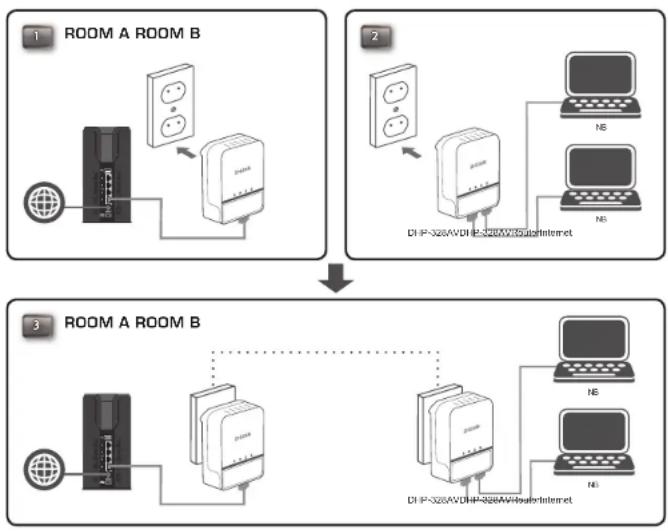

Bouton-poussoir de sécurité

Sécurité du PowerLine AV 2-Port Mini Adapter : explication

Les PowerLine AV 2-Port Mini Adapters d'un même réseau doivent posseder une clé de chiffrement identique (HomePlug AV par défaut). Tous les PowerLine AV 2-Port Mini Adapters possédant la clé de chiffrement par défaut peuvent communiquer ensemble.

Il est recommandé de creer une clé de chiffrement privée pour sécuriser votre réseau. Celle-ci permet en effet de protégger le réseau contre tout accès non autorisé via le réseau CPL. Pour creer une clé de chiffrement privée只得 que d'utiliser celle par défaut, procédez comme suit :

1. Tous les adaptateurs

Branchez tous les adaptateurs à configurer et vérifie que leur clé de chiffrement est HomePlug AV (valeur par défaut). Si la clé de chiffrement n'est pas réalisée sur la valeur par défaut, appuyez sur le bouton Simple Connect (Connexion simple) pendant 10 secondes pour la réinitialiser la valeur par défaut.

2. Premier adaptateur

Appuyez sur le bouton Simple connect (Connexion simple) du premier adaptateur pendant trois secondes maximum.

Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton. L'adaptateur cree une clé de chiffrement privée, génére de manière aléatoire, que chaque PowerLine AV 2-Port Mini Adapter utilisera.

3. Deuxieme adaptateur

Dans les deux minutes suivant l'actionnement du bouton Simple connect (Connexion simple) du premier adaptateur, appuyez sur celui du deuxième adaptateur de votre réseau Powerline pendant trois secondes maximum. Levant d'alimentation commence à clignoter lorsque vous relâchez le bouton.

Remarque : Les deux boutons Simple Connect (Connexion simple) doivent etre actionnés dans les deux minutes.

Une fois la procédure ci-dessus de configuration de la sécurité du réseau réalisée, votre réseau Powerline est configuré de manière sécurisée grâce à la même clé de chiffrement réseau. Les adaptateurs mémorisent les paramètres de sécurité, même s'ils sont débranchés.

Remarque : Pour modifier la clé de chiffrement privée, réinitialisez l'adaptateur à sa valeur par défaut en appuyant sur le bouton Simple Connect (Connexion simple) pendant 10 secondes, puis en suivant la procédure ci-dessus de configuration de la sécurité.

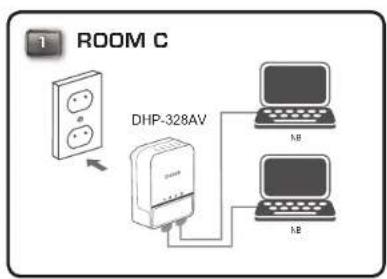

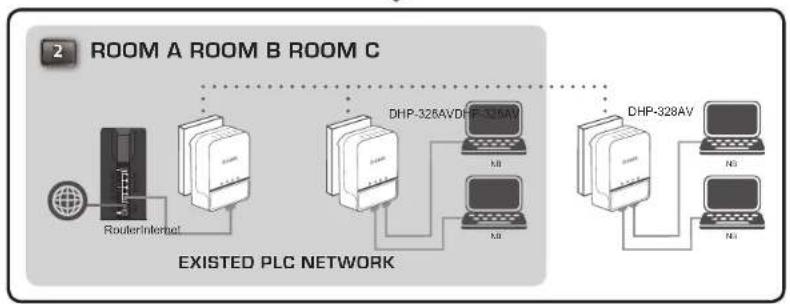

4. Ajout d'adaptateurs supplémentaires

Pour ajouter plus de deux adaptateurs, appuyez sur le bouton de l'adaptateur supplémentaire pendant trois secondes maximum. Le voyant d'alimentation commence a clignoter lorsque vous relâchez le bouton.

Ensuite, appuyez sur le bouton de n'importe quel adaptateur de votre réseau Powerline pendant deux secondes maximum. Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton.

Remarque : Les deux boutons Simple Connect (Connexion simple) doivent etre actionnés dans les deux minutes.

Une fois la procEDURE ci-dessus de configuration de la sécurité du réseau réalisée, votre réseau Powerline est configuré de manière sécurisée grâce à la même clé de chiffrement réseau.

Éléments à prendre en compte avant d'installer le réseau CPL

Planifiez l'emplacement de vos periphériques CPL :

1. Connectez les périphériques CPL aux prises de courant qui ne sont pas contrôleés par un commutateur mural afin d'éviter de couper l'alimentation du périhérique.

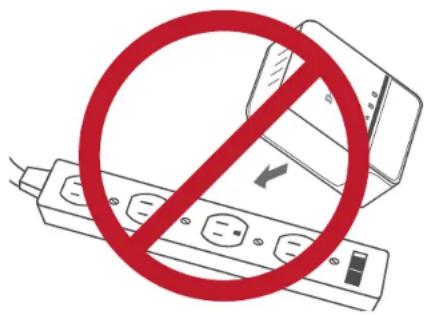

2. Ne connectez pas les périphériques CPL à une rallonge, un parasurtenseur, ou une multiprise car cela pourrait l'empêcher de fonctionner correctement, ou réduire la performance du réseau.
3. Evitez de brancher les péripériques CPL dans une prise de courant située après d'un apparéil qui utilise beaucoup d'énergie, comme une machine à laver, un sèche-linge ou un réfrigerateur. Cela pourrait empêcher l'adaptateur de fonctionner correctement, ou avoir des conséquences négatives sur la performance du réseau.
4. Vérifiez que les caractéristiques nominales des périhériques CPL correspondant à celles de votre réseau électrique.
5. Pour éviter tout risque de chocolélectrique, branchez les cables d'alimentation à des prises électriques correctement mises à la masse.
6. Le périphérique CPL est équipé d'une fiche à trois broches pour garantir une mise à la masse appropriée. N'utilise pas

d'adaptateur de prise, et n'éliminez pas la broche de mise à la masse du cable.

7. Consignes de sécurité importantes

Veuillez dire l'ensemble des instructions de sécurité et de fonctionnement avant d'utiliser votre périphérique :

1. N'ouvre pas le périphérique et ne tentez pas de l'entretenir ou de le réparer.
2. Utilisez uniquement l'adaptateur secteur fourni pour alimenter votre périphérique.
3. Vérifiez que le dispositif est branché en position correcte dans le mur, les ports vers le bas.
4. Utilisez le périhérique dans un lieu sec; évitez les environnements humides.
5. N'immergez pas le périhérique dans un liquide et ne tentez pas de le nettoyer à l'aide de liquides ou de solvants. Pour nettoyer le périhérique, déconnectez-le de la prise et utilisez une serviette humide.
6. Tenez le periphérique à l'abri de la lumière directe du soleil.
7. Ne recouvre pas les aérations du périphérique et ne les obstruez pas.
8. Vérifiéz que le périphérique a un espace suffisant pour sa ventilation.
9. Évitez de placer le périphérique à proximé d'un dispositif de chauffage ou un radiateur.
10. Le périphérique doit uniquement être placé dans un lieu où une ventilation suffisante peut être assurée.

Résolution des problèmes

• Je ne peux configurer aucun paramètre du PowerLine AV 2-Port Mini Adapter, un message d'erreur s'affiche quand j'essaie de le configurer :

Vérifiez que vous n'avez pas débranché le PowerLine AV 2-Port Mini Adapter durant sa configuration.

• J'ai branché le cable de connexion dans un autre adaptateur réseau et maintenant l'utilitaire ne fonctionne plus correctement :

Veuillez redémarrer l'utilitaire à chaque fois que vous débranchez le cable de connexion.

Jai beaucoup de problemes pour configurer mon reseau :

Si vous avez beaucoup de problemes pour configurer your reseau avec deux PowerLine AV 2-Port Mini Adapters ou plus, veuillez reinitialiser tous vos adaptateurs reseau, puis reconncez a configurer les adaptateurs.

Caracteristiques techniques

Ports réseau

• Deux ports Ethernet

Entree CA

100-240 V, 50/60 Hz, 0,1 A

Standard

• Compatible avec la norme IEEE1901
  HomePlug AV

CEM

CE Classe B/FCC

Sécurité

• CE LVD/UL

Chiffrement

AES 128 bits

Température de fonctionnement

· 0^ 40^

Température de stockage

-10°C ~ 70°C

Humidité

• En fonctionnement : 10% à 90% d'humidité relative
  En stockage: 5 % à 90 % d'humidité relative
